優化馬達轉速控制是降低馬達驅動系統能源浪費最有效的方法之一。由於電動馬達在全球電力需求中佔據很大份額，因此轉速調節是提高能源效率的關鍵手段。
範圍 | 歸因於電機驅動系統的份額 |
|---|---|
全球電力需求（工業+商業建築） | |
工業用電量 | 〜65％ |
在變轉矩應用中，正確選擇變頻器 (VFD) 通常可節省30% 至 70% 的能源。哪些技術和方法能帶來最佳節能效果？本文將探討基本原理、最佳化技術、回饋系統、實際操作步驟以及限制。
關鍵要點
使馬達轉速與負載相匹配，以減少能源浪費並節省資金。
使用變頻驅動器（VFD）驅動水泵和風扇，可節省 30% 至 70% 的能源。
與開環系統相比，閉環控制可降低高達 67% 的能耗。
選擇合適的馬達尺寸，避免過度造成能源浪費。
定期維護和熱管理可保持馬達高效運轉並延長使用壽命。
為什麼速度控制很重要
固定速度運轉的成本
定速馬達無論負載需求如何，都以單一速度運轉。這種設計會在需求低於滿載時造成電力浪費。馬達持續消耗接近滿載的功率，而實際過程只需要其中一小部分輸出。多餘的能量會轉化為熱、噪音和振動，而不是轉化為有用的功。
許多工廠的電動馬達一年中的大部分時間都是這樣運作的。依高峰需求設計的系統往往長時間處於部分負載運轉狀態。這種浪費悄悄地累積在每張電費帳單上。馬達調速透過讓輸出功率隨需求變化來直接解決這個問題。
速度與負載匹配
變速運轉是馬達應用中一種基本的節能方法。變速驅動器會根據負載變化調整馬達運轉。這種調整可以顯著降低電費。驅動器會根據輸出需求調整能耗和系統轉速，而這正是節能的根本原因。
VSD（變頻器）會調節能耗和系統速度以符合輸出需求，這是實現節能的核心機制。
節能效果顯著。變頻器 (VSD) 的典型節能效果超過 50%。典型的改造項目可在不到 3 年的時間內收回成本。經常處於部分負載運作狀態的系統，有時甚至不到 1 年即可回收成本。實現這些節能效果的條件很簡單：系統一年中的大部分時間都處於部分負載運作狀態。因此，根據負載匹配轉速是馬達控制中提高能源效率的核心做法，它能夠提升整個驅動系統的馬達效率。
馬達速度控制基礎
扭力、轉速和負載基礎知識

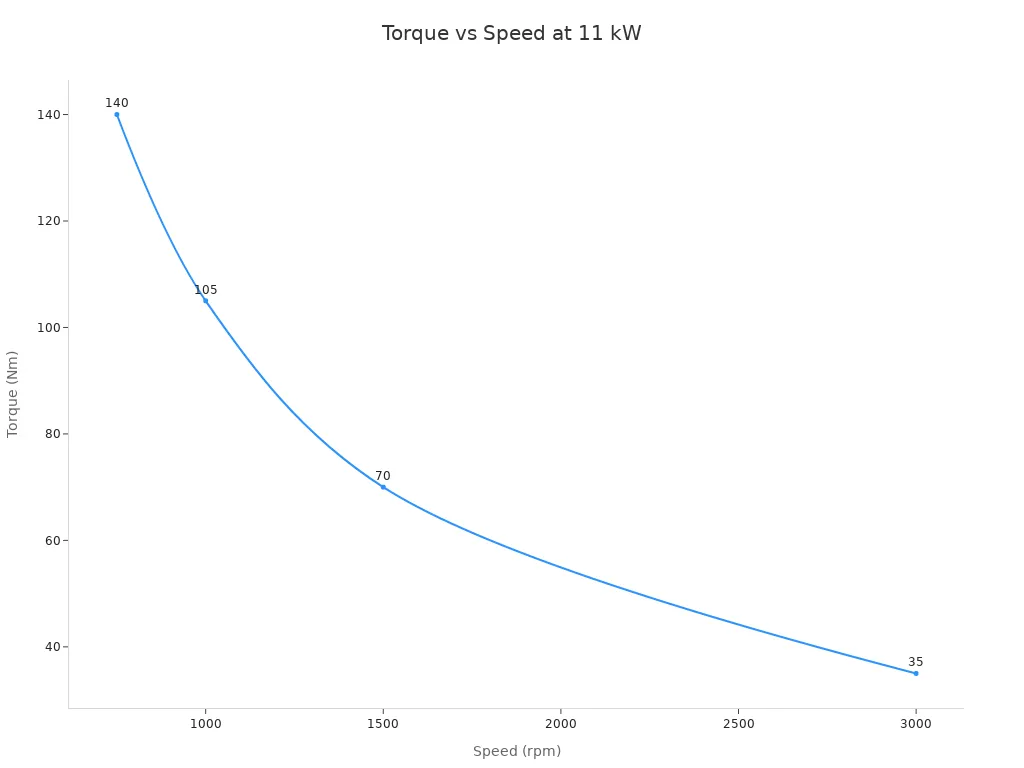

扭力、轉速和負載是所有電動馬達中相互關聯的三者。功率等於轉速乘以扭力。電動馬達的額定輸出功率是固定的，因此轉速和扭力成反比變化。在功率不變的情況下，轉速減半大約會使扭力增加一倍。
功率（千瓦） | 轉速（rpm） | 約數扭力（牛頓米） | 典型桿數 |
|---|---|---|---|
11 | 3000 | 35 | 2極 |
11 | 1500 | 70 | 4極 |
11 | 1000 | 105 | 6極 |
11 | 750 | 140 | 8極 |
選擇馬達時，負載的轉矩-轉速特性至關重要。變轉矩負載（例如離心泵浦和風扇）需要轉矩隨轉速的平方而增加。恆定轉矩負載（例如傳送帶和電梯）在任何轉速下都保持轉矩恆定，因此功率與轉速成正比。恆定功率負載（例如繞組和捲繞）的轉矩與轉速成反比。
由於馬達的額定輸出功率是固定的，因此轉速和扭力成反比關係。
直流馬達控制和電壓調節
直流馬達調速方法主要分為兩大類：電壓控制法和磁通控制法。電壓控制法可保持勵磁電壓恆定，透過改變電樞電壓來調整馬達轉速，使其高於或低於基準轉速。磁通控制法則透過增強或減弱勵磁繞組的磁通量來調節馬達轉速。
電子控制如今佔據主導地位。脈衝寬度調變控制器快速開關，佔空比決定了平均輸出能量。 50% 的佔空比大約對應一半的轉速。這種方法產生的熱損耗極低，使其成為最高效、最精確的選擇，也是現代有刷和無刷驅動器的標準配置。簡單的電壓降低也能達到目的，但它會降低可用扭力和轉速。這種馬達轉速控制方式適用於可預測的恆定負載。在電樞上串聯電阻會以熱量的形式損耗能量，因此設計人員將其視為過時的做法。齒輪減速仍是機械替代方案：輸出轉速等於馬達轉速除以齒輪比，輸出扭力乘以該齒輪比和齒輪效率。
關鍵最佳化技術
脈寬調變和變頻器方法
脈衝寬度調變 (PWM) 和變頻器 (VFD) 都透過電子方式調節馬達轉速，但它們的作用不同。 PWM 以高頻開關固定的直流電源。佔空比決定平均電壓，而該電壓決定馬達轉速。這種方法適用於直流電機，且散熱量低。相較之下，變頻器將輸入的交流電轉換為交流電，並調節頻率和電壓來控制交流感應馬達。變頻器在泵浦和風扇系統中表現特別出色，因為在這些系統中，負載轉矩會隨著轉速的降低而降低。
脈寬調變 (PWM) 的效率受限於開關頻率。高於 50 kHz 的極高頻率會增加開關損耗，並可能超過驅動器的電荷泵容量。更高的開關頻率可以降低電流漣波，但會增加 MOSFET 的開關損耗。高於 20 kHz 的超音波操作雖然人耳聽不到，但會增加開關損耗。頻率設定過低會產生可聽雜訊或導致磁芯飽和。工程師需要根據負載特性來權衡這些利弊。
脈寬調變頻率條件 | 能源效率限制 |
|---|---|
極高頻率（>50 kHz） | 增加開關損耗，並可能超過驅動器的充電泵容量。 |
更高的開關頻率（一般而言） | 降低電流漣波，但增加 MOSFET 開關損耗 |
超音波頻率（>20 kHz） | 無聲操作，但可能會增加開關損耗 |
頻率過低 | 可能導致可聽見的聲學噪音或使核心飽和 |
FOC 和高階演算法
磁場定向控制（FOC）透過分離轉矩和磁通量來改變馬達轉速調節方式。這種分離使得馬達能夠在各種工況下實現精確的轉速控制。磁場定向控制能夠降低能量損耗並提高整體效率。對FOC方案中的PI控制器進行調整可以進一步提升效率。基於FOC的驅動器也展現出高效率和高功率密度。

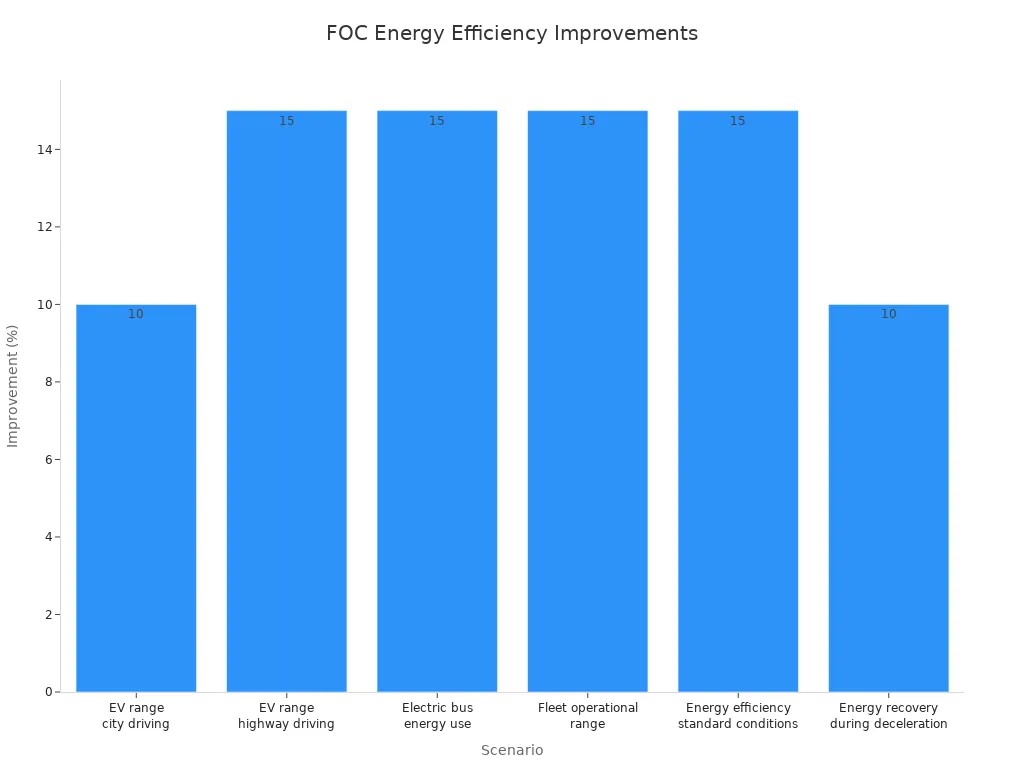

現場數據顯示了其優勢。與傳統控制方式相比，電動車在城市道路行駛的續航里程可提升約10%。在高速公路上，採用一致的FOC校準後，續航里程可提升高達15%。電動公車的能耗降低約15%。採用先進的FOC策略，車隊營運續航里程平均可提升10%至20%。在標準工況下，優化的扭力輸出可提升約15%的能源效率。在特定工況下，減速過程中的能量回收可額外增加高達10%的續航里程。這些提升源自於優化的扭矩和磁通量，從而減少了能量損耗並提高了能量回收率。
應用領域 | FOC帶來的效率相關效益 |
|---|---|
變頻驅動器（輸送機、泵浦、壓縮機） | 利用模擬來優化性能和能源效率 |
電動汽車牽引電機 | 再生煞車和高效能轉換 |
暖通空調空氣處理機組 | 提高能源效率和舒適度 |
冷水機組和冷卻水塔 | 降低能源消耗和營運成本 |
壓縮機 | 提高能源效率並降低營運成本 |
除了演算法之外，結構、材料和電子技術的進步也提升了馬達效率。改良的疊片和磁性材料降低了鐵芯損耗。碳化矽等寬禁帶半導體降低了逆變器的開關損耗。先進的演算法將速度、位置和轉矩控制的精度提升到了新的高度。這些進步共同使得優化馬達控制以提高能源效率成為一門多層次的學科，並增強了各類馬達的能效控制能力。
回饋迴路和感測器
閉環控制的優勢
閉環控制系統將實際輸出與參考值進行比較，並持續修正誤差。這種校正迴路能夠直接最大限度地減少能源浪費。驅動器不再猜測負載所需的功率，而是測量結果並調整指令，直到輸出與需求相符。
節能效果非常顯著。一項比較顯示，開環步進馬達系統的平均功耗為43.8 瓦，而閉環步進馬達系統的平均功耗僅為 14.2 瓦，約為開環系統的三分之一。這意味著平均功耗降低了約 29.6 瓦，降幅高達 67.6%。光是降低損耗，閉環系統就能收回成本。
閉迴路控制系統由四個部分組成：設定期望反應的輸入訊號、處理誤差的控制器、調節系統的執行器、持續測量輸出的回授迴路。每個部分都支援在負載變化的情況下實現精確的速度控制和穩定的速度調節。
感測器選擇與放置
感測器的選擇直接影響馬達速度控制系統的性能。高解析度旋轉編碼器在現代數位控制器中用於速度迴路。它們剛性地安裝在馬達上，提供速度回饋並保持伺服迴路的穩定性。控制器通常透過數學方法從位置資料推導出速度。轉速表曾經用作專用速度感測器，但現在已被高解析度編碼器基本上取代。
監控和分析馬達性能有助於長期提高能源效率。團隊應在多個安裝點追蹤有功功率（以千瓦時為單位），並比較相似運行時段的數據。供電電壓應保持在電力公司額定值的±5%以內。功率因數低於0.9表示電流消耗過大，需要校正。電壓畸變率超過6%至8%會增加損耗，需要諧波抑制。這些讀數使電機控制從猜測轉變為精確的實踐，並確保電機在接近高效運行的範圍內運行。
在系統層面優化馬達控制
熱管理和溫度監測
熱量是限制馬達壽命的主要因素。當內部溫度超過絕緣等級限制時，繞組絕緣性能會下降，最終導致短路或相序不平衡。過熱也會破壞軸承潤滑脂，許多看似馬達故障的現像其實就是潤滑失效。過熱會導致永久磁鐵部分退磁。一旦磁鐵磁力下降，馬達效率就會降低，發熱量也會進一步增加，形成惡性循環。
馬達並非設計用於在最高允許溫度下運行，因為這樣做會大幅縮短馬達壽命。
過熱會導致潤滑劑從軸承座中流失，導致大量軸承失效。
設計人員應將溫度感測器直接連接到線圈上，或在驅動器中使用焦耳計數器熱模型，以便在機殼升溫之前捕捉到繞組局部快速升溫。散熱片加上風扇驅動的氣流可以使小型馬達的持續最大功率提高約 3 倍，大型馬達的持續最大功率提高約 5 倍。將馬達安裝成所有面都暴露在外，有利於均勻的對流冷卻。降低平均功耗也有助於散熱，因為持續發熱與均方根力有關，而不是瞬時峰值力。
組件、線路和維護
系統級性能提升始於電力傳輸路徑。升級變壓器和使用更粗的電線可以降低電壓降，從而減少能量到達馬達前的損耗。高效能IE3或IE4馬達能更有效利用電力，其更優異的熱管理性能也能降低磨損和維護成本。雖然這些馬達的初始投資較高，但節省的成本可以在幾年內收回投資，尤其是在馬達持續運轉或高負載運轉時。
定期維護能夠保護這些優勢。馬達過度潤滑會導致壓力積聚，進而損壞軸封並將潤滑脂滲入繞組，造成過熱和能耗過高。保持馬達清潔無塵無油可以防止形成由碎屑構成的隔熱層。正確張緊皮帶和鏈條、使用相符的皮帶以及確保精確對準都能降低馬達負載。不對中和軟腳狀態會對軸承和聯軸器造成壓力，導致振動並顯著增加能耗。馬達生命週期成本僅佔購置價格的 2% 至 3%，而 97% 至 98% 的成本都用於能源消耗，因此，定期維護計畫可以透過降低能源成本和減少停機時間來收回成本。
實際實施步驟
馬達選型和尺寸
合理的硬體配置應在訂購硬體之前就開始。團隊應遵循固定的配置順序，避免配置過高，以免造成多年無謂的電力浪費。
首先要確定扭矩，因為旋轉力是最關鍵的尺寸因素。
以RPM為單位，定義應用程式所需的轉速範圍。
功率的計算方法是扭矩乘以速度。
優先選擇高效電機，例如 BLDC 電機，它可以減少能量損失和發熱。
依實際情況調整工作週期和環境防護等級。
對於峰值負載，在計算扭力和功率時增加 20%–30% 的安全裕度。
負載慣量也很重要。馬達慣量不應超過負載慣量的10倍，1:1至5:1的比例適用於精密作業。選擇合適的馬達需要記錄一段典型時間段內的電流消耗，而不是銘牌額定值。如果馬達運轉負載低於額定負載的50%至60%，則很可能需要更換。馬達通常消耗工廠65%至70%的電力，因此這一步驟至關重要。
先進的控制軟體
軟體可以將一台尺寸合適的馬達轉化為高效能馬達。變頻器可根據需求調整轉速，在某些應用中可節省高達 50% 的能源。其原理在於：風扇和水泵的功率與轉速的立方成正比，因此即使轉速略微降低也能帶來顯著的節能效果。此外，變頻器還能柔化啟動過程，從而消除高突波電流和尖峰需求費用。
先進的驅動器增加了磁通優化功能，從而減少了輕載工況下的損耗。用速度控制取代節流閥是最具潛力的應用之一。協調 PLC 控制能夠進一步提升節能效果，而再生驅動則能回收原本浪費的能量。單靠變頻器無法解決馬達空轉接近最低轉速的問題，因此必須配合合適的馬達尺寸。這些工具共同作用，能夠優化馬達控制，進而實現持久的能源效率。
缺點和限制
成本和復雜性
速度調節能帶來顯著的效益，但前期投入和整合工作可能會讓一些團隊望而卻步。購買和安裝變頻器的成本高於傳統的馬達控制硬體。此外，標準電機還可能因PWM輸出而出現絕緣擊穿、過熱和軸承損壞等問題，因此必須使用變頻器專用電機，這既增加了成本，也提高了選型的複雜性。
成本或複雜性影響 | |
|---|---|
初始投資 | 前期投入較大，但隨著時間的推移，節能和維護成本的節省可以抵消這些成本。 |
電磁干擾 | 需要屏蔽、正確接地和電磁幹擾濾波器 |
設定和配置 | 需要員工培訓和清晰的廠商文檔 |
電噪聲和諧波 | 可能需要諧波濾波器，而且這可能是法規要求。 |
驅動器大約會以廢熱的形式損失2-3% 的功率，因此外殼和冷卻系統必須保護電子元件。相容性檢查也至關重要。較舊或特殊用途的馬達可能需要額外的濾波器、升級線路或更換馬達。合格的技術人員應在安裝前檢查馬達狀況、接地情況和控制設定。大多數專案仍具有投資回報期：暖通空調回風系統中的交流驅動器可在1-5 年內收回成本，風扇和水泵可在 1-2 年內收回成本，而中小型企業的變頻器改造可在 2-4 年內收回成本。這些企業通常要求在18-24 個月內收回成本，因此需要仔細評估商業案例。
降低收益的條件
在多種運作條件下，節能效果會逐漸減弱。恆扭矩負載在降低轉速後仍需要相當大的扭矩，因此節能效果會降低。需要最小流量、潤滑或馬達冷卻的系統會限制轉速的降低幅度。間歇運轉的節能時間比連續運轉的幫浦或風扇短。
現場條件同樣重要。不穩定的電源，包括電壓波動和諧波失真，會使效率比理想降低15% 至 25% 。高於 40°F 的極端環境溫度會縮短馬達壽命，通風不良或污染會影響冷卻效果。即使是精心調校的閉環控制系統也無法彌補電源路徑薄弱造成的損失。團隊應在投入資金前對這些條件進行評估，然後將馬達調速與熱管理和維護規範結合，以確保預期收益。
優化的速度控制與能源效率直接相關。能夠根據需求匹配輸出的驅動器可以消除固定速度運行造成的能源浪費，而這些浪費往往隱藏在每張電費帳單中。最佳效果源自於正確技術、可靠回饋系統、完善的熱管理和嚴格的維護的結合。任何單一措施都無法單獨解決問題。
讀者現在應該評估自己的馬達系統。記錄電流消耗，檢查部分負載運轉時間，並在投入資金前確認馬達選型。請依序執行上述實用步驟。變頻器和閉環控制能夠透過可衡量的收益回報這種嚴謹的操作。
今天就開始行動。審核一條馬達生產線，記錄其負載曲線，並開始優化馬達轉速控制，以實現團隊可以驗證的節能效果。
常見問題
速度控制究竟能節省多少能源？
節能效果取決於負載曲線。採用合適驅動器的變轉矩應用通常可節省 30% 至 70% 的能源。一年中大部分時間處於部分負載運作狀態的系統節能效果最為顯著，典型的改造專案可在不到 3 年的時間內回收成本。
團隊何時應該選擇變頻器（VFD）而不是脈寬調變（PWM）控制？
馬達類型決定了選擇哪種控制方式。脈寬調製 (PWM) 適用於直流電機，它以高頻切換固定的直流電源。變頻器 (VFD) 則轉換交流電，並調節頻率和電壓，適用於感應馬達。水泵和風扇最能受益於變頻器，因為負載轉矩會隨著轉速的降低而降低。
閉環控制是否物有所值？
閉環控制測量實際輸出並持續修正誤差。一項對比顯示，開環步進馬達的平均功耗為 43.8 W，而閉環系統僅為 14.2 W，功耗降低了約 67.6%。僅此一項降低的功耗通常就能抵消增加的感測器和控制器成本。
哪種尺寸選擇錯誤最浪費能源？
馬達選型過大是最常見且成本最高的錯誤。當馬達運轉負載低於額定負載的 50%–60% 時，就應該考慮更換。團隊應記錄一段典型時間內的電流消耗，首先根據扭力確定馬達尺寸，然後增加 20%–30% 的安全裕度以應對峰值負載。
效率提升何時會減弱？
恆定轉矩負載在低速運轉時仍需要高扭力，因此節能效果會減弱。最低流量或冷卻需求限制了轉速的降低幅度。不穩定的電源供應會使效率比理想降低 15% 至 25%，而間歇運轉則減少了恢復節能效果所需的時間。
