電容式觸控螢幕透過手指靠近時電容的變化來感應。電阻式觸控螢幕則透過壓力使兩片導電片之間的空氣間隙閉合來感應。這唯一的物理差異決定了觸控驅動拓撲結構、介面選擇以及所有實際應用中的權衡取捨。
電容式觸控技術在響應速度、影像亮度和現代設計方面領先。電阻式觸摸則更為簡單，並能以更低的成本提供更高的解析度。了解電容式觸控和電阻式觸控的區別，有助於您為產品選擇合適的觸控面板。本指南將為您提供一條實用的路徑，涵蓋感測原理、驅動電路、介面協定以及複雜性、效能、功耗、成本和環境等方面的權衡。您將學會如何自信地選擇和設計觸控子系統。
關鍵要點
電容式觸控螢幕無需壓力即可偵測手指的微小電荷，而電阻式觸控螢幕則需要物理按壓才能閉合縫隙。
電容式螢幕支援多點觸控、清晰度更高、觸控更輕，但電阻式螢幕可以使用手套和觸控筆操作，而且成本更低。
電容式設計需要複雜的驅動器和雜訊屏蔽，而電阻式設計雖然更簡單，但在高強度使用下磨損更快。
對於手機和自助服務終端等消費性設備，應選擇電容式；對於工業工具等堅固耐用或預算有限的產品，應選擇電阻式。
這兩種技術在功耗、耐用性和環境影響方面各有優劣，因此要根據產品的需求選擇合適的觸控螢幕。
PCAP感測基礎知識
投影電容原理
電容式觸控螢幕無需施加壓力即可偵測手指。手指帶有少量電荷。當手指靠近感測器時，會改變局部電場。控制器讀取這種變化並報告觸控位置。
這個變化非常微小。根據 embedded.com 關於電容式感測器演算法的文章，當手指接觸時，投射式電容觸摸感測器偵測到的電容變化約為皮法 (10^-12 法拉) 量級，也就是大約1 pF。你的前端設計必須能夠分辨出這種微小的變化，並將其與一個更大的基線進行比較。這就是為什麼 pcap 控制器會使用精細的濾波和穩定的參考值。
投射式電容觸控面板的感測器由玻璃或薄膜上的透明電極構成。這些電極排列成行列網格狀。每個交叉點相當於一個小型電容器。手指靠近交叉點時，會吸收少量電荷。控制器掃描網格並定位最強的變化。這種測量方法無需任何移動部件，即可獲得平整、明亮的表面。
自電容與互電容
自電容測量單一電極相對於地的電容。互電容測量發射電極和接收電極對之間的耦合。這兩種方法在佈局和多點觸控能力上有所不同。
感測方法 | 測量原理 | 多點觸控精度 | 同時接觸點 |
|---|---|---|---|
自電容 | 測量單一電極相對於地的電容 | 較低－多點觸控解析度有限 | 有限（同時發生的點數較少） |
互電容 | 測量發射電極和接收電極對之間的耦合電容 | 更高精度的定位 | 支援多點檢測 |
自電容式感測器接線更簡單，但當兩根手指同時接觸時，容易出現「幽靈點」。互電容式感測器驅動一個軸並感應另一個軸，能夠更精確地分辨每次觸摸，並支援多點偵測。因此，大多數現代pcap設計都採用互電容感應。但其缺點是需要更多的掃描通道和更複雜的韌體。
觸控面板堆疊
組成和圖層角色
電容式觸控螢幕的感測器由玻璃或薄膜基板上的透明導電電極構成。頂部覆蓋一層保護蓋板，下方是顯示模組。每一層都發揮著明確的作用。保護蓋板保護感應器；電極層偵測手指；顯示模組呈現影像。這種堆疊結構無需空氣間隙，因此各層緊密貼合。
電阻式觸控面板的工作原理不同。它將兩片柔性薄膜面對面放置，中間隔著一個很小的空氣間隙。上面的薄膜會在手指的觸摸下彎曲，並與下面的薄膜接觸。這個空氣間隙是設計的核心。它決定了面板如何感應觸摸，同時也增加了光線必須穿過的光學層。
光學和耐久性效應
透光率區分了兩種不同的觸控面板。表面電容式觸控面板的平均透光率可達90% 或更高。投射式電容式觸控面板的透光率也達到 90% 或更高，並且能夠實現零邊框設計。電阻式觸控面板由於其柔性導電層的存在，光學清晰度較低。額外的空氣間隙和薄膜層會散射和吸收光線。因此，在電阻式觸控面板後方，顯示器看起來會更暗、更不清晰。
耐用性也存在同樣的差異。電容式觸控面板的感應層沒有活動部件，因此耐磨性好。電阻式觸控螢幕則依賴每次按壓都會彎曲的柔性頂膜。隨著時間的推移，這層頂膜可能會磨損、開裂或精確度下降。此外，在惡劣環境下，氣隙還會滯留水分和灰塵。選擇面板組合時，請務必考慮這些因素。
電容式觸控驅動電路
電荷轉移與ADC前端
觸控驅動器將微小的電容變化轉換為數位座標。有兩種前端實現此功能。電荷轉移前端將電荷轉移到感應電極上，並計算達到閾值所需的轉移週期數。手指的觸摸會增加電容，因此週期數會改變。控制器將該計數轉換為位置資訊。另一種前端則驅動電極，並使用類比數位轉換器對產生的電壓進行取樣。當手指觸摸時，取樣值會改變。
兩種方法都需要在遠大於此值的基線上分辨出接近 1 pF 的變化。因此，pcap 控制器會對多個樣本進行平均並剔除異常值。然後，它將行和列網格中最強的訊號映射到 XY 座標。良好的前端設計可以保持參考值的穩定，並確保掃描速度足夠快，從而實現平滑追蹤。即使感測本身很準確，緩慢的掃描速度也會導致觸控螢幕感覺卡頓。
雜訊、屏蔽和電磁相容性
電容式觸控面板就像一個噪音天線。它下方的顯示器快速切換並輻射能量。充電器和馬達也會增加干擾。您可以透過在感測器和顯示器之間設定接地屏蔽層來保護訊號。此外，您還需要縮短感測器線路的長度，並將其遠離雜訊源。
在惡劣環境下，請遵循以下做法：
將控制器接地線與系統接地線在同一個乾淨點連接起來。
在介面線上串聯電阻和鐵氧體磁珠，以減緩快速上升沿。
在控制器引腳附近使用局部去耦電路對電源進行濾波。
進行跳頻掃描，使 pcap 感測器避開雜訊較強的頻段。
測試完成的設計時，請確保顯示器處於開啟狀態且充電器已連線。噪音問題通常只會在這種組合負載下出現。
電容式介面協議
I2C 和 SPI 鏈路
主機處理器透過序列匯流排與控制器通訊。主要有兩種選擇。 I²C 介面使用兩條線：時脈線和資料線，並與其他板載設備共用這兩條線。 SPI 介面使用四條線，提供更快的全雙工連線。如果您需要引腳數量少且多個晶片位於同一匯流排上，請選擇 I²C 匯流排介面。如果您的電容式觸控面板需要以高掃描速率報告較大的座標幀，請選擇 SPI。
在電容式設計中，每條匯流排都有其明確的作用。 I²C 介面適用於電路板空間有限的緊湊型產品。 SPI 介面則適用於每秒傳輸更多資料的大型觸控螢幕。請查閱控制器資料手冊，以了解其支援的時脈頻率和幀格式。選擇總線時，應根據您的掃描速率進行匹配，而不是僅依據產品宣傳的規格。
中斷和主機握手
一個優秀的觸控子系統不會讓主機持續輪詢。當新的觸控事件到達時，控制器會發出中斷訊號。然後，韌體讀取該中斷訊號並清除它。這種握手機制使pcap控制器在觸摸事件之間保持靜默，從而節省電力。
請按照以下步驟進行乾淨俐落的握手：
將中斷引腳配置為帶上拉電阻的低電平有效輸入。
讀取狀態暫存器以確認事件來源。
透過公車取得座標報告。
重新啟用中斷之前，請清除標誌位。
許多觸控介面還支援復位線和喚醒引腳。使用它們可以從總線錯誤中恢復，也可以從睡眠狀態喚醒主機。測試快速手指移動下的握手過程。如果中斷遺失，觸控螢幕上會顯示為筆畫遺失。
電阻式觸控基礎知識
電阻式觸控螢幕由兩片柔性薄膜組成，中間留有微小的空氣間隙。按壓時，上層薄膜會彎曲。接觸使間隙閉合，控制器透過電訊號讀取觸控位置。這種設計意味著觸控面板需要輕微的壓力才能識別觸摸。手指輕輕一碰可能無法識別，而戴手套的手或觸控筆通常可以識別。
四線和五線堆疊
兩種常見的拓樸結構在感測任務的分配方式上有所不同。在四線制設計中，兩層交替進行驅動和感測。柔性層的局部磨損會扭曲接點位置與感測電壓之間的映射關係。五線制設計則由一層產生座標梯度，而柔性層僅負責感測觸點電壓。這種改變消除了一種與磨損相關的誤差機制。
屬性 | 4線 | 5線 |
|---|---|---|
耐用性（觸摸次數） | 大約觸摸1萬次後效能下降 | 額定觸控次數約35萬次；更耐刮擦 |
線性 | 穩定性較差；對層形變敏感 | 被描述為具有穩定的線性度 |
線性注意事項 |
| 儘管聲稱可在-20°C下存活，但低於-10°C時可能會失去線性度。 |
“僅憑線數比較無法確定耐化學腐蝕性、耐刮擦性、衝擊性能或驅動壽命。請索取適用於實際零件編號的測試方法和驗收標準，而不是藉用其他結構的觸摸循環次數數據。”
分壓器位置感測
這種測量方法的工作原理類似於分壓器。控制器在一張金屬片上施加一個已知電壓，並讀取另一張金屬片接觸點處的電壓。此讀數表示沿一個軸的位置。然後，控制器交換兩張金屬片的位置，讀取第二個軸的位置。兩次讀數即可得到XY座標。
這種電阻式觸控技術簡單且成本低廉，無需複雜的掃描網格。但缺點是電阻式觸控面板依賴均勻的薄層電阻。形變、磨損或溫度變化都可能導致電壓梯度偏移，進而影響讀數。線性度、重複性和校準應分別考慮，切勿將它們混為一談。
電阻式觸摸驅動電路
偏移和激勵
觸控驅動器必須在一個電極片上施加已知電壓，然後讀取另一個極片上的接點電壓。有兩種方法可以實現這一點。分離式前端使用四個類比開關或一個小型開關矩陣來切換偏壓方向，外加一個ADC通道來對觸點節點進行取樣。整合控制器將開關、偏壓基準和ADC整合到一個晶片中。分立式方案可以控制建立時間和濾波器值。整合方案可以節省電路板空間並消除佈局風險。
激勵順序很重要。先驅動 X 軸，穩定後取樣，再驅動 Y 軸，穩定後取樣。每次切換都需要短暫的延遲，以便片層電壓在 ADC 讀取之前達到最終值。如果省略此延遲，則報告點會向前一軸的讀數偏移。同時，保持偏移源的清潔也很重要。雜訊較大的參考電壓會使電阻式觸控面板上的每個座標偏移相同的量。
防抖動、壓力和磨損
電阻式觸控螢幕確實存在觸點抖動現象。柔性觸點會在按下按鈕的最初幾毫秒內完成接觸和斷開。您的韌體應該忽略最初的幾個採樣點，並在確認讀數穩定後才報告觸控事件。短暫的確認視窗可以消除大部分誤觸，且不會增加明顯的延遲。
壓力測量幾乎無需任何成本。只需在接觸電阻上施加已知電流，然後讀取產生的電壓即可。輕壓產生的電阻值高於重壓。您可以利用該值來排除意外接觸的電刷，或驅動壓力感應部件。
對於任何電阻式觸控面板而言，磨損都是長期需要考慮的問題。每次按壓時，面板的頂層都會發生形變，四線式設計在大約 1 萬次觸控後就會出現效能下降。五線式設計則能將這個數字提高到約 35 萬次。建議將觸控驅動韌體配置為記錄相同區域的重複按壓操作，並在某個區域停止回應時向使用者發出警告。
電阻式介面協議
模擬前端和外部類比數位轉換器
你可以使用分立元件來建立感測路徑。一個小型開關矩陣在一個薄片上施加偏壓，外部ADC對另一個薄片上的觸點節點進行取樣。然後，你的韌體會切換驅動軸並重複讀取。這種方法使你可以完全控制穩定時間、濾波器值和取樣時序。它也讓你重複使用微控制器中已有的ADC通道。
外部ADC路徑需要精確的時序控制。驅動X軸，等待片層電壓穩定後進行採樣，然後再驅動Y軸並再次採樣。如果跳過穩定延遲，則報告點會向前一個軸的讀數偏移。同時，保持偏壓參考電壓的純度也很重要，因為雜訊較大的參考電壓會導致電阻式觸控面板上的每個座標發生相同的偏移。類比線路應遠離開關穩壓器和時鐘線。
整合控制器連結
整合控制器將開關、偏壓基準和類比數位轉換器 (ADC) 整合在一個元件中。它為主機提供一個簡單的數位連接，因此您無需再自行管理類比時序。大多數此類部件透過 I2C 或 SPI 通信，許多部件還增加了一個筆放下中斷線。當觸點閉合時，控制器會置位該中斷線，您的韌體會讀取對應的座標報告作為回應。
將握手過程視為一份合約。讀取狀態暫存器以確認事件來源，取得報告，然後在重新啟用中斷之前清除標誌位元。使用重設線從總線錯誤中恢復。在觸控筆快速移動的情況下測試鏈路，因為遺失的中斷會在觸控螢幕上顯示為丟筆。電阻式設計比電容式設計更能容忍較慢的匯流排速度，因為它只報告單一接觸點，而不是完整的掃描網格。

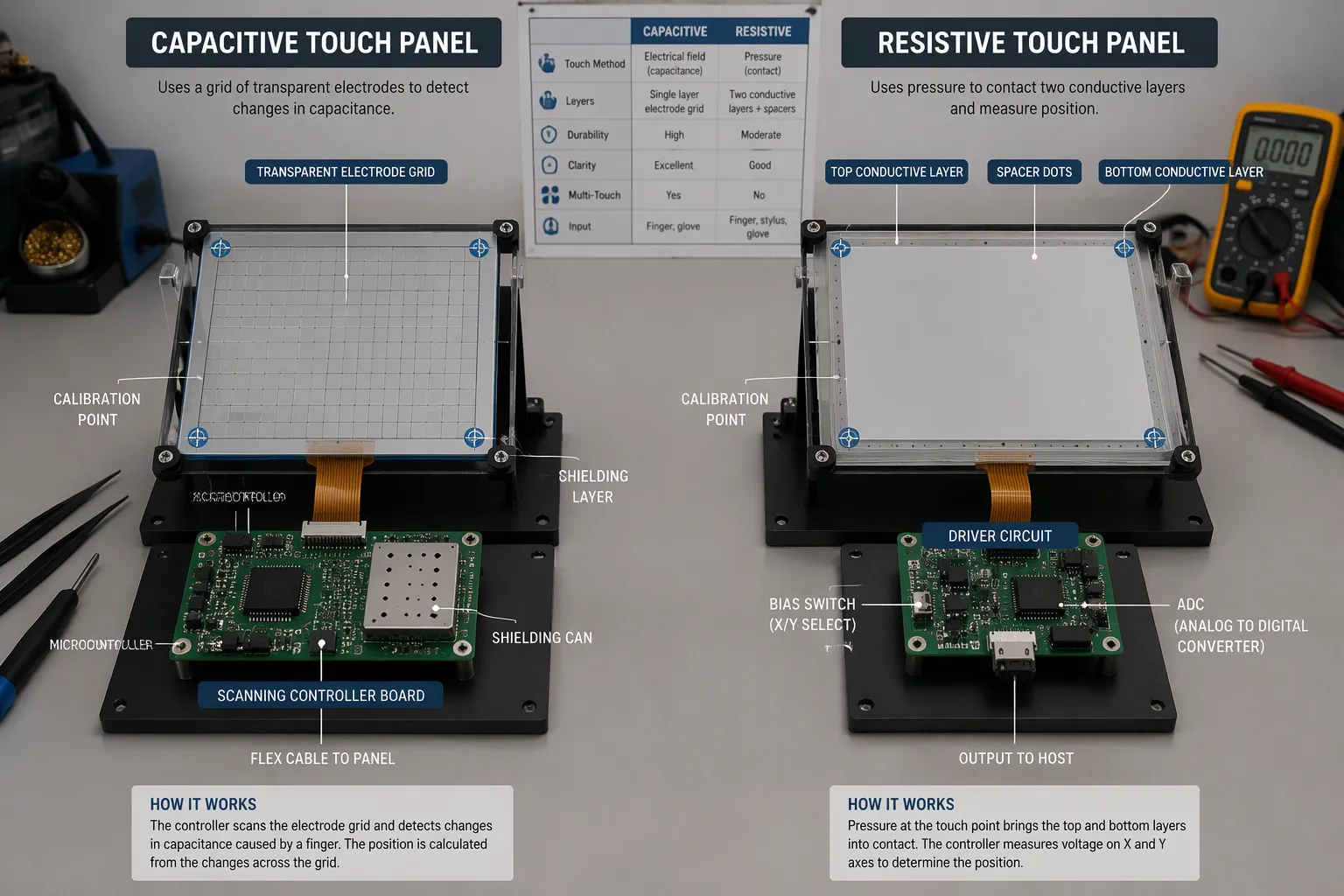

PCAP觸摸與電阻式觸摸：設計上的權衡
複雜性和校準
觸控驅動器設定了第一個實際的分頻點。電容式觸控設計需要一個掃描前端、一個穩定的參考電壓以及將微弱訊號網格映射到座標的韌體。電阻式觸控面板則需要一個偏壓開關和一個ADC通路。電阻式通路建置更簡單，也更容易調試。
校準流程與此類似。 pcap 控制器出廠時已進行過調校，但您仍需要調整雜訊閾值和環境漂移。電阻式觸控螢幕在組裝時只需進行簡單的兩點或四點校準。此步驟快速便捷，除非面板變形，否則很少需要重複進行。
精準度和延遲也是區分這兩種技術陣營的關鍵因素。互電容式觸控能夠精確分辨每一根手指，並支援快速流暢的多點觸控互動。電阻式觸控螢幕只能辨識一個接觸點，其反應延遲會造成輕微的卡頓。對於鍵盤來說，這兩個限制都無關緊要；但對於地圖或繪圖應用來說，兩者都至關重要。
性能、功率和成本
電阻式觸控面板在功耗方面更勝一籌。電容式觸控面板必須持續掃描才能捕捉到靠近的手指，因此其控制器需要保持啟動狀態。而電阻式觸控面板在接觸閉合前幾乎不消耗任何電量。電池供電產品如果長時間處於閒置狀態，通常更傾向於選擇電阻式觸控面板。
在低端市場，電阻式觸摸具有成本優勢。面板價格低廉，觸控驅動器只需幾個分立元件加上一個您已有的ADC通道即可。電容式觸控設計則需要專用控制器、屏蔽層以及更精細的佈局。隨著螢幕尺寸的增大，物料清單也會隨之增加。
權衡 | 電容 | 電阻 |
|---|---|---|
驅動複雜性 | 高——掃描引擎、過濾、調校 | 低電平－偏壓開關加ADC |
校準負擔 | 工廠調校加噪音管理 | 簡易裝配校準 |
多點觸控 | 是的，透過相互感知 | 不，單點接觸 |
潛伏 | 快速掃描 | 輕微的穩定延遲 |
電力 | 連續掃描 | 怠速時接近零 |
物料清單成本 | 更高 | 降低 |
下表說明了為什麼電容式觸控面板和電阻式觸控面板很少僅在一個維度上展開競爭。選擇觸控技術時，應根據產品的需求和優先順序來決定。明亮、靈敏的介面可以證明電容式觸控面板的成本是合理的。而對於配備觸控筆且預算有限的堅固耐用型手持裝置來說，電阻式觸控面板則是更合適的選擇。選擇觸控螢幕時，應考慮整個系統，而不是僅依據單一的規格參數。

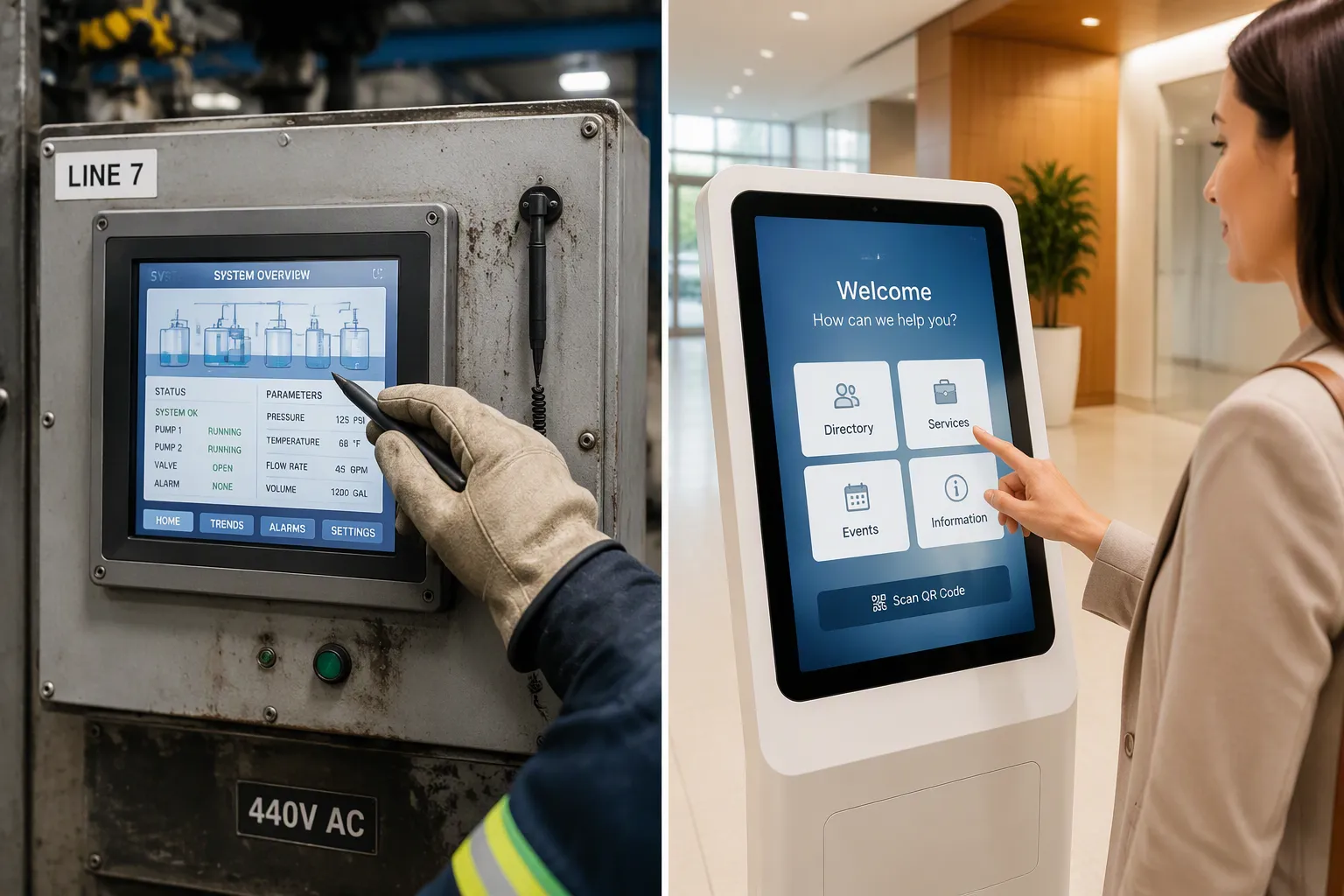

環境與OEM選擇
手套、觸控筆和惡劣環境
原始設備製造商 (OEM) 在選擇觸控面板時，會綜合考慮成本、耐用性、手套使用以及環境因素。輸入方式往往決定最終選擇。電容式觸控螢幕僅接受導電輸入，因此標準觸控筆或絕緣手套無法辨識。
電容式螢幕僅接受導電輸入（例如，手指），因此除非觸控筆具有特殊的導電性，否則其使用受到限制。水或手套會影響其性能：水（導電）可能會被識別為觸摸，而手套（絕緣）會阻止戴手套的手指發揮導電作用。
製造商透過採用相容戴手套操作的電容式螢幕來解決此限制。這些設計提高了靈敏度或應用了專用韌體。 Fischer 等人的一項電容式感測研究對 50 次手指觸摸、25 次戴手套觸摸和 20 次無效觸摸進行了分類。即使戴著手套，循環神經網路 (RNN) 分類器的整體準確率也達到了 97.1%，這表明先進的濾波技術可以恢復戴手套時的輸入。
電阻式觸控螢幕可以辨識任何施加壓力的輸入。戴手套的手、塑膠觸控筆或指甲都可以操作。這使得電阻式觸控面板成為冷庫或工廠車間更安全的選擇。但缺點是電容式觸控螢幕更容易誤觸，靜電、表面污染或手指懸停都可能觸發誤觸。
透過應用程式選擇
根據應用場景選擇合適的技術。消費性電子產品和潔淨環境更適合使用電容式觸控螢幕。它具備多點觸控、手勢辨識、清晰的顯示效果和輕觸操作等優點。手機、平板電腦或大廳自助服務終端都非常適合這類設備。
對於需要戴手套操作的堅固耐用型產品，電阻式觸控螢幕是理想之選。當需要戴上手套操作、容易受到污染、電磁幹擾防護至關重要或必須控製成本時，電阻式觸控螢幕尤其適用。手持式掃描器、醫療推車或工業人機介面 (HMI) 等產品都屬於此類。此外，電阻式觸控螢幕還支援使用觸控筆進行精確的資料輸入。
方面 | 電阻 | 電容 |
|---|---|---|
戴手套輸入 | 通用輸入相容性；戴手套觸摸也能可靠反應 | 依靠皮膚導電性；手套起到絕緣體的作用。 |
靈敏度 | 需要壓力 | 輕觸激活 |
假觸球風險 | 降低 | 更高 |
建議在以下情況下使用 | 戴手套操作、污染、電磁幹擾、成本 | 多點觸控、手勢操作、清晰度、輕觸 |
將噪音、校準、功耗和環境因素視為一個整體。電容式封裝設計需要屏蔽和調諧。電阻式封裝設計需要校準和損耗規劃。最終應由應用場景決定，而不是規格表。
感測物理原理決定了後續的一切。掃描電場的觸控面板與等待壓力感應的觸控面板的工作方式截然不同。電容式觸控與電阻式觸控的差異會影響您的驅動器、匯流排和耗電量預算。請將噪音、校準、功耗和環境因素作為一個整體來考慮。
根據應用場景選擇合適的技術。對於明亮、響應靈敏、支援多點觸控的消費性電子介面，請選擇電容式觸控；對於低成本、高解析度、支援戴手套或使用觸控筆輸入以及環境嚴苛的場所，請選擇電阻式觸控。
混合式設計現在將這兩種效應融合在一個柔性感測器中。 Hwang等人報告了一個可以同時偵測觸摸和壓力的裝置。這些裝置很有前景，但尚未在所有產品中得到驗證。
常見問題
電容式觸控面板需要按壓才能辨識觸控嗎？
不。電容式觸控面板會在手指靠近感應器時偵測到微小的電容變化。這種變化非常小，接近 1 pF，因此控制器會過濾並平均多個樣本。電阻式螢幕的工作原理則相反。它需要手指按壓才能閉合兩層螢幕之間的空氣間隙。
哪些技術支援多點觸控？
互電容式感應支援多點觸控。它驅動一個軸並感應另一個軸，因此可以分別識別每個手指。而自電容式感應在兩根手指同時觸碰時容易出現「幽靈點」。電阻式螢幕只能報告單一接觸點，因此無法追蹤跨表面的手勢。
我可以使用觸控筆或手套操作這些螢幕嗎？
電阻式螢幕可接受任何施加壓力的輸入，包括塑膠觸控筆或戴手套的手。電容式螢幕則需要導電輸入，因此絕緣手套無法辨識。相容手套的電容式設計提高了靈敏度，一項研究顯示，使用循環神經網路（RNN）分類器時，準確率達到了 97.1%。
每個設計需要多少校準？
電阻式螢幕在組裝時只需進行簡單的兩點或四點校準。除非面板變形，否則該步驟很少需要重複。電容式控制器出廠時已完成調校，但您仍需要在產品使用壽命期間管理雜訊閾值和環境漂移。
哪種設計耗電量較低？
電阻式螢幕在接觸閉合間隙之前幾乎不消耗任何電流。電容式螢幕則必須持續掃描才能捕捉到靠近的手指，因此其控制器會一直處於工作狀態。正因如此，長時間閒置的電池產品通常更傾向於採用電阻式螢幕。
