數控操作員發出指令,將刀具沿著 X 軸移動到210 毫米處。工具機報告操作成功。但實際上,刀具的位置只有 32 毫米。開環系統單向發送指令,從不檢查結果,因此刀具的滑動不會被察覺,導致後續的每一次移動都偏離目標。

高精度意味著極高的準確度、可重複的結果和強大的抗干擾能力。高精度閉環控制透過持續測量輸出並修正誤差來實現這三點。本指南將向您展示回饋迴路的工作原理、實作方法,以及如何調整和選擇元件以獲得可靠的精確度。您將掌握可應用於自身裝置的實用步驟。

關鍵要點

  • 閉環控制測量實際輸出並持續修正誤差。

  • PID控制器結合了三種動作來減少誤差並提高穩定性。

  • 仔細調整控制迴路,以平衡速度和精度。

  • 選擇符合您精確度目標的感測器和執行器。

  • 首先要設定一個清晰明確的目標,以指導你的設計和調校。

高精度閉環控制原理

定義控制中的精確性

精準控制意味著三件事協同運作。首先,系統能夠以極高的精度達到目標值。其次,系統能夠反覆穩定地回到目標值。最後,系統還能抑制試圖使輸出偏離目標的干擾。閉環控制系統透過持續測量實際輸出來實現這三點。它將測量值與期望的設定值進行比較,然後自動修正任何偏差。

工程師經常將「閉環控制」和「回饋控制」互換使用。雖然兩者之間存在一些細微的技術區別,但核心思想是相同的。名稱本身來自於系統內部資訊傳遞的路徑。控制器向執行器發送指令,感測器將結果回饋給控制器。這條回饋路徑構成了一個閉合迴路。高精度閉環控制正是依賴這種持續的資訊往返。

為什麼開環系統會失敗

開環系統遵循預先設定的指令,從不檢查結果。它無法根據實際輸出或效能調整自身行為。這種設計會導致多種精度故障:

  • 系統無法補償輸出的干擾或變化,因此與預期性能的偏差無法修正。

  • 控制器向執行器發送命令時並未驗證執行是否成功,因此無法偵測外部幹擾所造成的輸出偏差。

  • 該系統完全依賴預先計算的模型或校準。負載過重或摩擦力增大,使其無法進行適應。

  • 精密自動化設備受影響最大。幹擾會導致誤差無法修正,造成步進馬達丟步或其他設備定位不準確。

日常生活中,洗衣機就反映了這個問題。衣物量或水溫的變化,如果洗衣機不進行自動調節,洗滌品質可能達不到標準。你的精密機器也面臨同樣的風險。如果沒有回饋機制,每一個未修正的誤差都會累積起來。

回饋如何減少錯誤

核心迴路組件

每個回饋迴路都需要四個部分協同工作。下表顯示了每個部分為減少誤差所起的作用。

元件

功能在於減少誤差

輸入(參考)訊號

提供系統必須保持的所需值

控制器

解釋誤差訊號(實際值與參考值之間的差異),並確定控制動作

執行器

根據控制訊號調整系統,直到達到所需的響應。

回饋感測器

持續測量輸出並形成回饋機制,以便進行持續修正。

感測器如同迴路的眼睛。例如,線性編碼器追蹤位置,稱重感測器追蹤力。控制器則如同大腦。它接收設定值指令,將其與感測器讀數進行比較,並計算誤差。驅動器隨後接收該控制訊號,並調節馬達功率。馬達將電能轉換為動能,從而驅動負載。高精度閉環控制依賴所有四個部件的良好運作。任何一個薄弱環節,例如感測器雜訊過大或執行器反應遲緩,都會限制整個系統的精確度。

糾錯週期

循環會以重複的方式修正錯誤。請按照以下步驟操作,以了解每次迭代如何使結果更加精確。

  1. 程式-您將期望的輸出定義為參考點。該值設定了精度基準。

  2. 測量-感測器捕捉實際輸出,例如線性或旋轉位置。

  3. 比較-控制器將測量輸出與指令進行比較。例如,它可能指令輸出 100 毫米,但測量結果為 99.999 毫米。

  4. 補償-控制器向馬達或執行器發送校正訊號,以減少間隙。

  5. 回饋-感測器再次測量調整後的輸出,然後循環重複。

每一次循環都會使誤差稍微縮小。持續監測加上即時調整,才能將粗略的指令轉化為精確的結果。冷庫溫度控制迴路也遵循同樣的邏輯。感測器讀取實際溫度,控制器將其與目標溫度進行比較,然後閥門或壓縮機的運行順序進行調整,以恢復到所需的溫度狀態。之後,該循環無需人工幹預即可重複進行。

誤差偵測是閉環數控操作的核心:運動偏差會立即被偵測和修正,並透過持續的誤差調整來維持精確度,這也增強了對操作不一致性的反應能力。

精心設計的迴路能夠確保輸出結果的可重複性,並降低輸出結果對外在條件的敏感度。負載變化、溫度波動和摩擦力變化都會對製程產生影響。反饋迴路能夠捕捉到每一次影響,並在誤差擴大之前做出回應。正是這種持續的校正,使得經過最佳化的迴路能夠一次又一次地保持容差,而開環系統則容易出現偏差。

選擇正確的控制器

PID基礎知識

PID控制器是回授控制的核心元件。它結合了三種動作,每種動作對誤差的處理方式都不同。下表列出了每個參數的作用以及需要調整的設定。

術語

核心定義

在控制中的作用

調諧參數

比例(P)

輸出變化反映了誤差,並按增益 Kp 進行縮放。

利用誤差​​來減少誤差;留下穩態偏移

比例增益 Kp(增益越高 = 靈敏度越高)

積分(I)

輸出斜坡與累積誤差成正比

移除僅 P 控制留下的偏移量

積分時間 TI(短 TI = 快速斜坡)

導數(D)

輸出對誤差的斜率做出響應

預測未來錯誤並增加穩定性

導數時間 TD(TD 長 = 預期較大)

比例帶等於 (1/Kp) × 100%。因此,增益為 1 對應100% 的比例帶,增益為 2 對應 50% 的比例帶。積分作用會造成系統不穩定:積分時間過短會導致振盪,因此在添加積分時通常需要略微降低比例增益。微分作用可以提高穩定性,並允許更高的比例增益,例如 1.5 到 2。但它也會放大感測器噪聲,因此建議進行濾波。許多控制器從測量值而非誤差值求導,以避免設定值變化時出現微分抖動。由於對雜訊敏感,P+I 控制器在實際應用中最為常用。

前饋和混合方法

PID 控制器在誤差出現後才會做出反應,而前饋控制器則在誤差形成之前就進行幹預。它透過測量擾動或指令變化並立即應用校正,無需等待感測器檢測偏差。這種方法適用於具有可重複擾動的應用,例如已知的負載階躍或可預測的運動曲線。

混合方法結合了兩種路徑。前饋負責大部分校正,PID 則負責剩餘部分的校正。這種組合能夠保持迴路的快速性和穩定性,這對於高精度閉迴路控制至關重要。對於簡單、緩慢的過程,可以單獨使用 PID。當擾動可測量且可重複時,可以添加前饋。只有當過程具有強非線性或高度耦合時,才應考慮基於模型或更高的技術。

精準調校

手動和基於規則的調優

你可以手動調整迴路,但基於規則的方法能讓你更快找到起點。齊格勒-尼科爾斯規則是最古老也是最受歡迎的規則集。它有兩種變體:製程反應曲線法在控制器手動模式下運行,而極限循環法在控制器自動模式下運行。科恩-庫恩規則是一種開環規則。它比齊格勒-尼科爾斯規則更能處理死區時間占主導的過程,但仍有四分之一幅值阻尼過衝、魯棒性低以及對死區時間測量誤差敏感等問題。你可以透過調整控制器增益來減輕這些影響。

選項

類型

核心思想

主要缺點

齊格勒-尼科爾斯(閉環)

經驗性的閉環

利用最終增益和最終週期來計算設置

對閥門問題敏感;適用範圍有限

齊格勒-尼科爾斯(開環)

經驗性的、開環的

利用過程反應曲線求死區時間、時間常數及穩態值

近似值可能不準確;不適用於 I、D 或 PD 控制器。

科恩-庫恩

離線,開環

修正 ZN 裝置在大死區時間下的緩慢穩態響應

閉環系統可能不穩定;僅適用於具有較大延遲的一階模型

Lambda 調諧可產生穩定、無過衝的反應,並且對測量誤差具有良好的穩健性。其缺點是對滯後主導過程的擾動響應非常慢。對於能夠吸收擾動的非常穩定的迴路,請使用 Lambda 規則。對於需要快速擾動恢復的情況,請選擇 Cohen-Coon 規則,並且僅使用計算增益的一半。當死區時間非常短或製程值雜訊較大時,請選擇 Lambda 規則。

自動調優和基於模型的方法

基於模型的調諧首先對被測設備進行特性分析。此工具掃描訊號以取得開環響應。然後,它根據預先定義的傳遞函數和測得的開環參數選擇初始回授增益。閉環完成後,自動調諧功能會調整回授訊號的增益,以最大限度地減少殘餘誤差。數位PID控制器能夠達到類比控制器無法比擬的高精度。它們在寬動態範圍內保持穩定、抗漂移並能容忍噪音。

解調和鎖相檢測進一步提升了精確度。解調將所需訊號從雜訊和乾擾中分離出來,從而為控制器提供更純淨的輸入訊號。鎖相偵測則放大微弱訊號,使控制迴路能夠進行更精細的調整並回應細微的變化。這些技術支援在噪音環境下實現高精度閉環控制。

如果系統具有複雜或非線性的傳遞函數,則效能可能會下降;在這種情況下,可能需要更先進、計算量更大的基於模型的控制方法(例如,狀態空間控製或 H-infinity 控制)。

系統架構

系統架構

一套完整的數位回饋系統建立在三大支柱之上:合理的系統設計原則、精心挑選的元件以及成熟的工業自動化實踐。架構正確,迴路才能發揮最佳效能;架構錯誤,再多的調整也無濟於事。

循環速率、延遲和採樣

循環速率決定了其他所有因素的上限。更快的循環速率更像模擬控制器,而更慢的循環速率則會增加有效延遲。這種延遲至關重要,因為每次校正都會用到歷史資訊。將所有延遲合併為一個有效值,取樣時間和計算延遲會直接縮小最大穩定頻寬。頻寬通常約為循環速率的 1/20 到 1/50,因此 5 kHz 的循環速率大約支援 100–200 Hz 的指令保真度。

因子

環路速率的影響

循環週期

較短的週期模擬模擬行為(1 kHz = 每次更新 1 ms)

追蹤精度

50 Hz 的波形在 1 kHz 時存在滯後,但在 5 kHz 時幾乎完美追蹤。

穩定性

慢速環路會減少相位裕度,並在諧振附近導致過衝。

噪音限制

高於約 10 kHz 的取樣率會放大感測器雜訊或導致係數量化。

調諧也取決於循環速率。一個以特定速率調諧的PI控制器,如果運行速度較慢,其響應速度大約比以調諧速率運行時慢三倍。較高的速率可以提高測量精度,而較低的速率則可以增加每個週期的執行時間,從而降低抖動。需要在兩者之間權衡,以達到所需的精度目標。

感測器位置和訊號完整性

感測器的放置位置決定了迴路實際控制的內容。將其安裝在靠近目標點的位置,並縮短連接線。類比訊號優先佈線,走線位置應位於遠離電路板邊緣的內層。建議採用四層或更多層電路板,每層之間使用專用平面,並保持 1:1 的走線間距。

使用可靠的接地和屏蔽來保護微弱訊號。類比電路部分應使用接地層,低頻感測器應採用星形接地,精密感測器應採用開爾文走線,以避免紅外線壓力降。佈線時應使用等長且幾何形狀對稱的平衡線對,以抑制共模雜訊。走線長度應盡可能短,一旦超過訊號波長的十分之一,就應視為傳輸線。生產前,應使用模擬、時域反射計 (TDR) 和示波器測量來驗證設計。

光學回饋展示了這種架構的實際應用。您只需在現有測試平台上新增一個感測器,測量實際輸出並將其與設定值進行比較,然後讓控制器每秒調整流程輸入數百到數千次,即可建立這樣的架構。這就是最純粹的高精度閉環控制。

光學回饋會帶來實際成本:感測器會增加資本支出,需要校準和維護,引入故障模式,並可能增加延遲。如果測量時間比製程時間延遲相當一部分,回授可能過晚到達,從而破壞迴路的穩定性。

元件選擇

傳感器和執行器

感測器和執行器協同工作。感測器捕捉實際狀態,執行器則負責縮小與目標值的差距。感測器的精確度決定了您看到的實際輸出與實際情況的吻合程度。執行器的校正動作決定了您縮小誤差的速度。校準不良的感測器會扭曲測量輸出並導致錯誤的控制動作,因此需要定期校準以確保精確度。

選擇感測器時,請根據系統需求和環境進行配對。在決定購買某個部件之前,請檢查以下因素:

  • 壓力範圍和精度,以及響應時間和頻率響應

  • 介質相容性和溫度補償

  • 尺寸和安裝限制、輸出類型以及長期漂移

  • 您所在行業的監管合規性

精度至關重要。解析度不等於精確度,零點偏移、量程誤差、動態範圍、滯後和重複性都會影響最終結果。誤差會累積,導致系統不穩定或效率低。應將感測器放置在能夠捕捉真實情況的位置,避免使用會增加延遲的長管,屏蔽線路免受噪音幹擾,並確認動態響應與您的運動系統相符。

將組件與精確目標相匹配

將元件佈局和元件選擇視為一個整體設計決策。在精密平台設計中,首先根據目標控制頻寬設定控制器參數,然後選擇比例增益以最大化頻寬,同時滿足閉環靈敏度函數的穩健性要求。感測器和執行器的佈局及權重選擇直接影響控制器設計。實際平台還存在執行器重量和位置的限制。這表明元件佈局是與頻寬和穩健性目標協同設計的,而不是獨立選擇的。

在控制迴路內部,感測器回授訊號輸入到PID控制器。您可以根據壓力變化調整比例增益,積分作用用於穩定漂移,微分阻尼用於抑制突發尖峰引起的過衝。這就是高精度閉環控制如何將元件選擇轉化為可重複結果的原理。從您的精確度目標出發,然後讓它驅動每個感測器和執行器的決策。

性能與權衡

準確性和穩定性指標

你無法改進你沒有測量過的東西。時域指標捕捉指令改變後輸出的變化。頻域指標捕捉迴路在各種輸入下的響應。

域

用於評估準確性和穩定性的指標

時域

上升時間、穩定時間、超調量百分比、穩態誤差

頻域

頻寬、增益裕度、相位裕度、靈敏度峰值

單憑穩定性無法說明太多問題。考慮兩個穩定的系統。系統 A 在0.3 秒內穩定下來,超調度為 5%,控制力道適中。系統 B 在 12 秒內穩定下來,超調量為 180%,且致動器已飽和。兩者都很穩定,但只有其中一個系統在實際應用中可用。穩定性是二元的,而性能是連續的。

增益裕度和相位裕度量化了系統運作與不穩定狀態的接近程度。之所以需要這些裕度,是因為模型永遠不可能完全精確,運作條件會不斷變化,而且感測器和執行器也並非完美無缺。高性能係統會在穩定性邊界附近運行,但絕不會觸及邊界。設計裕度就是設計魯棒性。

開環與閉環的權衡

開環系統成本更低,設計維護也更簡單。它們適用於變化較小的簡單應用,但精度和適應性較差。閉環系統成本更高,設計工作量更大,但精度和適應性更強。即時調節功能使其成為工況變化顯著或需要嚴格控制製程時的理想選擇。

尺寸

開環控制

閉環控制

價格

價格更低;無需反饋感測器

由於採用了感測器和先進的控制器,價格更高。

複雜

結構更簡單;處理能力要求更低;易於維護

結構更複雜;需要回饋迴路和調節;調節不當可能導致不穩定。

性能

無法校正幹擾;如果工廠參數變化,精度會降低。

精度高;能適應磨損、熱膨脹和變化的負荷;穩定速度快

最合適

簡單、低變動性的「設定後即可忘記」應用

安全關鍵型或高速自動化,其中自我修正至關重要

開環系統成本較低,設計和維護也更簡便,因此適用於變化較小的簡單應用,但其精度和適應性較差。閉環系統雖然更複雜、成本更高,但精度和適應性更強,其實時調節能力使其成為工況變化顯著或需要嚴格控制製程時的理想選擇。

當幹擾真實存在且容差要求嚴格時,高精度閉環控制才能真正體現其價值。根據具體應用選擇合適的架構,您只需為所需的精度付費。

高精度閉環控制的實際應用

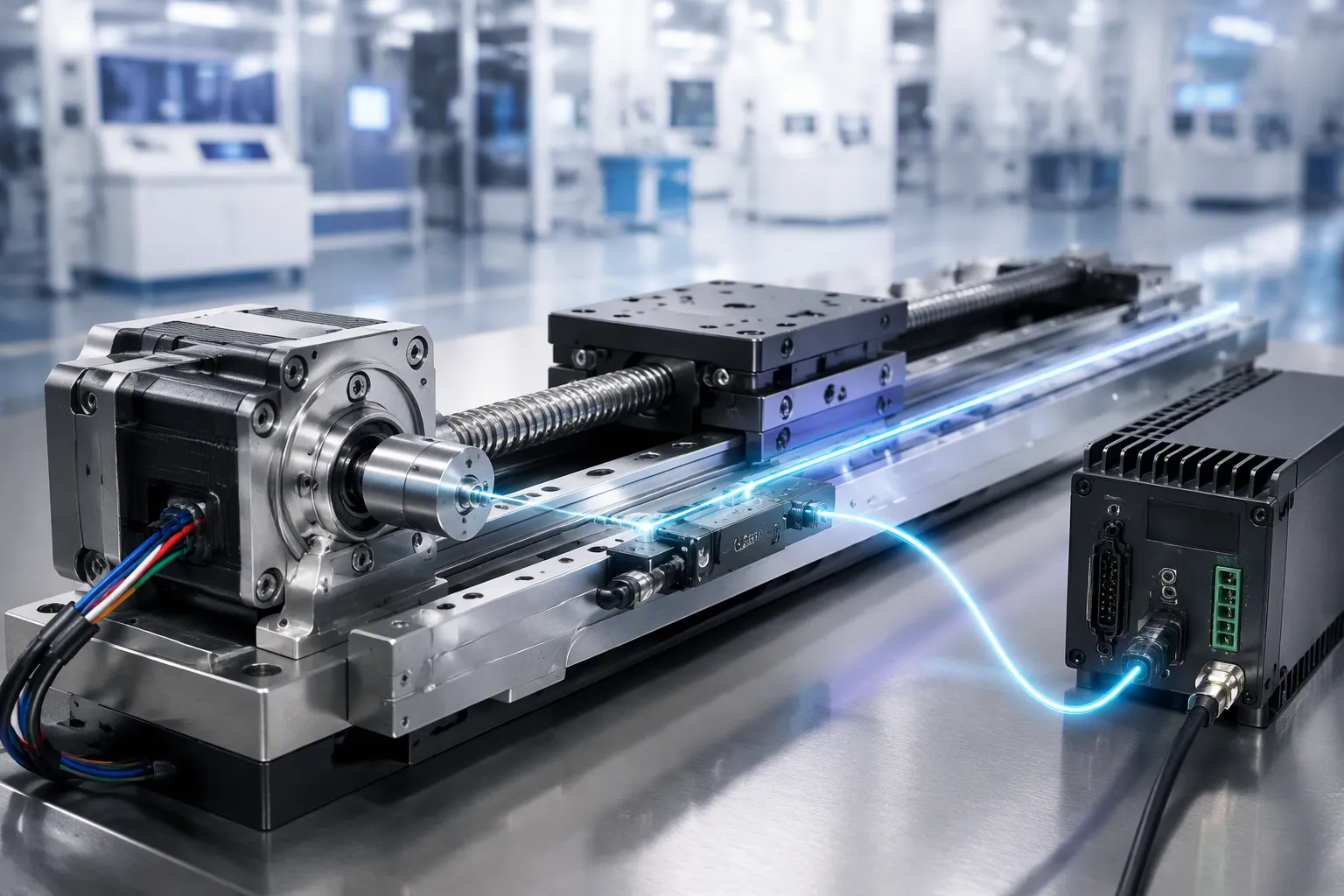

高精度閉環控制的實際應用

行業實例

閉環系統廣泛應用於各行業。它們都利用持續回饋來監控效能,並修正與設定目標值的偏差。下表展示了這種方法的優勢所在及其帶來的實際效果。

產業/應用

閉環控制帶來的性能提升

多軸工具機(CNC加工、半導體製造)

亞微米級定位精度;減少導致品質缺陷和材料浪費的微小運動偏差

拾放機器人

穩定軌跡控制

伺服系統

最小化過沖和振盪

協調運動序列(自動化裝配線)

可預測的重複性

協作機器人(cobot)與自動導引車(AGV)

透過力矩感測器、整合式編碼器和先進的馬達驅動器,實現輕柔的互動、順應的運動和限力行為,從而打造安全的人機共享工作空間,並適應多變的任務和非結構化環境。

半導體製造業清晰地展現了這一模式。小型化趨勢對準精度提出了更高的要求,而開環定位無法滿足此需求。此外,設備還必須能夠快速完全停止運動。本文提出的解決方案採用五相步進電機,並採用全閉環控制(CVD系列)。開環階段利用馬達在定位初始階段的高反應速度。位置指令完成後,來自外部感測器(例如線性編碼器)的回饋會校正指令位置與實際位置之間的差異。這種方法能夠實現亞微米級的高精度定位,與配套線性編碼器的分辨率相匹配。

案例研究詳解

考慮一台需要亞微米級對準的半導體製造設備。問題始於開環定位。設備發出移動指令,但實際位置會發生漂移。微小的運動偏差會導致品質缺陷和材料浪費。團隊需要一個既能保持位置穩定又不犧牲速度的解決方案。

該方案包含兩個階段。首先,在每次定位移動開始時,系統以開環模式運行五相步進馬達。此步驟利用馬達的高反應速度快速接近目標。其次,位置指令完成後,外部感測器接管控制。線性編碼器測量實際位置並將資料回饋給控制器。控制器比較指令位置和實際位置,然後校正差異。

經過調校,定位精度達到了亞微米等級。該系統的分辨率與配套的線性編碼器相匹配。這結果展示了高精度閉環控制在實際應用中的工作原理。首先設定一個明確的精確度目標,選擇能夠滿足該目標的元件,然後利用回饋來縮小差距。開環階段提供速度,閉環階段提供精確度。兩者結合,即可實現速度和精度的雙重目標。

現在你已經掌握了全部情況。你了解了回饋迴路的工作原理、實作方法,以及如何調整和選擇元件以獲得可靠的精確度。記住一個關鍵點:精確度來自於良好的回饋設計、細緻的調整和嚴謹的元件選擇三者結合。任何一個環節都無法單獨決定最終結果。

展望未來,更快的感測速度和更智慧的控制演算法將提升高精度閉環控制的效能。首先要設定一個明確的精度目標,然後根據實際效能不斷迭代最佳化。隨著科技的進步,這種習慣將對您大有裨益。

常見問題

何時應該選擇開環控製而不是閉環控制?

對於變化較小的簡單作業,選擇開環控制。這類系統成本更低,設計工作量也更少。當公差要求嚴格或工況變化較大時,則應選擇閉環控制。反饋感測器和參數調整會增加成本,但可以提高精度和抗干擾能力。

你的控制迴路需要運行多快?

根據精確目標設定循環速率。頻寬通常約為循環速率的 1/20 到 1/50。因此,5 kHz 的循環速率支援約 100–200 Hz 的指令保真度。更快的循環速率追蹤效果更好,但會放大感測器雜訊。

你總是需要PID控制器嗎?

不。 PID 控制器適用於許多迴路,但前饋控制器可以在誤差形成之前處理可重複的擾動。混合設計結合了這兩種方法。只有當你的過程具有強非線性或高度耦合時,才應考慮基於模型的方法。控制器的選擇應與具體任務相符。

更高的感測器解析度是否能保證更高的精度?

不,分辨率並不等於精度。零點偏移、量程誤差、滯後和重複性都會影響最終結果。校準不當的感測器會導致錯誤的校正。請定期進行校準,並確認動態響應與您的運動系統相符。

如何啟動一個高精度回饋專案?

首先設定一個清晰的精度目標。讓這個目標驅動每個感測器和執行器的選擇。建立迴路,然後進行調優並測量實際效能。在此基礎上不斷迭代。精準度源自於回饋設計、精心調優和嚴謹的組件選擇三者的完美結合。
