工程師在所有嵌入式設計中都面臨著一個核心挑戰：如何在感測精度、無線可靠性和電池續航時間之間取得平衡。提升其中一項指標往往會犧牲另一個指標。本指南將低功耗無線感測視為一門實務學科，而非理論探討。它遵循清晰的設計流程：需求、感測器、無線協定、資料收集、電源管理、實作和驗證。每個階段都提供可操作的決策和權衡建議，以應用於實際部署。讀者在建立低功耗節點時，會發現許多可立即應用的實作技巧。此方法始終以應用為導向，因此每個選擇都源自於明確的需求。
關鍵要點
首先明確對感測範圍、電池壽命和環境的要求。
選擇功耗最小的感測器和訊號調節器。
選擇一種能夠平衡傳輸距離、數據速率和能耗的無線協定。
設計資料採集鏈，透過節點上處理來減少無線電流量。
使用睡眠模式和占空比循環來延長電池壽命。
考慮採用能量收集和儲存技術進行長期部署。
優化韌體和射頻佈局，避免隱性功耗。
透過台架測試和現場部署來驗證設計，以便及早發現問題。
低功耗無線感測：需求與限制
以應用為導向的架構設計方法首先要明確節點必須完成的任務。工程師首先列出感測任務、部署地點和維護預算。然後，他們選擇能夠滿足這些需求且能耗最低的組件。這種方法既能滿足應用需求，又能最大限度地降低功耗。同步無線感測器網路可以作為一種低成本、低功耗的解決方案，用於在嚴苛環境下進行環境監測。同樣的邏輯適用於任何無線感測器網路設計，因為後續的每個決策都會繼承這一階段的約束條件。
應用驅動的需求
感測範圍、解析度和取樣率
團隊會定義節點需要測量的內容以及測量精確度。土壤濕度探頭所需的測量分辨率與振動監測器所需的分辨率不同。取樣率取決於實體過程，而非韌體的便捷性。更快的取樣率會增加轉換能耗和無線電流量，因此工程師需要針對每項增加進行明確的論證。
電池壽命和維護週期
目標運行時間決定了整個節點的能量預算。每年僅需工作人員維護一次的站點與每月維護一次的站點所需的電池類型不同。氯化亞砜鋰 (LiSOCl₂) 電池因其高能量密度、低自放電率和長壽命而適用於密封式設計。維護計劃還必須涵蓋校準維護，而校準維護的成本甚至高於電池本身。
環境和部署限制
溫度、外殼和防護等級
戶外安裝必須在-40°C至+65°C的極端溫度範圍內正常運作。設計人員在選型前會根據該溫度範圍對每個零件進行驗證。 IP66、IP67和IP68等高防護等級要求終身密封，因為感測器必須自主運作十年或更長時間。矽膠或環氧樹脂灌封可以保護電子元件並提高機械完整性，但會限制散熱。因此，散熱管理轉移到PCB本身，利用銅箔散熱，並以高效穩壓器取代高功率元件。防爆型Ex d外殼可防止內部點火，但其作用類似法拉第籠，會衰減無線電訊號。本質安全型Ex i設計增加了嚴格的能量限制，因此需要從一開始就內建箝位電路來抑制傳輸脈衝。
範圍、拓撲結構和節點數量
鏈路距離和節點數量決定了網路架構。工程師可以根據需要選擇感測器節點類型和網路拓撲結構，包括星型、網狀以及融合了兩者特性的混合無線感測器網路。清楚了解無線感測器網路的工作原理有助於團隊正確地配置網關和中繼器的數量。
需求可追溯性矩陣
將需求映射到設計決策
可追溯性矩陣將每個需求與一個部件和一次測試關聯起來。它確保無線感測器網路的各個組件都符合最初的設計要求。
需求 | 設計決策 | 測試標準 |
|---|---|---|
戶外操作 | 額定部件，IP67外殼 | 浸泡和熱循環 |
一年運行時間 | LiSOCl₂電池，佔空比循環 | 測得的電流曲線 |
長鏈路範圍 | 選定的無線電和天線 | 靶場步行測試 |
設定驗證通過/失敗標準
每一行都對應著一個可衡量的限值。團隊會在硬體到貨前記錄測試方法和驗收閾值。這種嚴謹的流程確保了無線感測器網路核心組件的可靠性，並能及早發現弱點。這樣，評審人員就能追溯無線感測器網路硬體的每個元件，直到滿足既定的需求。
感測器和訊號調理的選擇
按功耗劃分的感測器技術
類比輸出感測器與數位輸出感測器
類比感測器輸出連續的電壓或電流。它們需要外部類比數位轉換器 (ADC) 和乾淨的參考電壓。數位感測器透過 I2C 或 SPI 介面傳輸讀數，通常包含內部轉換電路。數位裝置簡化了韌體並減少了引腳數量。模擬器件在需要自訂增益或濾波訊號時更具靈活性。工程師需要權衡每種方案的轉換能耗和介面開銷。
待機電流和喚醒時間
待機電流和喚醒時間決定了節點取樣的頻率。喚醒速度慢的裝置會迫使MCU保持喚醒狀態更長時間，而這段空閒時間會消耗單元的電量。下表對常見的感測器系列進行了定性比較，因為具體數值取決於所選裝置。
感應器類型 | 典型電流消耗 | 喚醒行為 |
|---|---|---|
類比電阻式電路（例如，熱敏電阻） | 通電時持續偏壓電流 | 近乎瞬時，受訊號調理限制 |
數字I2C/SPI（例如，濕度、壓力） | 待機時間短，轉換期間較高 | 轉換時間起主導作用 |
頻率輸出（例如，風速計、流量計） | 僅在計數時耗電。 | 門控時間設定測量窗口 |
訊號調理鏈設計
放大、濾波和阻抗匹配
訊號調理鏈將原始感測器訊號轉換為類比數位轉換器 (ADC) 可以接受的訊號。儀表放大器放大微弱的差分訊號。低通濾波器濾除目標頻帶以上的雜訊。阻抗匹配防止訊號源對 ADC 輸入端造成負載。每一級都會增加靜態電流，因此此級電路會根據實際訊號調整增益和頻寬。
減少活性組件數量
更少的主動元件意味著更少的漏電和更少的故障點。設計人員盡可能將濾波和增益整合在同一級中。如果精度要求允許，他們會選擇具有整合訊號調理功能的感測器。每減少一個運算放大器，就能減少物料清單成本和睡眠電流。
感測器功率門控和校準
轉軌和負載開關
電源門控技術可以消除採樣間隙感測器的待機功耗。良好的設計實務始於電源軌時序控制。設計人員將一個高側開關的電源正常輸出連接到下一個開關的啟用引腳，從而防止部分供電狀態和疊加浪湧電流。具有內部轉換速率控制的負載開關積體電路可以實現溫度範圍內平滑的斜坡響應。韌體應為電源正常轉換添加時間戳，以便捕獲密封節點中的緩慢上升或意外下降。隔離單元箝位浮動輸出，保持暫存器則保存配置，從而避免感測器模組在喚醒時完全重新配置。
校準、驗證和維護計劃
校準確保讀數在十年以上的使用壽命內保持準確。團隊在設計階段就制定了校準週期和驗證方法。現場檢查會將節點與參考感測器進行比較。維護訪問涵蓋校準和電池維護，因此計劃人員將這些任務打包在一起。
選擇適合低功耗和遠距離傳輸的無線協議
根據範圍、速率和功率匹配協議
短期、中等利率選項
無線電協定的選擇決定了每次傳輸的能量消耗。工程師在最終確定協議之前，會從傳輸距離、吞吐量和電流消耗等方面對候選協議進行比較。
協議 | 範圍 | 數據速率（吞吐量） | 電源消耗功率 |
|---|---|---|---|
廣域網 | 2–15 公里 | 0.3–50 kbps（低） | 非常低 |
Zigbee | 10–100 米 | 250 kbps（中） | 低 |
線/物質 | 10–100 米 | 250 kbps（中） | 低 |
藍牙LE | 1–50 米 | 1–2 Mbps（高） | 非常低 |
藍牙低功耗（Bluetooth LE）以短距離換取高吞吐量。 Zigbee 和 Thread 則介於兩者之間，它們以低功耗和短距離提供中等吞吐量。
長期、低利率選項
短距離技術，例如 Wi-Fi 和低功耗藍牙 (BLE)，因其高數據吞吐量和與現有基礎設施的兼容性而被廣泛採用…當遠距離傳輸和低功耗比頻寬更重要時，低功耗廣域網路 (LPWAN) 技術就成為極具吸引力的替代方案。 LoRaWAN 和 NB-IoT 等協定針對大範圍低功耗通訊進行了最佳化…然而，為了實現這種效率，它們通常會犧牲更高的資料速率和即時通訊能力。
LoRa 使用 Chirp 擴頻技術，擴頻因子從 SF7 到 SF12。更高的擴頻因子可以擴大傳輸距離，但會降低資料速率並增加能耗。在 125 kHz 頻道下，資料速率範圍為0.25 kbps 到 5.47 kbps。現場測試表明，在 SF10 和 10 位元組有效載荷下，傳輸距離可達 7.5 公里。
網狀拓撲
混合無線感測器網路結合了星型鏈路和網狀鏈路。網狀鏈路的跳躍可以擴展覆蓋範圍，但每次跳躍都會消耗無線電時間。設計者會將跳躍次數計入節點的能量預算。
鏈路預算和每位元能耗
發射功率與接收靈敏度
更強的發射訊號和更靈敏的接收器都能提高鏈路裕量。但這兩種方法都需要消耗能量或成本。工程師需要權衡它們與佔空比之間的關係。
協定堆疊開銷和重試
頭部、確認和重試都會消耗能量，每個傳輸的位元都會消耗能量。重試風暴會迅速耗盡蜂窩單元。設計人員會控制有效載荷的大小，並儘早確認鏈路品質。
監理與生態系契合度
佔空比限制和區域頻段規則
佔空比是指設備在給定時間內可以進行傳輸的時間百分比。歐洲在 868 MHz 頻段採用 1% 或 0.1% 的佔空比限制。北美則遵循「先聽後說」規則。亞洲各國的規定不盡相同。

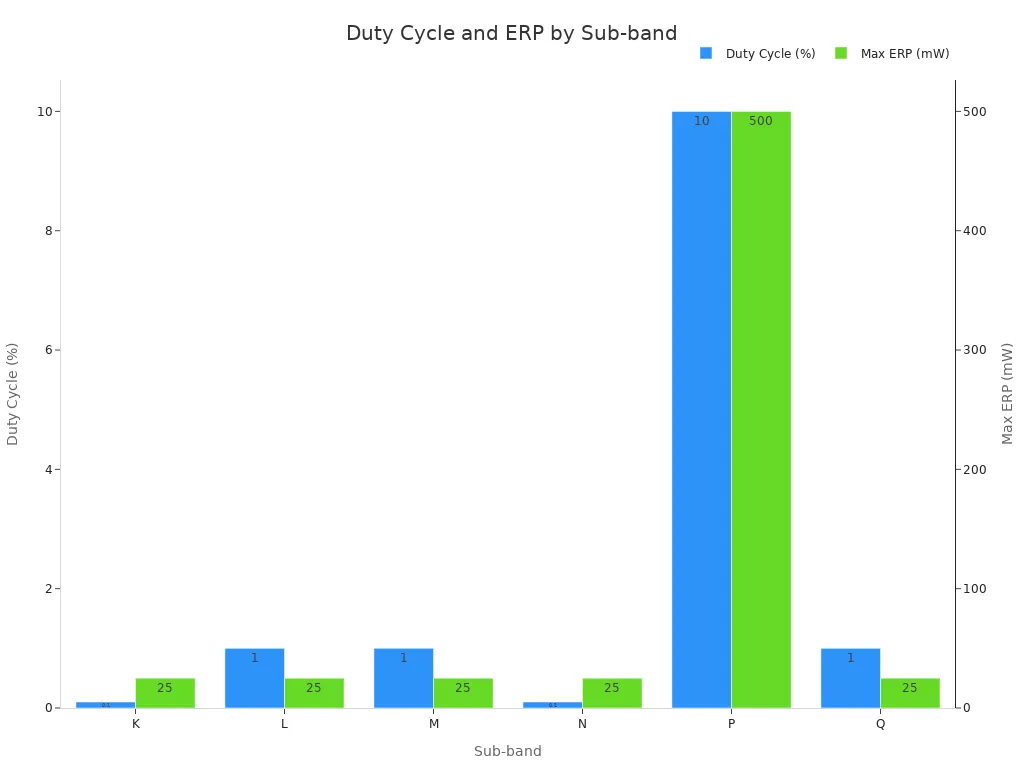

子帶 | 頻率範圍 | 佔空比 | Max ERP |
|---|---|---|---|
K | 863–865 兆赫 |
| 25毫瓦 |
L | 865–868 兆赫 | 1% | 25毫瓦 |
M | 868–868.6 兆赫 | 1% | 25毫瓦 |
N | 868.7–869.2 兆赫 |
| 25毫瓦 |
P | 869.4–869.65 兆赫 |
| 500毫瓦 |
Q | 869.7–870 兆赫 | 1% | 25毫瓦 |
頻繁更新的應用程式可能需要更多網關來分散負載並保持合規性。
網關、雲端和設定相容性
網關和雲端平台必須與所選無線電模組相符。配置工具和韌體更新也會影響最終選擇。團隊會在最終確定設計方案之前驗證生態系統相容性。
數據採集鏈的設計
無線數據採集系統能夠對實驗進行端到端的監控、記錄和控制。整個流程從感測器開始，依序經過訊號調理、轉換、處理、緩衝，最終到達無線電收發器。每個模組都會將資料傳遞給下一個模組，而每個模組都會增加延遲和能耗。了解無線感測器網路運作原理的工程師可以將處理環節部署在最節能的位置。無線感測器網路硬體的各個元件必須協同工作，因為任何一個運作緩慢的模組都會拖慢其後所有模組的運作速度。
採樣和轉換架構
ADC解析度和取樣率
解析度和取樣率決定了轉換能耗。低功耗CMOS BLE接收器可能只需要大約4位元分辨率，這是基於最大阻塞條件下9 dB的最低信噪比要求得出的。此類接收器的取樣率通常在10 MHz到14 MHz之間。這些數值平衡了量化雜訊和處理頻寬。感測ADC通常需要更高的位數和更低的取樣率，因此工程師會根據每個訊號的具體情況來設計轉換器的參數。
過採樣和平均法用於降噪
過採樣將量化雜訊分散到更寬的頻帶上。然後透過平均來消除大部分噪音。該技術以轉換時間為代價來換取有效解析度。設計人員僅在訊號頻寬允許額外取樣的情況下才應用此技術。
節點上處理和資料縮減
閾值分割、特徵提取與壓縮
節點內處理會在無線電流量開始前將其截斷。閾值處理僅在讀數超過閾值時才發送警報。特徵提取將波形簡化為幾個描述性值。壓縮進一步縮小有效載荷。這些步驟支援即時擷取和監控，而無需持續傳輸。
邊緣濾波可縮短無線電開啟時間
邊緣濾波從源端去除冗餘樣本。節點傳輸的是摘要資料而非原始資料流。無線電開啟時間縮短，能耗預算改善。
緩衝和傳輸調度
FIFO 容量規劃與突發傳輸
可設定的 FIFO 中斷閾值（1 到 32 字）可讓設計人員調整傳輸行為。較小的閾值會導致頻繁傳輸，此時喚醒開銷會佔據大部分能耗。較大的閾值會產生突發式傳輸。在最大閾值 31 時，MCU 功耗降至約 0.5 mW。緩衝區將取樣聚合為一個通訊事件，從而降低無線電啟動開銷。 4 Mbps PHY 可在鏈路裕量允許的情況下縮短空中傳輸時間，而 2 Mbps PHY 則可在鏈路較弱的情況下增強穩健性。
時間戳和資料完整性檢查
每筆記錄都包含時間戳記和校驗和。時間戳使網關能夠在突發傳輸後重建順序。完整性檢查可在損壞的訊框到達資料庫之前將其擷取。在混合無線感測器網路中，跳數會增加延遲，因此準確的時間戳顯得特別重要。任何無線感測器網路的設計者都會選擇重傳次數，以降低傳輸可靠性。無連線操作適用於本地緩衝並間歇性傳輸的節點。這些實踐確保了無線感測器網路在任何規模下都具有可靠性。
電源管理和能源效率
電源管理和能源效率決定了節點能否完成服務週期。無線電模組和感測器以脈衝形式消耗能量，韌體必須將這些脈衝與較長的空閒期隔離。一套完善的電源管理方案可以將一個小型基地台擴展為一個可運行多年的部署。這一階段也與先前低功耗無線感測決策密切相關，因為每種協定和感測器的選擇都會設定一個最低功耗。
睡眠模式和占空比
MCU低功耗狀態和喚醒來源
微控制器大部分時間都處於休眠狀態。工程師會將每項活動對應到一個特定的狀態和一個特定的喚醒來源。
低功耗/活動狀態 | 產品說明 | 相關尾流源 |
|---|---|---|
關閉 | 微控制器保持空閒狀態，但消耗的能量極少，因此在需要時可以進入睡眠狀態。 | 外部觸發/電壓監控復位 |
寵物床 | 節點節省能量並等待下一個預定動作 | 預先定義日程或喚醒接收器 (WuRx) 訊號 |
空閒（僅監聽） | 節點僅監聽，不發送數據 | 傳入請求訊號 |
傳輸/接收/處理 | 完全活動模式；比之前的階段消耗更多能量 | 一旦收到有效的喚醒請求，即可按需啟動。 |
喚醒接收器以微瓦級的功耗持續工作，並保持主處理器關閉狀態，直到收到帶有唯一識別碼的請求。電壓監控器（例如 TS831）會在冷啟動時觸發重設引腳。重設狀態的電流消耗遠大於工作狀態，因此團隊必須在能量預算範圍內進行管理。
設計佔空比計劃
此調度程序規定了節點喚醒、取樣和傳輸的頻率。工程師會根據實體流程和維護計畫來調整喚醒時間。他們會將工作集中到一個喚醒視窗內，以避免重複啟動帶來的額外成本。混合無線感測器網路在這方面需要格外注意，因為中繼節點需要承載鄰居節點的流量，無法像其他節點一樣深度休眠。
能量收集和存儲
收穫方式和尺寸
太陽能、熱能和振動能源各有其適用場景。太陽能適用於日照穩定的戶外環境，熱能適用於溫度梯度穩定的機械設備，而振動能則適用於泵浦和馬達。實用的設計方案將太陽能採集與低功耗藍牙 (BLE) 通訊和超低功耗電源管理積體電路 (PMIC) 結合。現場演示展示了由 e-peas 能量採集 PMIC 供電的低功耗藍牙感測器節點，這些節點無需使用一次性電池即可獨立運作。 LTC3108缺少最大功率點追蹤 (MPPT) 功能，無法追蹤太陽能板的最大功率點。更好的選擇是 BQ25570，它提供 MPPT 功能並具有更低的靜態電流，但冷啟動電壓較高；以及 SPV1050，它是混合電源和薄膜電池充電的最佳整合方案。 Cypress 將其 S6AE101A PMIC 與 EZ-BLE PRoC 模組配合使用；此 PMIC 的功耗低至1.2 µW，工作電流低至 250 nA。
儲存和充電週期管理
儲能裝置可以彌補收割和需求之間的缺口。超級電容器和固態電池在這方面表現出色。電源管理積體電路（PMIC）負責管理充電循環，並保護電池免受過充和過放的影響。電池容量的設計應基於最不利的黑暗期，而不是平均日照時間。
功率分析與能量預算
目前分析工具和技術
工程師使用源測量單元或專用功率分析儀測量實際電流曲線。他們會分別採集睡眠電流、喚醒瞬態電流和無線電脈衝電流。台架測量能夠揭示數據手冊中隱藏的啟動尖峰。
單節點能量預算模型
每個節點的模型會從其初始能量中減去模擬的發射和接收能量。發射能量與資料包大小和距離成正比，放大器項在自由空間中與距離的平方成正比，在多徑情況下與距離的四次方成正比。簇成員和簇頭各自擁有獨立的預算。透過抽樣預算可以清楚地展示能量消耗情況。
元件 | 佔空比 | 能源份額 |
|---|---|---|
睡眠電流 | 連續 | 最大份額 |
感測器採樣 | 定期 | 中度 |
無線電傳輸 | 突發 | 中度 |
處理中 | 短窗口 | Small |
這種建模方法有助於無線感測器網路（WSN）設計評審，並確保能源效率目標的準確性。儘早追蹤這些數據的團隊既能保證能效，又能確保WSN的整體進度。
建構無線感測器網路的設計考量

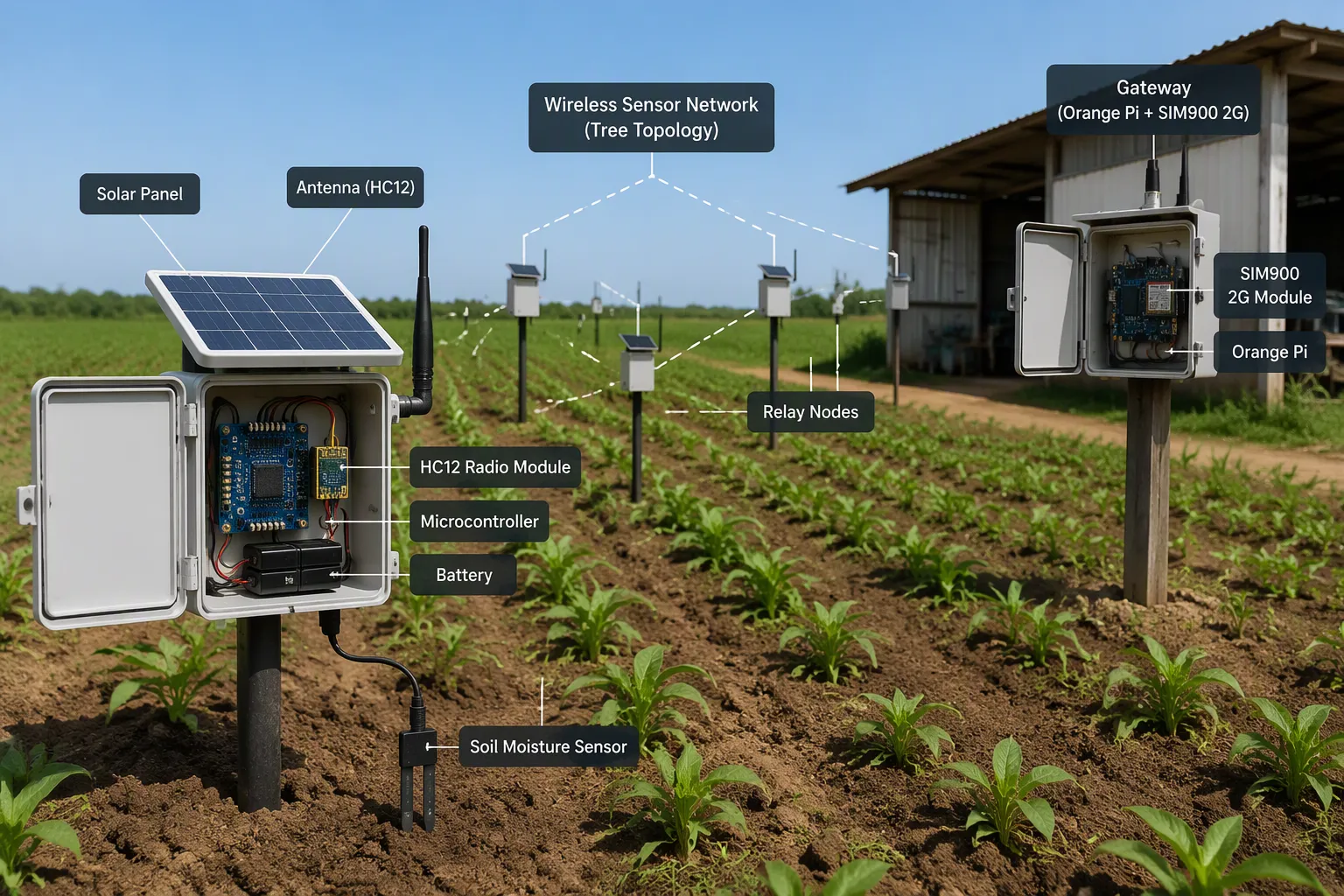

分散式資料採集與控制系統能夠以低成本實現農業電腦化管理。一種田間配置方案將HC12無線模組（433.4–473.0 MHz，100通道，100 mW，200–1000 m範圍）與樹狀拓樸結構的中繼節點結合。 Orange Pi單板電腦作為網關，SIM900 2G模組將精簡後的日誌傳輸到雲端。每個田間節點都整合了一個微控制器、一個土壤濕度感測器、一個HC12模組和一個太陽能供電單元。這種配置方案既保證了無線感測器網路（WSN）核心組件的成本低廉，又能覆蓋大範圍區域。下文所述的WSN建構設計考量適用於任何規模的無線感測器網路。
天線設計與射頻佈局
PCB天線與模組化天線的權衡
印刷天線可以節省成本和電路板空間。模組化天線簡化了認證和調諧過程。工程師在選擇天線時會權衡外殼材料、接地平面尺寸和生產範圍等因素。
地面平面、匹配和禁止入內規則
接地平面是天線的一部分。過小或破碎的接地平面會導致輻射器失諧並縮短傳輸距離。匹配網路下方需要可靠的參考點。禁入區域必須避免銅、導線和電池金屬。這些規則應納入每個無線感測器網路（WSN）設計的佈局審查中。
幹擾與共存
頻道選擇和跳頻
2.4 GHz ISM頻段的干擾通常出現在WBASN、WiFi和Zigbee等共址技術之間。幹擾可分為網內幹擾、網間幹擾、跨域幹擾。緩解方法主要分為五大類：功率控制、基於MAC的干擾、認知無線電幹擾、超寬頻幹擾和訊號處理方法。透過MAC協定進行通道切換和手動超幀調度可以降低幹擾並最小化發射功率。動態共存管理（一種基於IEEE 802.15.4的MAC調度演算法）可讓節點自行偵測和解決共存問題。它利用信標替換和通道切換來清除信標和資料衝突。
與 Wi-Fi 和其他 2.4 GHz 流量共存
在無線感測器網路中，Wi-Fi 流量佔據主導地位。團隊會選擇空閒頻道、錯開喚醒視窗並重試失敗的訊框。混合無線感測器網路需要額外的裕量，因為中繼跳數會增加衝突的機率。
低功耗韌體優化
中斷驅動架構和空閒循環
與基於輪詢的系統相比，中斷驅動架構展現出卓越的電源效率，平均電流消耗降低了40-80%。
處理器應保持休眠狀態，直到事件到來。連接到 GPIO 喚醒線的感測器中斷引腳取代了定時器輪詢。短週期定時器會浪費能量，因為每次喚醒都需要支付時脈啟動、上下文恢復和穩定所需的固定成本。將週期從 10 毫秒縮短到 1 秒可以顯著降低平均電流。工程師會盡量保持中斷處理程序簡短且非阻塞，並使用原子操作來保護共享資料。
編譯器標誌、時脈門控和程式碼大小
生產版本應停用 JTAG 和 SWD，然後將這些引腳重新配置為普通的 GPIO。預處理器保護程式應編譯掉UART printf 日誌記錄，因為開啟的 UART 驅動程式會阻塞待機狀態，並可能導致電流消耗增加十倍。未使用的浮空 GPIO 需要設定為輸出低電平或使用上拉電阻，因為未連接的輸入會產生振盪並消耗微安培級電流。 DMA 在 CPU 睡眠期間傳輸 SPI 和 ADC 資料。使用精簡的鏡像也有助於提高性能。
射頻佈局和韌體檢查清單
將天線放置在電路板邊緣，並在匹配網路下方設置連續的接地平面。
將電池、屏蔽罩和金屬外殼放置在天線禁入區域外。
驗證在生產公差範圍內匹配的網絡，而不僅僅是在一個原型上。
將收音機的電源和接地線佈置成短而寬的線路。
使用中斷代替輪詢循環，並減少活動指令的數量。
管理 MCU 電源模式之間的轉換，平衡喚醒時間和節能效果。
使用後關閉 UART 句柄或切換到回調模式。
每次韌體變更後都會記錄睡眠電流。
超低功耗無線感測器系統也可以建構成獨立的毫米級感測和通訊平台。這些平台對同樣的規則要求更高：微型天線、緊湊的接地平面以及幾乎始終處於休眠狀態的韌體。在無線感測器網路（WSN）中，合理的功率管理和謹慎的通訊決定著節點能否在其服務週期內存活。先前選擇的感測器節點類型和網路拓撲結構仍然會影響最終的佈局和程式碼決策。例如，混合無線感測器網路部署必須在規劃天線位置的同時，也規劃中繼休眠計畫。無線感測器網路硬體的組件和WSN韌體協定堆疊的組件應該進行統一的審查。低功耗節點的成敗取決於這些細節。如果團隊將這些WSN建構的設計考量視為一個整體問題，就能交付持久耐用的節點。
案例研究：環境監測節點

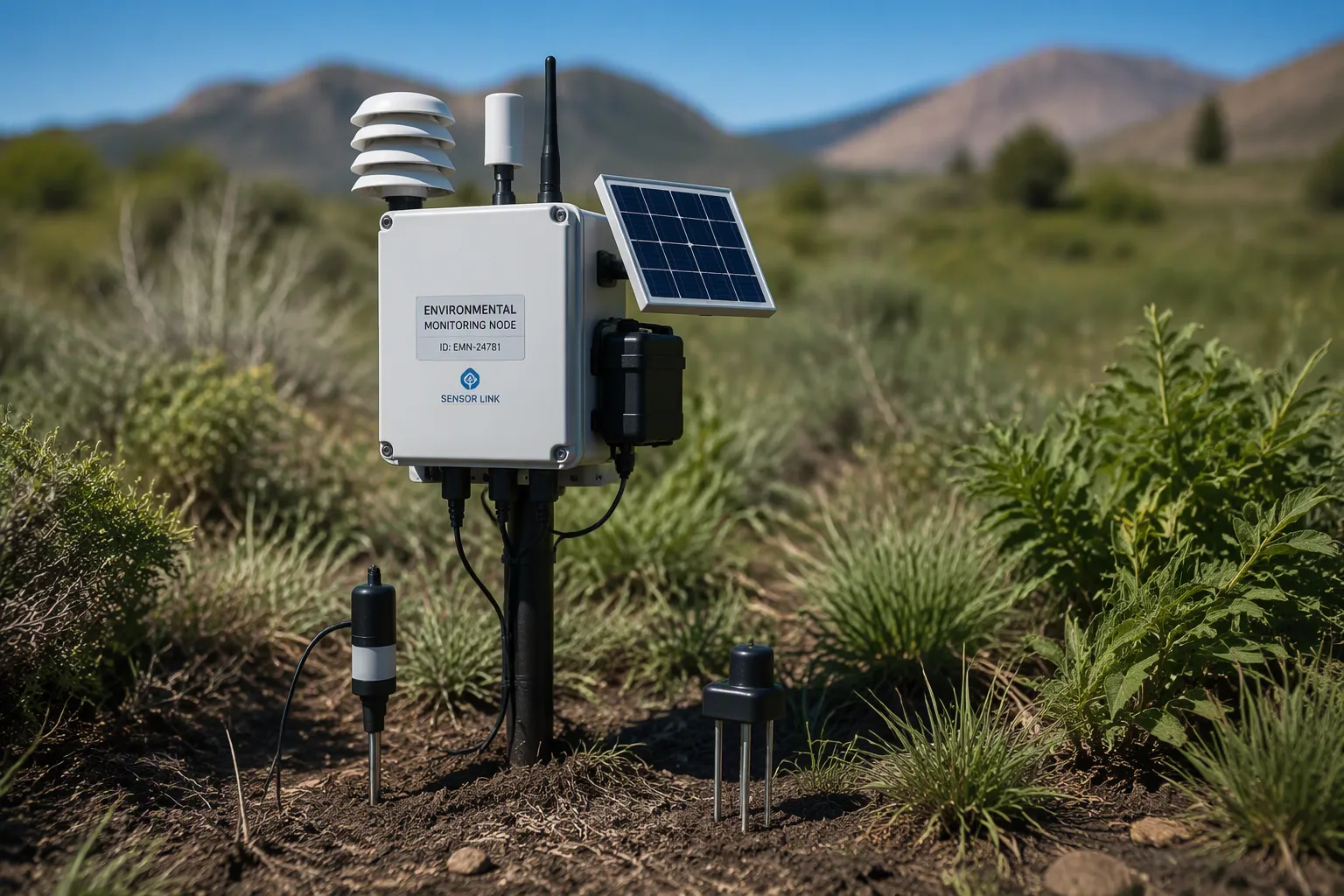

一款電池供電的環境節點展示了早期設計階段如何在實踐中融合。團隊的目標是設計一個密封的戶外單元，用於從遠端現場報告溫度、濕度和土壤水分。從電池化學成分到無線電調度，低功耗無線感測指導著每一個選擇。該節點必須能夠在無人值守的情況下運行數年，因此設計將能耗作為首要限制因素。此範例也藉鑒了已發表的關於環境監測無線感測器網路的研究成果，在這些網路中，長時間無人值守運作比原始吞吐量更為重要。
需求和設計選擇
目標電池壽命和抽樣計劃
研究團隊設定了30分鐘的取樣間隔，並將運行時間與節點的傳輸頻率掛鉤。傳輸次數越多，節點壽命越短，這是可以預見的。
每日傳輸次數（TPD） | 最大電池壽命 |
|---|---|
6噸/天 | 8年 |
12噸/天 | 5年 |
24噸/天 | 3年 |

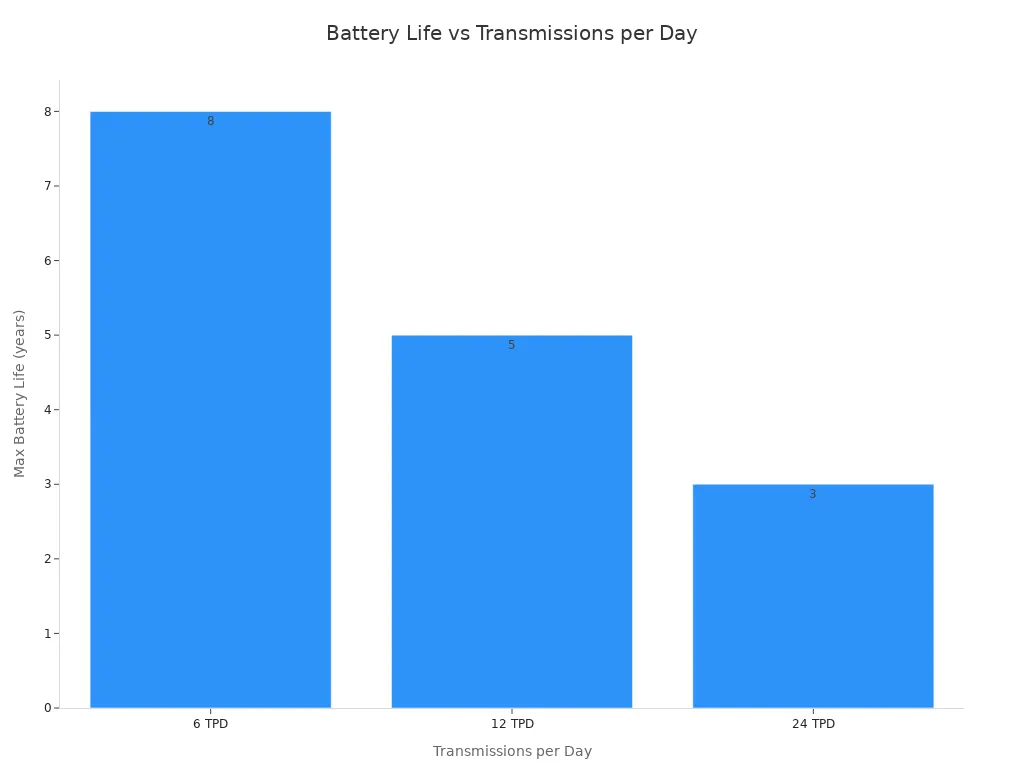

這些估算是基於 30 分鐘的採樣間隔。由於不可充電鋰電池的保質期限制，實際最大使用壽命約為 10 年。下圖顯示了隨著傳輸次數的增加，運行時間下降的速度。
該韌體遵循一個簡單的循環：它以高數據速率對感測器進行採樣，計算諸如均方根電流之類的衍生值，然後無線傳輸該值，並在用戶定義的時間間隔內進入休眠狀態，以最大限度地降低功耗。該團隊還可以啟用變化偵測功能，該功能以使用者定義的時間間隔進行取樣，並且僅在變更超過使用者定義的百分比閾值時才傳輸資料。這種模式可以最大限度地減少無線電開啟時間，並支援多種無線感測器網路應用。
選定的傳感器、MCU 和協議
該設計將數位溫濕度感測器與低功耗微控制器 (MCU) 相結合，後者支援深度睡眠狀態和快速喚醒。遠距離低速率無線電將讀數傳送到網關。團隊選擇這種組合是因為站點位置偏遠且有效載荷較小。此外，還預留了混合無線感測器網路選項，以便日後擴展，透過中繼節點將覆蓋範圍擴展到不平坦的地面。
功率預算和測量結果
預測電流曲線與實測電流曲線對比
團隊在硬體到貨前會建立能耗預算，然後與基準測試結果進行比較。下表以定性方式總結了比較結果，因為特定的電流值取決於所選的組件。
運行階段 | 預測行為 | 測量結果 |
|---|---|---|
沉睡 | 一生能量的主要部分 | 韌體清理後，結果接近預測值。 |
感測器採樣 | 每間隔短爆發 | 略高於根據穩定時間預測的值 |
無線電傳輸 | 突發性強，可隨有效載荷擴展 | 由於重試，弱連結上的數值高於預期。 |
處理中 | 小份額 | 匹配預測 |
測量結果揭示了兩個問題。啟動瞬態電流比數據手冊建議的要大，而對性能不穩定的鏈路進行重試會增加發射能量。這兩個發現都已反饋到設計中。
經驗教訓和設計修改
對類似節點的現場部署揭示了一些反覆出現的問題和解決方法。下表匯總了最有用的解決方法。
現場觀察到的問題 | 已查明原因 | 設計修改/經驗教訓 |
|---|---|---|
射頻範圍縮小 | 網關天線置於太陽能板之間；天線靠近金屬零件；緊湊型平衡-不平衡轉換器佈局；節點封裝損耗 | 安裝外接天線插座；將電池遠離天線；採用更大的直通式巴倫佈局 |
地形阻擋了遠處的節點 | 小坡度地面會衰減低位節點 | 將受影響的節點抬高至約 1 公尺；在丘陵地形上規劃網關位置；開發中繼節點 |
虛假火警 | 在陽光直射下，黑暗背包中的節點過熱。 | 與其提高警報閾值，不如修改運輸程序。 |
Gateway電池無法充電 | 充電電路過熱；平坦的電壓平台掩蓋了故障。 | 改進散熱設計；偵測並報告網關故障；增加遠端重編程功能 |
節點硬體故障 | 生產測試不足；機械應力；手工焊接應力 | 減少機械應力；避免手工焊接；在生產線末端添加自我檢測程序 |
耗費大量精力的部署 | 手動記錄GPS和ID資訊速度慢且容易出錯 | 實現部署流程自動化，並編製相關成本預算。 |
這些經驗教訓將指導下一代硬體的開發。團隊也採取了一些節能措施：在環境穩定時降低取樣頻率；僅在發生事件時喚醒節點；在傳輸前先在本地聚合讀數；在接收器附近時使用較低的發射功率；應用佔空比循環和睡眠模式；以及在可行的情況下進行能量回收。權衡取捨顯而易見：取樣頻率過低會錯過事件，而取樣頻率過高則會耗盡電池電量。
驗證與現場部署
桌上型和靶場測試
驗證工作從實驗室測試開始，分階段推進到實際應用。團隊遵循一套結構化的流程。
在穩定的陰涼處，將節點與可信的參考儀器進行比較，並記錄序號、日期、位置和觀察到的偏移量。
在正常操作條件下（門已關閉，設備正在運行），進行無線鏈路測試，並確認每個節點的報告一致。
斷開網關回程鏈路，以驗證本機儲存和自動復原及上傳功能。
觸發受控警報並確認警報、升級和確認路徑。
查看數天的數據，以區分真正的微氣候與安裝問題（如陽光直射或空氣流通受限）之間的差異。
將網關安裝在樹冠上方，靠近覆蓋中心，靠近穩定的電源和回程鏈路，天線遠離金屬和水。
記錄電池更換計劃，並為網關使用帶有突波保護的受保護永久電源。
綁定網關和節點，分配站點組，驗證每個通道的參數，並設定感知和上傳間隔。
制定維護計劃，包括感測器清潔、外殼檢查、電池更換、無線電檢查和校準審查。
保留一份調試記錄，其中包含參考比較、最終位置、連結測試、警報接收者和審核日期。
試點部署應測試所有三個層面：感測器讀數、無線鏈路以及與平台的網關連接。這種分階段的方法可確保感測器網路部署的可預測性，並在規模擴大之前發現故障。
現場數據和可靠性觀測
現場數據證實了設計意圖，同時也揭露了弱點。位於開闊地帶的節點能夠穩定地報告數據，而位於地形後方的節點則需要架設高架並部署中繼器。網關的過熱問題僅在強光下出現，這表示僅靠台架測試無法驗證設計方案。定期自我檢測和自動錯誤復原機制已被證明至關重要，因為關鍵故障和重置操作可能會導致誤報或資料遺失。團隊在網關上增加了保存復原和現場冗餘功能，並在故障節點報告資料後將其停用。這些措施對於城市環境監測和農村站點監測同樣重要，因為兩者都依賴長時間的無人值守運作。同樣的原則也適用於低功耗遠距離光伏電站無線數據採集系統，該系統要求節點能夠在最大限度減少維護的情況下，向廣闊的站點報告逆變器和麵板數據。在這兩種情況下，當團隊將電源、無線電和韌體視為一個整體來處理時，無線感測器網路（WSN）才能取得成功。第二個小例子進一步佐證了這一點：光伏監測節點採用相同的睡眠-突發模式、相同的鏈路預算檢查以及相同的現場驗證步驟。能夠經得起現場考驗的無線感測器網路設計，是那些從一開始就考慮到重試、熱應力和部署工作量的方案。研究無線感測器網路在實際應用場景中的團隊，都會預先考慮這些問題。一個運作良好的無線感測器網路會將低功耗作為設計概念，而不是事後才考慮的因素。
設計流程從需求出發，依序涉及感測器、協定、資料收集、電源、實作和驗證。應用驅動的需求決定著後續的每一個決策。電池壽命主要受三個因素影響：感測器佔空比、協定選擇和韌體睡眠架構。當工程師將這些因素應用於混合無線感測器網路的每個節點時，該網路也能獲得相同的優勢。
工程師應儘早建立能耗預算，並透過實測電流曲線而非僅憑估算進行驗證。這種做法能確保無線感測器網路（WSN）的可靠性。謹慎的低功耗無線感測技術會獎勵那些率先進行實測的團隊。每個無線感測器網路在設計人員測試實際硬體後都會得到改進。儘早對WSN進行效能分析的團隊可以避免後期出現意外狀況。能量採集和毫米級平台將進一步推動無線感測器網路的發展。一個嚴謹的WSN能夠交付持久耐用的節點。
常見問題
什麼是無線感測器網路？
無線感測器網路由一組小型節點組成。每個節點感知周圍環境，並透過無線鏈路共享資料。網關負責收集這些數據。工程師設計這些系統時，力求使其能夠在有限的能耗下長時間無人值守運作。
工程師如何為低功耗節點選擇無線協定？
工程師首先會比較傳輸距離、資料速率和電流消耗。像藍牙低功耗（Bluetooth LE）這樣的短距離方案提供高吞吐量。像 LoRaWAN 這樣的長距離方案則以頻寬為代價換取傳輸距離。協議的選擇決定了每次傳輸的能量消耗。
為什麼佔空比對電池壽命如此重要？
無線電模組和感測器以脈衝串形式消耗能量。脈衝串之間的長時間空閒期佔據了電池壽命的大部分。精心設計的調度方案可以將多個工作批次集中在一個喚醒視窗內完成。這種方法避免了重複啟動的成本，並保護了電池單元。
什麼原因導致節點電池電量消耗速度超乎預期？
啟動瞬態過程通常會消耗比數據手冊所示更多的電流。在弱鏈路上重試會增加傳輸能量。未加載的 UART 驅動程式可能會導致電流消耗增加約十倍。工程師必須對實際硬體進行效能分析才能發現這些差距。
團隊在全面部署前應該如何驗證無線感測器網路？
團隊首先在測試台上進行測試，將節點與參考儀器進行比較。然後，他們在正常條件下進行鏈路測試。試點部署則測試感測器讀數、無線鏈路和網關連接。這種分階段的方法能夠及早發現故障。
邊緣處理在節能方面發揮著怎樣的作用？
邊緣處理在無線電流量啟動前就將其切斷。閾值處理僅在讀數超過閾值時才發出警報。特徵提取將波形簡化為幾個值。無線電開啟時間縮短，能耗預算改善。
哪些能量採集源適合室外感測器節點？
太陽能、熱能和振動能各有其適用場景。太陽能適用於日照穩定的戶外環境。熱能適用於溫度梯度穩定的機械設備。振動能適用於水泵和馬達。儲能方式必須能應付最嚴重的黑暗期。
無線感測器網路在哪些應用領域能發揮最大價值？
這些系統服務於環境監測、農業管理和光伏發電裝置。它們尤其適用於偏遠地區且維護成本高昂的應用情境。在這些應用中，長時間無人值守運作比原始吞吐量更為重要。嚴謹的無線感測器網路設計能夠確保此類部署的可靠性。
