多工業感測器介面設計

想像一下工廠車間裡一台機器控制器。它必須同時讀取溫度、壓力、位置和流量。每個感測器都使用不同的電訊號語言。有些感測器輸出微弱的類比電壓，有些則發送快速的數位脈衝。多工業感測器介面設計在一個共享平台上解決了這種不匹配的問題。如果設計不當，就會面臨讀數不可靠、訊號完整性下降、控制迴路回應緩慢、安全漏洞以及成本增加的風險。這裡存在著一個真正的難題：訊號種類繁多，而電路板卻只有一個。這種衝突會影響你所做的每一個決策。

關鍵要點

將每個感測器的訊號與正確的訊號調理電路相匹配。放大微弱訊號並儘早濾除雜訊。
使用混合訊號積體電路可以縮小電路板空間，並透過軟體變更設定。這樣可以節省時間和成本。
電路板上的類比電路和數位電路部分應分開。使用單一的接地層，並仔細佈線。
使用實際雜訊和溫度變化測試您的電路板。校準每個通道以修復錯誤。
為未來升級做好規劃。增加備用運算能力，並使用可重配置介面連接新型感測器。

建構多感測器介面

所有多工業感測器介面設計都始於一個問題：智慧功能在哪裡實現？大多數工業電路板都將其集中在一個控制器上。從最初的原理圖開始，這個選擇就決定了你的感測器介面設計。

以微控制器為中心的架構

單一微控制器透過其周邊和外部模擬前端讀取多個感測器的資料。這樣就形成了一個時脈域、一個韌體鏡像和一個用於為感測器資料擷取添加時間戳的位置。這種結構使得資料採集PCB板緊湊且可預測。此外，它還簡化了工業自動化專案中的調試，因為每次讀取的資料都會經過您控制的程式碼。

通用和可重構接口

工業感測器通用介面允許一塊電路板服務於多種感測器類型。由可調增益運算放大器構成的可重構訊號調理模組負責實現此功能。韌體將數位模組連接成一個完整的前端。感測器透過四線介面連接：兩條電源線和最多兩條訊號線，某些配置中還包含一個額外的電阻。該設計還提供符合 IEEE 1451.3 標準的即插即用輸出。您可以將其視為可透過韌體更新而改變功能的通用介面。此通用介面可在同一平台上支援類比和數位感測器。

感測器類型	型號
調節感測器	配置1
無條件感測器（類似惠斯登電橋）	配置2
電流輸出感測器	配置3
電阻式感測器	配置4
電容傳感器	配置5
數位感測器（串列介面：RS232/SPI/Microwire）	配置 6/7/8

可配置處理器能夠在運行時修改監控行為，而無需重新設計系統，從而適應各種條件，同時保持複雜性可控。

您只需啟動每個感測器所需的訊號調理電路。這種靈活性適用於工業無線感測器網路 (WSN) 和物聯網 (IoT) 資料收集中的客製化多感測器介面。此外，它還能確保多感測器介面在不同產品線之間的可重複使用性。

延遲問題需要儘早關注。閉環控制需要確定性的時序，因為延遲和丟包會破壞環路的穩定性。 WISA 和 WSAN-FA 的目標約為在多達 120 台裝置上實現 10 毫秒的延遲IO-Link 無線連線的目標是在單跳中連接多達 40 個設備，目標延遲約 5 毫秒。有線連線速度更快： PLC 背板響應時間約為 1 毫秒精心設計的方案可以達到 20–60 µs 的延遲，最差情況接近 100 µs。模擬濾波會增加延遲。感測器融合和混合訊號時序的預算應圍繞這些數值。良好的感測器介面和清晰的感測器介面方案能夠確保預算控制在合理範圍內。

多工業感測器介面設計原則

訊號調理基礎知識

所有多工業感測器介面設計都始於將訊號調理鏈與每個感測器的輸出相匹配。例如，熱電偶每攝氏度僅產生幾毫伏特的訊號，因此需要使用儀表放大器放大該微弱訊號，然後再將其送至類比數位轉換器 (ADC)。基於惠斯登電橋的壓力感測器需要電橋激勵和差分放大。光電感測器則需要電流-電壓轉換。雖然每種路徑各不相同，但基本原理卻始終如一。

技術	目的	例
放大	增強微弱訊號以提高ADC可讀性	熱電偶測量速率為幾毫伏/攝氏度
訊號衰減	降低高電壓	電阻分壓器
過濾	消除噪音和乾擾	低通濾波器、帶通濾波器
電氣隔離	在傳輸資料時阻止不必要的電流	光耦合器、隔離放大器
差異訊號	消除共模噪聲	具有高共模抑制比的儀表放大器
ADC轉換	將經過處理的類比訊號轉換為數位訊號	12/16/24位元分辨率
溫度補償	抵消熱漂移	熱敏電阻，查找表
校準和線性化	感測器響應與參考值對齊	軟體自動校準

您的類比訊號調理電路還必須能夠處理電荷輸出感測器（需要外部電荷放大器）和具有內建積體電路的內部放大感測器。這些訊號調理電路構成了任何可靠的工業感測器介面的核心。

降噪和接地

對於混合訊號感測器接口，完整的接地平面是最通用的解決方案。它提供易於佈線的回流路徑，並且比網格狀接地平面具有更好的電磁幹擾屏蔽效果。除非絕對必要，否則應避免分割接地平面，因為分割會擾亂回流路徑並導致高頻訊號失真。關鍵訊號應直接佈線在連續接地平面的上方。跨越間隙佈線會增加電感。

將類比和數位接地線分開，然後在電源輸入端附近的一個點將它們連接起來。這種星形接地方式可防止數位開關雜訊（峰值可達 100 mV 或更高）耦合到閾值低至 10 mV 的類比訊號中。使用間距約為最高頻率訊號波長十分之一的縫合過孔。對於 1 GHz 的訊號，該間距約為 30 mm，它可以降低高達 10 dB 的 EMI 輻射。將去耦電容放置在靠近 IC 電源引腳的位置，並使用短接地連接。為了抑制寬頻噪聲，可以組合使用 0.1 µF 和 1 µF 等不同容量的電容。

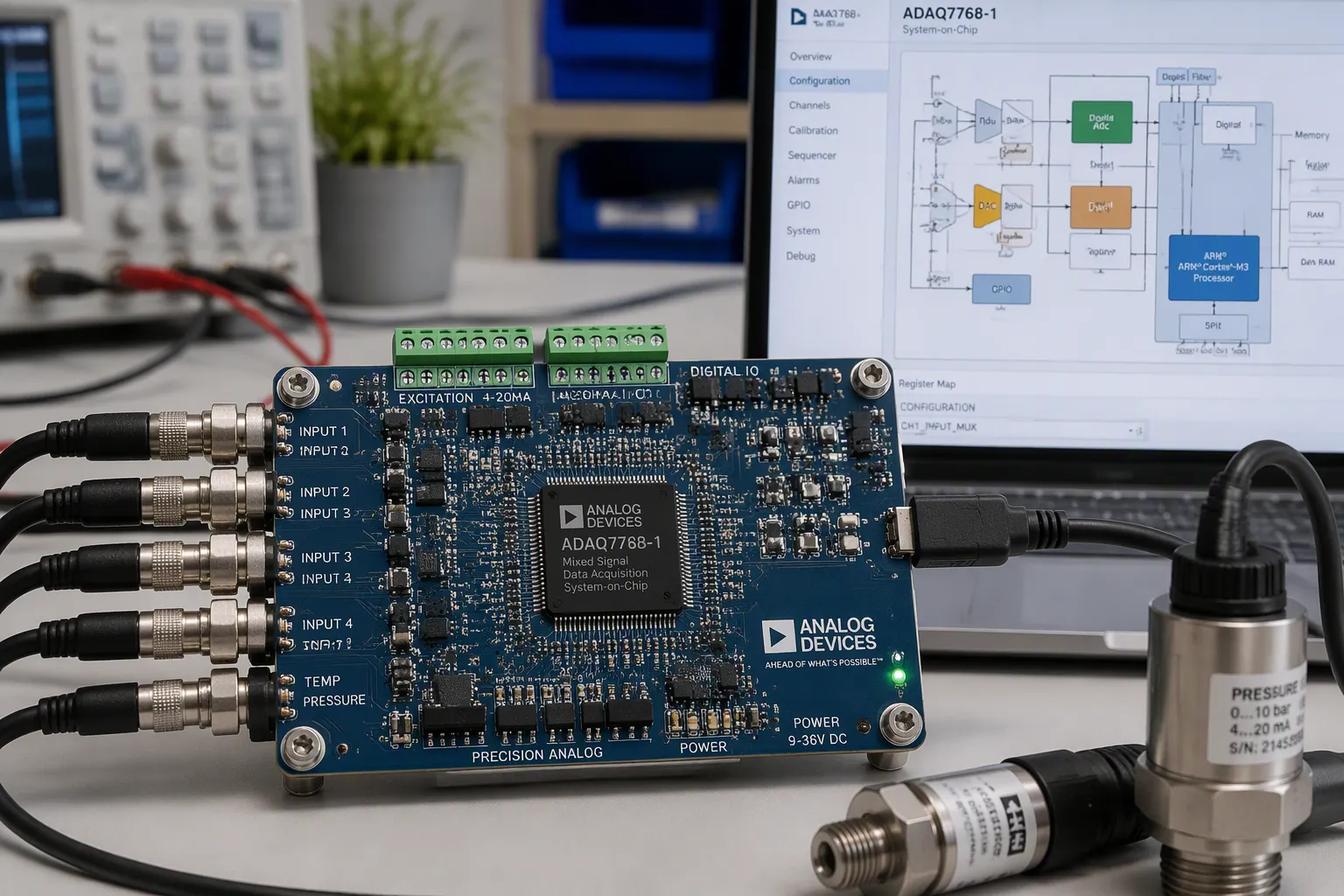

混合訊號感測器介面積體電路

降低系統複雜性

混合訊號感測器介面積體電路將類比前端和數位控制整合在同一晶片上。您無需再使用獨立的運算放大器和被動元件來建立增益級、閾值偵測器和濾波器，而是透過軟體配置片上模組。這種轉變改變了您設計多工業感測器介面的方式。

方面	離散實現	混合訊號感測器介面積體電路
模擬前端	獨立的運算放大器、比較器、基準電路、被動元件	可配置的片上模擬模組
型號	元件選擇和電路板佈局	內部模組的軟體配置
棋盤區域	Baseline	與獨立解決方案相比，節省高達 90% 的成本
設計迭代	原理圖和佈局重製	配置軟體中所做的更改

可程式混合訊號積體電路透過以可配置的片上運算放大器、比較器和邏輯塊取代離散的訊號調理電路，降低了類比前端的複雜性。

其優點遠不止於電路板空間。這些元件靈敏度高、功耗低、抗干擾能力強，且可在寬溫度範圍內工作。它們也符合 RoHS 標準。與傳統的離散裝置相比，混合訊號積體電路尺寸更小、功耗更低、效能更優。這種組合非常適合感測器節點、機器人和智慧製造等應用，在這些應用中，數據採集 PCB 必須同時處理類比和數位感測器。

前端和轉換器選擇

您的客製化類比前端始於放大器。當高阻抗感測器驅動低阻抗電路時，緩衝器可保護訊號完整性。運算放大器也可用於建立可編程增益放大器和主動濾波器。比較器可提供比運算放大器更寬的輸入動態範圍的二進位輸出。為了實現緊密整合，單晶片AFE IC將多工器、PGA、Σ-Δ轉換器和SPI整合在一個封裝中。

接下來選擇類比數位轉換器 (ADC)。將取樣率與最高輸入頻率相匹配，並在奈奎斯特頻率上方預留一定的裕量。檢查 ADC 的類比輸入頻寬，而不僅僅是取樣率。避免過度指定解析度：10-12 位元適用於一般監控，而 16-24 位元適用於精密應用。確保有效位數 (ENOB) 高於目標精度，並預留一定的噪音和漂移餘裕。 SAR 和 Σ-Δ 型元件在能源效率方面優於管線和快閃記憶體型元件。 SAR 轉換器幾乎可以實現零管線延遲，這對於閉環控制至關重要。 MCU 的內建 ADC 通常最高只有 12 位元，因此如果需要 16 位元或更高位元、同步取樣或輸入隔離，則需要使用外部 ADC。

注意那些悄悄降低精度的參數。 INL會影響整體精度，DNL低於-1 LSB則意味著丟碼。參考漂移會降低滿量程範圍，而孔徑抖動會限制高頻信噪比。每一個選擇都會影響感測器介面設計的資料擷取路徑。

混合負載電源管理

隔離式和非隔離式軌道

您的電源樹必須同時為雜訊較大的數位負載和精密的類比電路供電。您選擇的電源軌類型決定了這些負載之間相互幹擾的程度。請使用下表作為感測器介面設計的初始指南。

場景/需求	建議的軌道類型
高壓、現場佈線、馬達、執行器或室外感測器	孤立
長距離電纜佈線或未知外部線路	孤立
具有地參考衝突的混合訊號系統	孤立
RS-485、CAN 或工業乙太網路連結	孤立
需要獲得IEC/UL/CE認證的安全關鍵型設備	孤立
來自同一 24V 或 48V 母線的多條低壓軌	非隔離
空間或熱約束的封閉空間	非隔離
該設備已由安全的低壓直流電源供電。	非隔離

當使用者可能接觸到與市電連接的零件、需要隔離類比電壓訊號和數位序列匯流排，或法規有相關要求時，應選擇隔離式電源軌。當成本、尺寸和效率是設計的主要考慮因素時，應選擇非隔離式電源軌。非隔離式轉換器運作溫度更低，對負載階躍的反應速度也更快。

定序和保護

在任何混合訊號電路板上，上電順序至關重要。類比前端應先於數位核心上電，這樣轉換器就不會接收到未定義的輸入訊號。在數位訊號穩定之前，保持數位部分處於重設狀態。這種簡單的上電順序可以防止資料擷取PCB板上出現閂鎖效應和錯誤讀數。

在每個輸入端都新增保護。在現場連接器上使用瞬態電壓抑制器，在敏感輸入端使用串聯電阻，並在主電源端使用反極性阻斷器。熔斷器或電子熔斷器可在故障電流到達訊號調理電路之前將其限制在一定範圍內。使用監控 IC 檢查每個電源軌是否有過壓和欠壓。監控 IC 還能為控制器提供乾淨的重設訊號。這些措施可在現場故障期間保護類比和數位感測器。良好的時序控制和保護措施可確保感測器介面在電壓驟降和突波期間保持正常運作。此外，由於每個通道都從已知狀態開始，因此也有利於後續的感測器融合。

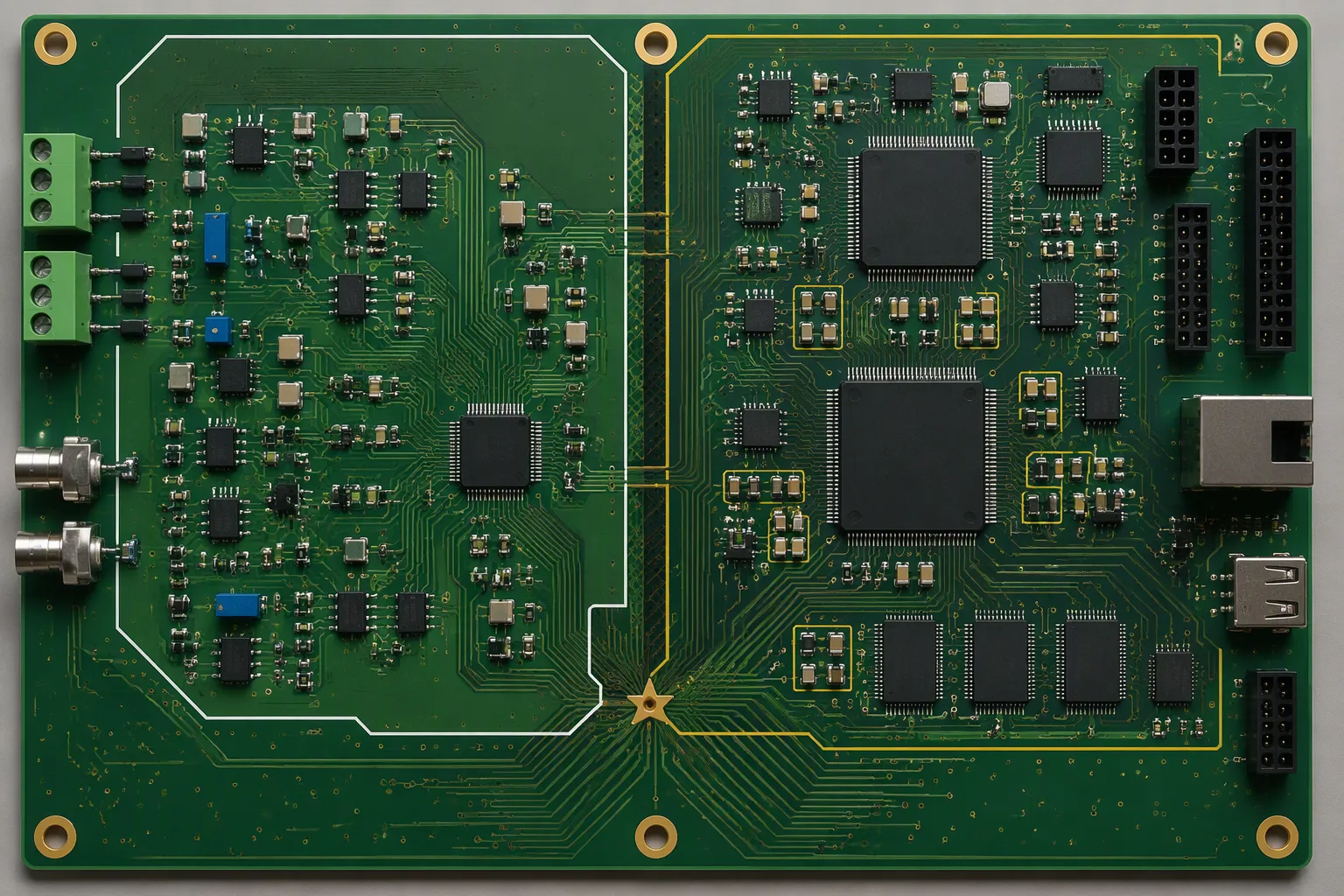

單一工業自動化PCB的佈局

一塊工業自動化PCB板上既承載著精密的類比前端走線，也承載著高速的數位匯流排。佈局決定了這兩個領域能否共存或相互衝突。優秀的感測器介面設計始於佈局。

類比和數位分區

將電路板劃分為不同的功能區。感測器和放大器應與 CPU 和 FPGA 保持物理距離。將放大器和電壓基準等敏感的類比元件放置在類比平面內。將邏輯控制和時序模組等雜訊較大的數位元件放置在數位平面內。低數位電流的混合訊號 ADC 表現得像類比元件，因此應將其放置在類比平面內。對於多個大電流轉換器，應將 AVCC 連接到類比平面，將 DVDD 連接到數位平面。即使是通用介面也需要清晰的區域劃分。

考慮	類比域	數位領域
元件放置	模擬平面內部的敏感部件	數位平面中的雜訊邏輯和時序模組
電源	專用類比電源模組，靠近供電零件	專用數位供應模組
接地	低數位電流系統採用實心接地平面；複雜的高電流系統採用星形接地結。	同

使用單一的實心接地層控制接地。切勿讓雜訊較大的數位回流電流流經安靜的類比接地區域。不要將數位走線穿過類比電路部分。如果必須交叉，請垂直走線以減少干擾區域。將去耦電容盡可能靠近數位集成電路的電源引腳放置。避免使用過時的分離式接地層，因為它們會破壞回流路徑並形成感應迴路。切勿將類比電源層與數位接地層重疊，因為重疊部分會形成電容，將數位雜訊注入類比電源。控制高速數位走線的阻抗和類比電源軌的電流容量。當複雜的幾何形狀或動態環境迫使電路板呈現特殊形狀時，使用柔性感測器介面會很有幫助。

佈線、屏蔽和散熱設計

將關鍵類比感測器走線以差分對的形式佈線，並與相鄰的接地線或保護線連接。這樣可以防止馬達和驅動器電磁幹擾，從而保持訊號保真度。使用平滑的曲線走線，而不是尖角走線，以分散機械應力並防止開裂。保持走線寬度均勻，以避免阻抗幹擾。在高密度設計中，錯開過孔和走線，以消除薄弱點。對於高速訊號，可透過加寬走線間距或謹慎使用參考平面來控制阻抗。當需要兼顧靈活性、屏蔽和回流路徑時，優先選擇交叉網格平面而非實心銅平面。在剛柔結合處附近（常見的應力區域）增加走線間距。對於大電流路徑，使用更寬或平行的走線，並配合加強筋，以降低電阻和發熱量。這種混合訊號設計方法會帶來顯著的效益。

設計區域	技術	目的
熱	放大器和類比數位轉換器下方填充或交錯排列的熱過孔	降低熱阻
熱	銅澆鑄用作散熱器	將熱量從敏感的類比電路部分散發出去
熱	以約 1.6 毫米的電路板厚度作為工業基準；使用有限元素分析模擬結溫。	預測熱點地區
屏蔽	沿走線邊緣帶有縫合過孔的實心接地平面	保持低阻抗回流路徑
佈局	將高振動部件集中在安裝點附近；使用45°彎頭	縮短應力路徑

這些做法能確保訊號調理電路的靜音運行，並確保類比和數位感測器的可靠性。它們能保護單一數據採集PCB免受振動和高溫的影響。此外，它們還能為後續的感測器融合奠定良好的基礎，並確保資料採集PCB隨時可供控制。

測試和驗證

台式表徵和校準

在電路板連接到實際機器之前，您需要在測試台上進行測試。給每個通道輸入一個已知的參考訊號，並在整個輸入範圍內進行掃描。記錄每個步驟的輸出。將結果與理想曲線進行比較，並記錄誤差。這種掃描可以暴露訊號調理電路中的增益誤差、偏移誤差和死區。在中間量程看起來正常的通道，在接近峰值時可能會出現嚴重的漂移。

校準會將這些測量值轉換為校正資料。將每個通道的增益和偏移係數儲存在韌體中。在運行時應用這些係數，使原始讀數變為校正值。預熱一段時間後重複校準，因為熱漂移會使反應發生偏移。同時檢查噪音基底。數位開關雜訊峰值可達 100 mV，類比閾值可低至 10 mV，因此請在數位部分運行時進行測量。斷電狀態下電路板的雜訊水準並不能說明什麼問題。

電磁幹擾/電磁相容性及環境測試

如果電路板在現場出現故障，那麼台架測試結果就毫無意義。應在經認證的測試暗室中進行輻射發射和傳導發射測試。接下來進行抗擾度測試：靜電放電、脈衝群、突波和射頻場。在每次測試過程中，注意模擬前端是否有異常。混合訊號電路板通常可以通過輻射發射測試，但抗擾度測試卻不合格，因為瞬態訊號會耦合到敏感的輸入端。

接下來進行環境測試。讓電路板在額定溫度範圍內循環工作，並記錄每個通道的漂移。增加振動和濕度暴露，模擬工業環境。驗證類比和數位感測器在每次壓力測試後是否仍能正確讀取資料。進行長時間的浸泡測試，以發現間歇性故障。記錄每次故障及其情況。這些記錄將指導您進行下一次佈局修改，並為您提供認證所需的證據。將驗證視為感測器介面設計的一部分，而不是事後才考慮的。它還能建構後續感測器融合所依賴的可靠數據。

常見問題及故障排除

串擾、地環路和漂移

串擾、接地迴路和漂移是三種會悄無聲息地毀掉混合訊號板的故障。每種故障都有其獨特的成因，因此需要不同的解決方法。請使用下表將故障症狀與對應的解決方法進行配對。

議題	因素	緩解方法
接地迴路	多條接地路徑產生環流	用單點星形地面打破循環
漂	電纜電阻隨溫度變化	應用溫度補償並定期重新校準
訊號衰減	長距離電纜傳輸會削弱訊號。	縮短運轉時間或增加放大倍率
EMI	馬達、焊接機和配電	屏蔽電纜並將其重新佈線，使其遠離噪音源。
阻抗不匹配	電纜與感測器或接收器不匹配	在每個連接點匹配阻抗

您也可以降低感測層的串擾。共用接地電極、隔離式感測單元和微孔隔離層均有助於降低串擾。微籠結構、蛇形互連和梯形稜柱設計也同樣有效。具有共用接地的嵌入式電極層效果良好，而模組化讀出協議則可確保大型陣列的可擴展性。在感測器介面設計初期就應用這些理念，因為後期進行改造的成本要高得多。

診斷間歇性故障

間歇性故障隱藏在正常讀數之間，因此需要一種能夠及時捕獲它們的方法。一種成熟的方法是注入已知故障並觀察系統的反應。在t = 1.25 s時，電流感測器 iα 出現初始故障。在 t = 0.5 s 至 0.8 s 以及 t = 1.5 s 至 1.8 s 期間，速度感測器 ωe 出現間歇性故障。高階滑模觀測器產生了兩個感測器的殘差。然後，基於 AcI 的指標處理了這些殘差。結果顯示：該指標漏掉了初始電流故障，但捕獲了兩次間歇性速度故障，只是存在一定的延遲。

基於指標的方法為您提供了一套實用的工具。 MRI、MAI、MVI、MEI、DBI1 和 DBI2 各自將計算值與閾值進行比較，而閾值則由基於 Otsu 閾值法的閾值設定。您可以透過融合速度、電流和電壓殘差來建立指標。這種方法依賴於每個通道一個感測器，並且一個通道的故障會影響其他通道，因此這些指標可以將故障通道與正常通道區分開來。這種區分有助於後續的感測器融合，因為您知道哪些通道的數據值得信賴。保持訊號調理電路和資料擷取 PCB 的清潔，這些診斷方法就能發現僅靠類比和數位感測器無法偵測到的故障。

邊緣處理與感測器融合

機載數據融合

您可以將感測器融合的第一層移到電路板上。本地控制器會在資料離開節點之前，將來自多個感測器的讀取合併。此步驟可減少匯流排流量，並縮短控制決策的路徑。您的混合訊號前端已經對每個通道進行數位化處理，因此處理器看到的是乾淨的數位訊號，而不是原始電壓訊號。

時序是這裡的限制因素。有線路徑的反應時間約為 20–60 微秒，最壞情況下接近 100 微秒。無線連結的反應速度較慢：WISA 和 WSAN-FA 的目標反應時間約為 10 毫秒，IO-Link Wireless 的目標反應時間約為 5 毫秒。務必將感測器融合演算法的計算時間控制在這個範圍內。如果融合過程耗時超過循環週期，則失去了融合的意義。建議先從簡單的加權平均開始，然後僅在時序允許的情況下增加演算法的複雜性。

未來介面發展趨勢

預計未來幾年集成度將進一步提高。多通道前端積體電路將承擔更多目前由分立訊號調理電路完成的工作。數位感測器總線將簡化同一平台上類比和數位感測器的佈線。可重構感測器介面將使一塊電路板無需更改佈局即可服務多個產品線。這些趨勢將使現在就預留設計餘裕的設計師受益匪淺。

邊緣處理也將變得更加智慧。本地感測器融合將在傳輸前處理故障檢測、漂移校正和資料縮減。這種轉變對於大型系統中頻寬和電力資源有限的多感測器介面至關重要。在建置下一代電路板時，請預留額外的運算資源，並在各個域之間進行清晰的劃分。當韌體規模不斷擴大時，您會感謝自己當初的明智之舉。

首先分析每個感測器的訊號特性。儘早進行信號調理和隔離。謹慎選擇混合訊號積體電路，因為可程式類比模組可讓您透過軟體變更訊號路徑，而無需重新設計電路板。仔細劃分單一工業自動化PCB的分區。然後，在實際工業環境中進行驗證。

請牢記以下要點：

預計未來整合度將更高：多通道前端積體電路、數位感測器匯流排、可重構介面和邊緣感測器融合。首先建構一個小型原型。儘早將其應用於工業自動化領域進行測試，並根據每次測試結果指導下一次改進。

常見問題

我該如何選擇有線感測器介面還是無線感測器介面？

首先考慮環路時序。有線路徑的反應時間約為 20–60 微秒，最壞情況下接近 100 微秒。無線連結的反應速度較慢：WISA 和 WSAN-FA 的目標反應時間約為 10 毫秒，IO-Link Wireless 的目標反應時間約為 5 毫秒。僅當環路預算允許時才選擇無線連線。

混合訊號介面晶片能為我節省多少電路板空間？

與分離元件方案相比，此方案可節省高達 90% 的電路板面積。此積體電路以可配置的晶片模組取代了獨立的運算放大器、比較器、基準電壓源和被動元件。此外，您只需透過軟體即可變更裝置行為，而無需重新設計電路板佈局。

我的感測器需要多高的ADC解析度？

根據實際應用選擇合適的解析度。一般監控應用使用 10-12 位元解析度即可。精密工作則需要 16-24 位元解析度。 MCU 內建的 ADC 通常最高只有 12 位，因此如果需要更高的解析度、同步取樣或輸入隔離，則需要使用外部 ADC。

為什麼我的類比通道在測試台上讀數正常，但在現場卻出現故障？

台式測試通常在數位部分處於無訊號狀態時進行。數位開關雜訊峰值可達 100 mV，而類比閾值可低至 10 mV。測量時應確保數位部分處於運作狀態，然後透過靜電放電 (ESD)、脈衝串和突波等抗擾度測試進行確認。

我應該將接地平面劃分為類比和數位兩部分嗎？

不。應該使用一個完整的接地平面，並將雜訊較大的數位回流電流排除在安靜的類比區域之外。分接會擾亂回流路徑並導致高頻訊號失真。應該將類比地和數位地連接到電源入口附近的同一點。
