Pour protéger un circuit imprimé, choisissez le bon matériau. Le choix dépend de l'endroit et de la manière dont il est utilisé. Les revêtements et les résines protègent les circuits imprimés de différentes manières. Les revêtements sont légers et protègent des intempéries. Les résines sont résistantes et protègent des dommages physiques. Connaître le fonctionnement de ces matériaux permet de protéger votre circuit imprimé tout en assurant son bon fonctionnement.
Points clés à retenir
Choisissez la protection adaptée à votre circuit imprimé en fonction de son utilisation. Utilisez des revêtements pour le protéger de l'eau et de la poussière. Utilisez des résines pour une meilleure protection contre les produits chimiques et les dommages.
Découvrez les différents revêtements et résines. Les revêtements acryliques sont faciles à poser et à retirer. Les résines époxy sont robustes et résistent à la chaleur, ce qui les rend idéales pour les conditions difficiles.
Réfléchissez à leur application. Les revêtements sont faciles à appliquer à la main ou à la machine. Les résines nécessitent un travail minutieux pour éviter les bulles et s'étaler uniformément.
Pensez aux réparations. Les revêtements sont plus faciles à retirer et à réappliquer. Ils conviennent parfaitement aux appareils nécessitant des réparations régulières. Les résines protègent mieux, mais sont plus difficiles à réparer.
Comparez les prix et la disponibilité. Les revêtements sont moins chers et plus faciles à trouver. Les résines protègent mieux pour les travaux difficiles, mais coûtent plus cher.

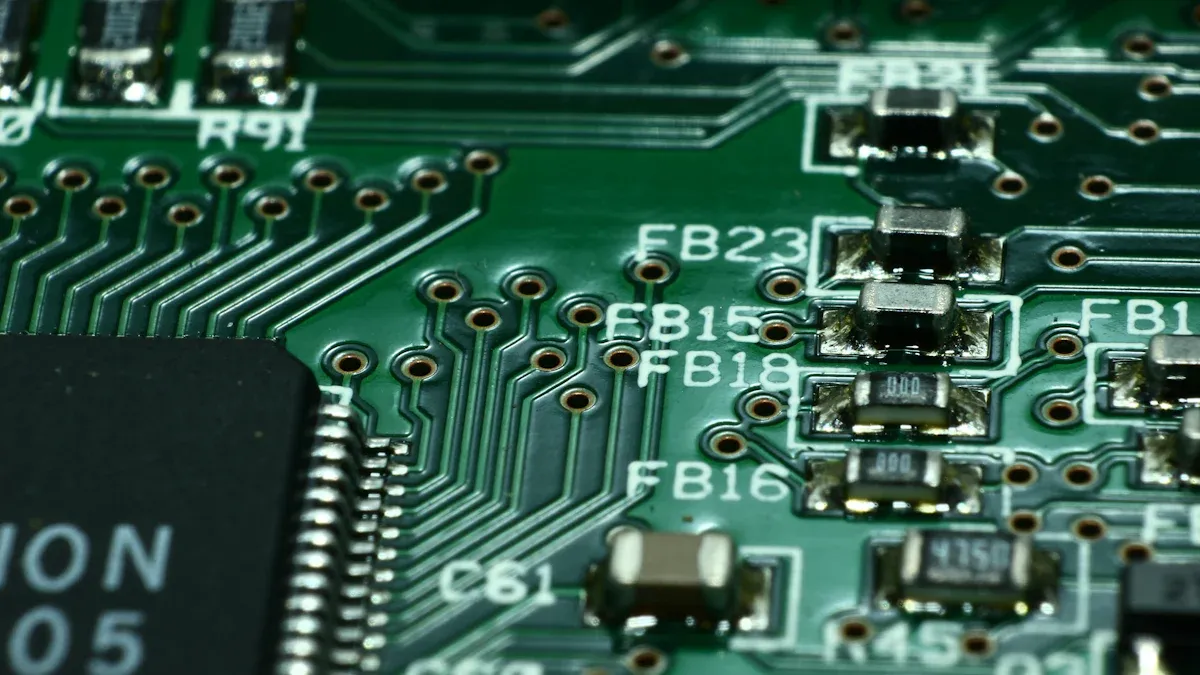

Revêtements PCB : une solution légère pour protéger un PCB
Que sont les revêtements PCB ?
Les revêtements de circuits imprimés, également appelés revêtements conformes, sont des couches minces qui protègent les circuits imprimés de l'eau, de la poussière et de la rouille. Contrairement à l'enrobage, ces revêtements sont légers et n'alourdissent pas le circuit imprimé. Ils sont donc parfaits pour les appareils où l'espace et le poids sont importants, comme les téléphones ou les engins spatiaux.
Conseil : Les vernis de protection offrent une bonne protection contre les risques mineurs comme les embruns salins ou l’humidité. Ils contribuent à prolonger la durée de vie de votre circuit imprimé.
Types de revêtements PCB
Il existe différents types de revêtements conformes , chacun destiné à des usages spécifiques. Parmi les plus courants, on trouve :
Revêtements acryliques : Simples à utiliser et à retirer, ils bloquent l’humidité et la poussière.
Revêtements en silicone : Résistent bien à la chaleur, mais sont plus difficiles à enlever.
Revêtements en uréthane : Résiste aux produits chimiques et à l’eau, mais est difficile à enlever.
Revêtements époxy : résistants aux conditions difficiles, mais difficiles à réparer ou à enlever.
Type de revêtement | Mesure des performances | Observations |
|---|---|---|
Acrylate élastomère | Meilleure performance | Adhère bien dans des conditions difficiles, mieux que les autres revêtements. |
Autres revêtements | Performances variables | Se décompose davantage sous l'effet de l'humidité et de l'exposition au flux. |
Méthodes d'application des revêtements
Vous pouvez appliquer les revêtements de différentes manières en fonction des besoins :
Pulvérisation manuelle : Convient aux petits travaux, mais nécessite une certaine habileté pour un résultat uniforme.
Pulvérisation automatisée : Idéale pour les grands chantiers, elle permet d'obtenir une épaisseur de revêtement uniforme.
Revêtement sélectif : Ne couvre que les zones nécessaires, ce qui permet d'économiser du temps et des matériaux.
Trempage : Enrobe les deux faces, mais nécessite une attention particulière pour éviter une sur-application.
Chaque méthode présente des avantages et des inconvénients. La pulvérisation automatisée est précise, tandis que la pulvérisation manuelle est flexible pour les petites tâches. Le revêtement sélectif est rapide et réduit les déchets pour les grands projets.
Choisir le bon revêtement et la bonne méthode de fabrication garantit la sécurité de votre circuit imprimé et son bon fonctionnement sans modification de conception.
Avantages des revêtements PCB
Les revêtements de circuits imprimés présentent de nombreux avantages pour la protection des circuits imprimés. Ces fines couches protègent les circuits imprimés de l'eau, de la poussière et de la rouille. L'utilisation de revêtements conformes prolonge la durée de vie de vos circuits imprimés et leur permet de fonctionner efficacement dans des conditions difficiles.
Meilleure protection contre l'humidité : les revêtements empêchent l'eau d'entrer en contact avec le circuit imprimé. Cela réduit les risques de rouille et de décollement, notamment dans les environnements humides.
Isolation renforcée : Les revêtements améliorent l’isolation, réduisant ainsi les problèmes électriques dans les zones humides.
Élimine les excroissances d'étain : Une épaisseur de revêtement appropriée peut empêcher les excroissances d'étain de provoquer des courts-circuits.
Protection chimique et thermique : Des matériaux comme l’époxy et le silicone protègent contre la chaleur et les produits chimiques. Cela permet à votre circuit imprimé de fonctionner même dans des environnements difficiles.
Résistance aux vibrations : Les revêtements stabilisent les pièces dans les zones vibrantes, prolongeant ainsi leur durée de vie.
Conseil : Appliquez les revêtements correctement et à l’épaisseur appropriée. Vous obtiendrez ainsi une protection optimale sans modifier la conception du circuit imprimé.
Inconvénients des revêtements PCB
Même si les revêtements de circuits imprimés offrent une bonne protection, ils présentent certains inconvénients. Ces problèmes peuvent compliquer les retouches, augmenter les coûts ou engendrer des problèmes de matériaux.
Reprise difficile : le décapage peut s’avérer complexe et nécessite un outillage spécifique. La méthode dépend du type de revêtement.
Problèmes liés aux matériaux : Certains produits chimiques de décapage peuvent endommager les matériaux de vos circuits imprimés.
Revêtements fins difficiles à repérer : Les revêtements très fins sont difficiles à détecter. Ils coûtent plus cher et sont moins courants en raison de leur fabrication confidentielle.
Application délicate : obtenir une couverture uniforme exige du savoir-faire. Les méthodes manuelles peuvent donner des résultats inégaux, et les méthodes automatisées coûtent plus cher pour les petits chantiers.
Remarque : Vérifiez les besoins de retouche et la compatibilité des matériaux avant d'appliquer les revêtements. Cela évite les problèmes lors des réparations ou de l'entretien.
Résines PCB : une solution efficace pour protéger les circuits imprimés
Que sont les résines PCB ?
Les résines pour circuits imprimés sont des matériaux épais qui protègent les cartes électroniques. Elles les préservent des conditions difficiles telles que l'humidité, les produits chimiques et les dommages. Contrairement aux revêtements , les résines recouvrent et scellent entièrement la carte. Ce procédé est appelé enrobage ou encapsulation. Il crée une couche solide qui bloque les éléments nocifs. Les résines époxy sont particulièrement performantes car elles offrent une bonne isolation et résistent à la chaleur et aux contraintes. Les résines sont idéales pour les appareils qui doivent fonctionner de manière fiable, comme les machines industrielles ou l'électronique automobile.
Le saviez-vous ? Les résines protègent non seulement votre circuit imprimé, mais contribuent également à prolonger sa durée de vie en le prévenant de la rouille et des dommages.
Types de résines PCB
Il existe différents types de résines PCB pour diverses utilisations. Le choix de la résine la plus adaptée dépend de vos besoins :
Résines thermodurcissables : flexibles, elles se présentent souvent sous forme de films. Elles conviennent parfaitement aux circuits flexibles et aux conceptions mixtes.
Résines thermoplastiques : plus dures, elles comprennent des matériaux comme le polyimide. Moins flexibles, elles offrent néanmoins une bonne protection.
Résines époxy : Solides et durables, elles résistent à l’eau, aux produits chimiques et aux chocs, ce qui les rend populaires pour le rempotage.
Des études montrent que la Chine pourrait produire plus de 12 millions de tonnes de déchets de résine PCB d'ici 2035. Les vieux appareils électroménagers comme les téléviseurs et les climatiseurs en sont une source importante. Choisir des résines écologiques peut réduire cet impact.
Méthodes d'application des résines
Les résines doivent être appliquées avec soin pour protéger pleinement le circuit imprimé. Les méthodes courantes incluent :
Enrobage manuel : Versez la résine directement sur le support. Cette méthode convient aux petits projets, mais nécessite d’être vigilant pour éviter les bulles.
Dosage automatisé : des machines répartissent la résine uniformément. Cette méthode est idéale pour les projets de grande envergure et garantit une homogénéité parfaite.
Encapsulation sous vide : L’air est éliminé de la résine avant utilisation. Ceci évite les interstices et assure une étanchéité parfaite. Ce procédé est idéal pour les applications exigeant une grande fiabilité.
Chaque méthode présente des avantages et des inconvénients. L'empotage manuel est économique pour les petites quantités. Les méthodes automatisées et sous vide offrent des résultats précis et fiables.
Avantages des résines PCB
Les résines pour circuits imprimés offrent une protection efficace aux circuits imprimés. Elles sont efficaces dans les endroits difficiles et préservent la sécurité de vos circuits imprimés. Leurs couches épaisses les protègent de l'eau, des produits chimiques et des dommages. Elles garantissent ainsi le bon fonctionnement de vos circuits imprimés, même dans des conditions difficiles.
Protection contre les dégâts d'eau : Les résines recouvrent entièrement le circuit imprimé, empêchant ainsi l'eau de pénétrer. Elles sont donc idéales pour les appareils exposés à l'humidité ou immergés.
Résistance aux chocs : Les résines créent une couche dure qui absorbe les chocs et les vibrations. Ceci est utile pour les composants électroniques dans les voitures ou les usines.
Protection contre les produits chimiques : Les résines bloquent les produits chimiques nocifs, protégeant ainsi votre circuit imprimé des éclaboussures ou des produits de nettoyage.
Résistance à la chaleur et au froid : Les résines comme l’époxy résistent aux températures extrêmes, qu’elles soient très élevées ou très basses. Votre circuit imprimé reste ainsi fonctionnel même dans des conditions climatiques extrêmes.
Durabilité exceptionnelle : Les résines conservent leur résistance au fil du temps, vous n'aurez donc pas besoin de réparations fréquentes.
Conseil : Utilisez de la résine époxy pour les travaux difficiles. Durable et résistante aux contraintes, elle est idéale pour l’enrobage.
Inconvénients des résines PCB
Même si les résines protègent bien, elles présentent certains inconvénients à prendre en compte.
Problème | DÉTAILS |
|---|---|
Difficile à décomposer | Les résines époxy ne se décomposent pas facilement, ce qui rend le recyclage plus difficile. |
Problèmes de recyclage | Les fortes liaisons de l’époxy rendent son recyclage difficile. |
Préoccupations environnementales | L’utilisation de plus d’époxy soulève des inquiétudes quant au gaspillage et à la protection des ressources. |
Une fois appliquées, les résines sont difficiles à retirer. Réparer ou remplacer votre circuit imprimé devient alors délicat. Des outils et des compétences spécifiques sont nécessaires, ce qui peut coûter plus cher.
L'application des résines exige soin et précision. Une mauvaise application peut entraîner la formation de bulles d'air ou de couches irrégulières, ce qui fragilise la protection. Les machines peuvent être utiles, mais leur coût est plus élevé.
Remarque : Pensez à l’impact des résines sur l’environnement. Privilégiez les solutions écologiques pour réduire les déchets et préserver la planète.
Revêtements ou résines : choisir la meilleure façon de protéger un circuit imprimé
Conditions et protection de l'environnement
Réfléchissez à l'environnement auquel votre circuit imprimé sera exposé. Les revêtements , comme les vernis de protection, protègent contre l'eau, la poussière et la rouille. Ils constituent une protection supplémentaire en cas de défaillance du boîtier. Par exemple, les vernis acryliques sont performants en milieu humide, tandis que les vernis silicones résistent mieux à la chaleur. Ces couches minces sont idéales pour les appareils présentant des risques modérés.
Les résines offrent une protection renforcée. Elles recouvrent intégralement le circuit imprimé, le protégeant ainsi de l'eau, des produits chimiques et de la rouille. Les résines époxy sont idéales pour une utilisation en extérieur ou en usine, où une protection optimale est indispensable. Cependant, leur épaisseur peut alourdir et encombrer les appareils.
Les options plus récentes, comme les revêtements conformes 2K, combinent le meilleur des deux mondes. Ils protègent comme les résines, mais sont plus fins et plus légers. Ils sont donc utiles pour les travaux nécessitant résistance sans poids supplémentaire.
Conseil : Utilisez des résines pour les environnements difficiles. Pour les risques moindres, les revêtements sont efficaces et permettent de conserver des appareils légers.
Contraintes mécaniques et durabilité
Les contraintes mécaniques peuvent endommager votre circuit imprimé. Les revêtements et les résines réagissent différemment. Les vernis de protection sont flexibles et absorbent les petites vibrations. Ils empêchent les composants de se desserrer, ce qui les rend idéaux pour les appareils soumis à des contraintes modérées, comme les téléphones.
Les résines sont plus adaptées aux fortes contraintes. Leurs couches rigides les protègent des chocs et des impacts. Par exemple, des tests montrent qu'elles peuvent encaisser des impacts de plus de 3 000 g, voire jusqu'à 10 000 g dans des cas extrêmes. Cette robustesse est essentielle pour les voitures et les avions.
Méthode d'essai | Secteur d'intérêt | Description |
|---|---|---|
Méthode MIL-STD-810G 501.5 | Pannes thermiques | Teste la chaleur élevée pour les dispositifs à semi-conducteurs. |
Méthode MIL-STD-810G 503.5 | Échecs au niveau du conseil d'administration | Vérifie les fissures dans les pastilles, les vias et la soudure. |
Remarque : Privilégiez les résines pour les applications soumises à de fortes contraintes. Les revêtements conviennent aux applications moins exigeantes.
Considérations sur le poids et l'épaisseur
Le poids et l'épaisseur de la protection sont importants pour le design de votre appareil. Les revêtements sont fins et légers, ce qui les rend idéaux pour les appareils portables comme les téléphones. Ils offrent une protection efficace sans alourdir l'appareil.
Les résines sont plus épaisses et plus lourdes, mais offrent une meilleure protection. Cela peut poser problème pour les appareils portables. Cependant, les circuits imprimés plus épais recouverts de résine supportent une puissance plus élevée, dissipent mieux la chaleur et résistent mieux à la flexion. Ces caractéristiques sont utiles pour les appareils haute puissance ou soumis à de fortes contraintes.
Le saviez-vous ? Les circuits imprimés plus épais, recouverts de résine, durent plus longtemps car ils répartissent la chaleur et préviennent les dommages.
Lors du choix, équilibrez poids et protection. Les revêtements sont idéaux pour les conceptions légères. Les résines sont plus adaptées aux utilisations intensives.
Facilité d'application et de réparation
Le choix entre revêtements et résines dépend de leur facilité d'application et de réparation. Les revêtements sont plus simples à utiliser et à réparer que les résines . Ils peuvent être appliqués par pulvérisation manuelle, automatisée ou par trempage. La pulvérisation manuelle convient aux petits projets, mais exige une certaine habileté pour une application uniforme. La pulvérisation automatisée est préférable pour les grands chantiers, car elle permet d'obtenir une couche homogène.
L'application des résines exige une plus grande précision. Les méthodes telles que l'enrobage manuel ou l'encapsulation sous vide doivent impérativement éviter les bulles et les irrégularités de couche. Une fois appliquées, les résines forment une couche dure difficile à retirer. Leur réparation est plus complexe et nécessite souvent des outils et un savoir-faire spécifiques.

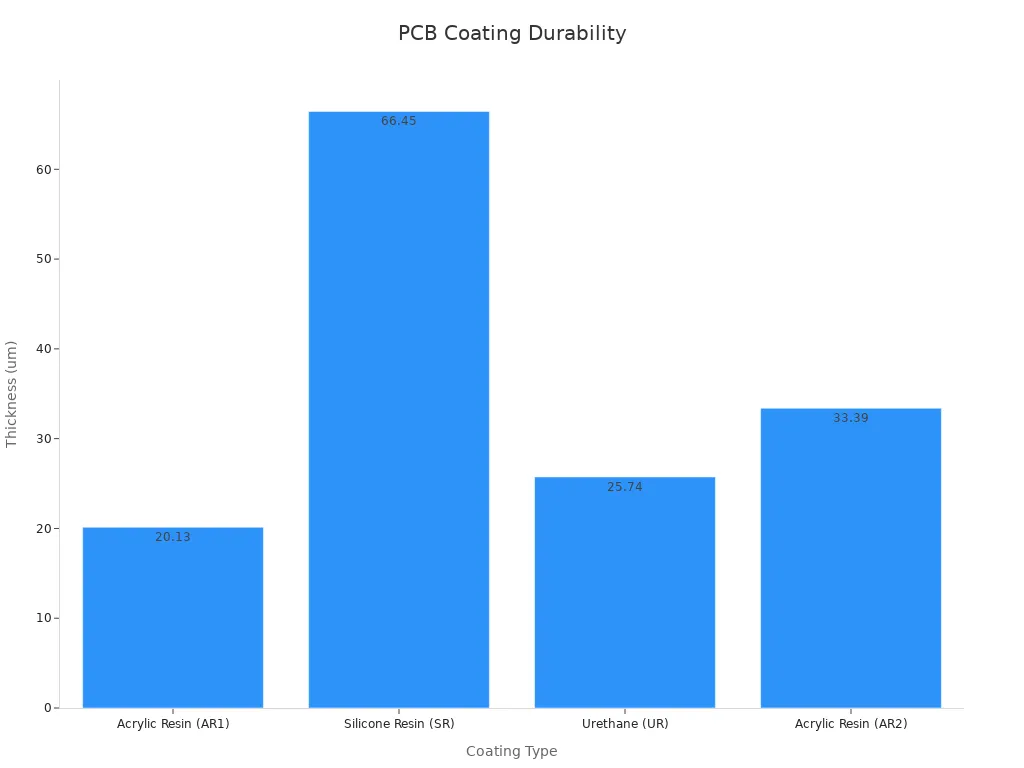

Des études montrent que les méthodes de pulvérisation à sec permettent d'obtenir des couches plus épaisses et uniformes, ce qui améliore la résistance d'isolation de surface (RIS). Les revêtements en silicone sont particulièrement adaptés aux pièces de grande hauteur et donc idéaux pour les conceptions complexes. Les revêtements en uréthane offrent une performance optimale en couches épaisses, illustrant ainsi l'influence de la technique de pulvérisation sur la protection.
Conseil : Privilégiez les revêtements si vous prévoyez des réparations fréquentes. Ils sont plus faciles à enlever et à réappliquer. Utilisez des résines pour les endroits où la solidité prime sur la réparation.
Coût et disponibilité
Le coût et la disponibilité sont des critères importants dans le choix des revêtements ou des résines . Les revêtements acryliques sont moins chers et plus faciles à trouver. D'ici 2033, leur marché pourrait atteindre 800 millions de dollars. Abordables et performants, ils sont très prisés pour les petits composants électroniques.
Les résines coûtent plus cher, mais offrent une meilleure protection. Leur application nécessite des outils spécifiques, ce qui augmente le prix. Les résines époxy sont plus difficiles à recycler, ce qui soulève des préoccupations environnementales. Face à la demande croissante, la durabilité devient un enjeu majeur.
Les revêtements sont plus répandus que les résines . Leur simplicité d'utilisation et leur coût inférieur les rendent courants dans de nombreux secteurs. Les résines sont privilégiées pour les applications exigeantes, comme l'électronique automobile ou industrielle, en raison de leur durabilité supérieure.
Remarque : Si vous recherchez une solution économique, optez pour les revêtements . Ils offrent une bonne protection à moindre coût. Pour les conditions difficiles, les résines justifient leur prix plus élevé.
Les revêtements et les résines protègent votre circuit imprimé des dommages. Les revêtements sont légers et fonctionnent dans des endroits simples et moins risqués. Faciles à utiliser et à réparer, ils sont parfaits pour les appareils portables. Les résines sont plus résistantes et protègent contre les produits chimiques, les contraintes et les intempéries. Elles durent plus longtemps et sont idéales pour les usines ou les utilisations en extérieur. Pour choisir le bon revêtement, pensez à l'emplacement de votre appareil, à sa résistance et à votre budget. Cela contribue à la sécurité et au bon fonctionnement de votre circuit imprimé.
QFP
1. Quelle est la principale différence entre les revêtements PCB et les résines ?
Les revêtements sont fins et légers, protégeant de l'eau et de la poussière. Les résines sont épaisses et résistantes, protégeant des produits chimiques et des dommages. Privilégiez les revêtements pour les petits appareils et les résines pour les travaux difficiles.
2. Pouvez-vous réparer un PCB après avoir appliqué de la résine ?
Réparer un circuit imprimé avec de la résine est complexe. Les résines forment une couche solide qui nécessite des outils spécifiques pour être retirée. Les revêtements sont plus faciles à retirer et à réappliquer, ce qui les rend plus adaptés aux appareils nécessitant des réparations fréquentes.
3. Les revêtements ou les résines sont-ils meilleurs pour les environnements à haute température ?
Les résines, comme l'époxy, supportent mieux la chaleur que les revêtements. Les revêtements en silicone résistent à la chaleur, mais sont moins résistants. Privilégiez les résines pour les appareils exposés à la chaleur ou aux contraintes à long terme.
4. Quelle méthode est la plus rentable pour la protection des PCB ?
Les revêtements sont moins chers et plus faciles à trouver. Ils conviennent parfaitement à une protection de base. Les résines sont plus chères car elles durent plus longtemps et nécessitent une application soignée. Privilégiez les revêtements pour les projets moins coûteux et les résines pour les tâches importantes.
5. Comment choisir entre les revêtements et les résines pour mon PCB ?
Tenez compte de l'environnement, des contraintes et des besoins de réparation de votre circuit imprimé. Les revêtements sont adaptés aux appareils légers placés en lieu sûr. Les résines sont plus adaptées aux composants électroniques lourds soumis à des conditions difficiles. Vérifiez votre budget et vos besoins avant de faire votre choix.
