在選擇 PCB 的表面處理時，您會看到兩種常見的選擇：ENIG PCB 和硬金。 ENIG PCB 代表化學鍍鎳浸金，非常適合焊接並且防鏽。對於大多數用途來說，它也更便宜。而硬金則非常堅固耐用，非常適合頻繁接觸的零件。
選擇哪一種取決於您的特定需求。如果您想要耐用且能承受高強度使用的產品，請選擇硬金。對於需要良好效能但成本較低的常規應用，ENIG PCB 是更好的選擇。
關鍵要點
沉金PCB價格較便宜，非常適合日常使用。它們易於焊接，並且防鏽性能良好。
硬金 PCB 使用壽命更長，最適合頻繁使用，例如邊緣連接器和鍵盤。
根據您的需求選擇合適的表面處理：ENIG 價格實惠且易於焊接，而硬金則堅固耐用。
金的厚度很重要；薄層有助於焊接，但如果處理不當，厚層可能會導致焊點問題。
想想製作起來有多難；ENIG 更容易且成本更低，但硬金需要更多的技巧和工具。
金厚度比較
ENIG PCB 的金厚度
ENIG PCB 的金層非常薄，這使得它們非常適合焊接，並且能夠防止生鏽。 ENIG PCB 的金層厚度在 0.05 到 0.2032 微米之間。這一薄層有助於保持焊點牢固，避免斷裂。
來源 | 金厚度（微米） |
|---|---|
RAYPCB | 0.05年到0.1年 |
PCD&F | 0.0508年到0.2032年 |
沉金工藝使ENIG PCB擁有均勻光滑的鍍層，從而提升了PCB的性能。當良好的焊接性能至關重要時，通常會選擇ENIG工藝。
硬金PCB的金厚度
硬金 PCB 具有 更厚的金層 比ENIG更好。厚度範圍從3到50微英吋（0.0762到1.27微米）。如此厚的鍍層使其堅固耐用。它們非常適合用於邊緣連接器等經常接觸的部件。
來源 | 金厚度範圍 | 鎳阻擋塗層 | 筆記 |
|---|---|---|---|
多層PCB製造 | 3µ” 至 50µ” | 可以 | 硬金表面，經久耐用。 |
PCB技術指南 | 1-3μm | 4-7μm | 與連接器觸點結合使用。 |
硬金採用電鍍工藝，表面堅韌耐用，是頻繁接觸區域的最佳選擇。

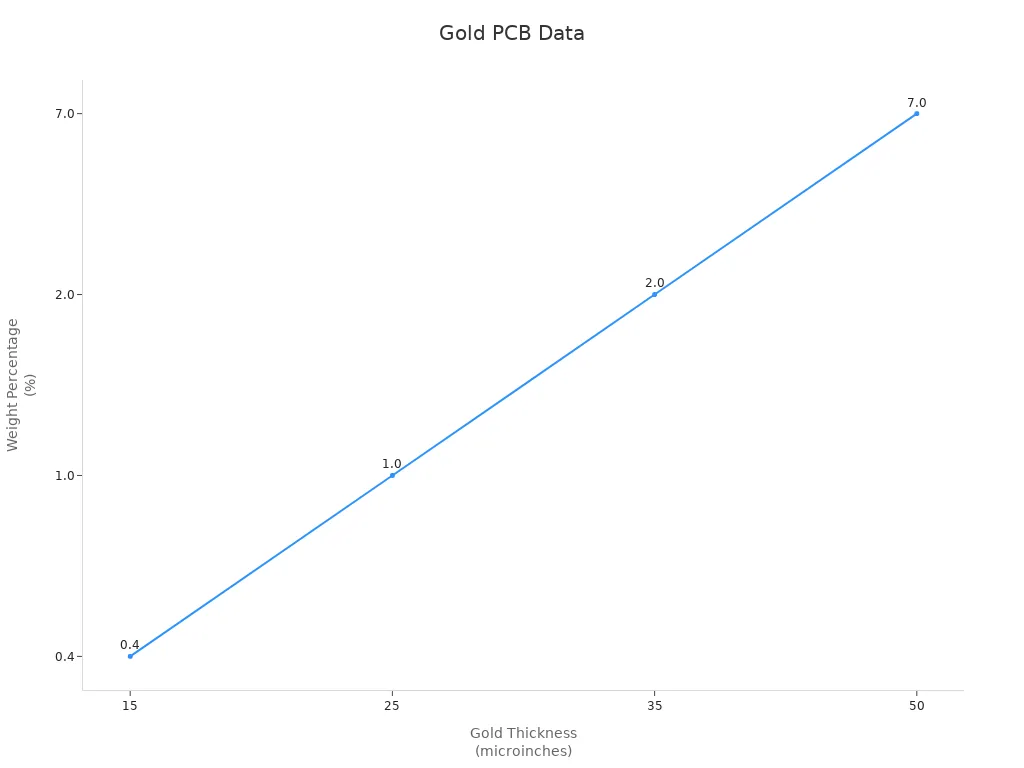

金厚度對PCB性能的影響
金層厚度會影響PCB的運作效果。薄金層（小於0.5微米）最適合焊接。它可以避免焊點變脆等問題。厚金層（15-50微米）如果過多的金與焊料混合，則會導致焊點失效。
薄金（5微米或更薄）可減少焊接過程中的有害化合物。
過多的金會增加焊點問題的可能性。
这 IPC 6010系列 規定鎳和金的最小厚度分別為 3.00 微米和 0.05 微米。未經適當規劃而超過這些限制可能會損害 PCB 的可靠性。選擇合適的金厚度有助於平衡強度、焊接性和性能。
耐用性和耐磨性
ENIG PCB的耐久性
ENIG PCB 堅固耐用，用途廣泛。薄薄的金層和鎳層可有效防止生鏽。這使得 ENIG 成為可能損壞 PCB 的良好選擇。鎳層可防止金在焊接或組裝過程中磨損。
ENIG 經久耐用，不易失去光澤。它能保持良好的電流流動。但它可能無法像硬金那樣承受頻繁的壓力。 ENIG 的使用壽命超過 12 個月，非常適合需要防銹和易焊接的應用。
硬金PCB的耐久性
硬金 PCB 非常耐用 因為它們有一層厚厚的金層。這層金層與鎳或鈷混合，使其更堅硬、更堅固。硬金最適合用於邊緣連接器或鍵盤等經常接觸的區域。即使反覆使用，它也能保持良好的性能。
硬金雖然堅韌，但也有一些缺點。它不像化學鍍鎳金那樣容易焊接。如果處理不當，厚厚的金層也容易造成問題。不過，對於需要承受高磨損的零件來說，硬金仍然是首選。
高磨損應用的最佳選擇
對於磨損嚴重的零件，硬金是最佳選擇。厚實的金層使其堅固耐用。對於經常接觸的邊緣連接器等零件來說，硬金更是理想之選。它確保在惡劣條件下也能提供可靠的性能。
如果您的零件承受的壓力不大，ENIG 可能會更合適。它成本更低，而且焊接和防銹效果極佳。了解每種表面處理的優缺點，有助於您根據需求選擇合適的表面處理。

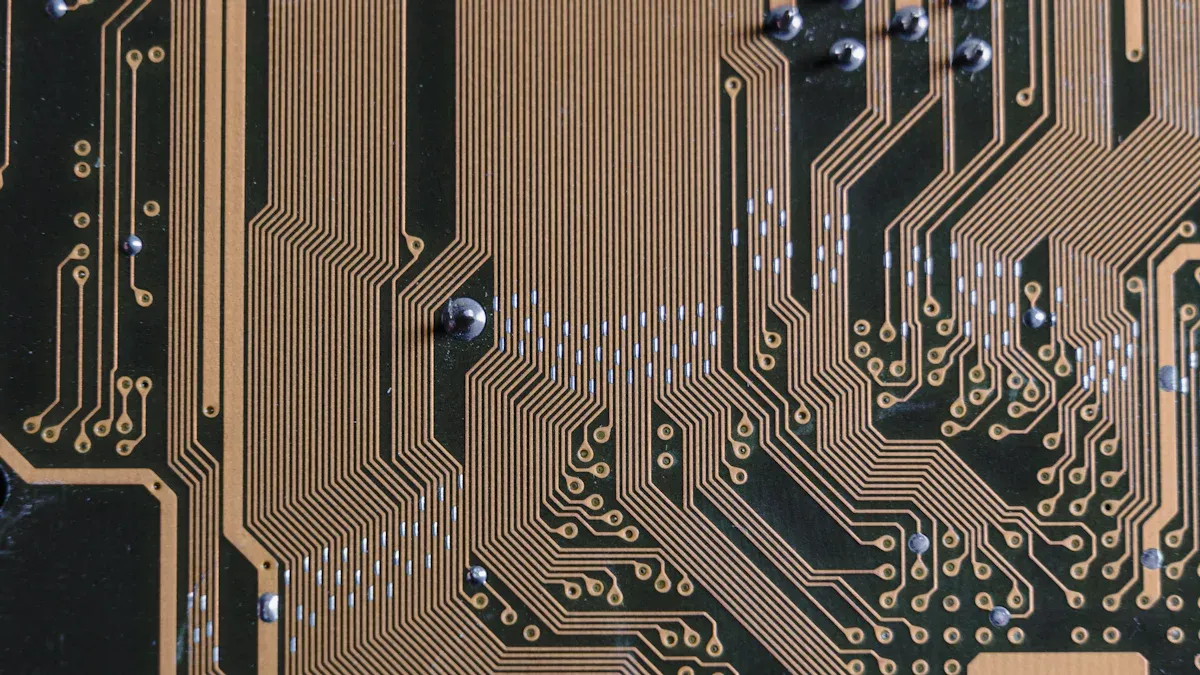

ENIG和硬金的應用
ENIG PCB的常見應用
ENIG PCB 在許多行業中都有應用，因為它們 防鏽、焊接性能好它們非常適合需要精準度和持久性能的任務。以下是一些範例：
消費類電子產品：ENIG PCB 廣泛應用於手機、筆記型電腦和平板電腦等電子設備。其防銹性能有助於延長這些設備的使用壽命。
汽車業：ENIG 用於汽車電子設備，例如引擎控制和安全系統。它對這些部件來說堅固可靠。
醫療器械：ENIG PCB 廣泛應用於醫療設備，例如監視器和診斷儀器。其精度和可靠性值得信賴。
航太：航空航太領域使用 ENIG，因為它在惡劣條件下也能正常工作並保持電氣性能穩定。
對於需要高品質、可靠 PCB 的行業來說，ENIG 是一種受歡迎的選擇。
硬金PCB的常見應用
硬金 PCB 最適合需要強度和耐磨性的應用。其厚厚的金層能夠承受頻繁使用和壓力。常見用途包括：
邊緣連接器：硬金非常適合經常插拔的連接器。
鍵盤和開關：硬金鍍層非常適合經常使用的鍵盤和開關。
軍事與國防：軍事裝備使用硬金 PCB，因為它們在極端條件下也能很好地工作。
工業設備：工廠裡的機器使用硬金 PCB，因為它們能夠承受頻繁使用。
這些用途顯示了堅硬的黃金在高磨損情況下有多麼出色。
針對特定 PCB 用例選擇適當的表面處理
合適的表面處理取決於您的需求。如果您想要良好的焊接性、防鏽性能和更低的成本，請選擇 ENIG。例如，ENIG 非常適合電子產品和汽車系統，能夠確保可靠的性能。
如果您的PCB需要承受大量接觸或壓力，硬金是更好的選擇。厚厚的金層使其非常堅固，非常適合連接器和其他易磨損的部件。
仔細考慮每種表面處理的優缺點。 ENIG 價格實惠且焊接性能良好，而硬金則更堅固耐用。選擇最適合您專案需求的。
工藝複雜性與製造
ENIG PCB製造工藝
製作ENIG PCB需要幾個細緻的步驟。首先，清潔並準備表面。這有助於鎳與銅牢固粘合。然後，將電路板放入槽中，透過化學製程添加鎳。鎳層使PCB堅固耐用。最後，加入一層薄薄的金層。這層金層可以防止生鏽，並使焊接更容易。
這項工藝有很多好處。 ENIG 非常適合焊接，而且防鏽。它還能形成光滑的表面，改善 PCB 的運作效能。但整個過程需要謹慎操作，以免出錯。
硬金PCB製造工藝
由於金層較厚，製作硬金PCB更加困難。首先，需要清潔並準備表面。然後，添加鎳以形成堅固的基底。之後，對錶面進行處理，為鍍金做好準備。最後，使用電鍍技術添加一層厚厚的金層。這使得PCB更加堅固耐用。最後，對電路板進行檢查，以確保其符合品質標準。
這種工藝能打造出非常耐用的表面，但也存在一些挑戰。它成本更高，而且需要熟練的工人。即使存在這些問題，硬金仍然是那些容易磨損的零件的最佳選擇。
製造步驟 | 製造硬金PCB的挑戰 |
|---|---|
清潔和準備表面 | 更高的成本 |
添加鎳 | 更複雜的過程 |
表面處理 | 需要技術工人 |
添加黃金 | 不適用 |
最終質量檢查 | 不適用 |
比較ENIG和硬金的工藝複雜性
ENIG 是 更容易，更便宜 比硬金更容易製作。它的製作步驟簡單，例如透過浸金添加鎳和金。然而，硬金需要電鍍，這更複雜，成本也更高。但這項額外的工作使硬金更堅固，更適合頻繁使用。
如果您想要價格實惠且易於製作的產品，請選擇ENIG。如果您需要為頻繁使用的零件提供堅固的表面，那麼硬金工藝值得您付出額外的成本和精力。
成本分析
ENIG PCB 的成本
ENIG PCB 非常適合焊接和防銹。但是，由於金和鎳層的存在，它們的成本更高。該工藝還使用化學溶液和精細的步驟，這增加了價格。儘管價格昂貴，ENIG 因其可靠性和處理微小部件的能力而廣受歡迎。
與其他表面處理相比，ENIG 成本更高。例如，HASL（熱風焊料整平）雖然較便宜，但不如 HASL 光滑或精確。 ENIG 表面平整，非常適合高品質設計。雖然前期成本較高，但其長期效益使其物有所值。
硬金PCB的成本
硬金PCB是最昂貴的表面處理之一。這是因為它們使用了透過電鍍添加的厚金層。該工藝需要更多的黃金和熟練的工人，從而增加了成本。它的強度和耐磨性使其成為連接器和開關等產品的首選。
硬金比ENIG成本更高，但使用壽命更長。例如，軍事和工廠設備會使用硬金，因為它能夠承受嚴苛的環境。雖然價格昂貴，但其長壽命和強勁的性能使其成為某些用途的明智之選。
表面處理 | 簡介 | 成本影響 |
|---|---|---|
化學鎳金 | 非常適合焊接和防銹，適用於小部件。 | 由於含有金和鎳，成本更高。 |
硬金 | 非常堅固且耐磨，適合嚴苛用途。 | 由於金厚、工藝複雜，成本較高。 |
物有所值：ENIG 與硬金的比較
選擇ENIG還是硬金取決於您的需求。 ENIG價格較便宜，而且適用於大多數用途。它價格實惠且可靠，是電子產品、汽車和醫療工具的理想選擇。
硬金成本較高，但強度較高，使用壽命較長。如果您的PCB需要頻繁使用，硬金是更好的選擇。例如，連接器和工廠機器就受益於其堅韌的表面。
最終，您的選擇應該符合您的需求。 ENIG 是一種經濟實惠的通用選擇。對於需要承受磨損的零件，硬金是值得的。了解每種表面處理的優點有助於您確定哪種處理最適合您的專案。
焊接性能
ENIG PCB 的可焊性
ENIG PCB 表面光滑，非常適合焊接。薄薄的金層有助於電流流通，形成堅固的焊點。因此，ENIG 通常用於精密焊接。金層下方的鎳層可防止銅混入，從而保持焊點的長期牢固性。
ENIG 非常適合包含許多小部件的設計。其平整的表面有助於零件均勻分佈，從而降低焊接錯誤的風險。但 ENIG 也有一些缺點。如果工藝不當，可能會出現「黑色焊盤」問題，從而削弱焊點。即使存在這個問題，ENIG 仍然是大多數焊接任務的可靠選擇。
硬金PCB的可焊性
硬金PCB的焊接性能不如ENIG。厚金層雖然堅固，但在焊接過程中可能會造成問題。過多的金會混入焊料中，導致焊點變脆。這種問題被稱為“金脆”，會影響PCB的正常工作。
對於不需要太多焊接的部件，例如邊緣連接器，硬金更合適。它導電性良好，但不如ENIG那麼容易焊接。如果您更重視強度而不是易焊接性，硬金仍然是一個不錯的選擇。
哪種表面處理比較適合 PCB 組裝？
對於PCB組裝來說，ENIG是更佳的焊接選擇。其光滑的表面和薄薄的金層能夠實現牢固可靠的連接。因此，它非常適合那些需要高組裝成功率的專案。
專家研究焊接工藝，以發現諸如焊接點薄弱或熱損傷等隱藏問題。這有助於改進設計，並確保 PCB 長期運作更佳。
硬金非常耐用，但焊接性能較差。厚厚的金層會使焊接更加困難，因此對於需要大量組裝的項目來說並不理想。如果您的專案需要頻繁焊接，ENIG 是最佳選擇。但對於需要頻繁使用的零件，硬金的強度使其值得考慮。
在選擇ENIG和硬金時，請考慮您的需求。 ENIG表面光滑，非常適合製作小型精細的零件。它價格更便宜，並且非常適合製作高品質的PCB。硬金層更厚，使其在邊緣連接器等高難度應用中更耐用。但其製程更複雜，成本也更高。
權衡強度、成本和用途的利弊。 ENIG 適用於大多數常規任務。硬金更適合嚴苛的環境。選擇最適合您專案目標和預算的方案。
常見問題
ENIG 和硬金有何不同？
沉金 (ENIG) 的金層較薄，易於焊接且防鏽。硬金 (Hard Gold) 的金層較厚，使其更堅固，適合連接器等部件。請根據您的 PCB 需求進行選擇。
表面處理能改變 PCB 的使用壽命嗎？
是的，表面處理會影響使用壽命。沉金 (ENIG) 可防止生鏽，延長 PCB 在正常使用情況下的使用壽命。硬金 (Hard Gold) 則較為堅韌，在磨損嚴重的區域也能發揮良好的作用。請根據您的 PCB 用途進行選擇。
ENIG 與化學鍍鎳、化學鍍鈀、浸金相同嗎？
不一樣。 ENIG 使用的是鎳和金層。另一種表面處理過程添加了鈀，以提高性能。它用於需要高可靠性的高級項目。
哪一種表面處理方式製造多塊 PCB 的成本較低？
大批量生產時，ENIG 的成本更低，因為它使用的金更少，而且工藝也更簡單。硬金的成本更高，因為它的金層更厚，而且工藝更複雜。
如何為我的 PCB 選擇正確的表面處理？
考慮一下你的PCB用途。 ENIG（化金）焊接性能良好，防鏽性能良好，適合一般用途。硬金更適合連接器等高負載使用的部件。選擇前，請考慮你的預算和需求。
