Pour tester une diode dans un circuit, prenez votre multimètre et réglez-le sur le mode approprié. Mettez les fils en contact avec les bornes de la diode. Vérifiez la lecture sur votre multimètre. Vous n'avez pas besoin de retirer la diode de la carte. Utiliser les bons réglages vous permet d'obtenir un résultat précis. Ce processus est simple, même pour les débutants.

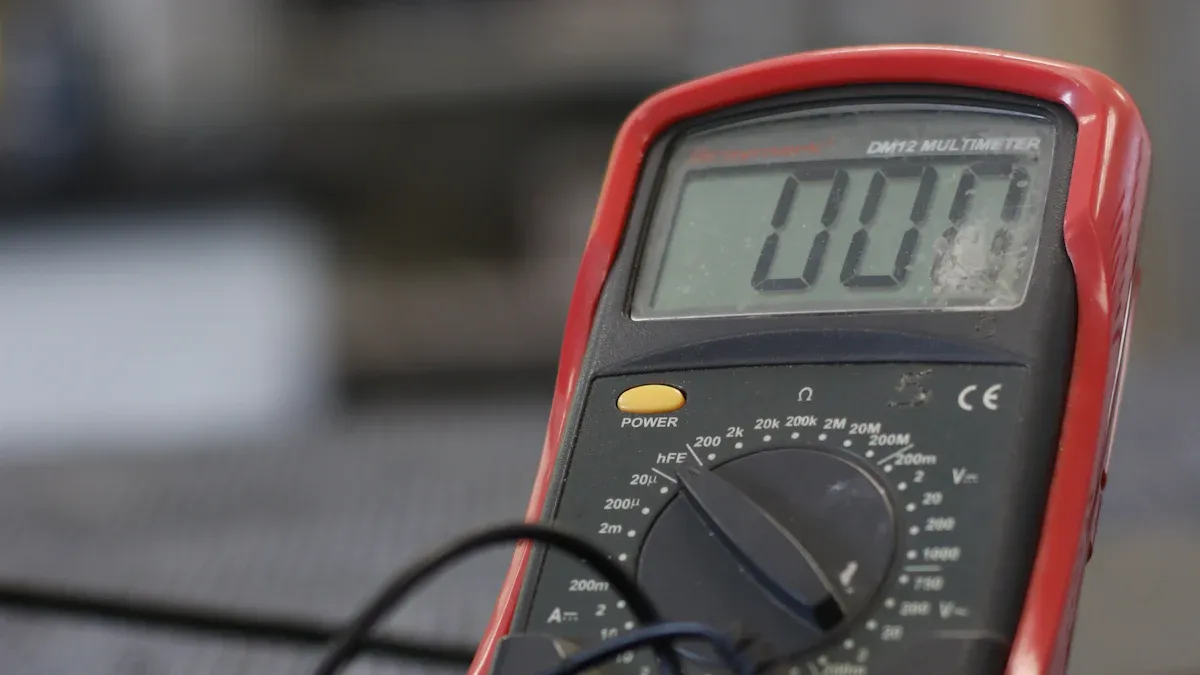

Outils et configuration
Matériel requis
Vous n'avez pas besoin de beaucoup de matériel sophistiqué pour tester une diode dans un circuit. Voici ce que vous devriez vous procurer avant de commencer :
A multimètre numérique (c'est l'outil principal que vous utiliserez)
Cordons de test pour votre multimètre numérique
Facultatif : un oscilloscope ou un générateur de fonctions (ils aident aux tests avancés, mais vous pouvez les ignorer pour les vérifications de base)
Si vous disposez de ces outils, vous êtes prêt pour un processus de test fluide.
Conseils de sécurité
La sécurité avant toutAvant de toucher quoi que ce soit, assurez-vous que le circuit est hors tension. Il est important d'éviter toute tension dans la diode pendant le test. Si vous voyez de gros condensateurs à proximité, déchargez-les. Cette étape vous protège et protège votre multimètre numérique.
Astuce: Vérifiez toujours que le circuit est hors tension avant de commencer. C'est facile à oublier, mais cela fait toute la différence.
Paramètres du multimètre
Configurer votre multimètre numérique est simple. Il suffit de tourner la molette sur le mode souhaité. Pour utiliser le mode test de diodes, suivez ces étapes :
Assurez-vous que le circuit est éteint et que la diode n'a aucune tension à ses bornes.
Tournez le bouton de votre multimètre numérique pour passer en mode test de diodes. Recherchez un symbole représentant un triangle avec une ligne.
Connectez les cordons de test à la diode. Placez un cordon à chaque extrémité.
Enregistrez la mesure. Ensuite, inversez les dérivations et enregistrez la deuxième mesure.
Si votre multimètre numérique ne dispose pas d'un mode de test de diodes, vous pouvez utiliser le mode résistance. Il suffit de tourner la molette jusqu'au réglage de résistance (souvent indiqué par le symbole Ω). Cette méthode permet une vérification rapide, mais le mode de test de diodes offre des résultats plus précis.

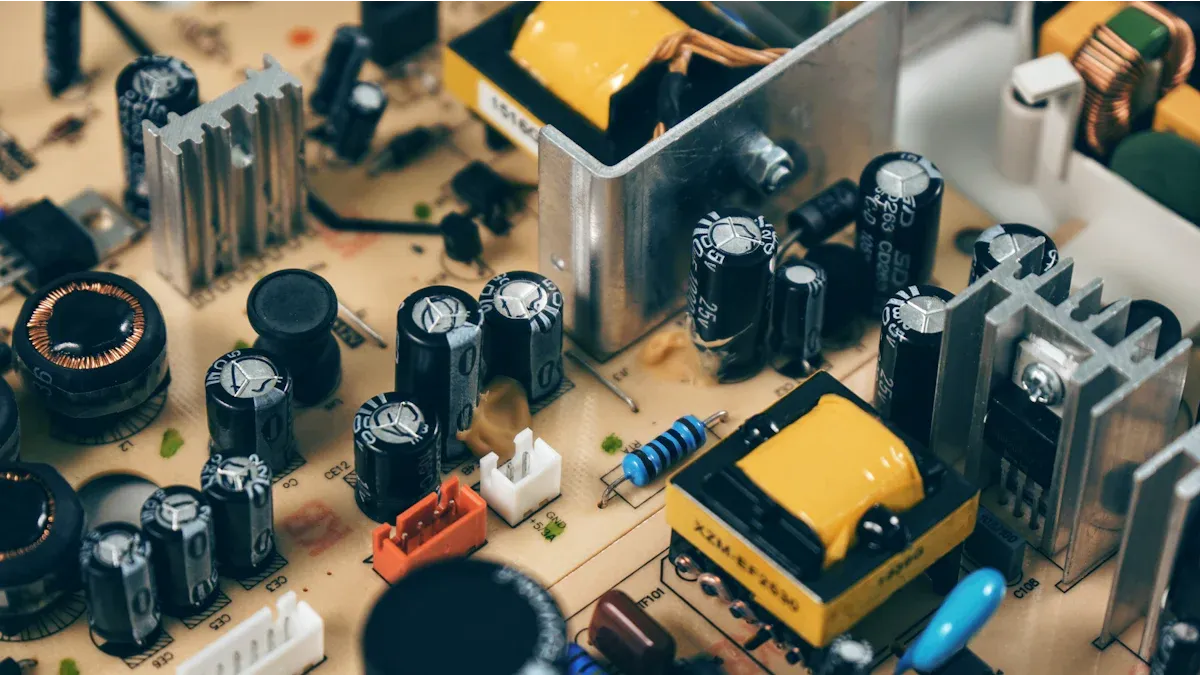

Comment tester une diode
Mode de test de diode
Vous voulez tester une diode Directement dans le circuit ? Le plus simple est d'utiliser le mode test de diode de votre multimètre numérique. Ce mode vous permet de mesurer directement la chute de tension aux bornes de la diode. Voici comment procéder :
Coupez l'alimentation du circuit. Assurez-vous que tout est en sécurité.
Réglez votre multimètre numérique sur mode test des diodesRecherchez le symbole du triangle avec une ligne.
Placez le fil rouge sur l'anode et le fil noir sur la cathode de la diode.
Vérifiez la valeur mesurée. Vous devriez voir une valeur comprise entre 0.6 et 0.8 volt pour une diode au silicium. La plupart du temps, elle est proche de 0.7 volt.
Inversez les fils. Placez le fil noir sur l'anode et le fil rouge sur la cathode. L'écran doit afficher « OL » ou une valeur très élevée. Cela signifie que la diode bloque le courant dans ce sens.
Astuce: Si vous constatez une chute de tension dans les deux sens, la diode est peut-être défectueuse. Si vous n'obtenez aucun volt, la diode est peut-être en court-circuit.
Mode résistance
Parfois, votre multimètre numérique ne dispose pas de mode de test de diode. Vous pouvez néanmoins tester une diode en utilisant le mode de résistance. Cette méthode est moins précise, mais elle permet de détecter les problèmes évidents.
Réglez votre multimètre numérique sur le réglage de résistance (symbole Ω).
Touchez les fils aux bornes de la diode. Essayez dans les deux sens.
Dans un sens, vous devriez observer une faible résistance. Dans l'autre, vous devriez observer une forte résistance (OL).
Voici un tableau rapide pour vous aider à comprendre ce que vous pourriez voir :
Lecture du multimètre | Ce que cela veut dire |
|---|---|
0.6 - 0.8 V | Bonne diode au silicium |
0 V | Diode en court-circuit |
OL ou haute valeur | Diode ouverte |
Remarque : Le mode résistance peut parfois donner des résultats étranges si d'autres parties du circuit sont connectées à la diode. En cas de doute, essayez d'utiliser le mode test de diode ou retirez la diode pour effectuer le test.
Interprétation des résultats
Lorsque vous testez une diode, vous recherchez des réponses claires. Une diode au silicium en bon état présente une chute de tension comprise entre 0.6 et 0.8 V en mode test. Si vous voyez 0 V, la diode est en court-circuit. Si vous voyez « OL » ou aucune valeur, la diode est ouverte.
Vous pourriez obtenir des résultats déroutants. Parfois, d'autres composants du circuit perturbent vos mesures. Par exemple, un technicien a découvert une diode défectueuse dans une tondeuse autoportée. Une bobine continuait de fonctionner car la diode ne bloquait pas le courant. Le problème était difficile à identifier au début. Les diodes peuvent provoquer des problèmes étranges, surtout dans les circuits automobiles. Si vos mesures ne sont pas cohérentes, essayez de tester une diode hors du circuit.
Appeler: N'oubliez jamais que lorsque vous testez des diodes en circuit, d'autres composants peuvent modifier vos résultats. En cas de problème, retirez la diode et testez-la à nouveau.
Tester une diode n'est pas forcément compliqué. Utilisez le mode test de diode pour obtenir les meilleurs résultats. Le mode résistance permet une vérification rapide. Si vous obtenez des valeurs anormales, réfléchissez aux autres éléments connectés à la diode.
Tester une diode avec d'autres méthodes
Méthode de l'oscilloscope
Parfois, vous voulez voir plus que des chiffres. l'oscilloscope vous permet de regarder Comment fonctionne une diode en temps réel ? Pour cela, envoyez une onde carrée à travers la diode. Connectez l'oscilloscope à la diode. Vous pouvez identifier les problèmes en observant la forme de l'onde.
Voici ce qu’il faut rechercher sur l’écran :
Vérifiez à quelle vitesse la vague monte et descend.
Vérifiez si la hauteur de la vague change à chaque cycle.
Observez si la ligne monte ou descend. C'est ce qu'on appelle le décalage CC.
Soyez attentif aux pics ou problèmes étranges lorsque la vague change.
Utiliser un oscilloscope présente des avantages et des inconvénients par rapport à un multimètre numérique. Consultez ce tableau :
Caractéristique | Oscilloscope | Multimètre digital |
|---|---|---|
type de mesure | Affiche les formes d'onde et certaines tensions | Vous donne des nombres de tension directe |
Impédance d'entrée | Élevé, donc il ne perturbera pas votre circuit | Également élevé, sans danger pour la plupart des circuits |
Précision | Pas aussi précis qu'un multimètre | Très précise |
Surveillance de l'ondulation du courant alternatif | Oui, vous pouvez voir l'ondulation du courant alternatif | Non, je ne vois pas d'ondulation |
Portabilité | Généralement plus grand et moins portable | Petit et facile à transporter |
Rugosité | Dur et durable | Pas aussi dur |
Tension de polarisation pour les tests | Pas idéal pour tester des diodes ou des transistors | Certains modèles peuvent ne pas fournir suffisamment de tension |
Astuce: Si vous souhaitez voir comment une diode gère les signaux rapides ou le bruit, utilisez un oscilloscope.
Générateur de fonctions
A le générateur de fonctions envoie des signaux différents Signaux transmis par une diode. Vous pouvez choisir la forme, la vitesse et l'intensité du signal. Cet outil vous permet de visualiser le fonctionnement réel de la diode.
Voici comment un générateur de fonctions vous aide à tester une diode :
Il produit des signaux de type ondes carrées ou sinusoïdales. Vous pouvez observer la réaction de la diode.
Vous pouvez modifier la fréquence et l'amplitude pour tester la diode à différents niveaux.
Cela vous aide à vérifier si la diode bloque le courant dans un sens et le laisse circuler dans l'autre sens.
Lorsque vous utilisez un générateur de fonctions, commencez par une tension et un courant faibles. Pour un test de base, utilisez un faible courant et mesurez la tension aux bornes de la diode. Pour un test plus approfondi, augmentez le courant (jusqu'à 1 A pour une diode de 1 A) et vérifiez si la chute de tension reste normale. Vous pouvez également utiliser une tension inverse proche de la valeur nominale de la diode pour détecter d'éventuelles fuites de courant.
Remarque : Un générateur de fonctions vous donne plus de contrôle et vous aide à trouver des problèmes qu'un simple compteur pourrait manquer.
Dépannage
Actions en cas de diode défectueuse
Si vous trouvez une diode défectueuse, vous devez répare-le immédiatementVoici un moyen simple de remplacer une diode défectueuse dans votre circuit :
Testez la diode avec votre multimètre numérique pour confirmer qu'elle ne fonctionne pas.
Trouvez la diode défectueuse sur la carte. Vous pouvez utiliser un schéma ou simplement observer attentivement.
Dessouder soigneusement et retirer la diode du circuit.
Choisissez une nouvelle diode qui correspond aux spécifications de l’ancienne.
Soudez la nouvelle diode en place. Veillez à respecter la polarité.
Testez la nouvelle diode avec votre multimètre numérique pour vous assurer que tout fonctionne.
Astuce: Vérifiez toujours la polarité avant de souder. Les diodes ne fonctionnent que dans un seul sens !
Problèmes courants
Les diodes peuvent tomber en panne pour de nombreuses raisons. Vous pourriez observer des problèmes tels qu'une surcharge thermique, une surcharge électrique ou un claquage par polarisation inverse. Parfois, des dommages physiques ou le vieillissement peuvent être à l'origine de problèmes. Voici quelques signes et causes à surveiller :
Courant dépassant la valeur nominale
Défaillance du circuit ouvert
Défaillance de court-circuit
Traces de brûlure ou fissures sur la diode
Décoloration ou bornes noircies
Chauffage rapide lorsque le circuit est allumé
Des bruits étranges ou des ondulations dans votre alimentation électrique
Si vous repérez l'un de ces problèmes, prenez votre multimètre numérique et commencez les tests. Une inspection visuelle rapide est également utile. Recherchez des pièces brûlées ou une odeur étrange près de la diode.
Quand retirer la diode
Parfois, tester une diode dans un circuit ne donne pas de résultats clairs. D'autres composants peuvent fausser vos mesures. Voici quelques cas où il est conseillé de retirer la diode :
Vous obtenez des lectures confuses de votre multimètre numérique.
Le circuit comporte de nombreux composants connectés.
Vous voyez des signes de dommages mais ne pouvez pas le confirmer avec des tests en circuit.
Avant de retirer la diode, coupez l'alimentation. Déchargez les gros condensateurs à proximité. Vous pouvez également déconnecter une seule extrémité de la diode au lieu de la retirer complètement. Cela simplifie et sécurise les tests.
Remarque : Si vous ne parvenez toujours pas à identifier le problème, utilisez une loupe pour vérifier la présence de petites fissures ou de soudures défectueuses. Tenir un journal de vos tests et corrections vous aidera à identifier des schémas si le même problème se reproduit.
Vous savez maintenant comment tester une diode dans un circuit. Utilisez toujours le mode multimètre approprié et revérifiez vos résultats. Voici quelques conseils. erreurs courantes commises par les débutants:
Interprétation erronée des symboles
Mélanger la polarité
Utiliser le mauvais type ou la mauvaise orientation
Restez en sécurité en suivant ces étapes :
Coupez toute l’alimentation et déchargez les condensateurs.
Installez des panneaux d’avertissement dans les zones à haute tension.
Inspectez souvent votre zone de test.
Si vous trouvez une diode défectueuse, remplacez-la ou demandez de l’aide à une source fiable.
QFP
Pouvez-vous tester une diode sans la retirer du circuit ?
Oui, vous pouvez tester la plupart des diodes directement sur la carte. Utilisez simplement votre multimètre en mode test de diodes. Si vous obtenez des valeurs anormales, essayez de retirer une patte de la diode pour un résultat plus clair.
Que signifie « OL » sur mon multimètre lorsque je teste une diode ?
« OL » signifie « boucle ouverte ». Votre multimètre l'affiche lorsque la diode bloque le courant. Cela signifie que la diode fonctionne en sens inverse. Pour une diode en bon état, il faut que « OL » soit visible dans un sens.
Pourquoi est-ce que j'obtiens des lectures différentes en circuit par rapport à hors circuit ?
D'autres composants du circuit peuvent influencer votre test. Vous pourriez obtenir des nombres impairs en raison de chemins parallèles ou de composants connectés. En cas de doute, testez la diode après l'avoir retirée de la carte.
Que se passe-t-il si j'installe une diode à l'envers ?
Si vous placez une diode à l'envers, le courant ne circulera pas correctement. Votre circuit pourrait ne pas fonctionner ou endommager d'autres composants. Vérifiez toujours la polarité avant de souder.
Puis-je utiliser un multimètre analogique pour tester une diode ?
Vous pouvez utiliser un multimètre analogique, mais il est moins précis qu'un multimètre numérique. Vous verrez l'aiguille bouger pour une diode en bon état. Si l'aiguille ne bouge pas, la diode est peut-être ouverte ou en court-circuit.
