Elegir el grosor adecuado del chapado en oro para las placas de circuito impreso afecta su rendimiento. Si bien es importante que el chapado en oro dure, también es importante controlar los costos. Si elige una PCB de oro grueso, obtendrá mayor protección y mayor resistencia al desgaste. Sin embargo, un exceso de oro puede aumentar el precio sin añadir valor real.
Puntos Clave
Elige el grosor adecuado del chapado en oro para tu placa de circuito impreso (PCB). Esto te ayudará a ahorrar dinero y a que tu PCB funcione mejor. Usa un chapado en oro más grueso en las piezas que se usan con frecuencia, como los conectores de borde. Esto prolongará su vida útil. Sigue normas como la IPC-4556 y consulta con tu fabricante sobre el grosor óptimo. Usa oro grueso solo donde sea realmente beneficioso. Esto reduce los costos y mantiene la calidad alta. Realiza pruebas y planifica bien para evitar problemas con un chapado en oro demasiado fino o demasiado grueso.
Factores del chapado en oro
Necesidades de aplicación
Siempre debes empezar por pensar en cómo usarás tu PCB. Algunas placas deben durar mucho tiempo. Otras, como las que tienen conectores de borde, deben soportar muchas inserciones y extracciones. Si diseñas una placa para un ordenador o un servidor, es posible que necesites una PCB con baño de oro duro . Este tipo de chapado en oro proporciona una superficie resistente y es ideal para componentes sometidos a un uso intensivo.
Si su placa solo necesita transportar señales y no tiene mucho contacto físico, puede optar por un chapado en oro más fino. Esto ahorra dinero y, al mismo tiempo, protege su placa. También debe considerar el medio ambiente. Si su PCB estará expuesta a la humedad o a productos químicos, necesita un chapado en oro con buena resistencia a la corrosión.
Consejo: Siempre ajuste el grosor del chapado de oro al uso real de su placa de circuito impreso. Esto le ayudará a evitar un sobrediseño y a reducir costes.
Rendimiento y confiabilidad
Quiere que su PCB funcione bien y dure mucho tiempo. El chapado en oro le ayuda a lograr ambos objetivos. Una capa más gruesa de chapado en oro proporciona un mejor contacto eléctrico. También ayuda a prevenir problemas como la oxidación. Si usa una PCB de oro duro, obtendrá aún más durabilidad. Esto es importante para los conectores que se conectan y desconectan con frecuencia.
Algunas placas deben funcionar en entornos hostiles. En estos casos, un chapado de oro más grueso puede protegerlas contra daños. Además, mantiene la placa en funcionamiento incluso si la superficie se raya. Siempre debe verificar si su diseño requiere alta confiabilidad. Si es así, no elija el chapado de oro más fino solo por ahorrar dinero.
Costo y fabricación
Necesita equilibrar el rendimiento con el costo. El oro es caro. Si usa demasiado, el costo de su proyecto se dispara. Solo debe usar un chapado de oro grueso donde realmente lo necesite. Para la mayoría de las placas, un grosor estándar funciona bien y mantiene los costos bajo control.
Los fabricantes tienen limitaciones en cuanto al grosor del chapado en oro. Si se solicita una capa muy gruesa, esto puede ralentizar la producción o causar problemas durante el proceso. Algunos tipos de chapado en oro, como el chapado en oro duro para PCB, requieren pasos especiales. Esto puede aumentar el costo y el tiempo necesarios para fabricar la placa.
Lista de verificación para el control de costos:
Utilice un baño de oro grueso sólo en los puntos de contacto.
Elija un grosor estándar para la mayoría de las superficies.
Pregúntele a su fabricante sobre los límites de su proceso.
También deberías pensar en el medio ambiente. Usar menos oro ayuda a ahorrar recursos. Además, hace que tu PCB sea más ecológica.
Por qué es importante el grosor
Funcionamiento eléctrico
Quiere que su PCB transmita señales sin perder potencia. El chapado en oro le ayuda a lograrlo. El oro ofrece una excelente conductividad eléctrica. Esto significa que sus señales se transmiten rápidamente y no encuentran mucha resistencia. Si utiliza el grosor adecuado, obtendrá conexiones estables. Un chapado en oro fino puede desgastarse y causar puntos débiles. Siempre debe comprobar el grosor si su placa maneja señales importantes.
Nota: Una capa más gruesa de chapado en oro puede ayudar a prevenir la pérdida de señal en circuitos de alta velocidad.
Durabilidad y desgaste
Necesitas que tu PCB dure muchos usos. El chapado en oro protege el metal subyacente de arañazos y daños. Si usas conectores que se enchufan y desenchufan con frecuencia, un chapado en oro más grueso te ofrece mayor protección. Esta capa adicional resiste la fricción y mantiene los puntos de contacto suaves. Si eliges una capa delgada, puede desgastarse rápidamente. Podrías experimentar problemas como malas conexiones o incluso fallos.
He aquí una comparación rápida:
Espesor | Nivel de durabilidad | Mejor caso de uso |
|---|---|---|
Delgado (0.03-0.05 µm) | Bajo | Almohadillas de señal, bajo desgaste |
Estándar (0.1 µm) | Media | Uso general |
Grueso (0.76 µm+) | Alto | Conectores de borde, dedos |
Solderabilidad
Debe asegurarse de que su PCB sea fácil de soldar. El chapado en oro facilita este paso. Un grosor adecuado permite que la soldadura fluya con fluidez y se adhiera bien. Si la capa de oro es demasiado fina, el metal base podría traslucirse, lo que puede provocar uniones de soldadura deficientes. Si el oro es demasiado grueso, puede dificultar la soldadura o hacerla más costosa de lo necesario. Recuerde también que el chapado en oro proporciona a su placa una gran resistencia a la corrosión. Esto protege las uniones de soldadura de la humedad y los productos químicos.
Consejo: Para obtener los mejores resultados, ajuste siempre el grosor del baño de oro a su proceso de soldadura.
Rangos de espesores típicos
Valores estándar de chapado en oro
Es necesario conocer los valores estándar para el chapado en oro de las PCB. Los estándares de la industria, como el IPC-4556, ayudan a elegir el grosor adecuado. La mayoría de los tipos de chapado en oro para PCB se encuentran entre 0.03 y 1.0 micras. Es frecuente ver entre 0.03 y 0.05 micras en las almohadillas de señal. Esta fina capa es ideal para zonas de bajo desgaste. Para los conectores de borde y los dedos dorados, suele ser necesaria una mayor protección. Se recomienda usar 0.76 micras o más en estas zonas.
A continuación se muestra una tabla para ayudarle a comparar los espesores más comunes:
Área de PCB | Espesor típico (micras) | Caso de uso |
|---|---|---|
Almohadillas de señal | 0.03-0.05 | Bajo desgaste, bajo costo |
Contactos generales | 0.1 | Uso estándar |
Conectores de borde/dedos | 0.76+ | Alto desgaste, uso frecuente |
Revestimiento de cuerpo completo | 0.1-0.5 | Las aplicaciones especiales |
Consejo: Consulte siempre la norma IPC-4556 o pida consejo al fabricante. Esto le ayudará a ajustar el grosor del chapado en oro a las necesidades de su placa.
Aplicaciones de PCB de oro grueso
Se utiliza un chapado en oro grueso cuando la PCB se somete a un uso intensivo o a condiciones adversas. Una PCB de oro grueso ofrece una protección sólida contra el desgaste y la corrosión. Esto se observa a menudo en placas con conectores de borde que se conectan y desconectan con frecuencia. El chapado en oro grueso también es útil en dispositivos aeroespaciales, militares y médicos. Estos campos requieren alta fiabilidad y larga vida útil.
Debe elegir una PCB de oro grueso si su placa debe durar años o funcionar en entornos difíciles. Un chapado de oro grueso también puede ser útil si su placa soporta mucha fricción o necesita mantener una conexión perfecta. No necesita un chapado de oro grueso en todas partes. Úselo solo donde necesite mayor resistencia.
Cuándo utilizar un baño de oro grueso:
Conectores de borde y dedos dorados
Tableros para uso aeroespacial o militar
Dispositivos Médicos
Conectores de alta inserción
Recuerda, el chapado en oro grueso cuesta más. Úsalo solo donde aporte valor real.
PCB de oro duro vs. oro por inmersión
Existen dos opciones principales de chapado en oro: PCB de oro duro y chapado en oro por inmersión. Cada tipo tiene sus propios usos y rangos de espesor.
Una PCB de oro endurecido utiliza oro electrochapado. Este proceso crea una superficie robusta y resistente al desgaste. Es frecuente ver PCB de oro endurecido en conectores de borde y puntos de contacto. El grosor de la PCB de oro endurecido suele empezar en 0.76 micras y puede ser mayor. Esto la hace perfecta para lugares con frecuentes conexiones y desconexiones.
El oro de inmersión utiliza un proceso químico. Este tipo proporciona una capa más fina y suave. Es frecuente ver oro de inmersión en las superficies de contacto para soldar. El espesor del oro de inmersión suele estar entre 0.03 y 0.1 micras. Es ideal para componentes de paso fino y lugares donde se requiere buena soldabilidad.
He aquí una comparación rápida:
Elemento | PCB de oro duro | Oro de inmersión |
|---|---|---|
Proceso | Electrochapado | Química (ENIG) |
Espesor típico | 0.76–1.0+ micrones | 0.03–0.1 micras |
Resistencia al desgaste | Alto | Bajo |
Solderabilidad | Media | Alto |
mejor uso | Conectores de borde | Almohadillas de soldadura |
Nota: Para mayor durabilidad, elija placas de circuito impreso con baño de oro duro; para facilitar la soldadura, utilice placas con baño de oro por inmersión. Asegúrese siempre de que el tipo de baño de oro se ajuste a las necesidades específicas de su placa.

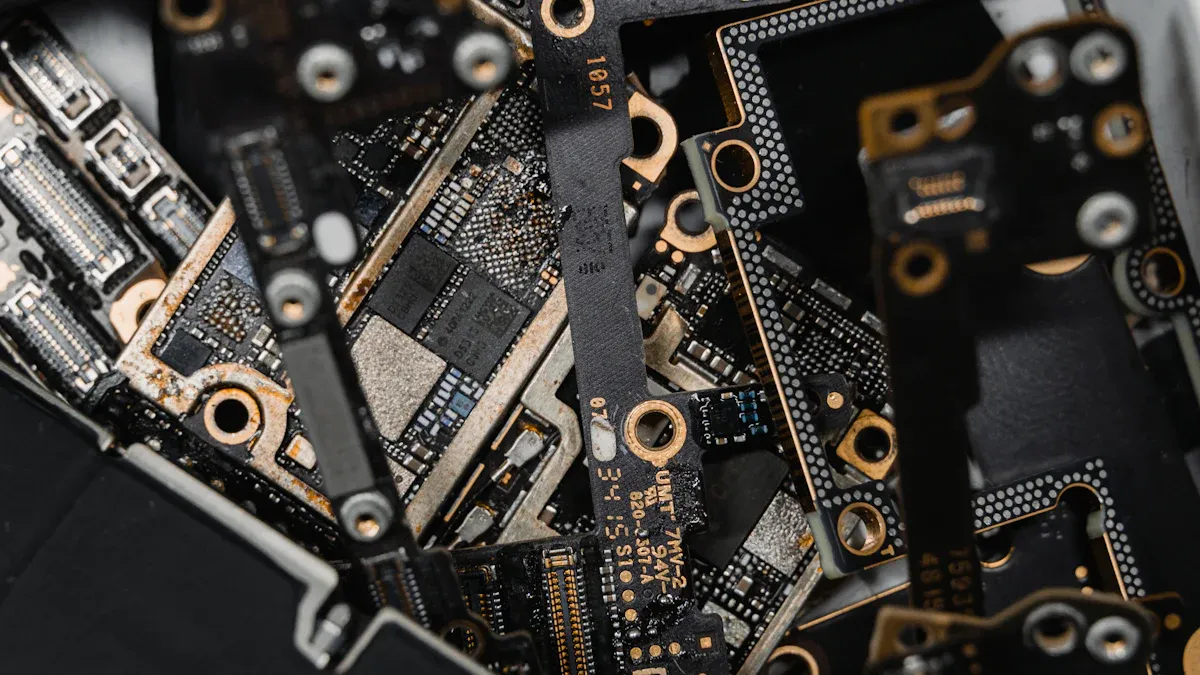

Ventajas y desventajas del baño de oro grueso
Ventajas
Al elegir un chapado en oro grueso para su PCB, obtendrá varias ventajas. Este tipo de chapado ofrece una gran protección contra el desgaste y la corrosión. Puede confiar en que su placa durará más, incluso en entornos difíciles. Las superficies de PCB con chapado en oro grueso conservan su acabado liso, lo que contribuye a conexiones fiables. Además, se reducen los problemas de oxidación, lo que significa que sus señales se mantendrán claras y potentes.
Mayor vida útil de los puntos de contacto
Mejor resistencia a los arañazos y la fricción.
Rendimiento mejorado en condiciones difíciles
Consejo: El baño de oro grueso funciona bien para los conectores que se insertan y extraen muchas veces.
Inconvenientes
También debe conocer las desventajas del chapado en oro grueso. El principal problema es el costo. El oro es caro, por lo que usar más cantidad aumenta el presupuesto del proyecto. Los diseños de PCB con chapado en oro grueso también pueden tardar más en fabricarse. Algunos procesos se vuelven más difíciles con el oro adicional, lo que puede ralentizar la producción. Si usa chapado en oro grueso donde no lo necesita, desperdicia recursos.
Inconveniente | Generar impacto |
|---|---|
Mayor costo | Aumenta el precio total del proyecto |
Mayor tiempo de producción | Entrega más lenta |
Desperdicio de recursos | Menos ecológico |
Cuándo utilizar PCB de oro grueso
Debes elegir una placa de circuito impreso (PCB) con un recubrimiento de oro grueso cuando tu placa esté sometida a un uso intensivo o necesite durar años. Esta opción es recomendable para conectores de borde, contactos chapados en oro y placas en los sectores aeroespacial o médico. Si tu diseño requiere alta fiabilidad y gran resistencia al desgaste, el recubrimiento de oro grueso es la mejor opción. No necesitas una PCB con un recubrimiento de oro grueso en todas partes. Úsala solo donde aporte un valor real.
Nota: Para obtener los mejores resultados, siempre adapte el espesor del chapado en oro a las necesidades reales de su placa.
Guía de selección
Lista de verificación paso a paso
Puedes elegir el grosor adecuado del chapado en oro siguiendo una sencilla lista de verificación. Esto te ayudará a tomar decisiones inteligentes y a evitar errores.
Identificar el propósito de la PCB
Pregúntate qué hará la placa. ¿Soportará muchos enchufados y desenchufados? ¿Necesita durar muchos años?Consulte los puntos de contacto
Observa las zonas que se usarán con más frecuencia. Los conectores de borde y los dedos dorados suelen requerir un oro más grueso.Revisar las necesidades ambientales
Piense en dónde funcionará la PCB. ¿Expondrá a humedad, productos químicos o altas temperaturas? Los entornos exigentes requieren mayor protección.Seleccione el tipo de oro
Decide si necesitas oro duro o oro de inmersión. El oro duro ofrece mejor resistencia al desgaste. El oro de inmersión es ideal para las almohadillas de soldadura.Cumplimiento de los estándares de la industria
Utilice normas como la IPC-4556 como guía. Estas normas muestran valores de espesor comunes para diferentes usos.Equilibrio entre costo y rendimiento
Elija el grosor más bajo que se ajuste a sus necesidades. Esto le ahorrará dinero y recursos.
Consejo: Siempre consulta con el fabricante de tu placa de circuito impreso . Ellos pueden ayudarte a elegir el grosor adecuado para tu diseño.
Mitigación de Riesgo
Puedes evitar problemas planificando con antelación. Aquí tienes algunas maneras de reducir los riesgos:
Prototipos de prueba:
Primero, construye una placa de muestra. Comprueba si el grosor del oro funciona correctamente en condiciones reales.Monitorizar los puntos de desgaste:
Esté atento a señales de desgaste en los conectores y las almohadillas. Si observa algún problema, ajuste el grosor en su próximo diseño.Opciones de documentos:
Anota por qué elegiste un grosor determinado. Esto te ayudará a ti y a tu equipo a recordar las razones más adelante.
Supervisión | Cómo evitarlo |
|---|---|
Oro demasiado fino | Siga las normas, pruebe las muestras |
Oro demasiado espeso | Revisar costos, usar solo donde sea necesario |
Tipo de oro equivocado | Tipo de coincidencia con la aplicación |
🛡️ Nota: Una planificación y unas pruebas cuidadosas le ayudarán a obtener los mejores resultados de sus placas de circuito impreso chapadas en oro.
Elegir el grosor de chapado en oro adecuado ayuda a que su PCB dure más y funcione mejor. Siempre debe ajustar el grosor a las necesidades de su placa y a su fiabilidad.
Consulte estándares de la industria como IPC-4556.
Hable con el fabricante de su PCB para obtener asesoramiento.
Utilice oro espeso sólo donde sea necesario.
Para más detalles, consulte las normas IPC o visite sitios web confiables de fabricantes de PCB. Aprender más le ayudará a tomar decisiones inteligentes para su próximo proyecto.
Preguntas Frecuentes
¿Cómo se mide el espesor del chapado en oro de una PCB?
Puede medir el espesor del chapado en oro con herramientas de fluorescencia de rayos X (XRF). Estas herramientas ofrecen resultados rápidos y precisos. Solicite un informe de espesor al fabricante de su PCB si necesita una prueba.
¿Qué pasa si se utiliza un baño de oro demasiado fino?
El chapado fino de oro puede desgastarse rápidamente. Podría observar conexiones defectuosas o corrosión. Su PCB podría fallar antes de lo esperado. Compruebe siempre el espesor mínimo para su aplicación.
¿Se puede utilizar un baño de oro grueso en todas partes de una PCB?
No uses oro grueso en todas partes. El oro grueso es más caro y desperdicia recursos. Úsalo solo en zonas de alto desgaste, como conectores de borde o dedos dorados.
¿El baño de oro afecta la soldadura?
Sí, el chapado en oro ayuda a que la soldadura se adhiera a los pads. Si el oro es demasiado fino, la soldadura puede endurecerse. Si el oro es demasiado grueso, puede aumentar los costos. Siempre ajuste el grosor a sus necesidades de soldadura.
