運算放大器的基本分析方法：虛擬開路、虛擬短路。對於不熟悉的運算放大器應用電路，可以使用此基本分析方法。
運算放大器是一種應用廣泛的裝置。當連接到適當的回授網路時，它們可以用作精密交流電和直流放大器、主動濾波器、振盪器和電壓比較器。
- 運算放大器在主動濾波中的應用
上圖是典型的主動濾波電路（Saron-Kayl電路，巴特沃斯電路的一種）。主動濾波的優點在於可以使大於截止頻率的訊號衰減得更快，而且濾波特性不需要很高的電容和電阻。
本電路的設計重點為：在滿足適當截止頻率的條件下，R233與R230的阻值盡量選擇一致，C50與C201的電容選擇也盡量一致（兩級RC電路的阻容值相等時，稱為Saron-Kayl電路），這樣既能滿足濾波性能，又能使器件類型規範化。其中，電阻R280的作用是防止輸入懸空，造成運算輸出異常。
濾波最常用的三種二階主動式低通濾波器電路為：巴特沃斯、單調遞減、平坦最平滑曲線；
巴特沃斯低通濾波中最常用的是Saron-Kayl電路，它是類比電路。

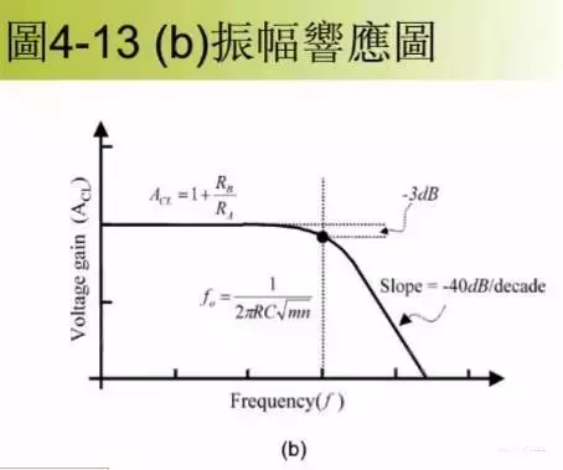

對於濾波器，您需要知道它的截止頻率，或者您可以寫出傳遞函數和頻率響應。
如果濾波器還具有放大功能，則需要知道濾波器的增益。
當兩級RC電路的電阻值和電容值相等時，稱為塞倫卡電路。在二階主動電路中引入負回授，使輸出電壓在高頻範圍內迅速下降。
二階主動式低通濾波器電路的通帶增益為1+Rf/R1，與一階低通濾波器電路相同；
請注意，m 的單位是歐姆，N 的單位是 u

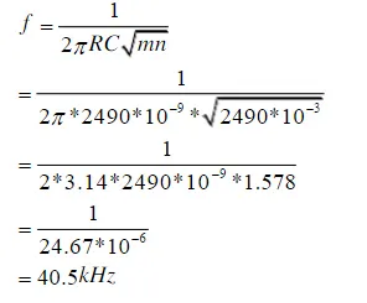

因此截止頻率計算為
切比雪夫，衰減迅速，但通帶內有波紋；
貝塞爾（橢圓），相移與頻率成正比，群延遲本質上是常數。
2.運算放大器在電壓比較器中的應用

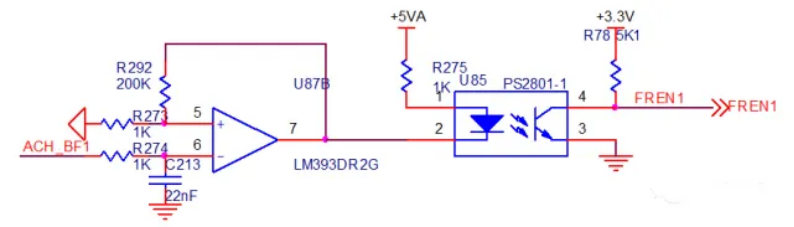

此電路實際上是過零比較器和深度放大器電路的組合。
輸出經（1+R292/R273）放大，放大倍率越高，方波上升沿越陡峭。
這個電路中還有一個關鍵元件阻值要注意，那就是R275，它決定了方波的上升速度。
3.恆定電流源電路設計
如圖所示恆定電流原理分析流程如下：
U5B（上圖下方的運轉）為電壓跟隨器，因此V1=V4；

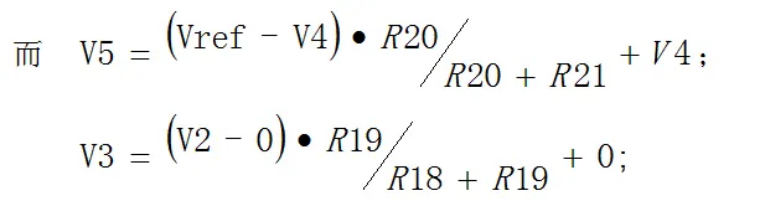

根據運算放大器的虛短原理，對於運算U4A（上圖的上方運算放大器）：V3=V5；
結合上述方程，我們得到：
當參考電壓Vref固定在1.8V時，電阻R30為3.6，電流輸出恆定為0.5mA。
此恆定電流源電路可以用來設計其他電流的恆定電流源。其基本想法為：所有電阻需採用阻值一致的高精度電阻。輸入參考電壓（採用專用參考電壓晶片）除以電阻值即可得到輸出電流。
但在實際使用中，為了保護恆定電流源電路，一般會在輸出端串聯一個二極體和一個電阻。這樣做的好處首先是防止外部幹擾進入恆定電流源電路，造成恆定電流源電路的損壞，其次是防止外部負載短路，以免損壞恆定電流源電路。
5.熱電阻測量電路

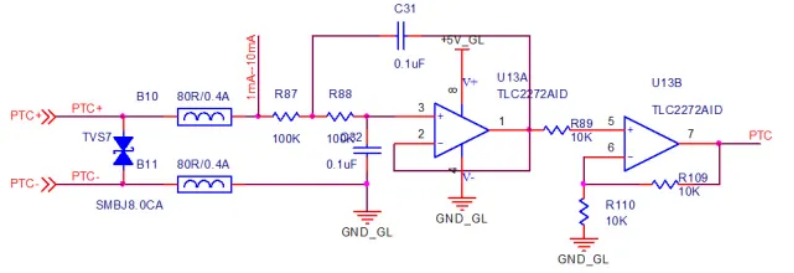

上圖電路是典型的熱電阻/熱偶測量電路，其測量思路為：在負載上加一個1-10mA的恆定電流源，該恆定電流源會在負載上產生一定的電壓，該電壓經過主動濾波、信號處理後，對信號進行調整（信號放大或衰減），最後將信號送入ADC接口。
使用此電路時，請注意在輸入端施加保護。 TVS可以並聯，但要注意電容對測量精度的影響。當然，如果在一些低成本的場合，上述電路圖可以簡化為以下電路
在運算放大器的使用中，電壓跟隨器是常見的應用。這種電路的好處有：第一，它減少了負載對訊號源的影響；第二，它提高了訊號的帶負載能力。
7.單電源應用
在運算的實際使用中，我們一般會採用雙電源供電來維持運轉的頻率特性。但有時在實際使用上我們只採用單電源供電，也能達到運算放大器的正常運作。

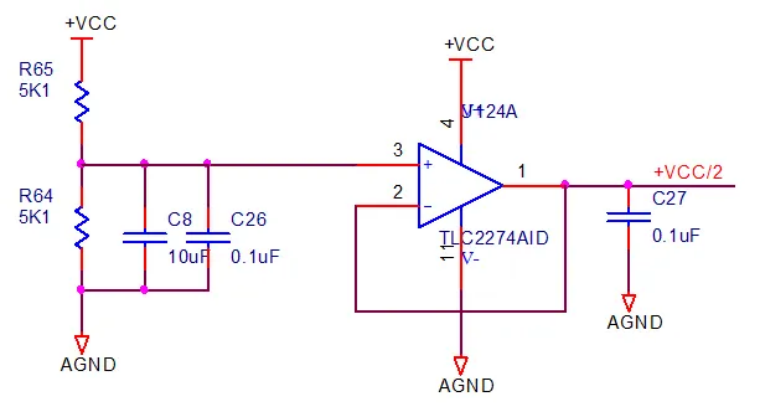

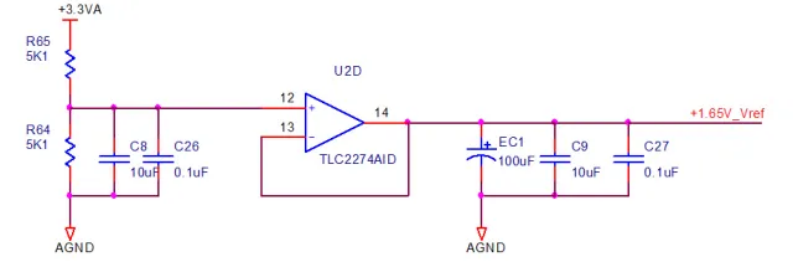

首先，我們利用運算跟隨電路實現VCC/2分壓器：
當然，如果要求不是很高的話，也可以直接用電阻分壓得到+VCC/2，但由於電阻分壓的特性，其動態響應速度會很慢，請謹慎使用。

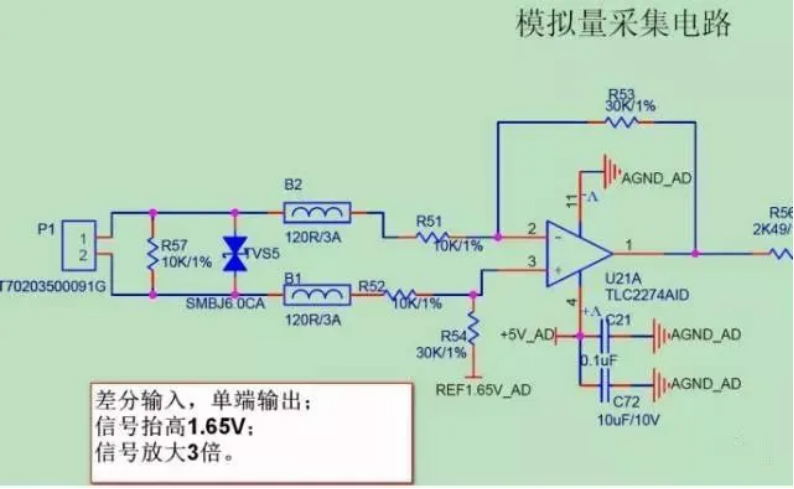

得到+VCC/2之後，我們就可以利用單一電源來實現訊號放大功能了，如下圖：
在該電路中，R66=R67//R68，訊號輸出增益G=-R67/R68。
具體應用如下圖所示：運轉採用單路+5V_AD供電，AD晶片電壓為3.3V（由基準電壓晶片REF3033取得），經電阻分壓後經運轉得到3.3V，送到運轉同相輸入端。
