L'integrazione del sistema set-top box si completa con successo assemblando le schede PCBA principali, i delicati cablaggi, gli involucri protettivi, eseguendo il flashing iniziale del firmware e i test funzionali automatizzati. I produttori di elettronica conoscono il valore di un processo di assemblaggio box efficace durante le produzioni di massa. Apprendere questo processo di assemblaggio box consente di eliminare i colli di bottiglia termici, ridurre i tempi di consegna complessivi e minimizzare i principali rischi di produzione. Con l'aumento della densità hardware, è necessario bilanciare layout di componenti complessi con procedure di controllo qualità rapide e ripetibili. Gestire correttamente ogni dettaglio dell'assemblaggio fisico protegge la qualità del prodotto finale, riduce i costi operativi totali e garantisce la massima soddisfazione di tutti i clienti finali.
Punti chiave
Scegliete materiali per involucri in alluminio con spessore uniforme delle pareti per favorire la dissipazione del calore ed evitare errori di formatura della plastica.
Verificate tempestivamente i circuiti stampati e i cablaggi con strumenti automatizzati per evitare che componenti difettosi raggiungano la linea di assemblaggio.
Tenere i cavi di alimentazione lontani dalle linee dati e raggrupparli per evitare interferenze e proteggere i delicati punti di saldatura.
Utilizzare test automatici di funzionalità e termici su ciascun dispositivo per individuare eventuali parti difettose prima di inviare il prodotto finale.
Riponete le scatole complete in apposite buste antistatiche con imbottitura in schiuma morbida per proteggerle da eventuali danni durante la spedizione.
Pianificazione per l'assemblaggio del decoder
Selezione degli involucri e principi di progettazione per la producibilità (DFM).
Quando scegliete il contenitore per il vostro computer, applicate i principi della progettazione per la produzione (Design for Manufacturing). Scegliete con cura i materiali in modo che il calore interno si disperda uniformemente dall'unità principale. L'alluminio dissipa il calore circa 3.5 volte più velocemente dell'acciaio inossidabile. Un contenitore in acciaio scuro assorbe molto rapidamente l'energia luminosa se esposto alla luce solare. Questo calore intrappolato aumenta la temperatura interna del contenitore di 15-20 °C prima ancora che i componenti interni si accendano. Le finiture esterne lucide riflettono i raggi solari e proteggono i componenti interni più delicati.
Durante lo stampaggio delle forme a scatola, assicuratevi che le pareti degli alloggiamenti in plastica siano uniformi. Mantenete uno spessore uniforme delle pareti tra 2.0 e 3.5 mm quando lavorate con materiali plastici ABS. Uno spessore uniforme delle pareti previene antiestetici avvallamenti, bolle d'aria interne e forme incurvate. Aggiungete angoli di sformo laterali di 1° per le pareti nascoste e di 1.5-2° per le superfici esterne visibili. Utilizzate angoli di 3° per le pareti ruvide. Un buon angolo di sformo garantisce un'estrazione agevole dei pezzi, aumenta il successo della stampa, protegge la qualità e prolunga la durata degli stampi.
Preparazione di hardware e cablaggi
Organizzate con cura le scorte di fabbrica prima di iniziare le fasi di assemblaggio completo del prodotto. Controllate attentamente ogni circuito stampato prima di iniziare le operazioni di installazione fisica. L'ispezione ottica automatizzata (OIS) rileva il 98-99% dei difetti superficiali sui componenti del circuito stampato. L'occhio umano ne individua solo circa l'80%. Individuare tempestivamente i difetti sui circuiti stampati garantisce elevati standard di qualità del prodotto. In questo modo eviterete di inserire circuiti stampati difettosi all'interno del telaio metallico del prodotto finito.
Prima di iniziare l'assemblaggio finale della scatola, controllare i cablaggi e la componentistica metallica. Esaminare attentamente i fili spelati con una lente d'ingrandimento per individuare eventuali fili metallici danneggiati. Utilizzare strumenti di verifica della forza di crimpatura per evitare che le estremità dei fili si allentino durante la realizzazione dei cablaggi. I blocchi dei connettori e i controlli di trazione dei pin impediscono che i fili si allentino all'interno dei blocchi di plastica. Eseguire test di flusso elettrico al 100% per correggere percorsi errati dei fili. Queste fasi preparatorie iniziali velocizzano le linee di produzione riducendo le riparazioni tardive.
Il processo di assemblaggio del decoder
Integrazione di PCBA e alimentatore
La produzione inizia con il fissaggio della scheda madre al telaio inferiore. Gli addetti all'assemblaggio allineano i fori di montaggio con i distanziatori metallici per evitare sollecitazioni eccessive sulla scheda. Le piccole viti vengono serrate utilizzando chiavi dinamometriche per fissare saldamente la scheda. Questa fase previene la formazione di crepe sulla scheda, protegge le saldature più deboli e garantisce la stabilità a lungo termine durante il funzionamento.
Successivamente, si installa l'alimentatore interno all'interno del vano del case. Un buon alimentatore deve possedere caratteristiche fondamentali per proteggere i componenti più deboli del case:
Uscita di energia pulita che mantiene basso il rumore elettrico
Protezione termica che impedisce picchi di temperatura interna imprevisti
Elevato risparmio energetico durante le lunghe ore di funzionamento del sistema.
Supporto energetico flessibile per diverse reti elettriche globali
Durante l'assemblaggio, il collegamento delle unità di alimentazione alle schede madri richiede un buon controllo del rumore. Utilizzare una messa a terra a stella , facendo convergere tutti i fili di massa in un unico punto. Questa configurazione previene la formazione di anelli di massa indesiderati. Posizionare piccoli condensatori da 100 nF vicino ai pin di alimentazione per eliminare il rumore di tensione rapido nelle aree critiche della scheda. Mantenere le masse ad alta tensione separate da quelle a bassa tensione per evitare sbalzi di tensione. Mantenere la lunghezza delle tracce inferiore a 5 mm per ridurre la resistenza delle tracce. Piani di massa robusti riducono la resistenza del circuito, mantenendo i segnali puliti e migliorando l'affidabilità complessiva del dispositivo.
Instradamento dei cavi e integrazione degli alloggiamenti
Dopo aver fissato le schede a circuito stampato principali all'interno del telaio, si collegano i fasci di cavi. Il processo di assemblaggio dei contenitori di piccole dimensioni richiede un instradamento preciso dei cavi. Un cablaggio ordinato favorisce il raffreddamento , riduce il rumore e semplifica le riparazioni. Un buon instradamento consente agli operatori di controllare facilmente i componenti senza dover spostare i cavi circostanti, velocizzando così le riparazioni in fabbrica.
È possibile rendere i prodotti più affidabili utilizzando regole intelligenti per la disposizione dei cavi:
Per ridurre le interferenze, è importante tenere le linee elettriche lontane dalle linee dati ad alta velocità.
Fissare i fasci di cavi utilizzando clip di plastica per evitare che i fili sfreghino contro spigoli metallici taglienti.
Mantieni liberi i condotti dell'aria in modo che i dissipatori di calore possano raffreddare correttamente il sistema.
Proseguite l'assemblaggio preparando la scatola esterna per la chiusura finale. Controllate attentamente ogni percorso dei cavi prima di sigillare l'unità esterna. I cavi schiacciati tra le pareti di plastica dell'involucro possono causare la rottura dei fili di rame e cortocircuiti. Lasciate un po' di gioco nei cavi vicino ai connettori in modo che le vibrazioni non danneggino le saldature più deboli.
Il coperchio superiore viene fissato al telaio inferiore tramite viti o giunzioni a scatto. Una corretta sigillatura impedisce l'ingresso di polvere e acqua dall'esterno, mantenendo al contempo i componenti interni saldamente in posizione. L'esecuzione accurata di ogni fase protegge i componenti interni da guasti prematuri durante l'utilizzo. Si ottiene così un'elevata qualità costruttiva e un flusso di lavoro produttivo efficiente in tutto lo stabilimento.

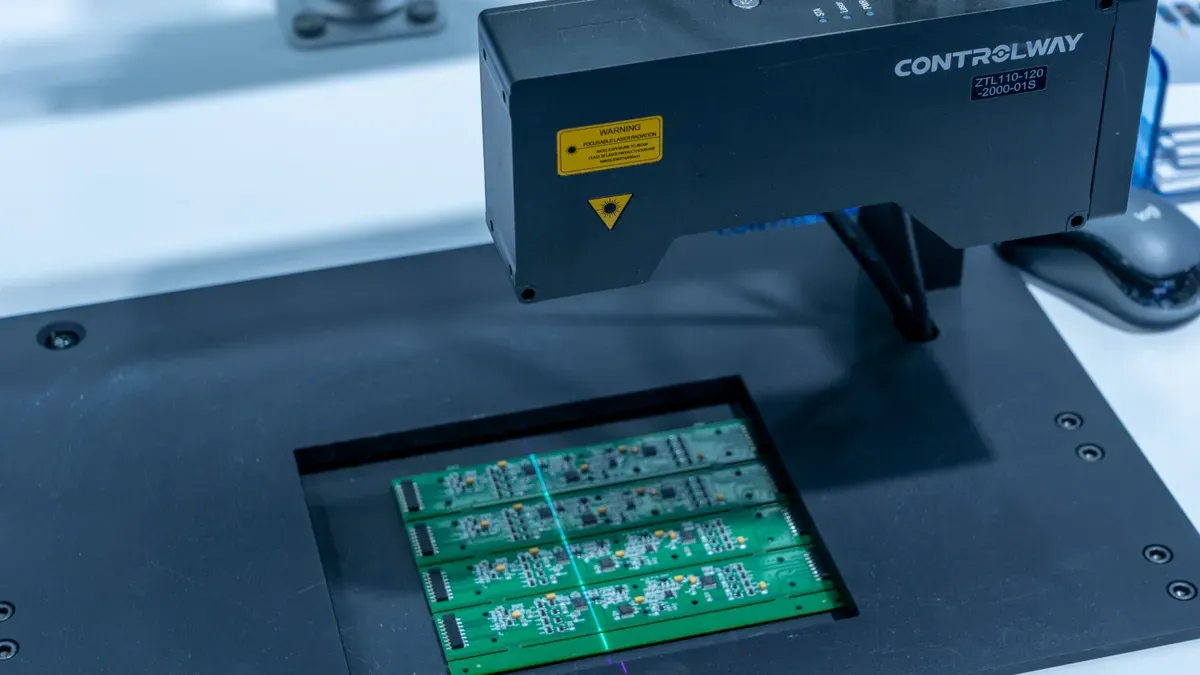

Protocolli di test per un assemblaggio di successo della confezione
Aggiornamento del firmware e test funzionali
Su ogni confezione viene installato un software di avvio per preparare i componenti hardware interni all'uso quotidiano. Gli addetti alla produzione eseguono una semplice procedura di configurazione del software durante le fasi di assemblaggio del prodotto finito:
Scarica il file firmware di sistema corretto (
.image) dal sito principale e copialo su un'unità USB formattata in FAT32.Inserisci la chiavetta USB nella porta del decoder, accendilo e premi il tasto menu per accedere alle opzioni.
Scorri la schermata del menu di ripristino, apri la sezione di aggiornamento software e avvia la procedura di aggiornamento dei file di sistema.
Lasciare che il processo di installazione sia in esecuzione per 5-10 minuti , assicurandosi che nessuno stacchi la spina di alimentazione durante questo periodo.
Attenzione: l'aggiornamento del software potrebbe riattivare i blocchi del portale, quindi testate una singola unità prima di aggiornare l'intera produzione in fabbrica.
Rendere questa configurazione software standard su tutte le linee di produzione elimina gli errori di configurazione da parte dell'utente, riduce i bug del software e velocizza la preparazione delle unità. I test automatizzati verificano le porte di connessione fisiche e il software in esecuzione senza rallentare la produzione giornaliera in fabbrica. I nuovi sistemi di test confrontano i segnali delle unità in tempo reale con i risultati dei test precedenti . Questa revisione costante dei dati individua rapidamente i componenti difettosi più comuni e aiuta gli operatori a localizzare problemi di collegamento nascosti. Il software di test intelligente esegue controlli in tempo reale sulle dimensioni del display video, sulla decodifica audio, sulla temporizzazione del segnale e sui collegamenti di rete attivi. Inoltre, i sistemi di test automatizzati eseguono controlli di loop su porte di rete, slot per schede e chip wireless per garantire uno streaming fluido. È possibile verificare la stabilità dei collegamenti di rete, la riproduzione video nitida e la corretta risposta all'alimentazione prima di spostare le unità all'ultima stazione di assemblaggio.
Test di burn-in e verifica del segnale
Si testano i percorsi del segnale veloci per mantenere alta la qualità del prodotto in ogni gruppo di produzione. Strumenti di segnale speciali verificano i diagrammi di uscita dello schermo per confermare i livelli di potenza e gli standard ufficiali di gara:
Invia un
PRBS9Sequenza di segnale di prova attraverso i cavi collegati a velocità preimpostate.Verificare lo spazio interpupillare laterale e verticale rispetto ai limiti prestabiliti per valutare la chiarezza del segnale.
Regolare la perdita di segnale automatica da 0 a -15 dB per le porte HDMI o a -3.5 dB per i collegamenti USB.
Eseguire ulteriori controlli elettrici, tra cui test del percorso dei cavi, resistenza della linea e controlli dei marcatori.
Gli strumenti di test standard verificano le variazioni di frequenza e tempo per individuare le minime perdite di segnale lungo le linee del circuito stampato. Successivamente, ogni scatola chiusa viene inserita in forni di prova ad alta temperatura per eseguire test di resistenza termica. I test di resistenza termica provocano la rottura dei componenti più deboli in fabbrica, anziché a casa. Gli addetti al collaudo monitorano le oscillazioni del segnale, le perdite di segnale, il rumore di linea e il rumore incrociato durante i lunghi cicli di prova in forno. In seguito, gli operai di fabbrica eseguono un controllo di qualità obbligatorio per verificare l'allineamento fisico delle porte, la leggibilità delle etichette e la robustezza complessiva della scatola esterna. L'esecuzione di un controllo finale completo garantisce che ogni unità assemblata sia in grado di resistere all'uso domestico quotidiano. Controlli rigorosi riducono i tassi di reso, tutelano la fiducia dei clienti e aumentano il numero di unità funzionanti in tutti i turni di lavoro in fabbrica.
Risoluzione delle problematiche di assemblaggio e confezionamento
Gestione termica e di compatibilità
Gli spazi ristretti all'interno dei case presentano problemi comuni durante l'assemblaggio finale del prodotto. Gli alloggiamenti angusti intrappolano il calore in prossimità dei componenti in funzione e piccoli errori di assemblaggio causano un allineamento impreciso. Questi problemi di surriscaldamento si risolvono inserendo spessi pad di raffreddamento tra i chip caldi e il contenitore metallico esterno. Inoltre, un allineamento accurato dei componenti durante l'assemblaggio finale previene le sollecitazioni sul telaio, elimina gli spazi vuoti tra le schede e protegge i punti deboli interni.
È necessario controllare rigorosamente le dimensioni dei componenti per proteggere le parti interne del decoder. I punti di saldatura deboli si crepano quando i circuiti stampati si piegano all'interno di piccoli alloggiamenti durante le fasi di assemblaggio. È possibile evitare sollecitazioni al telaio durante l'assemblaggio delle schede seguendo le chiare regole IPC-A-610 Classe 2 su tutte le linee di produzione. L'abbinamento delle dimensioni dell'involucro favorisce una dissipazione del calore uniforme, riduce i punti caldi interni, semplifica l'intero processo di assemblaggio e garantisce una maggiore durata dei dispositivi.
Preparazione finale per l'imballaggio e la distribuzione
Ogni unità completata viene sottoposta a un ultimo controllo prima di entrare nell'area di imballaggio. Gli operai verificano l'allineamento delle porte, puliscono le superfici esterne della scatola e applicano pellicole protettive trasparenti sugli schermi. Questo rigoroso controllo protegge le superfici delle unità da graffi accidentali durante la spedizione, mantenendo al contempo un'elevata qualità complessiva del prodotto in ogni lotto di produzione.
Gli operai posizionano ogni unità completata all'interno di una scatola personalizzata insieme agli accessori principali del sistema. Tu metti i telecomandi, gli alimentatori e i cavi video veloci nella confezione di vendita principale.
Avvolgere l'unità principale in una guaina antistatica per bloccare l'elettricità statica.
Inserisci dei tappi terminali in schiuma sagomata all'interno della scatola per attutire gli urti più forti.
Inserire le guide per l'utente, le piccole batterie e i cavi di installazione negli appositi alloggiamenti interni.
Sigillare la scatola di vendita stampata utilizzando un nastro adesivo di sicurezza resistente.
Infine, i team della fabbrica inseriscono diverse scatole destinate alla vendita al dettaglio in robuste casse di cartone per la spedizione finale. Gli operai applicano etichette con codici leggibili, numeri di serie e indirizzi di consegna sulle scatole principali. Questo semplice processo di imballaggio protegge i dispositivi elettronici delicati durante le spedizioni internazionali, previene danni fisici durante il trasporto e velocizza le operazioni di stoccaggio per i grandi partner di produzione.
Ottimizzando il processo di assemblaggio dei set-top box, si migliora la qualità complessiva e si riducono i costi operativi. La combinazione di regole di progettazione predefinite, raffreddamento termico intelligente e test rigorosi protegge direttamente l'hardware durante l'assemblaggio quotidiano in fabbrica. Queste fasi integrate ottimizzano ogni processo produttivo, garantendo prestazioni del prodotto costanti e affidabili sul campo.
Integrando questi metodi collaudati nei vostri cicli di produzione, otterrete il massimo valore di mercato. Partner esperti vi aiuteranno a padroneggiare le attività di assemblaggio fisico dei contenitori, a migliorare la resa produttiva e a garantire la massima soddisfazione del cliente. La collaborazione con specialisti dell'elettronica qualificati eleva i risultati complessivi dell'assemblaggio dei contenitori in ogni singolo turno di produzione.
FAQ
Come si ottimizza la scelta del contenitore per l'integrazione con il set-top box?
Scegli materiali per l'involucro con elevata conducibilità termica per dissipare il calore dalle parti in movimento. Mantieni uno spessore uniforme delle pareti in plastica, tra 2.0 e 3.5 mm. Le corrette pendenze laterali prevengono difetti di stampaggio e semplificano il processo di assemblaggio.
Perché è importante seguire gli standard IPC-A-610 Classe 2 durante la produzione?
Attenersi agli standard IPC-A-610 Classe 2 per evitare pressioni fisiche sul telaio interno dei circuiti stampati. Il rispetto di queste regole previene la formazione di crepe nelle saldature all'interno di contenitori compatti. Questo passaggio migliora la qualità complessiva del prodotto anche in grandi lotti di produzione.
Che ruolo svolge il collaudo automatizzato nella produzione di set-top box?
I test automatizzati verificano i segnali audio e video, i collegamenti e le configurazioni software senza rallentare le linee di produzione. In questo modo è possibile individuare rapidamente i guasti precoci dei componenti. Questo processo costante riduce i resi dei clienti e protegge la produzione della vostra fabbrica.
Come si può prevenire il danneggiamento dei cavi all'interno di un alloggiamento compatto?
Instradare i cavi di alimentazione lontano dai percorsi dati e fissare i fasci di cavi con clip di plastica. Verificare il percorso dei cavi prima di chiudere il telaio esterno della scatola. Lasciare un po' di gioco extra nei cavi vicino ai connettori evita di sollecitare eccessivamente le saldature più deboli durante l'assemblaggio.
