La integridad de la señal es fundamental en el diseño rápido de PCB. Sin ella, las señales pueden debilitarse, causando errores y un rendimiento deficiente. Pueden surgir problemas como interferencias electromagnéticas (EMI), desajustes de impedancia y retrasos. Por ejemplo:
Las pruebas muestran que los VIA colgantes pueden actuar como pequeños condensadores o antenas, empeorando la EMI.
Las pistas que no están alineadas con el tejido de fibra de vidrio pueden cambiar la impedancia y distorsionar las señales.
Para solucionar estos problemas, puede mejorar el diseño de las trazas en el diseño de su PCB, elegir mejores materiales y controlar bien la EMI.
Puntos Clave
La intensidad de la señal es muy importante para las placas de circuito impreso de alta velocidad. Mantiene las señales claras y evita errores o problemas.
Seleccione materiales con baja constante dieléctrica y tangente de pérdida. Esto ayuda a mantener la intensidad de las señales y mejora el rendimiento.
Acorte las pistas y evite los giros bruscos al enrutar. Esto reduce la pérdida de señal y las interferencias (EMI).
Utilice pares diferenciales para mantener las señales equilibradas y reducir el ruido. La coincidencia de longitudes y espaciado de las trazas ayuda a mantener la claridad de las señales.
Añada blindaje y conexión a tierra para reducir las interferencias electromagnéticas (EMI). Los planos de tierra y las cubiertas metálicas protegen los componentes y mejoran la calidad de la señal.

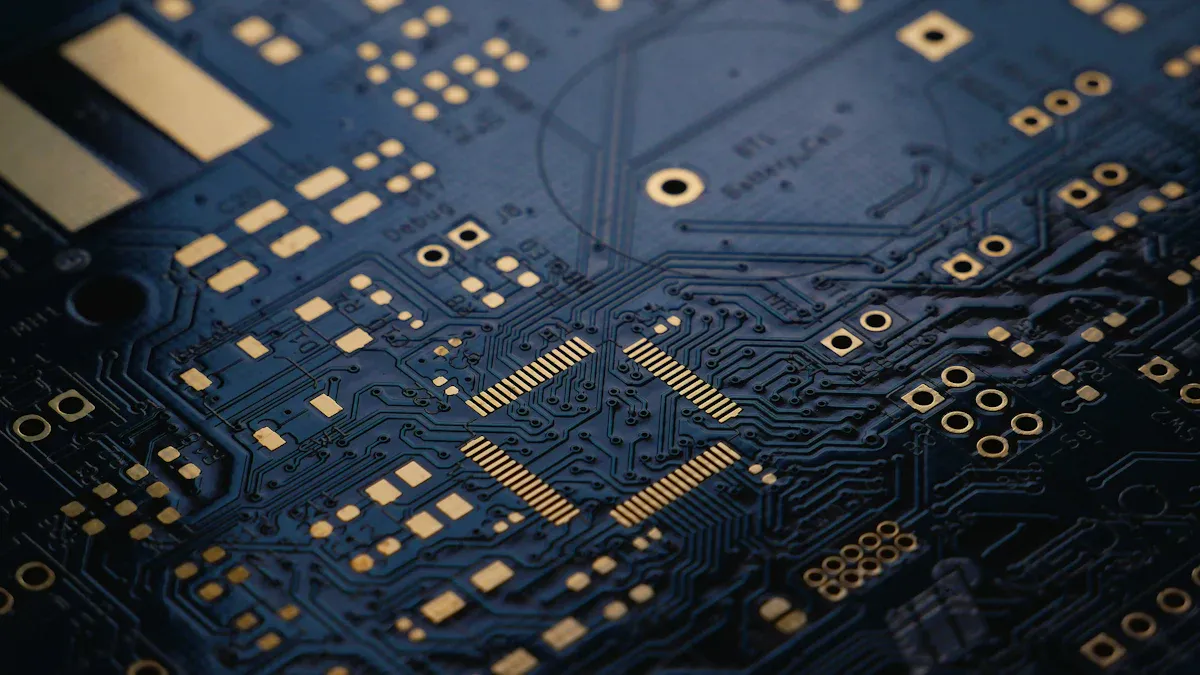

Comprensión de la integridad de la señal en el diseño de PCB de alta velocidad
¿Qué es la integridad de la señal?
La integridad de la señal implica mantener una señal fuerte y clara mientras se transmite a través de una placa de circuito impreso (PCB) de alta velocidad. A velocidades de hasta 4 GHz, las conexiones actúan como líneas de transmisión. Esto puede causar problemas como ruido, retrasos y fluctuaciones en la señal. La integridad de la señal es fundamental para mantenerla limpia y puntual, garantizando así un buen rendimiento.
Para mantener la intensidad de las señales, es necesario corregir problemas como las reflexiones, la diafonía y la interferencia electromagnética (EMI). Las pruebas y simulaciones ayudan a identificar y resolver estos problemas. Estándares como IEEE 802.3ap establecen reglas para garantizar que las PCB de alta velocidad funcionen de la misma manera.
Aspecto | Lo que significa |
|---|---|
Por qué son importantes las simulaciones | Ayudan a crear reglas para conectores rápidos. |
Problemas de integridad de la señal | Los problemas incluyen reflexiones, diafonía y debilitamiento de la señal. |
Estableciendo reglas | Grupos como PICMG y OBSAI crean estándares de integridad de señal. |
Reglas IEEE | Establezca límites sobre cómo deben funcionar los canales. |
Problemas en diseños de PCB de alta velocidad
Los diseños rápidos de PCB tienen muchos problemas que perjudican la calidad de la señal:
La diafonía ocurre cuando las señales en caminos cercanos interfieren entre sí.
Las discrepancias de impedancia provocan que las señales reboten, generando errores.
El mal enrutamiento sobre planos divididos empeora el ruido y la EMI.
Los errores de soldadura, como los espacios en las conexiones, debilitan las señales.
Estos problemas pueden afectar el funcionamiento de su PCB. Por ejemplo, grietas en vías pequeñas o cambios en las propiedades del material pueden alterar las señales. Para solucionar esto, utilice métodos como la señalización diferencial, terminaciones adecuadas y pistas de protección.
Cómo la mala integridad de la señal perjudica el rendimiento
Una mala integridad de la señal puede afectar el funcionamiento de la PCB. Las señales pueden deformarse, lo que provoca que los dispositivos las interpreten incorrectamente. Las discrepancias de impedancia y el debilitamiento de las altas frecuencias reducen la intensidad de la señal, lo que provoca velocidades más lentas y errores.
El ruido adicional, como la fluctuación o los cambios de voltaje, altera la sincronización de la señal. El rebote de tierra puede alterar los niveles de voltaje, causando errores. La diafonía añade señales no deseadas a las rutas cercanas, lo que reduce la precisión de los datos.
Para evitar estos problemas, utilice un plano de referencia estable para señales rápidas. Esto reduce el ruido y la interferencia electromagnética (EMI), manteniendo las señales nítidas. Solucionar estos problemas aumenta la fiabilidad y el rendimiento de su PCB.
Estrategias clave para el diseño de PCB de alta velocidad
Selección de materiales para la integridad de la señal
Elegir los materiales adecuados es fundamental para mantener una señal fuerte. Los materiales que se utilizan influyen en cómo se transmiten las señales a través de la placa de circuito impreso (PCB). Los materiales con una constante dieléctrica ( Dk ) y una tangente de pérdidas ( Df ) bajas contribuyen a que las señales se mantengan nítidas y fuertes.
Propiedad | Recomendación |
|---|---|
Constante dieléctrica ( Δk ) | Seleccione materiales con un valor Df bajo (<0.005) para su uso en radiofrecuencia y microondas. |
Coeficiente de expansión térmica ( CTE ) | Para una mayor estabilidad, utilice laminados con un coeficiente de dilatación térmica (CTE ) bajo (de 10 a 20 ppm/°C). |
espesor del sustrato | Para frecuencias altas superiores a 10 GHz, elija sustratos más delgados (de 10 a 20 milésimas de pulgada) . |
Tangente de pérdida | Seleccione materiales con tangentes de baja pérdida (0.0022 a 0.0095) para reducir la pérdida de señal. |
Absorción de humedad | Elija materiales con baja absorción de humedad (<0.1%) para un mejor rendimiento. |
Verifique cuidadosamente los datos del material. Las pruebas demuestran que los valores reales de Df pueden diferir de los que indican los proveedores. Incluso una pequeña diferencia, como 0.004 en Df , puede aumentar la pérdida de señal. Probar los materiales antes de diseñar la placa de circuito impreso ayuda a evitar estos problemas.
Mejores prácticas de diseño y enrutamiento de trazas
Un buen diseño y enrutamiento de las pistas es fundamental para las PCB rápidas. Las pistas más cortas mantienen la intensidad de las señales y reducen los efectos no deseados. Una impedancia controlada garantiza que las pistas coincidan con los componentes conectados, manteniendo las señales nítidas.
Mejores Prácticas | Explicación |
|---|---|
Mantenga los trazos cortos | Los trazos cortos reducen la posibilidad de pérdida de señal y efectos no deseados. |
Utilice impedancia controlada | Adapta la impedancia de traza para reducir los reflejos de la señal y mantener las señales claras. |
Ruta con cuidado | Evite las esquinas afiladas y limite las vías para reducir la pérdida de señal y la diafonía. |
Evite las esquinas pronunciadas al trazar las pistas. Las esquinas pronunciadas pueden provocar reflexiones de señal y mayor interferencia electromagnética (EMI) . En su lugar, utilice curvas suaves o ángulos de 45 grados. Limite el uso de vías, ya que generan efectos no deseados que debilitan las señales. Herramientas como Altium Designer y Cadence pueden ayudarle a mejorar el trazado de sus circuitos impresos.
Aplicación de la regla 20-H para reducir la EMI
La regla 20-H ayuda a reducir las interferencias electromagnéticas (EMI) en diseños de PCB rápidos. Consiste en reducir el plano de alimentación a una altura 20 veces menor que la de la capa entre los planos de alimentación y tierra. Esto reduce las emisiones de radiofrecuencia (RF) a bajas frecuencias.
ESTUDIO | Hallazgos |
|---|---|
Estudio de la Universidad de Clemson | Siguiendo la regla 20-H, las emisiones de RF se reducen por debajo de 300 MHz en unos 5 dBμV/m. |
Juntas de exámenes universitarios | Las pruebas demostraron que la regla de los 20 orificios (20-H) provocaba una interferencia electromagnética (EMI) peor que la colocación de planos de alimentación y tierra planos. |
La regla de los 20 Hz funciona mejor a bajas frecuencias. A frecuencias más altas, puede empeorar la interferencia electromagnética (EMI) . Para placas de circuito impreso rápidas, compruebe si la regla de los 20 Hz se ajusta a sus necesidades. En ocasiones, mantener los planos de alimentación y tierra alineados ofrece mejores resultados.
Consejo: Pruebe el diseño de su PCB en condiciones reales para encontrar la mejor manera de reducir la EMI.
Consideraciones de diseño a nivel de componentes
Optimización de la capacitancia de filtrado
Los condensadores de filtrado son importantes para mantener las señales nítidas en las PCB rápidas. Elija condensadores que se ajusten a las frecuencias necesarias para su diseño. Ayudan a eliminar el ruido y a mantener el voltaje estable para un mejor rendimiento.
Para mejorar el filtrado, preste atención a dónde y cómo usa los condensadores. Colóquelos cerca de los pines de alimentación para reducir los efectos no deseados. Use condensadores pequeños y grandes para manejar diferentes frecuencias. Por ejemplo, usar condensadores de 0.1 µF y 10 µF juntos puede bloquear el ruido de alta frecuencia y estabilizar las frecuencias más bajas.
Los diseños rápidos suelen utilizar interfaces como USB, DDR, PCIe y Ethernet. Estas requieren un control preciso de la impedancia para enviar los datos correctamente. Manipule las terminaciones con cuidado y establezca reglas para señales de alta velocidad. El enrutamiento con impedancia controlada mantiene las señales claras y potentes.
La herramienta Integridad de Señal detecta redes con posibles problemas de reflexión. Mide las formas de onda directamente, lo que le ayuda a optimizar su diseño para obtener mejores resultados.
No existen reglas fijas para el diseño rápido de PCB, pero las buenas prácticas son muy útiles. Las herramientas de prueba y simulación pueden comprobar la elección de condensadores y mejorar la claridad de la señal.
El papel del encapsulado de silicio en el diseño de PCB de alta velocidad
El encapsulado de silicio afecta la calidad de la señal en diseños de PCB rápidos. La red de alimentación del encapsulado actúa como una combinación de condensadores e inductores. Esto altera su capacidad para manejar pulsos eléctricos rápidos, lo que afecta el rendimiento de la PCB.
La impedancia de potencia en el chip es clave para la potencia y la calidad de la señal. Está estrechamente relacionada con la claridad de la señal, especialmente a altas frecuencias. A medida que los chips funcionan a velocidades de GHz, la impedancia de la red eléctrica cambia. Esto altera la calidad de la señal y el rendimiento general.
Descripción de la evidencia | Impacto en la integridad de la señal |
|---|---|
La red eléctrica del paquete actúa como condensadores e inductores. | Cambia la velocidad con la que se manejan los pulsos, lo que afecta el rendimiento de la PCB |
La impedancia de potencia en el chip afecta la calidad de la energía | Fuertemente vinculado a la claridad de la señal en diseños de alta frecuencia |
Cambios de impedancia con circuitos de velocidad GHz | Altera la calidad de la señal y afecta el rendimiento. |
Para mejorar el encapsulado de silicio, estudie sus características eléctricas y su funcionamiento con la PCB. Utilice herramientas de simulación para comprobar la impedancia y detectar problemas. Solucionar estos problemas mejora la calidad de la señal y optimiza el rendimiento de la PCB en diseños rápidos.
Gestión de corrientes EMI y de modo común
Comprensión de las corrientes de modo diferencial y de modo común
En los diseños de PCB rápidos, las corrientes de modo diferencial y de modo común se comportan de manera diferente. Las corrientes de modo diferencial transportan datos entre las rutas de señal y de retorno. Las corrientes de modo común se producen debido a desequilibrios en el circuito y fluyen por rutas no deseadas. Estas suelen causar interferencias electromagnéticas (EMI ).
Las trayectorias de señal desiguales pueden aumentar el ruido de modo común y la EMI . Por ejemplo:
El espaciamiento desigual entre las vías de tierra y de señal provoca una conversión de modo.
Los pares diferenciales mal emparejados pueden crear hasta -40 dB de ruido.
Las investigaciones demuestran que mantener la simetría en las señales reduce la interferencia electromagnética en 80 dB.
Los pares diferenciales ayudan a reducir las interferencias electromagnéticas y el ruido de bloqueo. Equilibran las señales, lo cual es fundamental para diseños rápidos. Es importante centrarse en diseños simétricos y buenas rutas de retorno para controlar las corrientes de modo común.
Técnicas para minimizar la radiación de corriente de modo común
Reducir la radiación de corriente en modo común mantiene la intensidad de las señales en las PCB rápidas. Pruebe estos métodos:
Mejorar el enrutamiento de pares diferenciales : igualar las longitudes de las pistas y mantener un espaciado uniforme.
Colocación adecuada de las vías de tierra : Coloca las vías de tierra cerca de las vías de señal para evitar la conversión de modo.
Utilice la terminación adecuada : Adapte la impedancia en los extremos para evitar reflexiones.
Las pruebas demuestran la importancia de aislar las corrientes de modo común. Mediante sondas, los investigadores midieron estas corrientes colocando cables en su interior. Esto permitió estudiar la interferencia electromagnética (EMI) y compararla con los modelos FDTD.
Técnica de medición | Que hace | Resultados |
|---|---|---|
Medición de corriente en modo común | Utiliza sondas para medir corrientes de campo cercano. | Los resultados de EMI coincidieron con los modelos FDTD. |
Medición de corriente en modo diferencial | Mide corrientes totales en diferentes configuraciones. | Resultados mostrados en valores relativos dBµV. |
Las reglas de la FCC limitan las corrientes de modo común para los productos de Clase A y B. A 30 MHz, los productos de Clase A deben permanecer por debajo de 24 µA y los de Clase B por debajo de 8 µA.
Seguir estas reglas y mejorar el diseño de su PCB puede reducir la radiación de modo común y aumentar el rendimiento.
Estrategias de blindaje y puesta a tierra para la reducción de EMI
El blindaje y la conexión a tierra son excelentes maneras de reducir la interferencia electromagnética (EMI) en placas de circuito impreso de alta velocidad. La conexión a tierra proporciona a las corrientes no deseadas una ruta de baja resistencia. El blindaje impide que los campos electromagnéticos entren o salgan de la placa.
Para protegerse eficazmente:
Utilice cubiertas metálicas o revestimientos conductores en piezas sensibles.
Añada planos de tierra debajo de las líneas de señal rápidas para absorber las interferencias electromagnéticas (EMI).
Asegúrese de que las conexiones a tierra sean continuas para evitar espacios que actúen como antenas.
Una buena conexión a tierra crea rutas de retorno robustas para las corrientes en modo diferencial. Las vías de tierra irregulares pueden provocar conversión de modo y aumentar la interferencia electromagnética (EMI) . Los estudios demuestran que los diseños simétricos pueden reducir la EMI en 60 dB.
Para placas de circuito impreso de alta velocidad, combine el blindaje y la conexión a tierra para reducir las interferencias electromagnéticas (EMI ). Estos métodos mejoran la calidad de la señal y cumplen con las normas reglamentarias.
Consejos avanzados para el diseño de PCB de alta velocidad
Uso de planos de referencia y trazas de impedancia controlada
Para mantener la claridad de las señales en diseños rápidos, utilice planos de referencia. Las pistas de impedancia controlada también son importantes. Si la impedancia cambia, las señales pueden rebotar. Esto debilita los datos y provoca errores. Los planos de tierra y de alimentación ayudan a que las señales regresen sin problemas y reducen la interferencia electromagnética (EMI).
Al enrutar las pistas, manténgalas cortas y evite los ángulos pronunciados. Los giros bruscos pueden distorsionar las señales y aumentar la interferencia electromagnética (EMI) . En su lugar, utilice curvas suaves o ángulos de 45 grados. Un buen enrutamiento de pistas y planos de referencia robustos generan señales más nítidas y mejoran el rendimiento.
Consejo: Utilice herramientas de simulación para comprobar la impedancia y detectar puntos problemáticos.
Minimizar las vías y acortar la longitud de las trazas
Las pistas más cortas y con menos vías son mejores para las PCB rápidas. Las pistas cortas reducen los retardos de señal y evitan los desajustes de impedancia. Mantenga las pistas con una longitud inferior a 2 cm para obtener mejores resultados. Esto mantiene las señales fuertes y fiables.
Descripción de la evidencia | La idea principal |
|---|---|
Es mejor tener trazas más cortas. | Reducen el retardo de la señal y los desajustes de impedancia. |
Los rastros de menos de 2 pulgadas funcionan mejor. | Los trazos cortos reducen retrasos y problemas de desajuste. |
Coloque las vías juntas. | Las vías agrupadas mejoran la conductividad y reducen las pérdidas resistivas. |
Coloque las vías cerca unas de otras para mejorar el flujo de la señal. Esto reduce la resistencia y mejora el rendimiento. No utilice demasiadas vías, ya que pueden causar efectos no deseados.
Ejecución de señales de alta frecuencia en capas internas
Coloque señales de alta frecuencia en las capas internas para obtener mejores resultados. Las capas internas acortan las rutas de señal. Esto reduce los retrasos y evita el rebote de señal. Las vías más pequeñas también reducen problemas como los stubs y la impedancia desajustada.
Los planos de alimentación y tierra en las capas internas son aún más útiles. Reducen el ruido y la diafonía, proporcionando a las señales una trayectoria fluida. Estos planos también bloquean las interferencias electromagnéticas al reducir el rebote de tierra y el ruido de alimentación.
Nota: La configuración de las capas de la placa de circuito impreso afecta a la impedancia. Factores como el ancho de las pistas, el tipo de material y la distancia a los planos son muy importantes.
Diseñe sus capas de PCB con cuidado. Esto mejora la intensidad de la señal y permite que los diseños rápidos funcionen mejor.
Para optimizar las señales en diseños de PCB rápidos, planifique con cuidado. Puede mejorar enrutando bien las pistas, utilizando materiales de calidad y controlando la EMI. Por ejemplo, las redes 5G funcionan mejor con blindajes EMI robustos y buenos diseños de pistas. Asimismo, los dispositivos mantienen su estilo y reducen la EMI filtrando las señales y enrutándolas inteligentemente.
Un plan completo ayuda a que tu circuito funcione correctamente en cualquier situación. Al elegir los materiales adecuados, enrutar con precisión y añadir buenos blindajes, tu circuito puede alcanzar sus objetivos. Usa estos consejos para mejorar tu diseño y obtener resultados excelentes en todo momento.
Preguntas Frecuentes
¿Qué es lo más importante para la integridad de la señal en diseños de PCB rápidos?
Elegir los materiales adecuados es fundamental. Seleccione materiales con una constante dieléctrica ( Dk ) y una tangente de pérdidas ( Df ) bajas para mantener la claridad de las señales. Estas características ayudan a reducir la pérdida de señal y a mejorar el rendimiento en diseños de alta velocidad.
¿Cómo se puede reducir la EMI en diseños de PCB rápidos?
Puede reducir la EMI utilizando blindajes, puesta a tierra y buenas rutas de señal. Coloque planos de tierra debajo de las líneas de señal y evite curvas cerradas en las pistas. La regla 20-H para planos de potencia ayuda a reducir la EMI a frecuencias bajas.
¿Por qué es mejor utilizar menos vías en diseños de PCB rápidos?
Las vías pueden causar retrasos y desajustes en la señal. Usar menos vías garantiza una transmisión fluida de las señales y evita problemas como las reflexiones. Agrupar las vías más juntas mejora el flujo de la señal y reduce la resistencia.
¿Cómo ayudan los pares diferenciales a la integridad de la señal?
Los pares diferenciales mantienen las señales equilibradas, reduciendo el ruido y la interferencia electromagnética (EMI). Transportan corrientes opuestas que neutralizan las interferencias. La coincidencia de longitudes y espaciado de las pistas optimiza su funcionamiento.
¿Pueden las herramientas de simulación mejorar la integridad de la señal?
Sí, las herramientas de simulación detectan problemas como impedancias desajustadas y reflexiones. Permiten probar los diseños antes de fabricarlos, lo que mejora el rendimiento y la fiabilidad de las PCB rápidas.
Consejo: Pruebe herramientas como Altium Designer o Cadence para obtener mejores simulaciones.
