在新建建筑和工厂中，您每天都在使用智能照明控制模块。这些模块可以帮助您控制灯光、节约能源，并提升舒适度。智能照明控制系统利用运动传感器和日光采集技术，可减少高达 58% 的额外照明，并有助于降低 30% 的成本。全球照明控制系统市场正在快速增长，预计到 2030 年将超过 76 亿美元。选择智能照明控制解决方案，您即可在一个平台上控制所有灯光，更有效地利用能源，并轻松连接 DALI 或无线协议。智能照明控制模块使您的照明系统高效运行，并以用户为中心。优秀的设计确保您的智能照明控制系统满足您的所有需求。
关键精华
智能照明控制模块利用传感器和自动控制功能，帮助节省能源并提升室内舒适度。– 根据您的空间（例如办公室、商店或医院）选择最佳控制方案。– 采用模块化设计，方便您根据需要轻松添加新部件。– 遵守电气规则 并获得相应的认证，以确保安全合法。——定期检查和使用智能功能可以降低成本，并确保照明系统良好运行。
用户需求与控制意图
智能照明控制的应用场景
智能照明控制模块的应用非常广泛。每个场所的需求都不尽相同。下表列出了常见用途及其功能：
应用场景 | 描述 |
|---|---|
日程安排 + 入住率 | 根据营业时间和是否有人在场自动开关灯。这样在无人时可以节省能源。 |
采光 | 当阳光透过窗户或天窗照射进来时，灯光会发生变化。 |
室内定位 | 这款产品可以将灯光连接到手机，从而在商店中追踪顾客。这有助于提升购物体验。 |
任务调优 | 可以根据不同的工作需求选择灯光的亮度和颜色。 |
资产跟踪 | 传感器有助于在仓库和医院快速找到物品。 |
资产管理 | 根据房间的使用情况调节灯光和气流，既能提升舒适度，又能节约能源。 |
系统集成 | 将照明和暖通空调控制系统整合在一起，以提高能源利用效率。 |
视觉光消毒 | 利用特殊光线清洁细菌可能滋生的表面。 |
定义控制策略
你需要为你的空间选择最佳的照明控制方案。不同的场所需要不同的方案：
办公室可以通过根据天气、亮度以及办公桌摆放情况更换灯具来节约能源。这样做可以降低36%的能耗。
商店需要安全舒适的照明。您可能需要增加灯具，以避免某些区域过暗或过亮。
医院最关心的是患者的舒适和安全。各项控制措施应该有助于患者感到舒适。
像地铁站这样的公共场所需要考虑人流量。这既能节约能源，又能保障所有人的安全。
手动控制让人们可以根据需要调节灯光。自动化系统会根据舒适度自动调节灯光。日光采集系统则利用阳光来节约能源。
规划可扩展性
您的系统应该能够根据您的需求进行扩展。良好的规划有助于您轻松添加新部件。以下是一些建议：
使用 模块化设计 这样你就可以在不停止工作的情况下添加更多部件。
选择无线网状网络可以降低成本并方便更改。
系统设计时要预留扩展空间，方便日后添加新的灯具和传感器。这样可以保持系统的灵活性和良好运行状态。
提示：从一开始就规划好未来的发展需求。这有助于延长照明控制系统的使用寿命，并随着您需求的改变而更好地运行。
照明控制系统的标准与合规性
电气规范与安全
你必须遵守 重要规则 在设计智能照明控制模块时，这些规则旨在保障人员安全并确保系统正常运行。在美国，建筑物的能源规范必须符合相关规定。这些规范对公共场所的照明制定了规则。下表列出了您应该了解的两项主要规范：
代码/标准 | 描述 |
|---|---|
IBC | 它制定了照明系统规则，涵盖应急照明和疏散路径，是安全照明设计的基本标准。 |
NEC | 它制定了安全布线和设备使用规则，并对LED照明制定了专门规则，以确保安全合法。 |
在开始项目之前，您应该检查这些规范。这有助于您避免错误，并确保照明系统的安全。
DALI 和无线协议
在设计智能照明控制模块时，你需要考虑它如何与其他设备连接。DALI 和无线协议对此至关重要。你必须使用节能且易于控制灯光的系统。以下是一些需要记住的事项：
DALI 遵循严格的规范（IEC 62386）。您需要使用经过认证的部件。这会影响您选择的设备以及系统的设置方式。
DALI+ 和蓝牙 Mesh 等无线协议为您提供了更多选择。您可以轻松安装或升级系统。
遵循这些标准有助于您的系统与其他系统协同工作，还能确保系统的可靠性并增加新功能。
如果您遵循这些规程，您的系统将符合建筑节能规范并有助于节约能源。
认证与互操作性
您希望您的智能照明控制模块能够在多个地方工作。为此，您需要…… 正确的认证这些认证表明您的产品符合能源规范，并且可以与其他系统连接。下表列出了两项重要的认证：
证书 | 地区 | 申请条件 |
|---|---|---|
FCC | 美国 | 对无线电波进行测试，检查电磁兼容性，并对使用无线电信号的设备进行认证。 |
CE | 欧洲 | 检查是否符合无线电设备指令、电磁兼容性规则和低电压规则。 |
提示：在开始生产产品之前，务必先确认所需的认证。这有助于避免问题，并确保您的产品已做好销售准备。

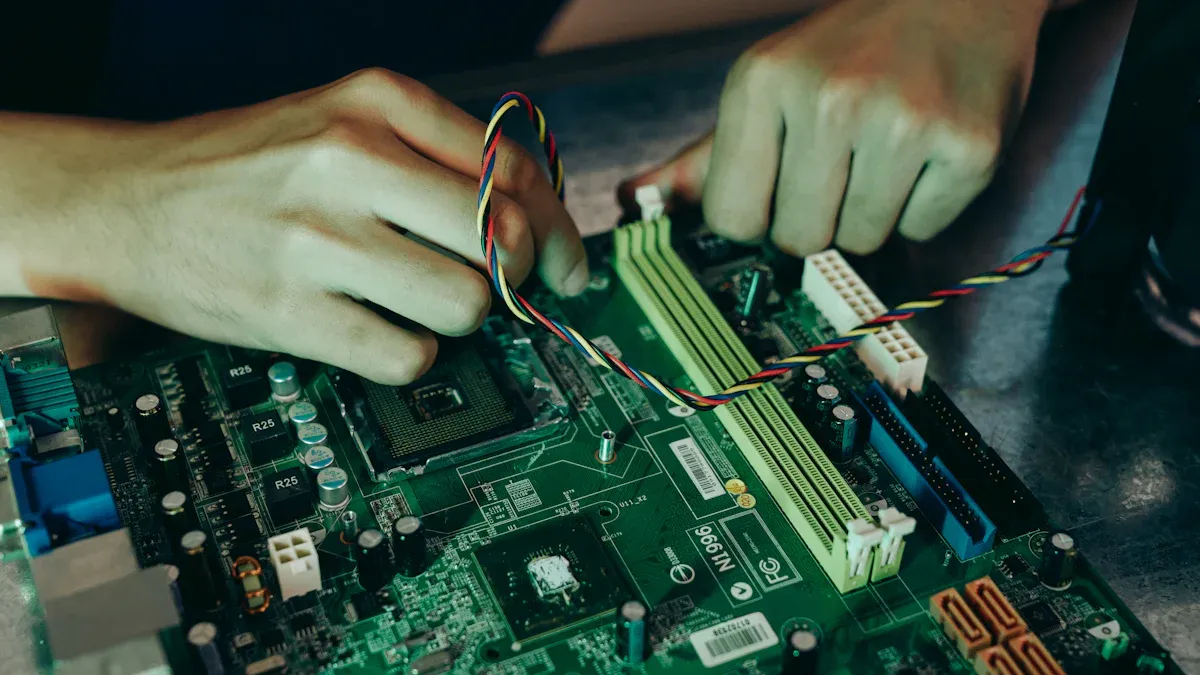

技术设计与PCB制造
智能照明控制的组件选择
您必须为智能照明控制模块选择合适的部件。您选择的部件决定了系统的运行效果，也影响日后维修的难易程度。首先，请考虑用户的需求以及该模块如何融入整个系统。以下是一些需要考虑的因素：
看看用户需要什么才能挑选出最好的部分。
确保智能灯泡、传感器和控制单元都能协同工作。
根据您的需求选择合适的通信协议。如果您想远程控制灯光，请使用 Wi-Fi。如果您想节省电能，Zigbee 和 Z-Wave 是不错的选择。
优质部件能延长系统使用寿命，提升运行性能。使用劣质部件虽然初期可能省钱，但后期可能会出现更多问题，花费更多。信赖的品牌让维修更便捷、更经济。
提示：考虑一下以后更换零件的难易程度。这有助于您的系统保持良好运行。
如果你重视可靠性，就应该提前做好维修准备。你还应该考虑系统在实际使用中的运行情况。
PCB 设计最佳实践
印刷电路板（PCB）是智能照明控制模块的主要部件。 优秀的PCB设计 这有助于您的模块良好运行并延长使用寿命。以下是一些建议：
使用差分对布线可以保持信号清晰并减少噪声。
确保差分对的长度和间距匹配，以保持阻抗稳定。
添加保护走线以保护重要信号免受干扰。
通过提供短而直接的信号返回路径来减小信号回路。
为防止串扰，信号轨迹之间的间距至少应为其宽度的三倍。
使用可靠的接地层和电源层来降低阻抗并阻挡噪声。
在芯片电源引脚附近放置去耦电容。使用不同电容值以覆盖多种频率。不要在高速信号下分割电源层或接地层。
在PCB设计中，散热管理至关重要。应将高功率元件分散放置，以便热量在电路板上均匀散发。使用较厚的铜箔有助于热量从热点区域散发出去。LED封装与PCB之间良好的焊点有助于散热。请注意焊膏的选择、焊点形状以及所用金属的种类。
传感器与连接集成
传感器和连接性对于智能照明控制至关重要。您需要选择合适的传感器，并确保它们与您的控制模块兼容。下表列出了常见的传感器类型及其功能：
传感器类型 | Functionality |
|---|---|
超声波传感器 | 利用高频超声波探测运动。 |
光敏传感器 | 根据环境光线水平控制照明，在黄昏/黎明时激活。 |
红外传感器 | 通过探测人体发出的红外辐射来感知人体的存在。 |
您还可以根据不同的需求使用其他传感器：
传感器类型 | 控制原理 | 应用领域 | 优点 |
|---|---|---|---|
PIR（被动红外） | 红外线侦测 | 常用于住宅环境中的运动检测。 | 低功耗，适合智能家居。 |
微波感应器 | 多普勒效应 | 适用于需要远距离探测的大面积空间。 | 适用于大面积区域，可穿墙。 |
规划传感器连接方式时，请考虑它们如何与控制单元连接。选择最适合您系统的连接方式。Wi-Fi 适用于远距离传输。Zigbee 和 Z-Wave 则有利于节能。良好的集成有助于您的模块与其他设备和楼宇系统协同工作，从而使您的照明控制更加智能灵活。
注意：精心设计的传感器和连接集成可以使您的系统运行得更好，并使升级更容易。
模块化系统架构
模块化系统架构为您提供更多选择，并简化了升级过程。您可以更换部件而无需重新布线，从而节省时间和成本。下表列出了有助于模块化设计的功能：
特性 | 描述 |
|---|---|
模块化设计 | 无需新电线即可轻松更换部件，使安装更加灵活。 |
标准化接口 | 采用 Zhaga Book 18 即插即用，使升级变得简单。 |
无线协议支持 | 它兼容多种无线协议，因此适用于不同的城市。 |
面向未来 | 可根据需要更换传感器和通信设备。 |
无需工具的热插拔操作 | 采用 IP65/66 防护等级的旋锁设计，让您可以安全轻松地更换模块。 |
模块化架构允许您随着技术发展添加新的传感器或通信模块，从而确保您的照明控制系统始终保持最新状态。此外，无线协议支持也使其更易于在不同场所使用。
提示：模块化设计使其易于与其他建筑系统连接，并使您的照明控制系统随时准备应对新的变化。
编程与用户界面
控制逻辑与自动化
您可以设置具有不同功能的智能照明控制模块。 编程语言每种语言都适合特定的人群和工作。以下是一些常见的选择：
梯形图逻辑（LD）对电工来说很容易理解，因为它使用简单的图示。
功能块图（FBD）帮助工程师使用模块来编写程序。
顺序功能图 (SFC) 允许工艺工程师设置灯光步骤。
结构化文本（ST）允许软件工程师使用文字编写代码。
指令列表（IL）允许电工使用列表来发出命令。
这些工具可以帮助您添加诸如房间内人员数量控制、日光利用控制以及自定义日程安排等功能。这些功能有助于您节约能源，并使您的建筑运行更加高效。
用户界面设计
良好的用户界面能让您的智能照明系统操作简便。您希望每个人都能轻松操控。以下是优秀设计带来的益处：
简单的操控让更换灯光变得轻而易举。
语音或触控等辅助功能可以帮助更多人使用它。
干净的屏幕能让你快速找到所需内容。
智能传感器可以猜测你的需求并自动调节灯光。
如果你的系统界面清晰明了，你就能快速上手，并更乐于使用它。
远程监控和访问
远程监控功能让您可以随时随地查看和控制灯光。您可以通过多种方式连接系统：
LoRaWAN 和 NB-IoT 适用于大面积区域，且功耗低。
Zigbee 在设备密集放置的情况下效果最佳。
4G、5G 和以太网为大型建筑物提供快速连接。
通过远程访问，您可以查看能源使用情况和系统运行状况的实时数据。运动和光线传感器可帮助系统自动调节灯光。如果出现任何问题，您都会收到警报。这有助于确保系统安全稳定运行。远程监控有助于节约能源，并减少您手动检查的次数。
提示：使用远程访问可及早发现问题，并确保您的照明系统良好运行。
工厂照明控制：制造与质量
原型设计与测试
每个项目伊始，你都要设定明确的目标。你需要了解业主的需求。原型制作可以帮助你验证照明控制系统在工厂中的实际效果。你会用到诸如3D建模、3D打印、CNC加工和注塑成型等方法。每种方法都有其独特的优势。例如，3D打印适合快速修改，而注塑成型则更适合批量生产零件。
您遵循以下步骤来满足业主的所有需求。首先，根据目标构建原型。接下来，测试每个原型的效果。您征求用户反馈，并检查项目是否满足业主的需求。然后，修改设计以符合目标。
你还会考虑设计制作的便捷性。你会选择符合目标的材料和部件。你会使用光度计和测角光度计等工具测试原型。这些工具可以检测光线质量和控制情况。
原型制作完成后，测试并不会就此结束。您会使用焊膏检测来检查焊点质量。自动光学检测可以及早发现零件问题。X射线检测则用于查找焊点中隐藏的问题。您还会在实际应用场景中测试控制系统，例如在教室里查找人员。
提示：精心制作原型和测试有助于您实现目标，减少错误，并在工厂中提供可靠的照明控制。
装配和生产工作流程
进入生产阶段后，您专注于高效优质地完成各项工作。您设置了灯具组来控制不同区域的照明。自动激活功能会在有人时自动开启照明。这既能节省能源，又能帮助您达成目标。故障检测和报告功能则能帮助您快速解决问题。
您培训团队使用自动化系统。您的设计便于维修，并使用符合业主需求的优质零部件。您制定定期检查计划，以确保系统平稳运行。
您使用自动化来改进装配流程。下表显示了自动化如何提供帮助：
证据描述 | 主要优点 |
|---|---|
机器人系统和视觉引导对准 | 提高生产速度，减少错误，并确保零件放置正确。 |
带机器人传送的自动化装配线 | 通过自动化测试提高质量和速度 |
自适应镜头定位机制 | 将镜头放置在正确的位置，减少人为错误 |
视觉引导机器人对准 | 修正对齐错误，提高工作速度和准确性 |
双摄像头对准机制 | 使装配更加精确，提高产量 |
集成装配机 | 取代手工操作，提高效率，减少错误 |
您可以单独控制每个灯具，从而获得更佳的照明效果。您可以根据日光情况调节光照强度，以节省能源。您可以将照明系统与楼宇自动化系统连接起来，以提高安全性并满足业主的需求。
注意：装配自动化有助于您实现目标，减少错误，并为工厂提供稳定的照明控制。
工厂照明控制的质量保证
质量保证确保您的照明控制系统满足所有项目目标和业主需求。我们会对 LED 灯具进行现场测试，以避免安全和性能问题。EMC 测试则检查您的产品是否安全运行，不会造成干扰。
您遵循世界标准来实现目标。下表列出了重要的认证：
认证标准 | 描述 |
|---|---|
ISO 9001 | 符合国际质量标准的质量管理体系 |
ISO 14001 | 环境管理体系最佳实践 |
ISO 45001 | 保障工人安全的职业健康与安全管理 |
ISO 50001 | 提高能源效率的能源管理系统 |
ISO 9227 | 在严苛的工厂环境下进行产品耐腐蚀性测试 |
您通过严谨的测试来获取真实结果并发现问题。统计过程控制可帮助您在问题影响项目之前将其解决。您确保测试能够发现所有重要问题，从而使照明控制更加可靠。
提示：采用质量标准和良好的测试有助于您实现目标、确保安全并提供可靠的控制。
维护和升级
维护和升级可确保您的照明控制系统长期高效运行。您可以根据业主的需求设定明确的维护目标。您可以使用具备自检和预测性维护功能的智能灯具。这些功能有助于您在故障发生前进行修复，从而减少停机时间并实现您的目标。
与等到设备出现故障才进行维护相比，智能维护可以节省 12% 至 18% 的成本。完善的维护计划能够确保项目持续运行并满足业主的需求。许多使用 LED 照明的工厂每年可节省高达 30% 的人工成本，因为 LED 照明所需的维护更少。
维护方面可能会遇到一些问题。有时，连接问题会导致控制系统无法正常工作。兼容性问题会使旧系统难以升级。如果不保护控制系统，安全风险可能会损害您的项目。复杂的安装和维修也会延缓项目进度。智能照明虽然初期投入较高，但随着时间的推移，它能满足您的目标和业主需求，从而节省资金。
注意：尽早规划维护和升级。这有助于您实现目标、降低成本，并确保工厂照明控制系统良好运行。
您可以根据用户需求、遵循规则并运用良好的技术设计来打造智能照明控制模块。城市和企业利用智能照明来节约能源并增添时尚新功能。一份清单可以帮助您进行规划、遵守法规并满足用户需求。定期检查质量可以确保系统良好运行并节省能源。
项目后续步骤：
检查一下你的系统和已获批准的方案。
准备好场地并检查每一根电线。
设置、测试并记录你的系统是如何工作的。
指导用户并根据需要更改设置。
常见问题
什么是智能照明控制模块？
智能照明控制模块让您轻松管理楼宇内的照明。您可以开关灯、调暗灯光或设置照明时间表。通过传感器和控制装置，您可以节约能源，并改善所有人的照明体验。
传感器如何帮助进行照明控制？
传感器会监测移动或光线变化。当你走进房间时，灯就会亮起。如果阳光充足，灯光就会调暗。这样可以节省能源，因为灯光只在你需要时开启。
以后可以升级照明控制系统吗？
是的，您可以根据需求变化添加更多照明模块或传感器。模块化照明系统允许您更换部件或添加新功能。无需更换所有部件，即可保持照明系统的更新换代。
为什么照明应该使用无线协议？
无线协议使照明设备的安装和更换更加便捷。您无需到处布线，还可以将照明控制装置或传感器移动到新的位置。无线照明系统尤其适用于大型建筑或工厂。
如何保持照明系统良好运行？
您应该经常检查照明设备。使用智能照明模块，它们会在出现故障时发出警报。制定定期更新和清洁计划。良好的维护保养能让您的照明设备保持明亮、安全且节能。
