La technologie des circuits imprimés haute fréquence est essentielle aux nouveaux véhicules électriques. Les ingénieurs utilisent des conceptions de circuits imprimés haute fréquence pour ajouter des fonctionnalités intelligentes. Ces conceptions améliorent également la sécurité des véhicules et permettent de réaliser des économies d'énergie. Ces circuits imprimés permettent de contrôler de nombreux composants à l'intérieur des véhicules électriques. Il est important de comprendre leur utilisation et leurs avantages et inconvénients spécifiques. C'est essentiel pour quiconque souhaite s'informer sur les nouvelles technologies automobiles.
Points clés à retenir
PCB haute fréquence Les voitures électriques communiquent rapidement et clairement. Cela rend les véhicules plus sûrs et optimise le fonctionnement des systèmes intelligents comme la conduite autonome. Ces circuits imprimés surveillent l'état de la batterie et détectent les problèmes à temps. Ils permettent de contrôler l'alimentation pour une durée de vie prolongée de la batterie. Les circuits imprimés robustes utilisent d'épaisses couches de cuivre. Ces couches gèrent une grande quantité d'électricité et de chaleur, assurant ainsi le bon fonctionnement du moteur et une puissance constante. Des matériaux et des configurations spécifiques réduisent les interférences et la chaleur. Cela rend les systèmes ADAS et la charge rapide plus sûrs et plus performants. Les nouvelles technologies de circuits imprimés contribueront à la fabrication de voitures électriques plus intelligentes et plus écologiques. Elles permettront également un transfert de données plus rapide et des méthodes de construction plus propres.

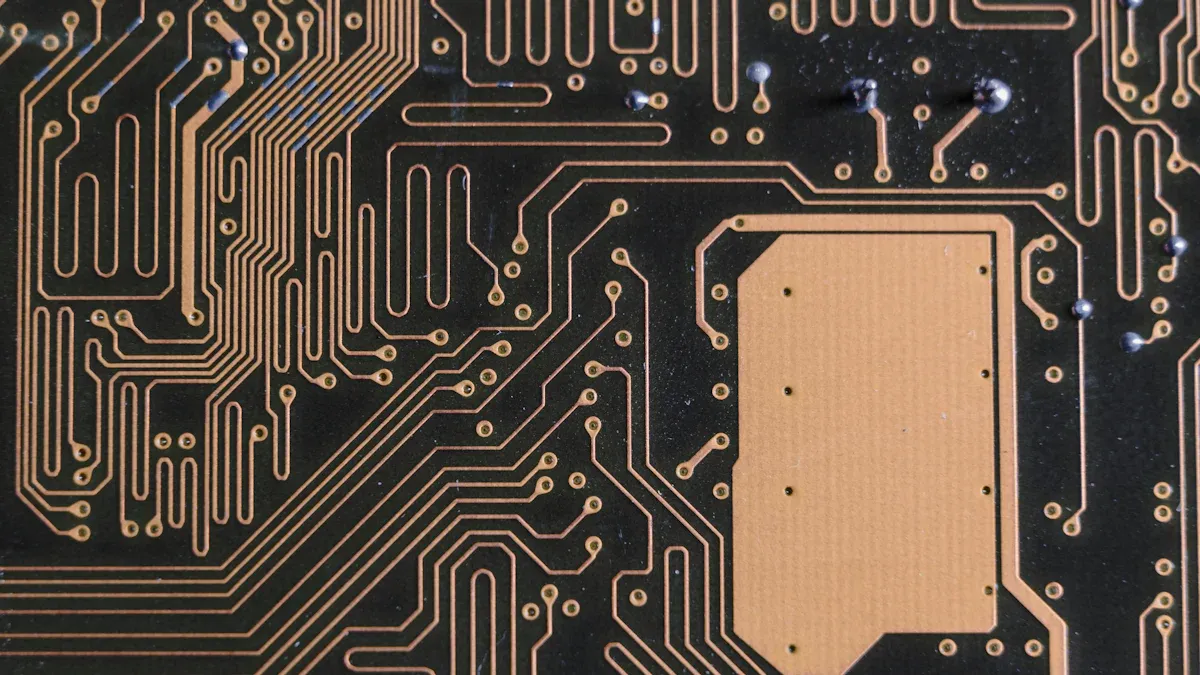

PCB haute fréquence dans les systèmes automobiles
Fonctions de base
Technologie PCB haute fréquence Il s'agit d'un élément clé de nombreux systèmes automobiles. Les ingénieurs utilisent ces circuits imprimés spéciaux pour accélérer les données et les communications. Le tableau ci-dessous présente les principaux rôles et leur utilité pour les voitures :
Zone de fonction | Rôle des PCB haute fréquence | Impact sur les systèmes automobiles |
|---|---|---|
Systèmes avancés d'aide à la conduite | Traitement en temps réel des données des capteurs | Rend la conduite plus sûre, réduit les erreurs et aide les voitures autonomes |
Connectivité 5G et communication V2X | Permet la communication véhicule-à-tout via les réseaux 5G | Aide à la conduite autonome, au trafic intelligent et communique avec les feux de circulation et les serveurs cloud |
Les ingénieurs automobiles utilisent des circuits imprimés haute fréquence pour des composants importants. Parmi ceux-ci :
Systèmes radar
Systèmes d'évitement de collision
Modules de connectivité par satellite
Systèmes de communication sans fil
Chaque composant nécessite des signaux puissants et des données rapides. La technologie PCB haute fréquence permet aux circuits imprimés automobiles de répondre aux exigences strictes des nouveaux véhicules.
Remarque : Les circuits imprimés automobiles doivent être performants dans les environnements difficiles. Les ingénieurs choisissent des matériaux et des configurations capables de résister aux secousses, aux variations de température et au bruit électrique.
Principaux avantages
La technologie des circuits imprimés haute fréquence offre des avantages indéniables aux automobiles. Parmi ceux-ci, on compte une meilleure qualité de signal, une réduction des interférences électromagnétiques et des économies d'énergie accrues. Les ingénieurs utilisent différentes astuces de conception pour obtenir ces résultats :
Le routage à impédance contrôlée maintient les signaux clairs et ponctuels.
Le blindage, comme les coulées de cuivre mises à la terre et les coutures, réduit les interférences et améliore les signaux.
Bonnes configurations de circuits imprimés, avec des lignes de signaux rapides et courtes et un routage de paires différentielles, problèmes de signal d'arrêt et de diaphonie.
L'empilement de couches, avec des signaux rapides entre les plans de masse, maintient l'impédance stable et réduit les EMI.
La gestion thermique permet d'économiser l'énergie et de maintenir le fonctionnement des systèmes. Des matériaux comme le Shengyi SI10US évacuent la chaleur et préviennent la surchauffe.
La mise à la terre, telle que la mise à la terre en étoile et les plans d'alimentation/de masse solides, réduit le bruit et maintient les chemins de retour stables.
Les circuits imprimés automobiles utilisent également des filtres antiparasites, tels que des condensateurs et des filtres de découplage, pour bloquer les signaux parasites. Les structures blindées des circuits imprimés retiennent les signaux internes et bloquent le bruit extérieur. Ces astuces contribuent au bon fonctionnement des systèmes automobiles et à la prévention des problèmes électromagnétiques.
La technologie des circuits imprimés haute fréquence permet d'économiser de l'énergie en réduisant les pertes de signal et en évacuant la chaleur. Cela permet aux systèmes automobiles de durer plus longtemps et de fonctionner mieux, même en cas de forte sollicitation. Les solutions de circuits imprimés sont donc essentielles pour la sécurité, les connexions et le bon fonctionnement des nouvelles voitures.
Gestion de la batterie et contrôle de l'alimentation
Surveillance et sécurité
La technologie PCB haute fréquence est très importante pour gestion de la batterie Dans les véhicules électriques, les ingénieurs utilisent ces cartes pour surveiller et protéger chaque cellule de batterie. Ils y placent des capteurs et des microcontrôleurs. Cela leur permet de collecter rapidement des données, de détecter les problèmes en amont et de préserver la batterie.
Les circuits imprimés haute fréquence facilitent la détection des défauts. Ces circuits détectent les courts-circuits et les surchauffes avant qu'ils ne se détériorent.
Les composants isolants du circuit imprimé préviennent les risques tels que l'emballement thermique, qui peut endommager la batterie ou le véhicule.
Les ingénieurs automobiles utilisent ces fonctionnalités pour respecter des règles de sécurité strictes et s'assurer que tout fonctionne bien.
Les technologies de circuits imprimés flexibles et multicouches permettent de gagner de la place dans le bloc-batterie. Les concepteurs peuvent ainsi ajouter des fonctionnalités dans des espaces réduits. Des options de personnalisation permettent aux ingénieurs d'adapter le circuit imprimé à différentes batteries et modèles de voitures.
Astuce: Une bonne gestion des batteries assure la sécurité des véhicules électriques et permet aux batteries de durer plus longtemps.
Traitement de données à grande vitesse
Les systèmes automobiles modernes nécessitent un traitement rapide et précis des données. Les circuits imprimés haute fréquence permettent système de gestion de batterie Communiquez rapidement avec les autres composants du véhicule, notamment le groupe motopropulseur et les commandes thermiques. La rapidité des données permet une meilleure utilisation de l'énergie et une conduite plus fluide.
Les épaisses couches de cuivre du circuit imprimé supportent des courants élevés et une commutation rapide. Cela réduit les effets électriques néfastes et permet une conversion de puissance jusqu'à 1000 XNUMX A.
Les cartes d'alimentation combinées combinent du cuivre lourd à l'intérieur et du cuivre normal à l'extérieur. Les circuits d'alimentation et de contrôle sont ainsi regroupés sur un seul circuit imprimé, ce qui permet un gain de place et un meilleur fonctionnement.
Les substrats PCB avancés coûtent moins cher que la céramique. Ils contribuent également à évacuer la chaleur, permettant ainsi à la batterie de rester froide même en cas d'utilisation intensive.
Ces améliorations apportées aux circuits imprimés améliorent la gestion des batteries et la rendent plus fiable. Elles aident les ingénieurs à concevoir des voitures performantes et sûres en permanence.
Systèmes de contrôle de moteur et d'onduleur
Régulation du couple et de la vitesse
Le contrôle du moteur est un élément clé de chaque véhicule électrique. Technologie PCB haute fréquence aide les ingénieurs à contrôler efficacement le couple et la vitesse. Le moteur d'une voiture doit réagir rapidement lorsque le conducteur donne une commande. pcb Envoie des signaux entre les capteurs, les contrôleurs et le moteur. Ce partage rapide des signaux permet au système de modifier instantanément le couple et la vitesse.
Les unités de contrôle du groupe motopropulseur utilisent ces unités spéciales PCB pour surveiller la position du moteur et sa vitesse de rotation. Ils lisent les données des capteurs et envoient des ordres au moteur. Cela garantit un trajet fluide et sûr pour tous. Les ingénieurs planifient pcb Disposition pour éviter la perte de signal et maintenir un timing correct. Ces choix permettent à la voiture d'accélérer et de ralentir si nécessaire.
Remarque : Un bon contrôle du couple et de la vitesse améliore la sensation de conduite et permet au moteur de durer plus longtemps.
Cuivre lourd et gestion du courant
Les véhicules électriques doivent transporter une grande quantité d'énergie. Les systèmes d'onduleurs et de convertisseurs utilisent pcb Des couches de cuivre épais permettent de gérer des courants importants. Ces épaisses lignes de cuivre acheminent l'énergie de la batterie vers le moteur sans surchauffer. Les ingénieurs automobiles choisissent des matériaux spéciaux capables de supporter la chaleur et de laisser passer l'électricité.
Le tableau ci-dessous montre le poids du cuivre PCB aider ces systèmes :
Caractéristique | Avantage pour les véhicules électriques |
|---|---|
Couches de cuivre épaisses | Transportez plus de courant en toute sécurité |
La gestion thermique | Empêche la surchauffe |
Des liens forts | Réduit le risque d'échec |
Les ingénieurs les utilisent PCB pour fabriquer des systèmes d'onduleurs et de convertisseurs performants. Ces systèmes convertissent l'énergie de la batterie en énergie adaptée au moteur. pcb La conception aide la voiture à bien fonctionner et à rester en sécurité, même lorsqu'elle travaille dur.
Assistance avancée à la conduite et connectivité
ADAS et radar
La technologie des circuits imprimés haute fréquence est essentielle pour les systèmes ADAS et les radars. Les ingénieurs utilisent des circuits imprimés rigides-flexibles pour relier les capteurs radar, les caméras et les unités de contrôle. Ces cartes assurent des connexions solides et compactes entre les composants. Les circuits imprimés rigides-flexibles peuvent gérer des signaux haute fréquence supérieurs à 1 GHz. Ils maintiennent une impédance stable et réduisent les interférences électromagnétiques. Le routage différentiel des paires et le blindage garantissent la clarté des signaux.
Les circuits imprimés rigides-flexibles peuvent se plier, ce qui leur permet de s'adapter aux espaces restreints ou mobiles.
Les films polyimide rendent les panneaux flexibles et stables à la chaleur, tandis que le FR-4 les maintient rigides.
Une bonne conception, comme l'utilisation d'un empilement de couches approprié et de traces plus larges, maintient les signaux forts et la carte robuste.
Ces cartes sont plus légères car elles n'ont pas besoin de connecteurs ou de câbles lourds, ce qui permet aux ADAS de fonctionner mieux et de manière plus sûre.
Les ingénieurs testent et simulent ces cartes pour s'assurer qu'elles respectent des règles strictes en matière de qualité et de puissance du signal.
Les circuits imprimés haute fréquence doivent fonctionner dans des conditions difficiles, comme des températures très élevées ou très basses et de fortes secousses. Leur aptitude à la flexion leur permet de travailler sur des pièces mobiles, et leur conception intelligente prévient leur usure après de nombreuses utilisations. Malgré leur coût de fabrication plus élevé, ils permettent un gain de place, une puissance de signal élevée et une grande fiabilité. Ils sont donc indispensables pour les systèmes d'aide à la conduite et les radars.
Traitement en temps réel
Les systèmes ADAS doivent traiter immédiatement les signaux rapides des radars, des caméras et du LIDAR. Ces systèmes doivent réagir rapidement pour des tâches telles que l'arrêt des collisions et le contrôle de la vitesse. Les circuits imprimés haute fréquence utilisent des matériaux à faible constante diélectrique et à faible facteur de dissipation. Cela permet d'éviter les pertes de signal et les interférences électromagnétiques. Les diélectriques à faible perte garantissent l'exactitude des données, un élément essentiel pour la sécurité.
L'IA aide à concevoir des circuits imprimés En plaçant les composants aux meilleurs endroits, cela réduit les interférences électromagnétiques et améliore la clarté des signaux. L'apprentissage automatique détecte les problèmes de conception susceptibles d'altérer les signaux à hautes fréquences, évitant ainsi les erreurs et les ralentissements. Des outils de configuration automatisés maintiennent l'impédance stable et arrêtent la diaphonie, permettant ainsi aux données de circuler jusqu'à 5 Gbit/s. L'IA vérifie également la transmission des données et contrôle la chaleur, garantissant ainsi la sécurité des composants pendant le traitement en temps réel.
Ces nouveaux matériaux pour circuits imprimés et ces astuces de conception permettent aux systèmes ADAS de gérer de grandes quantités de données rapides. Ils garantissent la rapidité, la fiabilité et le refroidissement des circuits des véhicules électriques modernes.

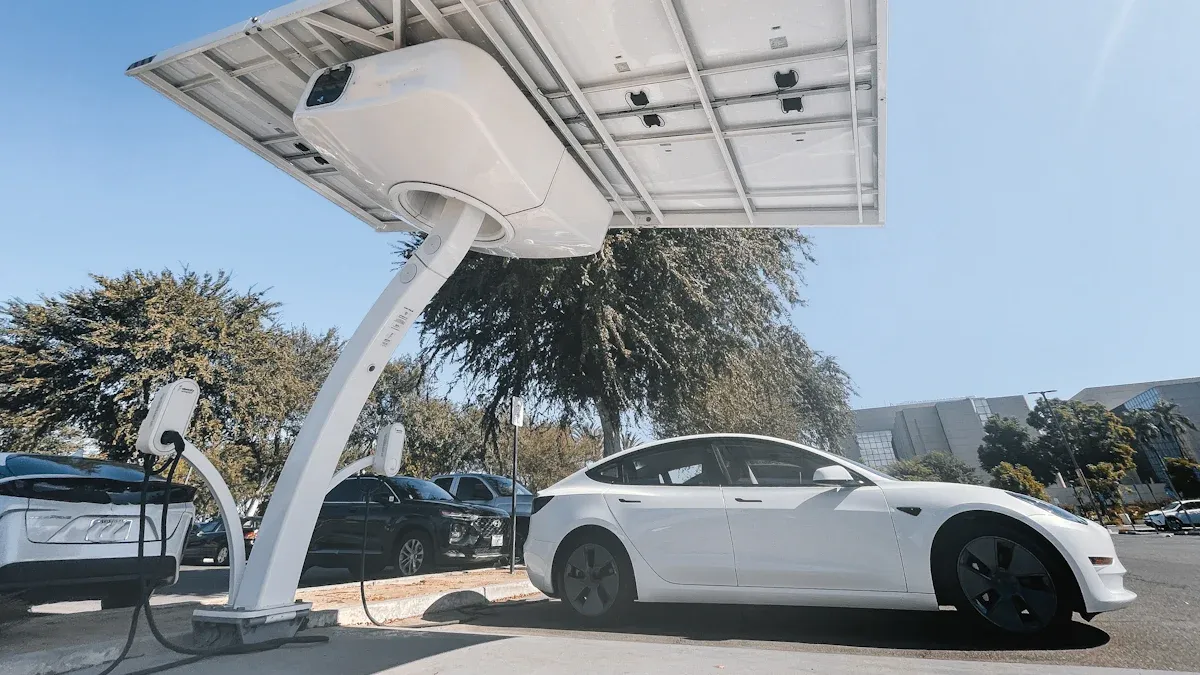

Recharge et distribution d'énergie pour véhicules électriques
Conversion de puissance stable
La technologie des circuits imprimés haute fréquence est essentielle à la recharge des véhicules électriques. Ces circuits imprimés facilitent la commutation et le changement de puissance dans les convertisseurs CC-CC. Ils garantissent une charge stable et performante. Les ingénieurs utilisent des matériaux spéciaux comme le carbure de silicium et le nitrure de gallium pour ces circuits imprimés. Ces matériaux optimisent le fonctionnement du système et contrôlent la chaleur pendant la charge.
Les circuits imprimés haute fréquence aident les onduleurs et les convertisseurs à déplacer beaucoup d'énergie.
Ils aident les systèmes de refroidissement à évacuer la chaleur des pièces importantes.
Dans les stations de recharge très rapides, ces cartes gèrent une puissance et une chaleur importantes.
Ils continuent de charger en toute sécurité et de manière stable, même lorsque c'est difficile.
Une conception de circuit imprimé performante garantit une charge optimale à chaque fois. Une alimentation stable protège la batterie et les pièces de la voiture.
Efficacité et sécurité
Les ingénieurs fabriquent des circuits imprimés haute fréquence pour économiser l'énergie lors de la recharge des voitures. Ils placent les composants à des endroits astucieux pour répartir la chaleur. Des pistes de cuivre plus larges et des couches de cuivre plus épaisses transportent davantage de courant et limitent les pertes de chaleur. Cela permet au système de consommer moins d'énergie et de rester frais.
De meilleurs matériaux, comme un CTI plus élevé, permettent aux pièces d'être plus proches et de gérer plus de tension.
Choisir la bonne épaisseur et la bonne qualité du masque de soudure contribue à l'isolation et à la chaleur.
Les règles de conception relatives à la largeur des voies, à l'espace entre les pièces et à l'espacement des vias garantissent la sécurité et le bon fonctionnement des installations.
La sécurité est primordiale dans les systèmes de charge rapide. Les circuits imprimés haute fréquence doivent respecter des règles strictes et réussir de nombreux tests. Le tableau ci-dessous présente les principales règles et caractéristiques de sécurité :
Aspect | DÉTAILS |
|---|---|
Normes de sécurité | CEI 61851, ISO 15118, SAE J1772, CEI 62196 |
Test électrique | Le test Hipot vérifie si le circuit imprimé peut supporter une haute tension sans fuite |
Tests environnementaux | Tests pour conditions chaudes, froides, humides et autres conditions difficiles |
Test CEM | Vérifie si la carte fonctionne bien avec d'autres appareils électroniques |
Caractéristiques de sécurité de conception | Dispose de fusibles, de parasurtenseurs et d'une protection contre les défauts à la terre |
Gestion thermique | Utilise des moyens pour évacuer la chaleur et empêcher la surchauffe |
L'intégrité du signal | Maintient le transfert rapide des données et réduit le bruit |
Qualité de fabrication | Respecte les règles les plus strictes de l'industrie et vérifie la bonne qualité |
Ces étapes contribuent à la sécurité et au bon fonctionnement des systèmes de recharge des voitures électriques. Une conception de circuit imprimé soignée permet une charge rapide et maintient des signaux puissants, même en cas d'utilisation intensive.
Défis techniques et solutions
Gestion thermique
Les véhicules électriques chauffent énormément lorsqu'ils roulent. Les circuits imprimés haute fréquence doivent gérer cette chaleur pour assurer leur sécurité. Les ingénieurs utilisent des méthodes spécifiques pour évacuer la chaleur des composants importants. Ils choisissent des matériaux comme la céramique ou des plastiques spéciaux qui diffusent rapidement la chaleur. D'épaisses couches de cuivre contribuent également à évacuer la chaleur des composants d'alimentation. Une bonne conception thermique maintient le circuit imprimé au frais et prévient les dommages. Cela permet aux circuits imprimés haute fiabilité de durer plus longtemps dans les environnements automobiles difficiles.
Astuce: Choisir les bons matériaux et la bonne disposition peut empêcher la surchauffe et rendre les systèmes plus sûrs.
Atténuation EMI
Les interférences électromagnétiques (IEM) peuvent causer des problèmes dans les véhicules électriques. Les signaux haute fréquence peuvent produire du bruit qui perturbe les autres systèmes. Les ingénieurs utilisent des blindages, des plans de masse et des tracés précis pour réduire les interférences électromagnétiques. Ils maintiennent les circuits sensibles à l'écart des lignes électriques bruyantes. Des filtres spéciaux et des condensateurs de découplage bloquent les signaux parasites. Ces mesures préservent la sécurité des données et contribuent au bon fonctionnement de l'électronique du véhicule.
Le tableau ci-dessous présente les méthodes courantes d’atténuation des interférences électromagnétiques :
Méthode | Interet |
|---|---|
Blindage | Bloque le bruit extérieur |
Plans au sol | Donne une référence stable |
Séparation des traces | Réduit la diaphonie |
Filtres | Supprime les mauvaises fréquences |
Miniaturisation
La tendance à la miniaturisation des circuits imprimés électroniques (EVC) incite les ingénieurs à intégrer davantage de fonctionnalités dans des espaces réduits. Les circuits imprimés haute fréquence utilisent différentes astuces pour y parvenir :
Les substrats haute fréquence comme le PTFE permettent des signaux rapides et nécessitent un perçage spécial.
Les circuits imprimés multicouches en cuivre épais gèrent beaucoup d'énergie et de chaleur, grâce à une gravure et une stratification spéciales.
L'intégration de composants permet d'intégrer davantage de pièces et de réduire la taille des cartes, en utilisant des méthodes telles que le type d'excavation et le type de module.
La technologie HDI utilise de minuscules trous et une stratification soignée pour des dispositions serrées.
Ces astuces aident les ingénieurs à concevoir des cartes compactes et robustes pour les véhicules électriques. La miniaturisation rend également les cartes plus fiables en utilisant moins de connecteurs et en les rendant plus robustes.
Matériaux et fabrication
Sélection du substrat
Les ingénieurs choisissent le substrat le plus adapté à chaque circuit imprimé. Ce substrat permet à la carte de mieux gérer la chaleur et l'électricité, et de fonctionner dans les environnements automobiles difficiles. Différents matériaux sont utilisés pour répondre à différents besoins en conception de circuits imprimés automobiles. Le tableau ci-dessous répertorie les matériaux de substrat courants et leurs fonctions :
Matériau du substrat | Propriétés | Cas d'utilisation des véhicules électriques automobiles |
|---|---|---|
FR-4 (haute Tg) | Bonne isolation, solide, résiste à la chaleur, économique | Contrôleurs de moteur et de transmission |
Céramique (alumine, AlN) | Haute conductivité thermique, stable, excellente isolation | Circuits RF/micro-ondes, modules haute puissance |
Flexible, résistant à la chaleur et aux produits chimiques | Circuits flexibles, environnements difficiles | |
Matériaux Rogers | Faible perte diélectrique, stable à hautes fréquences | Amplificateurs RF, antennes, radar, modules 5G |
Stratifiés à base de PTFE | Très faible perte, bon pour les micro-ondes et les RF | Radar ADAS, modules de connectivité 5G |
Le FR-4 à Tg élevé est souvent choisi pour son efficacité et son coût réduit. Pour les applications haute fréquence ou haute puissance, les ingénieurs utilisent des stratifiés à base de céramique ou de PTFE. Le polyimide est idéal pour les applications flexibles ou les points chauds. Les matériaux Rogers sont utilisés pour les systèmes radar et 5G. Chaque matériau permet à la carte de répondre aux exigences de la fabrication de circuits imprimés automobiles.
Conseil : choisir le bon substrat protège le circuit imprimé de la chaleur et des problèmes électriques.
Avancées de fabrication
La fabrication de circuits imprimés automobiles utilise de nouvelles méthodes pour fabriquer des cartes robustes et fiables. Les usines utilisent des conceptions multicouches et HDI pour intégrer davantage de fonctionnalités dans des espaces réduits. Les machines détectent les erreurs grâce à des inspections optiques et à rayons X. Des tests de cyclage thermique garantissent la résistance des cartes à chaud comme à froid.
Aspect | Description | Impact sur la fiabilité |
|---|---|---|
Fabrication de précision et contrôle qualité | Multicouche, HDI, inspections automatisées, tests de cyclage thermique | Dispositions compactes, durabilité |
Matériaux avancés | FR4 à haute température, noyau céramique et métallique pour la gestion de la chaleur | Supporte des températures et des courants élevés |
Blindage EMI et intégrité du signal | Plans de masse, filtres EMI, configurations de traces optimisées | Moins d'interférences, de meilleurs signaux |
Test de durabilité | Chocs, vibrations, revêtements conformes, finitions de surface | Survit aux environnements difficiles |
Des dispositifs de sécurité | Fusibles, coupe-circuits thermiques | Moins de pannes électriques |
L'efficacité énergétique | Cuivre épais, agencements optimisés | Moins de perte de puissance, durée de vie de la batterie plus longue |
Les usines utilisent également des méthodes écologiques pour réduire les déchets et respecter les réglementations. Elles testent les circuits imprimés pour les chocs, les secousses et l'eau. Des revêtements et finitions spéciaux les protègent de la rouille et des dommages. Ces étapes contribuent au bon fonctionnement de chaque circuit imprimé automobile dans les véhicules électriques.
Tendances
Intégration avec les nouvelles technologies
La technologie des circuits imprimés haute fréquence évolue avec l'intelligence croissante des véhicules électriques. Les ingénieurs conçoivent désormais des circuits imprimés compatibles avec l'intelligence artificielle et de nouveaux capteurs. Ces cartes facilitent également la communication sans fil dans les voitures. Ces dernières peuvent ainsi traiter les données plus rapidement, ce qui les aide à prendre de meilleures décisions au volant. Les systèmes de conduite autonome nécessitent des circuits imprimés capables de gérer des signaux rapides. Ces cartes ne doivent perdre aucune donnée.
Le marché mondial des PCB pour véhicules à énergies nouvelles connaît une croissance rapide. L'Asie-Pacifique, et notamment la Chine, domine le marché grâce à la production automobile. L'Amérique du Nord et l'Europe connaissent également une croissance grâce aux aides gouvernementales. De plus en plus de personnes optent pour des voitures électriques dans ces régions. Aux États-Unis, le marché des PCB haute fréquence et haute vitesse connaîtra une forte croissance. Il passera de 4.5 milliards de dollars en 2024 à 8.1 milliards de dollars en 2033. Cette croissance s'explique par la nécessité pour les voitures de bénéficier de données plus rapides et d'un meilleur contrôle de la puissance.
Les ingénieurs pensent que les circuits imprimés haute fréquence gagneront bientôt en importance. Ces cartes permettront de nouvelles fonctionnalités, comme les mises à jour en direct. Elles faciliteront également les contrôles en temps réel et amélioreront les systèmes de sécurité.
Durabilité
Le développement durable influence le développement de la technologie des circuits imprimés haute fréquence dans les véhicules électriques. Les fabricants utilisent désormais des matériaux écologiques et s'efforcent de réduire leurs déchets. Ils privilégient des substrats plus durables et recyclables. Les usines consomment moins d'eau et d'énergie pour la fabrication de chaque carte.
Le tableau ci-dessous montre quelques façons dont l’industrie aide la planète :
Pratiques | Bénéfice |
|---|---|
Matériaux recyclables | Moins de déchets dans les décharges |
Des installations économes en énergie | Moins d'émissions de carbone |
Soudure sans plomb | Plus sûr pour les personnes et la nature |
Certifications vertes | Conforme aux normes mondiales |
L'industrie des circuits imprimés pour véhicules électriques évolue actuellement vers des solutions plus écologiques. Les entreprises investissent dans la recherche de nouveaux matériaux performants et respectueux de l'environnement. Ces mesures contribuent à rendre les véhicules électriques plus propres et plus respectueux de l'environnement.
La technologie des circuits imprimés haute fréquence améliore le fonctionnement et la sécurité des véhicules électriques. Les ingénieurs utilisent des matériaux spéciaux comme le PTFE et des conceptions à impédance contrôlée. Ces technologies permettent aux voitures d'envoyer des données rapidement, de réduire la taille des pièces et de fournir une puissance stable.
Les circuits imprimés flexibles et HDI peuvent gérer les endroits difficiles, aider les ADAS et améliorer la gestion de la batterie.
Ces nouvelles idées permettent aux voitures d’utiliser les données rapidement, de peser moins et de suivre des règles de sécurité strictes.
De meilleures conceptions de circuits imprimés apporteront de nouvelles fonctionnalités et aideront les futurs véhicules électriques à être plus respectueux de l'environnement.
QFP
Qu'est-ce qui différencie les PCB haute fréquence des PCB standard dans les véhicules électriques ?
Les circuits imprimés haute fréquence utilisent des matériaux spéciaux et des configurations intelligentes. Ces cartes permettent une transmission très rapide des signaux et évitent les interférences. Les circuits imprimés standard ne supportent ni la vitesse ni la chaleur des véhicules électriques.
Comment les PCB haute fréquence améliorent-ils la sécurité des véhicules électriques ?
Les ingénieurs utilisent des circuits imprimés haute fréquence pour surveiller les cellules de batterie et contrôler l'alimentation. Ces cartes détectent rapidement les problèmes. Une intervention rapide permet d'éviter la surchauffe, les courts-circuits et autres dangers.
Pourquoi les véhicules électriques ont-ils besoin d’une gestion thermique avancée dans les PCB ?
Les véhicules électriques produisent beaucoup de chaleur lorsqu'ils fonctionnent. Les circuits imprimés haute fréquence sont composés de cuivre épais et couches spécialesCes fonctionnalités éloignent la chaleur des pièces importantes et assurent la sécurité des systèmes.
Les circuits imprimés haute fréquence peuvent-ils contribuer à une charge rapide ?
Oui. Les circuits imprimés haute fréquence assurent une alimentation stable et des signaux clairs. Ces cartes supportent des courants et des tensions élevés, ce qui rend la charge rapide plus sûre et plus performante.
À quels défis les ingénieurs sont-ils confrontés lors de la conception de circuits imprimés haute fréquence pour les véhicules électriques ?
Les ingénieurs doivent contrôler la chaleur, réduire le bruit électromagnétique et intégrer de nombreux éléments dans des espaces restreints. Ils choisissent les meilleurs matériaux et utilisent des agencements intelligents pour résoudre ces problèmes.
