En electrónica, es posible que oigas que la máscara de soldadura recibe diferentes nombres. La siguiente tabla muestra algunos de los más comunes:
Nombre alternativo | Descripción |
|---|---|
Máscara para soldar | Una fina capa, similar a la pintura, aplicada sobre los circuitos impresos. |
máscara de parada de soldadura | Otro nombre para la máscara de soldadura. |
Resistencia de soldadura | Significa lo mismo que máscara de soldadura. |
cubierta | Se utiliza para tablas que se pueden doblar. |
La máscara de soldadura cubre las líneas de cobre de la placa de circuito impreso. Protege el cobre y evita que la soldadura forme puentes. Esta capa mejora el funcionamiento de la placa al prevenir la oxidación y otros daños. Los estudios demuestran que la máscara de soldadura evita cortocircuitos y protege la placa durante mucho tiempo.
Puntos Clave
La máscara de soldadura protege las pistas de cobre en las placas de circuito impreso (PCB). Evita daños y oxidación, lo que contribuye al buen funcionamiento de la PCB.
La máscara de soldadura reduce la probabilidad de que se formen puentes de soldadura. Los puentes de soldadura pueden provocar cortocircuitos y errores al ensamblar componentes.
Existen diferentes tipos de máscaras de soldadura. Las máscaras líquidas fotoimprimibles y las de película seca son dos ejemplos. Cada tipo tiene sus ventajas. Algunas son más económicas, otras se aplican más rápido y otras duran más.
Elegir el grosor adecuado de la máscara de soldadura es fundamental. Ayuda a mantener la intensidad de la señal y evita problemas en diseños de alta frecuencia.
Las máscaras de soldadura vienen en muchos colores. Cada color tiene un uso específico. Algunos colores reducen el ruido. Otros facilitan la visualización durante las comprobaciones.
Descripción general de la máscara de soldadura

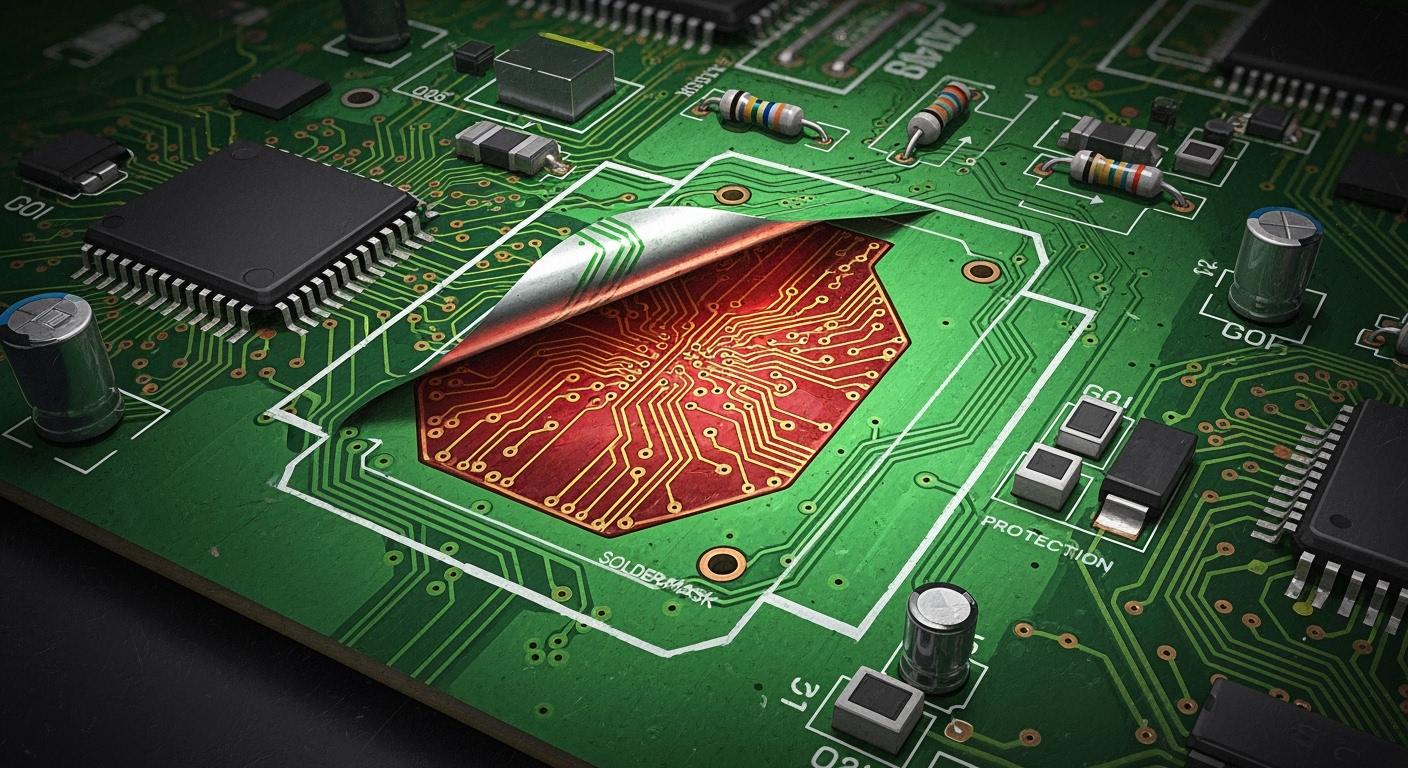

¿Qué es la máscara de soldadura?
La máscara de soldadura es una fina capa que recubre las pistas de cobre. Esta capa actúa como un escudo para el cobre, protegiéndolo de posibles daños e impidiendo que la soldadura se extienda. Para su fabricación se utilizan diferentes materiales. La siguiente tabla muestra los principales tipos empleados en la fabricación de PCB:
Tipo de máscara de soldadura | Descripción |
|---|---|
Líquido epoxi | Este es el tipo más económico y se aplica mediante serigrafía. |
Máscara de soldadura líquida fotoimprimible | Esta tinta se puede pulverizar o serigrafiar, y luego necesita luz y revelado. |
Máscara de soldadura fotoimprimible de película seca | Este tipo utiliza laminación al vacío antes del revelado con luz para obtener capas de cobre exactas. |
La mayoría de las placas utilizan máscara de soldadura verde, aunque también son comunes la blanca y la negra. Toda PCB necesita una máscara de soldadura, independientemente de su complejidad.
Funciones y beneficios clave
La máscara de soldadura no solo tiene una buena apariencia. Le brinda a su placa muchos beneficios importantes:
Evita la formación de puentes de soldadura entre pads cercanos, lo cual es muy importante en diseños con muchos componentes.
Actúa como una pared para bloquear conexiones de soldadura no deseadas.
Protege el cobre del óxido y los daños, para que tu placa funcione correctamente.
Resiste productos químicos fuertes y altas temperaturas durante la soldadura y la limpieza.
Proporciona un fuerte aislamiento eléctrico, a menudo superior a 500 V por milésima de pulgada.
Se mantiene resistente y soporta los daños, por lo que tu tabla dura más.
Se adhiere firmemente a la tabla, por lo que no se despega ni se agrieta.
Consejo: Si se omite la máscara de soldadura en diseños de PCB con muchos componentes, se obtienen más puentes de soldadura, menor precisión y menor fiabilidad.
La tabla siguiente muestra las propiedades químicas que hacen que la máscara de soldadura funcione bien:
Propiedad | Descripción |
|---|---|
Resistencia química | Resiste los productos químicos fuertes utilizados en la soldadura y la limpieza, por lo que no se deteriora. |
Estabilidad térmica | Soporta altas temperaturas durante la soldadura, normalmente hasta 260 °C durante períodos cortos. |
Aislamiento electrico | Proporciona un fuerte aislamiento, a menudo superior a 500 V por milésima de pulgada. |
Durabilidad | Resiste los daños, manteniendo la tabla fuerte durante mucho tiempo. |
Adhesión | Se adhiere bien a la placa y al cobre, por lo que no se pela ni se agrieta. |
La máscara de soldadura también protege contra el fuego y el agua. Resiste los disolventes y mantiene su color incluso con el calor.
¿Por qué es importante la máscara de soldadura en la fabricación de PCB?
El uso del capa de máscara de soldadura Te ayuda a fabricar placas de mejor calidad. La máscara evita los puentes de soldadura, que pueden provocar cortocircuitos y fallos en los componentes. Además, ayuda a que la soldadura se adhiera solo en los puntos correctos, reduciendo así los errores. Una buena máscara de soldadura puede reducir los errores de montaje hasta en un 90 %.
La máscara de soldadura evita los cortocircuitos y previene la oxidación del cobre.
Ayuda a que la soldadura llegue a los lugares correctos, mejorando así el ensamblaje.
La máscara ayuda a controlar el calor y mejora la reflexión de la luz, lo cual es importante para las placas LED.
Si no se utiliza máscara de soldadura en diseños con muchos componentes, se presentan más problemas. Se observarán más puentes de soldadura, menor precisión y menor fiabilidad. Los expertos afirman que la máscara de soldadura es una de las mejores maneras de proteger las placas de circuito impreso (PCB).
Tipos y colores de máscara de soldadura
Fotoimagen líquida (LPI)
La máscara de soldadura fotoimprimible líquida (LPI) se utiliza en la mayoría de las fábricas de PCB. Este tipo emplea un líquido que se endurece al exponerse a la luz ultravioleta. Su aplicación es rápida, generalmente en menos de 30 minutos. La LPI es más económica, entre un 20 % y un 30 % más barata que otras opciones. El grosor de la capa puede variar entre 0.5 y 1.5 mils. Ofrece un nivel de detalle aceptable, de aproximadamente 4 a 5 mils, suficiente para placas estándar. La LPI puede agrietarse o desprenderse si la placa se somete a tensión, por lo que conviene considerar las condiciones de uso previstas.
Propiedad | Fotoimagen líquida (LPI) | Otros tipos (por ejemplo, película seca) |
|---|---|---|
Rentabilidad | Más Bajo | Más alto |
Velocidad de aplicación | Más rápido | Más lento |
Consistencia del espesor | Varíable | Más consistente |
Resolución | Moderado | Más alto |
Durabilidad | Menos duradero | Más durable |
Película seca y tipos despegables
La máscara de soldadura de película seca utiliza una capa especial que reacciona a la luz. Se aplica mediante laminación al vacío, lo que proporciona un espesor uniforme y detalles más nítidos. La máscara de soldadura despegable protege ciertas zonas durante la soldadura por ola y el chapado. Se puede utilizar para proteger los contactos y conectores dorados de la soldadura y los productos químicos.
Protege durante la soldadura por ola
Máscaras para trabajos especiales de chapado y acabado superficial.
Protege los puntos de soldadura en muchos pasos de reflujo.
Protege los dedos y conectores dorados
Colores de las máscaras de soldadura y sus usos
Puedes elegir entre muchos colores de máscara de soldadura. El verde es el más popular porque muestra claramente el cobre y la serigrafía. El azul es ideal para placas de alta frecuencia y reduce el ruido. El rojo facilita la inspección de las placas. El amarillo es brillante y resulta útil para prototipos. El negro tiene un aspecto elegante y reduce las señales electromagnéticas. El blanco refleja la luz, por lo que funciona bien para placas LED. El morado destaca y es ideal para la imagen de marca.
Color | Ventajas | Desventajas |
|---|---|---|
Verde | Fáciles de ver, baratos, se encuentran en todas partes | Nada especial |
Azul | Reduce el ruido, ideal para altas frecuencias. | Cuesta más, no es común |
Rojo | Fácil de comprobar, ideal para la inspección. | Cuesta más, no es común |
Amarillo | Brillante, ideal para prototipos | Más difícil de ver, no se encontró mucho |
Negro | Se ve bien, pero baja la señal | Difícil de ver, cuesta más |
Blanco | Refleja la luz, luce limpio | Se ensucia, es difícil de ver |
Lila | Destaca, ideal para la marca. | Difícil de encontrar, cuesta más |
Proceso de aplicación de máscara de soldadura
Pasos de aplicación
Debes seguir un proceso cuidadoso para aplicar el capa de máscara de soldadura Durante la fabricación de PCB. Cada paso contribuye a obtener un acabado resistente y fiable. Estos son los pasos principales:
Limpie la superficie de la PCB. Elimine el polvo y la grasa para que la máscara de soldadura se adhiera bien.
Aplique el material de máscara de soldadura. Utilice serigrafía, pulverización o laminación.
Defina el patrón. Coloque una fotomáscara sobre la placa y aplique luz ultravioleta para marcar dónde debe quedar la máscara de soldadura.
Cura la máscara de soldadura. Utiliza calor o luz ultravioleta para endurecer la capa.
Inspeccione y verifique la calidad. Busque burbujas, descamación o zonas sin cubrir.
Consejo: Una limpieza e inspección cuidadosas le ayudarán a evitar defectos comunes como burbujas, mala adherencia o arañazos.
Salida negativa y almohadillas expuestas
Es fundamental que la soldadura se adhiera únicamente a los lugares correctos. El proceso de salida negativa ayuda a lograrlo, manteniendo las almohadillas descubiertas durante la aplicación de la máscara de soldadura. Este proceso mapea la máscara de soldadura de manera que solo las almohadillas de cobre queden expuestas. Se obtienen mejores uniones de soldadura porque la máscara no cubre las almohadillas. Este paso es crucial para prevenir defectos de soldadura y garantizar el correcto funcionamiento de la placa.
El proceso de salida negativa deja las almohadillas libres para soldar.
Te ayuda a evitar cubrir las almohadillas de cobre con la capa de máscara de soldadura.
Se obtiene un mapeo preciso, por lo que la soldadura solo va donde usted quiere.
Directrices de DFM para máscaras de soldadura
El diseño para la fabricación (DFM) te ayuda a crear mejores placas. Sigue estas directrices para optimizar el diseño de tu máscara de soldadura:
Asegúrese de que la máscara de soldadura cubra suficiente área y deje un espacio de 0.1 a 0.15 mm alrededor de las almohadillas. Esto evita la formación de puentes de soldadura.
Seleccione el tipo de máscara de soldadura adecuado. Utilice pads NSMD para componentes de paso fino y vías tipo tienda para evitar que la soldadura se escurra.
Mantenga el espesor de la máscara de soldadura entre 0.01 mm y 0.03 mm. Las máscaras líquidas fotoimprimibles son las más adecuadas para placas complejas.
Retire la máscara de soldadura de los disipadores de calor y mantenga los puentes entre almohadillas con un ancho mínimo de 4 milésimas de pulgada.
Verifique su diseño con el fabricante de PCB. Asegúrese de que sus archivos cumplan con sus normas.
Estándares y espesor de la máscara de soldadura
Normas industriales (IPC, UL)
Al usar máscara de soldadura en placas de circuitos impresos, es necesario seguir normas específicas. Estas normas garantizan la seguridad y el buen funcionamiento de la placa. Dos organismos principales, IPC y UL, elaboran estas normas. Las normas IPC indican cómo aplicar y probar la máscara de soldadura. Las normas UL verifican la seguridad, incluyendo aspectos como la prevención de incendios.
Aquí tenéis una tabla con las reglas IPC más importantes para la máscara de soldadura:
Estándar | Area de enfoque |
|---|---|
IPC-SM-840 | Establece las reglas sobre cómo debe funcionar y durar la máscara de soldadura. |
CIP-6012 | Establece reglas sobre la resistencia y la calidad que deben tener los PCB rígidos. |
IPC-A-600 | Establece reglas sobre cómo deben verse las PCB y qué es aceptable, incluyendo la máscara de soldadura. |
Debes preguntar a tu fabricante de PCB qué normas utilizan. Esto te ayudará a evitar problemas al fabricar tu placa.
Rangos de espesores típicos
El grosor de la máscara de soldadura es crucial para el correcto funcionamiento de la placa. Un grosor adecuado protege el cobre y mantiene la soldadura en su lugar. Si es demasiado gruesa o delgada, la placa podría no funcionar correctamente.
La mayoría de las placas utilizan una máscara de soldadura con un espesor de entre 0.8 y 1.5 mils (20 y 38 micrómetros). La tabla siguiente muestra el espesor habitual:
tipo de aplicacion | Rango de espesor (milésimas de pulgada) | Rango de espesor (micrómetros) |
|---|---|---|
Bandas de Uso General | 0.8 – 1.5 | 20 – 38 |
Algunas zonas requieren un grosor diferente:
En líneas de circuito: aproximadamente 0.5 milésimas de pulgada o más
Sobre curvas en circuitos: aproximadamente 0.3 mils
Las mascarillas serigrafiadas son más gruesas que las impresas con aerosol.
El grosor de la máscara de soldadura modifica la forma en que las señales se propagan en la placa. Una capa gruesa puede aumentar la capacitancia y disminuir la impedancia, mientras que una capa delgada puede aumentarla. Si el grosor varía demasiado, las señales pueden presentar fallos, especialmente en circuitos de alta velocidad.
Consejo: Consulte siempre con su proveedor de PCB sobre el grosor óptimo de la máscara de soldadura para su placa. Esto contribuirá a un mejor funcionamiento y una mayor durabilidad.
Función de la máscara de soldadura en la PCB
Aislamiento eléctrico y prevención de cortocircuitos
Todo proceso de fabricación de PCB requiere un aislamiento eléctrico robusto. La máscara de soldadura actúa como un escudo entre las pistas de cobre, evitando cortocircuitos, especialmente cuando las pistas están muy próximas. La máscara de soldadura impide la formación de puentes no deseados en la soldadura, protegiendo el cobre de la oxidación y garantizando la seguridad de la placa. La película de máscara de soldadura soporta entre 40 y 100 voltios por micra, lo que contribuye a la fiabilidad del diseño.
Aísla los circuitos de cobre para evitar cortocircuitos.
Protege el cobre de la oxidación y la suciedad.
Evita la formación de puentes de soldadura durante el montaje.
Facilitando la soldadura precisa
Para componentes pequeños, la soldadura precisa es fundamental. El diseño de la máscara de soldadura permite controlar la aplicación de la soldadura. La máscara de soldadura líquida fotoimprimible crea aberturas exactas para las almohadillas. Estas almohadillas, definidas por la máscara, mantienen la soldadura en el lugar preciso. Al ser la abertura de la máscara más pequeña que la almohadilla, la soldadura no se extiende en exceso. Este control reduce el riesgo de puentes de soldadura y mejora el rendimiento del ensamblaje.
El tamaño de la máscara de soldadura coincide con la disposición de las almohadillas para mayor precisión.
La capa de máscara de soldadura mantiene la soldadura en los lugares correctos.
Protección contra factores ambientales
Tu placa está expuesta a muchos riesgos ambientales. La capa de máscara de soldadura la protege del calor, los productos químicos y la luz ultravioleta. A continuación, se describen las amenazas más comunes y cómo ayuda la máscara de soldadura:
Factor medioambiental | Descripción |
|---|---|
Estrés termal | El exceso de calor puede cambiar el color. |
Exposición a sustancias químicas | Los agentes de limpieza y el fundente pueden reaccionar con la máscara. |
Exposición UV | La luz solar puede cambiar el color de la máscara. |
Problemas de fabricación | Un mal curado o la suciedad pueden dañar la máscara. |
Incompatibilidad de materiales | Los materiales incorrectos pueden causar problemas. |
Medidas de atenuación | Utilice una máscara resistente a los rayos UV, un buen embalaje y un recubrimiento conformal. |
Mejora de la integridad de la señal y la longevidad de la placa
Para diseños de alta frecuencia, se requieren señales estables. El grosor de la máscara de soldadura influye en la calidad de la señal y la impedancia. Una máscara de soldadura uniforme bloquea la diafonía y las interferencias. Si el grosor varía, pueden producirse pérdidas de señal o reflexiones. Una buena capa de máscara de soldadura contribuye a prolongar la vida útil y mejorar el rendimiento de la placa.
La capa de máscara de soldadura mantiene estables las propiedades dieléctricas.
El uso de una buena máscara de soldadura reduce la interferencia electromagnética.
Capa de máscara de soldadura frente a otras capas en la PCB
Quizás te preguntes cómo se compara la máscara de soldadura con otras capas. La máscara de soldadura protege las pistas de cobre de la oxidación y mantiene la soldadura en su lugar. Otras capas, como la serigrafía o el cobre, no ofrecen la misma protección. La máscara de soldadura hace que la fabricación de PCB sea más compleja, pero es necesaria para garantizar la fiabilidad.
Aísla las pistas de cobre para evitar cortocircuitos.
Protege contra los daños del medio ambiente.
Garantiza que la soldadura solo se adhiera a los puntos correctos.
Necesitas máscara de soldadura para proteger tu PCB de posibles daños. La máscara de soldadura evita los puentes de soldadura y protege las pistas de cobre. Además, reduce los problemas causados por el agua y el calor. Para obtener los mejores resultados, sigue las reglas adecuadas y elige materiales de calidad. Aplica la máscara de soldadura correctamente. Puedes obtener más información consultando la norma IPC-SM-840C. La tabla a continuación muestra el espesor mínimo para cada clase de PCB:
Clase | Descripción | Grosor mínimo |
|---|---|---|
1 | Productos electrónicos generales | Sin requisito mínimo |
2 | Servicio dedicado de productos electrónicos | 10μm |
3 | Productos electrónicos de alta confiabilidad | 18μm |
Consejo: Lea guías de expertos y siga buenos pasos para ayudar a que su PCB funcione mejor.
Preguntas Frecuentes
¿Qué ocurre si no se utiliza una máscara de soldadura en la placa de circuito impreso?
Corres el riesgo de provocar cortocircuitos y puentes de soldaduraLas pistas de cobre pueden oxidarse o ensuciarse, lo que puede provocar fallos prematuros en la placa. La máscara de soldadura protege y garantiza la fiabilidad de la placa de circuito impreso.
¿Se puede reparar una máscara de soldadura dañada?
Sí, puedes reparar pequeñas áreas con rotuladores especiales para reparaciones o epoxi. Limpia la zona primero. Aplica el material de reparación y deja que se seque. Esto ayuda a proteger el cobre.
¿Afecta la máscara de soldadura al aspecto de tu PCB?
Sí, la máscara de soldadura le da color y acabado a la placa. Se puede elegir entre verde, rojo, azul, negro u otros colores. La máscara también facilita la lectura de la serigrafía.
¿Es segura la máscara de soldadura para soldar a altas temperaturas?
La mayoría de las máscaras de soldadura soportan altas temperaturas durante el proceso de soldadura. Es importante verificar el tipo de máscara y su temperatura máxima de funcionamiento. Las máscaras de soldadura de buena calidad resisten temperaturas de hasta 260 °C durante periodos cortos.
