Bei der Herstellung von Leiterplatten ist FR4-Leiterplatten das beliebteste Material. Es zeichnet sich durch starke und zuverlässige Eigenschaften wie Robustheit und gute Isolierung aus. Viele Leiterplatten, ob einseitig, doppelseitig oder mehrlagig, verwenden FR4-Leiterplatten. Dieses Material besteht aus Glasgewebe und Epoxidharz. Es ist günstig und zuverlässig und daher weit verbreitet. FR4-Leiterplatten erfüllen die Anforderungen moderner Elektronik und werden daher auch 2025 noch wichtig sein.
Wichtige Erkenntnisse
FR4 ist ein Top-Material für Leiterplatten, da es robust, günstig und gut isolierend ist.
FR4-Leiterplatten können in vielen Bereichen wie Elektronik, Autos und Flugzeugen eingesetzt werden.
FR4 hat einige Nachteile, beispielsweise funktioniert es nicht gut bei hohen Frequenzen oder sehr großer Hitze.
Neue FR4-Verbesserungen zielen darauf ab, Hitze besser vertragen und umweltfreundlicher sein.
FR4 ist immer noch eine kostengünstige Option, ideal für benutzerdefinierte PCB-Designs in einem schwierigen Markt.

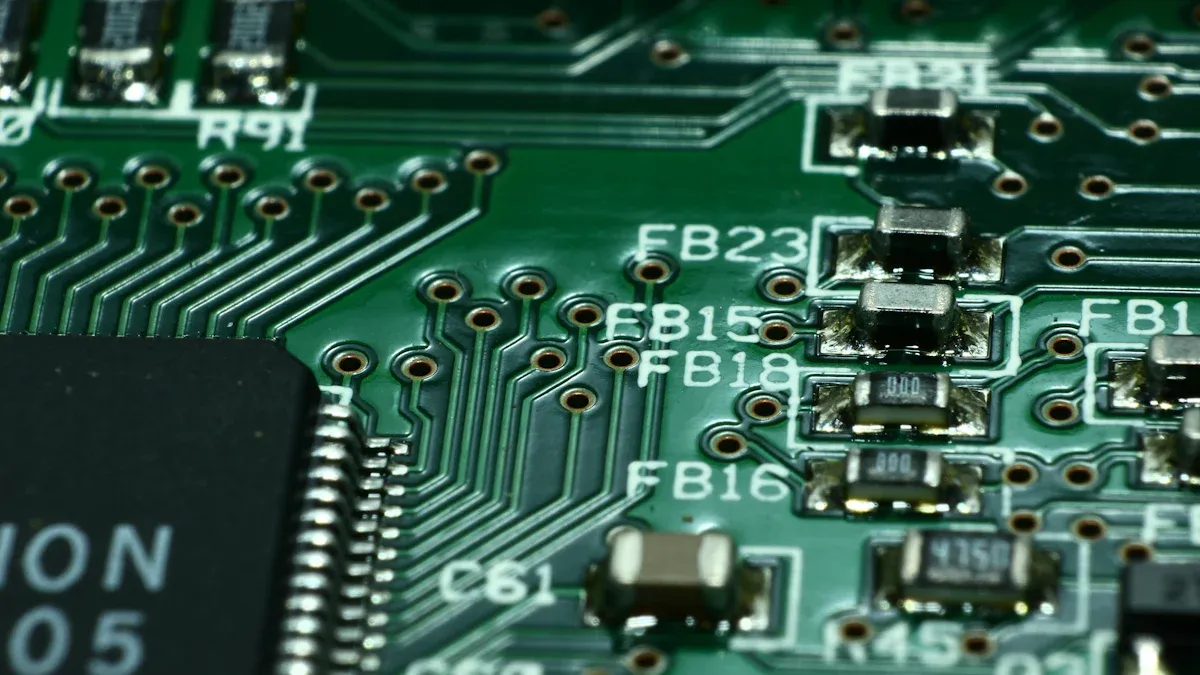

FR4-Material verstehen
Was ist FR4?
FR4 ist ein gängiges Material zur Herstellung von LeiterplattenEs besteht aus feuerbeständigem Glasfasergewebe und Epoxidharz. „FR“ steht für „Flame Retardant“ (flammhemmend) und „4“ ist die NEMA-Einstufung. FR4 erfreute sich großer Beliebtheit, weil es robust, sicher und hitzebeständig ist. Es hat zum Wachstum der Elektronikindustrie beigetragen und ist heute ein wichtiger Bestandteil der Leiterplattenproduktion.
Zusammensetzung und Struktur von FR4
FR4 besteht aus Glasfasergewebe und Epoxidharz. Glasfaser verleiht ihm die nötige Festigkeit, um physikalischen Belastungen standzuhalten. Epoxidharz verhindert Stromlecks und sorgt für klare Signale. Zusammen machen sie FR4 robust und zuverlässig für den Einsatz in der Elektronik. FR4 nimmt zudem wenig Wasser auf und bleibt daher sowohl an nassen als auch an trockenen Orten stabil.
Wichtige Eigenschaften von FR4
Elektrische Isolierung
FR4 ist hervorragend zum Abschalten von Elektrizität vor Leckagen zwischen Schaltkreisen. Das Epoxidharz hält Signale frei und verhindert Kurzschlüsse. Das macht FR4 sicher und effizient für elektronische Geräte.
Flammhemmung
FR4 kann die Ausbreitung von Bränden verhindern. Es erfüllt die Norm UL94 V-0 und löscht Flammen selbstständig. Das erhöht die Sicherheit von Geräten, insbesondere in Gefahrensituationen.
Mechanische Festigkeit
FR4 ist sehr robust und verträgt Biegungen ohne zu brechen. Seine Biegefestigkeit liegt zwischen 250 und 400 MPa. Seine Zugfestigkeit zwischen 200 und 350 MPa erhöht seine Haltbarkeit auch bei anspruchsvollen Einsätzen.
Thermische Stabilität
FR4 ist hitzebeständig und hat eine Glasübergangstemperatur von 130 °C bis 180 °C. Es funktioniert zuverlässig in heißen Umgebungen. Allerdings speichert es die Wärme, was in manchen Fällen problematisch sein kann.
Vorteile von FR4 bei der Leiterplattenherstellung
Kosteneffizienz von FR4-Leiterplatten
FR4-Leiterplatten sind eine budgetfreundliche Wahl für Hersteller. Sie sind günstiger als andere Spezialmaterialien und senken so die Produktionskosten. Der niedrige Preis von FR4 beruht auf der einfachen Zusammensetzung aus Fiberglas und Epoxidharz. Die Kosten können sich jedoch je nach Dicke und Design ändern. Beispielsweise erhöht das Hinzufügen von Schichten oder Löchern den Preis.
Die Erschwinglichkeit von FR4 ist ideal für Projekte mit knappem Budget.
Vorteil | Beschreibung | Auswirkungen auf PCB-Design- |
|---|---|---|
Kosteneffizienz | FR4 ist erschwinglich und einfach herzustellen. | Senkt die Kosten für viele Arten von Projekten. |
Diese niedrigen Kosten ermöglichen Ihnen die Herstellung guter Leiterplatten, ohne zu viel auszugeben.
Vielseitigkeit in allen Anwendungen
FR4 funktioniert gut in vielen Branchen aufgrund seiner nützlichen Eigenschaften. Seine Isolierung und Stärke machen es für verschiedene Anwendungen geeignet.
Consumer Elektronik
FR4 wird häufig in Smartphones, Tablets und Laptops verwendet. Es ist günstig und zuverlässig und eignet sich ideal für die Herstellung vieler Geräte.
Industrielle Ausrüstung
In Fabriken werden FR4-Leiterplatten in Maschinen und Anlagen eingesetzt. Sie sind langlebig und vertragen auch raue Bedingungen gut.
Automobil und Luft- und Raumfahrt
FR4 spielt eine Schlüsselrolle in der Fahrzeugelektronik, beispielsweise in Sicherheitssystemen und Elektrofahrzeugteilen. In Flugzeugen ist es leicht und robust und somit ideal für Hightech-Anwendungen.
Haltbarkeit und Zuverlässigkeit von FR4-Leiterplatten
FR4-Leiterplatten sind robust und langlebig. Studien zeigen, dass zusätzliche Kupferschichten die Hitzebeständigkeit verbessern und Schäden reduzieren. Dadurch eignen sie sich hervorragend für anspruchsvolle Anwendungen, die eine gleichbleibende Leistung erfordern. Die Festigkeit von FR4 hilft Leiterplatten außerdem, Belastungen standzuhalten, ohne zu brechen.
Funktioniert gut mit modernen Fertigungsmethoden
FR4 ist heute ein Schlüsselmaterial für die Herstellung von Leiterplatten. Es lässt sich perfekt mit modernen Produktionsmethoden kombinieren und ist somit effizient und zuverlässig.
Ein wichtiger Grund für die Beliebtheit von FR4 ist die Unterstützung mehrschichtiger Leiterplatten. Diese werden für moderne Geräte mit kleinen, dichten Schaltkreisen benötigt. FR4 isoliert die Schichten gut, sodass komplexe Designs problemlos funktionieren.
FR4 hilft beim Bau detaillierter, mehrschichtiger Leiterplatten mit starker Isolierung und Haltbarkeit.
FR4-Leiterplatten werden nach bewährten Verfahren hergestellt. Diese Verfahren sind Standard, sodass Hersteller stets hochwertige Leiterplatten herstellen können. FR4 funktioniert beispielsweise mit Fotogravur, Ätzen und Löten. Diese Techniken sparen Zeit und Kosten.
Merkmal | Vorteile |
|---|---|
Einfach zu machen | Bei FR4-Leiterplatten kommen bewährte Methoden zum Einsatz, um eine gleichbleibende Qualität zu gewährleisten. |
Arbeitet mit Techniken | FR4 passt zu den üblichen PCB-Produktionsschritten. |
FR4 ist zudem erschwinglich, was für Hersteller von Vorteil ist. Es ermöglicht ihnen, robuste und zuverlässige Leiterplatten herzustellen, ohne zu viel Geld auszugeben. Diese Kombination aus niedrigen Kosten, guter Isolierung und Festigkeit macht FR4 zu einer Top-Wahl in der Branche.
Einschränkungen des FR4-Materials
Thermische Grenzen von FR4-Leiterplatten
FR4 verträgt Hitze gut, hat aber bei sehr hohen Temperaturen Probleme. Extreme Hitze kann FR4 beschädigen und die Leistung der Leiterplatte beeinträchtigen. Tests zeigen, dass FR4-I Cu bei 29.8 °C 360 % seiner Masse verliert. FR4-II Cu schneidet besser ab und verliert bei höheren Temperaturen 23.5 %. Beide Materialien verbrennen und schwächen sich unter Hitze, was ihre Struktur schädigen kann.
Material | Massenverlust (%) | Heizbeginn (°C) | Stabilität | Nietenprobleme | Brennstufe |
|---|---|---|---|---|---|
FR4-I Cu | 29.8 | 360 | Senken | Weitere | Moderat |
FR4-II Cu | 23.5 | Vor 360 | Höher | Weniger | Schwer |
Aufgrund dieser Wärmegrenzen ist FR4 für Maschinen oder Flugzeuge, die über längere Zeiträume großer Hitze ausgesetzt sind, weniger geeignet.
Nicht ideal für Hochfrequenzanwendungen
FR4 ist billig und feuerbeständig, aber hat Probleme mit hochfrequenten SignalenDer höhere Verlustfaktor (Df) führt zu einem höheren Signalverlust bei hohen Frequenzen. Speziallaminate mit einem Df von 0.004 halten die Signale klarer als FR4 mit einem Df von 0.020.
Bei FR4 gehen bei hohen Frequenzen mehr Signale verloren.
Spezielle Laminate haben einen niedrigeren Df und funktionieren besser.
Mit diesen Laminaten bleibt die Signalstärke konstant.
Medientyp | Verlustfaktor (Df) | Signalverlust bei hohen Frequenzen |
|---|---|---|
FR4 | 0.020 | Mehr Signalverlust, schwächer bei hohen Frequenzen |
Speziallaminate | 0.004 | Weniger Signalverlust, stärker bei hohen Frequenzen |
Für Geräte wie 5G- oder IoT-Systeme ist die Leistung von FR4 möglicherweise nicht ausreichend.
Umweltprobleme und Recyclingfragen
Die Herstellung von FR4 verbraucht Energie und nicht erneuerbare Ressourcen. Dabei entstehen Abfälle wie Kupferschlamm und Chemikalien. Das Recycling von FR4 ist schwierig, da es Glasfaser- und Harzschichten vermischt.
Um dieses Problem zu lösen, versuchen Unternehmen, halogenfreies FR4 und bessere Recyclingmethoden zu entwickeln. Sie untersuchen außerdem biobasierte Materialien und Systeme zur Wiederverwendung von Chemikalien. Diese Ideen helfen zwar, doch FR4 birgt für Elektronikhersteller weiterhin Umweltprobleme.
Warum FR4-Leiterplatten auch 2025 wichtig bleiben
Neue Verbesserungen in der FR4-Technologie
Bessere Wärmebehandlung
FR4 verträgt Wärme jetzt deutlich besser als zuvor. Es verteilt die Wärme schneller und eignet sich daher gut für leistungsstarke Geräte. Dies trägt dazu bei, Signale klar und zuverlässig zu halten. Unternehmen stellen FR4 zudem ohne schädliche Chemikalien her. Diese Änderungen machen FR4 sicherer und robuster für moderne Geräte.
Umweltfreundlichere Optionen
Neue FR4-Materialien sind besser für die UmweltEinige verwenden biobasierte Harze oder sind recycelbar. Diese Optionen reduzieren den Abfall und unterstützen eine umweltfreundliche Produktion. Auch die Reparatur und Wiederverwendung von FR4-Leiterplatten wird immer beliebter. Das reduziert den Müll und trägt zur längeren Lebensdauer der Geräte bei.
Immer noch eine budgetfreundliche Wahl
FR4 ist nach wie vor eine kostengünstige Option für die Herstellung von Leiterplatten. Es ist robust, isoliert gut und eignet sich für viele Branchen. Unternehmen benötigen heute kundenspezifische FR4-Leiterplatten für spezifische Anforderungen. Diese Flexibilität macht FR4 in einem wettbewerbsintensiven Markt attraktiv.
Jahr | Marktgröße (Milliarden USD) | Wachstum (%) |
|---|---|---|
2023 | 15.2 | - |
2032 | 24.8 | 5.6 |
Der wachsende Markt zeigt, dass FR4 weiterhin stark nachgefragt wird.
Arbeitet mit neuen Technologien
IoT-Geräte
FR4 eignet sich hervorragend für IoT-Geräte. Es ist zuverlässig, kostengünstig und eignet sich gut für kleine Designs. Es ermöglicht außerdem den Anschluss von Sensoren und Modulen für eine reibungslose Kommunikation.
Wearable Tech
Tragbare Geräte benötigen leichte und robuste Leiterplatten. FR4 ist ideal, da es langlebig und hitzebeständig ist. Es unterstützt außerdem winzige Schaltkreise für Smartwatches, Fitnessarmbänder und medizinische Geräte.
5G Networks
5G benötigt Leiterplatten, die schnelle Signale verarbeiten können. FR4 eignet sich aufgrund seiner einfachen Herstellung und guten Anpassungsfähigkeit hervorragend. Es sorgt für klare Signale und ist daher für 5G-Systeme zuverlässig.
FR4 wird ständig weiterentwickelt, um neuen technischen Anforderungen gerecht zu werden. Es bleibt ein Schlüsselmaterial für die Herstellung von Leiterplatten.
FR4 ist auch im Jahr 2025 noch die erste Wahl für Leiterplatten. Es ist erschwinglich und verfügt über besondere Funktionen Vorteile wie Isolierung und Festigkeit. Seine Feuerbeständigkeit macht es zudem für viele Anwendungen sicher. Obwohl FR4 einige Nachteile hat, wurde es durch neue Technologien verbessert und umweltfreundlicher. Diese Änderungen machen es für die moderne Elektronik nützlich. Wenn Sie ein starkes und zuverlässiges Leiterplattenmaterial benötigen, ist FR4 eine hervorragende Option.
FAQ
Warum ist FR4 ein beliebtes Material zur Herstellung von Leiterplatten?
FR4 ist beliebt, weil es stark, günstig und gut isolierend. Seine Glasfaser- und Epoxidstruktur macht es robust und sicher. Es wird in vielen Dingen verwendet, wie z. B. in Geräten und Fabrikmaschinen.
Kann FR4 große Hitze aushalten?
FR4 verträgt mittlere Temperaturen zwischen 130 °C und 180 °C. Sehr hohe Temperaturen über längere Zeit können jedoch zu Problemen führen. Extreme Hitze kann es schwächen und Probleme verursachen.
Ist FR4 gut für die Umwelt?
FR4 ist aufgrund seiner Mischung aus Glasfaser und Harz schwer zu recyceln. Das macht es weniger umweltfreundlich. Neue Materialien und Recyclingideen tragen dazu bei, die Umweltbelastung zu reduzieren.
Was sind die Hauptmerkmale von FR4?
FR4 eignet sich hervorragend zum Stoppen von Stromlecks und ist sehr robust. Es ist außerdem feuer- und wasserbeständig und bleibt an verschiedenen Orten stabil. Diese Eigenschaften machen es für viele Branchen nützlich.
Wie schneidet FR4 im Vergleich zu anderen PCB-Materialien ab?
FR4 kostet weniger als Spezialmaterialien. Es ist nicht das Beste für hohe Temperaturen oder schnelle Signale. Aber es ist erschwinglich und funktioniert gut für normale PCB-Designs.
