Die Temperaturkontrolle beim Löten in der Leiterplattenmontage bedeutet, dass die Temperatur bei jedem Schritt überwacht wird. Dies trägt zu stabilen Lötverbindungen bei und schützt empfindliche elektronische Bauteile. Zu hohe Temperatur kann die Bauteile beschädigen. Zu geringe Temperatur kann die Verbindungen schwächen. Jeder Lötschritt erfordert eine sorgfältige Temperaturkontrolle:
Thermische Profilstufe | Temperaturbereich/-rate | Dauer / Hinweise |
|---|---|---|
Vorheizzone | 1–3 °C pro Sekunde | Langsam erhitzen, um einen Thermoschock zu vermeiden |
Einweichzone | Die Temperatur bleibt gleich | 60–120 Sekunden, bis das Flussmittel wirkt |
Reflow-Zone | 235-250°C Spitze | Lötpastenschmelzen für starke Verbindungen |
Kühlzone | 3–10 °C pro Sekunde | Kühlen Sie langsam ab, um Probleme zu vermeiden |
Wenn Sie diese Schritte befolgen, sorgt die Löttemperaturkontrolle bei der Leiterplattenmontage dafür, dass Ihre Platinen sicher sind und gut funktionieren.
Wichtige Erkenntnisse
Kontrollieren Sie die Löttemperatur sorgfältig, um feste Verbindungen herzustellen. Dies schützt auch Kleinteile auf Leiterplatten.
Verwenden Sie für jeden Lötschritt die richtige Temperatur. Wählen Sie den richtigen Bereich für die jeweilige Lotart. Dies hilft, schwache Verbindungen oder Schäden zu vermeiden.
Beobachten Sie den Lötvorgang mit Spezialwerkzeugen. Verwenden Sie beispielsweise Wärmeprofilmessgeräte und temperaturgeregelte Lötkolben. Diese Werkzeuge helfen, die Hitze konstant zu halten.
Verwenden Sie weder zu viel noch zu wenig Hitze. Dies hilft, Probleme wie defekte Teile zu vermeiden. Es verhindert auch einen schlechten Lötfluss und das Verrutschen von Teilen.
Passen Sie die Löteinstellungen an die Lötart und die Leiterplattendicke an. Berücksichtigen Sie auch die Raumbedingungen. Dies trägt dazu bei, dass die Leiterplatten gut funktionieren und lange halten.
Löttemperaturregelung bei der Leiterplattenmontage
Definition
Die Löttemperaturkontrolle bei der Leiterplattenmontage bedeutet, dass Sie die Hitze bei jedem Schritt im Auge behalten. Mit Spezialwerkzeugen halten Sie die Temperatur im richtigen Bereich. Dadurch schmilzt das Lot ausreichend, um feste Verbindungen herzustellen. Beachten Sie den Schmelzpunkt der Lötlegierung. Außerdem sollten Sie die Dicke der Leiterplatte kennen. Manche Teile sind hitzeempfindlich und benötigen besondere Sorgfalt.
Hier ist eine Tabelle, die die wichtigsten Aspekte der Löttemperaturregelung bei der Leiterplattenmontage zeigt:
Lötaspekt | Beschreibung |
|---|---|
Definition | Sie kontrollieren die Hitze, um Lötzinn zu schmelzen und gute Verbindungen auf Leiterplatten herzustellen. |
Schlüsselfaktoren | Schmelzpunkt der Lötlegierung, Leiterplattendicke, Teileempfindlichkeit, Lötverfahren. |
Bedeutung | Beugt Problemen wie schwachen Gelenken vor, Überbrückungoder defekte Teile. Stellt sicher, dass die Bretter jedes Mal auf die gleiche Weise hergestellt werden. |
Gängige Methoden und Temperaturbereiche | – Reflow: Vorheizen 150–180 °C, Einweichen 180–200 °C, Reflow-Spitze 230–250 °C, Abkühlung kontrolliert. |
Werkzeuge zur Temperaturkontrolle | Verwenden Sie temperaturgeregelte Lötkolben, Reflow-Öfen, Wellenlötgeräte und thermische Profilierung. |
Auswirkungen unsachgemäßer Kontrolle | Zu wenig Hitze führt zu schwachen Verbindungen. Zu viel Hitze kann Teile brechen oder Probleme wie Brücken- und Grabsteinbildung verursachen. |
Prozessoptimierung | Beachten Sie die Schmelzpunkte des Lots. Verwenden Sie thermische Profilierung. Denken Sie an PCB-Design um bei Hitze zu helfen. |
Um die Hitze konstant zu halten, werden spezielle Lötkolben, Öfen und Maschinen verwendet. Zusätzlich wird die Temperatur mit Temperaturprofilmessgeräten überprüft. Eine sorgfältige Kontrolle der Löttemperatur verhindert kalte Lötstellen oder gebrochene Teile.
Bedeutung
Bei der Leiterplattenmontage ist eine kontrollierte Löttemperatur erforderlich, um die einwandfreie Funktion und Langlebigkeit Ihrer Platinen zu gewährleisten. Eine unzureichende Temperaturkontrolle kann zu schwachen Lötstellen oder zum Bruch der Bauteile führen. Die richtige Temperatur ermöglicht dem Lot, zu fließen und die Lötstellen und Anschlüsse zu bedecken. Dies sorgt für starke und gute Verbindungen.
Studien zeigen, dass die Temperaturkontrolle für die Festigkeit von Lötverbindungen und die Lebensdauer der Bauteile von großer Bedeutung ist. Schon bei einer Temperaturänderung von 10 °C kann es in Flip-Chip-Lötverbindungen zu Scherspannungen von bis zu 4 % kommen. Diese hohe Spannung kann dazu führen, dass die Verbindungen bereits nach wenigen hundert Zyklen brechen. Hohe Temperaturen beschleunigen zudem chemische Veränderungen im Lot. Diese Veränderungen, wie intermetallisches Wachstum und Rekristallisation, schwächen die Verbindungen. Bei zu geringer Hitze fließt das Lot nicht gut. Dies führt zu schlechter Benetzung und schwachen Verbindungen.
Mit dem Benetzungstest können Sie überprüfen, wie gut das Lot die Oberfläche bedeckt. Dieser Test misst die Kraft und Zeit, die das Lot benötigt, um eine Probe bei festgelegten Temperaturen, üblicherweise zwischen 245 °C und 255 °C, zu bedecken. Eine gute Benetzung bedeutet, dass die Temperatur stimmt und die Verbindungen stabil sind.
Branchenvorschriften wie IPC J-STD-002 und MIL-STD-883 schreiben eine Lötmittelabdeckung von mindestens 95 % auf Anschlüssen und Pads vor. Diese Vorgaben lassen sich nur erreichen, wenn die Löttemperatur im richtigen Bereich liegt. Bei zu hoher Temperatur kann es zu Oxidation und Materialverlust kommen. Bei zu niedriger Temperatur kommt es zu schlechten Lötergebnissen und schwachen Verbindungen.
Untersuchungen an Sn-Zn-Lötlegierungen zeigen, dass höhere Löttemperaturen zu besseren Lötverbindungen führen, da sie Defekte wie schwimmende Teile und schlechte Füllung reduzieren. Über 250 °C treten jedoch vermehrt Oxidation und Materialverlust auf. Für optimale Ergebnisse ist daher eine ausgewogene Temperatur erforderlich.
Sie müssen auch die Wärmeverteilung auf der Leiterplatte berücksichtigen. Studien zeigen, dass ein leichtes Neigen der Leiterplatte beim Dampfphasenlöten die Wärme besser verteilt. Dies reduziert Probleme wie Tombstoning und bewegliche Teile. Eine gute Temperaturkontrolle und der richtige Leiterplattenwinkel sorgen für bessere Lötverbindungen.
Tipp: Verwenden Sie immer die richtigen Temperaturbereiche für Ihr Lot und Ihren Leiterplattentyp. Verwenden Sie die thermische Profilerstellung, um sicherzustellen, dass Ihr Prozess sicher bleibt.
Eine gute Löttemperaturkontrolle verhindert Defekte, schützt Ihre Bauteile und stellt sicher, dass Ihre Lötarbeiten den Industrievorschriften entsprechen. So bleiben Ihre Produkte für Ihre Kunden sicher und zuverlässig.
Löttemperaturbereiche
Allgemeine Bereiche
Es ist wichtig, für jeden Schritt die richtige Löttemperatur zu kennen. Die meisten Lötvorgänge erfordern Temperaturen zwischen 180 °C und 260 °C. Dieser Bereich schmilzt das Lot und sorgt für feste Verbindungen. Außerdem schützt er die Platine und die Bauteile. Experten testen Lötstellen durch Erhitzen und Abkühlen von -40 °C bis +125 °C. So lässt sich feststellen, ob die Lötstelle im Alltag hält.
Ein Reflow-Ofen verfügt über verschiedene Zonen mit konstanter Hitze. Jede Zone hält die Temperatur gleichmäßig. Dies trägt dazu bei, dass das Lot optimal schmilzt und abkühlt. Der Ofen transportiert die Wärme durch Konvektion und Wärmeleitung. Jede Zone bleibt auf einer stabilen Temperatur. Dies verhindert Probleme wie kalte Lötstellen oder zu hohe Hitze.
Lötprozess | Typischer Temperaturbereich |
|---|---|
Reflow-Löten | 230°C – 250°C (Spitze) |
240 ° C - 260 ° C | |
Handlöten (auf Bleibasis) | 330°C – 370°C (Eisenspitze) |
Handlöten (bleifrei) | 350°C – 400°C (Eisenspitze) |
Tipp: Verwenden Sie immer das passende Temperaturprofil für Ihren Prozess. So erzielen Sie optimale Ergebnisse.
Hand- und Maschinenlöten
Sie können von Hand oder mit Maschinen löten. Beim manuellen Löten verwenden Sie einen Lötkolben. Stellen Sie den Lötkolben auf Ihren Lötzinntyp ein. Bei bleihaltigem Lötzinn stellen Sie die Temperatur zwischen 330 °C und 370 °C ein. Für bleifreies Lot, verwenden Sie 350 °C bis 400 °C. Beim Maschinenlöten werden Öfen oder Lötwellen verwendet. Diese Maschinen regeln die Hitze in jeder Zone. Dies sorgt für eine konstante Temperatur und ein besseres Lötergebnis.
Materialanpassungen
Sie müssen die Löttemperatur für Ihr Lot und Ihre Platine anpassen. Verschiedene Lote schmelzen bei unterschiedlichen Temperaturen. Bleifreies Lot benötigt mehr Hitze als bleihaltiges Lot. Manche Platinen sind dicker oder haben mehr Schichten. Diese benötigen mehr Hitze, um die richtige Temperatur zu erreichen. Studien zeigen, dass Sie die Temperatur für jede Platine und jedes Lot anpassen sollten. Andernfalls können schwache Verbindungen oder Defekte entstehen. Die richtige Temperatur für Ihre Materialien sorgt für starke und zuverlässige Verbindungen.

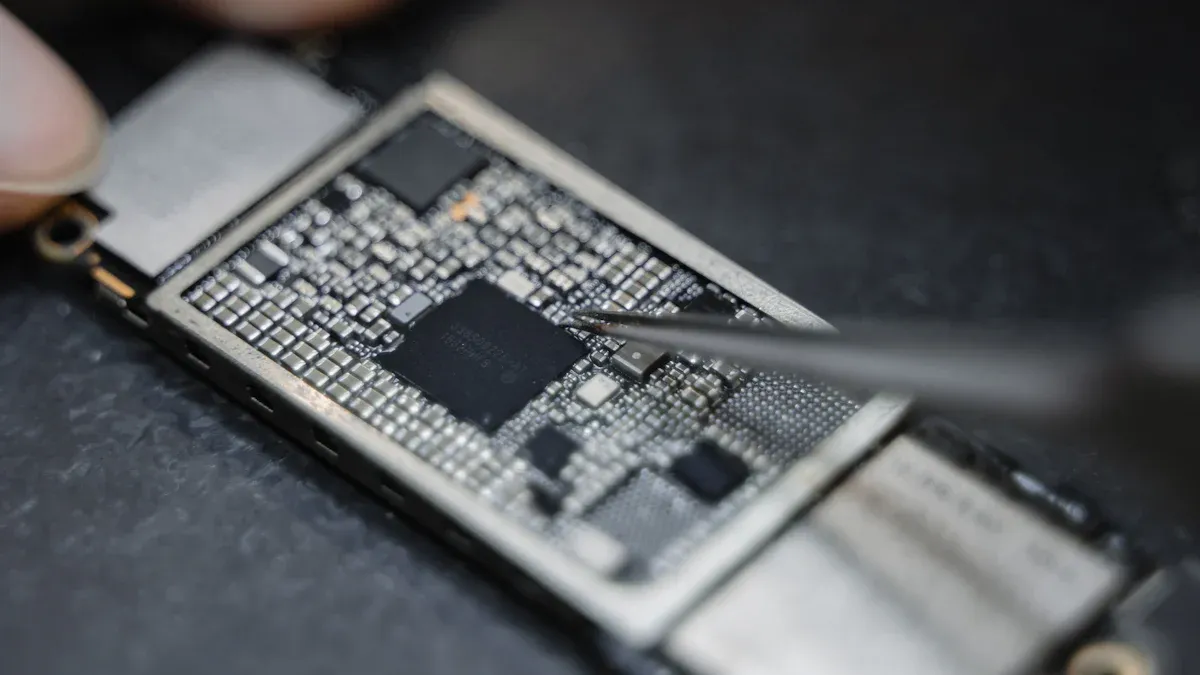

Folgen einer schlechten Löttemperaturkontrolle
Probleme mit hohen Temperaturen
Zu hohe Hitze kann Ihre Leiterplatte und Bauteile beschädigen. Hohe Löttemperaturen können die Belastbarkeit von Bauteilen übersteigen. Chips und Drähte können verbrennen, schmelzen oder reißen. Bleifreies Löten benötigt mehr Hitze und erhöht dadurch die Spannung. Überschreitet man die Glasübergangstemperatur oder den Schmelzpunkt, kann die Leiterplatte beschädigt und geschwächt werden. Hohe Hitze beschleunigt zudem chemische Veränderungen. Spröde Schichten können sich in den Lötstellen bilden. Diese Veränderungen verschlechtern die Lötstellen und können zu einem vorzeitigen Versagen führen.
Hinweis: Zu viel Hitze kann zu leitfähigen Anodenfilamenten, Spannungen in den Drahtverbindungen und zu Gehäuseschäden führen. Diese Probleme verschlechtern das Löten und können zu einem schnelleren Ausfall Ihrer Platine führen.
Probleme mit niedrigen Temperaturen
Bei zu geringer Hitze schmilzt das Lot möglicherweise nicht richtig. Das bedeutet, dass das Lot nicht gut fließt oder haftet. Es kann zu Trockenlöten kommen, bei denen das Lot die Lötstellen nicht bedeckt. Zu wenig Hitze kann auch dazu führen, dass weniger Lot an die Lötstellen gelangt. Das schwächt sie. Ungleichmäßige oder zu geringe Hitze kann zu Defekten wie Tombstoning (abgehobene Teile) oder Fehlausrichtung (verrutschte Teile beim Löten) führen. Diese Probleme beeinträchtigen die Lötstellen und können die Funktionsfähigkeit Ihrer Platine beeinträchtigen.

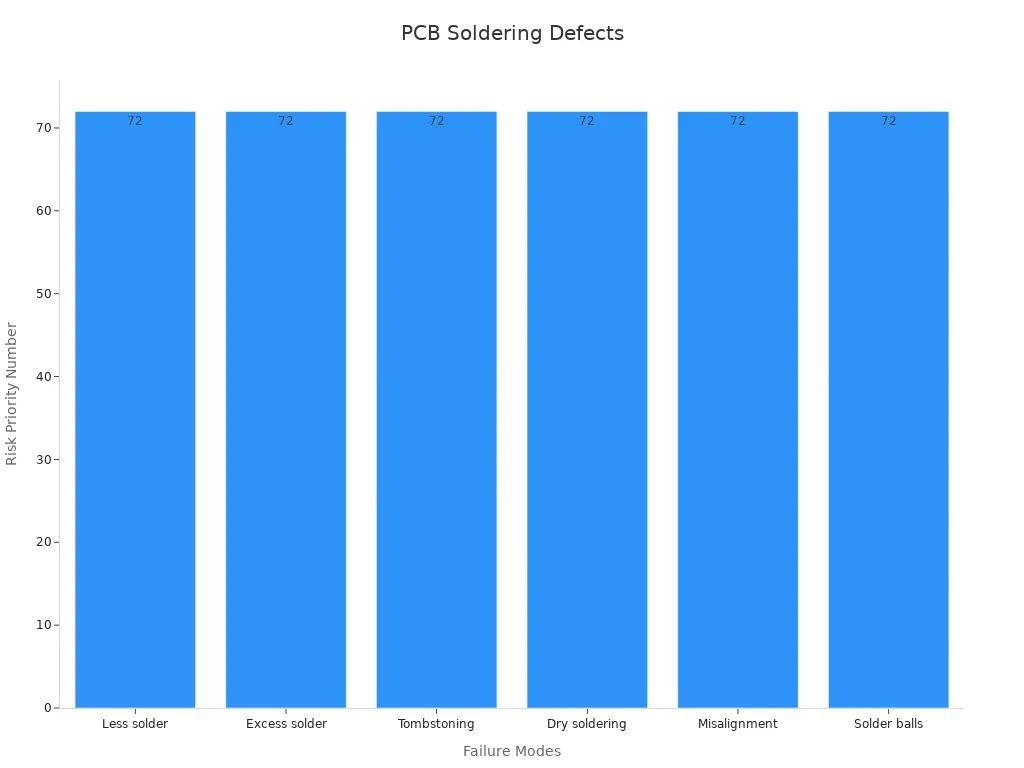

Hier ist eine Tabelle, die häufige Probleme aufgrund einer schlechten Löttemperaturkontrolle zeigt:
Fehlermodus | Beschreibung | Risikoprioritätsnummer (RPN) | Ergebnisse |
|---|---|---|---|
Weniger Lötzinn | Nicht genügend Lötzinn an den Verbindungsstellen | 72 | Funktionsausfall |
Überschüssiges Lot | Zu viel Lötzinn verursacht Brücken und Kurzschlüsse | 72 | Funktionsausfall |
Grabstein | Durch ungleichmäßige Hitze werden Teile von der Platine abgehoben | 72 | Funktionsausfall |
Trockenlöten | Schlechte Benetzung durch falsche Temperatur | 72 | Funktionsausfall |
Fehlausrichtung | Teile bewegen sich beim Löten | 72 | Funktionsausfall |
Lötkugeln | Kleine Lötkugeln verursachen Kurzschlüsse | 72 | Funktionsausfall |
Sie können sehen, dass jedes Problem dazu führen kann, dass Ihr Board nicht richtig funktioniert.
Auswirkungen auf die Zuverlässigkeit
Eine schlechte Löttemperaturkontrolle führt nicht nur schnell zu Problemen. Sie verkürzt auch die Lebensdauer Ihrer Leiterplatte. Bei unzureichender Temperaturkontrolle entstehen winzige Risse, offene Leiterbahnen und sich lösende Schichten. Dies schwächt die Lötstellen und mindert die Zuverlässigkeit Ihrer Leiterplatte. Studien zeigen, dass etwa 70 % der Ausfälle elektronischer Geräte auf Verpackungsprobleme zurückzuführen sind, wobei Lötstellenfehler die Hauptursache sind. Große Temperaturschwankungen und schnelles Erhitzen oder Abkühlen führen zu spröden Schichten in den Lötstellen. Dies führt zu Rissen.
Tests wie Temperaturwechsel- und Lebensdauertests zeigen, dass eine schlechte Temperaturkontrolle zu Ermüdung der Lötstellen, Delamination und frühzeitigem Bauteilausfall führt. Beispielsweise kann ein Temperaturwechsel von -40 °C auf +125 °C winzige Risse verursachen und die Lebensdauer Ihrer Platine verkürzen. Feuchtigkeit und schnelle Temperaturwechsel können zudem Metall verschieben und Abblättern verursachen. Dies schwächt die Platine zusätzlich.
Lötbrücken und Grabsteinbildung kommt häufig vor, wenn Sie die Hitze nicht kontrollieren.
Bis zu 12 % der Platinen sind von unzureichender Lötung und Verformungen betroffen.
All diese Probleme verschlechtern die Lötverbindungen und verringern die Zuverlässigkeit Ihrer Produkte.
Tipp: Eine gute Löttemperaturkontrolle hilft Ihnen Beenden Sie diese Probleme und sorgt dafür, dass Ihre Boards länger funktionieren.
Methoden zur Regelung der Löttemperatur
Werkzeuge und Ausrüstung
Für sicheres Löten benötigen Sie die richtigen Werkzeuge. Verwenden Sie temperaturgeregelte Lötkolben zum Handlöten. Mit diesen Lötkolben können Sie die richtige Temperatur für Ihre Arbeit wählen. Geräte wie Reflow-Öfen und Wellenlötanlagen Verwenden Sie Sensoren. Diese Sensoren sorgen für eine konstante Temperatur. Überprüfen Sie Ihre Lötkolben regelmäßig durch Kalibrierung. Durch die Kalibrierung wird sichergestellt, dass die Spitze die eingestellte Temperatur erreicht. Wenn Sie die Spitze oder das Heizelement wechseln, testen Sie das Lötkolben erneut. Manche Lötkolben verfügen über Mikroprozessoren. Diese halten die Temperatur konstant, auch wenn Sie die Spitze austauschen.
Baugruppentyp | Optimaler Temperaturbereich (°C) | Hinweise zur Temperaturregelung und Gerätenutzung |
|---|---|---|
Durchsteckmontage | 310 - 380 | Verwenden Sie einen Lötkolben mit Temperaturregelung für gleichmäßige Hitze. |
250 - 270 | Niedrigere Temperaturen schützen empfindliche Teile; präzise Kontrolle ist entscheidend. | |
Drahtlöten | 350 - 400 | Höhere Hitze erforderlich; Temperaturkontrolle verhindert Schäden. |
Tipp: Verwenden Sie für Ihre Lötarbeiten immer das richtige Werkzeug. So vermeiden Sie Schäden und erzielen stabile Verbindungen.
Prozessüberwachung
Beobachten Sie den Lötvorgang, um die richtige Temperatur zu gewährleisten. Verwenden Sie Thermoelemente, um die Temperatur an verschiedenen Stellen zu prüfen. So erkennen Sie, ob die Temperatur gleichmäßig ist. Erstellen Sie Kontrolldiagramme, um die Temperatur zu verfolgen. Diese Diagramme zeigen, ob die Temperatur sicher bleibt. Erkennen Sie ein Problem, können Sie es schnell beheben. Nutzen Sie Echtzeit-Dashboards, um den Lötvorgang zu beobachten. Automatisierte Sensoren helfen Ihnen, Daten zu erfassen und Veränderungen zu erkennen. Sie können auch Tests wie die Benetzungsgleichgewichtsanalyse durchführen. Dieser Test prüft, ob das Lot bei der eingestellten Temperatur gut fließt.
Wählen Sie einen wichtigen Punkt aus, auf den Sie achten möchten, beispielsweise Löthitze.
Sammeln Sie beim Löten Daten mit Sensoren.
Legen Sie sichere Grenzen basierend auf alten Ergebnissen fest.
Achten Sie auf Änderungen oder Probleme.
Beheben Sie alle Probleme, um die Sicherheit zu gewährleisten.
Umweltfaktoren
Der Raum kann die Lötergebnisse beeinflussen. Raumtemperatur, Luftfeuchtigkeit und Luftstrom spielen eine Rolle. Ist der Raum kalt, kühlt die Platine zu schnell ab. Ist er heiß, müssen Sie möglicherweise die eingestellte Temperatur senken. Eine gute Luftzirkulation sorgt für eine gleichmäßige Wärmeverteilung. Überprüfen Sie den Raum immer, bevor Sie mit dem Löten beginnen. Ändern Sie Ihre Einstellungen, wenn sich die Raumtemperatur stark verändert. Dies sorgt für gleichmäßiges Löten und stabile Verbindungen.
Hinweis: Achten Sie auf Veränderungen im Raum. Selbst kleine Veränderungen können das Schmelzen und Fließen des Lots beeinflussen.
Sie tragen dazu bei, dass Ihre Leiterplatten stabil und langlebig bleiben. Studien zeigen, dass Lötstellen mit zunehmender Größe und Leistungsfähigkeit elektronischer Geräte stärker beansprucht und erhitzt werden. Eine genaue Temperaturkontrolle hilft, Risse, Hohlstellen und andere Probleme zu vermeiden. Wenn Sie Regeln wie IPC-7530A befolgen und gute Temperaturmessgeräte verwenden, schützen Sie Ihre Bauteile und erzielen bessere Ergebnisse. Achten Sie stets auf die richtigen Temperaturbereiche, damit Ihre Leiterplatten lange sicher und funktionsfähig bleiben.
FAQ
Was passiert, wenn Sie die falsche Löttemperatur verwenden?
Bei falscher Temperatur können die Verbindungen brüchig werden oder Teile beschädigt werden. Zu viel Hitze kann Bauteile verbrennen. Zu wenig Hitze kann zu schlechten Verbindungen führen. Überprüfen Sie vor dem Start immer Ihre Einstellungen.
Wie finden Sie die richtige Löttemperatur für Ihr Projekt?
Überprüfen Sie den Lötmitteltyp und die Plattenmaterial. Lesen Sie die Anleitung des Herstellers. Verwenden Sie ein Wärmeprofildiagramm. So finden Sie die optimale Temperatur für starke und sichere Verbindungen.
Kann man für alle Lötarbeiten die gleiche Temperatur verwenden?
Nein, das ist nicht möglich. Verschiedene Lote und Platinen benötigen unterschiedliche Temperaturen. Bleifreies Lot benötigt mehr Hitze als bleihaltiges Lot. Dicke Platinen benötigen möglicherweise höhere Temperaturen. Passen Sie Ihre Einstellungen immer für jeden Auftrag an.
Warum ist die Raumtemperatur beim Löten wichtig?
Die Raumtemperatur beeinflusst die Heiz- und Kühlgeschwindigkeit Ihrer Platine. Ist der Raum zu kalt oder zu heiß, müssen Sie möglicherweise Ihre Löteinstellungen anpassen. Eine gute Luftzirkulation trägt ebenfalls zur gleichmäßigen Temperatur bei.
