PCB positiv vs. PCB negativ

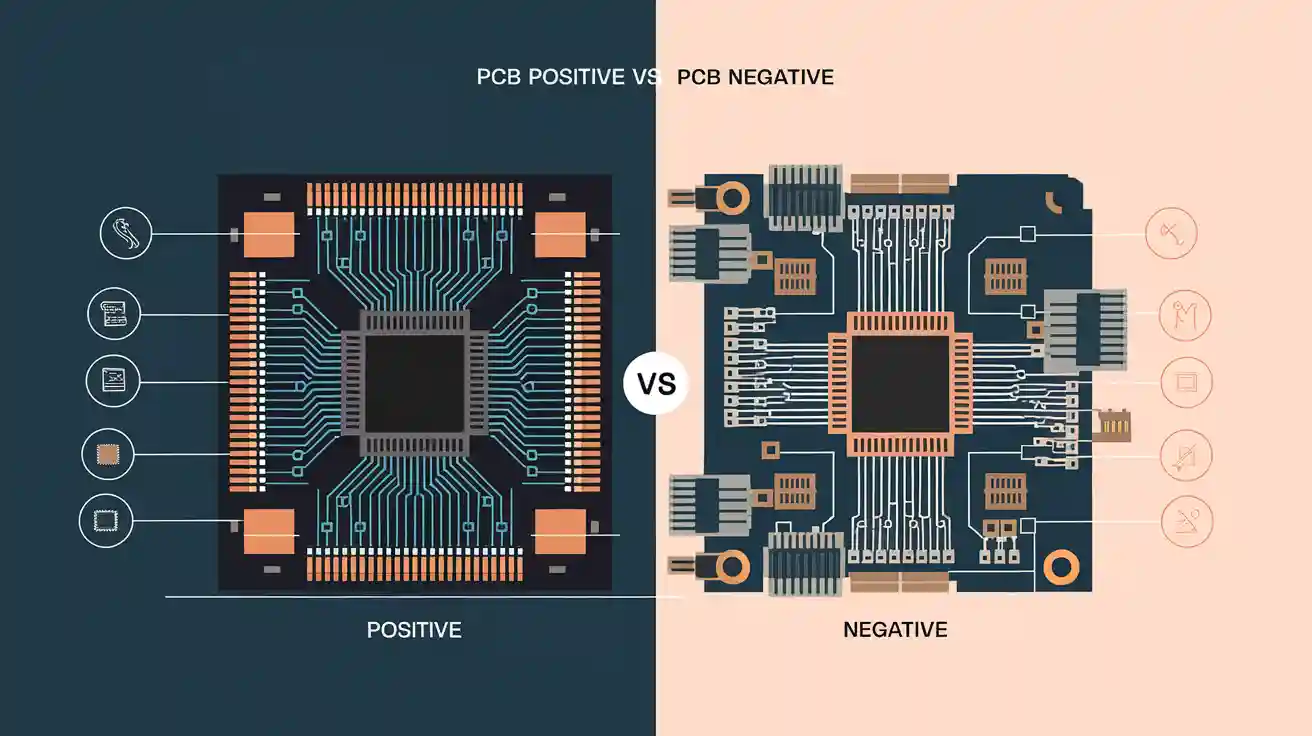

Grundlegendes zu positiven und negativen PCB-Methoden

Erfahren Sie mehr über die wichtigsten Unterschiede zwischen PCB-Positiv- und PCB-Negativleitern.

Eigenschaften	PCB positiv	PCB negativ
Geschützter Bereich	Leiterbahnen	Abstände zwischen Spuren
Fotolackabdeckungen	Bereiche, die es zu behalten gilt	Zu entfernende Bereiche
Ergebnis nach dem Ätzen	Spuren bleiben	Freiräume bleiben
Allgemeiner Gebrauch	Einfache oder einlagige Platinen	Komplexe oder mehrschichtige Platinen
Produktions-Zeit	Normalerweise kürzer	Kann bei komplexen Boards länger dauern
Kupferebenensteuerung	Plug-and-Play-Betrieb	Erweitert
Am besten geeignet für	Einfache Bretter	Komplexe Bretter
Layoutstil	Entspricht dem endgültigen Kupfer	Umkehrung des endgültigen Kupfers

Sie fragen sich vielleicht, worin der Unterschied zwischen PCB-Pluspol und PCB-Negativpol besteht. Beim PCB-Pluspol werden die gewünschten Bauteile geschützt und überschüssiges Kupfer entfernt. Beim PCB-Negativpol ist es umgekehrt. Jede Methode hat ihre eigenen Arbeitsschritte und eignet sich für unterschiedliche Anwendungen . Die Wahl der Methode hängt von den Anforderungen Ihres Projekts und Ihren gewünschten Ergebnissen ab.

Definitionen

PCB positiv

Um die Kupferleiterbahnen der Schaltung zu erhalten, verwendet man PCB Positive . Zuerst trägt man Fotolack auf die zu schützenden Bauteile auf. Der Fotolack härtet dann mithilfe von Licht aus. Anschließend wird das überschüssige Kupfer entfernt. Nur die Leiterbahnstruktur bleibt erhalten. So sind die Kupferleiterbahnen so sichtbar, wie sie später auf der Platine aussehen werden.

PCB negativ

Sie verwenden PCB-Negativ , um die Zwischenräume zwischen den Leiterbahnen zu schützen. Hierbei wird Fotolack auf die Bereiche aufgetragen, die nicht erhalten bleiben sollen. Durch Licht härtet der Fotolack in den Zwischenräumen der Leiterbahnen aus. Anschließend wird das Kupfer von den nicht bedeckten Bereichen entfernt. Dadurch bleiben die Zwischenräume leer, die Leiterbahnen selbst aber erhalten.

TIPP:
Mithilfe der folgenden Tabelle können Sie schnell die Hauptunterschiede zwischen PCB-Positiv und PCB-Negativ erkennen.

Funktion	PCB positiv	PCB negativ
Geschützter Bereich	Leiterbahnen	Abstände zwischen Spuren
Fotolackabdeckungen	Bereiche, die es zu behalten gilt	Zu entfernende Bereiche
Ergebnis nach dem Ätzen	Spuren bleiben	Freiräume bleiben
Allgemeiner Gebrauch	Einfache oder einlagige Platinen	Komplexe oder mehrschichtige Platinen

Funktionsweise

Film und Fotolack

Sowohl beim PCB-Positiv- als auch beim PCB-Negativverfahren wird zunächst ein dünner Film, der sogenannte Fotolack, aufgetragen. Dieser Film reagiert auf Licht. Beim PCB-Positivverfahren wird die Kupferplatine mit Fotolack bedeckt. Anschließend wird eine Folie mit dem Schaltungsdesign daraufgelegt. Die transparenten Bereiche der Folie entsprechen den Leiterbahnen, die erhalten bleiben sollen. Licht dringt durch diese transparenten Bereiche und härtet den darunter liegenden Fotolack aus. Die dunklen Bereiche blockieren das Licht, sodass der Fotolack dort weich bleibt.

Auch bei PCB Negative wird eine Fotolackschicht verwendet. Der Film weist hier dunkle Bereiche auf, in denen Kupfer erhalten bleiben soll. Licht härtet den Fotolack nur in den Zwischenräumen der Leiterbahnen aus. Die Leiterbahnen selbst bleiben vom weichen Fotolack bedeckt. Dieser Unterschied im Filmdesign verändert, welche Teile der Platine geschützt werden.

Hinweis:
Die Art und Weise, wie Sie Film und Fotolack verwenden, entscheidet darüber, welche Teile der Kupferplatte bleiben und welche entfernt werden.

Belichtung und Ätzung

Nachdem Sie Film und Fotolack aufgebracht haben, folgt der Belichtungsschritt. Sie beleuchten die Leiterplatte. Bei der Positivbelichtung härtet das Licht den Fotolack auf den Leiterbahnen aus. Der weiche Fotolack wird abgewaschen, wodurch die Kupferleiterbahnen bedeckt und der Rest freigelegt wird. Anschließend wird das freigelegte Kupfer mit einer Ätzlösung weggeätzt . Nur die Leiterbahnen bleiben übrig.

Bei PCB Negative härtet das Licht den Fotolack in den Zwischenräumen der Leiterbahnen aus. Der weiche Fotolack wird von den Leiterbahnen entfernt. Beim Ätzen entfernt die Chemikalie Kupfer aus den Leiterbahnen, nicht aus den Zwischenräumen. Das Ergebnis ist das umgekehrte Muster wie bei PCB Positive.

Sie können sehen, dass bei beiden Methoden Licht und Chemikalien verwendet werden, aber die Art und Weise, wie Sie das Kupfer schützen, verändert die endgültige Platine.

Designunterschiede

Positive vs. negative Ebenen

Sie werden einen deutlichen Unterschied feststellen, wenn Sie die Ebenen in PCB-Positiv- und PCB-Negativ-Designs betrachten . Bei PCB-Positiv-Designs sind Kupferleiterbahnen und Lötpads die Hauptmerkmale. Das Design zeigt die Bauteile, die erhalten bleiben sollen. Diese Bereiche werden während des Prozesses geschützt. Diese Methode eignet sich gut für einfache Platinen, bei denen klare und leicht nachvollziehbare Leiterbahnen erforderlich sind.

Bei der Leiterplatten-Negativtechnik liegt der Fokus auf den Bereichen um die Leiterbahnen herum. Das Design hebt die zu entfernenden Bereiche hervor. Die Zwischenräume werden geschützt, während die Leiterbahnen weggeätzt werden. Dieses Verfahren ist hilfreich bei komplexen Leiterplatten oder wenn geringe Abstände erforderlich sind. Mithilfe von Negativflächen lassen sich Masse- oder Stromversorgungsebenen mit weniger Unterbrechungen erstellen.

TIPP:
Wenn Sie Ihr Design einfach halten möchten, wählen Sie PCB Positiv. Wenn Sie mehr Kontrolle über große Kupferflächen benötigen, versuchen Sie es mit der Negativmethode.

Layoutdarstellung

Der Unterschied im Layout wird deutlich, wenn man die beiden Methoden vergleicht. Bei PCB Positive entspricht das Layout dem endgültigen Kupfermuster. Sie sehen die Leiterbahnen, Pads und Formen so, wie sie auf der fertigen Platine erscheinen. Sie können Ihr Design überprüfen und Fehler leicht erkennen.

Bei PCB Negative sieht das Layout wie ein Fotonegativ aus. Die Abstände zwischen den Leiterbahnen sind deutlich sichtbar. Das Layout ist zunächst vielleicht etwas schwieriger zu lesen, aber dieser Stil ist hilfreich beim Entwurf von Mehrschichtplatinen. Mit Negativ-Layouts können Sie feste Ebenen für Strom oder Masse erstellen. Dies macht Ihre Platine stabiler und reduziert das Rauschen.

Hier ist eine einfache Tabelle, die Ihnen beim Vergleichen hilft:

Funktion	Positives PCB-Layout	Negatives PCB-Layout
Schwerpunkte	Spuren und Pads	Abstände zwischen Spuren
Visual Style	Entspricht dem endgültigen Kupfer	Umkehrung des endgültigen Kupfers
Beste Nutzung	Einfache, klare Designs	Komplex, vielschichtig

Sie können beide Layoutstile in Designsoftware verwenden. Probieren Sie jeden aus, um zu sehen, welcher am besten zu Ihrem Projekt passt.

Prozessschritte

PCB-Positivprozess

Zuerst reinigen Sie die Kupferplatine. Dadurch werden Staub und Öl entfernt. Anschließend tragen Sie Fotolack auf die Platine auf. Verwenden Sie für Ihren Schaltungsentwurf eine transparente Folie. Die transparenten Teile zeigen die Leiterbahnen, die Sie behalten möchten.

Sie bestrahlen die Platine mit UV-Licht. Das Licht härtet den Fotolack unter den klaren Stellen aus. Unter den dunklen Stellen bleibt der Fotolack weich. Sie waschen die Platine mit einem Entwickler. Dadurch wird der weiche Fotolack entfernt. Der harte Fotolack bleibt auf den Leiterbahnen.

Nun beginnt das Ätzen. Die Platine wird in eine Ätzlösung getaucht. Die Lösung entfernt das ungeschützte Kupfer. Das Kupfer unter dem harten Fotolack bleibt erhalten. Nach dem Ätzen wird der letzte Fotolack entfernt. Nur die Kupferleiterbahnen der Schaltung bleiben übrig.

TIPP:
Das PCB-Positivprozess eignet sich gut für einfache Designs. Sie können die Spuren so sehen, wie sie auf der fertigen Platine aussehen werden.

Typische Schritte bei PCB-Positiv:

Reinigen Sie die Kupferplatine.
Tragen Sie Fotolack auf.
Legen Sie den Positivfilm ein.
Bestrahlen Sie mit UV-Licht.
Entwickeln Sie das Board.
Ätzen Sie überschüssiges Kupfer weg.
Entfernen Sie den Fotolack.

PCB-Negativprozess

Den PCB-Negativprozess starten Sie auf die gleiche Weise. Reinigen Sie die Kupferplatte und tragen Sie Fotolack auf. Dieses Mal verwenden Sie einen Negativfilm. Die dunklen Bereiche entsprechen den Leiterbahnen, die Sie behalten möchten.

Sie bestrahlen die Platine mit UV-Licht. Das Licht härtet den Fotolack in den Zwischenräumen der Leiterbahnen aus. Unter den dunklen Stellen bleibt der Fotolack weich. Sie entwickeln die Platine, um den weichen Fotolack von den Leiterbahnen zu entfernen.

Als nächstes ätzen Sie die Platine. Die Ätzlösung entfernt Kupfer von den Leiterbahnen. Der harte Fotolack schützt die Zwischenräume zwischen den Leiterbahnen. Nach dem Ätzen entfernen Sie den letzten Fotolack. Die Leiterbahnen bleiben mit offenen Zwischenräumen zurück.

Hinweis:
Das PCB-Negativverfahren ist hilfreich für massive Kupferflächen oder mehrschichtige Platinen.

Typische Schritte bei PCB Negative:

Reinigen Sie die Kupferplatine.
Tragen Sie Fotolack auf.
Legen Sie den Negativfilm ein.
Bestrahlen Sie mit UV-Licht.
Entwickeln Sie das Board.
Kupfer von Spuren ätzen.
Entfernen Sie den Fotolack.

Vergleichstabelle: PCB-Positiv- vs. PCB-Negativ-Prozess

Schritt	PCB-Positivprozess	PCB-Negativprozess
Filmtyp	Positiv (klare Spuren)	Negativ (dunkle Spuren)
Geschützter Bereich	Spuren und Pads	Abstände zwischen Spuren
Ätzen entfernt	Unerwünschtes Kupfer	Kupfer aus Spurenbereichen
Am besten geeignet für	Einfache, einlagige Platinen	Komplexe, mehrschichtige Platinen
Produktions-Zeit	Normalerweise kürzer	Kann bei komplexen Boards länger dauern

️ Schnelle Tatsache:
Bei einfachen Projekten können Sie eine PCB-Positivplatine schneller fertigstellen. PCB-Negativ benötigt mehr Zeit, funktioniert aber bei anspruchsvollen Designs besser.

Vor-und Nachteile

Positive Vorteile von PCB

Die Verwendung von PCB Positive hat viele Vorteile.

Sie können Ihre Leiterbahnen während der Arbeit problemlos sehen.
Diese Methode eignet sich hervorragend für einfache und einlagige Platinen.
Sie können Ihr Board schnell fertigstellen, da die Schritte einfach sind.
Für kleine Projekte oder Testplatinen geben Sie möglicherweise weniger Geld aus.

TIPP:
Mit PCB Positive können Sie Fehler frühzeitig erkennen. So sparen Sie Zeit und Geld.

Positive Nachteile von PCB

Diese Methode weist einige Probleme auf.

Bei komplexen oder mehrschichtigen Platinen funktioniert es nicht gut.
Über große Kupferflächen oder Masseflächen haben Sie nicht viel Kontrolle.
Der Vorgang wird schwieriger, wenn Ihr Design groß ist oder viele Details enthält.

Negative Vorteile von PCB

PCB-Negativschaltungen bieten erhebliche Vorteile für anspruchsvolle Designs.

Sie können massive Kupferebenen für Strom- oder Masseschichten herstellen.
Diese Methode eignet sich für komplexe und mehrschichtige Platinen mit engen Zwischenräumen.
Sie erhalten mehr Kontrolle über große Kupferflächen. Dadurch wird Ihre Platine stabiler und das elektrische Rauschen wird verringert.

Funktion	PCB positiv	PCB negativ
Am besten geeignet,	Einfache Bretter	Komplexe Bretter
Kupferebenensteuerung	Plug-and-Play-Betrieb	Erweitert
Mehrschichtige Unterstützung	Begrenzt	Ausgezeichnet

Negative Nachteile von PCB

Es gibt einige schwierige Teile mit PCB Negative.

Der Vorgang kann länger dauern, insbesondere bei Boards mit vielen Details.
Das Layout ist beim ersten Start möglicherweise schwer zu lesen.
Die Herstellung kleiner Stückzahlen oder einfacher Platinen kann teurer sein.

Hinweis:
Wählen Sie die Methode, die am besten zu Ihrem Projekt passt. Jede Methode eignet sich für unterschiedliche Aufgaben besser.

Anwendungen

Wann wird PCB-Positiv verwendet?

Wählen Sie PCB Positive, wenn Sie einen schnellen und einfachen Prozess wünschen. Diese Methode eignet sich am besten für ein- oder zweilagige Leiterplatten. Sie eignet sich gut für die Herstellung von Prototypen oder Kleinserien. Sie können die Leiterbahnen gut erkennen und so vor dem Fertigstellen auf Fehler prüfen.

Viele Studenten und Bastler nutzen PCB Positive für Schularbeiten oder schnelle Tests. Diese Methode eignet sich auch gut, wenn Ihr Design breite Leiterbahnen aufweist und keine komplizierten Kupferflächen benötigt. Wenn Sie Zeit und Geld sparen möchten, ist diese Methode eine kluge Wahl.

TIPP:
Wählen Sie PCB Positive für einfache Layouts, einfache Schaltkreise und wenn Sie Dinge schnell reparieren müssen.

Häufige Anwendungsbereiche für PCB-Positiv :

Neue Ideen ausprobieren und testen
Schul- oder Lernprojekte
Grundlegende Elektronik für den Heimgebrauch
Platinen reparieren oder Ersatzteile herstellen

Wann wird PCB Negative verwendet?

Verwenden Sie PCB Negative, wenn Ihr Projekt mehr Funktionen benötigt. Diese Methode eignet sich gut für mehrlagige Platinen oder Designs mit wenig Platz. Wenn Sie massive Kupferflächen für Strom oder Masse benötigen, bietet Ihnen PCB Negative bessere Kontrolle. Sie können harte Layouts mit vielen Verbindungen und kleinen Lücken erstellen.

Ingenieure verwenden PCB Negative für schnelle Schaltungen oder Geräte, die viel Strom benötigen. Diese Methode reduziert elektrisches Rauschen und macht die Platine stabiler. Wenn Sie an professionellen Produkten oder großen Projekten arbeiten, werden Sie die Präzision dieses Verfahrens zu schätzen wissen.

Hinweis:
Wählen Sie PCB Negative für harte Layouts, mehrschichtige Platinen und wenn Sie starke Kupferflächen benötigen.

Häufige Anwendungsbereiche für PCB-Negativleitungen :

Fortschrittliche Elektronik und Maschinen
Mehrschichtige Leiterplatten
Schaltkreise, die hohe Geschwindigkeit oder Leistung benötigen
Bretter mit vielen Teilen dicht beieinander

Anwendungsart	PCB positiv	PCB negativ
Prototyping	✅
Einfache Schaltkreise	✅
Mehrschichtplatinen		✅
Strom-/Masseflächen		✅
Hochgeschwindigkeitsschaltungen		✅

Die Wahl der richtigen Methode

Schlüsselfaktoren

Bei der Wahl zwischen PCB-Pluspol und PCB-Negativpol sollten Sie einige wichtige Punkte beachten. Jede Methode eignet sich besser für bestimmte Projekte. Ihre Wahl sollte zu Ihrem Design, Ihrem Budget und der benötigten Platinenanzahl passen.

Hier sind einige wichtige Punkte, die Ihnen bei der Entscheidung helfen:

Komplexität des Boards
Wenn Ihr Board einfach ist und ein oder zwei Schichten hat, PCB positiv ist schnell und einfach. Sie können Ihre Schaltung so sehen, wie sie nach der Fertigstellung aussehen wird. Wenn Ihre Platine komplex ist und viele Schichten oder kleine Zwischenräume aufweist, PCB negativ gibt Ihnen mehr Kontrolle und hilft bei schwierigen Designs.
Kupferflugzeugbedarf
Manchmal benötigen Sie große Kupferflächen für Strom oder Erdung. PCB negativ Ermöglicht die Erstellung von Vollflächen mit weniger Lücken. Dies ist gut für schnelle Schaltkreise und trägt zur Verringerung des elektrischen Rauschens bei. PCB positiv ist für einfache Platinen gut geeignet, bietet aber nicht viel Kontrolle über große Kupferflächen.
Produktionsvolumen
Wenn Sie nur wenige Boards benötigen oder Ideen testen, PCB positiv spart Zeit und Geld. Sie können Fehler schnell beheben. Wenn Sie viele Boards herstellen möchten oder diese sehr zuverlässig sein müssen, PCB negativ ist besser für große Aufgaben und professionelle Produkte.
Kompatibilität der Designsoftware
Die meisten Designprogramme unterstützen beide Methoden. Prüfen Sie, ob Ihre Software den einfachen Wechsel zwischen positiven und negativen Layouts ermöglicht. Dies kann Ihnen beim Design und Bau Ihrer Platine Zeit sparen.

TIPP:
Denken Sie immer an Ihre Projektziele, bevor Sie eine Methode auswählen. Fragen Sie sich, wie hart Ihr Board ist, wie viele Sie benötigen und welche Funktionen am wichtigsten sind.

Faktor	PCB positiv	PCB negativ
Am besten geeignet,	Einfache, schnelle Boards	Komplex, vielschichtig
Kupferebenensteuerung	Plug-and-Play-Betrieb	Erweitert
Produktionsgeschwindigkeit	Schnell	Moderat
Kosten für kleine Auflagen	Senken	Höher

Anhand dieser Tabelle können Sie vergleichen, was Sie benötigen. Wählen Sie die Methode, die zu Ihrem Projekt passt, um die besten Ergebnisse zu erzielen.

Sie haben gelernt, dass PCB-Positiv und PCB-Negativ nicht dasselbe sind. PCB-Positiv eignet sich für einfache und schnelle Projekte. PCB-Negativ ist besser für harte oder mehrlagige Leiterplatten. Diese Tabelle hilft Ihnen bei der Auswahl:

Deine Bedürfnisse	Beste Wahl
Einfaches Design	PCB positiv
Komplexes Layout	PCB negativ

Stellen Sie sicher, dass Sie die richtige Methode für Ihr Projekt auswählen. Fragen Sie im Zweifelsfall Ihren Hersteller um Hilfe.

FAQ

Was ist der Hauptunterschied zwischen PCB-positiv und PCB-negativ?

PCB Positiv schützt die Leiterbahnen. PCB Negativ schützt die Abstände zwischen den Leiterbahnen. PCB Positiv eignet sich am besten für einfache Platinen. PCB Negativ eignet sich besser für harte oder mehrschichtige Platinen.

Welche Methode ist schneller zur Herstellung einer Leiterplatte?

PCB-Positiv ist in der Regel schneller fertig. Die Schritte sind einfach und leicht. PCB-Negativ dauert länger, insbesondere bei kniffligen oder mehrschichtigen Platinen.

Kann ich beide Methoden für jedes PCB-Design verwenden?

Beide Methoden funktionieren für viele Platinentypen. PCB Positive eignet sich für einfache, einlagige Platinen. PCB Negative eignet sich besser für komplexe Layouts oder wenn Sie große Kupferflächen benötigen.

Welche Methode bietet eine bessere Kontrolle über Kupferflächen?

Mit PCB Negative können Sie große Kupferflächen besser steuern. Sie können starke Strom- oder Masseflächen herstellen. PCB Positive bietet nur eine grundlegende Steuerung, die für einfache Schaltungen ausreichend ist.

Ist eine Methode günstiger als die andere?

Bei kleinen Aufträgen oder Tests ist PCB-Positiv normalerweise günstiger. PCB-Negativ kann mehr kosten, insbesondere bei schwierigen oder großen Aufträgen.
