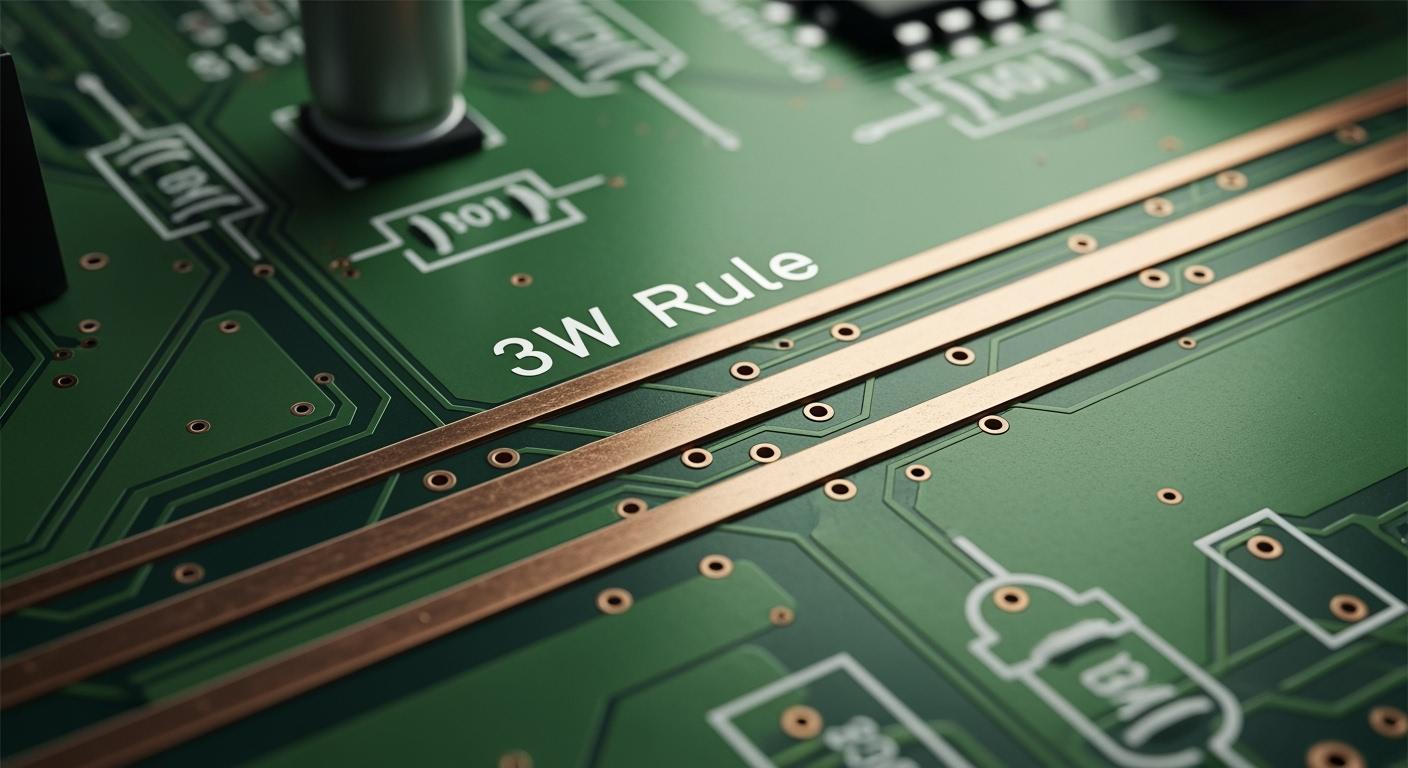

Die 3W-Regel im Leiterplattendesign sorgt für ausreichend Abstand zwischen den Leiterbahnen. Der Abstand sollte mindestens dem Dreifachen der Leiterbahnbreite entsprechen. Diese einfache Regel verhindert Übersprechen und gewährleistet klare und starke Signale. Stellen Sie sich vor, Sie unterhalten sich in einem lauten Raum. Mit mehr Abstand können Sie sich besser verstehen. Übersprechen entsteht, wenn sich Signale vermischen und Fehler verursachen. Die folgende Tabelle zeigt, wie die 3W-Regel diese Probleme vermeidet.
Parameter | Leitfaden für kritische Signale | Auswirkungen der Nichteinhaltung |
|---|---|---|
Spurabstand | 3W-Regel: Leiterbahnen sollten mindestens das Dreifache ihrer Breite voneinander entfernt sein. | Stärkere induktive und kapazitive Kopplung, die zu Datenfehlern führen kann. |
Egal, ob Sie Anfänger im Bereich Leiterplattendesign sind oder schon jahrelange Erfahrung haben, die Kenntnis der 3W-Regel hilft Ihnen beim Entwerfen guter Schaltungen.
Wichtige Erkenntnisse
Die 3W-Regel besagt, dass Leiterbahnen den dreifachen Abstand ihrer Breite haben sollten. Dies verhindert Übersprechen und sorgt für gut lesbare Signale.
Wenn Sie die 3W-Regel befolgen, bleiben die Signale stark. Außerdem verringert sie die Fehlerquote bei schnellen Schaltungen.
Eine Massefläche unter den Leiterbahnen verbessert die Wirksamkeit der 3-Watt-Regel. Sie schützt die Signale und reduziert elektromagnetische Störungen.
Simulationswerkzeuge Sie sind wichtig, um die 3-Watt-Regel zu überprüfen. Sie decken Übersprechprobleme auf, bevor die Leiterplatte gefertigt wird.
Bei beengten Leiterplattenlayouts sollten Schutzleiterbahnen verwendet und die Leiterbahnabstände angepasst werden. Dies hilft, Übersprechen zu reduzieren und die 3-Watt-Regel einzuhalten.
Überblick über die 3W-Regel
Definition des 3W-Prinzips
Bevor Sie mit der Entwicklung einer Leiterplatte beginnen, sollten Sie das 3W-Prinzip kennen. Dieses Prinzip gibt an, wie viel Abstand zwischen den Leiterbahnen eingehalten werden muss. Dieser Abstand verhindert, dass Signale auf andere Leiterbahnen überspringen. Wenn Sie das 3W-Prinzip anwenden, sind Ihre Schaltungen sicherer und funktionieren besser.
Das 3W-Prinzip basiert auf drei Hauptregeln. Diese sind in der folgenden Tabelle aufgeführt. Sie stammen aus IEEE-Standards und tragen zur Signalqualität bei.
3W-Regel | Beschreibung |
|---|---|
Regel #1 | Zwischen den Leiterbahnen sollte mindestens das Dreifache der Leiterbahnbreite eingehalten werden. Dies trägt zur Verringerung des magnetischen Flusses bei und verhindert induktives Übersprechen. |
Regel #2 | Für die Anpassung der Leitungslängen gibt es eine Begrenzung der Größe des Sägezahnabschnitts. Dies trägt dazu bei, Impedanzprobleme zu vermeiden. |
Regel #3 | Halten Sie Mikrostreifenleitungen oder Streifenleitungen mindestens das Dreifache der Leiterbahnbreite von der Kupferfläche entfernt. Dadurch werden Impedanzänderungen vermieden. |
Die 3-Watt-Regel verhindert Signalüberlagerungen. Sie ist einfach anzuwenden und sehr wichtig. Wer das 3-Watt-Prinzip beachtet, kann viele Probleme beim Platinenentwurf vermeiden.
Ursprung und Entwicklung
Das 3W-Prinzip entstand als einfache Regel für den Leiterbahnabstand. Ingenieure erkannten schon früh, dass Signale überspringen konnten, wenn Leiterbahnen zu eng beieinander lagen. Um dieses Problem zu beheben, entwickelten sie das 3W-Prinzip. Später gewannen Experten tiefere Einblicke in die Signalausbreitung auf Leiterplatten. Sie entdeckten, dass das 3W-Prinzip nicht nur Übersprechen verhindert, sondern auch die elektrischen Felder in der Nähe jeder Leiterbahn kontrolliert.
Die Bedeutung der 3-Watt-Regel in Fachbüchern zum Leiterplattendesign hat sich gewandelt. Übersprechen hängt nicht mehr allein von der Leiterbahnbreite ab. Es entsteht durch den Abstand paralleler Leiterbahnen und deren Abstand zur Leiterplattenebene. Simulationen sind daher unerlässlich, um diese Aspekte zu überprüfen. Dies zeigt, dass das Design von Hochgeschwindigkeits-Leiterplatten heute eine sorgfältigere Analyse erfordert.
Heutzutage behandelt fast jede Anleitung für schnelle Schaltungen das 3W-Prinzip. Dieses Prinzip umfasst nun auch das Zusammenspiel von Leiterbahnen mit der Massefläche und Kupferflächen. Simulationstools helfen Ihnen, Ihr Layout auf die Einhaltung des 3W-Prinzips zu überprüfen. Mit diesen Tools können Sie feststellen, ob Ihre Abstände Übersprechen verhindern. Die 3W-Regel ist nach wie vor ein wichtiger Bestandteil eines guten Leiterplattendesigns.
Bedeutung im Hochgeschwindigkeitsbereich PCB-Design
Reduzierung des Übersprechens
Bei der Arbeit mit Hochgeschwindigkeitssignalen auf Leiterplatten ist es wichtig, diese ausreichend voneinander zu trennen, um Übersprechen zu vermeiden. Übersprechen tritt auf, wenn Signale von einer Leiterbahn auf eine andere überspringen. Die 3-Watt-Regel besagt, dass parallele Leiterbahnen mindestens den dreifachen Abstand ihrer Breite haben sollten. Dieser Abstand trägt dazu bei, unerwünschte elektromagnetische Störungen zu reduzieren. Durch die Einhaltung dieser Regel lässt sich das Übersprechen auf Mikrovolt-Niveau senken. Zudem wird verhindert, dass der Großteil des elektrischen Feldes andere Signale erreicht. In einigen Tests konnte durch die Anwendung der 3-Watt-Regel das Übersprechen um bis zu 70 % reduziert werden. Zusätzlich können Masseflächen, Schutzleiterbahnen oder versetzte Leiterbahnführungen verwendet werden, um die Signalqualität zu verbessern.
Die 3-Watt-Regel ist für das Design von Hochgeschwindigkeits-Leiterplatten von entscheidender Bedeutung, weil:
Es reduziert die kapazitive Kopplung zwischen Signalen.
Es hält die Störungen gering, selbst bei hohen Frequenzen.
Es funktioniert am besten, wenn sich unter Ihren Signalen eine Massefläche befindet.
Vorteile der Signalintegrität
Sie möchten, dass Ihre Hochgeschwindigkeitssignale stark und klar bleiben. Signalintegrität bedeutet, dass Ihre Signale ihre Form nicht verlieren oder sich mit anderen Signalen vermischen. Die 3-Watt-Regel hilft Ihnen, eine hohe Signalintegrität zu gewährleisten. Durch die richtige Anordnung der Leiterbahnen verhindern Sie, dass sich Signale gegenseitig stören. Dies führt zu einer besseren Signalqualität und weniger Fehlern. Wenn Sie die 3-Watt-Regel nicht anwenden, kann es in Ihren Schaltungen zu vermehrtem Übersprechen und einer geringeren Signalintegrität kommen. Die Einhaltung der 3-Watt-Regel kann Verbesserung der Signalintegritätsmetriken und machen Sie Ihr Design zuverlässiger.
Anwendung der 3W-Regel:
Verbessert die Signalintegrität durch Reduzierung von Störungen.
Unterbindet bis zu 70 % der unerwünschten elektrischen Felder.
Macht Hochgeschwindigkeitssignale stabiler.
Elektrische Feldmanagement
Elektrische Felder umgeben jedes Hochgeschwindigkeitssignal auf Ihrer Leiterplatte. Sind die Leiterbahnen zu nah beieinander, können sich diese Felder überlagern und Probleme verursachen. Die 3-W-Regel hilft Ihnen, diese Felder zu kontrollieren, indem sie ausreichend Abstand zwischen den Signalen gewährleistet. Die Stärke des elektromagnetischen Feldes nimmt mit zunehmendem Abstand ab. Verdoppelt sich beispielsweise der Abstand, wird das Feld deutlich schwächer. Die 3-W-Regel ist besonders wichtig für Hochgeschwindigkeitssignale wie Takt- und Datenleitungen. Manchmal benötigen Sie möglicherweise sogar mehr Platz oder zusätzliche Erdungsleitungen, um optimale Ergebnisse zu erzielen.
Abstandsregel | Reduzierung des Übersprechens |
|---|---|
3W | 70% |
10W | 98% |
Tipp: Überprüfen Sie immer Ihren Leiterplattenaufbau. Die Anzahl der Lagen und die Art des Materials können beeinflussen, wie gut die 3-Watt-Regel für Ihre Hochgeschwindigkeitssignale funktioniert.
Anwendung der 3W-Regel im Leiterplattenlayout
Schritt für Schritt Anleitung
Hier sind einige einfache Schritte zur Anwendung der 3W-Regel beim Routing von Traces:
Messen Sie zunächst die Breite Ihrer Signalleitung. Dies hilft Ihnen, den Ausgangspunkt zu bestimmen.
Achten Sie als Nächstes darauf, dass der Abstand zwischen den einzelnen Leiterbahnen mindestens dreimal so breit ist wie die Leiterbahn selbst. Dadurch wird verhindert, dass sich die Signale gegenseitig stören.
Platzieren Sie eine solide Massefläche unter Ihren Leiterbahnen. Dies schützt Ihre Signale und verbessert deren Funktion.
Wichtige Signale wie Taktleitungen oder schnelle Daten sollten von lauten Strom- oder Schaltsignalen ferngehalten werden.
Verwenden Sie ein Tool zur Überprüfung von Designregeln, um nach Fehlern in Ihren Abständen zu suchen.
Sollten die Leiterbahnen zu nah beieinander liegen, vergrößern Sie den Abstand zwischen ihnen.
Tipp: Halten Sie die Leiterbahnen möglichst kurz und gerade. Dadurch wird das Übersprechen verringert.
Layoutbeispiele
In realen Leiterplattenprojekten gibt es verschiedene Möglichkeiten, Leiterbahnen zu verlegen. Die folgende Tabelle zeigt, wie die 3-Watt-Regel in verschiedenen Anwendungsfällen eingesetzt wird:
Anwendungsart | Leiterbahnbreite erforderlich | Erforderlicher Abstand benachbarter Leiterbahnen |
|---|---|---|
Regelmäßige Signale | ≥8 mil | ≥3-fache Leiterbahnbreite (3W-Regel) |
Hochspannungsleitungen | ≥15 mil | ≥3-fache Leiterbahnbreite (3W-Regel) |
Hochgeschwindigkeitssignale (z. B. DDR) | Strenge Längenanpassung für Differenzialpaare mit einer Toleranz von ≤5 mil | Halten Sie einen angemessenen Leiterbahnabstand ein, um Übersprechen zu minimieren. |
Bei der Schaltungstechnik für Differenzsignale sollten die beiden Leiterbahnen nahe beieinander, aber weit entfernt von anderen Signalen verlaufen. Dadurch bleibt das Signalpaar gleichmäßig und das Rauschen wird reduziert. Beim Verlegen von Hochgeschwindigkeitssignalen ist der Abstand zwischen den Leiterbahnen, insbesondere bei Differenzsignalen, stets zu überprüfen.
Best Practices
Hier sind einige nützliche Tipps, damit Ihre Routenführung übersichtlich bleibt und gut funktioniert:
Verlegen Sie differentielle Leitungspaare auf inneren Lagen mit einer angrenzenden Massefläche. Dies schützt die Signale und gewährleistet den korrekten Abstand gemäß der 3-Watt-Regel.
Wählen Sie kleinere Leiterbahnbreiten, sofern der Hersteller dies zulässt. Überprüfen Sie die Impedanz nach jeder Änderung der Leiterbahnbreite erneut.
Die 3-Watt-Regel gilt für alle wichtigen Signale, wie z. B. schnelle Takte und Hochgeschwindigkeitsdatenleitungen.
Bringen Sie auf beiden Seiten wichtiger Signale Erdungsleitungen als Schutzleitungen an. Dies reduziert Übersprechen und gewährleistet eine sichere Signalverkabelung.
Versuche, die Spuren so gerade wie möglich zu verlegen. Vermeide scharfe Kurven und zusätzliche Biegungen.
Hinweis: Sorgfältige Routenplanung kann spätere Probleme vermeiden. Überprüfen Sie Ihr Layout immer, bevor Sie es zur Fertigung freigeben.
Wenn Sie diese Schritte und Tipps befolgen, erfüllt Ihre Leiterbahnführung die 3-Watt-Regel. Dies trägt zu einer einwandfreien Funktion und langen Lebensdauer Ihrer Leiterplatte bei.
Herausforderungen beim Leiterplattendesign
Probleme bei der Anordnung von Flächen in hoher Dichte
Bei der Arbeit mit hochdichten Leiterplatten stehen Sie vor schwierigen Entscheidungen. Es ist nicht einfach, genügend Platz für die 3-Watt-Regel einzuhalten. Kleine Leiterplatten erschweren die Einhaltung dieser Regel, insbesondere bei beengten Platzverhältnissen. Manchmal müssen Differenzialpaare auf inneren Lagen mit Masseflächen platziert werden. Dies verbessert die Abschirmung. Sie könnten dünnere Leiterbahnen verwenden, müssen aber die Impedanz erneut überprüfen. Hochdichte Layouts können vermehrtes Übersprechen verursachen. Sie können versuchen, mehr Platz zu schaffen oder Breitseiten-Routing zu verwenden, um Interferenzen zu minimieren. Die Leiterplattenfertigung kann die Leiterbahnbreite und den Leiterbahnabstand verändern, was wiederum die Impedanz beeinflusst. Sie sollten stets klare Regeln festlegen und sich mit Ihrem Leiterplattenhersteller abstimmen, um die Vorgaben präzise zu erfüllen.
Häufige Probleme bei hochverdichteten Layouts:
Nicht genügend Platz für eine gute Abstände
Mehr Übersprechen zwischen den Leiterbahnen
Die Impedanz ändert sich je nach Herstellungsart der Platine.
Bedarf an speziellen Leiterbahnführungen wie Mikro-Vias oder vergrabenen Vias
Tipp: Verwenden Sie Masseflächen und Schutzleiterbahnen, um Störungen bei beengten Platzverhältnissen zu vermeiden.
Missverständnisse zur 3W-Regel
Viele wenden die 3-Watt-Regel nicht richtig an. Manche denken, jeder Abstand sei ausreichend, doch eng beieinander liegende Leiterbahnen können elektromagnetische Störungen verursachen. Dies verschlechtert die Signalqualität. Ein ausreichender Abstand hilft, die Impedanz zu kontrollieren und Signalverluste oder Reflexionen zu vermeiden. Zudem reduziert er Störungen von außen, wodurch Ihre Signale klarer werden. Sie sollten immer Überprüfen Sie Ihre Abstände. um diese Probleme zu vermeiden.
Fehler können folgende Folgen haben:
Mehr Übersprechen und Rauschen
Schwächere Signalintegrität
Mehr unerwünschte elektromagnetische Störungen
Abstand von Kante zu Kante vs. Abstand von Mitte zu Mitte
Sie fragen sich vielleicht, wie man den Abstand zwischen Leiterbahnen misst. Die 3-Winkel-Regel verwendet den Mittenabstand. Das bedeutet, man misst von der Mitte einer Leiterbahn zur Mitte der nächsten. Der Randabstand wird zwar von einem Rand zum anderen gemessen, diese Methode wird in der Regel jedoch nicht angewendet. Die korrekte Messung liefert die besten Ergebnisse.
Auswirkung auf das Übersprechen | |
|---|---|
3W | Reduziert Störungen und sorgt für eine gute Signalübertragung |
2W | Verringert das Übersprechen, aber nicht so stark wie 3W. |
Verschlimmert das Übersprechen und kann Signale beeinträchtigen |
Hinweis: Falls die 3-Watt-Regel nicht anwendbar ist, können Sie die 2-Watt-Regel ausprobieren. Diese bietet jedoch keinen so guten Schutz vor Übersprechen.
Fehlerbehebung und Optimierung
Identifizierung von Übersprechproblemen
Sie müssen Übersprechen frühzeitig im PCB-Design erkennen. Achten Sie auf Leiterbahnpaare, die über eine lange Strecke eng beieinander verlaufen. An diesen Stellen tritt Übersprechen am häufigsten auf. Nutzen Sie Simulationstools für die Signalintegrität, bevor Sie das Layout abschließen. Diese Tools helfen Ihnen zu erkennen, ob Signale von einer Leiterbahn auf eine andere überspringen könnten. Testen Sie die Platine nach dem Aufbau, um sicherzustellen, dass die Signale störungsfrei bleiben. Prüfen Sie außerdem, ob die Leiterbahnbreite zu gering ist oder ob Hochgeschwindigkeits- oder asynchrone Signale zu nah an anderen Leiterbahnen verlaufen.
Tipp: Verlegen Sie Leiterbahnen auf verschiedenen Lagen im rechten Winkel zueinander. Dieser einfache Trick kann helfen, Übersprechen zu reduzieren.
Leiterbahnabstand anpassen
Wenn Sie Übersprechen feststellen, können Sie dies durch Anpassen des Leiterbahnabstands beheben. Verwenden Sie für die meisten Signale die 3-Watt-Regel, um ausreichend Abstand zu gewährleisten und Störungen zu vermeiden. Bei Differenzialpaaren sollte der Abstand gering und gleichmäßig sein, z. B. 5 mil Leiterbahnbreite mit 5 mil Abstand. Sind die Leiterbahnen zu nah beieinander, können sich Signale vermischen und Fehler verursachen. Sie können auch Masseflächen oder Schutzleiterbahnen verwenden, um unerwünschte Signale zu blockieren. Halten Sie hochfrequente oder störanfällige Signale von anderen Leiterbahnen fern, um die einwandfreie Funktion Ihrer Platine zu gewährleisten.
Möglichkeiten zur Änderung des Leiterbahnabstands:
Vergrößern Sie den Abstand zwischen den Leiterbahnen.
Fügen Sie Masseleitungen zwischen wichtigen Signalen hinzu.
Leiten Sie die Leiterbahnen so um, dass sie nicht lange nebeneinander verlaufen.
Simulationswerkzeuge
Simulationswerkzeuge helfen Ihnen, Ihr Design vor der Fertigung zu überprüfen. Mit diesen Werkzeugen können Sie feststellen, ob die Leiterbahnabstände der 3-Watt-Regel entsprechen und ob die Signale ausreichend stark sind. Für verschiedene Prüfungen können Sie unterschiedliche Simulationswerkzeuge verwenden.
Simulationswerkzeugtyp | Zweck |
|---|---|
Nebensprechanalyse | Findet Interferenzen zwischen Signalen |
Signalintegritätsprüfung | Prüft, ob die Signale ihre Form beibehalten |
Impedanzkontinuitätsbewertung | Stellt sicher, dass die Impedanz gleich bleibt |
Hinweis: Der Einsatz von Simulationstools spart Zeit und hilft Ihnen, Probleme zu erkennen, bevor sie Geld kosten.
Wenn Sie die 3-Watt-Regel beim Leiterplattendesign anwenden, werden Ihre Schaltungen sicherer und funktionieren besser. Sie können Übersprechen vermeiden, klare Signale gewährleisten und elektromagnetische Störungen reduzieren. Die folgende Tabelle listet die wichtigsten Vorteile auf:
Vorteile | Erläuterung |
|---|---|
Reduziertes Übersprechen | Die 3W-Regel reduziert die Signalüberlagerung zwischen eng beieinander liegenden Leiterbahnen. Dadurch bleiben die Signale besser lesbar. |
Verbesserte Signalintegrität | Wenn Sie genügend Abstand lassen, bleiben die Signale stark und funktionieren einwandfrei. Das bedeutet, dass Ihre Platine besser funktioniert. |
Minimierte elektromagnetische Störungen | Die Anwendung der 3-Watt-Regel reduziert elektromagnetische Störungen. Dies ist wichtig, um die einwandfreie Funktion Ihrer Geräte zu gewährleisten. |
Überprüfen Sie regelmäßig Ihre Layouts und probieren Sie neue Tools aus, um dazuzulernen. Gute Gewohnheiten helfen Ihnen, jedes Mal bessere Platinen zu erstellen.
FAQ
Was bedeutet die 3W-Regel im Leiterplattendesign?
Die 3W-Regel dient dazu, die Leiterbahnen voneinander zu trennen. Dabei wird ein Abstand eingehalten, der dem Dreifachen der Leiterbahnbreite entspricht. Dies verhindert, dass sich Signale vermischen.
Kann man die 3W-Regel für alle Signale anwenden?
Die 3-Watt-Regel gilt für Hochgeschwindigkeits- oder empfindliche Signale. Für Niedriggeschwindigkeits- oder Stromversorgungsleitungen benötigen Sie möglicherweise nicht so viel Platz.
Was passiert, wenn man die 3W-Regel nicht befolgen kann?
Wenn Sie die 3-Watt-Regel nicht anwenden können, kann es vermehrt zu Übersprechen kommen. Ihre Signale können schwächer oder verrauscht werden. Versuchen Sie, Masseleitungen oder Abschirmungen zu verwenden, um Abhilfe zu schaffen.
Wie misst man den Leiterbahnabstand für die 3W-Regel?
Man misst von der Mitte einer Leiterbahn zur Mitte der nächsten. Dies nennt man Mittenabstand.
Ersetzt die 3W-Regel Simulationswerkzeuge?
Nein, Sie benötigen weiterhin Simulationswerkzeuge. Die 3W-Regel bietet einen guten Ausgangspunkt. Simulationswerkzeuge helfen Ihnen, Ihr Design auf reale Probleme zu überprüfen.
