スマートウォッチPCBの設計、製造、複製

スマートウォッチのPCBは、あらゆるスマートウォッチに不可欠な部品です。機能性を維持しながらコンパクトなデザインを実現します。これらのスマートウォッチのPCBがどのように製造され、複製されるかを理解することで、革新的なコンセプトが生まれる可能性があります。しかし、これらのプロセスには課題が伴います。特に複製の分野では、倫理的なジレンマや技術的な問題が頻繁に発生します。これらの課題に対処するには、創造性と勤勉さの両方が求められます。 PCB設計またはそれらを製造することで、あなたの専門知識はウェアラブルテクノロジーの進歩に貢献できます。

主要なポイント（要点）

スマートウォッチのPCBに求められる機能を理解しましょう。サイズ、バッテリー、そして機能は、優れた設計の鍵となります。
最適な設計ソフトウェアを選んで、PCB設計作業を効率化しましょう。自動配線とエラーチェック機能を備えたツールは、時間を節約し、精度を高めます。
テストは非常に重要です。デザインを試し、サンプルを作って問題点を見つけ、実際にたくさん作る前に、問題なく動作するか確認しましょう。
選択する強くて柔軟な素材FR4 や PTFE などのオプションはさまざまなニーズに適合し、コストとパフォーマンスに影響します。
続きます PCBをコピーする際の著作権ルール新しいアイデアをサポートするには、必ず許可を求め、元の作成者にクレジットを付与してください。

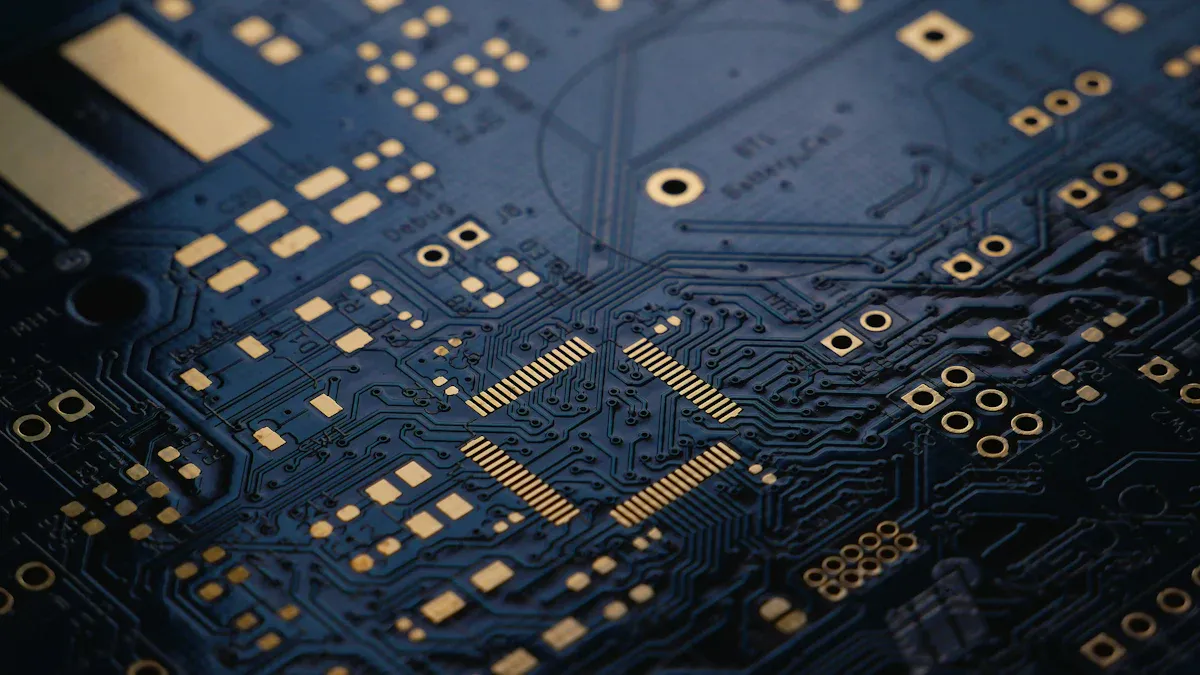

スマートウォッチ向けPCB設計

機能要件と仕様の理解

スマートウォッチのPCBを作る前に、その機能を理解しておきましょう。サイズ、バッテリーの使用、そして Bluetoothなどの機能あるいはWi-Fiなどです。例えば、フィットネスウォッチには心拍数センサーや歩数センサーが必要になるかもしれません。これらのニーズを把握することで、スペースを無駄にすることなく、すべてを備えたPCBを設計することができます。

PCB市場は新たな技術の登場により急速に成長しています。2025年までに76億ドル規模に達する可能性があります。この成長は、スマートウォッチなどのガジェットに搭載される小型で実用的なPCBの需要によるものです。現在のトレンドに適合し、優れた性能を発揮するPCBを設計することが重要です。

設計ソフトウェアとツールの選択

適切なツールを選ぶことで、PCB設計はより簡単かつ迅速になります。最新のソフトウェアには、時間を節約し、精度を向上させる機能が備わっています。例えば、自動配線ツールを使えば回路を素早く接続できます。マルチボードツールは、複数の基板を使用する設計に役立ちます。3Dチェックツールは、すべての部品が適切に組み合わさっているかどうかを確認します。

以下に、役立つ PCB ソフトウェア機能の簡単な表を示します。

機能	商品説明
自動ルーティング	回路を素早く接続し、時間を節約します。
マルチボード設計	複雑なデザインも扱いやすくなります。
エラーチェック	間違いを早期に発見し、作業をやり直す必要がありません。
サプライチェーンツール	部品や交換品を見つけるのに役立ちます。

これらのツールを使用すると、スマートウォッチの PCB の設計がより高速になり、信頼性も高まります。

回路図とレイアウトの作成

ツールを選んだら、回路図の作成から始めましょう。これは部品の接続関係を示す地図のようなものです。日付、ページサイズ、回路図の機能などの詳細を追加しましょう。メモやコメントを付けると、理解しやすくなります。

次に、レイアウトに取り組みます。すべての部品をコンパクトにまとめ、配置します。例えば、ArduinoスマートウォッチのカスタムPCBでは、余分な部品を省き、重要な部品を統合しました。これによりスペースが節約され、動作も向上しました。多層PCBを使用することで、より狭いスペースに多くの回路を収めることもできます。

これらの手順に従うことで、適切に機能し見た目も良いスマートウォッチ PCB を設計できます。

スマートウォッチのPCBのコンパクト設計に関する考慮事項

スマートウォッチのPCBを作る際は、小型化が鍵となります。すべての部品が狭いスペースに収まりつつ、確実に動作しなければなりません。スマートでコンパクトな設計は、パフォーマンスを向上させ、時計の使い勝手を向上させます。

物を小さくすると多くの利点があります。アンテナを小さくすると、信号を最大50%削減します。フレキシブルプリント基板（FPCB）も役立ちます。これによりPCBが約30%軽量化され、より高い周波数に対応できます。これは、軽量で高速動作が求められるスマートウォッチに最適です。

スペースを節約するには、多層プリント基板を使用します。これは回路を積み重ねるものです。集積回路（IC）も便利です。ICは多くの機能を1つのチップに統合することで部品点数を削減します。部品を慎重に配置することで、信号の問題を回避し、電力を効率的に分配できます。

設計のテストと検証

設計後、テストと確認は非常に重要です。これらのステップで、PCBを製作する前に問題を特定し、修正します。まずは設計ソフトウェアを使ってテストを実行します。シミュレーションでは、実際のモデルを必要とせずに回路の動作を確認できます。

シミュレーションがうまくいけば、PCBのプロトタイプを作成し、実際の環境で過熱や信号強度の弱さなどの問題がないかテストします。また、センサーやバッテリーなどの他のスマートウォッチ部品と連携して動作するかどうかも確認します。

テストは、PCBが期待通りに動作するかを確認するだけでなく、業界のルールに準拠しているかどうかも確認します。綿密なテストと確認は、大きなミスを回避し、優れた製品を生み出すのに役立ちます。

スマートウォッチ用PCBの製造

耐久性と柔軟性を考慮した材料選択

適切な材料を選ぶことは非常に重要ですスマートウォッチのPCB材料は小さなサイズに対応し、圧力下でも良好な性能を発揮する必要があります。また、強度と柔軟性も必要です。一般的な選択肢としては、 FR4, PTFE、金属コアなど、それぞれ用途に応じて特別な利点があります。

材料	特性	優位性
FR4	信頼性の高い高速信号、誘電率4.5	手頃な価格で、高頻度のタスクに最適
PTFE	高速使用、強力、耐火性	熱に強く、スマートウォッチに最適
メタルコア	熱をコントロールし、温度を適切に管理します	耐久性、軽量、そしてコストパフォーマンスに優れています

材料を選ぶ際には、PCBのニーズを考慮してください。高速データ転送のためには、 PTFE 最も効果的です。熱制御が重要な場合は、金属コア素材が賢明な選択です。

試作および製造技術

プロトタイピングは、スマートウォッチのPCB設計のテストと改善に役立ちます。これは、多数の複製を作成する前の重要なステップです。多くの企業が、迅速なプロトタイプ作成に3Dプリンティングを活用しています。この手法は、ボタンの位置や耐水性といったアイデアのテストに役立ちます。例えば、あるスタートアップ企業は、スマートウォッチのケースの欠陥を早期に修正するために3Dプリンティングを活用しました。

試作品が完成した後は、CNC加工がよく用いられます。CNC加工は精度と強度を確保できるため、最終試作品の製作には最適な選択肢です。両方の手法を併用することで、開発中のスピードと精度のバランスを保つことができます。

生産中の品質管理

生産中に高い品質を維持することは非常に重要です。品質管理には、問題を早期に発見して修正するための複数のチェックが含まれます。

検査段階	何が起こるのですか	チェック対象
初期検査	検査官は PCB を設計図と比較します。	サイズ、レイアウト、部品の配置
部品検査	検査官はすべてをチェックする部品は正しい位置にある.	抵抗器、コンデンサ、その他の部品の配置
はんだ付け検査	検査員ははんだ接合部を検査します。	滑らかなジョイント、ブリッジなし、弱点なし
最終チェック	監査人は目に見える問題を探します。	ラベル、マーキング、全体的な構造

品質の一貫性を保つには、手順を文書化し、最新のファイルを使用し、信頼できるサプライヤーと連携することが重要です。顧客からのフィードバックに耳を傾けることも、プロセスの改善に役立ちます。これらの手順に従うことで、業界のルールを満たす信頼性の高い製品を確実に製造できます。

信頼できるPCBメーカーとの提携

適切なPCBメーカーを選ぶことは非常に重要です。優れたメーカーは、設計の精度と基準への適合を保証します。選定前に、メーカーのスキル、ツール、そして実績を確認してください。

小型で高度なPCBの製造経験を持つメーカーを探しましょう。ウェアラブルデバイスやカスタムPCBに特化した企業が理想的です。これらの企業は、多層スタッキングやフレキシブルPCBといった特殊な手法を採用していることが多いです。

良好なパートナーシップを築くには、明確なコミュニケーションが鍵となります。設計ニーズと目標をメーカーと共有しましょう。優れたメーカーは、アドバイスやより良いアイデアを提案してくれるでしょう。また、より強度が高く、より高品質なPCBを実現するための材料選定にも協力してくれます。

品質チェックも非常に重要です。信頼できるメーカーは、PCBの不具合や互換性についてテストを行っています。高い品質基準を保証するために、テスト手順や認証について問い合わせましょう。

価格は重要ですが、コストだけに注目してはいけません。安価なオプションは品質を低下させたり、遅延を引き起こしたりする可能性があります。コストと信頼性のバランスを見つけましょう。多くのメーカーでは、必要に応じて生産量を調整できます。

メーカーとの信頼関係を築くことは、長期的に見て大きなメリットとなります。信頼できるパートナーは、将来のプロジェクトを支援し、競争力を維持するのに役立ちます。

スマートウォッチのPCBのコピーと複製

リバースエンジニアリングとその応用

リバースエンジニアリングどのように スマートウォッチのPCB 動作します。基板を調べることで、部品や接続箇所を見つけることができます。これにより、その機能を理解し、問題を解決できるようになります。例えば、スマートウォッチが壊れた場合、リバースエンジニアリングによって問題箇所を特定し、解決することができます。

リバースエンジニアリングを活用して設計を改善することもできます。PCBを検査することで、より小型化したり、より高速化したりする方法を見つけられるかもしれません。ただし、リバースエンジニアリングを行う際は、常に知的財産権に関する法律を遵守し、倫理的に行動してください。

PCB複製のためのツールとテクニック

PCBのコピーには特別なツールと手法が必要です。Altium Designer® 24のようなソフトウェアを使えば、この作業が簡単になります。このソフトウェアは、繰り返し使用する回路部品のレイアウトをコピーするのに役立ちます。これにより時間を節約し、設計の精度を維持できます。また、このソフトウェアは、元の設計の品質を維持するためのガイドも提供します。

PCB コピー用のツールと方法をいくつか紹介します。

回路図キャプチャツール: PCB の回路図を描くのに役立ちます。
PCBレイアウトエディタ: ボードの物理的な外観をデザインできます。
マルチメーターとオシロスコープ: コピーした PCB が動作するかどうかをテストして確認します。

これらのツールを使いこなすには、練習と注意が必要です。間違いを避けるために、必ず作業内容を確認してください。

複製における倫理的および法的考慮事項

コピーする場合 スマートウォッチのPCB倫理と法律について考えましょう。許可なくコピーすると知的財産権のルールに違反し、法的トラブルにつながる可能性があります。デザインをコピーする前に、必ず元の作者に確認しましょう。

倫理的であるということは、元のデザイナーにクレジットを与えることを意味します。アイデアを盗んだり、自分のアイデアだと主張したりするのは避けましょう。これらのルールを尊重することは、公正で創造的な業界の形成につながります。コピーは学習や改善のために行うべきであり、アイデアを盗むためではないことを忘れないでください。

知的財産に関する懸念

スマートウォッチのPCBをコピーする場合は、知的財産権（IP）法。これらの規則はクリエイターの権利とデザインを保護します。これらの法律に違反すると、罰金や訴訟につながる可能性があります。

のXNUMXつの主なタイプがあります IP 懸念事項：

特許新しい発明や手法を保護します。特許取得済みのPCB設計を許可なく複製することは違法です。
Copyright: PCBレイアウトや回路図などの創作物をカバーします。リバースエンジニアリングされた設計であっても、著作権保護の対象となる場合があります。
商標についてブランド名、ロゴ、またはシンボルを保護してください。コピーされたPCBに商標登録されたロゴを使用すると、購入者を混乱させ、法律違反となる可能性があります。

先端: PCB設計をコピーする前に、特許、著作権、商標がないか確認してください。これにより、法的な問題を回避できます。

クリエイターの努力とアイデアを尊重しましょう。クレジット表記なしにコピーするのは不公平であり、イノベーションを阻害します。そうではなく、デザインから学び、より良いものを作りましょう。

学習目的でコピーする場合は、より自由度が高いかもしれません。しかし、デザインを許可なく営利目的で使用するのは誤りです。不明な点がある場合は、必ず作成者に確認してください。

尊重することで IP 法律を遵守することで、公正なテクノロジー業界を支えることができます。これらのルールに従うことで、法的に安全を確保し、仕事への信頼を築くことができます。

PCB設計と製造における課題とトラブルシューティング

デザインとレイアウトの問題の修正

スマートウォッチのPCBを作るのは容易ではありません。多くの部品を狭いスペースに収めるのは困難で、パフォーマンスの問題を引き起こす可能性があります。狭いスペースは、干渉やデータ損失といった信号の問題につながる可能性があります。部品数が増えると発熱も増えるため、冷却が重要になります。

これらの問題を解決するには、より優れた設計を採用することが重要です。2層PCBから4層PCBへの変更は効果的です。配線スペースが広くなり、配線の乱雑さが軽減されます。例えば、バッテリー接続部にサンドイッチ構造を採用することで、はんだ付け時のストレスを軽減できます。また、取り付けも容易になります。部品を移動させることで、はんだ付け性やバッテリーのフィット感が向上します。これらの変更により、レイアウト上の問題が修正され、PCBの性能が向上します。

問題	解決策
PCB層	ルーティングを改善するために 2 層から 4 層に変更しました。
バッテリー接続	はんだ付けのストレスを軽減するサンドイッチ設計を採用しました。
部品の配置	はんだ付けが簡単になり、バッテリーのフィット感が向上するように配置を調整しました。

製造上の問題を解決する

スマートウォッチのPCB製造にはエラーが発生する可能性があります。よくある問題としては、はんだ接合部の不良、部品の配置ミス、熱による損傷などが挙げられます。これらの問題はハードウェアの信頼性を低下させ、修理コストの増加につながる可能性があります。

これらの問題を回避するには、厳密な品質チェック設計から組み立てまで、すべての工程を検査します。自動光学検査（AOI）ツールは、部品の配置ミスやはんだ付けミスを検出できます。プロトタイプを実際の環境でテストし、隠れた問題を特定します。例えば、モーターの抵抗（約30オーム）をチェックすることで、信頼性を向上させることができます。問題を早期に解決することで、時間とコストを節約し、品質を確保できます。

部品が連携して動作することを確認する

スマートウォッチのPCBは、センサー、バッテリー、画面とスムーズに連携する必要があります。PCBがこれらの部品と適合していないと問題が発生します。例えば、TFT画面の接続不良は、組み立てを困難にし、耐久性を低下させる可能性があります。

これを避けるには、適切な部品を選び、慎重に設計してください。画面には直接はんだ付けするのではなく、ケーブルコネクタを使用してください。これにより組み立てが容易になります。新しいPCBバージョンでは、プルアップ抵抗の抵抗値を上げることでパフォーマンスの問題を解決できる場合があります。量産前に必ず実際の部品を使ってPCBをテストしてください。これにより、すべてが確実に動作し、スマートウォッチのパフォーマンスが向上します。

先端: 早期に実際の部品を使用して PCB をテストし、問題を発見して修正します。

スマートウォッチのPCB作成におけるコスト削減のヒント

スマートウォッチのPCBを安価に製造することで、コスト削減と競争力維持につながります。スマートな手法を用いることで、コストを削減しながらも品質を維持できます。PCB製造コストを削減する簡単な方法をいくつかご紹介します。

まず、PCBの製造方法を改善しましょう。製造時間を短縮することでコスト削減と効率性の向上につながります。例えば、製造時間を25%短縮できれば、コストを大幅に削減できます。作業の効率化を図り、繰り返し作業には機械を活用することで、コスト削減を実現できます。

次に、製造工程でのミスをなくすよう努めましょう。ミスが減れば、無駄が減り、エラー修正にかかる時間も短縮されます。ミスを15%削減できる企業は、市場での業績が好調であることが多いです。定期的な点検と高度なツールを活用することで、問題を早期に発見し、修正することができます。

新しいテクノロジーを活用することでコスト削減にもつながります。新しいツールやソフトウェアを購入する前に、そのコストに見合う価値があるかどうかを確認してください。例えば、機器の使用状況を追跡することで、効率を20%向上させることができます。これにより、ツールを最大限に活用できるようになります。

環境に配慮した方法はコスト削減にもつながります。環境に優しい素材や省エネ技術を活用することで、コストを20%削減できます。こうした方法は、環境に配慮する顧客を惹きつけることにもつながります。

お金を節約するために追跡すべき重要な事項を示す表を以下に示します。

メトリック	その意味
より速い生産	リードタイムの短縮により効率が 25% 向上します。
ミスを減らす	エラーを 15% 削減すると生産性が向上します。
より良い機器の使用	使用状況を追跡すると効率が 20% 向上します。
グリーンプラクティス	環境に優しい方法により、コストを最大 20% 削減できます。

これらのヒントに従えば、費用をかけずに高品質なPCBを作成できます。これらのポイントを頻繁に確認することで、プロセスを低コストかつ効率的に進めることができます。

スマートウォッチのPCBの製造、設計、そして複製には多くの工程が必要です。材料の選定や品質チェックなど、それぞれの工程が重要です。これらの工程は、強固で実用的な製品を作る上で重要です。例えば、硬質デバイスにはシンプルな手法を用いますが、伸縮性のあるデバイスには液体金属のような特殊な技術が必要です。以下に比較を示します。

手順	硬質デバイス	伸縮性デバイス
1	材料を入手する	材料を入手する
2	ベースを作る	伸縮性のあるベースを作成する
3	コンポーネントを追加する	液体金属を使用する
4	一緒に置く	部品を慎重に配置
5	問題を確認する	問題を確認する
6	廃棄またはリサイクル	リサイクルまたは焼却

PCB作業では、誠実さと創造性が鍵となります。常に他者のアイデアを尊重し、独自のデザインを生み出しましょう。この知識を活かして新しいアイデアを考案し、技術を向上させましょう。スマートウォッチの未来は、あなたの努力と想像力にかかっています。

FAQ

1. スマートウォッチの PCB は何をするのですか?

その PCB スマートウォッチの頭脳のような存在です。センサー、バッテリー、プロセッサーといった部品を連携させ、すべてが連携して動作する仕組みです。これがないと、スマートウォッチは動作しません。

2. 高価なツールを使わずにスマートウォッチの PCB を作成できますか?

はい、KiCadやEasyEDAなどの無料または安価なツールを使うこともできます。これらのツールは回路図を描いたりレイアウトを計画したりするのに役立ちますが、複雑な設計には高度なツールの方が適しています。

3. PCB を小型化するにはどうすればよいでしょうか?

多層構造を使用する PCB類 スペースを節約するために、集積回路が採用されています。これらの手法では、回路を積み重ねて機能を統合します。部品の配置を工夫することで、コンパクト化も実現しています。

4. スマートウォッチの PCB をコピーすることは許可されていますか?

学習目的での複製は通常問題ありません。ただし、複製したデザインを許可なく販売または共有することは違法です。複製する前に、必ず特許または著作権を確認してください。

5. スマートウォッチの PCB に最適な素材は何ですか?

一般的な資料は次のとおりです。 FR4, PTFE、金属コア。 FR4 安価で信頼性があります。 PTFE 素早い作業に最適です。金属コア素材は耐熱性に優れ、耐久性に優れています。

先端: 柔軟性や熱制御など、スマートウォッチのニーズに基づいて素材を選択します。
