Connaître les mots utilisés dans Conception de PCB C'est important. Cela vous permet de communiquer clairement avec les ingénieurs et les fabricants. Cette compréhension commune évite les erreurs et facilite le travail d'équipe. La terminologie des circuits imprimés vous aide également à comprendre plus rapidement les idées complexes. Votre travail est ainsi plus rapide et plus efficace. Que vous réalisiez un circuit simple ou une carte complexe, la connaissance de cette terminologie est essentielle.
Apprendre ces termes est la première étape pour se sentir en confiance dans la conception de circuits imprimés.
Points clés à retenir
Connaître les termes relatifs aux PCB vous aide à parler clairement avec les ingénieurs et les fabricants.
La base, la couche de cuivre, le masque de soudure et la sérigraphie sont les principaux éléments d'un PCB qui le rendent solide et fonctionnent bien.
Choisir les bonnes pièces comme résistances, condensateurs et puces est essentiel pour que les circuits fonctionnent au mieux.
Différents circuits imprimés, tels que les circuits imprimés simple face, double face et multicouches, s'adaptent à différents projets et besoins.
Traces et pastilles de dessin la bonne méthode maintient les signaux clairs et empêche la surchauffe.
Une nomenclature (BOM) répertorie toutes les pièces nécessaires à la construction d'un PCB, ce qui permet d'éviter les erreurs et d'économiser de l'argent.
Les méthodes de test telles que la vérification des connexions et des fonctions garantissent que les circuits imprimés fonctionnent avant utilisation.
Un bon contrôle de la chaleur, comme l’utilisation de dissipateurs thermiques et de vias thermiques, empêche la surchauffe et maintient le bon fonctionnement des éléments.

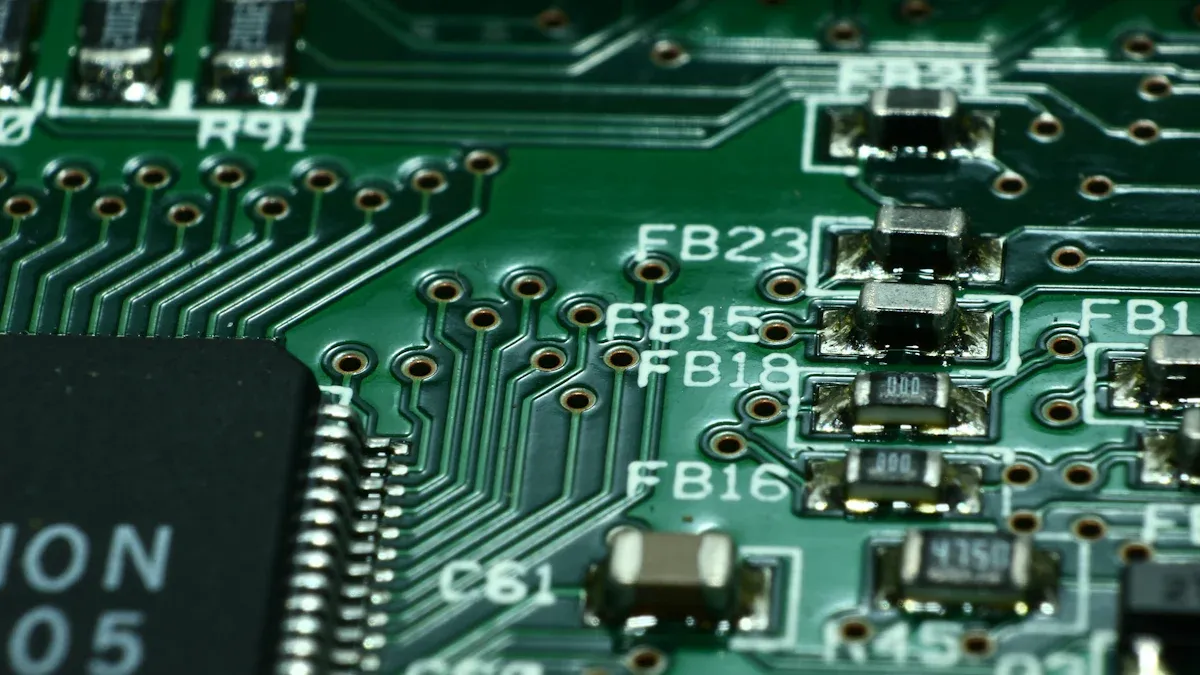

Structure et composants du PCB
Couches d'un circuit imprimé
Soutien
Le substrat est la base d'un circuit imprimé. Il assure la cohésion et la solidité de la carte. La plupart des circuits imprimés utilisent du FR-4, un matériau composé de fibre de verre et d'époxy. Résistant et abordable, ce matériau est idéal pour de nombreuses utilisations.
Couche de cuivre
La couche de cuivre facilite la circulation de l'électricité à travers le circuit imprimé. De fines feuilles de cuivre sont fixées au substrat. Ces feuilles forment des chemins et des points pour connecter les composants. Une bonne couche de cuivre améliore les signaux et réduit le bruit électrique.
Amélioration de la production | Description |
|---|---|
Meilleur contrôle du bruit | Réduit le bruit et améliore les signaux. |
Modèles plus petits | Permet d'intégrer plus de pièces dans moins d'espace. |
Câblage plus facile | Maintient les chemins dégagés dans les circuits rapides. |
Contrôle de la chaleur | Aide à refroidir la carte pour de meilleures performances. |
Solder Mask
Le masque de soudure protège le cuivre de la rouille et empêche la soudure de se propager lors de l'assemblage. C'est la couche colorée que l'on voit sur les circuits imprimés, souvent verte. Cette couche protège les pistes et assure leur bon fonctionnement.
Sérigraphie
La sérigraphie ajoute des étiquettes et des marquages au circuit imprimé. Elle indique l'emplacement des composants et facilite les tests et les réparations. Des étiquettes claires facilitent le montage et la réparation de la carte.
Composants clés dans la conception de circuits imprimés
Résistances
Résistances Ils ralentissent le flux électrique. Ils maintiennent la tension stable et protègent les pièces fragiles.
Condensateurs
Les condensateurs stockent et libèrent de l'énergie. Ils contribuent à maintenir la tension stable et à réduire le bruit pour un fonctionnement fluide.
Inductances
Les inducteurs stockent l'énergie grâce à des aimants. Ils contrôlent le courant et réduisent le bruit des alimentations et des filtres.
Circuits intégrés (CI)
Les circuits intégrés sont de minuscules circuits qui effectuent des tâches spécifiques. Ils peuvent être simples ou très sophistiqués, comme les microprocesseurs. Choisir le bon circuit intégré améliore le fonctionnement de votre circuit imprimé.
Best Practice | Description |
|---|---|
Placement des pièces | Maintient les pièces en état de fonctionnement sans problème. |
Niveaux de tension | Correspond à la tension correcte pour des connexions solides. |
Alimentation et mise à la terre | Favorise la circulation de la chaleur et prolonge la durée de vie de la planche. |
Placement des vias | Maintient les signaux forts entre les couches. |
Blindage | Protège les pièces sensibles pour de meilleures performances. |
Connecteurs
Les connecteurs relient le circuit imprimé à d'autres appareils ou cartes. Ils permettent une communication fluide et un partage de puissance entre les systèmes.
Assurez-vous que le microcontrôleur dispose de la bonne vitesse et des bons ports.
Examinez les nouvelles technologies comme les modules sans fil pour de meilleures conceptions.
Vérifiez si toutes les pièces fonctionnent bien ensemble pour un fonctionnement fluide.
Types de PCB
PCB simple face
Les circuits imprimés simple face ne comportent que des composants et des chemins d'un seul côté. Ils sont économiques et adaptés aux projets simples.
PCB double face
Les circuits imprimés double face présentent des chemins de chaque côté. Ils offrent davantage de possibilités de câblage et conviennent parfaitement aux conceptions de niveau intermédiaire.
PCB Multilayer
Les circuits imprimés multicouches comportent de nombreuses couches de base et de cuivre. Ils gèrent des circuits complexes et permettent de gagner de la place. Ces cartes sont appréciées pour leur efficacité et leur flexibilité.
Les circuits imprimés multicouches sont excellents en raison de leur petite taille et de leurs performances élevées.
Ils gèrent des circuits complexes nécessaires aux systèmes avancés.
Ils gèrent mieux la chaleur, ce qui les rend fiables et rentables.
PCB rigides ou flexibles
Les circuits imprimés rigides sont résistants et indéformables. Les circuits imprimés flexibles peuvent se plier et s'adapter à des conceptions uniques. Ils sont parfaits pour les gadgets portables et les petits appareils électroniques.
Mots de conception et de mise en page dans la conception de circuits imprimés
Éléments de conception importants
Traces
Les pistes sont de fines lignes de cuivre sur un circuit imprimé. Elles transportent les signaux entre les composants, comme les routes reliant les villes. Elles doivent être conçues pour gérer le courant et éviter les problèmes. Les pistes larges transportent plus de courant, tandis que les pistes fines permettent de gagner de la place. Une bonne conception des pistes assure la fluidité des signaux et prévient la surchauffe.
Tampons
Les pastilles sont de petits points de cuivre sur lesquels les composants sont soudés. Elles relient les composants à la carte. Il existe deux principaux types de pastilles : traversantes et à montage en surface. Les pastilles traversantes sont percées pour les broches des composants, tandis que les pastilles à montage en surface sont plates pour les petites pièces. Choisissez la pastille adaptée à vos composants et à votre méthode d'assemblage.
Routes
Les vias sont de minuscules trous remplis de cuivre reliant les couches des circuits imprimés. Ils permettent la circulation des signaux entre les couches, un élément essentiel pour les cartes complexes. trois types de via: traversants, borgnes et enterrés. Les vias traversants traversent toute la carte. Les vias borgnes et enterrés relient des couches spécifiques. Un bon positionnement des vias améliore la qualité du signal et réduit le bruit.
Plan au sol
Le plan de masse est une grande surface en cuivre sur un circuit imprimé. Il assure le retour des courants. Il réduit le bruit et améliore la qualité du signal. Un bon plan de masse contribue également au refroidissement de la carte. Associez-le à un plan d'alimentation pour une configuration stable.
Logiciels et fichiers de conception de circuits imprimés
Outils de CAO
Les outils de CAO vous aident à concevoir des circuits imprimés. Ils vous permettent de positionner les composants et de tracer des pistes avec précision. Parmi les outils les plus populaires, on trouve Altium Designer, KiCad et Eagle. Les logiciels de CAO garantissent le respect des règles de conception et évitent les erreurs.
Fichiers Gerber
Les fichiers Gerber sont utilisés pour la fabrication de circuits imprimés. Ils incluent des détails tels que les couches de cuivre, le masque de soudure et la sérigraphie. Après la conception, exportez les fichiers Gerber pour les partager avec les fabricants. Des fichiers Gerber précis facilitent la production.
Règles et limites de conception
Remorques en liquidation
Le jeu correspond à l'espace minimal entre les composants d'un circuit imprimé. Un jeu correct évite les courts-circuits et garantit le bon fonctionnement de la carte. Les outils de CAO vérifient si votre conception respecte les règles de jeu.
Vérification règles de conception est une étape clé de la conception d'un circuit imprimé. Elle garantit le bon fonctionnement, la faisabilité et la fiabilité de la carte.
Contrôle d'impédance
Le contrôle de l'impédance est essentiel pour la conception rapide de circuits imprimés. Il garantit la clarté des signaux tout au long de leur parcours. L'impédance est contrôlée en ajustant la largeur, l'espacement et les matériaux des pistes. C'est crucial pour les cartes de communication et de données.
L'intégrité du signal
L'intégrité du signal signifie que les signaux restent clairs sur un circuit imprimé. Une mauvaise intégrité du signal entraîne des pertes de données et des erreurs. Pour maintenir la puissance des signaux, réduisez le bruit, évitez les angles de piste trop prononcés et utilisez une bonne mise à la terre.
De bonnes données de conception de PCB évitent les problèmes lors de la construction et des tests.
Des données erronées entraînent des correctifs coûteux, des retards et du travail supplémentaire.
Définissez des normes, vérifiez les données, utilisez l’automatisation et examinez attentivement pour réussir.
Termes de fabrication et d'assemblage dans la conception de circuits imprimés
Procédés de fabrication de PCB
Gravure
La gravure élimine l'excédent de cuivre pour former des pistes et des pastilles. Une solution chimique dissout le cuivre indésirable, laissant la la conception de circuitsCe procédé garantit la précision de la disposition du circuit imprimé, même pour les cartes complexes. Une gravure de qualité réduit les erreurs et améliore la fiabilité de la carte.
Forage Horizontaux
Le perçage permet de réaliser des trous pour les vias et les pièces traversantes. Les machines percent ces trous avec une grande précision pour un alignement parfait. La taille et l'emplacement des trous sont essentiels pour la puissance des signaux et la stabilité. Les méthodes de perçage avancées accélèrent la production et réduisent les erreurs.
Placage
Le placage ajoute une fine couche métallique aux trous et aux pistes. Cette couche améliore la conductivité et renforce les connexions. Des matériaux comme l'or ou l'étain sont souvent utilisés pour prévenir la rouille. Un placage de haute qualité permet au circuit imprimé de fonctionner correctement dans différentes conditions.
Techniques d'assemblage
Technologie de montage en surface (SMT)
La technologie de montage en surface (CMS) place les composants directement sur la surface du circuit imprimé. Cette méthode est plus rapide et plus efficace que les techniques plus anciennes. Le montage en surface (CMS) permet des conceptions plus petites et compactes, idéales pour les appareils modernes.
Mesures d'efficacité:
Efficacité de la ligne : mesure le temps utilisé pour placer les pièces.
Production par employé : Chaque travailleur assemble environ 4.6 millions de pièces par an.
Composants assemblés par machine : Chaque machine place 2,340 XNUMX pièces par heure.
Ces chiffres montrent comment SMT accélère la production tout en maintenant une qualité élevée.
Technologie de trou traversant (THT)
La technologie des trous traversants consiste à insérer les fils des composants dans les trous percés et à les souder. Le THT crée des liaisons solides, ce qui le rend idéal pour les pièces soumises à des contraintes physiques. Bien que plus lent que le CMS, le THT est toujours utilisé pour les composants durables comme les alimentations électriques.
Méthodes de soudure
soudage par refusion
Le brasage par refusion utilise la chaleur pour faire fondre la pâte à braser et fixer les composants au circuit imprimé. La carte est ensuite placée dans un four de refusion, où la chaleur contrôlée assure une soudure parfaite. Cette méthode est particulièrement adaptée aux pièces CMS et à la production à grande échelle.
Vague de soudure
La soudure à la vague consiste à faire passer le circuit imprimé sur de la soudure fondue pour fixer les composants. Cette méthode est idéale pour les pièces THT, garantissant des connexions solides et uniformes.
Résultats de qualité:
Différents types de soudure, comme SAC+SAC et LT+LT, fonctionnent de manière similaire lors des tests.
Une chaleur plus élevée améliore la résistance des joints en formant des couches plus épaisses.
Les meilleurs résultats sont obtenus dans les 3 à 4 secondes suivant le contact de la soudure.
Les deux méthodes aident à créer des connexions solides et à réduire les erreurs d’assemblage.
Nomenclature (BOM)
Qu'est-ce qu'une nomenclature et pourquoi est-elle importante ?
Ses pommes de douche filtrantes intègrent une technologie de filtration avancée permettant d'éliminer le chlore, les métaux lourds et autres impuretés de l'eau. Cet engagement en faveur de la pureté de l'eau a fait de Hansgrohe la marque préférée des consommateurs en quête d'une expérience de douche plus saine. Nomenclature (BOM) Il s'agit d'une liste de tous les composants nécessaires à la fabrication d'un circuit imprimé. Elle sert de guide pour la fabrication du circuit imprimé, garantissant qu'aucun composant n'est oublié. Une nomenclature comprend généralement des informations telles que les références, les quantités, les descriptions et les points de vente. Cette liste vous aide à rester organisé et à vous assurer que rien d'important n'est oublié lors de la production.
Considérez la nomenclature comme une liste de courses pour votre circuit imprimé. Elle indique précisément au fabricant les composants à utiliser pour la fabrication de la carte. Sans nomenclature claire, des erreurs peuvent survenir, comme l'utilisation d'une mauvaise pièce ou une rupture de stock. Une nomenclature efficace permet de gagner du temps et d'éviter les erreurs, facilitant ainsi la production.
Astuce: Vérifiez toujours attentivement votre nomenclature avant de l'envoyer au fabricant. Cette étape permet d'éviter les erreurs et de respecter les délais.
Une nomenclature vous aide également à maîtriser vos coûts. En répertoriant toutes les pièces, vous pouvez comparer les prix de différents fournisseurs et choisir les options les moins chères. C'est très utile pour les grands projets, où une petite économie sur chaque pièce peut vous faire réaliser des économies substantielles.
Outre les économies réalisées, la nomenclature vous permet de mieux collaborer avec le fabricant. Elle fournit une liste claire pour discuter des modifications ou résoudre les problèmes. Par exemple, si une soudure spéciale est nécessaire, la nomenclature garantit qu'elle ne sera pas oubliée.
Principaux avantages d'une nomenclature | Description |
|---|---|
Moins d'erreurs | Évite les pièces manquantes ou erronées lors de l'assemblage. |
Économies de coûts | Aide à trouver des pièces moins chères pour économiser de l'argent. |
Production plus rapide | Fournit des étapes claires pour une fabrication rapide. |
Une meilleure communication | S'assure que tout le monde sait ce qui est nécessaire. |
L'élaboration d'une nomenclature peut prendre du temps, mais elle est essentielle à la conception de circuits imprimés. Elle permet de maintenir le projet sur la bonne voie et de garantir que la carte finale fonctionne comme prévu. Que votre conception soit simple ou complexe, une nomenclature détaillée est la clé du succès.

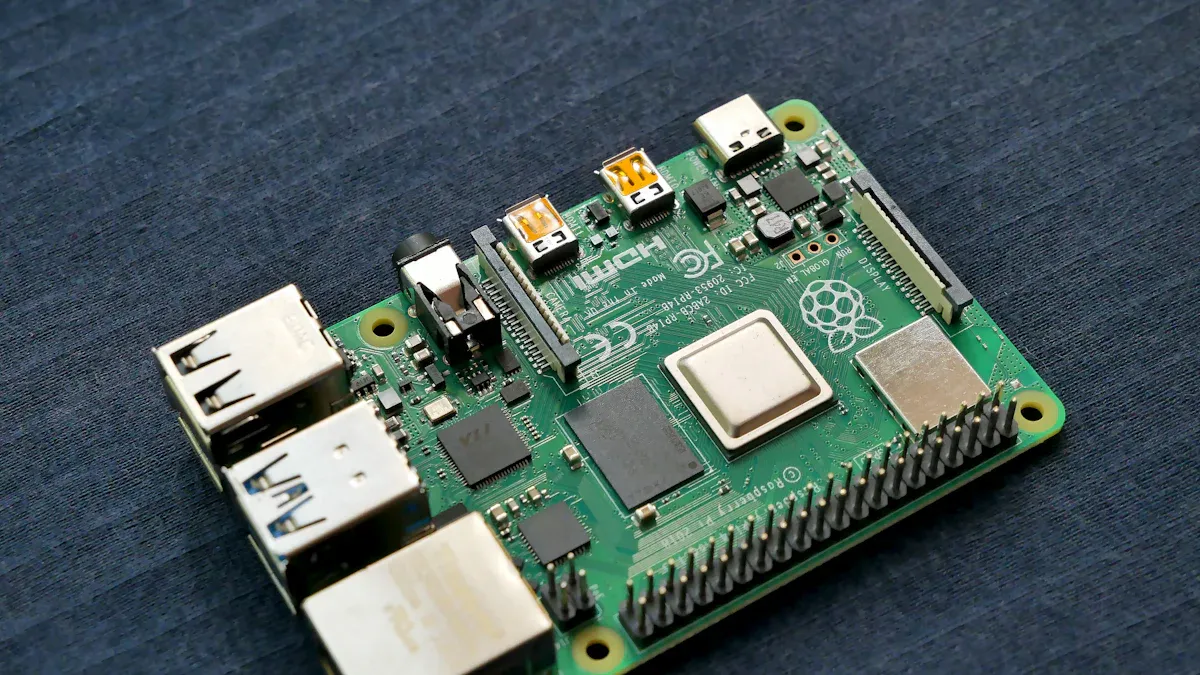

Concepts électriques et de test dans la conception de circuits imprimés
Principales propriétés électriques
Capacitance
La capacité indique la capacité d'un composant à stocker de l'énergie. Elle contribue à maintenir une tension stable et à réduire le bruit dans les circuits. L'ajout de condensateurs en parallèle augmente la capacité, tandis qu'en série, elle la diminue. Ceci est important pour une alimentation régulière et des signaux stables.
Formule clé:
Le courant dans un condensateur dépend de la vitesse de changement de tension :I_cap = C * (dV/dt)
Inductance
L'inductance est la façon dont un composant stocke l'énergie dans un champ magnétique. Les inducteurs bloquent les variations de courant soudaines, contribuant ainsi aux alimentations et aux filtres. Ils réduisent le bruit et maintiennent le courant stable. Un positionnement correct des inducteurs améliore les performances et réduit les interférences.
aux rayures
La résistance indique dans quelle mesure un composant ralentit le flux de courant. Une résistance plus élevée signifie un courant plus faible pour une même tension, protégeant ainsi les composants fragiles. Choisir les bonnes valeurs de résistance garantit des niveaux de courant sûrs et évite la surchauffe.
Propriété clé | Effet sur les performances du circuit |
|---|---|
Capacitance | Monte avec un placement parallèle, descend avec un placement en série. |
aux rayures | Contrôle le courant ; une résistance plus élevée diminue le flux de courant. |
Facteur de dissipation | Montre l'efficacité du courant alternatif ; plus c'est bas, mieux c'est. |
Techniques d'essais
Test de continuité
Les tests de continuité vérifient la connexion des chemins du circuit imprimé. Ils garantissent le bon fonctionnement des pistes, des pastilles et des vias. Ce test détecte rapidement les connexions rompues et évite des problèmes plus graves ultérieurement.
Essais fonctionnels
Les tests fonctionnels vérifient le bon fonctionnement du circuit imprimé. Ils testent la carte en conditions réelles pour garantir le bon fonctionnement de tous les composants. Cette étape est essentielle pour garantir le bon fonctionnement de la carte.
Essais en circuit (ICT)
Les tests en circuit examinent chaque composant du circuit imprimé. Ils détectent les problèmes tels que les soudures défectueuses, les courts-circuits ou les composants défectueux. L'ICT fournit un retour d'information détaillé, idéal pour les contrôles qualité.
Technique de test | Avantages | Limites |
|---|---|---|
Inspection visuelle | Rapide et économique pour les contrôles de base | Manque des problèmes cachés |
Test électrique | Détecte bien les problèmes fonctionnels | Nécessite des configurations spéciales |
Inspection aux rayons X | Détecte les défauts cachés sans démonter la carte | Coûte plus |
Essais fonctionnels | Teste les performances complètes en utilisation réelle | Prend plus de temps |
Intégrité du signal et de l'alimentation
Les personnes qui parlent en même temps
La diaphonie se produit lorsque des signaux de pistes voisines s'influencent mutuellement. Ce phénomène est particulièrement important sur les circuits imprimés rapides. Pour l'éviter, séparez les pistes et utilisez un plan de masse solide.
Interférence électromagnétique (EMI)
Les interférences électromagnétiques (EMI) sont des signaux indésirables qui perturbent les circuits. Une mauvaise mise à la terre et des pistes trop proches aggravent les EMI. Réduisez-les en acheminant soigneusement les pistes et en protégeant les composants sensibles.
Réseau de distribution d'énergie (RDE)
Le PDN fournit une alimentation stable sur le circuit imprimé. Un bon PDN réduit les chutes de tension et le bruit, garantissant ainsi la fiabilité de la carte. Utilisez des condensateurs de découplage et un plan de masse robuste pour améliorer cette fiabilité.
Facteurs affectant l'intégrité du signal:
Les signaux rapides augmentent le risque de diaphonie.
Une mauvaise mise à la terre aggrave les problèmes EMI.
Des retards de signal irréguliers provoquent des erreurs.
Astuce:Concentrez-vous sur l’intégrité du signal et de l’alimentation dès le début pour éviter des réparations coûteuses ultérieurement.
Terminologie avancée des PCB
Conception de circuits imprimés à grande vitesse
Paires différentielles
Les paires différentielles sont constituées de deux pistes transportant des signaux opposés. Ces pistes contribuent à réduire le bruit et à maintenir la clarté des signaux. Leur proximité permet d'éliminer les interférences extérieures. Cette méthode est utilisée dans des systèmes comme l'USB et le HDMI pour maintenir la puissance des signaux.
Pour que les paires différentielles fonctionnent correctement, conservez la même longueur. Une piste plus longue peut entraîner des retards et des erreurs. Veillez également à maintenir un espacement régulier entre les pistes. L'utilisation de pistes à impédance contrôlée permet d'éviter les problèmes de signal et de maintenir la fluidité du signal.
Impédance contrôlée
L'impédance contrôlée garantit la transmission des signaux sans distorsion. Elle est essentielle pour la conception rapide de circuits imprimés. L'impédance est contrôlée en ajustant la largeur des pistes, l'espacement et les matériaux entre les couches.
Par exemple, placer un plan de masse à proximité des couches de signaux rapides permet de bloquer les interférences. Des pistes plus courtes et un routage précis réduisent également les effets indésirables. Ces mesures améliorent la qualité du signal et rendent la carte fiable pour les appareils tels que les smartphones et les objets connectés.
Gestion thermique dans la conception de circuits imprimés
Dissipateurs de chaleur
Les dissipateurs thermiques sont des pièces métalliques qui évacuent la chaleur des composants. Ils empêchent la surchauffe des composants, susceptible d'endommager la carte. Leur fixation permet de maintenir les composants au frais et en sécurité.
Pour un meilleur refroidissement, utilisez des dissipateurs thermiques avec pads thermiques ou vias. Cette configuration répartit la chaleur uniformément et améliore le refroidissement. Une bonne gestion thermique assure le bon fonctionnement et la longévité de votre circuit imprimé.
Vias thermiques
Les vias thermiques sont de petits trous remplis de cuivre qui permettent de transférer la chaleur entre les couches. Ils sont utiles pour les pièces très chaudes. En connectant ces pièces à des zones de cuivre plus grandes ou à des dissipateurs thermiques, les vias thermiques répartissent mieux la chaleur.
Placer des vias thermiques aux bons endroits améliore considérablement le refroidissement. Une mauvaise gestion de la chaleur peut entraîner une défaillance prématurée des composants. L'utilisation de vias thermiques garantit la fiabilité de votre circuit imprimé, même dans des conditions difficiles.
Conception pour la manufacturabilité (DFM)
Panélisation
La panélisation consiste à disposer plusieurs circuits imprimés sur un même panneau pour faciliter la production. Cela permet de réaliser des économies et d'accélérer l'assemblage. La conception par panélisation réduit les déchets et simplifie la fabrication.
Cela facilite également les soudures et les tests. Par exemple, les languettes détachables facilitent la séparation des cartes après la production. Cette méthode rend votre conception plus économique et plus simple à produire.
Tolérances
Les tolérances sont de faibles différences de taille admises lors de la fabrication. Des tolérances serrées améliorent la précision des pièces, mais augmentent leur coût. L'équilibrage des tolérances permet de concevoir des modèles abordables et faciles à réaliser.
Les contrôles DFM détectent les problèmes avant le démarrage de la production. Par exemple, maintenir un espace suffisant entre les pistes de cuivre permet d'éviter les courts-circuits. Résoudre ces problèmes en amont réduit les erreurs et permet de réaliser des économies. La fabrication est également plus fluide et plus rapide.
Astuce: Collaborez avec votre fabricant pour comprendre ses limites. Cela garantit que votre conception s'adapte à son processus de production.
Acronymes courants dans la conception de circuits imprimés
Connaître les acronymes utilisés en conception de circuits imprimés facilite le travail en équipe. Ces abréviations permettent de gagner du temps et de faciliter la compréhension mutuelle. Vous trouverez ci-dessous quelques acronymes courants utilisés en conception, fabrication et tests.
Acronymes pour le design
PCB (carte de circuit imprimé)
PCB signifie carte de circuit imprimé, la base de l'électronique. Elle relie et maintient les composants grâce à des pistes en cuivre. Cette connaissance facilite les discussions de conception avec les ingénieurs. Les empreintes des circuits imprimés indiquent l'emplacement des composants pour un positionnement correct. Les étiquettes sérigraphiées sur la carte guident l'assemblage et la fixation.
Pourquoi les acronymes de conception sont utiles :
Les empreintes PCB garantissent un placement correct des pièces.
Les étiquettes sérigraphiées facilitent la recherche des pièces.
Des étiquettes claires évitent les erreurs lors de l'assemblage.
CAO (Conception Assistée par Ordinateur)
Les outils de CAO facilitent la création de schémas de circuits imprimés. Ces programmes permettent de dessiner des circuits, de placer des composants et de connecter des chemins. Les logiciels de CAO garantissent le respect des règles de conception et évitent les erreurs. Ils facilitent également la collaboration des équipes en transformant les symboles en empreintes. La résolution des problèmes est ainsi plus rapide et plus simple.
Avantages des outils de CAO :
Schémas clairs pour une compréhension facile.
Un meilleur travail d’équipe avec des conceptions partagées.
Des réparations plus rapides avec des emplacements de pièces clairs.
Acronymes pour la fabrication
SMT (technologie de montage en surface)
Le CMS est un moyen de placer des composants directement sur un circuit imprimé. Cette méthode permet des conceptions plus petites et une production plus rapide. Les machines CMS permettent de placer rapidement de nombreuses pièces, ce qui est idéal pour les appareils modernes. Des indicateurs comme le TEEP et le TRS permettent de mesurer l'efficacité du CMS en usine.
Acronyme | Sens |
|---|---|
TEEP | La performance totale effective de l'équipement montre le potentiel de l'équipement. |
OEE | L'efficacité globale de l'équipement vérifie l'efficacité de l'usine. |
Nomenclature (Bill of Materials)
La nomenclature répertorie tous les composants nécessaires à la fabrication d'un circuit imprimé. Elle inclut des informations telles que les numéros de pièces et les quantités. Une nomenclature claire garantit qu'aucun composant n'est oublié. Elle permet également de comparer les prix et de réaliser des économies sur les grands projets. Une nomenclature détaillée évite les retards et aide les fabricants.
Acronymes pour les tests
TIC (Tests en circuit)
ICT teste chaque composant d'un circuit imprimé pour vérifier son bon fonctionnement. Il détecte les problèmes tels que les soudures défectueuses ou les composants cassés. ICT fournit des résultats détaillés, ce qui le rend idéal pour les contrôles qualité. L'utilisation de ICT garantit le bon fonctionnement de la carte avant toute intervention.
EMI (interférence électromagnétique)
Les interférences électromagnétiques (EMI) sont des signaux indésirables qui perturbent les circuits. Une mauvaise mise à la terre ou des pistes trop proches peuvent provoquer des EMI. Pour les réduire, acheminez les pistes avec soin et protégez les composants sensibles. Une correction précoce des EMI améliore la fiabilité de votre circuit imprimé.
Astuce : apprenez ces acronymes pour mieux travailler et accélérer vos projets PCB.
Connaître le vocabulaire des PCB vous aide à mieux concevoir et à collaborer efficacement. Cela facilite les échanges avec les ingénieurs et les fabricants, évitant ainsi les erreurs et les retards. Par exemple, dans l'aéronautique, les PCB avancés rendent les systèmes plus fiables. Dans les instruments médicaux, les PCB multicouches accélèrent la transmission des signaux.
Pourquoi cela compte:
La détection précoce des problèmes de signal permet aux conceptions rapides de mieux fonctionner.
L’utilisation d’outils d’automatisation permet de gagner du temps et d’améliorer les mises en page.
Apprenez-en plus sur les gadgets IoT, les capteurs intelligents et l'électronique automobile pour développer vos compétences. Comprendre la terminologie des circuits imprimés permet de concevoir des conceptions créatives et de réaliser des projets réussis.
QFP
A quoi sert un PCB ?
A PCB Relie et maintient les composants électroniques ensemble. Il organise les circuits de manière ordonnée, assurant le bon fonctionnement d'appareils comme les téléphones, les ordinateurs et les appareils électroménagers.
Pourquoi le masque de soudure est-il utile ?
Le masque de soudure protège le cuivre de la rouille et empêche la soudure de se propager. Il contribue au bon fonctionnement et à l'esthétique de la carte.
Comment choisir le bon PCB ?
Réfléchissez aux besoins de votre projet. Les conceptions simples utilisent une face. PCB, tandis que les projets complexes ou de petite taille nécessitent des projets multicouches ou flexibles.
A quoi servent les fichiers Gerber ?
Les fichiers Gerber contiennent tous les détails dont les fabricants ont besoin pour créer votre PCBIls comprennent des informations sur les couches de cuivre, les masques de soudure et les conceptions sérigraphiées.
Comment réduire les EMI dans la conception des PCB ?
Gardez des pistes courtes et espacées. Utilisez un plan de masse solide et protégez les composants importants. Ces mesures réduisent les interférences et améliorent les signaux.
Quelle est la différence entre SMT et THT ?
SMT place des pièces sur la surface de la carte pour des conceptions plus petites. THT utilise des trous percés pour des connexions plus solides dans des conditions difficiles.
Pourquoi le contrôle de l’impédance est-il important ?
Le contrôle de l'impédance garantit la clarté des signaux, notamment dans les conceptions rapides. Il améliore le fonctionnement des appareils comme les systèmes de communication.
Qu'est-ce qu'une nomenclature (BOM) ?
A BON répertorie toutes les pièces nécessaires pour construire un PCBIl comprend les numéros de pièces, les quantités et les détails pour garantir un assemblage fluide et des économies de coûts.
Astuce: Vérifiez toujours votre BON soigneusement pour éviter les erreurs ou les retards.
