Verás cables con muchos colores de cubierta. Estos colores te ayudan a saber qué función cumple cada cable. La tabla siguiente muestra el significado de algunos colores.:
Color | Aplicación |
|---|---|
Naranja | terminación de la oficina central |
Verde | Terminación de la conexión de red del cliente |
Lila | Terminación de cable LAN, PBX o computadora |
Blanco | terminación de telecomunicaciones troncales de primer nivel |
Gris | terminación de telecomunicaciones de la red troncal de segundo nivel |
Azul | terminación de cables en la sala de equipos |
Rojo | terminación del sistema telefónico clave |
Codificación por colores en los cables ayuda a mantener a las personas segurasTambién te ayuda a seguir las reglas. Puedes prevenir accidentes y reparar cables más rápido. Los códigos de color son diferentes para cables de CA, CC y datos. Estándares como T568A y T568B muestran cómo usar los colores en los cables de red. A veces, en trabajos especiales se utilizan colores personalizados. Si deseas más información, visita: https://blog.epectec.com/defining-standard-wire-jacket-colors-in-cables.
Puntos Clave
Los colores de la cubierta de los cables indican la función de cada uno. Esto ayuda a garantizar la seguridad y un buen funcionamiento.
Es muy importante utilizar los códigos de color correctos para los cables de CA, CC y datos. Esto ayuda a prevenir accidentes y garantiza que los cables se conecten correctamente.
Los colores personalizados pueden facilitar la clasificación de los cables. Sin embargo, siempre debes consultar la normativa local para garantizar la seguridad y cumplir con la ley.
Colores estándar de la cubierta de los cables
Conocer colores de la chaqueta del cable Te ayuda a mantenerte seguro. También te ayuda a trabajar más rápido con los cables. Verás estos colores en los cables eléctricos y de red. Cada color sigue ciertas reglas e indica la función del cable. Veamos cómo se utilizan los colores en los diferentes cables.
Colores comunes de cables eléctricos
Los cables eléctricos tienen revestimientos de muchos colores. Estos colores ayudan a identificar la función de cada cable. El Código Eléctrico Nacional (NEC) establece normas para garantizar la seguridad y la facilidad de uso. Aquí hay una tabla que muestra lo que significa cada color.:
Color | Significado |
|---|---|
Naranja | Punto de demarcación para la terminación de la oficina central |
Verde | Terminación de las conexiones de red en el lado del cliente del punto de demarcación |
Lila | Terminación de cables procedentes de equipos comunes como redes LAN, PBX, ordenadores o multiplexores. |
Blanco | Terminación de medios de telecomunicaciones de primer nivel en la red troncal del edificio principal de interconexión. |
Gris | Terminación de medios de telecomunicaciones de segundo nivel en el edificio principal de interconexión. |
Azul | Terminación del medio de telecomunicaciones en el extremo del cable situado en la sala de equipos |
Rojo | Desconexión de sistemas telefónicos clave dentro de una organización |
Estas reglas de color se observan en hogares y negocios:
Los cables verdes o desnudos indican conexión a tierra.
Los cables blancos o grises son neutros.
Los cables negros, rojos o azules están energizados o con corriente.
El NEC dice que debes seguir estas reglas de colorEsto te mantiene a salvo y te ayuda a no cometer errores.
Códigos de color de los cables de red (Ethernet, Patch, Crossover)
Los cables de red utilizan otras reglas de color. Los cables Ethernet son de color gris, verde, azul, amarillo, naranja, morado, negro, rosa, rojo y blanco. Cada color puede tener un significado diferente. Aquí hay una tabla que muestra lo que significa cada color.:
Color | Función |
|---|---|
Gris | Conexión Ethernet estándar |
Verde | conexión Ethernet cruzada |
Amarillo | Alimentación a través de Ethernet (POE) |
Naranja | Analógico sin Ethernet |
Lila | Digital sin Ethernet |
Azul | Conexión con el servidor de terminal |
Rojo | Cámaras IP |
Negro | Color general adicional de Ethernet |
Rosa | Color general adicional de Ethernet |
Blanco | Color general adicional de Ethernet |
Los cables grises se utilizan para la mayoría de las conexiones de red. Los cables verdes son para conexiones cruzadas. Los cables azules se conectan a los servidores de terminales. Los cables amarillos son para alimentación a través de Ethernet (PoE). Los cables rojos se conectan a las cámaras IP. Otros colores, como el negro, el rosa y el blanco, ayudan a organizar la red.
Consejo: Antes de elegir los colores de los cables Ethernet, compruebe siempre las normas de su empresa. En algunos lugares se utilizan códigos de color específicos para determinados trabajos.
Qué representa cada color
Es necesario saber qué significa cada color en los cables eléctricos y de red. Esto te ayudará a seguir las normas de seguridad y a trabajar más rápido. Aquí tienes una guía rápida:
Verde o desnudo: Conexión a tierra en cables eléctricos.
Blanco o gris: Neutro en los cables eléctricos.
Negro, rojo, azul: Cables con corriente o de fase en los cables eléctricos.
Gris: Cable Ethernet estándar.
Verde: Cable Ethernet cruzado.
Azul: Conexión al servidor de terminal.
Amarillo: Alimentación a través de Ethernet.
Rojo: Conexión de cámara IP.
Morado: Cable digital no Ethernet.
Naranja: Cable analógico no Ethernet.
Negro, rosa, blanco: Opciones generales de cable Ethernet.
Las reglas de color facilitan la identificación de la función de cada cable. Seguir estas reglas contribuye a la seguridad y al orden en el trabajo. La codificación por colores es importante para la seguridad y la facilidad de uso. mantenimiento de cable.

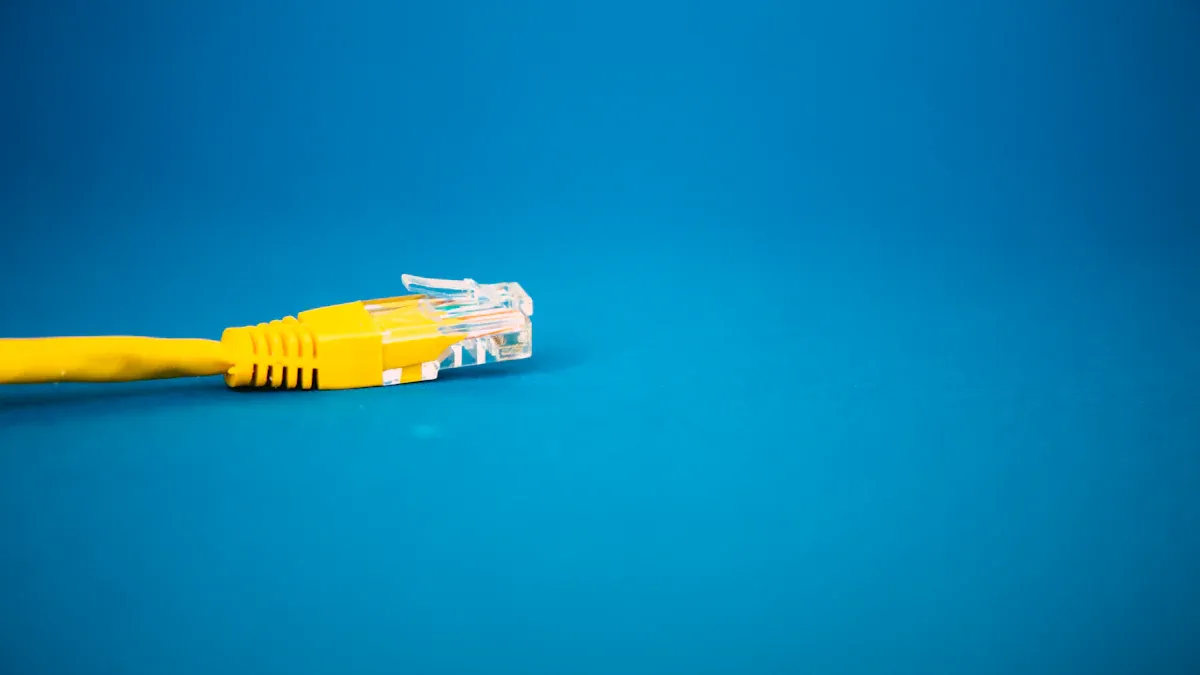

Códigos de color de cables para CA, CC y datos
Los cables tienen revestimientos de muchos colores. Estos colores ayudan a usar los cables de forma segura. Es importante conocer el código de colores para cables de corriente alterna (CA), corriente continua (CC) y datos. Cada tipo tiene sus propias reglas. Si se siguen estas reglas, se garantiza la seguridad.
Códigos de color de los circuitos de CA
Los circuitos de corriente alterna utilizan códigos de colores para indicar la función de cada cable. Estos códigos se encuentran en hogares, escuelas y fábricas. Los colores indican qué cable es de fase, neutro o tierra. Es fundamental utilizar el color correcto para evitar peligros.
Aquí hay una tabla con los colores comunes de la cubierta de los cables de corriente alterna:
Tipo | Color del Cable | Propósito |
|---|---|---|
AC | Negro | Fase 1 |
AC | Rojo | Fase 2 |
AC | Azul | Fase 3 (208V) |
AC | Blanco | Neutro |
AC | Verde / Amarillo | Polo a Tierra |
En diferentes lugares se utilizan distintos códigos de color para los cables de corriente alterna. Puede consultar estas diferencias en la tabla siguiente:
Región/Estándar | Corriente alterna monofásica (230 V) | Corriente alterna trifásica (415+ V) |
|---|---|---|
NEGRO = Fase, BLANCO = Neutro, VERDE/DESNUDO = Tierra | AZUL = Fase 1, NARANJA = Fase 2, NEGRO = Fase 3, BLANCO = Neutro, VERDE/DESNUDO = Tierra | |
IEC (Reino Unido, UE) | MARRÓN = Fase, AZUL = Neutro, VERDE/AMARILLO = Tierra | MARRÓN = Fase 1, NEGRO = Fase 2, GRIS = Fase 3, AZUL = Neutro, VERDE/AMARILLO = Tierra |
Códigos antiguos del Reino Unido | ROJO = Fase, NEGRO = Neutro, VERDE/AMARILLO = Tierra | ROJO = Fase 1, AMARILLO = Fase 2, AZUL = Fase 3, NEGRO = Neutro, VERDE/AMARILLO = Tierra |
Nota: Usar el color incorrecto puede ser muy peligroso. Podrías recibir una descarga eléctrica, provocar un incendio o dañar el equipo. Consulta siempre las normas antes de empezar.
Si utiliza un color de revestimiento de cable incorrecto, puede tener problemas de seguridad:
Riesgo para la seguridad | Descripción |
|---|---|
Choque eléctrico | Las conexiones incorrectas pueden electrificar los cables y provocar descargas eléctricas. |
Riesgos de incendio | Un cableado defectuoso puede sobrecalentarse y provocar incendios. |
Daño al equipo | Un cableado incorrecto puede dañar su equipo. |
Debes seguir los códigos de color para pasar las inspecciones y mantenerte seguro.
Códigos de color de circuitos de CC
Los circuitos de corriente continua (CC) utilizan códigos de color diferentes a los de corriente alterna (CA). Los cables de CC se encuentran en paneles solares, baterías y dispositivos electrónicos. Los colores indican qué cable es positivo, negativo o de tierra.
Aquí tienes una tabla con los códigos de color estándar de los cables de CC:
Codigo de color | Función de CC | Equivalente en corriente alterna (si corresponde) |
|---|---|---|
Rojo | Cable positivo (+) | Marrón (en Europa) |
Negro | Cable negativo (–) | Azul (en Europa) |
Verde | terreno seguro | Verde |
Desnudo | Tierra sin aislamiento | N/A |
Blanco | Conductor a tierra o neutro | N/A |
Gris | Conductor a tierra o neutro | N/A |
Blanco / gris | Retorno/común en sistemas de bajo voltaje | N/A |
Las normas del sector te ayudan a elegir los colores adecuados para el revestimiento de los cables de alimentación de CC. Puedes consultar estos códigos en la tabla siguiente:
Codigo de color | Descripción |
|---|---|
Negro | Sin conexión a tierra a tensión de línea (120, 240, 480) |
Rojo | Corriente alterna sin conexión a tierra a una tensión inferior a la de línea. |
Azul | Control de CC sin conexión a tierra |
Amarillo | Conductores sin conexión a tierra que permanecen en |
Naranja | Conductores sin conexión a tierra que permanecen en |
Verde | Conductor de puesta a tierra (franjas amarillas opcionales) |
Blanco / gris | Conductor de CA conectado a tierra (franjas opcionales) |
Blanco con rayas azules | Circuito de CC conectado a tierra |
Consejo: Comprueba siempre los códigos de color antes de conectar los cables de CC. Esto te ayudará a evitar errores y a mantener tu sistema seguro.
Códigos de color de los cables de datos y Ethernet
Los cables de datos tienen sus propios códigos de color. Los encontrarás en ordenadores, teléfonos y redes. Los colores te ayudan a saber qué cable envía o recibe datos. Los estándares T568A y T568B te muestran cómo usar estos colores.
Aquí hay una tabla con Códigos de color T568A y T568B para cables Ethernet:
Número de PIN | Código de color T568A | Código de color T568B | Signal | Descripción |
|---|---|---|---|---|
1 | Blanco / Verde | Blanco / naranja | Transmitir + (Tx +) | Envía datos |
2 | Verde | Naranja | Transmitir – (Tx -) | Envía datos |
3 | Blanco / naranja | Blanco / Verde | Recibir + (Rx +) | Obtiene datos |
4 | Azul | Azul | Sin usar/PoE | Se utiliza para alimentación a través de Ethernet (PoE). |
5 | Blanco / Azul | Blanco / Azul | Sin usar/PoE | Se utiliza para alimentación a través de Ethernet (PoE). |
6 | Naranja | Verde | Recibir – (Rx –) | Obtiene datos |
7 | Blanco / marrón | Blanco / marrón | Sin usar/PoE | Se utiliza para alimentación a través de Ethernet (PoE). |
8 | Marrón | Marrón | Sin usar/PoE | Se utiliza para alimentación a través de Ethernet (PoE). |
Estos estándares garantizan la compatibilidad de tus cables con todos los dispositivos. El código de colores en los cables de datos facilita la resolución de problemas. Podrás encontrar el cable adecuado rápidamente y realizar cambios sin errores.
La norma ANSI/TIA/EIA-606-B le ayuda a utilizar los mismos códigos de color en todas partes.
Diferentes industrias utilizan diferentes coloresPor lo tanto, siempre revise las normas de su empresa.
El código de colores te ayuda a encontrar los cables rápidamente en caso de emergencia.
Nota: Utilizar los colores correctos del revestimiento de los cables le ayudará a mantener su red segura y fácil de administrar.
Los cables de corriente alterna (CA), corriente continua (CC) y datos utilizan diferentes códigos de color. Cada sistema tiene sus propias reglas. Es fundamental conocer estos códigos para trabajar de forma segura y seguir las normas. Si utiliza el color correcto, protegerá su seguridad y la de sus equipos.
Colores personalizados y aplicaciones especiales
Cuando se utilizan colores personalizados
A veces, los cables tienen colores especiales en su revestimiento. Estos colores ayudan a mantener los cables ordenados y fáciles de encontrar. Usar colores personalizados hace que cada cable se vea diferente, lo que contribuye a la seguridad. La codificación por colores personalizada es importante para sistemas grandes y también es necesaria cuando se deben seguir normas especiales. Se recomienda consultar la normativa local antes de elegir un color. En Estados Unidos, Un color puede significar una cosa.En Europa o Asia, podría significar otra cosa. Consulta siempre la normativa de tu zona. Puedes leer más en https://blog.epectec.com/defining-standard-wire-jacket-colors-in-cables.
Los colores personalizados te ayudan a clasificar los cables..
Hacen que los grandes grupos de cables sean más seguros.
Las normas locales pueden cambiar el significado de los colores.
Necesita Sigue las reglas para evitar errores..
Ve a https://blog.epectec.com/defining-standard-wire-jacket-colors-in-cables para obtener más detalles.
Interpretación de colores no estándar
Algunas empresas utilizan sus propios colores para el revestimiento de los cables. Estos colores no siempre coinciden con los estándar. Se recomienda utilizar el mismo color para cada aplicación en los cables. Esto facilita su reparación y comprobación. En diferentes lugares y aplicaciones pueden utilizarse distintos colores. La siguiente tabla muestra cómo los expertos interpretan los colores no estándar:
Fuente | Lista de verificación |
|---|---|
Romtronic | Los colores no estándar varían según el trabajo y el lugar.Existen reglas, pero no son estrictas. |
Blog de CWS | Usar siempre el mismo color te ayuda a reparar los cables. |
Utilice el mismo color para la misma función en sus cables.
Las reglas de color pueden ser diferentes en otros lugares.
Obtén más información sobre colores no estándar en https://blog.epectec.com/defining-standard-wire-jacket-colors-in-cables.
Requisitos de color específicos de la industria
Algunos trabajos requieren colores específicos para el revestimiento del cable. Los organismos que establecen las normas indican qué colores se deben usar. Estos colores ayudan a garantizar la seguridad y el cumplimiento de la ley. Se ven colores como Rojo, naranja y amarillo para indicar peligro, advertencia y precaución. La tabla a continuación muestra el significado de estos colores:
Categoría de color | Codigo de color | Descripción |
|---|---|---|
Peligro | Rojo | Esto demuestra que existe un gran peligro y que debes tener cuidado. |
Advertencia | Naranja | Te indica que existe un riesgo grave, pero no en este momento. |
Precaución | Amarillo | Significa que debes estar atento a los posibles riesgos. |
Riesgos biológicos | Naranja fluorescente | Se utiliza para riesgos biológicos y peligros especiales. |
Necesitas usar estos colores para superar las inspecciones y mantener los cables seguros. Puedes obtener más información sobre estas reglas en https://blog.epectec.com/defining-standard-wire-jacket-colors-in-cables.
Consejo: Consulta siempre la normativa más reciente antes de trabajar con cables. Seguir las reglas de color te ayudará a evitar errores y a mantenerte seguro. Para más consejos, visita: https://blog.epectec.com/defining-standard-wire-jacket-colors-in-cables.
Para mantener los cables seguros, es importante conocer los códigos de color. Siga las normas adecuadas para el cableado. bridas de cableUtilice fundas y etiquetas para mantener los cables ordenados. Consulte siempre las reglas antes de comenzar. La tabla a continuación muestra cómo las reglas le ayudarán a trabajar con los cables y a evitar errores.
Descripción de la evidencia | Beneficio |
|---|---|
Norma ANSI/TIA/EIA-606-B Proporciona una forma clara de nombrar los cables de red según su función. | Facilita la instalación de los cables y ayuda a solucionar problemas más rápidamente. Además, evita confusiones. |
Las reglas de color ayudan a mantener el orden en lugares con muchos cables. | Te ayudan a mantener los cables en el lugar correcto y evitan que la gente desconecte los equivocados. |
El uso de los mismos códigos de color evita etiquetas erróneas. | Te ayuda a cuidar los cables durante mucho tiempo y garantiza que puedas agregar más cables posteriormente sin problemas. |
Preguntas Frecuentes
¿Qué significan los colores del revestimiento de los cables?
Los colores de la cubierta del cable indican su función. Permiten identificar rápidamente los cables de tierra, neutro y fase, lo que ayuda a trabajar de forma segura.
¿Puedes usar cualquier color para tus cables?
Debes cumplir con las normas y estándares locales. Los colores personalizados ayudan a organizar los cables, pero siempre debes consultar primero las normas de seguridad.
¿Por qué los cables de red tienen diferentes códigos de color?
Los colores de los cables de red facilitan la localización rápida de las conexiones. Se utilizan estándares como T568A/B. Estos códigos garantizan la seguridad y la facilidad de gestión de la red.
