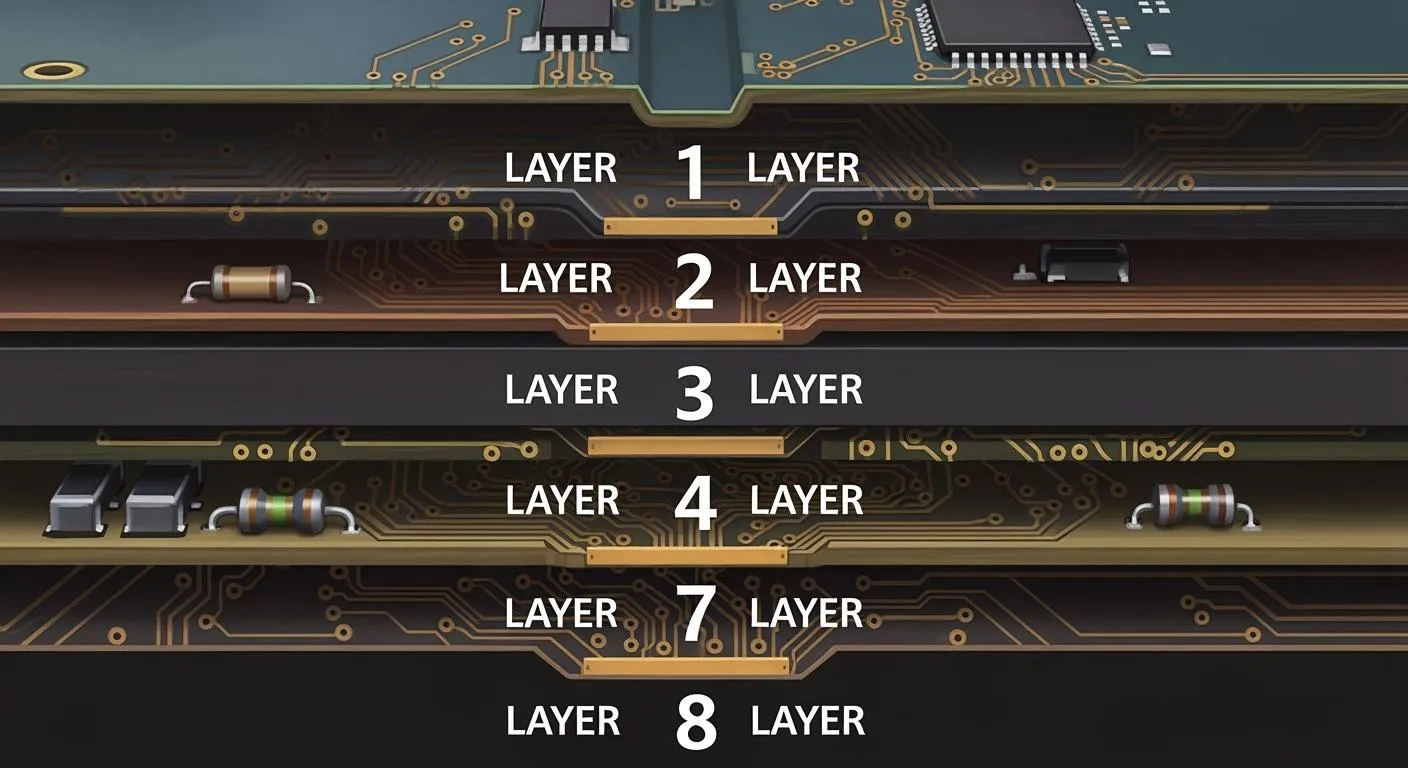

Sie werden feststellen, dass die meisten Leiterplatten eine gerade Anzahl an Lagen aufweisen. Hersteller wählen eine gerade Anzahl aus Gründen der Herstellung, Funktion und Langlebigkeit. Dies ist keine feste Regel, aber mittlerweile üblich. Leiterplatten mit ungerader Lagenzahl gibt es zwar auch, sie sind jedoch selten anzutreffen. Bei der Betrachtung gängiger Leiterplattendesigns finden sich häufig folgende Lagenzahlen:
4-Schichten
6-Schichten
8-Schichten
Hochwertige Geräte verwenden mitunter 18 bis 30 Lagen, immer mit einer geraden Anzahl. Diese Wahlmöglichkeiten tragen zu einer besseren Funktion Ihrer Elektronikprojekte bei.
Wichtige Erkenntnisse
Leiterplatten mit gleichmäßiger Lagenanzahl bleiben stabil. Dies verhindert Verbiegen und Spannungen während der Herstellung. Die Verwendung gleichmäßiger Lagenanzahlen beschleunigt die Leiterplattenfertigung und senkt die Kosten. Beidseitig identische Designs verbessern die Signalübertragung. Dadurch werden Signale gleichmäßiger übertragen und das Rauschen reduziert. Leiterplatten mit ungleichmäßiger Lagenanzahl werden selten verwendet. Ihre Herstellung ist aufwendiger und teurer. robuste und gute LeiterplattenVerwenden Sie eine gerade Anzahl von Ebenen.

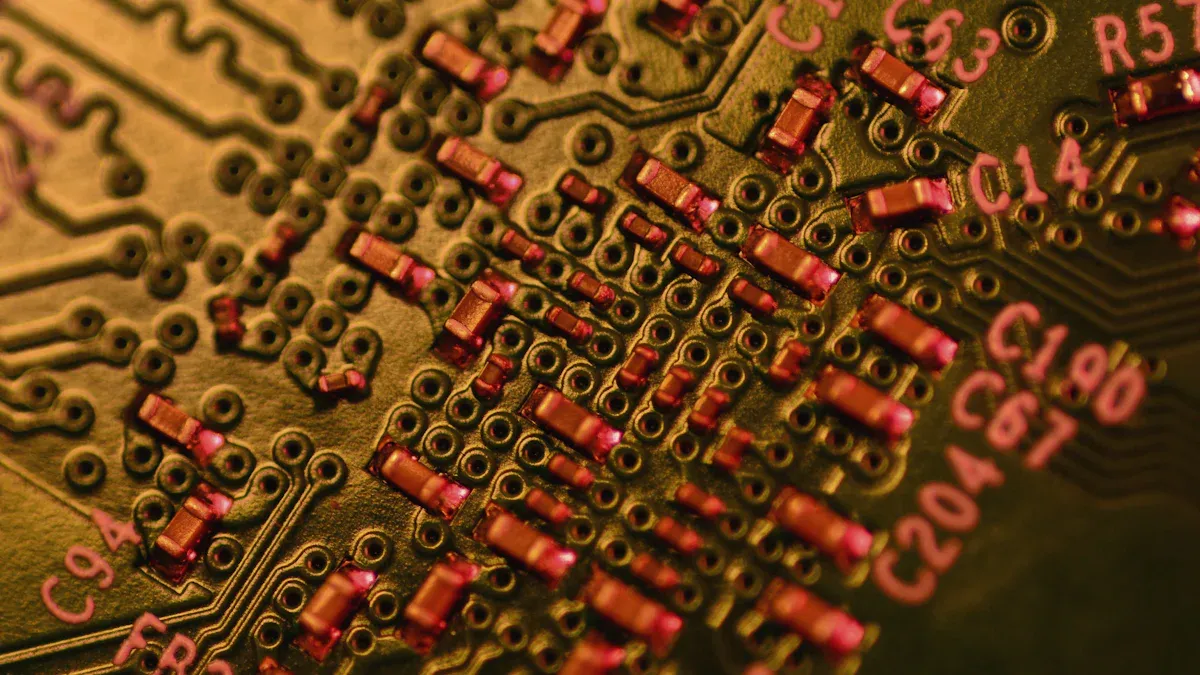

Symmetrie in mehrlagigen Leiterplatten
Gerade Anzahl von Schichten und ausgewogenes Materialgleichgewicht
Bei der Herstellung mehrlagiger Leiterplatten ist ein ausgewogenes Materialverhältnis wichtig. Eine gerade Anzahl von Lagen trägt dazu bei. Jede Lage entspricht einer Lage auf der Rückseite. Dadurch entsteht ein Spiegelbild zur Mitte der Leiterplatte. Spannungen und Wärme werden gleichmäßig verteilt.
Symmetrische Plattenaufbauten verhindern Verformungen und Spannungen. Die Platine dehnt sich auf beiden Seiten gleichmäßig aus und zieht sich gleichmäßig zusammen.
Dadurch wird das Board widerstandsfähiger gegen Hitze und Erschütterungen. Das Board kann Temperaturschwankungen und Bewegungen besser verkraften.
Beim Erstellen des Boards erzielt man konstante Ergebnisse. Symmetrische Designs helfen Ihnen Fehler und Probleme vermeiden.
Bei einer ungeraden Anzahl von Lagen geht die Stabilität verloren. Die Leiterplatte wächst dann möglicherweise nicht überall gleichmäßig. Es können vermehrt Probleme bei der Herstellung auftreten. Aus diesem Grund wählen die meisten Hersteller eine gerade Anzahl von Lagen. Das Ergebnis ist eine robustere und zuverlässigere Leiterplatte.
TIPP: Beim Planen mehrlagiger Leiterplatten sollten Sie immer die Lagen zählen. Ein ausgewogener Lagenaufbau führt zu besseren Ergebnissen und weniger Problemen.
Verformung und strukturelle Stabilität
Verformung ist ein großes Problem bei mehrlagigen Leiterplatten. Das bedeutet, dass sich die Platine verbiegt oder verdreht, anstatt plan zu bleiben. Eine stabile und gerade Leiterplatte ist jedoch wünschenswert. Symmetrie trägt dazu bei.
Asymmetrische Layouts können dazu führen, dass sich die Platine verbiegt, verdreht oder uneben wird. Diese Probleme erschweren die Handhabung und können die Leistungsfähigkeit beeinträchtigen.
Verformungen entstehen, wenn die Platine nicht ausgewuchtet ist. An einigen Stellen baut sich Spannung auf, und die Platine verbiegt sich.
Eine asymmetrische Anordnung kann zu höherer Belastung an einer Stelle führen. Dadurch kann sich das Board verformen oder sogar brechen.
Die geradzahligen Lagen tragen dazu bei, dass die Platte plan bleibt. Studien zeigen, dass sich diese Platten üblicherweise um weniger als 0.7 % durchbiegen. Platten mit ungerader Lagenzahl, insbesondere große, biegen sich oft um mehr als 0.7 % durch. Dies liegt daran, dass die Spannung auf beiden Seiten ungleichmäßig verteilt ist.
Bei der Herstellung von Leiterplatten werden die Lagen unter Druck und Hitze zusammengepresst. Wird dieser Schritt nicht kontrolliert, können sich Lagen lösen, Harzlücken entstehen oder die Lagen passen nicht zusammen. Solche Probleme können zu vorzeitigem Ausfall der Leiterplatte führen. Mit zunehmender Lagenanzahl steigt dieses Risiko. Daher ist das Verständnis von Laminierung und Symmetrie bei mehrlagigen Leiterplatten so wichtig.
Hinweis: Ein symmetrisches Design bei mehrlagigen Leiterplatten sorgt für höhere Stabilität und verlängert die Lebensdauer Ihrer Projekte.
Fertigungseffizienz bei Leiterplatten
Optimierte Produktion mit gleichmäßigen Schichten
Wenn Sie für Ihre Leiterplatte eine gerade Anzahl an Lagen wählen, vereinfachen Sie den Herstellungsprozess erheblich. Sie vermeiden viele Probleme, die bei einer ungeraden Anzahl an Lagen auftreten. Leiterplatten mit gerader Lagenanzahl haben eine ausgewogene StrukturDiese Ausgewogenheit sorgt dafür, dass die Platte während der Produktion flach und stabil bleibt. Sie benötigen keine speziellen Konstruktionsschritte oder zusätzlichen Aufwand, um Verformungen zu beheben. Das spart Zeit und Mühe.
Gleichmäßig geschichtete Leiterplatten verringern das Risiko des Durchbiegens bei zunehmender Dicke der Platine.
Sie erhalten eine bessere Qualitätskontrolle und eine schnellere Produktion.
Eine ausgewogene Laminierung sorgt für Stabilität der Leiterplatte und verhindert Verformungen.
Sie sparen Geld, weil Sie zusätzliche Arbeitsschritte und Reparaturen vermeiden.
Bei der Wahl einer 3-lagigen Leiterplatte ergeben sich größere Herausforderungen. Spezielle Designvorkehrungen sind erforderlich. Diese Schritte sind zeitaufwändiger und erhöhen den Arbeitsaufwand. Leiterplatten mit ungerader Lagenanzahl verbiegen sich häufig, da die Spannung auf beiden Seiten ungleichmäßig ist. Dies kann zu höheren Kosten und mehr Fehlern führen. Mit einer 4-lagigen Leiterplatte hingegen verläuft der Prozess reibungsloser. Hersteller können diese Platinen schneller und mit weniger Problemen fertigen.
Mehrlagige Leiterplatten mit gleichmäßigen Lagen tragen zu einer effizienten Produktion bei. Sie sparen Zeit bei der Fehlerbehebung und der Bearbeitung verzogener Platinen. Sie erhalten ein zuverlässiges Produkt, das Ihre Anforderungen erfüllt.
TIPP: Wenn Sie Zeit und Geld sparen möchten, wählen Sie für Ihr Leiterplattendesign gleichmäßige Lagen. Sie werden bessere Ergebnisse erzielen und weniger Probleme haben.
Fehlerreduzierung und Ertragssteigerung
Sie möchten, dass Ihre Leiterplatte einwandfrei funktioniert und lange hält. Gleichlagige Leiterplatten helfen Ihnen dabei, dieses Ziel zu erreichen. Sie verringern die Fehlerwahrscheinlichkeit während der Fertigung. Sie erzielen höhere Ausbeuten, was mehr einwandfreie Platinen und weniger Ausschuss bedeutet.
Hier ist eine Tabelle, die die Fehlerraten und die Effizienz von Designs mit gerader und ungerader Schichtanzahl vergleicht:
Designtyp | Einfluss der Fehlerrate | Produktionseffizienz |
|---|---|---|
Gleichmäßige Schicht | Geringere Fehlerraten | Höhere Effizienz |
ungerade Schicht | Höhere Fehlerraten | Geringere Effizienz |
Bei der Verwendung von 3-Lagen-Leiterplatten treten mehr Fehler auf. Die Platine kann sich verziehen oder die Qualitätskontrolle nicht bestehen. Die Fehlerbehebung erfordert mehr Zeit. Leiterplatten mit ungerader Lagenanzahl benötigen spezielle Prozesse, was die Produktion verlangsamt und die Kosten erhöht. Zudem werden mehr Arbeitskraft und Material benötigt, was das Budget belastet.
Mehrlagige Leiterplatten mit gleichmäßigen Lagen bieten eine bessere Störfestigkeit. Kupferfolie und Substrat weisen einen stabilen Abstand auf. Diese Konstruktion trägt zu einer schnelleren und verzögerungsärmeren Signalübertragung bei. Das Ergebnis ist eine leistungsfähigere und langlebigere Leiterplatte.
Wenn Sie Ihre Ausbeute verbessern und Fehler reduzieren möchten, verwenden Sie in Ihrem Leiterplattendesign gleichmäßige Lagen. Sie erhalten zuverlässigere Platinen und zufriedenere Kunden.
Hinweis: Die Wahl gleichmäßiger Lagen für Ihre mehrlagigen Leiterplatten hilft Ihnen, kostspielige Fehler zu vermeiden und einen reibungslosen Produktionsablauf zu gewährleisten.
Signalintegrität und Leistung
Gleicher Signalzugriff über alle Schichten hinweg
Sie möchten, dass sich Signale auf Ihrer mehrlagigen Leiterplatte ungehindert ausbreiten können. Die Verwendung einer geraden Lagenanzahl sorgt für eine symmetrische Leiterplatte. Dadurch erreichen alle Signallagen die Masse- und Versorgungsebenen auf demselben Weg. Ungleichmäßige Signalwege werden vermieden. Der Lagenaufbau bleibt symmetrisch, sodass sich Signale auf beiden Seiten mit der gleichen Geschwindigkeit ausbreiten.
Ein symmetrischer Lagenaufbau bei mehrlagigen Leiterplatten bietet viele Vorteile:
Die Dicke des Dielektrikums und die Kupferverteilung bleiben gleich. Das bedeutet, dass die Signalschichten … stationäre Impedanz, was für Hochgeschwindigkeitssignale erforderlich ist.
Sie reduzieren Übersprechen. Masseflächen liegen symmetrisch neben den Signalebenen. Dies schirmt jede Signalebene ab und sorgt für saubere Signale.
Sie reduzieren elektromagnetische Störungen. Signale folgen einem gleichmäßigen Rückweg, sodass Ihre Leiterplatte besser für Hochfrequenzanwendungen geeignet ist.
Beim Design einer mehrlagigen Leiterplatte ist es wichtig, dass jedes Signal verlust- und verzögerungsfrei an seinem Bestimmungsort ankommt. Eine symmetrische Struktur trägt dazu bei. Sie erzielen eine hohe Leistungsfähigkeit und reduzieren Signalprobleme.
TIPP: Überprüfen Sie stets den Leiterbahnaufbau auf Symmetrie. Symmetrische Mehrlagen-Leiterplatten tragen dazu bei, dass Signale stark und klar bleiben.
Kontrollierte Impedanz im Leiterplattendesign
Die Impedanzkontrolle ist bei der Entwicklung mehrlagiger Leiterplatten von großer Bedeutung. Die Impedanz muss über alle Lagen hinweg konstant sein. Eine gerade Lagenanzahl erleichtert dies. Die Struktur bleibt ausgewogen, und der Lagenaufbau gewährleistet einen stabilen Signalfluss.
Hier einige wichtige Punkte zu Impedanz und Signalverlust in mehrlagigen Leiterplatten:
Die Leiterbahnbreite beeinflusst die Impedanz im Single-Ended- und Differenzialbetrieb. Um eine konstante Impedanz zu gewährleisten, müssen Leiterbahnabstand und Substratdicke angepasst werden.
Der höchste Übersprechkoeffizient ändert sich mit dem Leiterbahnabstand. Durch eine gute Konstruktion lassen sich Übersprechen und Signalverluste reduzieren.
Die elektrostatische Kapazität in differenziellen Verdrahtungen sinkt in Schlitzabschnitten im Vergleich zu geschlossenen Flächen. Dies beeinflusst das Übersprechen auf Ihrer Leiterplatte.
Ein symmetrischer Leiterbahnaufbau ermöglicht eine bessere Impedanzkontrolle. Die Kupfer- und Dielektrikumsdicke bleibt über alle Lagen hinweg gleichmäßig. Ihre mehrlagige Leiterplatte eignet sich optimal für Hochgeschwindigkeitssignale und anspruchsvolle Schaltungen. Signalverluste werden vermieden und die einwandfreie Funktion Ihrer Leiterplatte sichergestellt.
Hinweis: Die kontrollierte Impedanz in mehrlagigen Leiterplatten hilft Ihnen beim Bau robuster, leistungsstarker elektronischer Geräte.
Ungerade Lagen-Leiterplatten und ihre Herausforderungen
Fertigungsprobleme bei ungeraden Lagen
Bei der Verwendung von Leiterplatten mit ungerader Lagenzahl treten zahlreiche Probleme auf. Die Ausrichtung erfordert höchste Sorgfalt. Sind Bohrungen und Durchkontaktierungen nicht deckungsgleich, kann die Leiterplatte ausfallen. Leiterplatten mit ungerader Lagenzahl können sich verbiegen oder verdrehen. Diese Probleme erschweren die Verwendung der Leiterplatte erheblich.
Hier ist eine Tabelle, die die Hauptprobleme aufzeigt:
Herausforderung | Beschreibung |
|---|---|
Die Bohrungen und Durchkontaktierungen müssen exakt ausgerichtet werden. Fehler können zu Stromflussproblemen und Verbiegungen führen. | |
Erhöhte Fertigungskosten | Sie geben mehr Geld für Material und Arbeit aus. Mehr Schichten bedeuten höhere Kosten. |
Schwierige Reparatur | Wenn man Fehler im Inneren findet, lassen sie sich nicht so einfach beheben. Reparaturen sind nahezu unmöglich. |
Leiterplatten mit ungerader Lagenzahl weisen mehr Defekte auf. Spezielle Klebeschritte sind erforderlich, was die Fertigungsgeschwindigkeit verringert. Insbesondere bei großen Leiterplatten ist es schwieriger, eine ebene Oberfläche zu gewährleisten. Die Anforderungen der IPC600-Normen für Ebenheit werden möglicherweise nicht erfüllt.
Hinweis: Das Design von mehrlagigen Leiterplatten mit ungerader Anzahl an Lagen erfordert zusätzliche Arbeitsschritte. Diese Schritte sind zeitaufwändiger und kostspieliger.
Warum ungerade Lagen-Leiterplatten selten sind
Ungewöhnliche Lagen auf Leiterplatten sind in den meisten Produkten unüblich. Hersteller meiden sie aus verschiedenen Gründen. Ungewöhnliche Lagen sind in der Herstellung teurer. Spezielle Laminierungsschritte sind erforderlich, die wiederum zu mehr Fehlern und Verformungen führen können. Außerdem verlangsamt sich die Montage. Spezialwerkzeuge und -verfahren reduzieren die Fertigungsgeschwindigkeit.
Hier ist eine Tabelle, die Leiterplatten mit ungerader und gerader Lage vergleicht:
Leiterplattentyp | Herstellungskosten | Design | Häufigkeit der Nutzung |
|---|---|---|---|
ungerade Schicht | Teurer | Kompliziert | Weniger häufig |
Gleichmäßige Schicht | Kostengünstig | Einfachere | Häufiger |
Die meisten Hersteller bevorzugen einen ausgewogenen Lagenaufbau. Leiterplatten mit gerader Lagenzahl bieten eine höhere Stabilität und vereinfachen die Fertigung. Leiterplatten mit ungerader Lagenzahl kommen in Sonderfällen zum Einsatz. Tragbare Geräte, medizinische Implantate und Fahrzeugsensoren verwenden mitunter Leiterplatten mit ungerader Lagenzahl. Diese Leiterplatten erfordern spezielle Formen oder Gewichtsbeschränkungen.
TIPP: Für eine stabile Leiterplatte wählen Sie einen ausgewogenen Lagenaufbau mit einer geraden Anzahl an Lagen. So sparen Sie Geld und erzielen bessere Ergebnisse.
Für Ihre Leiterplatte sollten Sie eine gerade Anzahl an Lagen wählen. Dies trägt zu einer stabilen und einwandfreien Funktion bei. Die meisten Hersteller empfehlen diese Methode. Sie verhindert ein Durchbiegen der Leiterplatte und spart Kosten durch die Vermeidung von Fehlern. Leiterplatten mit ungerader Lagenzahl sind zwar erhältlich, aber teurer und schwieriger zu entwickeln. Man sieht sie daher selten. Planen Sie Ihre nächste Leiterplatte sorgfältig und berücksichtigen Sie dabei Platz- und Leistungsbedarf. Denken Sie auch an mögliche spätere Änderungen. Achten Sie stets darauf, dass Ihre Leiterplatte robust ist und zuverlässig funktioniert.
FAQ
Warum sieht man so selten Leiterplatten mit ungerader Lagenanzahl?
Leiterplatten mit ungerader Lagenanzahl sind selten, da sie sich leichter verbiegen. Die Herstellung gestaltet sich für Hersteller schwieriger. Außerdem sind sie teurer. Die meisten Unternehmen bevorzugen Leiterplatten mit gerader Lagenanzahl, da diese eine höhere Stabilität und geringere Kosten bieten.
Kann man auch eine ungerade Anzahl von Ebenen verwenden?
Sie können zwar eine ungerade Anzahl von Lagen verwenden, stoßen dabei aber auf mehr Probleme. Ihre Platine kann sich verziehen oder Tests nicht bestehen. Die meisten Experten empfehlen daher, für bessere Ergebnisse eine gerade Anzahl von Lagen zu verwenden.
Was ist die gängigste Lagenanzahl bei Leiterplatten?
Leiterplatten bestehen häufig aus 2, 4, 6 oder 8 Lagen. Vier- und sechslagige Leiterplatten sind besonders beliebt. Die Anzahl der Lagen richtet sich nach den Anforderungen Ihrer Schaltung.
Bedeutet mehr Schichten eine bessere Leistung?
Bei komplexen Schaltungen können zusätzliche Lagen hilfreich sein. Man erhält eine bessere Signalsteuerung und weniger Störungen. Lagen sollten jedoch nur dann hinzugefügt werden, wenn die Schaltung sie benötigt.
Wie zählt man die Lagen einer Leiterplatte?
Sie zählen jede Kupferlage Ihrer Leiterplatte. Beispielsweise besteht eine vierlagige Leiterplatte aus vier Kupferschichten. Signal- und Stromversorgungslagen werden dabei mitgezählt.
