Die Ebenheitsstandards für Leiterplatten sind für eine gute Leistung von entscheidender Bedeutung. Krümmung und Verdrehung sind mögliche Verformungen einer Leiterplatte. Eine Krümmung liegt vor, wenn sich die Leiterplatte entlang ihrer Länge krümmt. Eine Verdrehung liegt vor, wenn die Ecken auf unterschiedlichen Höhen liegen. Diese Probleme können die Montage erschweren und die Funktion der Leiterplatte beeinträchtigen. Die IPC-6011-Norm besagt, dass Schaltkreise ausgewogen und auf beiden Seiten gleich aufgebaut sein sollten. Dies hilft, Krümmung und Verdrehung zu vermeiden. Ab einem Kupfergewicht von 3 oz/ft² sind strengere Regeln erforderlich. Die Ebenheitskontrolle hält die Leiterplatte stabil und macht zusätzliche Stützteile überflüssig.
Durch Biegung und Drehung wird die Ebenheit einer Leiterplatte verändert und darüber entschieden, ob die Leiterplatte den strengen Industrievorschriften entspricht.
Wichtige Erkenntnisse
Durchbiegungen und Verdrehungen verbiegen sich Leiterplatten, was ihre Funktion beeinträchtigen kann. Daher ist es wichtig, diese zu kontrollieren. – Mit IPC-TM-650-Werkzeugen lässt sich die Ebenheit frühzeitig prüfen. So lassen sich Probleme schnell erkennen und die Leiterplatten entsprechen den Vorschriften. – Die Herstellung von Leiterplatten mit gleichmäßigem Kupfer und intelligenten Bauteilstellen verhindert Verbiegungen und Verdrehungen. – Die Wahl guter Materialien und der richtigen Dicke verleiht Leiterplatten Stabilität. Dadurch verbiegen sie sich weniger leicht durch Hitze oder Wasser. – Eine gute Kommunikation zwischen Herstellern und Kunden hilft, Probleme schneller zu beheben und die Leiterplatten zu verbessern.
PCB-Ebenheitsstandards
Bogen und Drehung
Die Ebenheit einer Leiterplatte gibt an, wie glatt und eben die Platine ist. Krümmung und Verdrehung sind die Hauptursachen für den Verlust der Ebenheit einer Platine. Eine Krümmung entsteht, wenn alle vier Ecken die Tischplatte berühren, die Mitte aber nach oben zeigt. Eine Verdrehung entsteht, wenn sich drei Ecken berühren, eine jedoch höher oder tiefer liegt. Diese Probleme können bei der Herstellung der Platine auftreten, insbesondere nach dem Erhitzen. Die Krümmung kann bis zu 0.47 mm betragen und verändert sich je nach Platinenmaterial und Hitze. Eine Verdrehung entsteht, wenn sich die Platine diagonal dreht, sodass eine Ecke nach oben oder unten zeigt.
Krümmung und Verdrehung folgen keinem normalen Muster. Unterschiedliche Materialien und Hitze beim Löten verursachen diese Veränderungen. Krümmung und Verdrehung werden mit speziellen Methoden überprüft. Dazu werden die Platine betrachtet, Ebenheitsmessgeräte und manchmal 3D-Scans verwendet. Regeln wie IPC-TM-650 2.4.22 erklären, wie Platinen hinsichtlich Krümmung und Verdrehung gemessen und geprüft werden.
Die folgende Tabelle zeigt die maximal zulässige Biegung und Drehung für jeden Boardtyp:
Board-Typ | Maximale Biegung und Drehung (%) |
|---|---|
Mit oberflächenmontierten Geräten | 0.75% |
Ohne SMD | 1.5% |
Diese Grenzwerte ergeben sich aus den Vorschriften IPC 2422-1 und IPC 2422-2. Sie stellen sicher, dass die Platinen auch dann einwandfrei funktionieren, wenn sie sich ein wenig verbiegen.
Warum Flachheit wichtig ist
Die Ebenheit ist für die Funktion einer Leiterplatte von entscheidender Bedeutung. Verbiegungen und Verdrehungen können die Platzierung von Bauteilen auf der Platine erschweren. Ist die Platine nicht eben, passen die Bauteile möglicherweise nicht richtig und das Lot haftet nicht gut. Dies kann zu Unterbrechungen oder Schwachstellen führen.
Studien zeigen, dass flache Leiterplatten länger halten und besser funktionieren. Zu starke Biegung oder Verdrehung belastet die Lötstellen. Die Art und Weise der Befestigung der Leiterplatte, z. B. die Position der Schrauben, beeinflusst deren Biegung. Schrauben, die weit von wichtigen Teilen entfernt sind, tragen zu einer längeren Lebensdauer der Lötstellen bei. Verbinden Schrauben die Leiterplatte mit Teilen, die sich bei Hitze unterschiedlich ausdehnen, können Lötstellen bis zu 60 % früher brechen. Tests und Computermodelle zeigen, dass sich durch die Montagepläne die Rissbildung und die Lebensdauer der Lötstellen ändern.
Forscher fanden heraus, dass flachere Leiterplatten bessere Ergebnisse bei der Herstellung von Leiterplatten liefern. Leiterplatten mit geringerer Koplanarität weisen weniger Lötprobleme auf. Beispielsweise liegt bei einer Koplanarität von 0.177 mm die Wahrscheinlichkeit einer offenen Lötstelle bei etwa 1 %. Leiterplatten, die die Tests bestehen, sind in der Regel flacher als solche, die sie nicht bestehen. Auch die Position der Leiterplatte auf dem Panel und die Art und Weise, wie sie abbricht, spielen eine Rolle, Kupferverteilung und Material ändern jedoch nicht viel.
Bei der Kontrolle von Biegung und Drehung geht es nicht nur darum, Regeln zu befolgen. Sie trägt dazu bei, dass jede Leiterplatte im Alltag einwandfrei funktioniert und länger hält.
Messmethoden
IPC-TM-650
Ingenieure prüfen die Ebenheit einer Leiterplatte auf unterschiedliche Weise. Der Standard IPC-TM-650 beschreibt die Prüfung auf Biegung und Verwindung. Dazu legt man die Platine auf eine ebene Fläche. Anschließend misst man die höchsten und tiefsten Punkte. Dazu werden Werkzeuge oder Spezialkameras verwendet. Gängige Verfahren sind Schattenmoiré, Streifenprojektion und konfokale Messung. Mit diesen Werkzeugen lassen sich sehr kleine Höhenänderungen erkennen, manchmal nur 5 Mikrometer. Manche Designer wünschen sich sogar noch genauere Messungen, beispielsweise auf 1 oder 3 Mikrometer.
Um die Ebenheit zu messen, müssen Sie einige Schritte befolgen:
Backen Sie das Brett zuerst, um das Wasser zu entfernen.
Streichen Sie die Tafel weiß, damit die Kameras sie besser sehen können.
Schneiden Sie das Brett so zu, dass es in den Ofen passt.
Platzieren Sie Thermoelemente in der Nähe des Testbereichs, aber nicht darin.
Verwenden Sie eine langsam ansteigende Wärme zwischen 0.5 °C und 1.0 °C pro Sekunde.
Der IPC-TM-650-Standard schreibt außerdem vor, große Platten vor dem Zuschneiden in kleinere Platten zu prüfen. So wird sichergestellt, dass alle Platten vor dem Zusammenbau einwandfrei sind.
Akzeptable Grenzwerte
Es gibt klare Regeln für die Ebenheit eines Bretts. Die richtigen Werte hängen von der Art des Bretts und seinem Verwendungszweck ab. Die folgende Tabelle zeigt die wichtigsten Grenzwerte:
Board-Typ | Bogen- und Drehungsgrenze (%) |
|---|---|
Oberflächenmontierte Leiterplatten | 0.75 |
Andere Boardtypen | 1.5 |
Platten müssen außerdem die richtige Dicke und glatte Kanten aufweisen. Bei einer Dicke von mehr als 31 mils muss die Abweichung von der Solldicke innerhalb von ±10 % liegen. Dünnere Platten dürfen nur um ±3 mils abweichen. Biegt sich eine Platte mehr als 0.75 %, ist sie für die meisten Anwendungen nicht geeignet. Diese Regeln tragen dazu bei, dass Platten bei Herstellung und Verwendung einwandfrei funktionieren.
Durch die Durchführung dieser Biege- und Torsionstests können Unternehmen Boards herstellen, die den Regeln entsprechen und weniger häufig versagen.

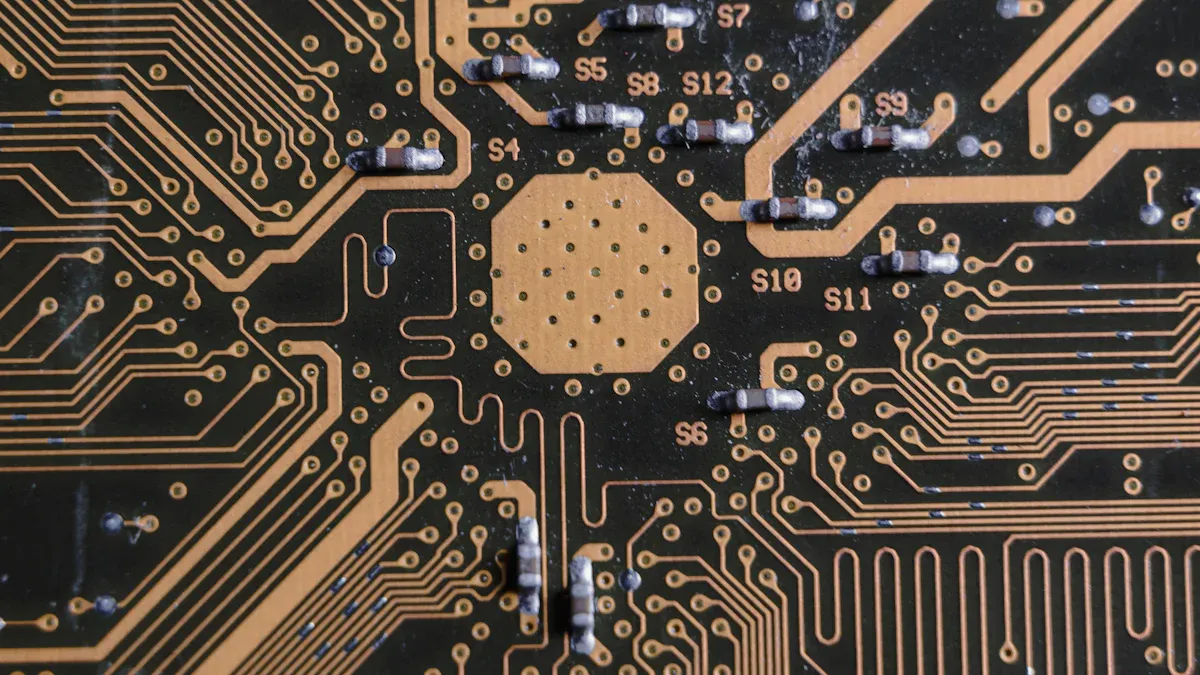

Einflussfaktoren auf die Ebenheit von Leiterplatten
Design und Layout
Design und Layout einer Leiterplatte beeinflussen ihre Planheit. Ingenieure achten darauf, den Kupferanteil auf beiden Seiten gleichmäßig zu halten. Ist eine Seite zu kupferhaltig, kann sich die Platine verbiegen. Dies geschieht beim Abkühlen der Platine. Ein ausgewogener Stapelaufbau hilft, dieses Problem zu vermeiden. Leiterbahnen und Flächen werden so platziert, dass die Spannung verteilt wird. Große Ausschnitte oder Schlitze können Schwachstellen bilden. Diese Schwachstellen erhöhen die Wahrscheinlichkeit von Verbiegungen oder Verdrehungen während der Laminierung. Auch die Platzierung von Bauteilen und Löchern spielt eine Rolle. Ein gutes Design verhindert ein Verbiegen. Dadurch funktioniert die Platine besser und hält länger.
Tipp: Wenn Sie das Kupfer gleichmäßig halten und die Teile an geeigneten Stellen platzieren, können Sie Verbiegungen und Verdrehungen vermeiden, wenn Herstellung einer Leiterplatte.
Materialien und Dicke
Die Wahl des Materials und der Dicke bestimmen, wie flach die Leiterplatte wird. Verschiedene Materialien reagieren unterschiedlich auf Hitze und Wasser. FR4, Teflon und flexible Substrate haben jeweils besondere Eigenschaften. FR4 hat einen mittleren Wärmeausdehnungskoeffizienten, Teflon hingegen ist deutlich höher. Flexible Substrate benötigen besondere Sorgfalt, um flach zu bleiben. Wenn diese Materialien beim Laminieren heiß werden, dehnen und schrumpfen sie unterschiedlich schnell. Dies kann dazu führen, dass sich die Leiterplatte verbiegt oder verdreht.
Auch die Dicke des Bretts spielt eine große Rolle. Dünne Bretter verbiegen oder verdrehen sich leichter. Dicke Bretter verbiegen sich weniger stark, können aber zu steif sein. Die folgende Tabelle zeigt, wie Material und Dicke die Ebenheit und Toleranz beeinflussen:
Parameter | Beschreibung | Auswirkungen auf die Ebenheit und Toleranzen von Leiterplatten |
|---|---|---|
Medientyp | FR4, Teflon, flexible Substrate | Unterschiedliche Wärmeausdehnungskoeffizienten (CTE) führen dazu, dass sich die Platten verziehen oder schrumpfen; Teflon lässt sich schwerer flach halten, flexible Substrate benötigen besondere Pflege |
Dickenbereich (mm) | 0.2-0.4 | ±0.1 mm Toleranz; dicke Bretter verlieren an Flexibilität, dünne sind schwach |
Dickenbereich (mm) | 0.5-1.0 | ±0.2 mm Toleranz; dicke Platinen verlangsamen Hochgeschwindigkeitssignale, dünne sind nicht stabil |
Dickenbereich (mm) | 1.0-1.5 | ±0.3 mm Toleranz; dicke Platinen sind schwer zu montieren, dünne können brechen |
Auswirkungen der thermischen Ausdehnung | FR4 (14–16 ppm/°C), Teflon (30–40 ppm/°C), Polyimid (10–20 ppm/°C) | Ein höherer CTE bedeutet mehr Verformung, was die Ebenheit beeinträchtigt |
Umweltfaktoren | Temperatur Feuchtigkeit | Hitze und Wasser lassen Bretter sich ausdehnen, schrumpfen oder verziehen |
Herstellungsprozess | Thermische Belastung beim Reflow-Löten | Ungleichmäßige Kühlung führt zum Verbiegen von Platinen und Verschieben von Teilen |
Ingenieure wählen Materialien und Dicken basierend auf den Anforderungen der Leiterplatte aus. Sie berücksichtigen auch, wie sich diese Entscheidungen auf Biegung und Verwindung während der Herstellung und Nutzung der Platine auswirken.
Ebenenanzahl
Die Anzahl der Lagen einer Leiterplatte beeinflusst deren Biegung. Mehr Lagen bedeuten mehr Laminierungsschritte. Jeder Schritt erfordert Hitze und Druck. Diese Schritte können dazu führen, dass sich die Platine verbiegt oder verdreht, wenn sie nicht ausbalanciert sind. Mehr Lagen können mehr Spannung bedeuten. Wenn die Lagen nicht die gleiche Dicke oder Art haben, kann sich die Platine nach der Laminierung verbiegen.
Designer verwenden hierfür gleichmäßige Stapel. Sie gleichen die Schichten oberhalb und unterhalb der Mitte an. Dadurch bleibt die Platte während der Herstellung flach. Ist der Stapel nicht gleichmäßig, kann sich die Platte beim Laminieren verbiegen. Die Planung der Anzahl der Schichten und des Stapels hilft, Verbiegungen und Verdrehungen zu vermeiden.
Herstellungsprozess
Die Herstellung der Leiterplatte beeinflusst ihre endgültige Ebenheit. Jeder Schritt, wie Laminieren und Löten, kann Probleme verursachen. Beim Laminieren werden Hitze und Druck verwendet, um die Schichten miteinander zu verbinden. Ungleichmäßige Hitze oder Druck können die Leiterplatte verbiegen. Auch ungleichmäßiges Abkühlen nach dem Laminieren führt zu Verbiegungen. Beim Reflow-Löten erwärmt sich die Leiterplatte erneut. Diese Hitze kann zu einer Verbiegung der Leiterplatte führen, insbesondere wenn die Materialien unterschiedlich schnell wachsen.
Hersteller ergreifen sorgfältige Maßnahmen, um diese Probleme zu vermeiden. Sie überwachen Hitze und Druck während der Laminierung. Vor dem Löten werden die Leiterplatten getrocknet. Diese Maßnahmen verhindern Verbiegungen und Verdrehungen. Die Teams überprüfen die Ebenheit während der Herstellung mehrmals. Frühe Kontrollen decken Probleme auf, bevor der nächste Schritt erfolgt. Eine gute Prozesskontrolle hält die Leiterplatte eben und verringert das Risiko von Problemen.
Hinweis: Es ist sehr wichtig, den Prozess während der Herstellung und Laminierung gleichmäßig zu halten, um ein Verbiegen und Verdrehen jeder Leiterplatte zu verhindern.
Sicherstellung der PCB-Konformität
Praxisbeispiele
Hersteller verwenden verschiedene Methoden, um die Flachheit der Leiterplatte zu gewährleisten. Sie wählen Oberflächenveredelungen wie ENIG oder ENEPIG. Diese Oberflächen sorgen dafür, dass die Pads gleichmäßig und stabil bleiben. Trockenfilm-Lötmasken können Leiterplatten sehr flach machen, bis zu 5–7 Mikrometer. Ingenieure entwerfen beidseitig gleiche Stapel. Sie gleichen Kupfer aus, um Verbiegungen und Verdrehungen zu vermeiden. Leere Kupferstellen werden aufgefüllt, um eine gleichmäßige Beschichtung zu gewährleisten. Beim Laminieren werden Hitze und Druck überwacht, um Verformungen zu vermeiden. Die folgende Tabelle listet einige wichtige Zahlen auf:
Aspekt | Details / Numerische Benchmarks |
|---|---|
IPC-Verzugsgrenzen | 0.1 % für Bretter der Klasse 3; 0.05 % für Klasse 4; 0.2 % für Klasse 1 |
Kerndicke | 1.6 mm sorgen dafür, dass große Platten über 400 mm steif bleiben |
Kupferverteilung | Ausgewogenes Kupfer senkt das Verformungsrisiko um 15–20 % |
Materialauswahl | High-Tg FR-4 (>170°C) oder Polyimid (bis 260°C) reduziert die Ausdehnung um ca. 20% |
Tipp: Durch die frühzeitige Zusammenarbeit mit Herstellern und die schnelle Herstellung von Testplatinen können bis zu 80 % der Ebenheitsprobleme entdeckt werden, bevor viele Platinen hergestellt werden.
Hersteller-Kunden-Kommunikation
Eine gute Kommunikation zwischen Herstellern und Kunden hilft PCB-KonformitätBeide Seiten sollten sich vor der Herstellung der Leiterplatten auf die Ebenheitsregeln einigen. Der Austausch von Stapelplänen, Materialauswahl und Laminierungsschritten verhindert Überraschungen. Hersteller können Computertests zeigen, um das Verhalten der Leiterplatte bei der Montage zu erklären. Kunden sollten die Hersteller über alle beim Test festgestellten Probleme informieren. Diese Teamarbeit trägt dazu bei, sowohl Design- als auch Fertigungsschritte zu verbessern.
Regelmäßige Meetings halten alle auf dem Laufenden.
Durch die Weitergabe von Testergebnissen und Proben können Probleme schnell behoben werden.
Wenn man über Probleme bei der Herstellung spricht, können diese schneller behoben werden.
Probleme beheben
Treten Probleme mit der Ebenheit auf, ergreifen die Teams Maßnahmen, um diese zu beheben. Zunächst prüfen sie, ob das Kupfer gleichmäßig verteilt und der Stapel gleichmäßig ist. Anschließend prüfen sie, ob die richtigen Materialien und Stärken verwendet wurden. Wenn Laminierung oder Löten das Problem verursacht haben, ändern sie die Prozesseinstellungen. Manchmal verwenden sie bei der Montage spezielle Halterungen, um ein Verbiegen der Platinen zu verhindern. Fallstudien zeigen, dass sich schwerwiegende Probleme durch das Ausprobieren neuer Designs oder durch Änderungen an der Befestigung von Teilen beheben lassen. So wurde beispielsweise in einem europäischen Sensorprojekt durch das Testen dreier neuer Designs eine bessere Ebenheit erzielt. Dies ermöglichte die Herstellung weiterer Platinen. Bei medizinischen Geräten führten die Herstellung vieler Testplatinen und die Unterstützung beim Design zu besseren Ergebnissen und stabileren Platinen.
Teams, die Probleme frühzeitig erkennen und ihre Prozesse verbessern, haben weniger Probleme mit der Ebenheit und eine bessere Leiterplattenleistung.
Die Kenntnis von Leiterplattennormen und deren Einfluss auf die Qualität hilft Ingenieuren bei der Herstellung hochwertiger Produkte. Gutes Design, die Auswahl der richtigen Materialien und sorgfältige Vorgehensweisen verhindern ein Verbiegen der Leiterplatten. Dies erleichtert auch die Platzierung von Bauteilen auf der Leiterplatte. Die folgende Tabelle zeigt zwei Möglichkeiten zum Trennen von Leiterplatten. Sie zeigt, wie sich die Kanten und die Belastung beider Methoden verändern:
Aspekt | Stempelloch-Nutzentrennung | V-Scoring-Nutzentrennung |
|---|---|---|
Prozesskosten | Günstig und einfach zu machen | Teuer und erfordert mehr Arbeit |
Nutzentrennqualität | Die Kanten sind rau und müssen zugeschnitten werden | Die Kanten sind glatt und sehen gut aus |
Nutzentrennungsspannung | Wenig Belastung, gut für zerbrechliche Teile | Große Belastung, daher brauchen Teile Schutz |
Design-Flexibilität | Funktioniert für viele Formen und Designs | Funktioniert nur für einfache, regelmäßige Formen |
Geeignete Szenarien | Gut für kleine Arbeiten und Testplatinen | Am besten für die Herstellung vieler Bretter, die flach sein müssen |
Weitere Informationen finden Sie in den Regeln IPC-6012 und IPC-2221. Regelmäßiges Überprüfen der Boards und Zusammenarbeit tragen dazu bei, dass alle Beteiligten bessere Ergebnisse erzielen.
FAQ
Was führt dazu, dass eine Leiterplatte ihre Ebenheit verliert?
Viele Faktoren können dazu führen, dass eine Leiterplatte uneben bleibt. Ungleichmäßig verteiltes Kupfer kann die Platte verbiegen. Auch die Wahl falscher Materialien kann Probleme verursachen. Hitze während der Herstellung kann zu Verbiegungen oder Verdrehungen führen. Designer und Hersteller müssen diese Faktoren beachten, um die Platte eben zu halten.
Wie messen Ingenieure die Ebenheit von Leiterplatten?
Ingenieure verwenden spezielle Werkzeuge, um die Ebenheit zu prüfen. Einige Werkzeuge sind Schattenmoiré, Streifenprojektion und konfokale Messung. Sie folgen den Regeln der IPC-TM-650. Die Platine wird auf einen flachen Tisch gelegt. Anschließend werden die höchsten und tiefsten Stellen geprüft. So wird sichergestellt, dass die Platine für den Einsatz geeignet ist.
Was passiert, wenn eine Leiterplatte die Ebenheitsstandards nicht erfüllt?
Wenn eine Leiterplatte nicht flach genug ist, kann das Probleme verursachen. Bauteile passen möglicherweise nicht richtig auf die Platine. Lötstellen können brüchig werden und brechen. Dies kann dazu führen, dass die Platine nicht mehr funktioniert oder nicht mehr lange hält. Hersteller müssen das Problem beheben, bevor sie die Platine verwenden.
Können Designänderungen die Ebenheit der Leiterplatte verbessern?
Ja, Designänderungen können dazu beitragen, die Platinen flach zu halten. Ingenieure gleichen die Kupferschichten aus und wählen hochwertige Materialien aus. Sie planen den Stapel gleichmäßig. Sie verzichten auf große Ausschnitte und platzieren die Bauteile gezielt. Diese Maßnahmen verhindern Verbiegungen und Verdrehungen bei der Platinenherstellung.
