Wie viel kostet eine Stunde ungeplanter Stillstand Ihre Fabrik? Oft sind es Tausende von Euro. In der industriellen Automatisierung bedeutet „zuverlässig“ hohe mittlere Betriebsdauer zwischen Ausfällen (MTBF) und niedrige mittlere Reparaturzeit (MTTR). Ein Elektromotor mit über 15 kW kann mit vorausschauender Wartung eine MTBF von 10,800 bis 14,000 Stunden erreichen . Zudem müssen Sicherheitsvorschriften eingehalten werden. Dieser Artikel beleuchtet die wichtigsten Aspekte für die Entwicklung automatisierter Steuerungssysteme. Sie erfahren, wie sich die einzelnen Komponenten Ihrer industriellen Automatisierungs- und Steuerungssysteme auf die Zuverlässigkeit auswirken. Ihre Steuerungen in der industriellen Automatisierung beeinflussen die Leistung. Sensoren, Regler und industrielle Steuerungssysteme sind gleichermaßen wichtig. Ihre Automatisierungsentscheidungen bestimmen die Laufzeit des Systems. Moderne industrielle Automatisierungslösungen unterstützen intelligente Fabriken. Sie kombinieren Steuerungssysteme mit leistungsstarken Reglern und Kontrollen. Ziel ist ein unterbrechungsfreier und störungsfreier Betrieb.
Wichtige Erkenntnisse
Dank des modularen Hardware-Designs können Sie Teile hinzufügen oder austauschen, ohne das System auszuschalten.
Sicherheitsstandards wie SIL und PL benötigen Ersatzteile und Kontrollmechanismen, um zuverlässig zu funktionieren.
Eine übersichtliche Anordnung der Bedienfelder und getrennte Kabel verhindern Wärmestau und reduzieren Signalstörungen.
Netzwerkredundanz mit Ringkonfigurationen oder PRP sorgt dafür, dass Systeme auch bei einem Ausfall ohne Ausfallzeiten weiterlaufen.
Maßnahmen zur Signalintegrität und Cybersicherheit tragen dazu bei, Ihr Steuerungssystem vor Fehlern zu schützen.

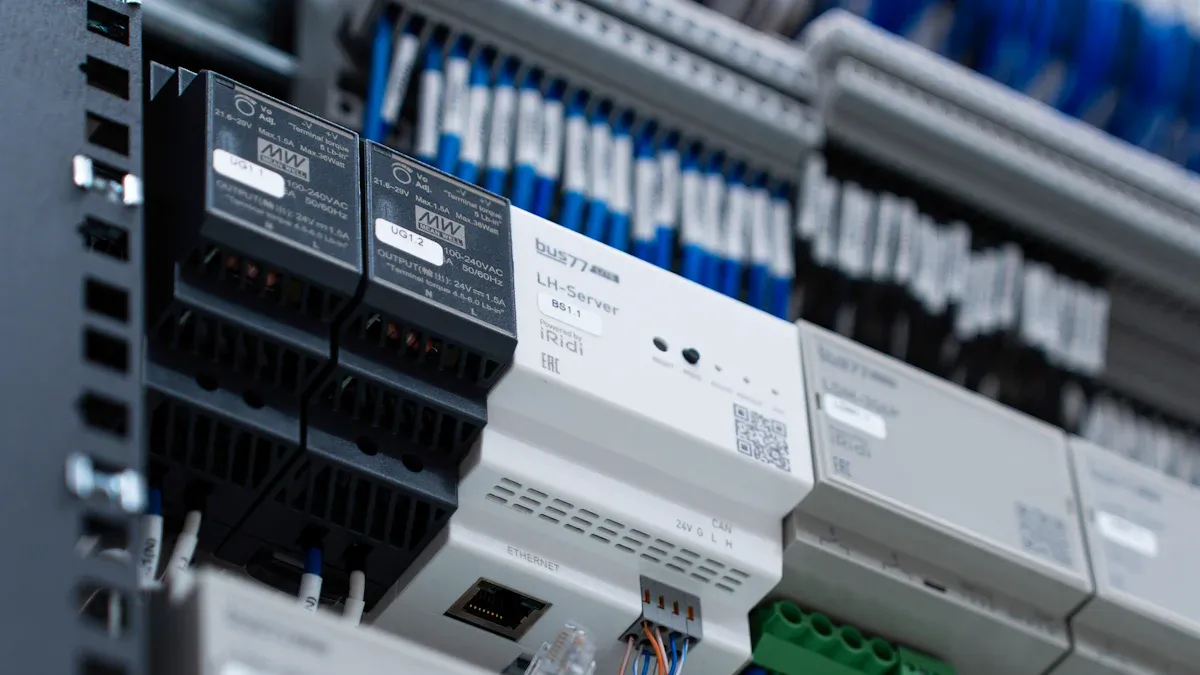

Kernkomponenten von industriellen Automatisierungs- und Steuerungssystemen
Jedes zuverlässige automatisierte Steuerungssystem basiert auf vier Hardware-Säulen: Sensoren, Aktoren, Steuerungen und der Mensch-Maschine-Schnittstelle, die diese miteinander verbindet. Ihre Auswahl dieser Komponenten entscheidet darüber, ob Ihre industriellen Automatisierungs- und Steuerungssysteme jahrelang zuverlässig funktionieren oder innerhalb weniger Monate ausfallen. Jedes Teil muss mit den anderen kompatibel sein und erfordert eine sorgfältige Auswahl, die auf Ihre spezifischen Anforderungen abgestimmt ist.
Sensoren, Aktoren und Steuerungen
Sensoren erfassen Daten aus Ihrem Prozess. Aktoren führen physikalische Aktionen aus. Steuerungen, wie z. B. speicherprogrammierbare Steuerungen (SPS),PLCs) oder verteilte Steuerungssysteme (DCS) verarbeiten die Daten und geben Befehle aus. Ihr automatisiertes Steuerungssystem muss den harten Realitäten in Produktionshallen gerecht werden.
Die Robustheit gegenüber Umwelteinflüssen entscheidet oft über die Zuverlässigkeit von Bauteilen und deren dauerhafte Ausfälle. Berücksichtigen Sie diese Faktoren bei der Auswahl von Sensoren und Aktoren:
Extreme Temperaturen, korrosive Umgebungen und starke Vibrationen erfordern spezielle Aktuatorkonstruktionen.
Für Beständigkeit gegen Feuchtigkeit, Staub und Witterungseinflüsse sind abgedichtete Gehäuse, korrosionsbeständige Materialien und Schutzbeschichtungen erforderlich.
Die Schutzart des Gehäuses gemäß NEMA-Standards und ATEX-Richtlinien für explosionsgefährdete Bereiche gewährleistet einen angemessenen Umweltschutz.
Verbesserte Haltbarkeitsmerkmale wie eine robuste Konstruktion und spezielle Dichtungsmechanismen verlängern die Lebensdauer auch unter rauen Bedingungen.
Beginnen Sie die Spezifikation Ihres Sensors mit der Umgebungscharakterisierung, nicht mit der Katalogsuche. Dokumentieren Sie den Reinigungsdruck, extreme Umgebungstemperaturen, Kontakt mit Chemikalienspritzern und elektromagnetische Störquellen. So vermeiden Sie Spezifikationsfehler, die zu wiederkehrenden Ausfällen im Feld führen.
Die Genauigkeit des Signals hat direkten Einfluss auf die Qualität Ihrer Prozesssteuerung. Analoge und digitale Systeme unterscheiden sich erheblich :
System Typ | Auswirkungen auf die Signalgenauigkeit und -zuverlässigkeit |
|---|---|
Analoge Steuerung | Anfällig für Rauschen und Störungen; die Komponenten driften mit der Zeit ab und erfordern daher eine regelmäßige Kalibrierung. |
Digital Control | Hohe Präzision durch komplexe Algorithmen; digitale Signale sind rauschunempfindlich und gewährleisten so eine stabile Steuerung auch unter rauen Bedingungen. |
Geschlossene Regelkreise nutzen Rückkopplung, um die Leistung kontinuierlich zu überwachen und anzupassen. Dieser Rückkopplungsmechanismus gewährleistet einen stabilen Betrieb auch bei wechselnden Bedingungen. Redundante Regler eliminieren potenzielle Fehlerquellen. Der primäre Regler steuert die Ein- und Ausgänge und spiegelt seinen Zustand an einen sekundären Regler. Bei einem schwerwiegenden Fehler schaltet das System innerhalb eines einzigen Regelzyklus um , wodurch der Übergang nahezu ruckfrei erfolgt.
HMIs und Kommunikationsnetzwerke
Ihre Mensch-Maschine-Schnittstelle (HMI) bietet Transparenz und Kontrolle. Industrielle HMI-Hardware muss dem Dauerbetrieb in anspruchsvollen Umgebungen standhalten. Achten Sie auf einen breiten Betriebstemperaturbereich, Schutzarten gegen Staub und Feuchtigkeit sowie hohe Lesbarkeit auch bei hellem Umgebungslicht. Optische Verklebung reduziert Blendeffekte und verbessert die Haltbarkeit. Wählen Sie Hersteller mit klaren Upgrade-Plänen, um Probleme mit der Veralterung zu vermeiden.
Kommunikationsnetzwerke verbinden alle Komponenten. Industrielle Automatisierungslösungen basieren auf Protokollen wie EtherNet/IP und PROFINET. Die Netzwerktopologie beeinflusst die Fehlertoleranz. Ringtopologien bieten alternative Pfade, falls eine Verbindung ausfällt. Redundante Stromversorgungen und duale Kommunikationskanäle gewährleisten den unterbrechungsfreien Betrieb kritischer Prozesse. Diese Integration von Hardware und Netzwerkdesign bildet das Rückgrat moderner industrieller Automatisierungssteuerungen. Die Leistungsfähigkeit Ihres gesamten Systems hängt von diesen grundlegenden Entscheidungen ab.
Entwurfsprinzipien für automatisierte Steuerungssysteme
Ihr automatisiertes Steuerungssystem muss auf zwei grundlegenden Prinzipien beruhen: Modularität und Sicherheit. Diese Prinzipien beeinflussen unmittelbar die Leistungsfähigkeit Ihrer industriellen Automatisierungs- und Steuerungssysteme im Laufe der Zeit. Ohne sie werden selbst die besten Komponenten keinen zuverlässigen Betrieb gewährleisten.
Modulares Hardware-Design für Skalierbarkeit
Dank des modularen Hardware-Designs können Sie Komponenten hinzufügen oder austauschen, ohne Ihr gesamtes System umbauen zu müssen . Dieser Ansatz reduziert Ausfallzeiten und vermeidet vollständige Systemerneuerungen. Ihr System kann mit den sich ändernden Produktionsanforderungen mitwachsen und sich anpassen.
Das modulare Hardware-Design ermöglicht das Hinzufügen oder Austauschen von Komponenten, ohne das gesamte System überarbeiten zu müssen. Dadurch kann das System mit der Zeit wachsen und sich anpassen, wodurch Ausfallzeiten reduziert und vollständige Systemerneuerungen vermieden werden.
Moderne industrielle Automatisierungslösungen basieren auf modulare PLC PlattformenDiese Plattformen nutzen standardisierte Hardwarekomponenten, die sich einfach montieren und konfigurieren lassen. Das Design ermöglicht eine flexible Erweiterung durch Hinzufügen oder Entfernen von Funktionsmodulen. Diese Architektur versetzt Hersteller in die Lage, skalierbare Automatisierungslösungen zu entwickeln, die an unterschiedliche Produktionsanforderungen angepasst sind, ohne dass eine komplette Systemneugestaltung erforderlich ist.
Zwei Schlüsselfaktoren sorgen dafür, dass modulare Designs in der Praxis gut funktionieren:
Im laufenden Betrieb austauschbare Module : Module können während des Betriebs ausgetauscht oder hinzugefügt werden, ohne das System herunterzufahren. Dies reduziert Wartungsausfallzeiten erheblich und verbessert die Systemverfügbarkeit.
Redundanzmechanismen : Notstromversorgungen, redundante Kommunikationswege und Ausfallsicherungsfunktionen schalten bei Ausfall primärer Komponenten automatisch auf Backup-Module um. Dies gewährleistet den kontinuierlichen Betrieb auch bei Ausfall einzelner Module.
Der Prozess für den Bau mit Modulen PLC Die Plattformen folgen mehreren Schritten:
Sie wählen standardisierte Hardwarekomponenten aus einem modularen System aus. PLC Plattform.
Sie stellen diese Komponenten für Ihre spezifische Anwendung zusammen und konfigurieren sie.
Sie erweitern das System, indem Sie je nach Bedarf Funktionsmodule hinzufügen oder entfernen.
Sie entwickeln skalierbare Automatisierungslösungen, die sich an unterschiedliche Produktionsanforderungen anpassen.
Modern modular PLC Plattformen nutzen verteilte Steuerungsarchitekturen. Diese Architekturen verteilen Verarbeitungsaufgaben auf mehrere miteinander verbundene Module. Dieser Ansatz verbessert die Systemzuverlässigkeit, -leistung und -flexibilität. Steuerungsfunktionen werden näher am Einsatzort ausgeführt. Die verteilte Architektur unterstützt die netzwerkbasierte Kommunikation zwischen den Modulen. Dies ermöglicht eine koordinierte Steuerung über mehrere Zonen oder Produktionslinien hinweg. Es verbessert die Fehlertoleranz und ermöglicht den unabhängigen Betrieb von Teilsystemen bei Netzwerkausfällen.
Die Vorteile des modularen Designs erstrecken sich über den gesamten Systemlebenszyklus. Die Montage profitiert von steckbaren Steckverbindern und Schnellanschlussklemmen, die den manuellen Verdrahtungsaufwand reduzieren. Die Inbetriebnahme profitiert von vorgetesteten Verbindungen und einer eindeutigen Klemmenkennzeichnung, die die Fehlersuche erleichtern. Der Betrieb profitiert von sicheren Anschlüssen und einer optimalen Zugentlastung, die die Zuverlässigkeit erhöhen. Die Wartung profitiert von steckbaren Schnittstellen und deutlich gekennzeichneten Klemmen, die den Komponentenaustausch und System-Upgrades vereinfachen.
Sicherheit und Konformität bei der Komponentenauswahl
Sicherheitsstandards prägen die Entwicklung Ihres automatisierten Steuerungssystems maßgeblich. ISO 13849 und IEC 62061 (SIL) schreiben die Berechnung der Wahrscheinlichkeit gefährlicher Ausfälle pro Stunde (PFHd) vor . Diese quantitative Kennzahl basiert auf den Ausfallraten der Komponenten. Sie zwingt Sie zur Auswahl zuverlässiger Komponenten und zur Entwicklung von Systemen, die spezifische Leistungsziele erfüllen.
ISO 13849 beschreibt Sicherheitsfunktionen und allgemeine Designanforderungen für Steuerungssysteme. SIL-Standards steuern den gesamten Sicherheitslebenszyklus. Sie gewährleisten, dass Sicherheitsfunktionen auch im Fehlerfall korrekt funktionieren.
Um die SIL- oder PL-Vorgaben zu erfüllen, muss Ihr Design Redundanz und umfassende Diagnosefunktionen beinhalten . Fehler müssen rechtzeitig erkannt, gemeldet und behoben werden. Dies beeinflusst die Architekturentscheidungen. Sie können zwischen zentralisierter Logik, die die Validierung vereinfacht, und dezentralen Designs wählen, die den Verdrahtungsaufwand reduzieren und modulare Sicherheitszonen schaffen. Intelligente Geräte mit integrierten Sicherheitsfunktionen – wie Sensoren und Antriebe mit integrierter Diagnose – verringern die Komplexität der Schalttafel und verbessern gleichzeitig die Wartungsfreundlichkeit.
Die beiden wichtigsten Sicherheitsrahmen unterscheiden sich in ihrer Anwendung und ihrem Ansatz:
Aspekt | SIL | PL |
|---|---|---|
Standard | IEC 61508 / IEC 62061 | ISO 13849-1 |
Anwendung | Prozessindustrien (Öl & Gas, Chemie) | Maschinen und Industrieanlagen |
Stufen | SIL 1 – SIL 4 | PL a – PL e |
Optik | Ausfallwahrscheinlichkeit bei Bedarf (PFD) | PFHd und Systemarchitektur |
Methodik | Quantitativ | Quantitativ plus qualitativ |
Korrelationsmapping hilft Ihnen bei der Umrechnung zwischen Systemen: SIL 1 ≈ PL c, SIL 2 ≈ PL d , SIL 3 ≈ PL e. Verwenden Sie SIL für die Prozesssicherheit und PL für die Maschinensicherheit.
Die entscheidende Auswahlregel ist einfach: Die Sicherheitskette ist nur so stark wie ihr schwächstes Glied. Ein Standard-Näherungssensor, der mit einem Sicherheitsmechanismus verbunden ist, PLC Die Eingangsmessung stellt keine Sicherheitsfunktion dar. Der Sensor selbst muss eine dem geforderten Leistungsniveau entsprechende Sicherheitsbewertung aufweisen. Die Risikobewertung gemäß ISO 12100 ist die Grundlage aller Maßnahmen. Sie identifizieren Gefahren, schätzen das Risiko anhand von Schweregrad, Häufigkeit und Vermeidungsmöglichkeiten ein und bestimmen die erforderliche Risikominderung, bevor Sie Sicherheitshardware auswählen.
Bei der Auswahl von Komponenten für SIL-zertifizierte Systeme müssen verschiedene Anforderungen berücksichtigt werden:
Zuverlässigkeit und Langlebigkeit : Beständigkeit gegenüber rauen Bedingungen
Genauigkeit : Hohe Wiederholgenauigkeit
Redundanz : Mehrere Sensoren für den kontinuierlichen Betrieb, erforderlich bei höheren SIL-Stufen
Selbstdiagnose : Autonome Fehlererkennung
Die SIL-Stufen legen den Umfang dieser Anforderungen fest. SIL1 erfordert grundlegende Sicherheitsfunktionen. SIL2 erfordert eine gewisse Redundanz und regelmäßige Tests. SIL3 erfordert eine hohe Redundanz und fortgeschrittene Diagnoseverfahren. SIL4 verlangt ein Höchstmaß an Redundanz und die strengsten Verfahren.
Die Einhaltung von ISO 13849 und IEC 61508 verbessert die Zuverlässigkeit durch die Forderung nach Redundanz und Diagnosefunktionen. Zweikanalige Architekturen mit gegenseitiger Überwachung sind weit verbreitet. Diese Normen quantifizieren die Zuverlässigkeit anhand von SIL und PL. Diese Stufen werden durch die Kombination von Systemarchitektur, Komponentenzuverlässigkeit (MTTFd), Diagnoseabdeckung und Schutz vor Ausfällen durch gemeinsame Ursachen erreicht.
Der Schutz vor Ausfällen aufgrund gemeinsamer Ursachen erfordert spezifische Maßnahmen:
Physische Trennung redundanter Komponenten
Einsatz unterschiedlicher Technologien oder Lieferanten
Unabhängige Stromversorgungen
Schutz vor gemeinsamen Umwelteinflüssen
Strukturierte Dokumentation und Bewertung gemäß ISO 13849-1 Anhang F
Ihre Steuerungen für die industrielle Automatisierung müssen diese Sicherheits- und Konformitätsanforderungen von Anfang an berücksichtigen. Die Integration von Sicherheit in Ihr Design verhindert kostspielige Nachrüstungen im Nachhinein. Die korrekte Programmierung von Sicherheitsfunktionen erfordert Kenntnisse sowohl der Normen als auch der Hardwarefunktionen. Die Kombination aus modularem Design und ordnungsgemäßer Einhaltung der Sicherheitsvorschriften bildet die Grundlage für einen langfristig zuverlässigen Betrieb.

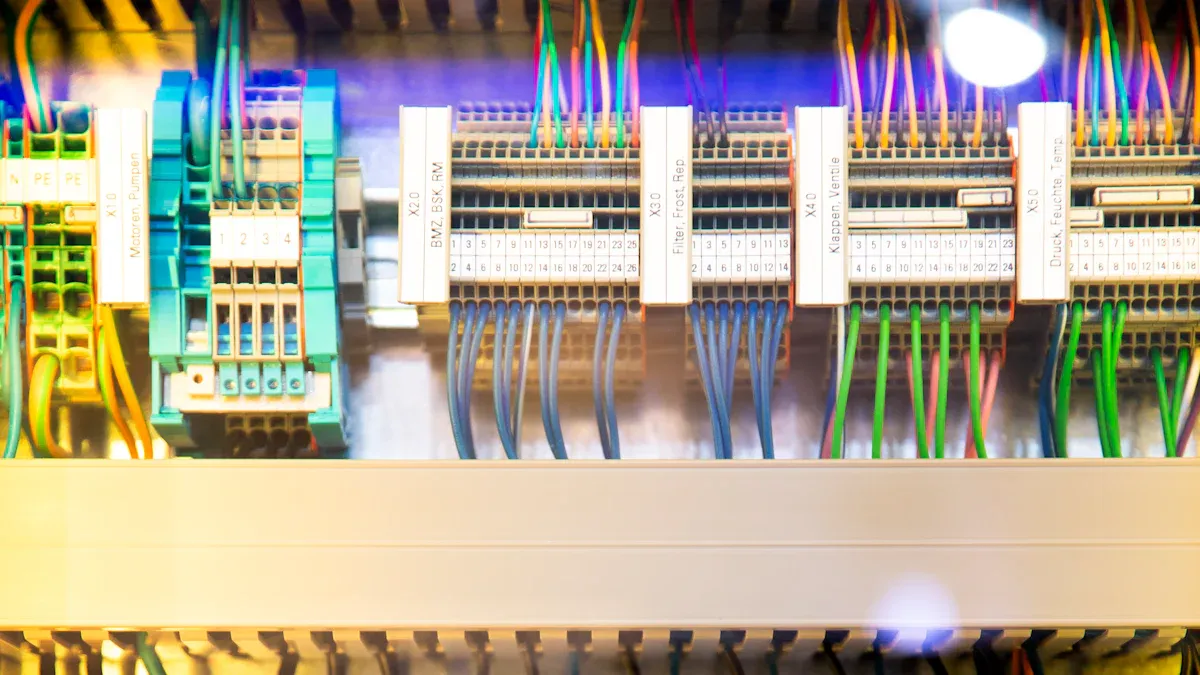

Industrielle Automatisierungssteuerungen: Verdrahtung und Layout
Die Verkabelung und das Layout Ihres Schaltschranks entscheiden darüber, ob Ihre industriellen Automatisierungs- und Steuerungssysteme den Anforderungen der Produktionshalle gewachsen sind oder ausfallen. Dieser Aspekt der Entwicklung automatisierter Steuerungssysteme verwandelt die Auswahl der Komponenten in eine funktionierende Maschine. Jede einzelne Entscheidung beeinflusst die Leistungsfähigkeit der Steuerungssysteme.
Optimierung des Paneel-Layouts für Wärme und Wartung
Hitze schädigt elektronische Bauteile. Überprüfen Sie Ihr Bedienfeld auf Hitzeentwicklung und Luftzirkulation. Finden Sie alle Hindernisse für die Luftzirkulation. Sorgen Sie anschließend für die richtige Kühlung.
Nutzen Sie sowohl passive als auch aktive Kühlung. Platzieren Sie Lüftungsöffnungen in der Nähe von heißen Bereichen. Die Abluft sollte oben angebracht sein. Lassen Sie kühle Luft von unten einströmen. Verwenden Sie bei Zwangslüftung Filter. Achten Sie auf eine ordentliche Kabelführung, damit sich die Kabel nicht stauen. Verlegen Sie die Kabel flach, um Lücken für die warme Luft zu schaffen.
Dichten Sie alle Lücken im Gehäuse ab. Dadurch werden Feuchtigkeit und Staub ferngehalten, die die Temperatur erhöhen. Verwenden Sie Kühlkörper für wichtige Bauteile. Denken Sie auch über alternative Kühlmethoden wie thermoelektrische Kühler nach. Nutzen Sie Wärmebildkameras, um Hotspots zu erkennen . So vermeiden Sie unerwartete Ausfälle.
Wie wartungsfreundlich die Anlage ist, wird bereits in der Planungsphase festgelegt. Eine gute Anordnung der Bedienfelder sorgt für optimale Erreichbarkeit aller Komponenten. Zusammengehörige Teile sollten gruppiert und alle Verbindungen deutlich beschriftet werden. Das spart Zeit und reduziert Ausfallzeiten. Beschriftungen verbessern die Effizienz automatisch.
Wichtige Merkmale für eine einfache Wartung sind übersichtliche Beschriftungen, modulare Bauteile, übersichtliche Kabelkanäle und leicht zugängliche Geräte . Diese Merkmale wirken sich direkt auf die Betriebskosten aus. Schwer zugängliche Bauteile verlängern die Fehlersuche . Ein übersichtliches Bedienfeld verkürzt die Fehlersuchezeit und erhöht die Sicherheit der Techniker. Ihre industrielle Automatisierungssteuerung profitiert von diesem Ansatz.
Bewährte Verfahren für Verkabelung und Erdung
Gutes Kabelmanagement trägt zur Systemzuverlässigkeit bei. Es reduziert Ausfallzeiten, da Techniker Fehler schnell finden können . Es verbessert die Sicherheit durch weniger Kontakt mit stromführenden Leitungen. Es vereinfacht Änderungen. Es steigert die Zuverlässigkeit durch sichere Verbindungen. Diese Praktiken unterstützen industrielle Steuerungssysteme.
Durch die übersichtliche Kabelführung reduzieren Sie Überhitzung und verbessern die Luftzirkulation. Nutzen Sie strukturierte Verkabelung mit Kabelrinnen und -rohren . Achten Sie auf die Kabellängen und vermeiden Sie scharfe Biegungen. Beschriften Sie die Kabel deutlich. Industrielle Automatisierungslösungen basieren auf einer übersichtlichen Verkabelung. In der industriellen Automatisierung ist eine korrekte Verkabelung von entscheidender Bedeutung.
Nun zur elektromagnetischen Störungsbehebung. Verdrillen Sie die Kabel, um Magnetfelder zu neutralisieren . Je enger die Verdrillung, desto besser werden hochfrequente Störungen blockiert. Verwenden Sie Abschirmungen mit Folien- oder Geflechtschirmen. Folienschirme bieten eine 100-prozentige Abdeckung gegen hochfrequente Störungen. Geflechtschirme sind flexibler und langlebiger. Stellen Sie sicher, dass die Schirme einen 360-Grad-Kontakt haben. Durch die korrekte Programmierung der Diagnosefunktionen lassen sich Störungsprobleme aufspüren. Achten Sie auf eine korrekte Verkabelung.
Beachten Sie für die Erdung Artikel 250 des NEC. Verwenden Sie separate Erdungen für störungsempfindliche Stromkreise wie z. B. PLC und analoge Signale. Dies reduziert elektrisches Rauschen und minimiert Erdschleifen. Strom- und Signalkabel sollten getrennt verlegt werden. Verlegen Sie sie in separaten Kabelkanälen. Kreuzen Sie sie bei Bedarf im 90-Grad-Winkel. Die Einhaltung der Erdungsvorschriften schützt Personen und Geräte. Dieses Vorgehen minimiert das Risiko von Störungen.
Verwenden Sie im Schaltschrank Kabelkanäle, um die Kabel ordentlich zu verlegen. Beschriften Sie die Kabel an beiden Enden und beachten Sie die Farbcodes. Bringen Sie Aderendhülsen an den Kabelenden an. Wichtige Regeln für die Kabelführung sind: Trennen Sie Strom- und Signalkabel, vermeiden Sie die Verlegung nebeneinander, kreuzen Sie Kabel im 90°-Winkel und halten Sie Schleifen klein. Diese Regeln für die Steuerungssystemplanung bilden die Grundlage für eine zuverlässige Verkabelung und reduzieren menschliche Fehler.
Auch gut abgeschirmte Kabel können bei falscher Verlegung Störungen erleiden. Rauschen kann in die Rückkopplungsleitungen des Encoders und die Sensorsignale gelangen und so zu instabilen Systemfunktionen führen. Verwenden Sie Kabelrinnen mit Trennwänden, um Steuerkabel von Stromkabeln zu trennen. Dadurch werden elektromagnetische Störungen reduziert und empfindliche Signale geschützt. Ihr automatisiertes Steuerungssystem ist auf diese Maßnahmen angewiesen. Saubere Verkabelung und Erdung gewährleisten einen zuverlässigen Betrieb. PLC System.

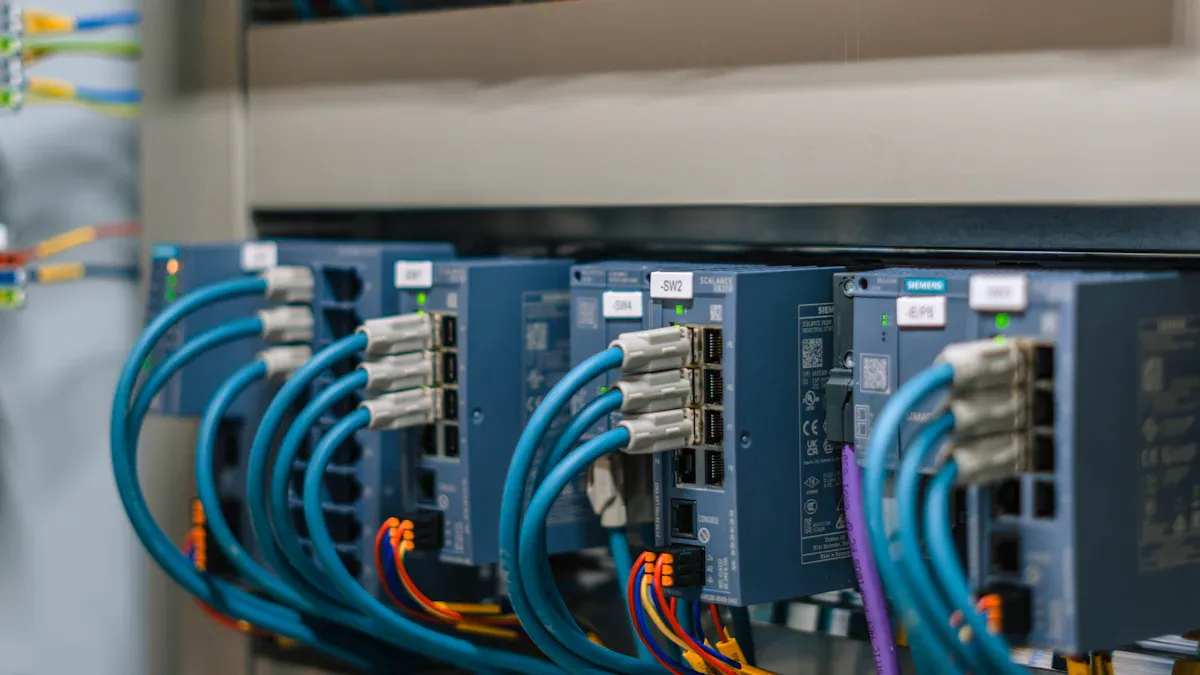

Netzwerkarchitektur für zuverlässige automatisierte Steuerungssysteme
Ihre Netzwerkarchitektur verbindet alle Komponenten Ihrer industriellen Automatisierungs- und Steuerungssysteme. Diese Systeme basieren auf zwei zentralen Entscheidungen: der Wahl des Protokolls und der Topologie. Ihre Entscheidungen beeinflussen Fehlertoleranz, Verfügbarkeit der Automatisierung und Echtzeitleistung.
Auswahl von Protokollen und Topologien
Wählen Sie ein Protokoll zunächst anhand Ihrer Kontrollanforderungen aus. EtherNet/IP funktioniert gut mit Rockwell PLC und DCS-Plattformen und bietet leistungsstarke Diagnosefunktionen. PROFINET liefert eine hervorragende Echtzeitleistung mit Zykluszeiten unter 1 ms PROFINET eignet sich hervorragend für die Synchronisation von Mehrachsenbewegungen und damit für die präzise Prozesssteuerung. PROFINET IRT benötigt Managed Switches mit IEEE 1588-Unterstützung. Für die flexible Integration in große Netzwerke wählen Sie EtherNet/IP. PROFINET ermöglicht ultraschnelle, deterministische Steuerung in Bewegungsanwendungen. Vermeiden Sie die Verwendung unterschiedlicher Protokolle. Gateways zwischen diesen Protokollen stellen zusätzliche Fehlerquellen in Ihrem automatisierten Steuerungssystem dar.
Die Wahl der Netzwerktopologie beeinflusst die Fehlertoleranz direkt. Eine Sterntopologie isoliert Geräteausfälle. Ein defektes Kabel beeinträchtigt nur diese Verbindung. Der zentrale Switch stellt jedoch einen Single Point of Failure dar. Eine Ringtopologie mit Redundanzprotokollen wie DLR oder MRP ermöglicht ein Failover in unter 200 ms. Ein Verbindungsabbruch führt nicht zum Ausfall des Netzwerks. Die Mesh-Topologie bietet durch mehrere redundante Pfade die höchste Fehlertoleranz . Daten können bei jedem Ausfall umgeleitet werden. Für große Netzwerke eignen sich Hybridtopologien. Platzieren Sie die Mesh-Topologie im Kernnetzwerk und verwenden Sie die Sterntopologie für den Endbenutzerzugang. Dies bietet ein ausgewogenes Verhältnis zwischen Kosten und Zuverlässigkeit.
Sicherheit ist bei der Entwicklung Ihrer automatisierten Steuerungssysteme von entscheidender Bedeutung. Nutzen Sie CIP Safety oder PROFIsafe zusätzlich zu Standard-Ethernet. Richten Sie eine DMZ zwischen Unternehmens- und Werksnetzwerk ein. Segmentieren Sie VLANs nach Funktion. Deaktivieren Sie ungenutzte Ports. Implementieren Sie industrielle Firewalls mit Zulassungslisten. Diese Maßnahmen schützen Ihre industrielle Automatisierungssteuerung.
Implementierung von Redundanz für hohe Verfügbarkeit
Redundanz beseitigt potenzielle Fehlerquellen. Beginnen Sie mit der Stromversorgung. Verwenden Sie zwei separate Netzteile aus unterschiedlichen Quellen . Ergänzen Sie die Stromversorgung durch eine unterbrechungsfreie Stromversorgung (USV), um Unterbrechungen während der Umschaltung zu überbrücken. Ein Netzteilausfall wird so zu einem Zwischenfall, nicht zu einem Totalausfall . Dadurch bleiben Ihre Steuerungssysteme betriebsbereit.
Für Netzwerkredundanz dominieren drei Protokolle. Das Rapid Spanning Tree Protocol (RSTP) rekonfiguriert sich nach einem Ausfall neu. Die Wiederherstellung dauert nur wenige hundert Millisekunden. Es eignet sich für Prozessleitsysteme (DCS) und verteilte Steuerungssysteme in vielen Fabriken. Das Parallel Redundancy Protocol (PRP) sendet redundante Datenpakete gleichzeitig über zwei unabhängige Netzwerke. Die Ausfallzeit beträgt null . PRP ist mit Standard-Switches kompatibel und ideal für SCADA-Systeme in Umspannwerken und die Prozessautomatisierung. High-Availability Seamless Redundancy (HSR) bietet ebenfalls eine Ausfallzeit von null, verwendet jedoch eine Ringtopologie. HSR benötigt weniger Kabel, reduziert aber die Bandbreite um etwa 50 Prozent. Verwenden Sie PRP für kritische Prozesse und RSTP für weniger anspruchsvolle Anwendungen.
Ihre Überwachungs- und Programmierpraktiken gewährleisten die Zuverlässigkeit dieser Systeme. Überwachen Sie den Netzwerkzustand kontinuierlich. Dokumentieren Sie alle Details der Inbetriebnahme. Testen Sie den Failover vor der Produktion. Planen Sie eine Bandbreitenreserve von 40–50 % ein. Diese Schritte stellen sicher, dass Ihre industriellen Automatisierungslösungen die von Ihnen angestrebte Zuverlässigkeit bieten.
Häufige Designherausforderungen meistern
Minderung von Latenz- und Signalintegritätsproblemen
Probleme mit der Signalintegrität können die Funktion Ihres automatisierten Steuerungssystems beeinträchtigen. Häufige Ursachen sind Übersprechen, Reflexionen, elektromagnetische Störungen, Signalverluste, Masseschleifen und Umwelteinflüsse. Jedes dieser Probleme lässt sich auf eine Weise beheben.
Problem mit der Signalintegrität | Mitigationstrategie |
|---|---|
Übersprechen, Reflexionen und Timing-Probleme in schnellen Datenleitungen | Verwenden Sie geeignete Abschlusswiderstände, kontrollierte Impedanz und Differenzsignalisierung. |
Fehlanpassungen der Kabelimpedanz und mangelhafte Anschlüsse | Die Kabelimpedanz muss an Treiber oder Empfänger angepasst werden; geeignete Abschlusswiderstände verwenden. |
Elektromagnetische Störungen durch Frequenzumrichter, Netzteile und große Maschinen | Sorgen Sie für Abschirmung, Filterung und gute Erdung; verwenden Sie Differenzialsignalisierung, um Gleichtaktstörungen zu eliminieren. |
Signalverlust über große Entfernungen | Verwenden Sie Signalaufbereitung, Verstärkung und das richtige Kabel. |
Erdschleifen und Erdspannungsdifferenzen | Verwenden Sie eine einpunktige Erdung oder isolierte Signalaufbereitungsschaltungen. |
Umweltfaktoren (Temperatur, Feuchtigkeit, Vibration) | Verwenden Sie temperaturkompensierte Bauteile, abgedichtete Steckverbinder und vibrationsfeste Kabel. |
Mischung alter analoger und neuer digitaler Systeme | Durch Signalumwandlung und Schnittstellendesign (ADC/DAC, Signalaufbereitung) können unterschiedliche Spannungspegel und Impedanzen verbunden werden. |
Um die Netzwerkverzögerung zu reduzieren, verwenden Sie Differenzialsignalisierung mit adaptiver Entzerrung. Glasfasermodule können Daten ohne Repeater über Entfernungen von bis zu 100 km übertragen. Die integrierte Signalintegritätsüberwachung mit automatischer Verstärkungsregelung und Rauschfilterung trägt dazu bei. Für kritische Aufgaben empfiehlt sich der Einsatz von synchronen Dual-Path-Schnittstellen . Dies senkt die Taktfrequenz und verbessert die Signalintegrität. Eine Überterminierung der Differenzialmodus-Impedanz am Empfänger optimiert die Augenöffnungseigenschaften. Diese Methoden gewährleisten eine zuverlässige Kommunikation Ihrer Steuerungssysteme. Die Sicherstellung einer zuverlässigen Kommunikation ist entscheidend für die Prozesssteuerung.
Berücksichtigung von Cybersicherheit und Legacy-Integration
„Mehrere Verteidigungsebenen bieten oft mehr Zuverlässigkeit. Ein einzelner Schwachpunkt kann und wird versagen.“
Diese Anleitung zeigt Ihnen, wie Sie Ihre industriellen Automatisierungs- und Steuerungssysteme vor Cyberbedrohungen schützen. Integrieren Sie Sicherheit von Anfang an in die Planung. Trennen Sie ältere SCADA-Systeme mithilfe von Netzwerksegmentierung und DMZs von der Unternehmens-IT und internetfähigen Systemen. Nutzen Sie zusätzliche Sicherheitsmaßnahmen wie protokollbasierte Angriffserkennung, erlauben Sie nur zugelassene Software auf HMIs und konfigurieren Sie Historian-Schnittstellen schreibgeschützt. Für sicheren Fernzugriff verwenden Sie Jump-Server mit Multi-Faktor-Authentifizierung, Sitzungsaufzeichnung und zeitlich begrenzten Berechtigungen.
Beim Hinzufügen neuer Hardware zu älteren Systemen verwenden Sie Risikobasierte Upgrades mit Tools wie Cyber-PHA oder CyberHAZOP Konzentrieren Sie sich auf die wichtigsten Änderungen und achten Sie auf die Zusammenhänge. Befolgen Sie Normen wie IEC 62443, um Modernisierungen sicher zu planen. Wählen Sie PLCs und DCS-Controller, die haben Sicherer Systemstart, verschlüsselte Kommunikation und digital signierte FirmwareDiese Funktionen schützen Ihre Steuerungssysteme über deren gesamte Lebensdauer. Regelmäßige Updates und die Wartung, die einen langfristigen Anlagenbetrieb gewährleisten, sind unerlässlich. Industrielle Automatisierungslösungen profitieren von diesem umfassenden Ansatz zur Cybersicherheit. Auch Ihre industriellen Automatisierungssteuerungen profitieren davon.
Beginnen Sie mit einem modularen Design. Wählen Sie Bauteile nach Sicherheits- und Zuverlässigkeitskriterien aus. Bauen Sie Netzwerke mit integrierten Backup-Pfaden auf. Diese Schritte bilden Ihre Grundlage.
Zuverlässigkeit entsteht durch die Betrachtung des Gesamtsystems. Hardware, Software und Netzwerkdesign arbeiten nahtlos zusammen. Ihre industriellen Automatisierungs- und Steuerungssysteme basieren auf dieser Verbindung. Leistungsfähige industrielle Automatisierungssteuerungen verhindern Ausfälle. Moderne industrielle Automatisierungslösungen nutzen PLC und DCS-Plattformen funktionieren gut. SCADA-Systeme bieten Ihnen wichtige Überwachungsmöglichkeiten. Ihr automatisiertes Steuerungssystem muss all diese Komponenten berücksichtigen.
Arbeiten Sie mit erfahrenen Systemintegratoren zusammen. Sie bewältigen komplexe Probleme und unterstützen Sie langfristig beim Erfolg. Ihre Kompetenzen umfassen Programmierung, Sicherheit und Leistungsoptimierung. Sie kennen industrielle Steuerungssysteme in- und auswendig.
Verbessern Sie Ihre zukünftigen automatisierten Steuerungssysteme kontinuierlich. Die industrielle Automatisierung entwickelt sich ständig weiter. Ihr Automatisierungsprozess ist nie abgeschlossen. Optimieren Sie Ihre Systeme stetig, um dauerhafte Kontrolle und Zuverlässigkeit zu gewährleisten.
FAQ
Worin besteht der Unterschied zwischen den Sicherheitsstandards SIL und PL?
SIL (IEC 62061) findet Anwendung in der Prozessindustrie, beispielsweise in der Öl- und Gasindustrie. PL (ISO 13849) wird für Maschinenbau eingesetzt. Beide Normen unterstützen Sie bei der Auslegung Ihres Steuerungssystems. Ihre industriellen Automatisierungssteuerungen müssen das erforderliche Sicherheitsniveau erreichen.
Wie wählt man zwischen einem PLC und ein DCS?
Verwenden PLC Zur Steuerung einzelner Maschinen eignet sich ein Prozessleitsystem (DCS). Für kontinuierlich laufende Prozesse verwenden Sie ein DCS. Ihre industriellen Automatisierungs- und Steuerungssysteme benötigen möglicherweise das eine oder das andere. Beide Steuerungssysteme sind mit Sensoren und Aktoren kompatibel.
Welche Netzwerktopologie eignet sich am besten für eine zuverlässige Automatisierung?
Ringtopologie mit Redundanz ermöglicht eine schnelle Wiederherstellung nach einem Ausfall. Sterntopologie verhindert die Ausbreitung eines Geräteausfalls. Ihr automatisiertes Steuerungssystem arbeitet mit dieser Topologie effizienter. Für die industrielle Automatisierung ist eine zuverlässige Überwachung des Netzwerkzustands unerlässlich.
Wie lassen sich Signalstörungen in einem Bedienfeld reduzieren?
Halten Sie Strom- und Signalkabel getrennt. Verwenden Sie Kabel mit verdrillten Adern und guter Abschirmung. Verbinden Sie alle Massepunkte an einem zentralen Punkt. Diese Maßnahmen verbessern die Funktion und erhöhen die Zuverlässigkeit industrieller Steuerungssysteme.
Welche Vorteile bietet ein modulares Design für Ihr System?
Das modulare Design ermöglicht das Hinzufügen von Komponenten im laufenden Betrieb. Dadurch wird die Integration neuer Teile vereinfacht und die Programmierung beschleunigt. Die Lösung ist mit SCADA-Systemen kompatibel. Ihr Automatisierungssystem profitiert von diesen industriellen Automatisierungslösungen.
