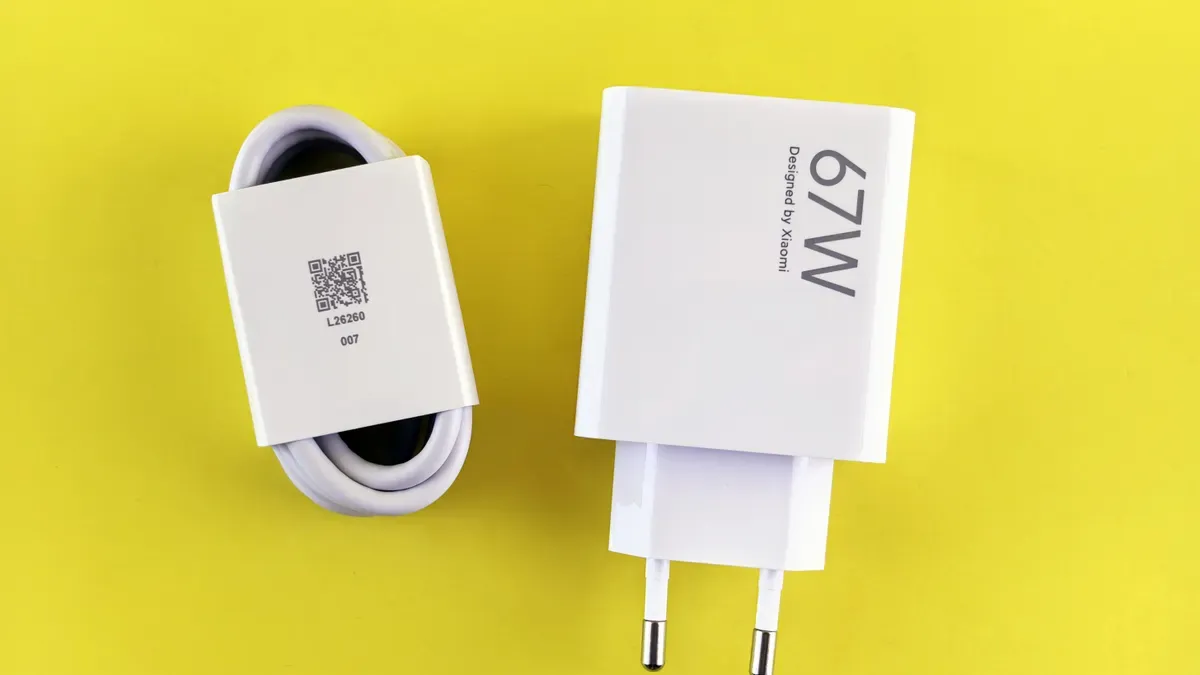

Ihr Akku ist vor dem Mittagessen leer. Ihre Schublade ist voller Kabelsalat und unpassender Adapter. Sie fragen sich, welches Ladegerät am besten funktioniert. Akkumanagement und USB-C arbeiten zusammen, um intelligentes, sicheres und schnelles Laden zu ermöglichen. Sie sorgen dafür, dass Ladegerät und Gerät die optimale Spannung und Stromstärke automatisch auswählen.
Diese beiden Komponenten arbeiten als intelligentes Ladeteam zusammen. Das Batteriemanagementsystem Ihres Geräts überwacht permanent Temperatur und Stromfluss. Gleichzeitig ermöglicht das Laden über USB Typ-C eine flexible Stromversorgung. Der USB-Typ-C-Anschluss kommuniziert direkt mit dem Ladegerät. Dies schont Ihren Akku und sorgt gleichzeitig für maximale Ladegeschwindigkeit. Sie profitieren von schnelleren Ladezeiten ohne Einbußen bei der Akkulaufzeit. Dieses Zusammenspiel hilft Ihnen, jeden Tag intelligenter zu laden.
Wichtige Erkenntnisse
Batteriemanagement und USB-C arbeiten zusammen, um ein sicheres, schnelles und effektives Laden zu gewährleisten.
Das Batteriemanagementsystem überwacht Temperatur und Leistung, um die Batterie in einem guten Zustand zu halten.
USB-C Power Delivery wählt die optimale Spannung und Stromstärke für Ihr Gerät.
Die Verwendung von zertifiziertem USB-IF-Zubehör verhindert Schäden und verlängert die Batterielebensdauer.
Ladegeräte mit höherer Wattzahl sind sicher, da das Gerät selbst reguliert, wie viel Strom es verbraucht.

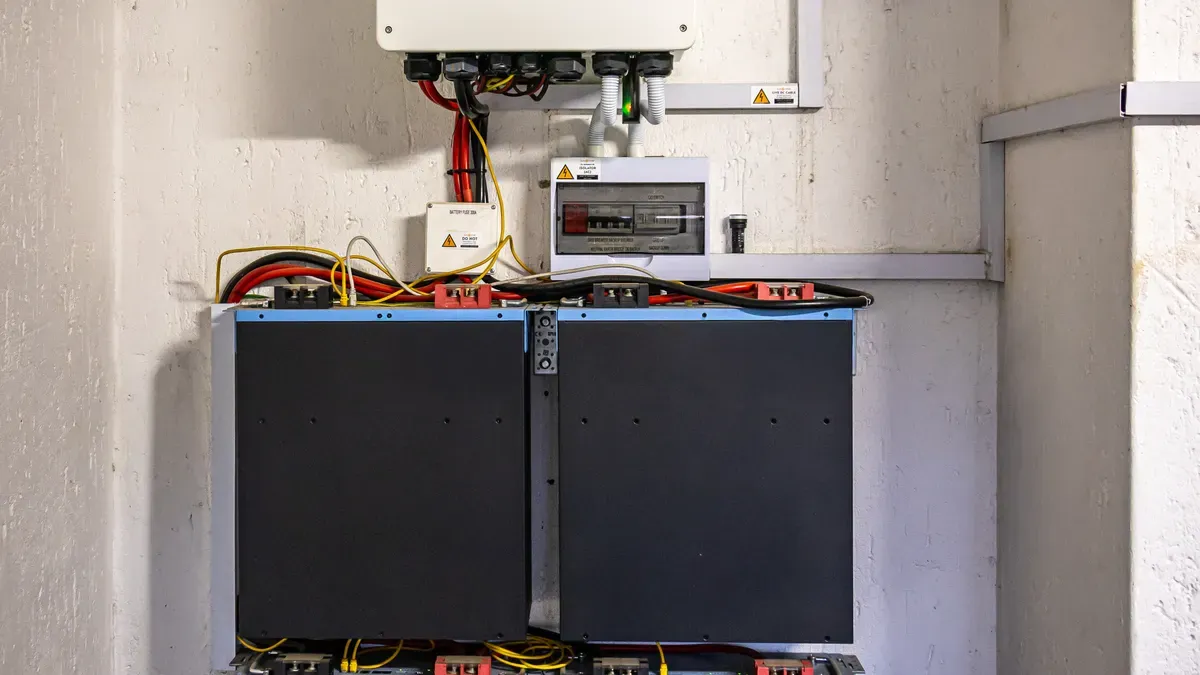

Die Rolle des Batteriemanagements
Stellen Sie sich ein Batteriemanagementsystem als das Gehirn der Stromversorgung Ihres Geräts vor. Es lädt die Zellen nicht direkt, sondern steuert den gesamten Ladevorgang. Dieses System überwacht permanent wichtige Parameter wie Spannung, Stromstärke und Temperatur der Zellen. Moderne Systeme erfassen diese Parameter hunderte Male pro Sekunde . Diese kontinuierliche Überwachung schützt Ihre Zellen und sorgt für optimale Leistung.
Kernfunktionen des Gebäudeautomationssystems
Dieses System erfüllt mehrere wichtige Aufgaben. Erstens überwacht es Spannung, Stromstärke und Temperatur. Diese Überwachung verhindert gefährliche Zustände wie Überhitzung. Zweitens ermittelt es den Ladezustand (SoC) . Diese Berechnung zeigt an, wie viel Energie noch vorhanden ist. Drittens führt es einen Zellausgleich durch . Zellen in einem Akkupack können mit der Zeit Spannungsunterschiede aufweisen. Der Ausgleich hält sie auf dem gleichen Spannungsniveau. Dies maximiert Kapazität und Lebensdauer. Viertens übernimmt das System das Energiemanagement. Es steuert den Stromfluss und verhindert Überstromsituationen. Schutzfunktionen schützen vor Überladung und Überhitzung. All diese Aufgaben laufen automatisch ab. Sie sind im Hintergrund nicht sichtbar. Doch sie sorgen dafür, dass Ihr Gerät jeden Tag sicher funktioniert.
Warum BMS für die Langlebigkeit wichtig ist
Eine gute Batteriemanagementlösung hat direkten Einfluss auf die Lebensdauer Ihrer Zellen. Ohne ein adäquates Management degradieren die Zellen schneller. Sie verlieren mit der Zeit an Kapazität und können sogar unsicher werden. Ein integriertes Batteriemanagementsystem beugt diesen Problemen vor und stellt sicher, dass Ihre Zellen innerhalb sicherer Betriebsgrenzen bleiben. Die Temperaturkontrolle ist besonders wichtig, da hohe Temperaturen die Lebensdauer erheblich reduzieren. Ihr System aktiviert die Kühlung oder verringert die Ladegeschwindigkeit, um die Zellen zu schützen.
Moderne USB-Typ-C-Designs nutzen eine andere Batteriemanagementlösung wie den TI BQ25798. Dieser Chip spart Platz und reduziert die Komplexität. Er unterstützt das Laden mit bis zu 20 V und 5 A ohne externe FETs. Das bedeutet weniger Bauteile auf Ihrer Platine. Das Design macht einen separaten Mikrocontroller überflüssig. Der TPS25750 PD-Controller übernimmt die gesamte Kommunikation. Dies vereinfacht die Firmware-Entwicklung. Entwickler können das System über eine webbasierte GUI konfigurieren. Das Ergebnis ist eine kleinere, einfachere Ladeschaltung für Ihr USB-Typ-C-Gerät. Dieser integrierte Batteriemanagement-Chip bietet hervorragende Leistung. Ihr Akku profitiert von präziser Steuerung. Das System schützt die Lebensdauer Ihres Akkus über viele Ladezyklen hinweg. Effektives Batteriemanagement schützt Ihre Zellen. Dieser Batteriemanagement-Ansatz ist in Ihr USB-Typ-C-Gerät integriert. Das integrierte Design schützt Ihren Akku. Ihre Zellen halten bei richtiger Pflege länger.

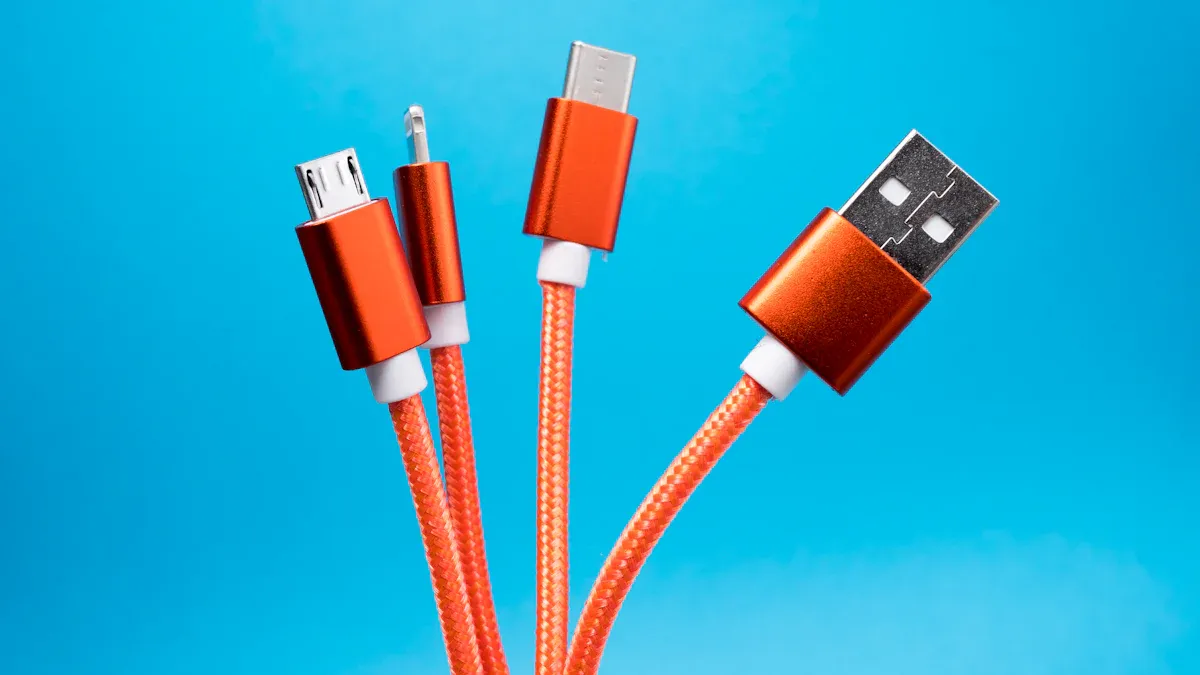

USB-Typ-C-Ladefunktionen
Das Laden über USB Typ-C verändert die Art und Weise, wie Sie Ihre Geräte mit Strom versorgen. Der USB-PD-3.1-Standard definiert drei höhere Leistungsstufen. Mit diesen Stufen können Sie alles laden, von winzigen Ohrhörern bis hin zu großen Laptops. Die folgende Tabelle zeigt die maximal verfügbaren Leistungsoptionen.
Stromspannung | Ausgangsleistung |
|---|---|
28V | 140W |
36V | 180W |
48V | 240W |
Die maximale Leistung beträgt 240 W bei 48 V und 5 A. Dadurch können mehrere Geräte über einen einzigen USB-Typ-C-Anschluss geladen werden. Sie können beispielsweise eine Smartwatch oder einen Computer mit demselben Netzteil aufladen.
Grundlagen des Stromversorgungsprotokolls
Die Stromversorgung erfolgt in einer festgelegten Reihenfolge. Das Ladegerät prüft zunächst die Belastbarkeit des Kabels und sendet dazu eine Nachricht mit Leistungsdatenobjekten (PDOs) . Ihr Gerät sendet daraufhin ein Anforderungsdatenobjekt (RDO) zurück, in dem es die gewünschte Spannung und Stromstärke anfordert. Das Ladegerät antwortet mit Ja oder Nein. Im Falle eines Jas passt es seine Leistung an, bevor es eine PS-Bereitschaftsnachricht sendet. Erst dann kann Ihr Gerät die angeforderte Leistung beziehen.
Der E-Marker-Chip ist für die Sicherheit unerlässlich. Dieses winzige Bauteil befindet sich im Kabel. Er teilt dem Ladegerät die maximale Belastbarkeit des Kabels mit, bevor Strom fließt. Ohne E-Marker legt das System eine Sicherheitsgrenze von 60 W fest . Dadurch wird verhindert, dass das Kabel überhitzt und eine Gefahr entsteht. Der E-Marker bestimmt die endgültige Ladeleistung.
Mehr als nur Laden: Daten- und Stromintegration
USB Typ-C kann mehr als nur Strom liefern. Es ermöglicht schnelles Senden von Daten während des gleichzeitigen Ladens. Strom und Datenübertragung nutzen einen separaten Kanal . So können Daten und Strom parallel fließen, ohne sich gegenseitig zu stören. Sie können Dateien übertragen, während Ihr Akku mit voller Geschwindigkeit geladen wird.
Das USB-Typ-C-System passt die Stromstärke bedarfsgerecht an. Geräte können bei Bedarf mehr und bei Bedarf weniger Strom anfordern. Dadurch ist der USB-Typ-C-Anschluss mit seiner Doppelfunktion äußerst nützlich. Ihr Laptop kann Ihr Smartphone aufladen, oder Ihr Smartphone kann kleine Geräte mit Strom versorgen.
Neue Designs sollten das USB-C-Stromregelungssystem nutzen. Eine zu hohe Spannung am Bus kann gefährlich sein. Das integrierte System stellt automatisch sichere Spannungspegel ein. Diese Konstruktion schützt Ihren Akku und gewährleistet einen reibungslosen Betrieb. Der USB-Typ-C-Anschluss überträgt Strom und Daten gleichermaßen zuverlässig. Mit dieser Technologie wird das Laden einfacher und sicherer.
Wie USB Typ-C und BMS interagieren
Die eigentliche Magie entfaltet sich, wenn Ihr Batteriemanagementsystem mit dem USB-C-Controller kommuniziert. Diese beiden Komponenten arbeiten Hand in Hand. Das BMS Ihres Geräts weiß genau, was Ihr Akku benötigt. Der USB-C-PD-Controller weiß, was das Ladegerät liefern kann. Gemeinsam finden sie die optimale Lösung für jeden Ladevorgang.
Machtverhandlungsprozess
Die Verhandlung folgt einem klaren Ablauf. Sobald Sie Ihr Ladegerät anschließen, beginnt der Vorgang sofort.
Kabelkompatibilitätsprüfung : Das Ladegerät prüft zunächst, welche Anforderungen Ihr USB-C-Kabel stellt. Es liest den im Kabel integrierten E-Marker-Chip aus.
Meldung zu den Quellenkapazitäten : Das Ladegerät sendet eine Nachricht mit Leistungsdatenobjekten (PDOs). Diese geben die verfügbaren Spannungs- und Stromkombinationen wie 5 V, 9 V, 15 V und 20 V an.
Sink-Anfrage : Ihr Laptop oder Smartphone antwortet mit einem Request Data Object (RDO). Dieses gibt an, welche Spannung und Stromstärke Ihr Gerät benötigt.
Quelle akzeptieren/ablehnen : Das Ladegerät antwortet je nach Anfrage Ihres Geräts entweder mit einer Bestätigungs- oder einer Ablehnungsnachricht.
Spannungs-/Stromänderung : Wird die Änderung akzeptiert, passt das Ladegerät seine Ausgangsleistung an die angeforderte Spannung und Stromstärke an.
PS-Bereitschaftsmeldung : Das Ladegerät sendet ein Signal, dass die Stromversorgung bereit ist. Erst dann bezieht Ihr Gerät die vereinbarte Stromstärke.
USB PD funktioniert über Aushandlung . Die Stromquelle gibt ihre verfügbare Spannung an, der Laptop fordert eine Spannungs- und Stromstärkekombination an, und der Strom fließt erst, nachdem sich die Geräte geeinigt haben. Gängige Spannungen sind 5 V, 9 V, 15 V und 20 V. Daher kann es vorkommen, dass ein Laptop, der 20 V erwartet, mit einem USB-C-Anschluss mit geringer Ausgangsleistung nicht auskommt.
Ihre Batteriemanagementlösung spielt dabei eine entscheidende Rolle. Sie teilt dem PD-Controller präzise mit, was Ihre Zellen benötigen. Dadurch werden Spannungsabweichungen vermieden, die Ihre Batterie beschädigen könnten.
Sicherheitsmerkmale und dynamische Skalierung
Die Sicherheitsfunktionen arbeiten durch ständige Kommunikation. Ihr Batteriemanagementsystem (BMS) überwacht die Temperatur und passt den Ladevorgang in Echtzeit an. Diese dynamische Skalierung verhindert Überladung und Überhitzung.
Das Batteriemanagementsystem (BMS) arbeitet mit dem USB-C-PD-Chip zusammen , um die korrekte Spannung (5 V, 9 V, 12 V, 15 V, 20 V) für jedes angeschlossene Gerät auszuhandeln. Dieses Zusammenspiel verhindert Spannungsabweichungen, die zu Überladung führen könnten, und gewährleistet so die Sicherheit vor Überladung.
Moderne Systeme messen die Temperatur häufig. Ein hochwertiges Ladegerät hält die Temperatur im Betrieb niedrig. Dies ist wichtig, da Hitze die Batteriechemie mit der Zeit beeinträchtigt.
Parameter | Wert/Beschreibung |
|---|---|
1 Messung alle 0.03 Sekunden (30 ms) im Vergleich zu einem Standard-BMS alle 3-10 Sekunden | |
Präzision der Spannungseinstellung | 20 mV (0.02 V) Schritte über PPS |
Prädiktive Reaktion | Berechnet die Temperaturänderungsrate und reduziert die Leistung vor Erreichen der kritischen Schwelle. |
Temperatur des Anker-Ladegeräts bei 30 W | 38-45°C |
Temperatur des Budget-Ladegeräts bei 30 W | 52-65°C |
Akkukapazität nach 1 Jahr (bei Verwendung eines hochwertigen Ladegeräts) | 92–96 % des Originals |
Akkukapazität nach 1 Jahr (Budget-Ladegerät) | 82-90 % oder weniger |
Moderne Ladesysteme zeichnen sich durch ein integriertes Design aus, das eine bemerkenswerte Präzision gewährleistet. Ihr USB-C-Anschluss kommuniziert hunderte Male pro Sekunde mit dem Ladegerät. Dieser kontinuierliche Austausch sorgt dafür, dass Ihr Akku stets innerhalb sicherer Grenzen bleibt.
Der USB-Typ-C-Anschluss mit Doppelfunktion bietet zusätzliche Flexibilität. Ihr Laptop kann Ihr Smartphone aufladen. Ihr Smartphone kann kleine Zubehörteile mit Strom versorgen. Die Lade-/Entscheidungsfunktion ist bidirektional.
Ihr Akku profitiert von diesem intelligenten Zusammenspiel. Der USB-Typ-C-Ladestandard stellt die Stromzufuhr sicher. Ihr Batteriemanagementsystem steuert den Ladevorgang. Gemeinsam gewährleisten sie sicheres und effizientes Laden – jedes Mal.
Der integrierte Ansatz bedeutet weniger Komponenten und einfachere Designs. Ihr USB-C-Gerät sorgt für eine reibungslose Stromversorgung. Das System passt sich automatisch an veränderte Bedingungen an. Bei steigenden Temperaturen verlangsamt sich der Ladevorgang. Sobald der Akku fast voll ist, nimmt der Ladestrom ab.
Diese dynamische Skalierung geht direkt auf Ihre Bedenken hinsichtlich der Batteriegesundheit ein. Sie müssen sich nie Sorgen um Überladung machen. Das System verhindert dies automatisch. Auch Überhitzung ist kein Thema mehr. Die vorausschauende Reaktion erkennt Probleme, bevor sie gefährlich werden.
Das Laden über USB-C wird so einfach wie nie zuvor. Schließen Sie einfach ein zertifiziertes Ladegerät an. Die Ladeabwicklung erfolgt automatisch. Ihr Akku bleibt geschützt. Ihr Gerät wird mit optimaler Geschwindigkeit geladen. Diese perfekte Kombination aus BMS und USB-C sorgt für ein optimales Ladeerlebnis.
Bewährte Vorgehensweisen für Ihr Lade-Duo
Sie verstehen nun die intelligente Funktionsweise Ihres Geräts. Sie können Ihre Ladegewohnheiten optimieren. Mit dem richtigen Zubehör und dem nötigen Wissen schützen Sie Ihren Akku jahrelang.
Auswahl zertifizierter Zubehörteile
Der erste Schritt besteht darin, hochwertige Kabel und Ladegeräte auszuwählen. Achten Sie beim Kauf auf das USB-IF-Zertifizierungslogo. Dieses Siegel bestätigt, dass das Produkt strenge Qualitätsprüfungen bestanden hat. Das USB-IF-Kabelzertifizierungsprogramm führt eine Liste von Kabeln, die die Qualitätsstandards für USB-Umgebungen erfüllen.
Alle USB-C-zu-USB-C-Kabel müssen ein Etikett mit der Angabe der Leistungsfähigkeit von entweder 60 W oder 240 W tragen.
Kabel, die höhere Datenraten unterstützen, müssen das entsprechende Geschwindigkeitslogo, z. B. 20 Gbit/s, aufweisen.
Hochgeschwindigkeits-USB-C-zu-USB-C-Kabel benötigen das Stromsymbol und können das USB 2.0-Dreizack-Logo hinzufügen.
Produkte, die das USB-IF-Konformitätsprogramm bestehen , gelten als USB-IF-zertifiziert und werden in die Integratorenliste aufgenommen. Sie haben das Recht, die USB-IF-Logos zu lizenzieren.
Sie können die Zertifizierung mithilfe der offiziellen USB-IF-Produktsuche überprüfen . Diese Datenbank listet ausschließlich Produkte auf, die das Konformitätsprogramm erfolgreich durchlaufen haben. Beachten Sie, dass die öffentliche Liste standardmäßig nur Produkte anzeigt, die in den letzten zwei Jahren zertifiziert wurden. Ältere Produkte entsprechen möglicherweise nicht den aktuellen Standards.
Billiges, nicht zertifiziertes Zubehör birgt erhebliche Risiken. Nicht zertifizierte Ladegeräte verursachen gefährliche Spannungsspitzen. Diese können bei kurzzeitigen Laständerungen bis zu 19.3 V erreichen . Dies überschreitet den zulässigen Grenzwert von 20 V, der nur unter strengen Bedingungen der PD-Verhandlung erreicht werden darf. Ihr Batteriemanagementsystem kann dadurch dauerhaft beschädigt werden.
Die Schäden gehen über Spannungsprobleme hinaus. Nachgemachte Kabel verursachen eine unkontrollierte thermische Drosselung der Leistung. Die Temperatur der Hauptplatine Ihres Geräts steigt durchschnittlich um 11.4 °C. Diese Hitze beschleunigt den Akkuverschleiß. Nach 120 Ladezyklen behielten Akkus, die mit nicht zertifiziertem Zubehör geladen wurden, nur noch 79.3 % ihrer ursprünglichen Kapazität. Zertifizierte Akkus behielten hingegen 91.6 %. Dieser Unterschied von 12.3 % bedeutet, dass Ihr Akku deutlich schneller ausfällt.
Datenbeschädigung und Sicherheitslücken stellen eine zusätzliche Gefahr dar. Nicht zertifiziertes Zubehör verursacht bei 10-GB-Dateiübertragungen Datenbeschädigungen von bis zu 37 %. Manche Geräte umgehen die Überprüfung kryptografischer Signaturen. Angriffe wie „BadPower“ können eine dauerhafte Ausgangsspannung von 28 V erzwingen. Dies beschädigt die Sicherheitsbereiche moderner Chips dauerhaft.
Gerätegrenzen verstehen
Man könnte meinen, ein Ladegerät mit höherer Wattzahl lädt immer schneller. Das stimmt aber nicht. Das Batteriemanagementsystem (BMS) Ihres Geräts begrenzt die Eingangsleistung auf einen sicheren Wert. Das integrierte BMS weiß genau, was Ihre Zellen vertragen. Es nimmt nicht mehr Strom auf, als Ihr Akku benötigt.
Die Verwendung eines 100-Watt-Ladegeräts mit einem Smartphone, das 20-Watt-Laden unterstützt, funktioniert einwandfrei. Das Batteriemanagementsystem (BMS) des Smartphones verhandelt eine niedrigere Spannung über den USB-Typ-C-Anschluss. Das Ladegerät liefert nur die vom Gerät benötigte Leistung. So wird der Akku geschont und die Ladegeschwindigkeit entspricht der eines 20-Watt-Ladegeräts.
Der USB-Typ-C-Ladestandard regelt diese Aushandlung automatisch. Ihr Gerät übermittelt seinen Strombedarf. Das Ladegerät passt seine Leistung entsprechend an. Dieses System verhindert Überladung und Überhitzung. Ihre Batteriemanagementlösung arbeitet mit dem PD-Controller zusammen, um das optimale Gleichgewicht zu finden.
Ihr USB-C-Zubehör sollte zu den Funktionen Ihres Geräts passen. Prüfen Sie die Spezifikationen Ihres Geräts, bevor Sie neue Ladegeräte kaufen. Achten Sie auf das empfohlene PD-Profil. Wählen Sie Ihr Ladegerät entsprechend aus, um optimale Leistung zu erzielen. Ein hochwertiges Ladegerät bleibt im Betrieb kühl. Günstige Ladegeräte werden heißer und schädigen den Akku schneller.
Das richtige Zubehör schützt Ihre Investition. Zertifizierte Produkte sind in der Anschaffung teurer, sparen Ihnen aber langfristig Geld. Vorzeitiger Geräteaustausch aufgrund von Akkuschäden führt zu einer Erhöhung der jährlichen Gesamtbetriebskosten um 104 %. Hochwertiges Zubehör reduziert zudem den CO₂-Fußabdruck um 210 %. Ihre Kaufentscheidungen wirken sich positiv auf Ihren Geldbeutel und die Umwelt aus.
Ihr Batteriemanagementsystem fungiert als Wächter. Es kennt die genauen Grenzen Ihres Akkus. USB Typ-C PD dient als Datenautobahn. Es liefert Strom effizient und sicher. Dieses Duo setzt auf intelligente Lösungen statt auf maximale Geschwindigkeit. Bei jedem Ladevorgang wird die optimale Spannung und Stromstärke ermittelt.
Der Markt für USB-C PD-Controller wird Prognosen zufolge von 2026 bis 2033 jährlich um 12.9 % wachsen. Dieses Wachstum bestätigt, dass intelligentes Laden zum Standard wird.
Ihre integrierte Batteriemanagementlösung schützt Ihre Zellen täglich. Der USB-C-Anschluss kommuniziert permanent mit Ihrem Ladegerät. Ihr USB-C-Kabel überträgt sowohl Strom als auch Daten. Ihr USB-C-Ladegerät passt sich den Bedürfnissen Ihres Geräts an. So bleibt Ihr Akku jahrelang in optimalem Zustand.
Investieren Sie in zertifiziertes Zubehör. Achten Sie auf das USB-IF-Logo. Ihr Akku-Managementsystem ist auf hochwertige Hardware angewiesen. Wählen Sie mit Bedacht. Ihr Gerät wird es Ihnen mit längerer Akkulaufzeit und zuverlässiger Leistung jeden Tag danken.
FAQ
Kann ich jedes beliebige USB-C-Ladegerät mit meinem Gerät verwenden?
Verwenden Sie zertifizierte USB-IF-Ladegeräte. Ihr Gerät kommuniziert über den USB-Typ-C-Anschluss mit dem Ladegerät. Ein zertifiziertes Ladegerät entspricht dem USB-Typ-C-Standard. Nicht zertifizierte Ladegeräte können Spannungsspitzen von bis zu 19.3 V verursachen.
Kann ein Ladegerät mit höherer Wattzahl meinen Akku beschädigen?
Nein. Ihr Batteriemanagementsystem begrenzt die Ladeleistung auf ein sicheres Niveau. Ein 100-Watt-Ladegerät funktioniert problemlos mit einem 20-Watt-Smartphone. Das System wählt die richtige Spannung über USB Typ-C. Die Akkus bleiben geschützt.
Was passiert, wenn ich ein nicht zertifiziertes Kabel verwende?
Nicht zertifizierte Kabel verfügen nicht über E-Marker-Chips. Sie können zu thermischer Drosselung führen. Die Hauptplatine Ihres Geräts kann sich um bis zu 11.4 °C erwärmen. Die Akkus verschleißen schneller. Zertifizierte Kabel mit USB-Typ-C-Anschluss behalten nach 120 Ladezyklen 91.6 % ihrer Kapazität.
Wie erkennt das Batteriemanagementsystem (BMS), wann der Ladevorgang beendet werden soll?
Das System überwacht permanent Spannung, Stromstärke und Temperatur. Die Temperatur wird alle 0.03 Sekunden gemessen. Sobald die Zellen vollständig geladen sind, verringert sich der Stromfluss. Der USB-Typ-C-Standard gewährleistet eine sichere Kommunikation.
Kann ich mein Handy bedenkenlos über Nacht aufladen?
Ja. Moderne Geräte nutzen intelligentes Laden über USB-C. Das Batteriemanagementsystem (BMS) überwacht den Ladezustand kontinuierlich und beendet den Ladevorgang, sobald die volle Kapazität erreicht ist. Das USB-C-System kommuniziert mit dem Ladegerät, um einen sicheren Ladezustand zu gewährleisten.
