Wichtige Typen integrierter Schaltkreise und ihre Klassifizierungsmethoden

Wichtige Typen integrierter Schaltkreise und ihre Klassifizierungsmethoden

Integrierte Schaltkreise findet man in fast jedem elektronischen Gerät. Die gebräuchlichsten Typen sind digitale ICs, analoge ICs, Mixed-Signal-ICs und anwendungsspezifische ICs.

Art des integrierten Schaltkreises

Digitaler IC

Analoger IC

Mixed-Signal-IC

Anwendungsspezifischer IC (ASIC)

Integrierte Schaltungen lassen sich nach Funktion, Technologie, Komplexität oder Architektur sortieren. Diese Sortierung wird als Klassifizierung integrierter Schaltungen bezeichnet. Sie hilft bei der Auswahl der richtigen Bauteile für die Entwicklung elektronischer Systeme, Schaltungen und das Testen integrierter Schaltungen. Mit steigendem Integrationsgrad, von SSI zu ULSI, gewinnt das Testen von Chips noch mehr an Bedeutung.

Balkendiagramm, das die Zunahme der Transistoranzahl von SSI- zu ULSI-Integrationstypen zeigt

Wichtige Erkenntnisse

  • Integrierte Schaltungen lassen sich in vier Haupttypen unterteilen : digitale, analoge, Mixed-Signal- und anwendungsspezifische Schaltungen. Die Kenntnis dieser Typen hilft Ihnen, die richtige Schaltung für Ihr Projekt auszuwählen.

  • Integrierte Schaltkreise lassen sich nach Funktion, Technologie, Komplexität oder Architektur gruppieren. Dies erleichtert die Auswahl des richtigen Chips und hilft Ihnen, den Chip an die Anforderungen Ihres Systems anzupassen.

  • Digitale integrierte Schaltungen sind für die moderne Elektronik unerlässlich . Sie treiben Geräte wie Computer und Smartphones an. Sie verwenden Binärsignale und bestehen größtenteils aus Silizium.

  • Analoge integrierte Schaltkreise arbeiten mit gleichmäßigen Signalen. Sie sind wichtig für Audiosysteme und Sensoren. Zur Steuerung dieser Signale verwenden sie Komponenten wie Verstärker und Filter.

  • Mixed-Signal-ICs vereinen sowohl analoge als auch digitale Funktionen auf einem Chip. Sie eignen sich für Geräte, die beide Signalarten benötigen, wie Smartphones und medizinische Geräte.

Klassifizierung integrierter Schaltkreise

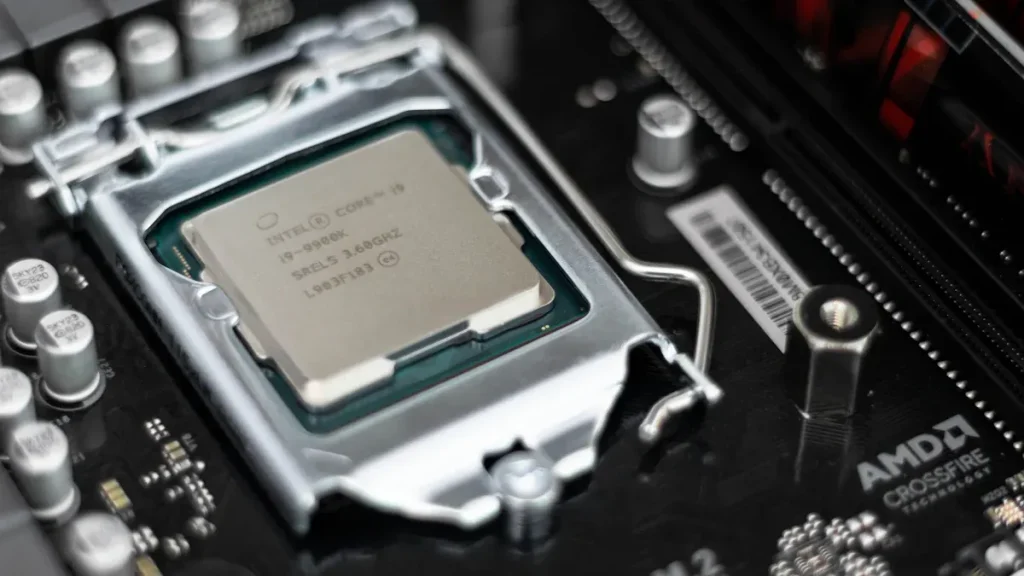

Klassifizierung integrierter Schaltkreise
Bildquelle: Pexels

Die Klassifizierung integrierter Schaltungen hilft Ihnen, Chips zu gruppieren und zu vergleichen. Es gibt verschiedene Möglichkeiten, diese Schaltungen zu sortieren. Jede Methode betrachtet ein bestimmtes Merkmal oder einen bestimmten Anwendungsbereich. Dies erleichtert die Auswahl des richtigen Chips für Ihr Projekt.

Nach Funktion

Integrierte Schaltkreise lassen sich nach ihrer Funktion sortieren. Einige arbeiten mit Signalen, die sich stetig ändern. Andere verwenden Signale, die zwischen zwei Zuständen umschalten. Hier ist eine Tabelle mit den wichtigsten Typen :

IC-Typ

Beschreibung

Anwendungen

Analoge integrierte Schaltkreise

Arbeiten Sie mit Signalen, die sich sanft ändern.

Audiosysteme, Radios, Sensoren

Digitale integrierte Schaltkreise

Verwenden Sie Signale, die entweder ein- oder ausgeschaltet sind (0 oder 1).

Mikroprozessoren, Speicherchips, Logikgatter

Mixed-Signal-ICs

Kombinieren Sie analoge und digitale Teile auf einem Chip.

Datenkonverter, Kommunikationssysteme

Diese Art der Sortierung hilft Ihnen, den Chip Ihrem System zuzuordnen.

Durch die Technologie

Integrierte Schaltkreise lassen sich auch nach Technologie sortieren. Technologie beschreibt, wie der Chip hergestellt wird und welche Materialien verwendet werden. Hier ist eine Tabelle mit einigen gängigen Typen :

Technologietyp

Beschreibung

Auswirkungen auf die Leistung

Doping

Fügt dem Chipmaterial spezielle Atome hinzu.

Macht Chips schneller und zuverlässiger.

Dünnschichtabscheidung

Bringt mithilfe spezieller Maschinen dünne Schichten auf dem Chip auf.

Verbessert den Energieverbrauch und die Leistung.

Lithografie

Zeichnet winzige Muster auf die Chipoberfläche.

Steuert, wie klein und schnell Chips sein können.

Entfernungsprozesse

Entnimmt Teile des Spanmaterials, um ihm Form zu geben.

Hilft, die richtige Chipstruktur zu erstellen.

Die Sortierung nach Technologie zeigt, wie sich die Herstellung der Chips auf deren Qualität auswirkt.

Nach Komplexität

Die Sortierung nach Komplexität betrachtet die Anzahl der Bauteile im Chip. Hier sind die Hauptgruppen :

  • SSI (Small Scale Integration): 3–30 Gatter pro Chip

  • MSI (Medium Scale Integration): 30–300 Gatter pro Chip

  • LSI (Large Scale Integration): 300–3,000 Gatter pro Chip

  • VLSI (Very Large Scale Integration): Mehr als 3,000 Gates pro Chip

Chips mit mehr Gates können mehr Dinge tun. Dies hilft Ihnen, einen Chip auszuwählen, der zu Ihrem Projekt passt.

Durch Architektur

Sie können Chips auch nach ihrer Architektur sortieren. Die Architektur beschreibt, wie der Chip aufgebaut ist und wie seine Komponenten miteinander verbunden sind. Hier ist eine Tabelle mit zwei Hauptmethoden :

Architektonischer Ansatz

Beschreibung

Einfluss auf die Funktionalität

Digitaler IC-Entwurf

Verwendet Logikblöcke für Aufgaben wie Computerberechnungen.

Steigert Geschwindigkeit und Effizienz bei der digitalen Arbeit.

Analoges IC-Design

Verwendet Verstärker und Filter zur Signalsteuerung.

Verbessert die Ton- und Signalqualität.

Durch die Sortierung nach Architektur wird deutlich, wie sich die Leistungsfähigkeit des Chips durch sein Layout ändert.

Tipp: Mithilfe der Klassifizierung integrierter Schaltkreise können Sie Chips schnell vergleichen und den besten für Ihr Projekt auswählen.

IC-Typen

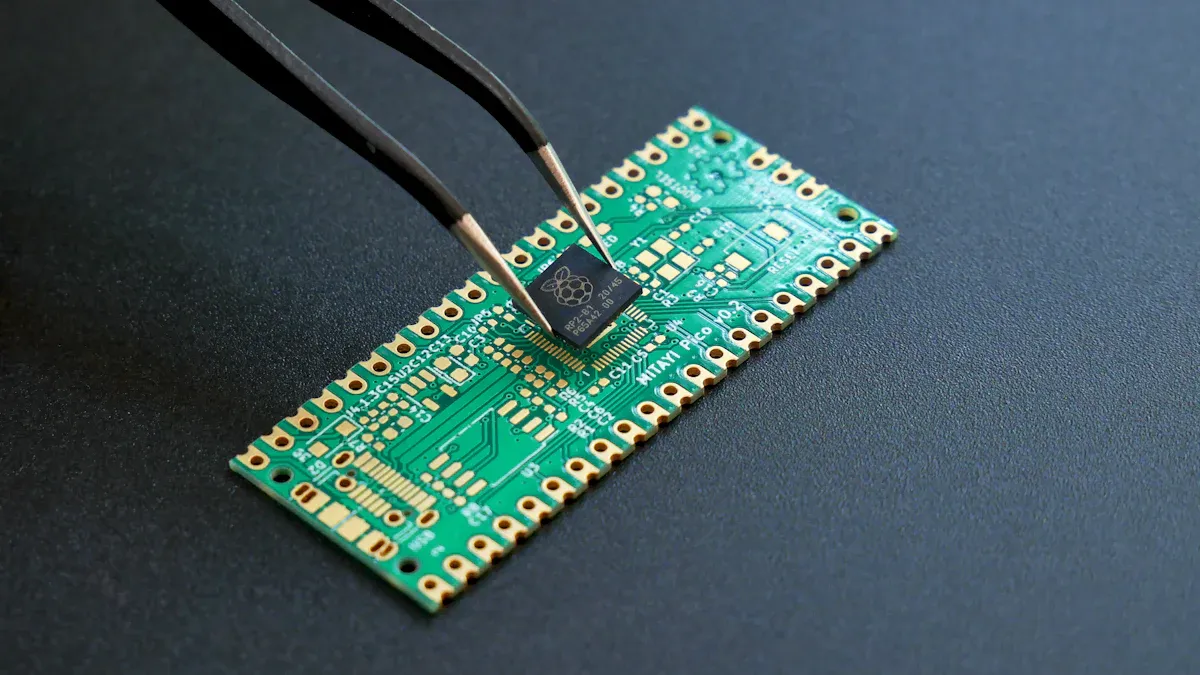

IC-Typen
Bildquelle: unsplash

Digitale integrierte Schaltkreise

Digitale integrierte Schaltungen sind heutzutage in der Elektronik unverzichtbar. Sie arbeiten mit Binärsignalen, die entweder ein- oder ausgeschaltet sind. Diese Schaltungen verwenden Logikgatter wie UND, ODER und NICHT . Logikgatter ermöglichen Schaltungen, die einfache mathematische Operationen und Entscheidungen durchführen. Kombinatorische Schaltungen nutzen ausschließlich den aktuellen Eingang, um den Ausgang zu bestimmen. Sequenzielle Schaltungen verfügen über Speicherbausteine, die Daten speichern und im Laufe der Zeit verändern.

Digitale integrierte Schaltkreise (ICs) finden sich in vielen Geräten. Sie stecken in Smart-TVs, Set-Top-Boxen und Spielekonsolen . Wearables wie Smartwatches nutzen sie beispielsweise zur Herzfrequenzmessung. Kameras verwenden diese Schaltkreise zur Bildverarbeitung. In Autos steuern sie Motoren und Infotainmentsysteme. Auch in medizinischen Geräten und Fabrikmaschinen kommen sie zum Einsatz.

Digitale integrierte Schaltungen werden hauptsächlich aus Silizium hergestellt. CMOS ist das gängigste Herstellungsverfahren . Dieses Verfahren ermöglicht hohe Leistung bei geringem Stromverbrauch. Die Chipherstellung umfasst Schritte wie Wafervorbereitung, Ionenimplantation und Fotolithografie. Die Gehäusefertigung ist der letzte Schritt. Unternehmen produzieren viele Chips gleichzeitig, um Kosten zu sparen.

Technologie/Prozess

Beschreibung

Material

Meistens wird Silizium verwendet, manchmal werden aber auch GaAs und SiGe verwendet.

Dominanter Prozess

CMOS ist die gängigste Methode zur Herstellung digitaler Logikchips.

Logikgatterarchitekturen

Umfasst statisches CMOS, dynamisches CMOS und Pass-Transistor-Logik-CMOS.

IC-Fertigungsschritte

1. Wafervorbereitung 2. Ionenimplantation 3. Diffusion 4. Fotolithografie 5. Oxidation 6. Chemische Gasphasenabscheidung 7. Metallisierung 8. Verpackung

Produktionsstrategie

Um die Kosten zu senken, werden viele Chips gleichzeitig auf einem Wafer hergestellt.

Digitale integrierte Schaltkreise gibt es in verschiedenen Größen. Die folgende Tabelle zeigt die Typen :

IC-Typ

Transistoranzahl

Beschreibung

Small-Scale-Integration (SSI)

1 bis 100

Wird für grundlegende Teile wie Logikgatter und Flip-Flops verwendet.

Mittlere Integration (MSI)

100 bis 1,000

Wird für Zähler und kleine Mikroprozessoren verwendet.

Großintegration (LSI)

1,000 bis 10,000

Wird für 8-Bit-Mikroprozessoren in Computern und Spielen verwendet.

Sehr große Integration (VLSI)

10,000 zu 1 Millionen

Wird für 32-Bit-Mikroprozessoren in leistungsstarken CPUs und Speicherchips verwendet.

Ultragroße Integration (ULSI)

1 Millionen bis 10 Millionen

Wird für fortschrittliche Mikroprozessoren in modernen Computern verwendet.

Giant Scale Integration (GSI)

Über 10 Millionen

Wird für komplexe Systeme wie SoCs in KI und schnellen Geräten verwendet.

Tipp: Überprüfen Sie immer den Integrationsgrad und Ihre Anforderungen, bevor Sie sich für einen digitalen integrierten Schaltkreis entscheiden.

Analoge ICs

Analoge ICs ermöglichen die Verarbeitung von sich stetig ändernden Signalen wie Schall oder Wärme. Ihr Aufbau basiert auf Verstärkern, Filtern und Spannungsreglern. Operationsverstärker (Op-Amps ) spielen in analogen Schaltungen eine zentrale Rolle. Entwickler wenden spezielle Verfahren an, um die Stabilität der Verstärker zu gewährleisten. Zudem minimieren sie die Eingangs-Offsetspannung und stellen sicher, dass die Schaltung auch bei Änderungen ihrer Funktionsweise einwandfrei funktioniert.

Zentrales Designprinzip

Beschreibung

Operationsverstärker-Design

Konzentriert sich auf die Entwicklung von Operationsverstärkern, insbesondere zweistufigen CMOS-Operationsverstärkern.

Kompensationstechniken

Wird verwendet, um Verstärker beim Arbeiten in einer Schleife stabil zu halten.

Systematische Eingangs-Offsetspannung

Stellt sicher, dass am Eingang keine unerwünschte Spannung anliegt.

Prozessunabhängige Leitungskompensation

Sorgt für einen einwandfreien Betrieb der Schaltung, auch wenn sich der Herstellungsprozess ändert.

Hohe Ausgangsimpedanz

Operationsverstärker verfügen über eine hohe Ausgangsimpedanz für eine bessere Verstärkung und einen geringen Stromverbrauch.

Niederspannungsanwendungen

Zweistufige Operationsverstärker eignen sich gut für Niederspannungsanwendungen, ohne dass zusätzliche Ausgangsteile erforderlich sind.

Vollständig differentielle Operationsverstärker

Erklärt, was volldifferenzielle Operationsverstärker sind und wie sie verwendet werden.

Analoge ICs kommen an vielen Stellen zum Einsatz. Sie verstärken und verarbeiten Signale in Radios, Audiosystemen und Sensoren. Sie kommen auch in Phasenregelkreisen, ADCs und DACs zum Einsatz. Analoge ICs helfen dabei, Signale von Sensoren oder Antennen in für Geräte nutzbare Signale umzuwandeln.

Analoge integrierte Schaltungen (ICs) verwenden Bauteile wie Operationsverstärker , Spannungsregler, Oszillatoren und aktive Filter. Diese sind sowohl in der Heim- als auch in der Arbeitselektronik von großer Bedeutung.

Einige bekannte analoge ICs sind :

  1. LM741: Ein nützlicher Operationsverstärker für viele Schaltkreise.

  2. AD620: Ein sehr genauer Verstärker zum Messen.

  3. LM7805: Ein Spannungsregler, der eine konstante 5-V-Ausgabe liefert.

  4. AD574: Ein präziser ADC zum Sammeln von Daten.

  5. DAC0800: Ein DAC zum Umwandeln digitaler Signale in analoge Audio- und Videosignale.

Mixed-Signal-ICs

Mixed-Signal-ICs vereinen analoge und digitale Schaltungen auf einem Chip. Sie kommen zum Einsatz, wenn beide Signalarten in einem Gerät verarbeitet werden müssen. Die Entwicklung von Mixed-Signal-ICs erfordert sorgfältige Planung. Analoge und digitale Signale müssen getrennt werden, um Störungen und Probleme zu vermeiden. Eine gute Erdung, Leitungsführung und Stromversorgung tragen wesentlich zum einwandfreien Betrieb der Schaltung bei.

  • Mischt analoge und digitale Teile zusammen

  • Erfordert eine sorgfältige Planung des Layouts

  • Hält Signale getrennt, um Probleme zu vermeiden

  • Nutzt die besten Methoden, um Signale klar zu halten

  • Benötigt gute Isolierung, Erdung und Verlegung

  • Die Stromversorgung muss gut gemanagt werden

  • Stoppt Rauschen und Störungen im Layout

Mixed-Signal-ICs finden in vielen Bereichen Anwendung . In Autos werden sie zur Ansteuerung von Sensoren und zur Kommunikation mit anderen Komponenten eingesetzt. Medizinische Geräte nutzen sie für präzise Datenverarbeitung. Drahtlose Systeme verwenden sie zur Signalübertragung. Smartphones und Tablets nutzen sie zur Ton- und Energiesteuerung.

schaffen

Beschreibung

CMOS

Am besten für digitale Arbeiten geeignet und ermöglicht das einfache Hinzufügen digitaler Teile.

BiCMOS

Kombiniert CMOS- und Bipolartransistoren für bessere analoge und digitale Arbeit.

CMOS-SOI

Verwendet eine spezielle Schicht, um Chips schneller herzustellen und unerwünschte Effekte zu reduzieren.

SiGe

Macht Chips für Hochfrequenzjobs schneller.

Mixed-Signal-ICs verfügen häufig über ADCs und DACs, um Signale zwischen analog und digital umzuwandeln.

Speicher-ICs

Speicher-ICs speichern Daten für elektronische Geräte. Sie werden in Computern, Handys und vielen anderen Geräten verwendet. Die Herstellung von Speicher-ICs beginnt mit dem Bau von Bauteilen wie Transistoren und Kondensatoren . Eine Isolierschicht verbindet diese Bauteile. Dünne Metallleitungen ermöglichen den Datenaustausch. Eine Deckschicht schützt den Chip. Diese Chips werden auf Platinen platziert, um sie mit anderen Bauteilen zu verbinden.

Es gibt verschiedene Typen von Speicher-ICs. DRAM dient der kurzfristigen Speicherung in Computern und Gadgets. NAND-Flash sichert Daten in Smartphones und SSDs. 3D-NAND bietet mehr Speicherplatz und höhere Geschwindigkeit. ReRAM ist ein neuer Speichertyp für neue Anwendungen.

Speichertyp

Beschreibung

Anwendungen

DRAM

Wird zur kurzfristigen Datenspeicherung verwendet.

Computer und Elektronik.

NAND-Flash-Speicher

Hält die Daten auch bei ausgeschaltetem Strom sicher.

Telefone, USB-Laufwerke, SSDs.

3D NAND Technologie

Bietet mehr Speicherplatz und höhere Geschwindigkeit.

Kleine, energiesparende Geräte.

ReRAM

Neuer Speichertyp, der Daten sicher aufbewahrt.

Wird in neuen elektronischen Geräten verwendet.

Einige Speicher-ICs, die Sie vielleicht kennen, sind DDR SDRAM, das für große Aufgaben schnell ist, und RDRAM, das noch schneller ist, aber mehr kostet.

Speicherchiptyp

Beschreibung

DDR SDRAM

Verwendet beide Kanten der Uhr, um die Geschwindigkeit zu verdoppeln, ideal für schnelle Jobs.

RDRAM

Läuft mit höheren Geschwindigkeiten für schnelle Datenübertragungen, gut für anspruchsvolle Aufgaben, kostet aber mehr.

Mikroprozessoren

Ein Mikroprozessor ist sozusagen das Gehirn Ihres Computers oder Smart-Geräts. Mikroprozessoren werden verwendet, um Programme auszuführen und das System zu steuern. Das Design besteht aus vielen Kernen und komplexen Logikschaltungen. Designer verwenden ISA, um die Funktionen des Mikroprozessors zu definieren. Das Design verfügt außerdem über Rechen- und Steuereinheiten für schnelles Arbeiten.

Mikroprozessoren sind in vielen Dingen zu finden. Sie stecken in Computern, Laptops und Servern. Auch in Telefonen, Tablets und Spielekonsolen kommen sie zum Einsatz. In Autos steuern Mikroprozessoren Motoren und intelligente Funktionen. Medizinische Geräte und Fabrikgeräte nutzen sie für Steuerungs- und Datenverarbeitung.

Mikroprozessoren nutzen neue Fertigungsverfahren wie 5 nm und 3 nm , um mehr Bauteile unterzubringen und weniger Strom zu verbrauchen. Einige verfügen über KI-Einheiten für intelligente Aufgaben. Spezialchips wie GPUs, FPGAs und ASICs werden für Spiele, KI und maschinelles Lernen eingesetzt. Hersteller bemühen sich, Energie zu sparen und umweltfreundliche Materialien zu verwenden.

Typ

Eigenschaften

Repräsentative Chips

Universeller Hochleistungs-Mikroprozessor (x86)

Wird in Computern und Laptops verwendet, sehr schnell und voller Funktionen

Intel Core i9 / AMD Ryzen 9

Eingebetteter Mikroprozessor (ARM)

Spart Strom, wird in Telefonen und IoT verwendet

Qualcomm Snapdragon / Apple A14 Bionic

Digitaler Signalprozessor (DSP)

Entwickelt für die Verarbeitung digitaler Signale, verwendet in Ton und Video

Texas Instruments TMS320C6713

Mikrocontroller

Wird in kleinen Systemen verwendet, spart Platz und Strom

Atmel ATmega328P / Microchip PIC18F4550

PowerPC

Wird in Servern, Netzwerken und Spielekonsolen verwendet

IBM POWER9 / Nintendo GameCube Gekko

MIPS

Wird in Netzwerkgeräten und Fernsehern verwendet

MIPS R3000 / MIPS32 M4K

SPARC

Wird in Servern und Workstations verwendet

Oracle SPARC T7 / Fujitsu SPARC64 XIfx

System-on-a-Chip (SoC)

Enthält viele Teile in einem Chip, der in Telefonen und IoT verwendet wird

Apple A14 Bionic / Qualcomm Snapdragon

Grafikprozessor (GPU)

Gemacht für Grafiken und schnelle Mathematik

NVIDIA GeForce RTX 3080 / AMD Radeon RX 6800

Mikrocontroller

Mikrocontroller sind winzige Computer auf einem Chip. Sie werden in kleinen Systemen für bestimmte Aufgaben eingesetzt. Das Design umfasst einen Prozessor, Speicher und Ein-/Ausgabeports. Mikrocontroller sind auf geringen Stromverbrauch und einfache Aufgaben ausgelegt. Man findet sie in Haushaltsgeräten, Spielzeugen und Fabrikmaschinen.

Mikrocontroller nutzen die gleiche Technologie wie Mikroprozessoren, vereinen aber alles auf einem Chip. Sie verwenden häufig CMOS für höhere Geschwindigkeit und geringeren Stromverbrauch. Mikrocontroller werden für Aufgaben benötigt, die eine stabile Echtzeitsteuerung erfordern.

Mikrocontroller finden sich in Waschmaschinen, Mikrowellen und Fernbedienungen. Sie steuern auch Roboter, Autosysteme und Smart-Home-Geräte. Einige kommen in medizinischen Geräten und tragbarer Technologie zum Einsatz.

Kommunikations-ICs

Kommunikations-ICs unterstützen das Senden und Empfangen von Daten in der Elektronik. Sie werden in drahtlosen Geräten, Netzwerkgeräten und Telefonen eingesetzt. Ihr Design konzentriert sich auf die Signalverarbeitung, Signaländerung und Fehlerbehebung. Diese ICs müssen schnell arbeiten und die Schaltkreise stabil halten.

Kommunikations-ICs nutzen neue Technologien wie RF CMOS, BiCMOS und SiGe für Hochgeschwindigkeitsanwendungen. Sie verfügen oft über analoge und digitale Komponenten, wie beispielsweise Mixed-Signal-ICs. Kommunikations-ICs sind wichtig für WLAN, Bluetooth und Mobilfunknetze.

Kommunikations-ICs finden sich in Telefonen, Tablets und Laptops. Sie kommen auch in Fahrzeugnetzwerken, Fabriksystemen und Satelliten vor. ASICs werden häufig in Kommunikations-ICs für spezielle Aufgaben eingesetzt.

Hinweis: ASICs sind für eine spezielle Aufgabe konzipiert. Sie werden verwendet, wenn Sie für eine bestimmte Aufgabe die höchste Geschwindigkeit benötigen, z. B. bei Kommunikations-ICs oder bei schneller Datenverarbeitung.

IC-Funktionen

Design-Prinzipien

Um integrierte Schaltungen (ICs) optimal zu nutzen, ist ein grundlegendes Verständnis ihres Designs unerlässlich . Der IC-Entwurf beginnt mit einem klaren Plan. Zunächst wird die Funktion der Schaltung definiert. Anschließend wird das passende Design ausgewählt. Dabei kommen Logikgatter, Verstärker oder Speicherzellen zum Einsatz. Der Entwurf wird auf Papier oder am Computer gezeichnet und auf Fehler überprüft. Vor der Chipfertigung wird er mithilfe von Software getestet. Bei Problemen werden Anpassungen vorgenommen. Ein einfaches Design optimiert die Funktionalität. Um Änderungen zu vereinfachen, werden Blöcke verwendet. Der Stromverbrauch wird berücksichtigt. Die optimale Raumnutzung wird sichergestellt. Durch die Verwendung von Schichten wird Platz gespart. Die Wärmeentwicklung wird minimiert. Spezielle Werkzeuge dienen der Designprüfung. Die Fertigstellung des Designs erfolgt im Team. Anschließend wird der Chip in einer Fabrik gefertigt. Der Chip wird getestet, um seine Funktionsfähigkeit zu überprüfen. Bei Fehlern werden Korrekturen vorgenommen. Das Design kann für die Entwicklung neuer Chips wiederverwendet werden.

Tipp: Durch gutes Design funktioniert Ihr IC besser und hält länger.

Anwendungen

Integrierte Schaltungen (ICs) kommen in vielen Bereichen zum Einsatz . Man findet sie in Handys, Computern und Autos. Sie werden in medizinischen Geräten und Smart-Home-Systemen verwendet. Man sieht ICs in Robotern und Spielzeug. Man verwendet ICs in Fernsehern und Radios. Man findet sie in Waschmaschinen und Mikrowellen. Man verwendet ICs in Ampeln und Straßenlaternen. Man sieht ICs in Fabriken und landwirtschaftlichen Betrieben. Man verwendet ICs in Satelliten und Raketen. Man findet sie in Uhren und Fitnessarmbändern.

Technologies

Zur Herstellung integrierter Schaltkreise (ICs) werden viele Technologien eingesetzt. Für die meisten ICs wird Silizium verwendet. Für stromsparendes Design wird CMOS-Technologie eingesetzt. Für Mixed-Signal-Design wird BiCMOS eingesetzt. Für schnelles Design wird SOI eingesetzt. Für Hochgeschwindigkeitsdesign wird GaAs eingesetzt. Für die Darstellung des Designs auf dem Chip wird Fotolithografie eingesetzt. Für die Änderung der Chip-Funktion wird Dotierung eingesetzt. Für bessere Chips wird Dünnschichtdesign eingesetzt. Für 3D-Design wird mehr auf einen Chip gepackt. Für bessere Chips werden neue Design-Tools eingesetzt. Und für die Designunterstützung wird KI eingesetzt.

schaffen

Verwendung im Design

CMOS

Low-Power-Design

BiCMOS

Mixed-Signal-Design

SO, ICH

Schnelles Design

GaAs

Hochgeschwindigkeitsdesign

3D Integration

Mehr Design auf weniger Raum

Repräsentative Chips

Sie sehen viele Chips mit gutem Design. Sie verwenden den 555-Timer für das Timing-Design. Sie verwenden den LM741 für das Verstärker-Design. Sie verwenden den 8051 für das Mikrocontroller-Design. Sie verwenden den ATmega328 für das Arduino-Design. Sie verwenden den Intel Core i7 für das Computer-Design. Sie verwenden den ARM Cortex für das Telefon-Design. Sie verwenden den TMS320 für das DSP-Design. Sie verwenden den DDR4 für das Speicher-Design. Sie verwenden den ESP8266 für das Wi-Fi-Design. Sie verwenden den LM7805 für das Spannungs-Design.

Hinweis: Jeder Chip weist ein spezielles Design für seine Aufgabe auf. Sie können von jedem Design lernen, um Ihr eigenes zu verbessern.

Wenn Sie wissen, wie Sie die einzelnen Chips sortieren, ist das eine große Hilfe. So können Sie den besten Chip für Ihr Projekt auswählen. Sie passen die Materialien und den Aufbau des Chips an Ihre Anforderungen an. Dadurch funktionieren Ihre Chipplatinen besser und halten länger. Sie planen, wie sich Drähte und Wärme für schnelle Chips ausbreiten.

  • Sie sehen neue Chiptypen wie Sub-2-nm- und gestapelte Chips.

  • Sie bemerken Chips mit coolen Dingen wie MBCFET und GAAFET.

  • Sie finden Chips, die High-k-Dielektrikum verwenden, um besser zu funktionieren.

  • Sie verwenden Chips mit intelligenten KI-Tools, um anspruchsvolle Designs zu bewältigen.

  • Sie wählen Chips für Cloud-Jobs und KI, die Energie sparen.

  • Sie betrachten Chips mit 3D-Stapelung für Gesundheits- und Haushaltsgeräte.

  • Sie erhalten Chips, die Fehler und Verzögerungen im Design verhindern.

  • Sie verwenden Chips wie GPUs, ASICs, FPGAs und neuromorphe Chips für neue Aufgaben.

  • Sie sehen Chips, die dazu beitragen, Elektronik schneller und intelligenter zu machen.

Informieren Sie sich ständig über neue Chips. Wenn Sie neugierig bleiben, treffen Sie bessere Entscheidungen für Ihre technischen Projekte.

FAQ

Was ist ein integrierter Schaltkreis und warum wird er verwendet?

Ein integrierter Schaltkreis vereint viele elektronische Bauteile auf einem einzigen Chip. Dadurch werden Geräte kleiner und schneller. Integrierte Schaltkreise helfen, Platz und Energie zu sparen. Man findet sie in Handys, Computern und Autos. Sie ermöglichen das reibungslose Zusammenspiel moderner Elektronik.

Welchen Einfluss hat das Chipdesign auf digitale Geräte?

Das Chipdesign bestimmt die Funktionsweise digitaler Geräte. Sie wählen die passende Logik und das optimale Layout. Ein gutes Chipdesign bedeutet höhere Geschwindigkeit und geringeren Stromverbrauch. Digitale Geräte funktionieren mit einem guten Design besser. Durch ein gutes Chipdesign können Sie Ihrem integrierten Schaltkreis zusätzliche Funktionen hinzufügen.

Was sind die wichtigsten Schritte bei der Chipherstellung?

Die Chipherstellung beginnt mit einem Halbleiterwafer. Mittels Fotolithografie, Dotierung und Ätzen werden Schaltkreise hergestellt. Für die Verbindungen werden Schichten hinzugefügt. Moderne Maschinen unterstützen den Chipbau. Vor dem Verpacken des Chips wird der integrierte Schaltkreis getestet.

Warum ist die Chipverpackung für integrierte Schaltkreise wichtig?

Chip-Verpackungen schützen Ihren integrierten Schaltkreis vor Beschädigungen. Sie dienen der Verbindung des Chips mit anderen Bauteilen. Eine gute Verpackung hält Wärme fern und verhindert Wasser. Für digitale, analoge und Mixed-Signal-Chips ist eine stabile Verpackung erforderlich. Chip-Verpackungen unterstützen außerdem die Zusammenarbeit verschiedener Technologien.

Wie helfen FPGA und Field Programmable Gate Arrays bei der Technologieintegration?

FPGAs und feldprogrammierbare Gate-Arrays ermöglichen schnelles Testen des Chipdesigns. Die Logik lässt sich nach der Chipherstellung ändern. FPGAs ermöglichen die Umsetzung neuer Ideen in digitalen Systemen. feldprogrammierbare Gate-Arrays unterstützen System-on-a-Chip- und Technologieprojekte.

Hinterlasse einen Kommentar

Ihre E-Mail-Adresse wird nicht veröffentlicht. Pflichtfelder sind mit * gekennzeichnet.
