Обзор проекта

Проект «Персональный цифровой помощник (PDA)» демонстрирует Wonderful PCBКомпания обладает широкими возможностями в разработке профессиональных портативных устройств. В данном тематическом исследовании описывается полный цикл разработки промышленного интеллектуального терминала, предназначенного для сбора данных, связи и управления оперативными задачами в профессиональных условиях, включая складское хозяйство, розничную торговлю, выездное обслуживание и здравоохранение.

Wonderful PCB Компания предоставляла комплексные услуги «под ключ», охватывающие проектирование электронного оборудования, многослойную компоновку и производство печатных плат, сборку печатных плат с компонентами SMT и BGA, а также всесторонние протоколы тестирования. Такой интегрированный подход позволил заказчику оптимизировать разработку, сократить затраты на координацию и ускорить вывод продукции на рынок, сохраняя при этом строгие стандарты качества.

В число результатов проекта вошли: разработка полной аппаратной архитектуры и выбор компонентов, проектирование и изготовление 8-слойной печатной платы HDI, сборка SMT/BGA с выходом годных изделий с первого раза более 98%, функциональное тестирование и тестирование надежности, а также оптимизация конструкции для серийного производства.

Требования и проблемы клиентов

Здесь описан примерный сценарий. Заказчику требовался защищенный портативный терминал, способный надежно работать в сложных промышленных условиях. Ключевые характеристики включали: процессор ARM Cortex-A с 2 ГБ ОЗУ и 16 ГБ памяти, 5-дюймовый сенсорный экран с хорошей видимостью на солнце (более 450 нит), встроенный сканер штрих-кодов 1D/2D, двухдиапазонный Wi-Fi и Bluetooth 5.0, опциональное подключение 4G LTE, аккумулятор емкостью 4000 мАч, обеспечивающий более 10 часов работы, защиту от пыли и воды по стандарту IP65 и устойчивость к падению с высоты 1.5 метра.

Основные технические проблемы:

Проект представлял собой серьёзные инженерные задачи. Компактный форм-фактор (150 мм × 75 мм × 20 мм) требовал чрезвычайно высокой плотности размещения компонентов — более 500 компонентов на основной печатной плате — при сохранении целостности сигнала и эффективного теплоотвода. Одновременная работа Wi-Fi, Bluetooth и LTE в непосредственной близости требовала тщательной разработки радиочастотной системы для предотвращения помех и обеспечения соответствия стандартам FCC/CE. Достижение более 10 часов автономной работы требовало сложной системы управления питанием с несколькими областями напряжения и динамическим масштабированием мощности. Высокая плотность размещения компонентов в больших корпусах BGA и с малым шагом выводов (0.4 мм) потребовала тщательной оптимизации конструкции с учётом технологичности производства для поддержки автоматизированной сборки с высокой производительностью.

Wonderful PCBрешение

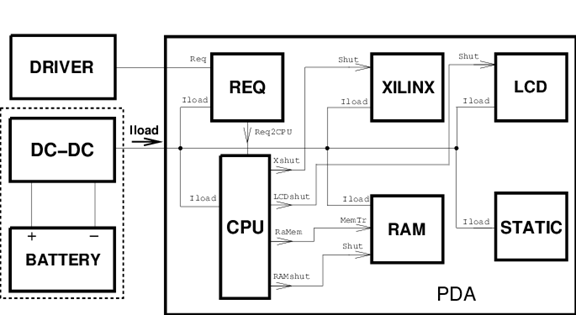

1 Проектирование аппаратной архитектуры

В основе аппаратной архитектуры лежал высокопроизводительный четырехъядерный процессор ARM Cortex-A, оптимизированный для мобильных приложений. Конструкция включала 2 ГБ оперативной памяти LPDDR4 для быстрой реакции, 16 ГБ памяти eMMC с возможностью расширения с помощью microSD, многоканальный PMIC для эффективного регулирования питания, сертифицированный комбинированный модуль Wi-Fi/Bluetooth, снижающий риски проектирования радиочастотного оборудования, и опциональный модем LTE с глобальным покрытием. Периферийные интерфейсы включали USB Type-C с поддержкой Power Delivery, выделенный UART для интеграции со сканером штрих-кодов и комплексную защиту от электростатического разряда (ESD) на всех внешних соединениях.

2 Проектирование и компоновка печатной платы

Восьмислойная структура печатной платы обеспечивала оптимальную целостность сигнала и распределение питания. Слой 1 (верхний) отвечал за размещение компонентов высокой плотности и трассировку. Слои 2 и 7 служили в качестве заземляющих плоскостей для возврата сигналов и экранирования от электромагнитных помех. Слои 3 и 6 обеспечивали трассировку высокоскоростных дифференциальных пар и критически важных сигналов. Слои 4 и 5 распределяли питание с низким импедансом. Слой 8 (нижний) размещал дополнительные компоненты и выполнял трассировку.

Ключевые конструктивные особенности включали согласованную по длине дорожку DDR4 с допуском ±25 мил для надежной работы памяти, контролируемое сопротивление 50 Ом для сигналов USB и RF, стратегическое размещение радиочастотного модуля по краям платы с выделенными заземляющими переходными отверстиями и зонами, исключающими доступ, комплексную сеть распределения питания со стратегическим размещением развязывающих конденсаторов, а также тепловые переходные отверстия, соединяющие теплоотводящую площадку процессора с внутренними заземляющими плоскостями для рассеивания тепла.

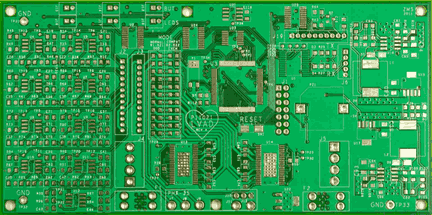

3 Производство печатных плат

Wonderful PCBСобственное производственное подразделение компании выпускало 8-слойные платы с возможностью прокладки дорожек/зазоров толщиной 5 мил/5 мил, содержанием меди 1 унция (2 унции на силовых слоях), покрытием ENIG для превосходной паяемости и контролируемым допуском импеданса в пределах ±10%. Контроль качества включал автоматизированную оптическую инспекцию (AOI) для обнаружения дефектов дорожек, электрическое тестирование с помощью летающего зонда для проверки целостности и изоляции, рефлектометрию во временной области (TDR) для подтверждения контролируемого импеданса и микроанализ для подтверждения качества и совмещения внутренних слоев.

Сборка печатных плат и закупка компонентов

Сборка печатных плат осуществлялась с использованием передового оборудования для поверхностного монтажа (SMT), обеспечивающего установку более 50 000 компонентов в час с возможностью мелкого шага до 0.3 мм. Процесс включал высокоточную печать паяльной пасты с проверкой SPI, автоматизированную установку компонентов BGA с субмикронной точностью, бессвинцовую пайку оплавлением в азотной атмосфере и рентгеновский контроль качества паяных соединений BGA. Многоступенчатый контроль качества позволил достичь более 98% выхода годных изделий с первого раза после оптимизации процесса.

При закупке компонентов использовались налаженные связи с авторизованными дистрибьюторами (Arrow, Avnet, Digi-Key), что гарантировало подлинность деталей и полную отслеживаемость. Поставка критически важных микросхем исключительно через авторизованные каналы исключила риск подделки. Использование альтернативных источников для пассивных компонентов обеспечило гибкость цепочки поставок. Входной контроль качества проверял подлинность компонентов перед их приемкой на склад.

Тестирование и контроль качества

Комплексное тестирование подтвердило надежность продукта. Функциональное тестирование проверило загрузку системы, калибровку сенсорного экрана, работу сканера штрих-кодов для всех стандартных символик, функциональность кнопок/светодиодов, а также передачу данных и зарядку через USB. Тестирование беспроводной связи измерило производительность радиочастот Wi-Fi/Bluetooth в экранированных камерах, подтвердив выходную мощность, чувствительность приемника и пропускную способность данных в соответствии со спецификациями IEEE 802.11. Тестирование сотовой связи LTE (в дополнительных моделях) подтвердило покрытие диапазона и совместимость с операторами связи.

В ходе испытаний на мощность и работоспособность батареи измерялись профили зарядного тока, проверялось время работы (достижение 12 часов против целевых 10 часов) и проверялась схема защиты батареи. Испытания на воздействие окружающей среды и надежность включали температурные циклы (от -10°C до +50°C), испытания на падение (1.5 метра, 26 падений в соответствии с IEC 60068-2-32), испытания на вибрацию в соответствии с IEC 60068-2-64, подтверждение класса защиты IP65 с помощью испытаний в пылевой камере и испытаний в водяной струе, а также ускоренное старение при повышенных температурах.

Показатели качества продемонстрировали зрелость производства: выход годной продукции с первого раза >98%, процент брака при поступлении <0.5%, процент отказов в полевых условиях <1% в течение 90 дней и отсутствие критических дефектов в опытных партиях продукции.

Характеристики конечного продукта

Финальная версия КПК обладала профессиональными характеристиками: четырехъядерный процессор ARM Cortex-A с частотой 1.5 ГГц, 2 ГБ оперативной памяти LPDDR4 и 16 ГБ встроенной памяти eMMC (расширяемой до 128 ГБ), 5-дюймовый емкостный сенсорный экран (1280×720, 450 нит, 10-точечное мультитач), встроенный сканер штрих-кодов 1D/2D (диапазон действия от 50 до 5.0 см), двухдиапазонный Wi-Fi 802.11ac и Bluetooth 50 с опциональным 4G LTE, USB Type-C с поддержкой зарядки Power Delivery, аккумулятор емкостью 4000 мАч, обеспечивающий 10-12 часов работы, защита от пыли и воды по стандарту IP65, рабочая температура от -10°C до +5.0°C и устойчивость к падению с высоты 1.5 метра.

Ключевые преимущества продукта включают в себя высокую скорость отклика благодаря оптимизированной интеграции аппаратного и программного обеспечения, лучшее в отрасли время автономной работы благодаря сложной системе управления питанием, надежное радиочастотное соединение, обеспечивающее стабильный сигнал в сложных условиях, прочную конструкцию, выдерживающую ежедневные нагрузки в промышленных условиях, и эргономичный дизайн, позволяющий комфортно работать одной рукой в ​​течение длительных смен.

Результаты и преимущества проекта

Интегрированный подход к разработке обеспечил значительную ценность для заказчика. Эффективность разработки повысилась благодаря единой системе ответственности, что позволило исключить издержки, связанные с координацией работы нескольких поставщиков, и сократить общие сроки на 25-30% по сравнению с предыдущими проектами. Оптимизация затрат позволила сэкономить 15-20% за счет консолидированных источников поставок, собственного производства без использования внешних наценок и высокой производительности с первого раза, что минимизировало затраты на доработку.

Качество и стабильность оставались высокими на протяжении всех этапов создания прототипов и серийного производства. Прототипы точно отражали характеристики серийных образцов, предотвращая распространенную ситуацию, когда прототипы работают, а серийные образцы выходят из строя. Показатели технического успеха включали: 7 месяцев от концепции до пилотного производства, всего 2 необходимых доработки оборудования, выход годной продукции >98%, процент брака при получении <0.5%, процент отказов в полевых условиях <1% в течение 90 дней, время работы от батареи 12 часов, превышающее целевые показатели, и успешную сертификацию FCC/CE с первой попытки.

почему Wonderful PCB

Wonderful PCB Предлагает комплексные преимущества для разработки электронных изделий. Наше комплексное решение устраняет сложности координации с поставщиками, предоставляя услуги по проектированию электроники, изготовлению печатных плат, сборке печатных плат, поиску компонентов, тестированию и инженерной поддержке под одной крышей. Собственные производственные мощности обеспечивают прямой контроль качества, возможность быстрого прототипирования и гибкий график работы. Опытные инженерные команды обладают экспертными знаниями в области высокоскоростного цифрового проектирования, радиочастотных схем, управления питанием, теплового проектирования и соответствия требованиям ЭМС/ЭМИ. Прочные партнерские отношения с крупными дистрибьюторами обеспечивают поставку оригинальных компонентов по конкурентоспособным ценам. Гибкая поддержка производства позволяет масштабировать производство от количества прототипов (5-10 единиц) до серийного производства (тысячи единиц в месяц), что позволяет клиентам начинать с малого и постепенно наращивать объемы без смены поставщиков.

Сценарии приложений

Платформа КПК ориентирована на разнообразные потребности рынка. Логистика и складское хозяйство используют устройство для отслеживания запасов, проверки получения/отгрузки и комплектации заказов с беспроводными обновлениями в режиме реального времени. Розничные магазины применяют его для проверки цен, инвентаризации и мобильной оплаты. Специалисты по выездному обслуживанию получают доступ к документации, записывают действия и идентифицируют детали, обеспечивая высокую надежность. Медицинские учреждения используют его для идентификации пациентов, проверки лекарств и отслеживания образцов с использованием антимикробных материалов. Производство применяет его для отслеживания заказов, сбора данных контроля качества и проверки сборки. Транспортные компании используют его для сканирования посылок, подтверждения доставки и оптимизации маршрутов с помощью GPS. Гибкая архитектура поддерживает индивидуальную настройку, сохраняя при этом общую базовую электронику, что снижает затраты на разработку вариантов.

Заключение

Данный пример использования КПК демонстрирует Wonderful PCBКомплексные возможности компании по созданию сложных портативных электронных устройств от концепции до серийного производства. Эти факторы позволили успешно преодолеть значительные технические проблемы, включая ограниченное пространство и высокую плотность размещения компонентов, сосуществование радиочастотных устройств в компактных корпусах, требования к длительному сроку службы батареи и серийное производство с высокой производительностью. Ключевыми факторами стали тесное инженерное сотрудничество, комплексный подход к проектированию с учетом технологичности производства, собственный контроль качества, строгие протоколы тестирования и гибкая производственная поддержка. В результате продукт соответствовал всем требованиям, превосходя целевые показатели производительности, что позволило компании занять прочное положение на рынке. Wonderful PCB как надежный долгосрочный партнер в сфере производства.

Если вы разрабатываете портативное устройство, прибор или мобильную вычислительную платформу, Wonderful PCB Мы готовы оказать всестороннюю поддержку вашему проекту, предоставив комплексные услуги по проектированию и производству. Свяжитесь с нами, чтобы обсудить ваши требования, получить рекомендации экспертов и расценки на услуги по проектированию, прототипы или серийное производство.
