Вы можете спросить, может ли печатная плата иметь нечетное количество слоев. Ответ — да, может. Но такие платы встречаются нечасто. Большинство производителей выбирают четное количество слоев для лучшего баланса и надежности. Использование нечетного количества слоев в вашей конструкции приведет к особым проблемам. Лишь небольшая часть отрасли использует нечетное количество слоев, поскольку эти проблемы затрудняют работу.
Основные выводы
Можно изготавливать печатные платы с нечётным количеством слоёв, но они используются нечасто, поскольку их сложнее производить.
Конструкции с равномерным расположением слоев выбирают чаще, поскольку они более сбалансированы, стабильны и обходятся дешевле.
При использовании нестандартного количества слоев могут потребоваться специальные конструкции, например, если необходимо, чтобы печатная плата изгибалась или помещалась в ограниченном пространстве.
Производителям, возможно, придётся проделать дополнительную работу над печатными платами с нечётным количеством слоёв, что может увеличить время изготовления и стоимость проекта.
Чтобы узнать, какие именно печатные платы вам нужны, всегда следует обращаться к поставщику. Наилучшая настройка слоев для вашего проекта.
Основы работы с нечетнослойными печатными платами
Что такое печатные платы с нечетным количеством слоев?
Если вы посмотрите на печатную плату, вы обычно увидите четное количество слоев. На печатной плате с нечетным числом слоев, например, 3, 5 или 7, используется нечетное количество проводящих слоев. Эти слои включают сигнальные, силовые и заземляющие плоскости. В большинстве многослойных печатных плат используется четное число слоев, поскольку их проще балансировать и изготавливать. Если вы выберете нечетное число слоев, вы можете захотеть сэкономить место или удовлетворить особые требования к конструкции. Однако с таким типом многослойной печатной платы вы столкнетесь с дополнительными трудностями.
Примечание: Небольшая часть отрасли использует печатные платы с нечетным числом слоев. Большинство разработчиков предпочитают многослойные печатные платы с четным числом слоев для большей стабильности и снижения стоимости.
Структура слоев печатной платы
Структура печатной платы с нечетным числом слоев отличается от стандартной многослойной печатной платы. Необходимо уделить особое внимание расположению слоев. Вот что следует учитывать:
Равномерное распределение меди по каждой стороне платы. Это помогает предотвратить изгиб и сохранить стабильность электрических свойств.
Отзеркальте толщину диэлектрического материала с обеих сторон от центра. Это обеспечит прочность платы и улучшит управление сигналом.
Разместите силовую и заземляющую плоскости так, чтобы они зеркально отражали друг друга. Это улучшает согласование импедансов и снижает уровень шума.
Старайтесь по возможности сохранять равномерное количество слоев. Многие дизайнеры добавляют фиктивные слои на доски с нечетным числом слоев, чтобы сделать их более сбалансированными.
Печатные платы с нечетным числом слоев могут изгибаться легче, чем платы с четным числом слоев. Это происходит потому, что процесс ламинирования создает различное натяжение в сердцевине и внешних слоях. Деформация может усложнить производство и увеличить затраты. По этой причине часто можно увидеть, как разработчики преобразуют конструкцию с нечетным числом слоев в конструкцию с четным числом слоев, добавляя дополнительные слои. Это помогает создать сбалансированную структуру и повышает надежность платы.
A многослойная печатная плата Это дает больше места для трассировки и повышает производительность в высокоскоростных сигнальных схемах. При планировании печатной платы учитывайте необходимое количество слоев. В большинстве случаев четное количество слоев обеспечит наилучшие результаты.
Производство печатных плат с нечетным количеством слоев
Техническая осуществимость
Возможно, вас заинтересует вопрос, можно ли изготовить печатную плату с нечетным числом слоев. Да, можно, но при этом возникнут дополнительные сложности. технические проблемы В отличие от плат с четным числом слоев. Большинство заводов не используют схемы с нечетным числом слоев, поскольку их сложнее контролировать, и они могут влиять на качество многослойных печатных плат. Только около 8% всех печатных плат имеют нечетное число слоев. Это низкое число показывает, насколько редки и сложны в производстве такие платы.
При изготовлении многослойной печатной платы необходимо соблюдать баланс слоев. В противном случае плата может деформироваться или искривиться. На нечетнослойных платах достижение этого баланса затруднено. Например, четырехслойная плата хорошо сохраняет форму, при этом деформация контролируется на уровне 0.7%. Трехслойная плата может деформироваться сильнее, что может ухудшить качество готового изделия. Эта деформация может вызвать проблемы при добавлении микросхем или других компонентов на плату.
Ниже приведена таблица, демонстрирующая основные технические проблемы, с которыми вы столкнетесь при изготовлении печатных плат с нечетным количеством слоев:
Вызов | Описание |
|---|---|
Искривление | Травление меди с одной стороны приводит к деформации. Необходимо сбалансированное расположение слоев предварительного закрепления и основания. |
Меднение | Неравномерное распределение веса из-за неравномерной многослойной конструкции может привести к избыточному или недостаточному покрытию в процессе производства. |
Изгиб | Натяжение при ламинировании во время охлаждения может вызывать изгиб, особенно при увеличении толщины печатной платы. |
Примечание: Если вы не учтете эти факторы, ваша печатная плата может работать не так, как планировалось. Также вы можете столкнуться с увеличением затрат и отходов в процессе производства.
Многоуровневый основной процесс
Для изготовления печатных плат с нечетным числом слоев необходимо использовать нестандартный технологический процесс многослойной компоновки. Этот процесс отличается от того, который используется для плат с четным числом слоев. Необходимо добавить дополнительные шаги к обычной основной структуре. Эти дополнительные этапы могут замедлить производство и затруднить обеспечение отсутствия дефектов на вашей плате.
Вот несколько отличий многослойного технологического процесса для печатных плат с нечетным числом слоев:
Необходимо добавить специальный процесс склеивания ламинированного сердечника поверх обычной структуры сердечника. Для однослойных плат этот шаг не требуется.
На заводах часто на внешнюю сторону сердцевины добавляют фольгу. Этот шаг снижает скорость производства и может сделать процесс менее эффективным.
Перед ламинированием и склеиванием слоев внешний слой требует дополнительной обработки. Эта дополнительная обработка увеличивает риск появления царапин и ошибок травления на внешнем слое.
Для нестандартных конструкций требуются уникальные этапы производства. Эти этапы могут увеличить трудозатраты и повысить вероятность ошибок. Возможно, потребуется несколько попыток, чтобы отладить процесс должным образом.
При проектировании печатной платы с нечетным числом слоев необходимо предусмотреть дополнительные этапы. Также следует учитывать риски. Большинство разработчиков выбирают многослойные печатные платы с четным числом слоев, поскольку их проще изготавливать и они более надежны. Если вам требуется специальная конструкция с нечетным числом слоев, сначала проконсультируйтесь с производителем. Он поможет вам решить, оправданы ли дополнительные трудозатраты и расходы для вашего проекта.
Преимущества и недостатки печатных плат с нечетным количеством слоев
Преимущества
Иногда инженеры выбирают печатные платы с нечетным числом слоев по особым причинам. Такие платы могут быть полезны в определенных случаях. Вот несколько причин для использования печатных плат с нечетным числом слоев:
В гибких зонах можно использовать экранирование с обеих сторон. Это помогает обеспечить безопасность сигнальных трактов.
Конструкция с нечетным количеством слоев позволяет лучше контролировать импеданс полосковых линий. Это важно для работы в области радиочастот и электромагнитной совместимости.
Меньшее количество проводящих слоев в гибких зонах делает печатную плату тоньше. Это также повышает ее гибкость.
Большая гибкость означает, что совет директоров Лучше гнется. Это помогает в устройствах, которые нужно складывать или сгибать.
Вы можете сэкономить деньги, используя меньшее количество гибких слоев.
Эти преимущества делают печатные платы с нечетным числом слоев полезными для некоторых многослойных конструкций. Они хорошо подходят, когда требуется как гибкость, так и сильные сигналы.
Недостатки
У печатных плат с нечетным числом слоев также есть некоторые проблемы. При изготовлении таких плат одна медная фольга не имеет пары слоев. Это добавляет дополнительные этапы и вызывает неравномерное напряжение в многослойной печатной плате. Из-за этого увеличиваются затраты и чаще возникают дефекты. Многослойные печатные платы с четным числом слоев предотвращают деформацию во время циклов нагрева. Если на одной стороне больше меди или смолы, плата может деформироваться после пайки. Четное число слоев обеспечивает ровность и устойчивость обеих сторон. Платы с нечетным числом слоев плохо сохраняют баланс. Это может негативно сказаться на их работе и сроке службы. Для большинства работ с многослойными печатными платами четное число слоев является более безопасным и экономичным вариантом.

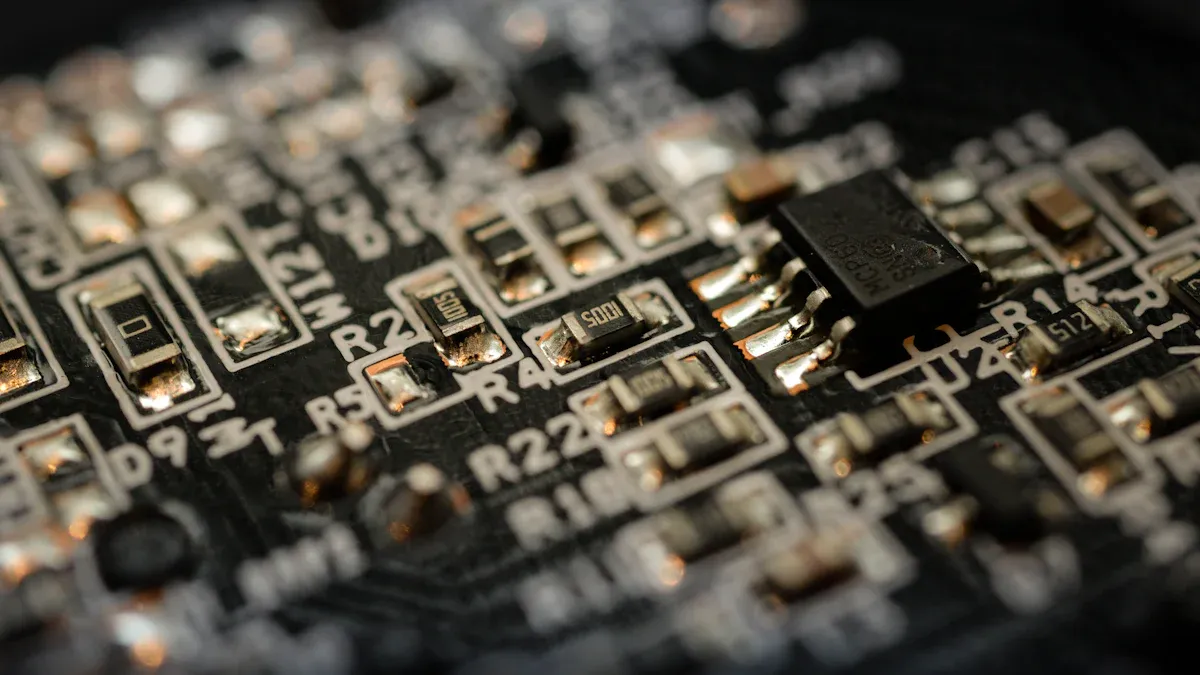

Проектирование многослойных печатных плат и отраслевая практика.
Почему предпочтительнее ровные слои
Когда вы разработка многослойной печатной платыВам нужно, чтобы ваша доска оставалась ровной и прочной. Большинство производителей выбирают равномерный слой по нескольким причинам:
Равномерное распределение слоев обеспечивает сбалансированность печатной платы. Эта сбалансированность помогает предотвратить деформацию или изгиб во время производства.
Процесс изготовления печатных плат с четным числом слоев прост и эффективен. Заводы настраивают свои станки для оптимальной работы с четным числом слоев.
Добавление слоев парами экономит время и материалы. Для печатных плат с нечетным количеством слоев требуются дополнительные этапы, что делает их более дорогими.
Вы увидите, что платы с однослойной структурой дают лучшие результаты в большинстве проектов. Они помогают избежать проблем с качеством сигнала и мощностью платы. Если вы хотите надежная печатная платаВам следует выбрать четное количество слоев.
Проблемы проектирования многослойных печатных плат
Печатные платы с нечетным количеством слоев создают дополнительные сложности в проектировании. Вы можете столкнуться с проблемами, связанными с изгибом платы или распределением веса по слоям. В таблице показаны некоторые из основных проблем:
Вызов | Описание |
|---|---|
коробления | Неравномерное расположение слоев создает напряжение, которое может привести к деформации печатной платы, особенно после пайки. |
Распределение веса | Неравномерное распределение веса может привести к проблемам с покрытием, что снизит надежность платы. |
Предпочтения в дизайне | Большинство экспертов рекомендуют использовать равномерный слой, чтобы избежать этих проблем. |
Использование нечетного количества слоев усложняет процесс проектирования. Вам, возможно, придется потратить больше денег и времени на исправление проблем. Многие разработчики выбирают четное количество слоев, поскольку хотят получить стабильную и экономичную многослойную печатную плату. Четное количество слоев помогает обеспечить чистоту сигнальных трактов и прочность платы. Если вы хотите избежать проблем, используйте многослойные печатные платы с четным количеством слоев для вашего следующего проекта.
Когда следует использовать печатные платы с нечетным числом слоев?
Специальные требования к проектированию
В большинстве проектов использование печатных плат с нечетным числом слоев может быть нецелесообразным. Однако иногда ваш проект может иметь уникальные потребности. Вам может потребоваться сделать плату тоньше или легче. Нечетное число слоев поможет достичь определенной толщины, которую не могут обеспечить четные числа. Также может потребоваться разместить плату в ограниченном пространстве. В таких случаях можно использовать нечетное число слоев для экономии места. Некоторые инженеры используют платы с нечетным числом слоев для улучшения управления сигналами в специальных схемах. Например, может потребоваться изолировать определенные сигналы от других. Нечетное число слоев поможет разделить эти пути.
Следует помнить, что для печатных плат с нечетным числом слоев часто требуется дополнительное планирование. Перед началом работы необходимо проконсультироваться с производителем. Он поможет вам решить, подойдут ли нечетные числа слоев для вашего проекта. Если вы хотите попробовать новую многослойную конструкцию печатной платы, следует проверить, дадут ли нечетные числа слоев необходимые результаты.
Совет: Всегда уточняйте у поставщика печатных плат наилучший способ изготовления вашей платы. Они знают, какая структура слоев лучше всего подойдет для вашей конструкции.
Нишевые приложения
Нестандартные печатные платы встречаются в некоторых отраслях промышленности. Такие платы полезны, когда требуется компактное, легкое или гибкое изделие. Вот несколько примеров использования нестандартных печатных плат:
В носимых устройствах, таких как умные часы и фитнес-трекеры, для обеспечения тонкости и гибкости печатной платы используется многослойная структура.
Для медицинских имплантатов необходимы платы, повторяющие форму тела. Неравномерная структура слоев помогает печатной плате изгибаться и сохранять прочность.
Автомобильные датчики часто устанавливаются в стесненных условиях. Печатные платы с нечетным числом слоев упрощают подключение компонентов в ограниченном пространстве.
Соединения в аэрокосмической отрасли должны быть легкими. Нестандартная структура слоев помогает снизить вес в этих чувствительных системах.
Возможно, вы не будете использовать печатные платы с нечетным числом слоев каждый день. Тем не менее, в особых случаях они могут решить проблемы. Если вашему проекту требуется нестандартная форма или он должен поместиться в небольшом пространстве, вам следует подумать об использовании нечетного числа слоев. Всегда сопоставляйте преимущества с дополнительными затратами и трудозатратами. В большинстве случаев четное число слоев даст лучший результат. Нечетное число слоев лучше всего подходит, когда в вашем проекте в этом есть явная необходимость.
Можно изготовить печатную плату с нечётным числом слоёв. Но большинство экспертов рекомендуют использовать чётное число слоёв. Печатные платы с чётным числом слоёв более сбалансированы и стоят дешевле. Кроме того, они лучше работают с электропитанием, чем платы с нечётным числом слоёв. В таблице ниже показаны основные различия:
Аспект | Однослойные печатные платы | Печатные платы с нечетным количеством слоев |
|---|---|---|
Стоимость производства | Низкая | Высокая |
Риск деформации | Низкая | Высокая |
Электрические характеристики | Улучшенная | Снижение |
Эффективность обработки | Высокая | Низкая |
Если у вас нет особых причин, выберите двухслойную или однослойную печатную плату. Или используйте балансные сигнальные слои. Всегда консультируйтесь с производителем, прежде чем менять конструкцию однослойной печатной платы.
FAQ
Можно ли использовать нечётное количество слоёв в конструкции печатной платы?
Да, в конструкции печатной платы можно использовать нечётное количество слоёв. Однако это может создать дополнительные сложности в производстве и обеспечении надёжности. Большинство инженеров выбирают чётное количество слоёв для достижения лучших результатов.
Почему большинство печатных плат имеют равномерную толщину слоев?
В большинстве печатных плат слои ровные, поскольку это обеспечивает лучшую балансировку и прочность. Такой подход помогает предотвратить деформацию и сохраняет ровность платы во время эксплуатации.
Действительно ли производство печатных плат с нечетным количеством слоев обходится дороже?
За печатные платы с нечетным количеством слоев придется заплатить больше. Этот процесс требует дополнительных этапов и времени. Производителям необходима специальная обработка, что увеличивает цену.
Менее надежны печатные платы с нечетным количеством слоев?
Печатные платы с нечетным числом слоев легче гнутся и деформируются. В этом случае может наблюдаться больше дефектов и снижение производительности. Платы с четным числом слоев обычно служат дольше и работают лучше.
В каких случаях следует выбирать печатную плату с нечетным числом слоев?
Нестандартные печатные платы следует выбирать только для особых случаев. Например, может потребоваться более тонкая плата или уникальный сигнальный тракт. Всегда сначала консультируйтесь с производителем.
