Um chiplet é uma pequena parte de um semicondutor . Ele desempenha uma função específica dentro de um circuito maior. Os chips tradicionais são fabricados como uma peça única. Os chiplets são construídos como partes separadas. Cada chiplet é projetado para uma tarefa específica. Eles são combinados para formar sistemas mais robustos e eficientes. A tecnologia de chiplets é importante porque contribui para o melhor funcionamento dos componentes eletrônicos. Ela também facilita a construção de sistemas maiores. Os chiplets estão se tornando cada vez mais populares no mercado. O mercado global de chiplets movimentou US$ 5.3 bilhões em 2023 e pode crescer para US$ 42.8 bilhões até 2029.
O mercado pode crescer 41.9% ao ano até 2029.
Em 2035, poderá valer US$ 1780.9 bilhões. Isso mostra que os chiplets serão muito importantes no futuro.
Principais lições
Chiplets são pequenos componentes semicondutores fabricados para funções específicas. Eles ajudam a criar sistemas modulares e flexíveis.
O uso de chiplets pode reduzir significativamente os custos e aumentar o desempenho. Você pode atualizar peças sem alterar o sistema inteiro.
O mercado de chiplets está crescendo rapidamente . Pode atingir US$ 42.8 bilhões até 2029. Isso demonstra que os chiplets estão se tornando cada vez mais importantes na tecnologia.
Os sistemas chiplet oferecem flexibilidade de design. Os usuários podem misturar e combinar peças para atender às suas necessidades.
Padrões como o UCIe ajudam chips de diferentes fabricantes a se comunicarem entre si. Isso os faz trabalhar em conjunto e favorece o surgimento de novas ideias.
Noções básicas sobre Chiplet
Design modular
Um chiplet é uma pequena peça feita para uma única função. Cada chiplet faz algo como lidar com dados ou memória. As empresas fabricam chiplets para que você possa montá-los. Não é assim que os chips comuns funcionam. Chips comuns têm tudo em uma única peça.
A arquitetura chiplet utiliza pequenas partes fabricadas individualmente e, em seguida, unidas.
Os chips monolíticos mantêm todas as tarefas em uma única peça, o que é menos flexível e mais difícil de atualizar.
Os sistemas baseados em chiplets permitem que você escolha diferentes chiplets para o que você precisa.
Chiplets menores custam menos porque têm menos defeitos e mais peças boas.
Os Chiplets facilitam a expansão e a rápida alteração de sistemas , para que você não precise começar do zero.
Os sistemas de chiplets utilizam projetos que já funcionam . Você pode adicionar chiplets antigos a novos produtos. Isso economiza dinheiro e ajuda as empresas a concluírem seus projetos mais rapidamente.
Segue abaixo uma tabela que demonstra por que o design modular de chiplets é vantajoso:
A Vantagem | Descrição |
|---|---|
Flexibilidade de design | Você pode escolher peças que atendam às suas necessidades, portanto não precisa de designs especiais. |
Eficácia de custo | Os chips pequenos têm menos problemas e mais pedaços bons, então você economiza dinheiro. |
Otimização de performance | Os chiplets podem usar diferentes métodos para aprimorar cada componente. |
Tempo de lançamento no mercado acelerado | Chiplets prontos ajudam você a finalizar os produtos mais rapidamente. |
Impacto Ambiental | Chiplets pequenos usam menos material, então produzi-los é melhor para o planeta. |
Métodos de Integração
Você pode montar os chiplets de diferentes maneiras. Essas maneiras ajudam os chiplets a funcionarem como um sistema único.
Método de Integração | Descrição |
|---|---|
Integração 2.5D | Coloca os chips próximos uns dos outros em uma base compartilhada chamada interposer. |
Integração 3D | Empilha os chiplets uns sobre os outros para maior velocidade e conexão mais próxima. |
O padrão Universal Chiplet Interconnect Express (UCIe) permite que chiplets de diferentes fabricantes se comuniquem entre si. O UCIe facilita a conexão de chiplets produzidos em locais diferentes e com métodos distintos.
Muitas regras determinam como os chiplets devem enviar dados e se comunicar entre si. Essas regras garantem que chiplets de diferentes empresas trabalhem juntos em um único sistema. Isso torna a tecnologia de chiplets mais fácil para todos.
Função Chiplet
Funções em Eletrônica
Os chiplets são usados em muitos dispositivos eletrônicos modernos . Cada chiplet é uma pequena parte de um sistema maior. Diferentes chiplets desempenham funções diferentes. Alguns chiplets funcionam como CPUs e executam tarefas básicas. Outros chiplets são GPUs e processam gráficos ou realizam várias tarefas simultaneamente. Chiplets de memória ajudam a obter dados rapidamente. Chiplets de E/S permitem que seu dispositivo se conecte a outros dispositivos.
Aqui está uma tabela que explica o que cada tipo de chiplet faz em um sistema semicondutor:
Tipo Chiplet | Função Descrição |
|---|---|
Chiplets de CPU | Lidar com tarefas de processamento de uso geral. |
Chiplets GPU | Gerenciar tarefas gráficas e de computação paralela. |
Chiplets de memória | Forneça acesso de memória de alta velocidade. |
Chiplets de E/S | Gerenciar operações de entrada/saída. |
Você pode escolher diferentes chiplets para criar um sistema que atenda às suas necessidades. Esse design permite que você use o chiplet mais adequado para cada tarefa. Não é preciso criar um novo chip para fazer uma atualização. Basta trocar um chiplet por outro.
Dica: Interconexões de alta velocidade, como UCIe, permitem que os chiplets compartilhem dados rapidamente e consumam menos energia. Isso ajuda seu dispositivo a funcionar melhor e a economizar energia.
Impacto no Desempenho
O uso de chiplets proporciona maior velocidade e mais opções. Cada chiplet utiliza o processo mais recente, para que cada peça funcione da melhor forma possível. Você também pode usar chiplets de diferentes empresas ou com características especiais. Isso ajuda a criar um sistema ideal para você.
Os chiplets simplificam a atualização ou a troca do seu dispositivo. Se você quiser mais memória ou gráficos mais rápidos, basta adicionar ou trocar um chiplet. Você não precisa construir um sistema totalmente novo. Isso economiza tempo e dinheiro.
Aqui estão algumas maneiras pelas quais os chiplets ajudam no desempenho e na flexibilidade:
Você pode usar o melhor processo para cada chip, para que seu dispositivo seja mais rápido e use menos energia.
Você pode atualizar uma parte sem alterar tudo.
Você pode criar sistemas personalizados para usos especiais, como jogos ou data centers.
Chiplets também ajudam a reduzir o custo. Chiplets menores significam menos problemas e mais peças funcionais em cada wafer. Isso torna mais barato construir dispositivos complexos.
Observação: À medida que a tecnologia avança, os chiplets ajudam você a se manter atualizado. Você pode usar novos chiplets em sistemas antigos para não ficar para trás.
Benefícios do Chiplet
Flexibilidade
Os chiplets ajudam você a construir sistemas que se adaptam às suas necessidades. Você pode escolher chiplets diferentes para cada tarefa. Dessa forma, você não precisa fabricar um novo semicondutor a cada vez. Basta escolher o chiplet que melhor executa a função. Isso simplifica a criação de dispositivos especiais para jogos, data centers ou telefones.
Os fabricantes podem montar chiplets para tarefas especiais.
Você pode usar designs que já funcionam, o que economiza tempo e dinheiro.
Cada chiplet faz uma coisa, então seu sistema funciona melhor.
Dica: Os chiplets permitem que você atualize ou troque seu dispositivo rapidamente trocando uma parte.
Global
Os sistemas de chiplets permitem que você expanda sua tecnologia conforme necessário. Você pode adicionar mais chiplets ou trocá-los por outros melhores. Não é necessário reconstruir o sistema inteiro. Isso facilita a ampliação do seu sistema em comparação com os modelos antigos.
Fator | Descrição |
|---|---|
Modularização | Divide projetos grandes em partes pequenas e separadas, para que você possa alterá-los e expandi-los facilmente. |
Flexibilidade | Permite que você use e misture chiplets para atender a muitas necessidades rapidamente. |
Eficiência de custos | Combina diferentes chiplets para equilibrar velocidade e custo. |

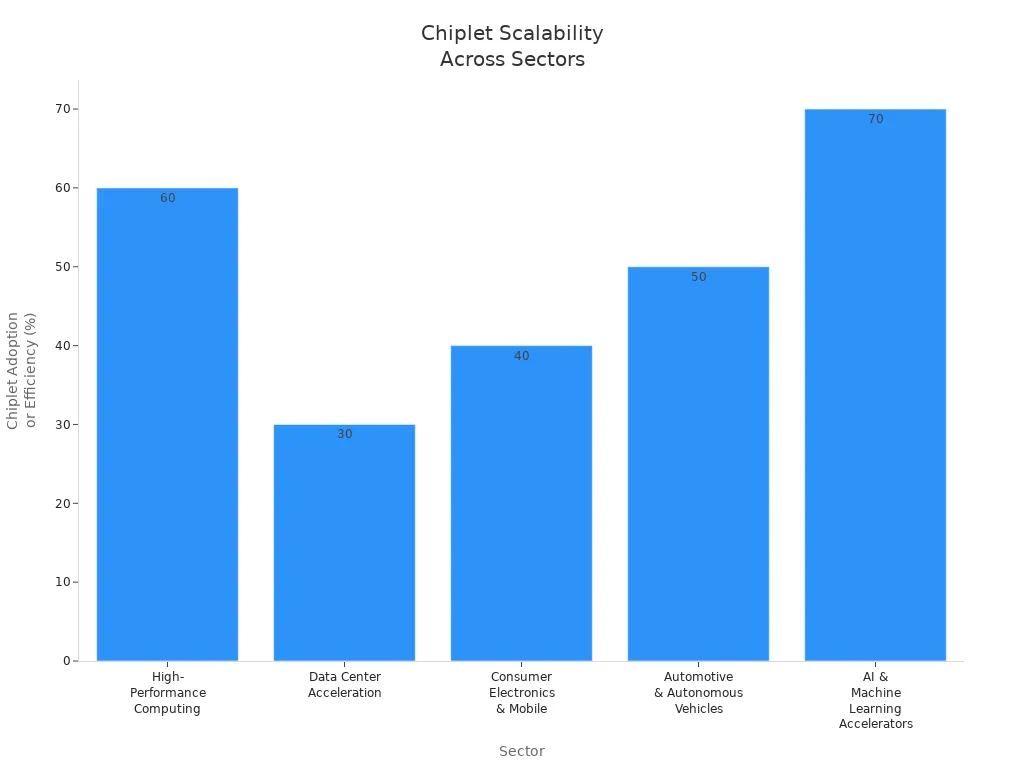

A escalabilidade de chiplets é utilizada em diversas áreas. Supercomputadores utilizam chiplets para obter mais potência. Data centers utilizam chips modulares para funcionar melhor. Celulares agora contam com IA e sensores como seus próprios chiplets. Carros utilizam chips especiais para serem mais seguros e inteligentes. Hardware de IA utiliza chiplets especiais e comuns para aprendizado mais rápido.
Eficiência de custos
Chiplets ajudam você a economizar dinheiro de várias maneiras. Chiplets pequenos apresentam menos problemas, então você obtém mais peças boas de cada wafer. Você também pode comprar chiplets de diferentes lugares, para encontrar preços melhores e evitar ficar sem.
Aspecto | Descrição |
|---|---|
Design modular | Utiliza chips pequenos e especiais para melhores resultados e custos mais baixos. |
Rendimento melhorado | Chiplets pequenos apresentam menos problemas, então custa menos para serem produzidos. |
Fabricação Flexível | Permite misturar chiplets para diferentes produtos, para que você possa entregar mais rápido e manter melhor o estoque. |
Embalagem Avançada | Utiliza novas maneiras de conectar chiplets, tornando os sistemas menores e mais baratos. |
Otimização da cadeia de suprimentos | Permite comprar chiplets de vários locais, reduzindo assim o risco e o custo. |
Observação: os chiplets ajudam você a criar novos produtos de forma mais rápida e barata, para que seu negócio possa ter um desempenho melhor.
Desafios Chiplet
Limites Técnicos
Existem muitas limitações técnicas nos sistemas semicondutores modulares. Essas limitações podem atrasar o progresso e dificultar o projeto. Um grande problema é a forma como os chiplets se conectam. É necessário um grande número de conexões para o compartilhamento rápido de dados, mas as placas de circuito impresso comportam apenas cerca de 400 conexões por centímetro quadrado . A deformação e a distância entre as esferas de solda dificultam a adição de mais conexões. A segurança é outra questão. O uso de componentes de diferentes fornecedores oferece aos hackers mais maneiras de atacar. É preciso verificar cada componente para garantir sua segurança. O projeto também se torna mais complexo. A mistura de chiplets pode causar erros ou problemas ocultos.
Aqui está uma tabela que mostra os principais limites técnicos:
Tipo de limitação | Descrição |
|---|---|
Densidade de Interconexão | Os sistemas de PCB têm dificuldade para fazer muitas conexões. Eles só conseguem encaixar 400 em 1 cm² devido à deformação e ao espaço para solda. |
Vulnerabilidades de segurança | Usar chiplets de diferentes fornecedores facilita os ataques de hackers. Mais peças significam mais lugares para invadir. |
Complexidade de co-design | Unir diferentes chiplets dificulta o projeto. Pode causar erros ou permitir a instalação de circuitos defeituosos. |
A largura de banda e a latência também afetam o desempenho do seu sistema. Os chiplets consomem energia e, às vezes, enfrentam atrasos na comunicação entre si. Os substratos de encapsulamento antigos atingem um "limite de largura de banda" que causa lentidão. A travessia dos limites dos chiplets adiciona latência. Isso pode prejudicar a velocidade de operação do seu dispositivo. Tarefas que exigem muita memória podem ficar de 15 a 40% mais lentas.
Observação: você deve planejar bem para evitar lentidão e riscos de segurança ao usar peças modulares.
Problemas de fabricação
A fabricação de sistemas semicondutores modulares traz novos problemas. Cada chiplet pode apresentar defeitos, o que reduz o rendimento. A junção de muitos chiplets aumenta a chance de problemas. Desalinhamento e calor durante a montagem podem causar defeitos. Calor desigual pode tornar algumas peças menos confiáveis. Baixos rendimentos podem aumentar o custo de produção.
Você precisa de novas etapas para unir chiplets em substratos. A produção leva mais tempo e se torna mais difícil. Você precisa usar ferramentas de planejamento inteligentes para manter a alta qualidade e entregar no prazo.
Aqui estão alguns problemas comuns de fabricação:
Perda de rendimento em cada chiplet devido a defeitos.
Defeitos por desalinhamento e calor durante a montagem.
Mais chiplets significam mais chances de perda de rendimento.
Calor irregular pode prejudicar a confiabilidade.
Baixo rendimento pode aumentar o custo de produção.
São necessárias novas etapas para unir chiplets em substratos.
Tempos de produção mais longos e cronograma mais difícil.
Precisa de ferramentas de planejamento inteligentes para manter a qualidade e a entrega boas.
Você pode estar se perguntando como as taxas de rendimento se comparam. A tabela abaixo mostra a diferença entre projetos monolíticos e modulares :
Abordagem de Design | Custo de produção | Rentabilidade |
|---|---|---|
Design Monolítico | Mais elevado | Abaixe |
Design baseado em chiplets | Abaixe | Mais elevado |
Dica: Projetos modulares podem reduzir custos e aumentar a produtividade. Mas você precisa lidar com mais etapas e riscos durante a produção.
Chiplet vs. Chips tradicionais
Diferenças Chaves
Ao analisar os SoCs e os chips tradicionais, percebemos grandes mudanças na forma como são construídos e utilizados. SoC significa "sistema em um chip". Ele reúne todas as peças em uma única peça grande de silício. Isso torna tudo mais próximo e fácil de testar. Os SoCs funcionam rapidamente e consomem menos energia. No entanto, fabricá-los custa mais caro. Eles também são difíceis de trocar ou atualizar.
Sistemas baseados em chiplets utilizam muitas peças pequenas. Você conecta essas peças com embalagens especiais. Dessa forma, você pode usar peças de diferentes fabricantes. Você pode atualizar apenas uma peça, se desejar. Não é necessário trocar o sistema inteiro. Peças menores também apresentam menos problemas, economizando dinheiro.
Segue abaixo uma tabela que mostra as principais diferenças :
Característica | Arquitetura SoC | Arquitetura de chips |
|---|---|---|
Desempenho | Alto devido à forte integração | Um pouco menor devido à sobrecarga de interconexão |
Eficiência energética | Otimizado para baixo consumo de energia | Pode ter maior consumo de energia devido às interconexões |
Custo de fabricação | Alto devido ao grande dado monolítico | Menor devido a pequenas matrizes modulares |
Global | Limitado pelo tamanho e complexidade do dado | Altamente escalável com atualizações modulares |
Customização | Corrigido, mais difícil de modificar | Flexível, misture e combine para personalização |
Complexidade de Testes | Mais fácil, tudo em um dado | Peças mais complexas e múltiplas |
Prós e Contras
É importante saber o que cada tipo tem de bom e ruim antes de escolher um. Os SoCs oferecem alta velocidade e são fáceis de testar. São bons quando você quer tudo em um único chip. No entanto, são mais caros e difíceis de atualizar.
Sistemas baseados em chiplets são mais flexíveis e mais baratos . Você pode usar componentes de diversas empresas e atualizar apenas o que for necessário. Componentes menores significam mais chips funcionais. No entanto, conectar todos os componentes e mantê-los refrigerados pode ser um desafio.
Aqui está uma tabela que lista os prós e contras:
Recurso/Vantagem | SoC | Sistema baseado em chiplet |
|---|---|---|
Desempenho | Alto | Supera alguns limites, mas pode ter sobrecarga |
Custo | Maior devido ao grande dado | Menor devido ao design modular |
Flexibilidade | Design fixo e menos flexível | Altamente flexível, fácil de personalizar |
Global | Limitada | Fácil de escalar e atualizar |
Abordagem de Design | Monolítico, precisa de um redesenho completo | Modular, permite atualizações |
Processo de montagem | Matriz grande única | Matrizes menores interconectadas |
Customização | Limitado a um fornecedor | Misture e combine de vários fornecedores |
Observação: sistemas baseados em chiplets podem ser difíceis de conectar e manter refrigerados. Você precisa se preparar para esses problemas para obter os melhores resultados.
É possível observar como o uso de componentes modulares transforma a eletrônica. As empresas utilizam peças menores e especiais para criar sistemas que podem ser facilmente modificados. Isso ajuda a economizar dinheiro e a melhorar o desempenho dos dispositivos . Grandes empresas investem muito dinheiro para aprimorar esses sistemas.
“Essa mudança não se resume apenas a novas tecnologias. Ela também ajuda a inaugurar uma nova era de grandes ideias em diversas áreas .”
Tendência Futura | Impacto |
|---|---|
Arquiteturas Modulares | Designs fáceis de mudar e desenvolver |
Redução de custos | Mais barato de fazer e mais peças boas |
Desempenho e eficiência | Dispositivos mais rápidos e que consomem menos energia |
À medida que essas tendências continuam crescendo, os novos computadores ficarão mais fortes e fáceis de trocar.
Perguntas frequentes
Qual é a principal vantagem de usar chiplets?
Você pode combinar diferentes chiplets para criar sistemas personalizados. Isso oferece mais flexibilidade e ajuda a atualizar ou corrigir dispositivos mais rapidamente. Além disso, você economiza dinheiro, pois usa apenas as peças necessárias.
É possível usar chiplets de empresas diferentes juntos?
Sim, você pode usar chiplets de diferentes empresas. Padrões como o UCIe ajudam os chiplets a se comunicarem entre si. Isso permite que você escolha os melhores chiplets para o seu projeto.
Os chiplets tornam os dispositivos mais rápidos?
Chiplets podem deixar seu dispositivo mais rápido. Você pode usar os chiplets mais novos para cada tarefa. Isso ajuda seu sistema a funcionar melhor e a consumir menos energia.
Sistemas baseados em chiplets são mais difíceis de projetar?
Você pode achar os sistemas baseados em chiplets mais difíceis de projetar . É preciso conectar muitas peças pequenas. Isso exige planejamento e testes cuidadosos.
Os chiplets substituirão os chips tradicionais?
Os chiplets não substituirão todos os chips tradicionais em breve. Você verá mais dispositivos usando chiplets para flexibilidade e economia de custos. Alguns dispositivos simples ainda podem usar chips comuns.
