Studium przypadku technicznego od koncepcji do produkcji masowej

Wonderful PCB  | Wydanie 2026 | Seria Engineering Intelligence

Większość awarii wytrzymałych smartfonów 5G nie zaczyna się na placu budowy. Zaczynają się w sali konferencyjnej, gdy ktoś mówi: „Po prostu dodamy wytrzymałą obudowę”. Poniżej znajduje się zapis rozwoju sprzętu z Wonderful PCB — obejmując rzeczywiste dane dotyczące awarii, pułapki inżynieryjne RF, konflikty w zakresie zamówień i trzy części solidnego programu 5G, które stale zawodzą: złącza, rozstrajanie anten i ponowne certyfikacje.

Tło projektu i wymagania klienta

Dlaczego standardowe telefony wciąż zawodzą w terenie

Place budowy, platformy wiertnicze i kopalnie mają tę samą opinię na temat telefonów konsumenckich: od 3 do 6 miesięcy, a potem bezużyteczne. Typy awarii są spójne:

1. Porty ładowania korodują pod wpływem pyłu metalicznego i stałego narażenia na wilgoć
2.  Ekrany pękają — nie od jednego dużego upadku, ale od 30 małych upadków na nierównym terenie
3. W temperaturach poniżej zera baterie tracą 30–40% pojemności, ponieważ ogniwa litowo-polimerowe nie są do tego przystosowane
4. Ekrany dotykowe przestają reagować na mokre dłonie lub rękawiczki, co stwarza zagrożenie bezpieczeństwa
5. Sygnał GPS słabnie pod stalowymi osłonami i blokowaniem sprzętu
6.  Stopień ochrony IP dla konsumentów — nawet ten prawdziwy — ulega pogorszeniu w ciągu 6–12 miesięcy od faktycznego użytkowania w terenie

Teraz dodajmy do tego 5G. Klienci przemysłowi oczekują 5G SA/NSA do komunikacji maszynowej o niskim opóźnieniu, IoT i transmisji wideo na żywo. Zatem zadanie sprzętowe brzmi: zaprojektować urządzenie, które spełnia wszystkie powyższe wymagania, a jednocześnie jest wodoodporne, odporne na wstrząsy i posiada certyfikat operatora. To zupełnie inny problem inżynieryjny niż stworzenie smukłego, flagowego urządzenia dla konsumentów.

→ Związane z: Studium przypadku: Jak Wonderful Group Dostarczono inteligentne rozwiązania komunikacji mobilnej

Podstawowe wymagania techniczne

Typowy opis klienta dotyczący wytrzymałego telefonu przemysłowego 5G obejmuje:

• 5G Sub-6 GHz (SA/NSA) z agregacją nośnych

• Podwójny certyfikat wodoodporności IP68 i IP69K

• Zgodność z normą MIL-STD-810H — z raportem z testu, a nie tylko naklejką

• Odporność na upadek z wysokości 1.5–2.0 m na beton

• Bateria o pojemności 6,000–8,000 mAh z szybkim ładowaniem

• Obsługa wyświetlacza w rękawicach i przy użyciu mokrych dłoni

• Wyświetlacz zewnętrzny o jasności ponad 1,000 nitów

• Opcjonalnie: NFC, precyzyjny GPS, zintegrowany skaner kodów kreskowych, port do obrazowania termicznego

• Android 13 lub 14 z kompatybilnością MDM

→ Związane z: Usługi projektowania PCBA — Wonderful PCB

Projektowanie architektury sprzętowej

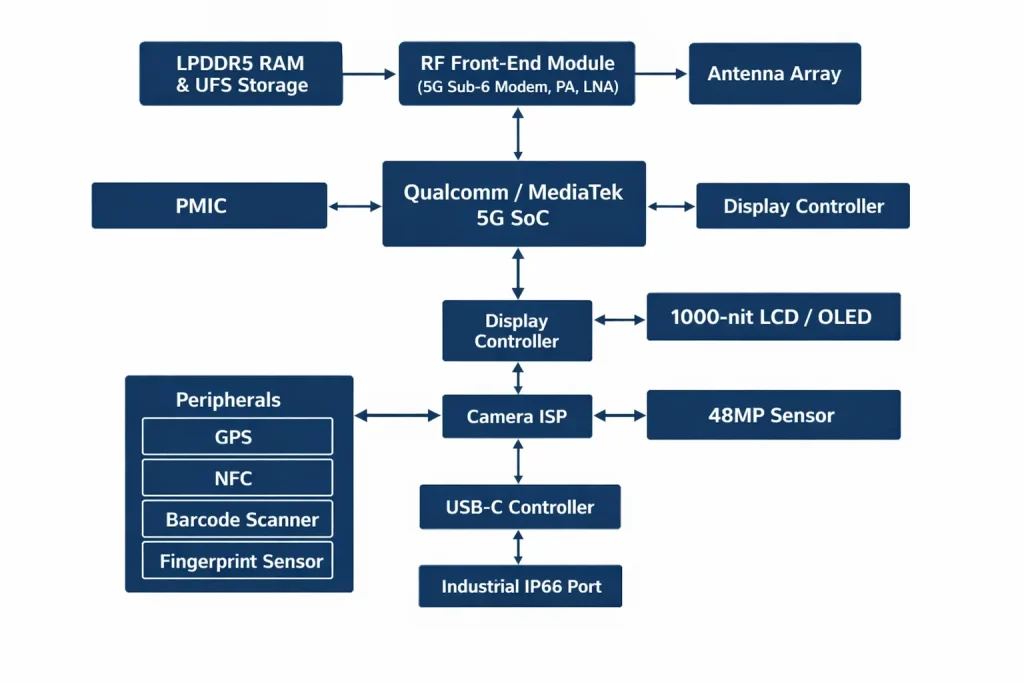

Rysunek 1: Blokowy schemat architektury systemu wytrzymałego przemysłowego smartfona 5G — SoC, przedni moduł RF, zarządzanie energią, klaster czujników i stos łączności.

Wybór właściwej platformy 5G

Qualcomm kontra MediaTek Nie chodzi o to, co jest lepsze. Chodzi o to, czego program faktycznie potrzebuje.

Kryterium	Qualcomm Snapdragon (modem serii X)	MediaTek Dimensity (5G)
Zasięg pasma 5G	Szersze wsparcie pasma globalnego; silniejszy ekosystem mmWave	Silne pasmo poniżej 6 GHz; ograniczone fale milimetrowe
Moc cieplna	Wyższy szczytowy TDP — wymaga aktywnego zarządzania temperaturą wewnątrz szczelnych obudów	Niższy średni TDP; łatwiejsze w obsłudze w grubych obudowach
Koszt BOM	15–25% droższe w ujęciu ilościowym	Bardziej konkurencyjne dla programów średniego zasięgu
Oprogramowanie i sterowniki	Dojrzałe wsparcie dla przedsiębiorstw; silnik sztucznej inteligencji Qualcomm	Poprawia się; silny dla certyfikacji przewoźników APAC
Najlepiej dopasowana	Wysokowydajny przemysł, sektor obronny, eksport globalny	Logistyka, handel detaliczny, wdrożenia ukierunkowane na region Azji i Pacyfiku

W przypadku programów wysyłanych do Europy lub na Bliski Wschód, szeroki zakres certyfikacji operatorów Qualcomma stanowi realną przewagę. W przypadku logistyki w regionie Azji i Pacyfiku przy dużej liczbie przesyłek, profil kosztów MediaTek wygrywa.

Projekt RF i anteny w wytrzymałej obudowie

W tym miejscu programy cicho umierają, zanim ktokolwiek to zauważy.

Młodsi inżynierowie RF — i niektóre pośpieszne zespoły ODM — traktują grubą, wytrzymałą obudowę jak cienką tylną pokrywę konsumencką. To duży błąd. Przy grubości 0.6–0.8 mm poliwęglan jest praktycznie przezroczysty dla fal radiowych. Przy grubości 2–4 mm, z wewnętrznymi żebrami i membranami uszczelniającymi, już tak nie jest.

Stała dielektryczna obudowy obniża częstotliwość rezonansową anteny o 150–400 MHz i dodaje od 2 do 6 dB strat wtrąceniowych w paśmie środkowym 5G (n77/n78, około 3.5 GHz). Inżynierowie, którzy wykryli to późno, próbują to naprawić w sieci dopasowującej. To się nie udaje. Można skorygować przesunięcie częstotliwości. W ten sposób nie da się odzyskać strat wtrąceniowych.

Wynik terenowy: Prototypy, w których efekty obudowy nie zostały zamodelowane w HFSS ani CST, wykazały o 8–12 dB gorszą całkowitą moc promieniowania (TRP) i całkowitą czułość izotropową (TIS) w testach komorowych w porównaniu z pomiarami na płytce drukowanej. To oznacza nieudany test OTA — za każdym razem.

Naprawa musi nastąpić przed otwarciem form. Umiejscowienie anten, geometria obudowy i wybór materiałów muszą zostać ustalone na etapie projektowania przemysłowego (ID). Dostępne opcje obejmują umieszczenie anten blisko krawędzi obudowy z zachowaniem szczelin powietrznych, zastosowanie konstrukcji z kompensacją dielektryczną lub wycięcie szczelin w obudowie (co stwarza problemy z uszczelnieniem). Żadnego z tych rozwiązań nie da się tanio zamontować po wycięciu formy.

Wyzwania projektowe PCB i PCBA

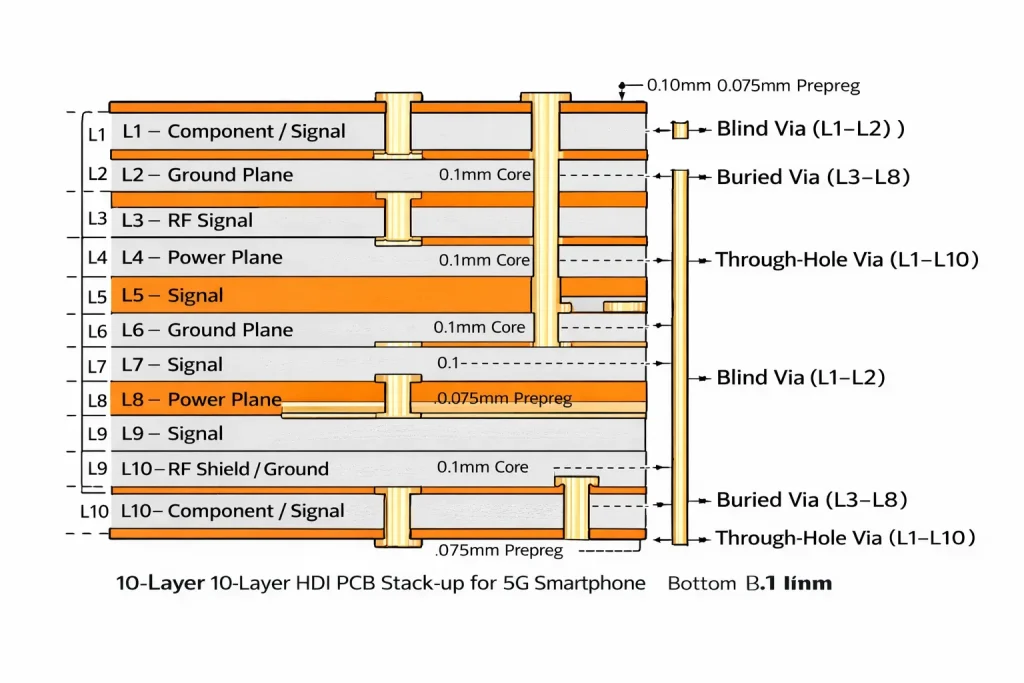

Rysunek 2: Przykładowa 10-warstwowa płytka drukowana HDI dla wytrzymałego smartfona 5G — warstwy sygnałowe, płaszczyzny uziemienia, strefy ekranowania RF i struktura przejść.

Wytrzymała płytka PCBA smartfona 5G nie jest skalowaną płytką konsumencką. Ograniczenia są inne:

• Stos HDI składający się z 8–12 warstw — niezbędny do prowadzenia modemu 5G, przedniego modułu RF i układów scalonych zarządzania energią w kompaktowej obudowie

• Ciepło nie ma gdzie się ulotnić w szczelnej obudowie. Standardem są miedziane rozpraszacze ciepła i arkusze grafitowe. Programy o wysokiej wydajności czasami wymagają komór parowych dla utrzymania przepustowości 5G.

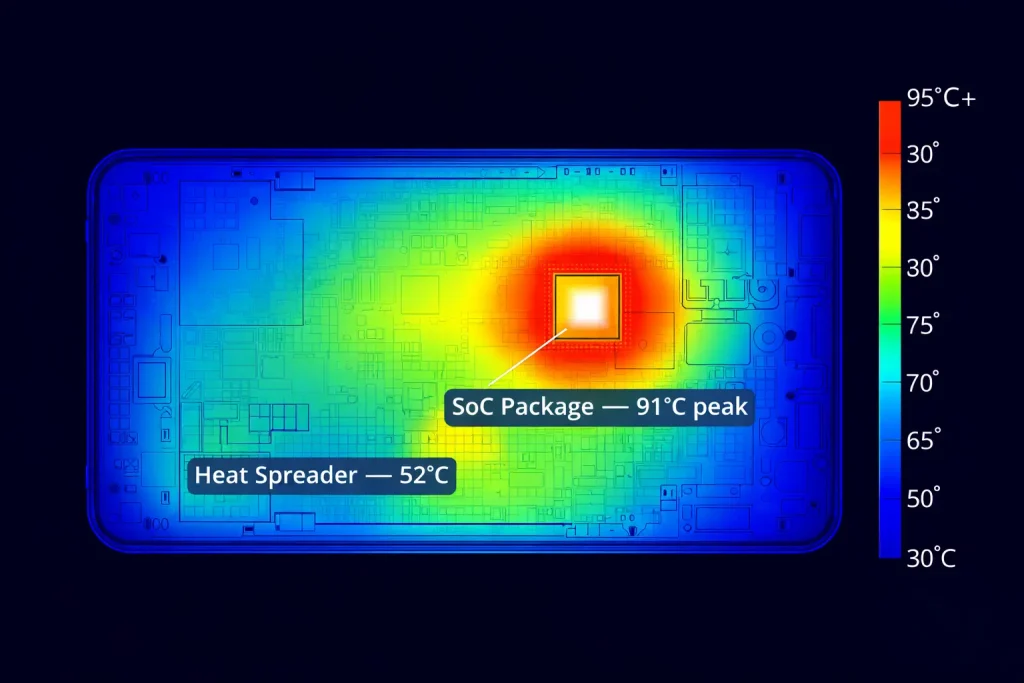

Rysunek 3: Symulacja termiczna (FEA) wytrzymałego smartfona 5G przy stałym obciążeniu 5G w temperaturze otoczenia +45°C — punkt gorący w obudowie SoC, widoczna ścieżka rozprowadzania ciepła.

• Baterie o pojemności od 6,000 do 8,000 mAh z szybkim ładowaniem od 30 do 65 W wymagają specjalnego planowania termicznego i EMI — a nie czegoś, co jest kwestią drugorzędną

• Złącza wymagają interfejsów uszczelniających o stopniu ochrony IP na poziomie płytki, a nie tylko obudowy

• Zastosowania w sektorze obronnym wiążą się z wymaganiami MIL-STD-461 EMC, które bezpośrednio konkurują z rozmieszczeniem anten 5G

Inżynieria mechaniczna i konstrukcyjna

Wodoodporność, pyłoszczelność, odporność na wstrząsy — konstrukcja z trzema zabezpieczeniami

Uzyskanie zgodności jednego urządzenia z normami IP68/IP69K i MIL-STD-810H wymaga podjęcia decyzji konstrukcyjnych, które wpływają na koszty, harmonogram i wskaźniki awaryjności w dalszej perspektywie.

• Uszczelnienie: dwuwarstwowe silikonowe uszczelki na wszystkich łączeniach obudowy; membrany z siatki akustycznej dla portów głośnikowych i mikrofonowych; klej utwardzany promieniami UV wokół obwodu wyświetlacza

• Rama: Wewnętrzne pomocnicze ramy ze stopu magnezu lub aluminium zwiększają sztywność bez nadmiernego ciężaru. Sposób, w jaki pomocnicza rama rozprowadza energię uderzenia w obudowie, bezpośrednio wpływa na wskaźnik przeżywalności upadku.

• Symulacja upadku: Analiza MES w ANSYS lub podobnych narzędziach powinna być przeprowadzana przed jakimkolwiek fizycznym prototypem. Modele muszą uwzględniać upadki pod kątem i właściwości materiału zależne od temperatury — a nie tylko uderzenia płaską powierzchnią w dół.

Wonderful PCB Dane terenowe: W jednym z programów połączono szkło Gorilla Glass Victus z zewnętrzną ramką z poliwęglanu. Upadki w warunkach laboratoryjnych (z wysokości 1.5 m na stal, zgodnie z metodą MIL-STD-810H 516.8) przeszły pomyślnie. Na placach budowy – betonowych i żwirowych – ramka z poliwęglanu uginała się na tyle, aby przenieść siłę ścinającą na krawędzie szkła. Powstały mikropęknięcia. Po 20 do 50 upadkach ekrany uległy uszkodzeniu. Wskaźnik uszkodzeń w warunkach laboratoryjnych: poniżej 5%. Wskaźnik uszkodzeń symulowanych w warunkach nadużyć w terenie: 35%.

Rozwiązanie: wymiana na ramę pomocniczą ze stopu magnezu z kontrolowanymi szczelinami giętkimi. Wymagało to ponownego otwarcia form, ponownego przeprowadzenia kwalifikacji EMC i RF, a koszt wyniósł od 8 do 10 tygodni i około 12 do 18% więcej na jednostkę BOM. Złapano na etapie produkcji pilotażowej, a nie EVT. To właśnie ten czas sprawił, że było to drogie.

Normy certyfikacji: co właściwie testują

IP68 kontra IP69K

• IP68: Ciągłe zanurzenie na głębokość powyżej 1 metra. Dokładna głębokość i czas trwania są określone przez producenta — w przypadku urządzeń przemysłowych zwykle 1.5 m przez 30 minut, zgodnie z normą IEC 60529.

• IP69K: Wysokociśnieniowe strumienie wody o wysokiej temperaturze — 80 barów, 80°C, 14–16 l/min, w odległości od 0.1 do 0.15 m. Niezbędne w przetwórstwie żywności, rolnictwie i ciężkim myciu przemysłowym.

• Obie klasy są testowane w laboratorium na nowych, nieuszkodzonych urządzeniach. Rzeczywista wydajność IP po 12–18 miesiącach — po zużyciu uszczelek, zmęczeniu kleju i wielokrotnym zatykaniu w zanieczyszczonym środowisku — jest znacznie niższa.

MIL-STD-810H: Co właściwie certyfikuje

Trudna prawda: MIL-STD-810H nie jest standardem z ustalonymi wymaganiami. To zbiór około 30 metod testowych. Producenci wybierają, które z nich zastosować, ile cykli i na jakim poziomie istotności. Nie ma minimalnego poziomu. Telefon może zostać uznany za zgodny z MIL-STD-810H po przeprowadzeniu trzech metod o niskim poziomie istotności na próbce trzech jednostek. Jest to technicznie poprawne, ale praktycznie bez znaczenia.

Oceniając zgodność z przepisami, kupujący powinni poprosić o pełny raport z testów i zwrócić uwagę na:

• Jakie dokładnie numery metod i warianty procedur zostały zastosowane

• Parametry dopasowania — wysokość kropli, materiał powierzchni, liczba kropli, kolejność orientacji

• Wielkość próby na test (trzy jednostki nie są statystycznie istotne)

• Wskaźnik awarii funkcjonalnych po teście w całej próbce

• Czy przeprowadzono test połączonych czynników stresujących, np. spadki temperatury do -20°C po wystawieniu na działanie wysokiej temperatury

Badania termiczne i środowiskowe

• Zakres temperatur pracy: -20°C do +60°C; przechowywania: -40°C do +70°C

• Cykle termiczne pod obciążeniem: modem 5G pozostaje aktywny przez cały cykl temperaturowy — w ten sposób można wykryć rzeczywiste awarie termiczne, a nie pasywne cykle

• Wilgotność: 95% RH przy 40°C w przypadku dłuższego okresu ekspozycji

• Mgiełka solna: 5% roztwór NaCl zgodnie z normą IEC 60068-2-11 — niezbędny w zastosowaniach przemysłowych na morzu i wybrzeżu

Optymalizacja oprogramowania sprzętowego i oprogramowania

Dostosowywanie systemu Android do zastosowań przemysłowych

• Specjalnie zaprojektowana wyrzutnia z większymi celami dotykowymi i trybami o wysokim kontraście do obsługi w rękawicach

• Agresywne zarządzanie tłem, cykliczne działanie GPS i logika rezerwowa 5G/LTE wydłużająca czas pracy baterii w terenie

• System etapowej aktualizacji OTA z obsługą wycofywania — niezbędny, gdy 50 000 urządzeń w terenie nie może zostać zaktualizowanych ręcznie

• Niestandardowe profile termiczne zapewniające przepustowość 5G w środowiskach o wysokiej temperaturze otoczenia

Funkcje bezpieczeństwa i przedsiębiorstwa

• Szyfrowanie sprzętowe za pośrednictwem magazynu kluczy Android i zaufanego środowiska wykonawczego (TEE)

• Zgodność z MDM: Microsoft Intune, VMware Workspace ONE, SOTI MobiControl

• Bezpieczny łańcuch rozruchowy z bootloadera przez system operacyjny

• Zdalne czyszczenie i blokowanie urządzenia w celu zapewnienia bezpieczeństwa w terenie

Faza prototypowania i testowania

EVT, DVT, PVT — co właściwie bada każdy etap

• EVT (Engineering Validation Test): Uruchomienie SoC. Pomiar częstotliwości radiowej (RF) na gołej płytce. Zweryfikowanie podsystemu zasilania. Sprawdzenie parametrów termicznych. Cel: znalezienie błędów projektowych przed zainwestowaniem w oprzyrządowanie.

• DVT (test walidacji projektu): Całe urządzenie w finalnej lub prawie finalnej obudowie. Na tym etapie przeprowadzane są testy odporności na upadek, zanurzenia w IP, RF OTA w komorze bezechowej, pomiary optyczne wyświetlacza oraz testy cyklu baterii. Cel: potwierdzenie, że projekt spełnia wszystkie wymagania.

• PVT (test walidacji produkcji): pilotażowy cykl produkcyjny. Sprawdza zdolność procesu, wydajność i wydajność linii testowej. Cel: potwierdzenie, że fabryka może go produkować w sposób spójny.

Protokół testowania niezawodności

• Test upadku: minimum 26 upadków na jednostkę zgodnie z metodą MIL-STD-810H 516.8, plus ponad 500 łącznych testów odporności na uderzenia w grupie 50 jednostek

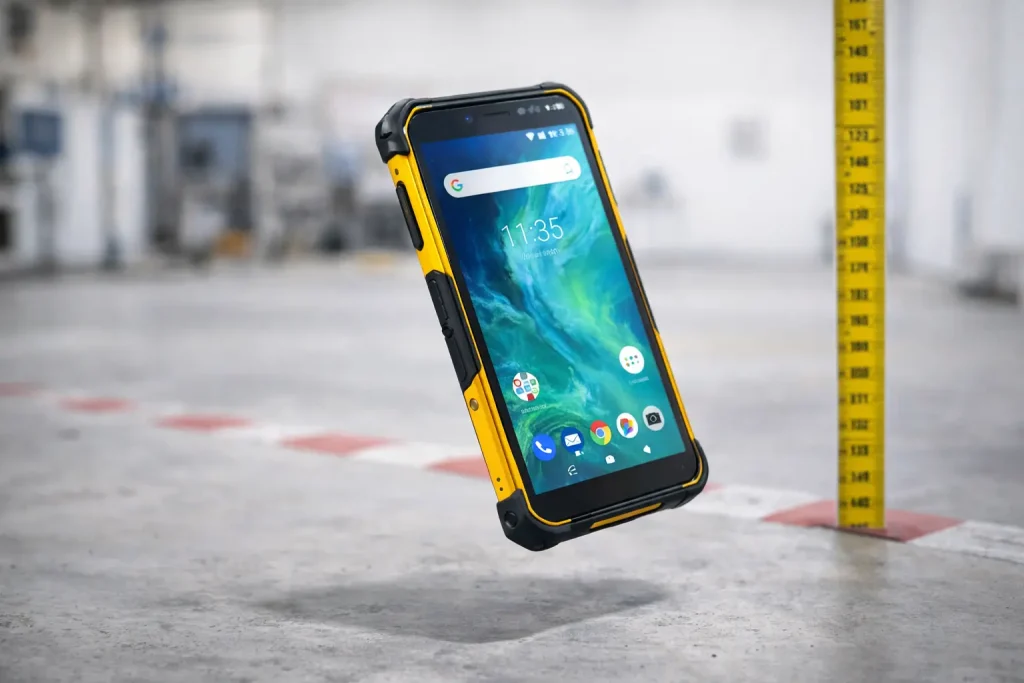

Rysunek 4: Test upadku na beton z wysokości 2.0 m w fazie zakrzepicy żył głębokich — orientacja urządzenia zgodnie z metodą 516.8 normy MIL-STD-810H.

• Wodoodporność: IP68 i IP69K zgodnie z normą IEC 60529, ponowne testy po 500 upadkach w celu sprawdzenia integralności uszczelnienia w warunkach niewłaściwego użytkowania

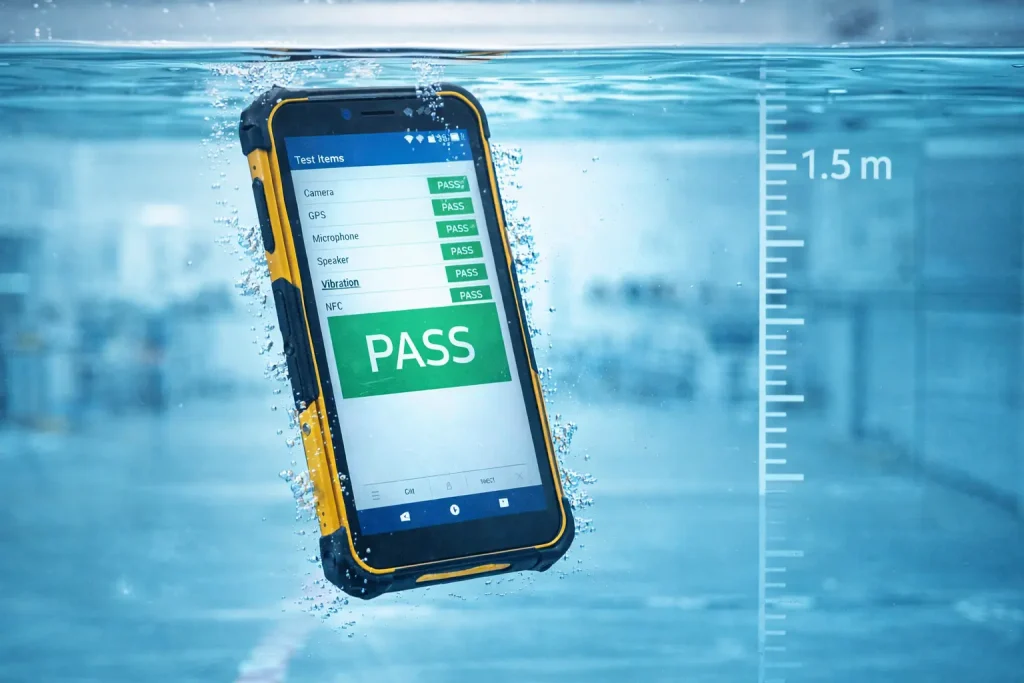

Rysunek 5: Test zanurzenia IP68 — urządzenie zanurzone na głębokość 1.5 m, 30-minutowe zanurzenie, potwierdzono działanie funkcjonalne po teście.

• Trwałość przycisków: ponad 300 000 naciśnięć wszystkich przycisków mechanicznych

• Port USB-C: ponad 10 000 cykli wkładania/wyjmowania, następnie wystawienie na działanie mgły solnej, a następnie ponowny test wodoodporności

• Cykle termiczne pod obciążeniem: ponad 100 cykli w pełnym zakresie temperatur roboczych przy aktywnym modemie 5G

Produkcja masowa i zarządzanie łańcuchem dostaw

Zaopatrzenie w komponenty

Oto, gdzie różnice naprawdę się liczą:

• Moduły 5G: Elementy o długim czasie realizacji, wymagające wczesnego zakupu i kwalifikacji z drugiego źródła. Geopolityczne zakłócenia w dostawach po 2020 roku wpływają na czas realizacji modemów 5G bardziej niż na prawie każdą inną kategorię komponentów.

• Złącza USB-C: Przemysłowe złącza USB-C o stopniu ochrony IP kosztują od 2 do 4 razy więcej niż odpowiedniki konsumenckie. Programy, które stosują tańsze złącza, aby obniżyć koszty BOM, odnotowują wskaźnik awaryjności na poziomie 18–28% po 12–18 miesiącach (Wonderful PCB (dane terenowe). Złącza przemysłowe obniżają ten wskaźnik poniżej 6%.

• Ogniwa baterii: Ogniwa o pojemności od 6,000 do 8,000 mAh do pracy w temperaturze -20°C wymagają chemii ogniw klasy przemysłowej lub motoryzacyjnej. Konsumenckie ogniwa litowo-polimerowe tracą pojemność od 30 do 40% w temperaturze -10°C.

• Zestawy wyświetlaczy: panele nitowe o grubości ponad 1,000 cali z kontrolerami do obsługi w rękawiczkach i obsługi za pomocą mokrych rąk mają dłuższy czas realizacji niż panele standardowe — zamawiaj je wcześnie

SMT i montaż

• Precyzyjne rozmieszczanie układów BGA w obudowach SoC 5G; AOI po każdym etapie pastowania i lutowania

• Selektywna powłoka konforemna (akrylowa lub silikonowa) na płytce PCBA zapewniająca ochronę przed wilgocią i korozją poza uszczelnieniem obudowy

• Czysty montaż stołu do integracji modułu kamery i wyświetlacza w celu zapobiegania zanieczyszczeniu cząstkami stałymi

• Linia produkcyjna obejmuje kontrole punktowe RF OTA, testy obwodów ładowania, jednorodności wyświetlacza, funkcji przycisków i próbkowanie zanurzeniowe IP

System Kontroli Jakości

• AOI: Kontrola po nałożeniu pasty i lutowaniu rozpływowym w celu wykrycia wad lutowniczych

• Rentgen: weryfikacja połączeń lutowanych BGA w każdym pakiecie SoC 5G

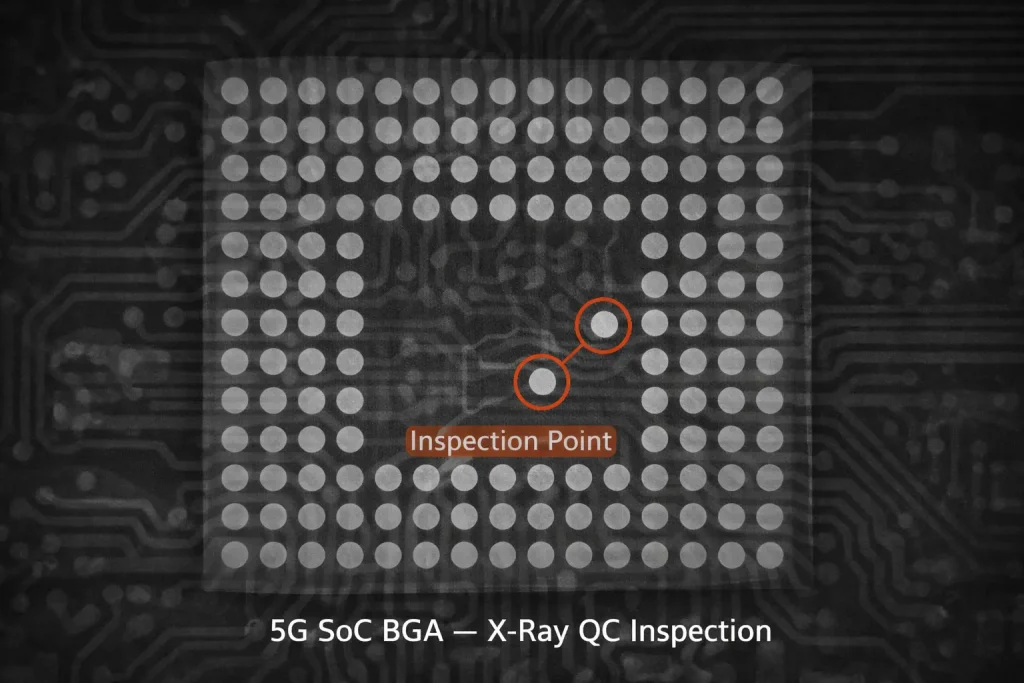

Rysunek 6: Kontrola rentgenowska połączeń lutowanych BGA na obudowie SoC 5G — wykrywanie pustych przestrzeni i mostków na produkcyjnej płytce PCBA.

• Wypalanie: 24 do 48 godzin pracy w podwyższonej temperaturze w celu wykrycia wczesnych usterek

Rysunek 7: Test starzenia w warunkach produkcyjnych — urządzenia zasilane są podwyższoną temperaturą przez 48 godzin w celu wykrycia usterek na wczesnym etapie przed wysyłką.

• Audyt końcowy: pobieranie próbek AQL zgodnie z normą IEC 60068; test zanurzeniowy IP na próbkach produkcyjnych

→ Związane z: Usługi montażu PCB (PCBA) — Wonderful PCB

Kluczowe wyzwania techniczne i rozwiązania

Pięć wyzwań, które zadecydowały o wynikach programu — wraz z rzeczywistymi danymi, które je poparły.

Opis projektu	Ryzyko	Co tak naprawdę poszło nie tak	Rozwiązanie zastosowane	Wynik
Odstrojenie anteny 5G w wytrzymałej obudowie	Wysoki	Przesunięty rezonans dielektryczny obudowy 150–400 MHz; niemodelowany w symulacji. Strata TRP/TIS w komorze 8–12 dB	Projekt zablokowanej anteny na etapie identyfikacji; symulacja HFSS zintegrowana z obudową; anteny umieszczone blisko krawędzi z przerwami powietrznymi	TRP/TIS w granicach 3 dB od celu. Łączność 5G stabilna we wszystkich pasmach.
Degradacja portu USB-C w terenie	Wysoki	Mikroskopijne otarcia uszczelki portu spowodowane wielokrotnym zatykaniem w zanieczyszczonym środowisku. Wskaźnik awaryjności w terenie po 18 miesiącach wynosi 18–28%.	Złącza USB-C o stopniu ochrony IP dla przemysłu; podwójne uszczelnienie portu; opcja ładowania magnetycznego do zastosowań wymagających najwyższego stopnia narażenia	Wskaźnik awaryjności w terenie spadł poniżej 6% po 18 miesiącach
Elastyczność ramki przenosząca siłę ścinającą na szkło wyświetlacza	Średnio-wysoki	Ramka z poliwęglanu wygięła się pod wpływem uderzenia, powodując przecięcie krawędzi szkła. 35% wskaźnik awaryjności w symulacji terenowej w porównaniu do <5% w laboratorium.	Zmiana na ramę pomocniczą ze stopu magnezu z kontrolowanymi szczelinami giętkimi; do protokołu DVT dodano testowanie symulacji w terenie	+8–10 tygodni, +12–18% BOM. Wskaźnik niepowodzeń zrzutu w terenie poniżej 5%.
Opóźnienia w ponownym uruchomieniu certyfikacji	Wysoki (harmonogram)	Niepowodzenie certyfikatu w pierwszej rundzie traktowane jako zdarzenie jednocyklowe. Każde ponowne zakręcenie wydłużało czas o 8–16 tygodni.	Przegląd symulacji przed certyfikacją; dedykowany budżet na ponowne uruchomienie i harmonogram awaryjny 8–16 tygodni na cykl wbudowany w plan programu	Programy trafiają na rynek zgodnie z zmienionym harmonogramem, bez konieczności wprowadzania nagłych zmian
Zastąpienie podzespołów konsumenckich w celu obniżenia kosztów	Średni	Standardowe złącza USB-C, ogniwa baterii i elastyczne płytki PCB nie poddały się testom niezawodności pod wpływem wibracji, mgły solnej i cykli termicznych	Wczesne przyspieszone testy niezawodności wszelkich proponowanych zamienników klasy konsumenckiej; przegląd kompromisów kosztowo-awaryjnych oparty na danych	Wczesne przejście na części klasy przemysłowej pozwoliło zaoszczędzić od 3 do 6 miesięcy i od 15 do 30% całkowitych kosztów programu

Specyfikacje produktu końcowego

Wytrzymały smartfon przemysłowy 5G gotowy do produkcji, powstający w ramach tego procesu rozwojowego, jest wyposażony w:

• 5G SA/NSA Sub-6 GHz z agregacją nośnych; opcjonalnie mmWave

• Kamera AI 48 MP z OIS; opcjonalnie przystawka do obrazowania termicznego

• Bateria o pojemności 6,000–8,000 mAh; szybkie ładowanie o mocy 33–65 W; możliwość pracy w temperaturach od -20°C do +60°C

• Android 13 lub 14 z integracją Enterprise MDM i bezpiecznym rozruchem

• Podwójny certyfikat wodoodporności IP68 + IP69K

• Certyfikat MIL-STD-810H — pełny raport z testów dostępny na żądanie

• Odporność na upadek z wysokości 2.0 m potwierdzona protokołem symulacji terenowej na betonie

• Wyświetlacz o jasności ponad 1,000 nitów z obsługą w rękawiczkach i mokrymi dłońmi

• NFC, precyzyjny GPS; opcjonalnie zintegrowany skaner kodów kreskowych

Wyniki i wpływ na rynek

Programy stworzone w ramach tego procesu zostały wdrożone komercyjnie na europejskich rynkach budowlanych i użyteczności publicznej, w sektorach ropy naftowej i gazu na Bliskim Wschodzie oraz w sieciach logistycznych Azji Południowo-Wschodniej.

• Uzyskanie certyfikatu operatora na rynkach docelowych: CE, FCC, PTCRB/GCF (w stosownych przypadkach)

• Wskaźniki awaryjności w terenie są niższe od wskaźników bazowych dla konsumentów we wszystkich głównych kategoriach awarii

• Produkcja przebiegała zgodnie z harmonogramem, a wydatki związane z ponownym uruchomieniem certyfikacji były uwzględnione w budżecie od samego początku

• Konkurencyjne zróżnicowanie w porównaniu z pozycjonowaniem IP69K i MIL-STD-810H na rynkach, na których większość konkurentów stosuje wyłącznie IP68

Wonderful PCB: Rozwój pełnego stosu Rugged 5G

Wonderful PCB Realizuje niestandardowe programy wzmocnionych telefonów 5G, od koncepcji sprzętowej po certyfikowaną produkcję masową. Możliwości, które mają największe znaczenie w tego typu pracach:

• Projekt 5G RF z symulacją anteny zintegrowanej z obudową — problem rozstrojenia rozwiązany u źródła

• Inżynieria konstrukcyjna z analizą upadków sterowaną metodą MES i pełnym zarządzaniem certyfikacją MIL-STD-810H i IP

• Projekt wielowarstwowej płytki PCB HDI i montaż PCBA z powłoką ochronną

• Pełne zarządzanie programem EVT/DVT/PVT, w tym koordynacja certyfikacji i planowanie ponownego uruchomienia

• Pozyskiwanie komponentów klasy przemysłowej z kwalifikacją z drugiego źródła

• Analiza usterek w terenie po produkcji i wsparcie iteracji produktu

Obsługiwane programy OEM i ODM. Klienci to zarówno firmy zajmujące się platformami mobilności przemysłowej, jak i startupy sprzętowe z segmentu rynku pionowego. Minimalny harmonogram realizacji programu rozpoczyna się od 12 miesięcy w przypadku niestandardowego, wytrzymałego, przemysłowego telefonu komórkowego 5G. Złożone programy z niestandardowymi czujnikami lub wymaganiami klasy obronnej trwają od 18 do 24 miesięcy.

Najczęściej zadawane pytania

P1: Co sprawia, że ​​smartfon jest „wytrzymały”?

Wytrzymały smartfon został zaprojektowany tak, aby przetrwać warunki, które zabijają urządzenia konsumenckie – upadki, wodę, kurz, wahania temperatury i długotrwałe wibracje. Oznacza to wzmocnioną metalową ramę pomocniczą, uszczelnienia o stopniu ochrony IP na każdym połączeniu, złącza klasy przemysłowej i baterię odporną na temperaturę. Słowo „wytrzymały” bez stopnia ochrony IP i opublikowanego raportu z testów MIL-STD to deklaracja marketingowa, a nie techniczna.

P2: Jaka jest różnica pomiędzy IP68 i IP69K?

IP68 obejmuje zanurzenie w głębokiej wodzie – standardowa specyfikacja przemysłowa to 1.5 m przez 30 minut, zgodnie z normą IEC 60529. IP69K obejmuje strumienie gorącej wody pod wysokim ciśnieniem: 80 barów, 80°C, z bliskiej odległości. Testy te obejmują różne zagrożenia. Zakład przetwórstwa spożywczego wymaga IP69K. Pracownik budowlany, który upuści telefon do kałuży, potrzebuje IP68. Wiele urządzeń przemysłowych posiada obecnie oba te certyfikaty.

P3: Ile czasu tak naprawdę zajmuje opracowanie wytrzymałego telefonu 5G?

Broszury ODM podają okres od 6 do 9 miesięcy. Prawdziwe programy trwają od 12 do 18 miesięcy, a czasem nawet 24. Faza, która prawie zawsze podwaja szacunki: certyfikacja i ponowne zakręcenie. Większość programów nie przechodzi testów MIL-STD-810H, IP lub 5G RF OTA w pierwszej rundzie. Każdy cykl awarii wydłuża się o 8 do 16 tygodni. Klienci, którzy zaplanowali jeden test, doświadczają największych opóźnień.

P4: Czy telefon o wzmocnionej konstrukcji może być wyposażony w funkcję skanowania kodów kreskowych lub obrazowania termicznego?

Tak — ale muszą one być uwzględnione w projekcie od samego początku. Optyka skanera kodów kreskowych wymaga odpowiedniego dostosowania konstrukcji do obudowy. Moduły termowizyjne wymagają zarządzania temperaturą i integracji ze stosem oprogramowania. Próba dodania któregokolwiek z tych elementów po zablokowaniu projektu obudowy jest kosztowna i często niemożliwa ze względów konstrukcyjnych.

P5: Jakie certyfikaty musi posiadać smartfon przemysłowy?

Zestaw standardów dla globalnego, wytrzymałego telefonu przemysłowego 5G: IP68/IP69K (IEC 60529), MIL-STD-810H, FCC (USA), CE/RED (UE), PTCRB lub GCF (interoperacyjność operatorów 5G), UN 38.3 (bezpieczeństwo transportu baterii). Wdrożenia specjalistyczne obejmują normy ATEX/IECEx dla stref zagrożonych wybuchem, ANSI/UL dla bezpieczeństwa elektrycznego w Ameryce Północnej oraz normy sektorowe dla zastosowań obronnych, medycznych i morskich.
