Usługi kopiowania i klonowania PCB
Wonderful PCB można klonować płytki PCB o 1-28 warstwach z różnych gałęzi przemysłu, poniżej znajduje się przykład:
- Różne wysokiej klasy płyty główne komputerowe, płyty główne, płyty główne serwerów
- Różne płyty główne i tablice sterowania przemysłowego
- Routery sieciowe klasy high-end, płyty główne przełączników sieciowych światłowodowych
- Płyta główna sterownika telewizji cyfrowej, dekodera DVR, dekodera STB, LCD itp.
- Różne płyty główne stacji bazowych bezprzewodowych i produktów końcowych
- Różnego rodzaju precyzyjne instrumenty i płyty główne sprzętu itp.
- Zabawki, meble, maszyny, instrumenty i mierniki
Dlaczego z nami
Wonderful PCB'S Usługa klonowania PCB, jest zaprojektowany, aby pomóc klientom szybko powielać i optymalizować projekty płytek drukowanych. Dzięki zaawansowany sprzęt oraz wykwalifikowany zespół inżynierów, dokładnie odtwarzamy schematy i BOM-y, obsługując wielowarstwowe płytki i wymagania wysokiej precyzji. Niezależnie od tego, czy wymieniasz przestarzałe produkty, czy ulepszasz istniejące projekty, zapewniamy wydajny i niezawodny rozwiązania. Wybierz Wonderful PCB aby usprawnić rozwój Twojego produktu szybciej i łatwiej!
Oszczędzaj koszty
Konkurencja na rynku staje się coraz bardziej zacięta, a szybkie wprowadzanie produktów na rynek stało się kluczem do zdobycia przez firmy pozycji na rynku. Dzięki kopiowaniu PCB firmy mogą wprowadzać ulepszenia na podstawie oryginalnych produktów, aby uniknąć projektowania od podstaw, dzięki czemu można je szybciej wprowadzić na rynek i wykorzystać okazje
Oszczędność czasu
Cykl projektu jest krótki. Oprócz doświadczenia w klonowaniu PCB, nasz zespół projektowy posiada również bogate doświadczenie w projektowaniu produkcyjnym. Praca nad zdolnością produkcyjną pozwala nam osiągnąć 100-procentowy wskaźnik powodzenia kopiowania PCB. Jednocześnie nasze fabryki PCB i SMT dbają o krótki cykl. Zapewnia to również istotną ochronę.
Gwarancja jakości
Proces kopiowania PCB wymaga od inżynierów dogłębnej znajomości zasad projektowania układów i okablowania. Od skopiowania płytki do gotowego produktu, proces ten musi przejść przez wiele etapów, takich jak inżynieria wsteczna, analiza symulacyjna i optymalizacja projektu. Nasz zespół techniczny dysponuje wystarczającą siłą, aby zapewnić niezawodność naszych usług i produktów.
Branże, które skopiowaliśmy
Dyrektorem
Olej-Gaz
Robotyka
SPORTOWE
Telekomunikacja
Lotnictwo
Rolnictwo
Motoryzacja
Elektronika
Wartość energetyczna
Jak skopiować/sklonować płytkę PCB krok po kroku
Oferujemy usługę kopiowania PCB (klonowanie PCB) od 1 do 28 warstw, ale aby zrozumieć, jak działa kopiowanie PCB, pokażemy Ci prosty przykład 2-warstwowego kopiowania.Oferujemy również usługi produkcji i montażu płytek PCB, dzięki czemu możemy wyprodukować płytkę PCB i sprawdzić, czy spełnia ona Państwa wymagania. Oferujemy także usługi testowania funkcjonalności.
Zdobądź płytkę drukowaną (PCB) i najpierw zapisz na papierze model, parametry i lokalizację wszystkich elementów zasilających, zwłaszcza kierunek diody, triody i szczeliny między układami scalonymi.

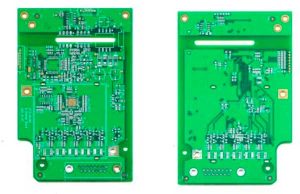

Usuń wszystkie komponenty i usuń puszkę z otworów PAD. Użyj alkoholu, aby wyczyścić PCB, a następnie umieść ją w skanerze, uruchom PHOTOSHOP i pokoloruj jedwab. Zeskanuj powierzchnię drukowania i wydrukuj ją do późniejszego wykorzystania.

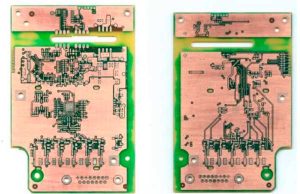

Lekko wypoleruj warstwy TOPLAYER i BOTTOMLAYER papierem z gazy wodnej, aż folia miedziana będzie błyszcząca. Umieść ją w skanerze, uruchom PHOTOSHOP i zeskanuj dwie warstwy w kolorze. Pamiętaj, że PCB musi być umieszczona poziomo i pionowo w skanerze, w przeciwnym razie zeskanowany obraz nie będzie nadawał się do użytku.

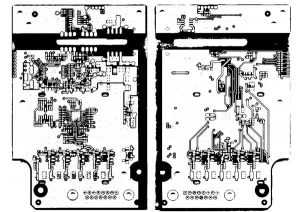

Dostosuj kontrast i jasność płótna tak, aby część z miedzianą folią i część bez miedzianej folii były w silnym kontraście. Następnie przekonwertuj obraz na czarno-biały i sprawdź, czy linie są wyraźne. Jeśli nie, powtórz ten krok. Jeśli jest wyraźny, zapisz obraz jako czarno-białe pliki w formacie BMP TOP.BMP i BOT.BMP.

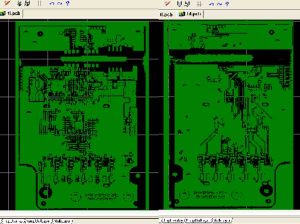

Konwertuj odpowiednio dwa pliki w formacie BMP do plików w formacie PROTEL i przenieś dwie warstwy w PROTEL. Pozycje PAD i VIA na dwóch warstwach są zasadniczo zbieżne, co wskazuje, że pierwsze kilka kroków zostało wykonanych dobrze. Jeśli występuje odchylenie, powtórz trzeci krok.
Weź plik top.bmp/bottom.gmp, aby przekonwertować go na top.PCB/bottom.PCB, zwróć uwagę na przekonwertowanie go na warstwę Drill Guide, a następnie po prostu narysuj linię na warstwie Top/Bottom i umieść pakiet komponentów zgodnie z obrazkiem. Po pomalowaniu usuń warstwę Drill Guide.

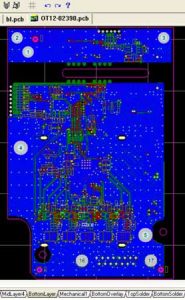

Ustaw TOP w PROTEL. PCB i BOT. PCB jest przeniesione i połączone w jeden obraz i jest OK.

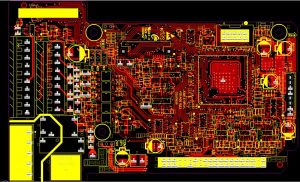

Inspekcja. Po narysowaniu wszystkich warstw, nadal musisz dokładnie sprawdzić. Wyeksportuj narysowany plik PCB jako plik GERBER, otwórz go przez CAM2000DE, a następnie wyeksportuj obraz i porównaj go z plikiem źródłowym PCB, aby sprawdzić, czy nie ma żadnych pominięć lub błędów.
Krótki film o kopiowaniu/klonowaniu PCB
W tym filmie dowiesz się, jak krok po kroku skopiować płytkę drukowaną.
