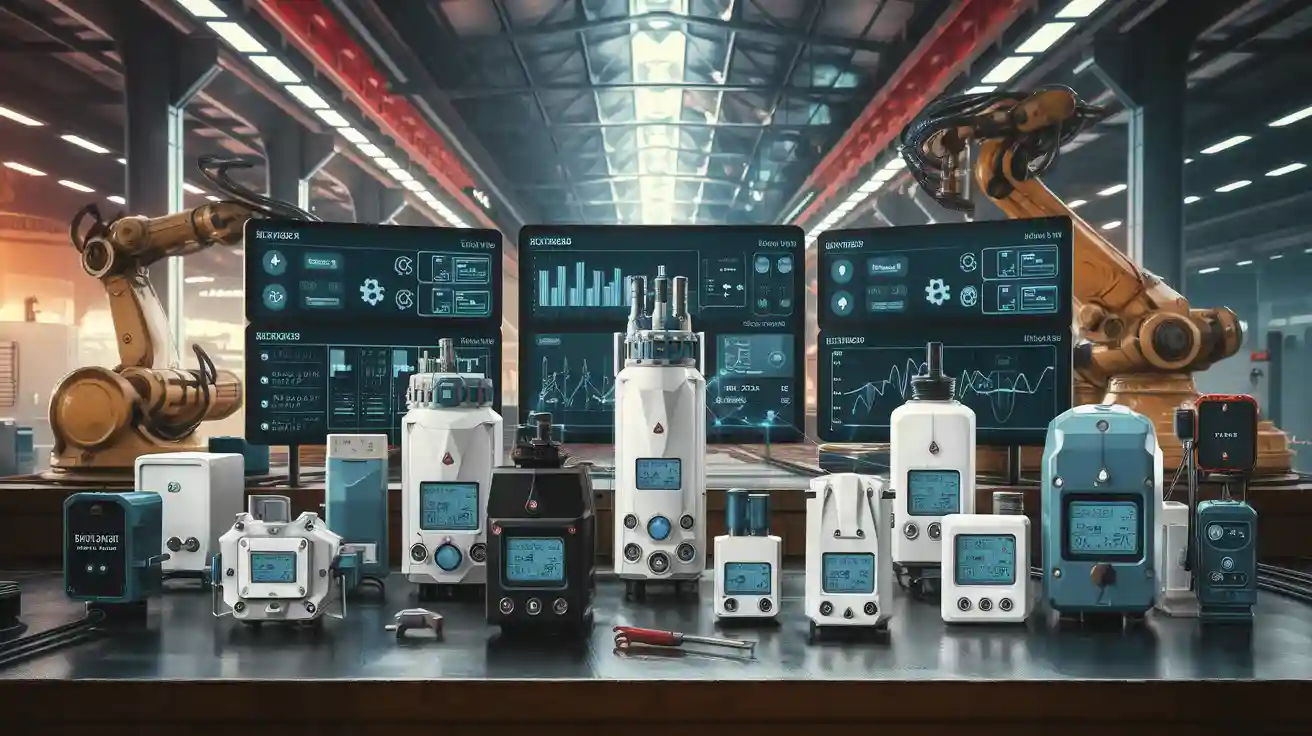

オートメーションにおける産業用トランスミッターの主な種類は何ですか？

オートメーション分野では、様々な種類の産業用トランスミッターが見られます。以下にその例を示します。

圧力トランスミッター
温度トランスミッタ
フロートランスミッター
レベル送信機
差圧伝送器
pHトランスミッター
ORPトランスミッター
湿度トランスミッター
ガストランスミッター

産業用トランスミッターは、物理的な測定値を信号に変換します。これらの信号は、システムの制御や監視に使用できます。

産業用トランスミッターの概要

定義と役割

産業用トランスミッターは工場内の計測に役立ちます。圧力、温度、流量などの値をチェックし、制御システムに信号を送ります。プロセスの安全を確保するために必要であり、また、システムの円滑な動作にも役立ちます。

ヒント：作業に適した送信機を選んでください。これにより、正確なデータが得られ、問題を防ぐことができます。

信号変換

電子送信機測定値を電気信号に変換するセンサーは温度や圧力を読み取ります。トランスミッターは、その読み取り値を4-20mAやデジタル出力などの信号に変換します。これらの信号はコントローラーやコンピューターに送信できます。ディスプレイパネルを使用することもできます。

電子送信機はシステムの監視と制御に役立ちます。
スマートトランスミッターは、デバイスの健全性やキャリブレーションなどの追加情報を送信します。

テクノロジーの種類

産業用トランスミッターにはさまざまな技術タイプがあります。

技術タイプ	詳細説明	使用例
電子送信機	電気回路を使用する信号を処理する	温度管理
空気圧トランスミッター	空気圧を使って信号を送る	古い制御システム
スマートトランスミッター	より多くの機能のためにマイクロプロセッサを使用する	リモート診断

今日ではほとんどの人が電子トランスミッターを使用しています。スマートトランスミッターはより多くの機能を提供します。自己診断機能やリモートモニタリング機能も利用できます。これらのデバイスは、システムの信頼性を高め、ダウンタイムをなくすのに役立ちます。

産業用トランスミッターの種類

圧力

圧力トランスミッターは、パイプやタンク内の圧力をチェックします。圧力が安全かどうかを確認するのに役立ちます。水処理施設や石油精製所、そして工場などでも圧力トランスミッターが使用されています。

注：圧力トランスミッターは漏れや破裂を防ぎ、機械と人を守ります。

アプリケーションエリア	使用例
水処理	パイプ圧力を監視する
石油とガス	坑口圧力を確認する
HVAC	空気の流れを制御する

圧力トランスミッタ技術は優れたデータを提供します。安全と制御に活用できます。ほぼすべての自動化システムに圧力トランスミッタが搭載されています。

温度

温度トランスミッターは、熱や冷気を検知します。センサーからの信号を読み取ります。センサーには熱電対や測温抵抗体（RTD）などがあります。食品工場や化学工場、空調システムなどでも温度トランスミッターが使用されています。

ヒント：温度トランスミッターは製品の安全を守り、エネルギーの節約にも役立ちます。

温度トランスミッターを使用してオーブンの熱を監視します。
冷却を確認するには温度トランスミッターを使用します。

温度トランスミッターはプロセスを安定させ、過熱や凍結を防ぎます。

Flow

流量トランスミッタは、液体またはガスの移動量を測定し、ポンプやバルブの制御に使用します。水処理プラントや石油パイプライン、飲料工場でも使用されています。

水の使用量を追跡するには、流量トランスミッタを使用します。
化学物質を混合するには流量トランスミッターを使用します。
ボイラー内の蒸気を測定するには、流量トランスミッターを使用します。

フロートランスミッタ技術は資源を節約し、漏れや詰まりの発見に役立ちます。

レベル

レベルトランスミッターは、タンク内の物質の量をチェックします。液体、粉末、穀物などの物質の追跡に役立ちます。水処理や食品加工の現場でよく見かけられます。また、薬品の保管にも使用されています。

アプリケーションエリア	使用例
水処理	タンクレベルを監視する
食品および飲料	サイロレベルの制御
化学プラント	液体貯蔵の管理

レベルトランスミッターは液漏れや液不足を防ぎ、プロセスの円滑な運営をサポートします。

差圧

差圧トランスミッターは、2点間の圧力を計測します。フィルターの監視やポンプの制御に使用されます。空調システムや水処理プラント、化学工場でも使用されています。

注：差圧トランスミッターは詰まりを早期発見し、システムの正常な動作を維持します。

差圧トランスミッターは空気の流れを確認するために使用します。フィルターの状態を監視するためにも使用します。

pH

pHトランスミッターは、液体が酸性かアルカリ性かをチェックします。化学反応や水質の管理に使用されます。水処理工場や食品工場、化学工場でも使用されています。

水を安全に保つために pH トランスミッターを使用します。
食品の発酵を制御するには pH トランスミッターを使用します。

pHトランスミッターは安全規則の遵守に役立ちます。製品の品質を向上させます。

ORP

ORPトランスミッターは、液体の酸化還元電位（ORP）を測定します。水の清浄度や化学反応の監視に使用します。プールや水処理施設、化学工場などでもORPトランスミッターが使用されています。

ヒント：ORPトランスミッターは消毒の制御に役立ちます。薬剤の投与にも役立ちます。

ORPトランスミッターはプールの水を安全に保つために使用します。また、排水管理にも使用します。

湿度

湿度トランスミッターは空気中の湿度を測定します。空調設備や製品の保護に使用されます。HVACシステムや食品保管庫、クリーンルームでも湿度トランスミッターが使用されています。

空気を快適に保つために湿度トランスミッターを使用します。
湿度トランスミッターを使用して商品を保護します。

湿度トランスミッターはカビや腐敗を防ぎます。

ガス

ガス検知器は、空気中のガス濃度を検知します。ガス漏れの発見や空気質の管理に使用されます。工場や研究所、製油所でも使用されています。

アプリケーションエリア	使用例
石油とガス	ガス漏れを見つける
化学プラント	有毒ガスに注意
環境	大気汚染を追跡

ガス検知警報器は作業員の安全を守り、環境規制の遵守を支援します。

プロセスを測定および制御するには、多くのトランスミッターを使用します。産業用トランスミッター安全で適切な自動化のためのデータを提供します。

産業用トランスミッタのアプリケーション

HVAC

産業用トランスミッターは、HVACシステムの正常な動作に貢献します。空気を清浄に保ち、温度を一定に保ちます。圧力トランスミッターはダクト内の空気を制御します。温度トランスミッターは暖房と冷房のレベルを設定します。湿度トランスミッターはカビの発生を防ぎ、室内を快適に保ちます。

ヒント: ガストランスミッターは漏れを検出し、空気を安全に保ちます。

ケミカルプロセス

産業用トランスミッターは化学反応を監視し、安全を確保します。pHトランスミッターは溶液の酸性かアルカリ性かをチェックします。ORPトランスミッターは酸化レベルを制御します。圧力・温度トランスミッターは反応器の安定性を維持します。

流量トランスミッタはパイプ内の液体の移動量を測定します。
レベルトランスミッターはタンク内の内容を追跡します。

水処理

産業用トランスミッターは、水を清潔で安全に保つのに役立ちます。pHトランスミッターは水質を管理し、ORPトランスミッターは消毒を管理します。圧力トランスミッターはポンプの状態を監視します。

トランスミッタの種類	水処理における使用
レベル	タンクと貯水池の水位を追跡する
Flow	水の流量を測定する
ガス	塩素またはオゾンを監視する

石油とガス

産業用トランスミッターは石油・ガスプラントの安全を守ります。圧力トランスミッターは坑口とパイプラインの圧力を監視します。差圧トランスミッターはフィルターの状態を確認します。ガストランスミッターは漏れを検知し、作業員を保護します。

注: フロートランスミッタは石油とガスの動きを測定します。

食品および飲料

産業用トランスミッターは食品の安全と品質維持に役立ちます。温度トランスミッターは調理と冷却を監視し、pHトランスミッターは発酵を制御し、レベルトランスミッターは貯蔵タンクを監視します。

湿度トランスミッターは、保管中の食品を新鮮に保ちます。
フロートランスミッタは液体成分を測定します。

環境モニタリング

産業用トランスミッターは汚染を監視し、自然を保護します。ガストランスミッターは空気の質を追跡します。湿度トランスミッターは空気中の水分を測定します。圧力トランスミッターは工場からの排出を監視します。

水位トランスミッターは川や湖の水位を監視します。

産業用トランスミッターの仕組み

センシング

まず、センサーが感知の役割を果たします。トランスミッター内のセンサーがプロセスに接触し、圧力や温度などを感知します。例えば、圧力センサーは力が加わると曲がります。温度センサーは、温度が上昇したり下降したりすると抵抗値が変化します。センサーはこれらの変化から小さな電気信号を生成します。

ヒント：測定対象に合ったセンサーをご使用ください。これにより、正確なデータが得られます。

信号処理

次に、送信機が信号を処理し始めます。センサーからの信号は非常に微弱です。送信機は電子回路を用いて信号を増幅し、ノイズや誤差を除去します。送信機の中には、マイクロチップを使って信号をチェックし、補正するものもあります。安定した正しい読み方.

信号処理により、数字を信頼できるようになります。
スマートトランスミッターは、何か問題が発生した場合に警告を発します。

出力伝達

トランスミッターは制御システムに信号を送信します。ほとんどのトランスミッターは、4-20mAやデジタルメッセージなどの標準信号を使用します。この出力をコンピューターやコントローラーに接続できます。信号は有線または無線で伝送されます。

出力タイプ	Use Case
4-20ミリアンペア	シンプルな制御システム
デジタル（HART、Modbus）	高度な監視

システムに最適な出力を選択できます。

高度な機能

最新の送信機は信号を送信するだけではありません。多くの送信機にはスマート機能が搭載されています。デバイスに問題が発生した場合に自己診断機能で対処できます。一部の送信機はIoT（モノのインターネット）に接続でき、遠く離れた場所からデータを確認し、スマートフォンでアラートを受け取ることができます。

注: 高度な機能は、時間を節約し、問題を未然に防ぎます。自動化をよりスマートにします。

産業用トランスミッターの選択

適切な産業用トランスミッターを選ぶことで、良いデータプロセスの安全性も確保されます。選択する前に、いくつか重要な点について検討してください。

測定タイプ

まず、何を測定したいかを決めます。圧力、温度、流量、レベルなどが一般的な選択肢です。各トランスミッタは、特定のプロセス変数に対して最適に機能します。間違ったトランスミッタを選択すると、測定値は役に立ちません。

ヒント：測定対象に合わせて送信機を必ず選んでください。そうすることで、より良い結果が得られます。

範囲と精度

トランスミッターの測定範囲を確認してください。システム内のすべての値を測定できることを確認してください。精度も重要です。正確な制御が必要な場合は、高精度のトランスミッターを選択してください。

因子	それが重要な理由
レンジ	あらゆる状況に対応
精度	優れたコントロール性

出力信号

トランスミッターの出力はシステムに適合している必要があります。一般的な信号は4～20mAとデジタルタイプです。システムでデジタル信号を使用する場合は、デジタル信号に対応したトランスミッターをお選びください。

環境要因

送信機を設置する場所を検討してください。場所によっては、高温、ほこり、水などが多い場合があります。これらの環境に耐えられる送信機が必要です。必要に応じて、耐候性または防爆型のモデルを検討してください。

設置

送信機の設置方法を検討してください。特殊なブラケットやフィッティングが必要なものもあります。簡単に設置できれば、時間の節約になり、ミスを防ぐことができます。

キャリブレーション

送信機を良好な状態に保つには、校正が必要です。校正は簡単なものもあれば、特殊な工具が必要なものもあります。ご自身のスキルレベルに合ったものを選んでください。

互換性

送信機がお使いの機器で動作することを確認してください。配線、信号の種類、ソフトウェアを確認してください。将来的にアップグレードする場合でも、拡張可能な送信機があれば拡張が容易になります。

コストとサポート

価格は重要ですが、サポートも重要です。優れた企業は、必要な時に保証とサポートを提供します。これにより、コストを節約し、ダウンタイムを防ぐことができます。

注：拡張性と信頼性の高い企業は、将来の計画を立てるのに役立ちます。システムの良好な稼働を維持します。

システムの安全性を維持し、良好な動作を維持するには、産業用トランスミッターが必要です。これらのデバイスは、重要なものの測定と制御に役立ちます。IoTやスマート診断などの新機能により、より正確なデータが得られます。また、アラートの送信も迅速化されます。トランスミッターを選ぶ際には、詳細と必要な機能をご確認ください。適切な選択を行うことで、生産性が向上し、リスクを低減できます。

FAQ

産業用トランスミッターの主な仕事は何ですか?

産業用トランスミッターは、圧力や温度などの測定値を信号に変換します。信号は制御システムプロセスを監視および管理できます。

どの送信機を選択すればよいか、どうすればわかりますか?

まず、何を測定したいかを考えましょう。測定範囲と精度が適切かどうか、出力信号がシステムで動作するかどうかを確認してください。設置場所にぴったりで、セットアップが簡単なモデルを選びましょう。

1 つのトランスミッターを異なる測定に使用できますか?

いいえ、それはできません。各トランスミッターは圧力や温度など、1つの項目のみをチェックします。それぞれの用途に適したタイプを選択する必要があります。

送信機はどのくらいの頻度で校正する必要がありますか?

メーカーの指示に従ってください。多くの場所では年に1～2回校正が行われています。非常に正確な数値が必要な場合は、もっと頻繁に確認してください。

スマートトランスミッターとは何ですか?

スマートトランスミッターにはマイクロプロセッサが内蔵されています。セルフチェックやデジタルメッセージなどの追加機能も利用できます。アラートを受け取ったり、遠くからでもデータを確認できます。スマートトランスミッターはシステムの効率化に役立ちます。
