Печатные платы переключателей играют важную роль в электронике, позволяя легко управлять электрическими цепями. Для эффективного проектирования печатных плат переключателей необходимо тщательное планирование, поскольку решения, принимаемые в ходе этого процесса, могут влиять на 80% производственных затрат. Мировой рынок печатных плат значительно расширился, увеличившись с 7.1 млрд долларов в 1995 году до более 60 млрд долларов к 2012 году, что подчеркивает растущий спрос на продуманные конструкции. Освоение того, как проектировать печатные платы переключателей, производить их и копировать, может свести к минимуму ошибки и ускорить производство. Однако копирование печатных плат поднимает этические вопросы, что делает жизненно важным сосредоточиться на создании инновационных конструкций, уважая при этом интеллектуальную собственность других.
Основные выводы
Узнайте, что должна делать печатная плата переключателя и как она работает. Выберите правильный тип переключателя, чтобы он хорошо подходил для вашего проекта.
Используйте простые в освоении Программное обеспечение для проектирования печатных плат как KiCad или Eagle. Эти программы облегчают проектирование и помогают избежать ошибок.
Тест и проверка вашего Дизайн печатной платы тщательно, чтобы обнаружить проблемы на ранней стадии. Это экономит время и деньги при изготовлении печатной платы.
Подготовьте все файлы дизайна для изготовления печатной платы. Включите файлы Gerber и оставьте достаточно места, чтобы избежать проблем со сборкой.
Соблюдайте правила о копирование конструкций печатных плат. Используйте проекты с открытым исходным кодом, чтобы учиться и творить, не нарушая никаких законов.
Проектирование печатной платы переключателя
Понимание электрических и механических требований
к проектирование печатной платы переключателя, узнайте его электрические и механические потребности. Эти потребности помогают печатной плате хорошо работать и соответствовать устройству. Сначала выберите правильный переключатель для вашего проекта. Например, тумблеры хороши для управления питанием, а кнопки отлично подходят для ввода данных пользователем. Ниже приведена таблица, показывающая распространенные типы переключателей и их применение:
Тип переключателя | Описание | Кейсы |
|---|---|---|
Тумблеры | Переключатели с рычагом, который остается на месте | Включение и выключение питания |
Ползунковые переключатели | Небольшие ползунки для режимов питания или настроек | Изменение настроек устройства |
Нажмите на кнопки | Нажимные переключатели для временного подключения цепи | Сброс или ввод пользователя |
DIP-переключатели | Крошечные переключатели, сгруппированные для настроек | Настройка конфигураций |
Клавиатура или переключатели клавиатуры | Кнопки, распознающие нажатие клавиш | Панели управления работой |
SPST | Простой переключатель вкл/выкл | Базовая схема управления |
SPDT | Переключатель, направляющий вход на один из двух выходов | Управление сложными цепями |
DPDT | Переключатель, управляющий двумя цепями одновременно | Обработка сложных схем |
Подумайте о силе тока, долговечности и о том, насколько тяжело нажимать. Выключатели питания должны выдерживать больший ток. Тактильные переключатели должны выдерживать многократные использования. Размещайте переключатели там, где пользователи могут легко до них дотянуться.
Выбор программного обеспечения для проектирования печатных плат
Использование правильного программного обеспечения упрощает проектирование. Такие инструменты, как KiCad, Eagle и Altium Designer, пользуются популярностью. Они помогают со схемами, макетами и тестированием. В некоторых программах есть готовые детали, что экономит время. Если вы новичок, выбирайте программное обеспечение, которое легко освоить и которое имеет хорошую поддержку.
Создание схемы и макета
Схема похожа на карту для вашей печатной платы. Она показывает, как соединяются детали, и помогает находить ошибки на ранних стадиях. Используйте ее для планирования расположения переключателей и других деталей. Например, разместите конденсаторы рядом с контактами питания и оставьте области заземления свободными, чтобы избежать проблем. После схемы перейдите к макету. Расположите детали так, чтобы уменьшить проблемы с сигналом и сэкономить место. Убедитесь, что заземление хорошее, и добавьте функции безопасности, такие как защита от электростатического разряда. Хорошая компоновка повышает производительность и упрощает ремонт или сборку.
Тестирование и моделирование конструкции печатной платы
Тестирование печатной платы переключателя гарантирует ее хорошую работу в любых условиях. Инструменты моделирования могут предсказать, как она будет себя вести, до ее изготовления. Эти инструменты находят проблемы и улучшают конструкцию для достижения лучших результатов.
Сначала протестируйте электрические части вашего проекта. Используйте программное обеспечение для проверки напряжения, тока и сигналов. Убедитесь, что переключатели работают как надо, а схема работает правильно. Симуляторы SPICE отлично подходят для этой работы.
Механические испытания также важны. Ваша печатная плата должна выдерживать такие нагрузки, как тряска, удары и вес. Такие правила, как MIL-STD и IPC, регламентируют эти испытания. Например, вибрационные испытания проверяют, работают ли переключатели в жестких условиях.
Тепловое тестирование проверяет, как ваша печатная плата справляется с теплом. Высокие или низкие температуры могут вызывать проблемы. Такие стандарты, как IPC-TM-650 и MIL-STD-202G, помогают тестировать эти ситуации. Если ваша печатная плата работает в условиях экстремальной жары или холода, тепловые испытания просто необходимы.
Химическое тестирование проверяет, как ваша печатная плата реагирует на вредные вещества. Это ключ к конструкциям, используемым в суровых условиях. Тесты HALT и HASS показывают, как ваша печатная плата стареет с течением времени. Эти тесты прогнозируют долгосрочную производительность.
Другие тесты включают проверку силовых нагрузок, электромагнитной безопасности и устойчивости к пыли, воде или радиации. Проведение этих тестов помогает улучшить вашу печатную плату и соответствовать отраслевым нормам.
Тестирование и моделирование экономят время и деньги. Они снижают количество ошибок в процессе производства и гарантируют, что ваша печатная плата будет работать хорошо в реальной жизни.

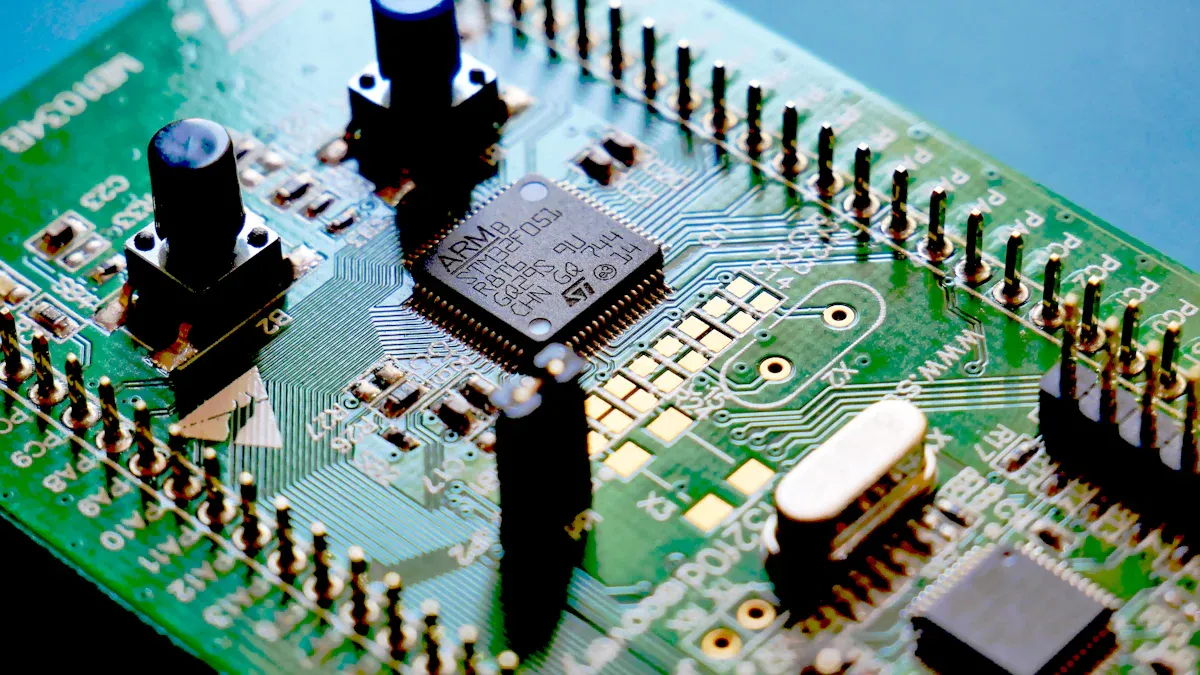

Изготовление печатной платы
Подготовка файлов проекта для изготовления
Получение файлы дизайна готовы очень важно. Чтобы правильно сделать печатную плату, предоставьте производителю все необходимые файлы. Включите файлы Gerber, файлы сверления и список соединений. Эти файлы сообщают производителю, как построить вашу печатную плату. Отсутствующие или лишние файлы могут замедлить процесс.
Подумайте, насколько легко сделать ваш дизайн. Например, оставьте достаточно места между деталями, чтобы избежать проблем. Используйте достаточно широкие дорожки для безопасной передачи тока. В таблице ниже приведены некоторые полезные советы:
Рассмотрение DFM | Best Practice | Влияние |
|---|---|---|
Расстояние между компонентами | Оставьте достаточно места | Позволяет избежать проблем при сборке |
Ширина следа | Используйте широкие дорожки для тока | Предотвращает перегрев и потерю сигнала |
Через размещение | Избегайте слишком большого количества переходных отверстий в ключевых путях. | Поддерживает сильные сигналы |
Критерий панелизации | Разумно расставляйте доски | Экономит деньги и материалы |
паяльной маски | Соблюдайте правильные зазоры | Предотвращает неправильное соединение припоя |
Также включите схему стека слоев, чтобы показать структуру печатной платы. Добавьте файлы сверления с точными данными для выполнения отверстий. Эти шаги помогут плавно превратить ваш проект в настоящую печатную плату.
Выбор производителя печатной платы
Выбор правильного производителя очень важен. Выберите производителя с сертификатами, такими как ISO 9001 по качеству или IPC A-600 по стандартам платы. В таблице ниже поясняются некоторые сертификаты:
Стандарт/сертификация | Описание |
|---|---|
стандартами качества ISO 9001 | Обеспечивает качественные системы управления. |
МПК А-600 | Устанавливает правила для высококачественных печатных плат. |
RoHS | Обеспечивает отсутствие использования вредных материалов. |
Попросите образцы, чтобы проверить их работу. Посмотрите, соблюдают ли они правила IPC и используют ли хорошую технологию. Общение с их прошлыми клиентами также может помочь вам принять решение.
Обзор процесса изготовления печатных плат
Изготовление печатной платы превращает ваш проект в рабочую плату. Сначала ваш проект печатается на медной плате. Излишки меди удаляются, оставляя только необходимые детали. Отверстия сверлятся для компонентов и соединений, затем покрываются для тока.
Далее добавляется паяльная маска для защиты платы. Для удобства сборки печатаются этикетки. Затем плата разрезается по размеру и проверяется на качество.
Проверки качества очень важны. Первая партия проверяется на соответствие проекту. Такие показатели, как выход готовой продукции (FPY), показывают, насколько хорошо работает процесс. Высокий FPY означает меньше ошибок и меньше переделок.
Зная эти шаги, вы можете быть уверены, что ваша печатная плата изготовлена качественно и соответствует стандартам.
Сборка и гарантия качества
Процесс сборки превращает ваш проект печатной платы в рабочую плату. Этот шаг включает добавление деталей, пайку и проверку работоспособности. Контроль качества (QA) гарантирует, что плата надежна и соответствует стандартам.
Процесс сборки
Во время сборки добавляются такие детали, как резисторы, конденсаторы и переключатели. Для небольших деталей используется технология поверхностного монтажа (SMT). Для более крупных деталей, таких как купольные переключатели, используется технология сквозного монтажа (THT). Правильное размещение переключателей и деталей очень важно. Неправильное размещение или плохая пайка могут вызвать проблемы.
Чтобы все было последовательным, используйте стандартные операционные процедуры (СОП). Эти шаги направляют рабочих во время сборки. Устранение повторяющихся проблем улучшает процесс. Хорошее управление поставщиками гарантирует использование высококачественных деталей.
Методы обеспечения качества
QA проверяет плату на наличие ошибок и тестирует ее производительность. Распространенные методы включают:
Техника | Описание |
|---|---|
Автоматизированный оптический контроль | Камеры делают снимки, чтобы обнаружить неправильно установленные детали или плохую пайку. |
Внутрисхемное тестирование | Проверяет работоспособность каждой детали и находит такие проблемы, как короткие замыкания. |
Функциональное тестирование | Убедитесь, что плата работает должным образом в условиях тестирования. |
Отчеты об осмотре показывают проблемы и то, как они были устранены. Эти отчеты включают результаты визуальных проверок, AOI, функциональных тестов и рентгеновских снимков.
Отчеты включают результаты визуальных проверок, АОИ, функциональных тестов и рентгеновских снимков, а также перечень проблем и их устранений.
Строгий процесс контроля качества гарантирует, что плата работает хорошо. Он также снижает вероятность возникновения проблем в конечном продукте.
Заключительные шаги
После QA плата очищается и упаковывается. Этикетки помогают идентифицировать переключатели и другие детали. Этот шаг готовит плату к конечному продукту.
Копирование печатного переключателя: этические и технические аспекты
Правовые правила копирования дизайна печатных плат
Знание закона является ключевым при копировании переключателя PCB. Законы об интеллектуальной собственности защищают оригинальные разработки и их создателей. Нарушение этих законов может привести к штрафам или судебным искам. Проверьте, запатентована ли разработка PCB или защищена авторским правом, прежде чем копировать ее. Если она защищена, спросите разрешение у создателя.
Суды используют правовые стандарты для принятия решений об экспертных показаниях в токсичных делах. Эти правила могут помочь понять вопросы интеллектуальной собственности при копировании ПХБ.
Изучение этих юридических правил поможет вам избежать нарушения закона. Консультация юриста может прояснить, соответствуют ли ваши действия законам об интеллектуальной собственности.
Шаги по обратному проектированию переключателя на печатной плате
Обратный инжиниринг означает разобрать печатную плату, чтобы узнать, как она работает. Это требует навыков и аккуратной работы. Ниже приведены шаги:
Шаг | Что делать |
|---|---|
1 | Найдите такие детали, как резисторы, конденсаторы и микросхемы. |
2 | Получите образцы печатных плат и отсканируйте их для получения подробной информации. |
3 | Составьте схему соединений между деталями на основе типа печатной платы. |
4 | Используйте машины для быстрой идентификации компонентов. |
5 | Соберите документы и проверьте номера деталей. |
6 | Для проверки соединений используйте мультиметр. |
7 | Визуально отображайте данные и создавайте отчеты. |
Эти шаги помогут вам понять конструкцию печатной платы. Используйте эти знания с умом и не копируйте конструкции без разрешения.
Этические проблемы копирования дизайна печатных плат
Копирование проектов печатных плат поднимает этические проблемы. Обучение посредством обратного проектирования — это нормально, но копирование без разрешения несправедливо по отношению к создателям. Это может навредить отрасли, поскольку снизит креативность и инновации.
Сосредоточьтесь на создании собственных проектов, а не на копировании чужих. Проекты печатных плат с открытым исходным кодом — хороший вариант. Они бесплатны для использования и способствуют командной работе. Использование проектов с открытым исходным кодом позволяет вам учиться, уважая при этом интеллектуальную собственность.
Подумайте о том, как ваши действия влияют на сообщество электроники. Этический выбор защищает создателей и поощряет доверие и новые идеи.
Изучение проектов печатных плат с открытым исходным кодом
Проекты печатных плат с открытым исходным кодом отлично подходят для обучения. Эти проекты можно свободно использовать, изменять и изучать. Они помогут вам сэкономить время и изучить профессиональные методы проектирования.
Проекты печатных плат с открытым исходным кодом можно найти на таких сайтах, как GitHub, ОШПарк и Сообщество PCBWay. На этих сайтах есть много проектов, от простых схем до сложных плат. Многие включают руководства, которые помогут вам понять проекты.
Преимущества использования проектов печатных плат с открытым исходным кодом включают в себя:
Экономия: Используйте дизайн без дополнительных сборов.
Возможности обучения: Изучите отраслевые методы и передовой опыт.
Collaboration: Работайте с другими и делитесь знаниями.
???? Tип: Всегда проверяйте условия лицензии. Некоторые проекты требуют указания автора или распространения изменений под той же лицензией.
Для начала загрузите дизайн, который подходит вашему проекту. Откройте его в программном обеспечении для печатных плат и изучите макет. Посмотрите, как размещены и соединены детали. Этот практический метод улучшает ваши навыки в области печатных плат.
Изучение существующих конструкций печатных плат
Существующие проекты печатных плат отлично подходят для обучения. Они показывают, как эксперты решают проблемы. Это может помочь вам улучшить свои проекты.
Начните с разборки старых устройств. Посмотрите на печатную плату и найдите ее части. Используйте мультиметр, чтобы проследить соединения и узнать, как работает схема. Запишите то, что вы найдете, для будущего использования.
Сравните разные конструкции, чтобы узнать больше. Например, посмотрите, как они управляют питанием или сигналами. Используйте таблицу для организации результатов:
Характеристика | Дизайн А | Дизайн Б |
|---|---|---|
Распределение мощности | Широкие дорожки, мало переходных отверстий | Узкие дорожки, много переходных отверстий |
Размещение компонентов | Компактная, логичная группировка | Рассредоточены, менее организованы |
🔍 Внимание: Обратное проектирование полезно, но уважайте интеллектуальную собственность. Используйте то, чему вы научились, чтобы создавать, а не копировать.
Изучая и анализируя проекты, вы можете изучить основы печатных плат. Это поможет вам создавать более качественные и надежные печатные платы для ваших проектов.
Изготовление переключатель PCB требует осторожных шагов. Сначала узнайте электрические и механические потребности. Затем создайте схемы и протестируйте конструкцию. Для производства подготовьте файлы, выберите хорошего производителя и проверьте качество во время сборки.
Соблюдение этических норм при работе с печатными платами очень важно. Уважайте чужие разработки и создавайте собственные идеи. Если вы изучаете чужие разработки, получите разрешение или используйте разработки с открытым исходным кодом.
???? Tип: Использовать открытый исходный код Печатные платы проекты для изучения и пробования новых идей. Они отлично подходят для развития навыков и креативности.
FAQ
Для чего нужна печатная плата переключателя?
Печатная плата коммутатора помогает управлять и соединять цепи в устройствах. Она обеспечивает плавный поток сигналов и предлагает простой способ использования электроники. Вы увидите их в клавиатурах, панелях управления и гаджетах, которым требуется управление вводом или питанием.
Какое программное обеспечение подойдет для проектирования печатной платы коммутатора?
Лучшие варианты: KiCad, орел и Альтиум Дизайнер. Эти инструменты помогают с схемами, макетами и тестированием. Новичкам следует выбирать программное обеспечение, которое просто в использовании и имеет полезную поддержку.
Как можно протестировать конструкцию печатной платы переключателя?
Используйте такие инструменты, как SPICE, для проверки электрических характеристик. Проверьте напряжение, ток и сигналы. Проведите механические испытания на прочность и тепловые испытания на теплопередачу. Эти шаги гарантируют, что ваша печатная плата будет хорошо работать в реальной жизни.
Разрешено ли копирование дизайна печатной платы?
Копирование дизайна печатной платы без одобрения может нарушить закон. Проверьте, запатентован ли дизайн или защищен ли он авторским правом. Если да, получите разрешение или используйте проекты с открытым исходным кодом, чтобы оставаться законным.
Где можно получить проекты печатных плат с открытым исходным кодом?
Сайты, похожие на GitHub, ОШПарк и Сообщество PCBWay имеют бесплатные проекты печатных плат с открытым исходным кодом. Они предлагают простые и сложные макеты с руководствами по обучению и редактированию.
???? Tип: Всегда проверяйте правила лицензии перед использованием или изменением проектов с открытым исходным кодом.
