Typowe problemy z płytką PCB wzmacniacza i jak je rozwiązać

Typowe problemy z płytką PCB wzmacniacza i jak je rozwiązać

Naprawa problemów z płytką PCB wzmacniacza jest ważna, aby utrzymać systemy w dobrym stanie. Zepsuta płytka PCB wzmacniacza może powodować problemy z sygnałem, przegrzanie, a nawet całkowitą awarię. Analiza najgorszego przypadku naprężenia obwodu (WCCSA) pomaga znaleźć te problemy. Sprawdza, jak części radzą sobie z naprężeniami w trudnych warunkach. Dzięki temu projekty pozostają bezpieczne i działają prawidłowo przez długi czas.

Naprawa wzmacniaczy PCB może być trudna, ponieważ są małe i mają delikatne części. Proste kroki, takie jak dokładne przyjrzenie się i przetestowanie części, ułatwiają to. Te kroki znajdują problemy i zapobiegają pomijaniu dużych problemów. Oszczędza to czas i obniża koszty naprawy.

Na wynos

  • Znajdź typowe problemy z płytkami PCB, takie jak złe rozmieszczenie elementów i słabe uziemienie.

  • Lutuj ostrożnie, aby uniknąć uszkodzeń, które mogą spowodować przerwanie obwodu.

  • Stosuj radiatory, aby płytka PCB była chłodna i działała dłużej.

  • Aby wcześnie wykryć problemy, należy często sprawdzać i czyścić płytkę drukowaną.

  • Wybieraj dobre części, aby płytka PCB działała lepiej i dłużej.

Typowe problemy z projektowaniem płytek PCB wzmacniacza

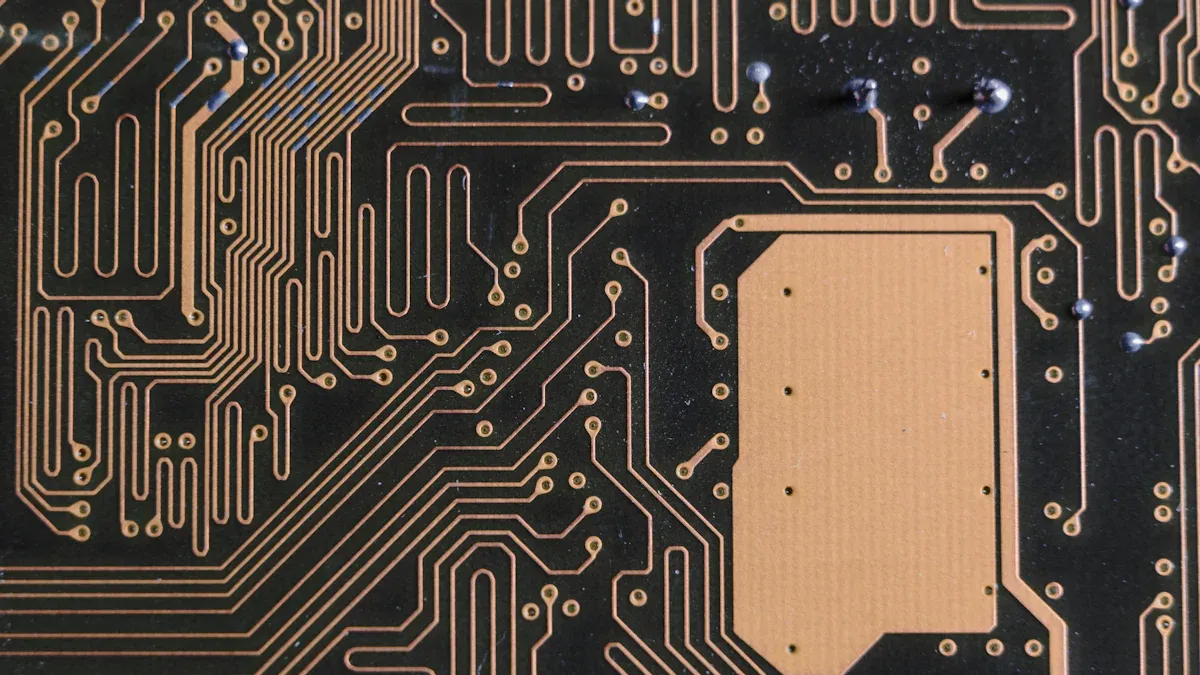

Typowe problemy z projektowaniem płytek PCB wzmacniacza
Źródło pliku: pexels

Problemy projektowe

Błędy w układzie

Układ PCB wpływa na to, jak dobrze działa. Złe układy mogą powodować problemy z sygnałem, przegrzanie lub awarię. Utrzymuj ścieżki z dala od siebie, aby uniknąć zwarć. Krótkie ścieżki są lepsze, ponieważ długie mogą spowalniać sygnały i dodawać rezystancję.

Słabe uziemienie

Dobre uziemienie utrzymuje sygnały czystymi i redukuje szumy. Bez niego PCB może zachowywać się dziwnie lub zniekształcać sygnały. Użyj płaszczyzny uziemienia i podłącz do niej wszystkie części. To zatrzymuje pętle uziemienia i sprawia, że ​​PCB jest bardziej stabilne.

Nieprawidłowe rozmieszczenie komponentów

Umieszczenie części w niewłaściwych miejscach może zaszkodzić wydajności PCB. Części wrażliwe na ciepło w pobliżu źródeł zasilania mogą się przegrzewać. Umieść części rozważnie, trzymając gorące z dala od delikatnych. Pomaga to kontrolować ciepło i zapobiega uszkodzeniom.

Problemy materialne

Materiały PCB niskiej jakości

Tanie materiały mogą pękać pod wpływem ciepła lub naprężeń. Mogą pękać lub się odklejać. Wybieraj materiały, które spełniają normy branżowe, aby uzyskać lepszą trwałość.

Słabe odprowadzanie ciepła

PCB nagrzewają się podczas użytkowania, a złe odprowadzanie ciepła może spowodować uszkodzenia. Skraca to żywotność PCB. Używaj materiałów, które dobrze rozprowadzają ciepło. Dodaj radiatory lub przelotki termiczne, aby schłodzić płytkę.

Problemy produkcyjne

Złe lutowanie

Błędy lutowania mogą sprawić, że PCB nie będzie działać prawidłowo. Typowe problemy obejmują:

  • Niekompletne połączenia : przewody i pady nie łączą się całkowicie.

  • Zbyt dużo lutu : Ukrywa problemy pod kulkami lutowniczymi.

  • Niewłaściwie umieszczone części : Uniemożliwiają one prawidłowe działanie płytki PCB.

  • Zimne złącza : Niewystarczająca ilość ciepła podczas lutowania.

  • Zwarcia lutownicze : powodują zwarcia lub spalenie części.

  • Rozpryski : stwarzają ryzyko zwarć.

  • Podniesione podkładki : niszczą deskę i powodują zwarcia.

Słabe trawienie

Trawienie usuwa nadmiar miedzi, aby utworzyć obwody. Jeśli zostanie wykonane źle, pozostała miedź może spowodować zwarcia lub problemy z sygnałem. Sprawdź płytkę po wytrawieniu, aby upewnić się, że wzory są czyste.

Czynniki środowiskowe

Efekty wilgotności

Wilgotność może uszkodzić działanie płytki PCB. Zbyt duża wilgotność może powodować rdzewienie części metalowych. Osłabia to połączenia i sprawia, że ​​płytka jest mniej niezawodna. Woda może również przedostać się do warstw płytki PCB, powodując ich odklejanie. Kiedy tak się dzieje, płytka staje się słabsza. Wysoka wilgotność obniża również rezystancję izolacji, co może prowadzić do problemów elektrycznych.

Zmiany wilgotności i ciepła pogarszają sytuację. Na przykład:

  • Ciepło powoduje, że materiały rozszerzają się w inny sposób, co powoduje naprężenia.

  • Wilgoć przyspiesza powstawanie uszkodzeń i zmienia właściwości elektryczne.

Aby chronić PCB, użyj specjalnych powłok. Powłoki te blokują wilgoć i zapobiegają rdzewieniu. Przechowywanie PCB w suchym miejscu pomaga również zapobiegać uszkodzeniom spowodowanym wilgocią.

Wahania temperatury

Zmiany temperatury mogą uszkodzić PCB na wiele sposobów. Wysoka temperatura powoduje szybszy rozkład materiałów. Powoduje również rozszerzanie się części, co może spowodować pęknięcie lub zerwanie połączeń lutowanych.

Zmiany temperatury mogą również wpływać na działanie części, zwłaszcza wrażliwych. Aby uniknąć tych problemów, używaj materiałów, które dobrze radzą sobie z ciepłem. Dodaj radiatory lub przelotki termiczne, aby schłodzić płytkę. Często sprawdzaj temperaturę, aby utrzymać ją w bezpiecznych granicach.

Kwestie związane ze zgodnością

Normy prawne

Przestrzeganie zasad zapewnia bezpieczeństwo i prawidłowe działanie PCB. Zasady te ograniczają szkodliwe substancje chemiczne używane do produkcji PCB. Pomaga to chronić ludzi i środowisko.

Względy bezpieczeństwa

Zasady bezpieczeństwa są ważne przy projektowaniu i użytkowaniu PCB. Stare PCB muszą być ostrożnie wyrzucane, aby uniknąć zanieczyszczenia. Zasady mówią również, jak transformatory PCB mogą być używane, aby były bezpieczne i niezawodne.

Kluczowe obszary zainteresowania regulacyjnego

OPIS

Limity stężeń

Przepisy ograniczają szkodliwe substancje chemiczne w PCB ze względów bezpieczeństwa.

Dozwolone zastosowania

Wyjaśnia, w jaki sposób można bezpiecznie stosować transformatory PCB.

Protokół utylizacji

Zawiera listę bezpiecznych sposobów utylizacji starych płytek PCB.

Przestrzegając tych zasad, Twoja płytka PCB będzie spełniała normy i będzie bezpieczna w użytkowaniu.

Zrozumienie problemów z płytką PCB wzmacniacza

Wady lutowania

Błędy lutowania mogą spowodować, że płytki PCB wzmacniacza przestaną działać. Złe połączenia lutowane tworzą słabe ogniwa, blokując przepływ prądu. Zimne połączenia lutowane występują, gdy lut nie topi się całkowicie, pozostawiając przerwy, które obniżają przewodność. Zbyt dużo lutu może przypadkowo połączyć części, powodując zwarcia.

Aby wykryć te problemy, dokładnie sprawdź płytkę drukowaną. Poszukaj nierównego lutu lub podniesionych padów. Napraw je, podgrzewając lut lub wymieniając uszkodzone części. Dobre metody lutowania zapewniają mocne połączenia i zapobiegają przyszłym problemom.

Wskazówka: Aby uniknąć błędów podczas lutowania, używaj dobrej jakości lutu i stałego ciepła.

Problemy z zarządzaniem cieplnym

Ciepło jest dużym problemem dla płytek PCB wzmacniaczy. Słaba kontrola ciepła może uszkodzić części i skrócić żywotność płytki PCB. Wysokie ciepło rozrywa materiały, powodując problemy z wydajnością.

Kontrole termiczne pomagają znaleźć wady konstrukcyjne. Narzędzia takie jak impedancja cieplna pokazują, jak dobrze części radzą sobie z ciepłem. Sposoby chłodzenia PCB obejmują:

  • Przelotki termiczne: maleńkie otwory, które przenoszą ciepło do chłodniejszych warstw.

  • Radiatory: metalowe elementy, które pochłaniają i rozprowadzają ciepło.

Te metody poprawiają chłodzenie i utrzymują PCB w dobrym stanie. Często obserwowanie temperatur pomaga również zachować ich bezpieczeństwo.

Zakłócenia sygnału

Zakłócenia sygnału sprawiają, że płytki PCB wzmacniacza są mniej niezawodne. Zakłócenia elektromagnetyczne (EMI) wpływają na wrażliwe części, takie jak wzmacniacze operacyjne. Jeśli zakłócenia staną się zbyt silne, wzmacniacze operacyjne stracą dokładność i będą działać słabo.

Badania pokazują, że siła i częstotliwość zakłóceń wpływają na problemy EMI. Sygnały wchodzące do zasilacza mogą zakłócić pracę PCB, powodując błędy. Metody ekranowania, takie jak uziemienie i filtry EMI, redukują zakłócenia i chronią PCB przed problemami zewnętrznymi.

Uwaga: Ostrożne rozmieszczenie części i zachowanie odstępów między nimi zmniejsza ryzyko kolizji.

Awarie komponentów

Uszkodzone części mogą uniemożliwić działanie płytki PCB wzmacniacza . Typowe problemy to wyciekające kondensatory, przegrzewające się rezystory lub uszkodzone tranzystory. Mogą one powodować słabe sygnały, niższą wydajność lub całkowitą awarię. Szybkie usunięcie tych usterek zapewni niezawodność płytki PCB.

Można zapobiegać awariom części stosując następujące metody:

  • Analiza trybów awarii i efektywności (FMEA) pozwala na wykrywanie słabych punktów w projektach.

  • Ocena naprężeń polega na testowaniu części w trudnych warunkach w celu wykrycia wad.

  • Skalowanie wydajności zmniejsza obciążenie, co przekłada się na dłuższą żywotność części.

  • Nadmiarowość zapewnia kopie zapasowe, które utrzymują działanie systemu w przypadku awarii poszczególnych części.

  • Projektowanie z myślą o możliwościach produkcji (DFM) zmniejsza liczbę błędów w procesie produkcji.

  • Projektowanie pod kątem testowalności (DFT) ułatwia wczesne wykrywanie problemów podczas testowania.

Te metody wzmacniają płytki PCB i zmniejszają ryzyko awarii. Na przykład, dobre projekty oznaczają mniej napraw, oszczędność pieniędzy i budowanie zaufania. Zastosowanie tych pomysłów sprawi, że płytka PCB Twojego wzmacniacza będzie działać lepiej i dłużej.

Wskazówka: Często sprawdzaj części pod kątem uszkodzeń, takich jak obrzęk lub przebarwienia. Wymień uszkodzone części natychmiast, aby uniknąć poważniejszych problemów.

Wyzwania związane z zasilaniem

Problemy z zasilaniem mogą powodować nieprawidłowe działanie płytki PCB wzmacniacza . Problemy takie jak wahania napięcia, niski prąd lub nieprawidłowa regulacja powodują niestabilność. Problemy te pogarszają jakość sygnału i mogą uszkodzić wrażliwe elementy.

Aby rozwiązać problemy z zasilaniem, wykonaj następujące czynności:

  1. Aby utrzymać stałe napięcie, należy stosować regulatory napięcia.

  2. Dodaj kondensatory, aby zredukować szumy i złagodzić skoki napięcia.

  3. Upewnij się, że zasilacz dostarcza wystarczające natężenie prądu.

  4. Sprawdź, czy przewody nie są poluzowane lub czy połączenia nie są uszkodzone, co może powodować przerwy w przepływie prądu.

Dobre zasilanie chroni płytkę PCB przed uszkodzeniami elektrycznymi i zapewnia jej stabilność. Na przykład kondensatory redukują szumy, zapewniając wyraźniejszy sygnał. Regulatory napięcia zapobiegają przepięciom, chroniąc podzespoły przed uszkodzeniem. Poprawa zasilania zwiększa wydajność i żywotność płytki PCB .

Uwaga: Należy często sprawdzać zasilanie, aby wcześnie wykryć i rozwiązać problemy.

Rozwiązywanie problemów z płytkami PCB wzmacniaczy

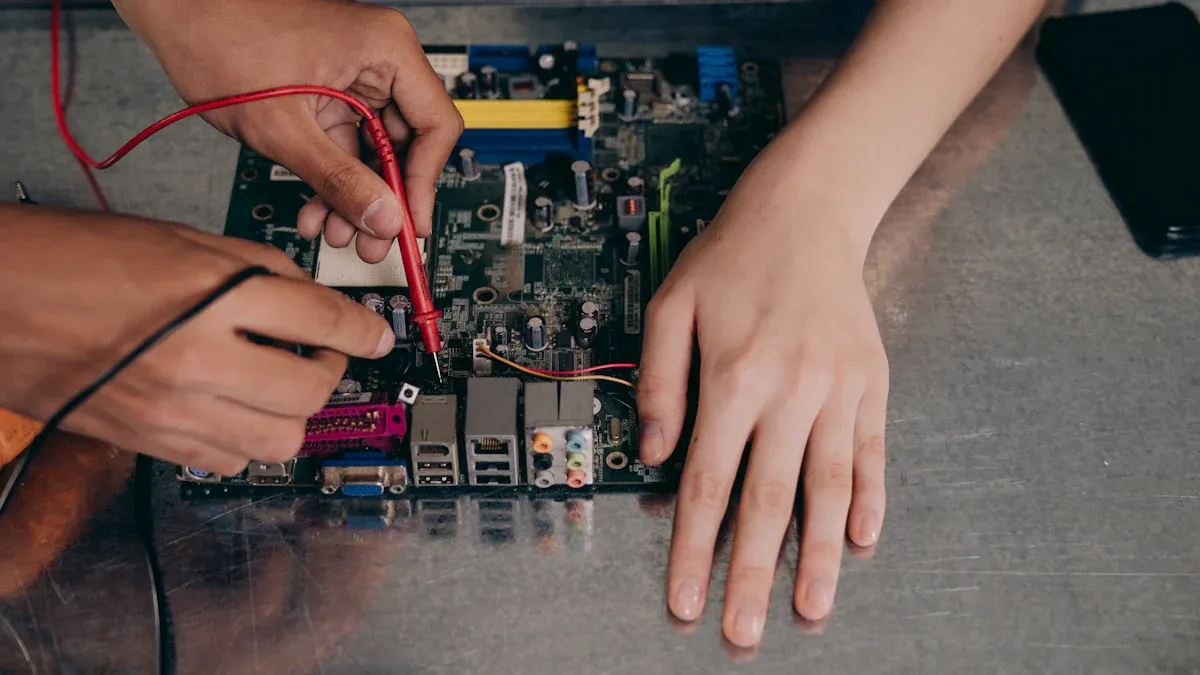

Rozwiązywanie problemów z płytkami PCB wzmacniaczy
Źródło pliku: pexels

Techniki kontroli wizualnej

Pierwszym krokiem do znalezienia problemów jest obejrzenie płytki PCB. Pomaga to dostrzec wyraźne problemy, takie jak uszkodzone części, złe lutowanie lub brud. Dokładnie sprawdzając płytkę, można znaleźć usterki bez użycia wymyślnych narzędzi.

Użyj narzędzi takich jak lupa lub mikroskop, aby zobaczyć lepiej. Te narzędzia pomagają znaleźć drobne pęknięcia, podniesione pady lub rdzę. Na przykład specjalny mikroskop może pokazać ukryte problemy w spoinach lutowniczych lub ścieżkach. Sprawdzenie płytki pomaga również znaleźć brud, rdzę lub bałagan w okablowaniu.

Technika inspekcji

Cel

Narzędzia użyte

Oględziny

Znajdź usterki i przyczyny awarii

Szkło powiększające, mikroskop stereoskopowy, mikroskop metalograficzny

Kontrola wyglądu

Wykrywaj brud, rdzę i problemy z okablowaniem

Proste narzędzia do kontroli wizualnej

Te metody pomagają szybko znaleźć widoczne problemy. Następnie możesz zdecydować, czy potrzebne są dalsze testy. Oszczędza to czas i zapewnia, że ​​żadne podstawowe problemy nie zostaną pominięte.

Wskazówka: Najpierw wyczyść płytkę PCB, aby usunąć kurz i brud, które mogą ukrywać problemy.

Testowanie elektryczne za pomocą multimetrów

Po obejrzeniu PCB przetestuj ją multimetrem. Multimetr sprawdza, czy elementy PCB działają prawidłowo. Mierzy napięcie, prąd i rezystancję w obwodzie.

Zacznij od sprawdzenia ciągłości, aby sprawdzić, czy ścieżki są połączone. Ustaw multimetr w tryb ciągłości i sprawdź ścieżki i połączenia lutowane. Sygnał dźwiękowy oznacza, że ​​połączenie jest dobre. Brak sygnału dźwiękowego oznacza, że ​​w obwodzie występuje przerwa.

Następnie zmierz napięcie w ważnych punktach. Na przykład sprawdź, czy piny zasilania IC otrzymują właściwe napięcie. Nieprawidłowe odczyty mogą oznaczać wadliwy zasilacz lub uszkodzone części. Użyj multimetru do przetestowania rezystorów, kondensatorów i diod. Porównaj odczyty z ich specyfikacjami, aby znaleźć problemy.

Uwaga: Wyłącz zasilanie przed pomiarem rezystancji lub ciągłości. Chroni to multimetr i płytkę drukowaną przed uszkodzeniem.

Metody debugowania sygnału

Debugowanie sygnału znajduje problemy, które wpływają na działanie PCB. Sprawdza sygnały pod kątem szumów, zniekształceń lub zakłóceń.

Oscyloskop jest głównym narzędziem do tego celu. Pokazuje przebiegi sygnału, dzięki czemu możesz zobaczyć, jak się zachowują. Podłącz oscyloskop do punktów wejściowych i wyjściowych wzmacniacza. Porównaj przebiegi, które widzisz, z tym, jak powinny wyglądać. Dziwne skoki lub spadki oznaczają, że występuje problem.

Generator sygnału może wysyłać sygnały testowe do obwodu. Pomaga to śledzić, gdzie sygnał słabnie lub ginie. Na przykład, jeśli sygnał zanika w jednym obszarze, części tam mogą być uszkodzone.

Możesz również użyć analizatora widma, aby znaleźć zakłócenia elektromagnetyczne (EMI). EMI może uszkodzić wrażliwe części i zepsuć jakość sygnału. Po znalezieniu źródła zakłóceń napraw je, poprawiając uziemienie lub dodając filtry EMI.

Wskazówka: Aby ograniczyć zakłócenia podczas debugowania, ścieżki sygnałowe powinny być krótkie i ekranowane.

Znajdowanie luźnych lub uszkodzonych komponentów

Luźne lub uszkodzone części mogą negatywnie wpłynąć na wydajność płytki PCB wzmacniacza . Wczesne wykrycie tych problemów zapobiega dalszym uszkodzeniom i zapewnia jego sprawne działanie. Zacznij od dokładnego przyjrzenia się płytce. Sprawdź, czy elementy nie są przesunięte, pęknięte lub oderwane. Użyj lupy lub mikroskopu, aby znaleźć drobne problemy, których możesz nie zauważyć gołym okiem.

Możesz również delikatnie potrząsnąć płytką, aby znaleźć luźne części. Jeśli usłyszysz grzechotanie, część może nie być dobrze przymocowana. Skup się również na połączeniach lutowanych. Słabe lub uszkodzone lutowanie może powodować poluzowanie się części. Użyj multimetru, aby sprawdzić te połączenia. Ustaw go w trybie ciągłości, aby sprawdzić, czy prąd przepływa przez połączenia. Jeśli nie, napraw to, ponownie lutując połączenie.

Ciepło i uderzenia fizyczne często uszkadzają części. Wybrzuszone lub przeciekające kondensatory i odbarwione rezystory są oznakami problemów. Wymień uszkodzone części natychmiast, aby zapobiec większym problemom. Trzymanie dodatkowych części w gotowości pomaga szybko rozwiązać problemy i uniknąć opóźnień.

Wskazówka: Sprawdzaj płytkę PCB ostrożnie , aby uniknąć nowych uszkodzeń.

Sprawdzanie stabilności zasilania

Stabilne zasilanie jest kluczowe dla prawidłowego działania płytki PCB wzmacniacza . Problemy z zasilaniem, takie jak wahania napięcia, szumy lub niski prąd, mogą powodować słabą wydajność. Sprawdzanie zasilania zapewnia czyste i stabilne zasilanie płytki.

Zacznij od pomiaru napięcia za pomocą multimetru w ważnych punktach płytki. Porównaj wartości z wartościami podanymi w projekcie. Jeśli napięcie jest zbyt wysokie lub zbyt niskie, regulator lub zasilacz mogą być uszkodzone. Użyj multimetru również do sprawdzenia, czy nie ma uszkodzonych połączeń w liniach zasilających.

Aby przyjrzeć się bliżej, użyj oscyloskopu. Pokazuje on zmiany napięcia w czasie rzeczywistym. Szukaj skoków lub spadków, które oznaczają szum lub niestabilność. Oscyloskopy i analizatory mocy są świetne do wykrywania tych problemów. Dostarczają szczegółowych danych, które pomogą Ci znaleźć problem.

Testowanie mocy na wczesnym etapie projektowania pozwala uniknąć kosztownych napraw później. Symulacje i testy mogą wykryć problemy, zanim wpłyną one na wydajność. Podczas napraw upewnij się, że zasilacz dostarcza wystarczająco dużo prądu dla wzmacniacza. Dodanie kondensatorów w pobliżu części energochłonnych może wygładzić skoki napięcia i utrzymać stabilność.

Uwaga: Aby zachować niezawodność i spełnić wymagania projektowe, należy często sprawdzać zasilanie.

Zaawansowane techniki naprawy PCB

Wykorzystanie obrazowania termicznego do znajdowania punktów zapalnych

Obrazowanie termiczne pomaga znaleźć gorące punkty na płytkach PCB . Te gorące punkty często oznaczają problemy, takie jak uszkodzone części lub błędy projektowe. Wczesne ich wykrycie może zapobiec dalszym uszkodzeniom i wydłużyć żywotność płytki PCB .

Kamery termowizyjne wykrywają ciepło emitowane przez elementy płytki. Pokazują, jak ciepło rozchodzi się po płytce . Na przykład, jeśli rezystor przegrzeje się z powodu zbyt dużego prądu, kamera pokaże go jako jasną plamkę. Można wtedy sprawdzić ten obszar pod kątem ewentualnych problemów.

Badania pokazują, że obrazowanie termiczne sprawdza się w ważnych dziedzinach, takich jak medycyna i wojsko. Wykorzystuje narzędzia, takie jak fale ultradźwiękowe i uczenie maszynowe, aby znaleźć nawet małe problemy z ciepłem. Pomaga to wykryć problemy, zanim się pogorszą.

Wskazówka: Używaj termowizji podczas testów, aby sprawdzić poziom ciepła. Może to zaoszczędzić czas i obniżyć koszty naprawy.

Skanowanie rentgenowskie w celu wykrycia ukrytych problemów

Skanowanie rentgenowskie doskonale sprawdza się w wykrywaniu ukrytych problemów z płytką PCB . Ponieważ elementy stają się mniejsze i bliżej siebie, regularne kontrole mogą przeoczyć problemy, takie jak wadliwe połączenia lutowane. Zdjęcia rentgenowskie zapewniają wyraźny obraz wnętrza, ułatwiając wykrycie tych ukrytych problemów.

Ta metoda sprawdza się dobrze przy sprawdzaniu połączeń lutowanych w elementach Ball Grid Array (BGA). Może wykryć pęcherzyki, przerwy lub słabe połączenia. Na przykład, jeśli połączenie lutowane nie jest w pełni uformowane, zdjęcie rentgenowskie wyraźnie pokaże problem.

Cecha

Szczegóły

Efektywność

Wykrywa ukryte problemy z połączeniami lutowanymi, szczególnie w układach BGA.

Korzyści

Pokazuje wewnętrzne widoki połączeń lutowanych, pęcherzy i słabych punktów.

Limity

Wymaga specjalnych narzędzi i najlepiej sprawdza się w przypadku niektórych części, takich jak BGA i CSP.

Promienie rentgenowskie są również pomocne w przypadku płytek PCB o dużej gęstości , gdzie elementy są ciasno upakowane. Są przydatne do sprawdzania połączeń lutowanych wykonanych z ciężkich materiałów, które w inny sposób trudno jest zbadać.

Uwaga: Skanowanie rentgenowskie wymaga specjalistycznych narzędzi i umiejętności. Używaj ich do ważnych zadań debugowania, gdzie dokładność ma znaczenie.

Sprawdzanie sygnałów za pomocą analizatorów widma

Kontrola sygnału jest kluczowa dla naprawy płytek PCB wzmacniaczy . Analizator widma analizuje częstotliwości sygnału, aby wykryć szumy, zniekształcenia lub zakłócenia. To narzędzie jest pomocne w naprawianiu usterek w wrażliwych elementach, takich jak wzmacniacze operacyjne.

Zacznij od podłączenia analizatora do wejścia i wyjścia wzmacniacza. Sprawdź widmo częstotliwości pod kątem nietypowych pików. Te piki mogą oznaczać zakłócenia elektromagnetyczne (EMI). Po znalezieniu źródła zakłóceń napraw je, poprawiając uziemienie lub dodając filtry EMI.

Kontrola sygnału pomaga również poprawić wydajność płytki PCB . Analizując charakterystykę częstotliwościową, można upewnić się, że wzmacniacz działa prawidłowo. Poprawia to jakość sygnału i zwiększa niezawodność płytki.

Wskazówka: Aby zredukować zakłócenia, ścieżki sygnałowe powinny być krótkie i ekranowane. Dzięki temu kontrola sygnału będzie dokładniejsza.

Wymiana uszkodzonych podzespołów

Naprawa uszkodzonych części to ważny etap naprawy płytki PCB wzmacniacza . Uszkodzone elementy, takie jak kondensatory, rezystory lub tranzystory, mogą zepsuć obwód. Znalezienie i wymiana tych części pomaga płytce PCB działać prawidłowo i zachować niezawodność.

Najpierw znajdź uszkodzoną część. Użyj narzędzi takich jak multimetr, aby sprawdzić nietypowe odczyty. Na przykład kondensator, który nie trzyma ładunku lub rezystor bez połączenia prawdopodobnie jest uszkodzony. Po znalezieniu problemu ostrożnie usuń część za pomocą lutownicy. Podgrzej lut na tyle, aby nie uszkodzić pobliskich obszarów.

Wybierz część zamienną, która pasuje do oryginału. Sprawdź takie parametry, jak rezystancja, pojemność i napięcie znamionowe. Użycie niewłaściwej części może spowodować więcej problemów, a nawet uszkodzić płytkę drukowaną . Na przykład kondensator o niższym napięciu znamionowym może ulec awarii podczas normalnego użytkowania.

Po włożeniu nowej części sprawdź połączenia lutowane. Upewnij się, że są mocne i schludne. Słabe połączenia lutowane mogą powodować złe połączenia i problemy z wydajnością. Przetestuj obwód po wymianie części, aby upewnić się, że wszystko działa dobrze. Ten krok potwierdza, że ​​naprawa zakończyła się sukcesem.

Wskazówka: Obchodź się z częściami ostrożnie. Używaj narzędzi antystatycznych, aby uniknąć uszkodzeń spowodowanych elektrycznością statyczną.

Konsultacja dokumentacji producenta

Instrukcje producenta są bardzo pomocne podczas napraw płytek PCB . Zawierają jasne instrukcje dotyczące obsługi, testowania i wymiany części. Przewodniki te często zawierają schematy, szczegóły dotyczące części oraz wskazówki dotyczące rozwiązywania problemów, dzięki czemu naprawy są łatwiejsze i dokładniejsze.

Zapoznaj się z przepisami branżowymi, takimi jak IPC 7711/21, aby uzyskać wskazówki. Przepis ten wyjaśnia najlepsze metody naprawy i wymiany płytek elektronicznych. Stosowanie tych metod zapewnia prawidłowe i niezawodne działanie płytki PCB . Poniższa tabela zawiera kluczowe informacje:

Standardowe

OPIS

IPC 7711/21

Porady dotyczące naprawy i wymiany płytek elektronicznych przy jednoczesnym zachowaniu wysokiej jakości.

Przewodniki producenta pomagają również wybrać odpowiednie części zamienne. Zawierają one listę zatwierdzonych części i ich szczegóły. Dzięki temu masz pewność, że używasz części pasujących do projektu i nie zepsują się łatwo.

Uwaga: Zachowaj instrukcję do późniejszego wykorzystania. Oszczędza ona czas i pomaga uniknąć błędów podczas napraw.

Porady zapobiegawcze dla wzmacniaczy PCB

Najlepsze praktyki w projektowaniu PCB

Dobrze zaprojektowana płytka PCB zapewnia sprawne działanie wzmacniacza. Zadbaj o krótkie ścieżki sygnałowe, aby uniknąć ich utraty. Użyj płaszczyzny uziemienia, aby zredukować szumy i zapewnić stabilność obwodów. Ostrożnie rozmieszczaj elementy, aby poprawić wydajność. Na przykład, trzymaj elementy wrażliwe na ciepło z dala od źródeł zasilania, aby zapobiec przegrzaniu.

Sprawdź swój projekt dwa razy przed wykonaniem PCB. Symulacje mogą wykryć problemy na wczesnym etapie i zaoszczędzić na kosztach naprawy. Postępuj zgodnie z zasadami branżowymi, aby upewnić się, że Twoja PCB jest bezpieczna i działa prawidłowo.

Prawidłowe techniki lutowania

Dobre lutowanie sprawia, że ​​płytka PCB jest wytrzymała i niezawodna. Kontroluj temperaturę lutu i prędkość przenośnika, aby uniknąć błędów, takich jak zwarcia. Badania pokazują, że zmiana tych ustawień zmniejsza problemy z lutowaniem i poprawia jakość montażu.

Lutowanie rozpływowe wymaga równomiernego nagrzewania, aby uniknąć słabych połączeń. Nierównomierne nagrzewanie może powodować problemy, które szkodzą trwałości PCB. Używaj dobrych narzędzi i wysokiej jakości lutu, aby uzyskać lepsze rezultaty.

Wskazówka: Utrzymuj narzędzia w czystości i poruszaj nimi płynnie, aby uniknąć błędów podczas lutowania.

Zapewnienie odpowiedniego chłodzenia i wentylacji

Chłodzenie zapobiega przegrzewaniu się i pękaniu części. Narzędzia takie jak SOLIDWORKS Flow Simulation pokazują, jak działają projekty chłodzenia. Symulacje dowodzą również, że lepsze radiatory poprawiają chłodzenie.

  • Wentylatory pomagają szybciej odprowadzać ciepło.

  • Kontrole termiczne wykrywają gorące punkty i poprawiają niezawodność.

Dodaj radiatory, wentylatory chłodzące lub przelotki termiczne, aby utrzymać płytkę PCB w chłodzie. Często obserwuj temperaturę, aby zachować bezpieczeństwo.

Regularna konserwacja i czyszczenie

Aby płytka PCB wzmacniacza działała prawidłowo, należy ją regularnie czyścić. Kurz, brud i wilgoć mogą się gromadzić i powodować problemy. Czyszczenie zapobiega tym problemom i zapewnia płynne działanie płytki.

Najpierw sprawdź płytkę pod kątem brudu lub rdzy. Użyj miękkiej szczotki lub sprężonego powietrza, aby usunąć luźny brud. W przypadku lepkiego brudu użyj alkoholu izopropylowego z niestrzępiącą się szmatką lub wacikiem. Nie używaj wody ani silnych środków chemicznych, ponieważ mogą uszkodzić płytkę. Jeśli są złącza, wyczyść je środkiem do czyszczenia styków, aby zachować mocne połączenia.

Konserwacja oznacza również sprawdzanie uszkodzeń lub zużycia. Szukaj spalonych miejsc, luźnych połączeń lutowanych lub odbarwionych części. Szybko napraw te problemy, aby uniknąć większych problemów. Dokręć wszystkie luźne śruby, aby płyta była bezpieczna.

Przechowuj płytkę PCB w czystym i suchym miejscu, aby wydłużyć jej żywotność. Używaj torebek antystatycznych, aby chronić ją przed elektrycznością statyczną. Utrzymuj stałą temperaturę i wilgotność, aby uniknąć naprężeń na płytce.

Wskazówka: Sprawdzaj i czyść płytkę PCB co kilka miesięcy, aby zapobiec przekształceniu się małych problemów w duże.

Korzystanie z komponentów wysokiej jakości

Użycie wysokiej jakości podzespołów sprawia, że ​​płytka PCB wzmacniacza działa lepiej i dłużej. Tanie podzespoły często ulegają uszkodzeniu pod wpływem naprężeń, co powoduje częstsze naprawy. Wysokiej jakości podzespoły lepiej znoszą naprężenia i zapewniają płynne działanie płytki.

Niektóre części, takie jak moduły zasilania, procesory i karty Ethernet, psują się częściej. Wybór lepszych wersji tych części sprawia, że ​​płyta jest bardziej niezawodna. Części te mogą wytrzymać ciepło i naprężenia bez pękania.

Dobre części poprawiają również szybkość i wydajność działania płytki PCB . Na przykład, wysokiej jakości kondensator utrzymuje napięcie na stałym poziomie, a mocny rezystor odprowadza ciepło bez uszkodzeń.

Uwaga: Dobre części mogą być droższe, ale pozwalają zaoszczędzić pieniądze, ponieważ są trwalsze i wymagają mniej napraw.

Kupując części, sprawdź ich specyfikacje, aby upewnić się, że pasują do Twojego projektu. Unikaj fałszywych części, ponieważ nie spełniają one standardów jakości. Kupuj od zaufanych dostawców, którzy sprzedają certyfikowane części.

Wskazówka: Prowadź listę sprawdzonych dostawców, aby zdobyć dobre części do swoich projektów PCB .

Problemy z płytką PCB wzmacniacza mogą negatywnie wpłynąć na jego działanie. Teraz wiesz, jak znaleźć i naprawić problemy, takie jak złe lutowanie, problemy z sygnałem i problemy z zasilaniem. Proste kroki, takie jak oglądanie płytki i testowanie części, ułatwiają naprawy. Dobre nawyki, takie jak inteligentne projektowanie płytek PCB i częste czyszczenie, zapobiegają problemom, zanim się pojawią. Korzystanie z tych pomysłów sprawia, że ​​płytka drukowana jest mocna i działa dobrze. Postępując zgodnie z tymi wskazówkami, będziesz lepiej naprawiać płytki PCB i utrzymasz wzmacniacz w doskonałym stanie.

FAQ

Jakie narzędzia są potrzebne do naprawy płytek PCB wzmacniacza?

Potrzebne będą proste narzędzia, takie jak multimetr i lutownica. W przypadku trudniejszych problemów użyj kamer termowizyjnych lub analizatorów widma. Lupa lub mikroskop pomogą dostrzec drobne problemy.

Wskazówka: Zacznij od podstawowych narzędzi, zanim zaczniesz korzystać z zaawansowanych.

Jak można uniknąć błędów przy lutowaniu?

Używaj dobrej jakości lutu i utrzymuj stałe ciepło. Nie używaj zbyt dużo lutu, aby uniknąć mostków lub słabych połączeń. Często czyść narzędzia, aby praca przebiegała gładko. Naucz się prawidłowego lutowania, aby tworzyć mocne połączenia.

Uwaga: Po zakończeniu pracy należy zawsze sprawdzić połączenia lutowane.

Dlaczego uziemienie jest ważne w projektowaniu płytek PCB?

Uziemienie utrzymuje sygnały w czystości i redukuje szumy. Bez niego sygnały mogą być chaotyczne lub zniekształcone. Płaszczyzna uziemienia łączy wszystkie części, zatrzymując zakłócenia i zapewniając stabilność PCB.

Wskazówka: Dodaj płaszczyznę uziemienia, aby poprawić działanie płytki PCB.

Jak wykryć przegrzewające się części?

Sprawdź, czy nie ma zapachu spalenizny, obrzęku lub przebarwień. Kamera termowizyjna pokazuje gorące obszary na płycie. Przegrzanie zwykle występuje w rezystorach, kondensatorach lub tranzystorach. Szybko wymień uszkodzone części, aby zapobiec większym uszkodzeniom.

Uwaga: Regularne sprawdzanie temperatury pozwala uniknąć problemów z przegrzaniem.

Dlaczego warto stosować komponenty wysokiej jakości?

Dobre części są trwalsze i lepiej działają pod wpływem stresu. Obniżają ryzyko uszkodzenia i konieczności naprawy. Certyfikowane części zapewniają lepszą wydajność i oszczędzają pieniądze w dłuższej perspektywie.

Wskazówka: kupuj części od sprawdzonych sprzedawców, aby uniknąć podróbek.

Zostaw komentarz

Twój adres e-mail nie zostanie opublikowany. Pola oznaczone * są obowiązkowe.
