5G基地局PCB製造のベストプラクティス

5G基地局の厳格なPCB設計ルールを満たすことで、強固なネットワークを構築できます。5G PCB設計では、従来の設計とは異なる新たな課題に直面します。より高速な信号と複雑なレイアウトには、より優れた材料と新たな構築方法が必要です。

• 5G PCB の材料の誘電率は 3 まで低くなりますが、古いものにはより高い数値が使用されていました。

• 高速信号はより多くの熱を発生するため、熱をうまく逃がす材料が必要です。

• 信号品質を損なう可能性のあるリスクを見つけるには、検査ツールを使用する必要があります。

5G 基地局に最適な材料と設計プランを選択するには、実際のソリューションが必要です。

主要なポイント（要点）

• 誘電率が低く、熱伝導率が高い材料を選びましょう。これにより、5G基板における信号の安定性が維持されます。

• 多層のPCBを作りましょう。これにより、多くのパスを処理でき、信号のクリア性が維持されます。また、干渉も低減されます。

• 特殊な検査ツールを用いて問題を早期に発見することで、5G PCB製造における高品質と信頼性を確保します。

• 過酷な環境でPCBをテストし、信頼性を確認します。これにより、過酷な条件下でもPCBが適切に動作し、性能を維持できることが保証されます。

• インピーダンス制御とクロストーク低減に関する厳格な設計規則に従ってください。これにより、5G環境における信号品質の維持に役立ちます。

5G基地局PCB要件

高周波と信号整合性

5G基地局の高周波信号には、厳格な5G PCB設計規則に従う必要があります。これらの基地局は、フェーズドアレイアンテナとビームフォーミングを使用して、必要な場所に正確に信号を送信します。これにより、新しい通信システムにおいて、より広いカバレッジと干渉の低減が実現します。高周波信号は大量のデータを高速に送信できますが、信号の明瞭さを維持するのはより困難です。

信号損失を防ぐ材料とレイアウトを選択する必要があります。5G PCB設計では、信号が5G回路基板を通過する際に、信号強度と明瞭性を維持する必要があります。インピーダンスとクロストークを制御しないと、帯域幅が失われ、高度な5Gアプリケーションの動作性能が低下する可能性があります。慎重な配線と積層計画は、信号完全性に関する5G PCB設計ルールを満たすのに役立ちます。

層数と高密度配線

5G基地局には、多層構造の複雑な5G基板設計が必要です。高速データ伝送に必要な高密度配線を実現するには、通常10層から16層の銅箔層が必要となります。各層には、それぞれ異なる信号経路、電源プレーン、グランドプレーンが設けられています。この構造により、信号を分離し、干渉を低減することができます。

5G基板設計において、高密度配線は非常に重要です。信号障害を引き起こすことなく、狭いスペースに多くの配線を収める必要があります。5G回路基板は、5G技術のためにアナログ信号とデジタル信号の両方を処理できなければなりません。各信号経路が短く直接的になるように設計する必要があります。これにより、すべてのチャネルで信号損失を低く抑え、信号品質を高く保つことができます。

環境と信頼性の要求

屋外の5G基地局は厳しい気象条件にさらされます。5G基板の設計は、高温、低温、湿度、振動といった過酷な環境に対応できるものでなければなりません。これらの対策を講じなければ、5G回路基板が破損したり、正常に動作しなくなる可能性があります。

ヒント：高温部分から熱を逃がす素材を選びましょう。こうすることで、高出力で動作している時でも基板を安全に保つことができます。

5G基板の設計においては、天候の変化にも耐えうる丈夫な材料を使用するようにしてください。湿度は基板の性能に悪影響を与える可能性があります。天候の変化時に電気的性能を安定させるには、機械的な安定性が重要です。

• 5G基板設計ルールには以下を含める必要があります。

  • 屋外と屋内の両方の熱源の熱制御

  • 安定した電気的および機械的特性

  • 湿気や水分からの保護

  • 振動や温度変化があっても機械的安定性が強い

5G基地局についても、厳格な信頼性に関する規則を遵守する必要があります。以下の表は、長期使用における一般的な要件を示しています。

側面	Details
原材料管理	耐候性コーティング（金めっき膜厚0.8μm以上）と高安定性基板（Tg=170℃）。2000時間の塩水噴霧試験（NSS基準）後も、表面腐食面積は5%未満です。
工程内検査	±2μm の位置決め精度を備えた LDI レーザー イメージングと AOI+AXI デュアル検査テクノロジにより、欠陥率を 0.03% 未満に抑えます。
信頼性検証	1000 時間の 85℃/85%RH 湿熱テストと 5000 サイクルの -40℃ ~ 85℃ 温度サイクルテストに合格し、主要パラメータの変動率は 5% 未満です。

これらのルールを満たすことで、5G基地局は高度な5Gアプリケーション向けに信頼性の高い通信を提供できるようになります。これにより、 5G技術の高いニーズに対応し、将来に向けた強固なネットワーク構築に貢献できます。

5G PCB設計における材料選択

5G基地局の基板に適した材料を選ぶことは非常に重要です。これらの材料は、高速信号伝送を可能にし、屋外環境にも耐えられるものでなければなりません。高周波要件と厳しい気象条件の両方を考慮する必要があります。

基板とラミネートの選択

まず、 5G信号をクリアに保つことができる基板とラミネート材を選びましょう。以下の表に、主な種類とその機能を示します。

材料タイプ	キーのプロパティ	用途
基板	誘電率の一貫性、耐湿性、機械的安定性	信号の整合性に不可欠なPCBの基礎
誘電体	インピーダンス制御、クロストーク低減	小型化と多層設計
ラミネート	低熱膨張係数、信号速度、多層互換性	高密度5g PCBのコア層

熱や湿気によって形状が変化しない素材を選ぶことが重要です。そうすることで、5G回路が常に正常に動作しやすくなります。

誘電特性と損失特性

5Gでは、誘電率と誘電正接の低い材料が必要です。これらの特性により、信号は高速で伝送され、電力損失も少なくなります。FR4のような誘電正接の高い材料を使用すると、信号が熱に変換されてしまう可能性があります。ロジャース社の材料は誘電正接が0.001と非常に低く、データの安全性と明瞭性を確保します。

• 誘電率が低いため、信号の速度が速くなります。

• 損失正接が低いということは、エネルギー損失が少ないことを意味します。

• 高い熱伝導率により、使用中の回路から熱を逃がします。

ヒント：5g PCBの材料を選ぶ前に、誘電特性と熱特性の両方を必ず確認してください。

紫外線、汚染物質、温度耐性

5G基地局のプリント基板は、太陽光、雨、そして大気汚染にさらされます。紫外線、化学物質、そして大きな温度変化を遮断する材料が必要です。ポリイミドフィルムは、1,000時間以上もの強い紫外線に耐えることができます。また、一部の材料は-40℃から85℃までの温度範囲で使用可能です。屋外の5G基地局には、高い耐熱性能が求められます。

• ポリカーボネートは軽くて丈夫なので、取り付けも簡単です。

• これらの素材は水を吸収せず、熱にも強いです。

• 熱伝導率の高いラミネート材は、5G回路からの発熱を抑制するのに役立ちます。

良質な素材を選べば、5G基地局は長持ちし、悪天候下でもより良く機能します。

5G PCB設計およびレイアウトガイドライン

スタックアップと配線戦略

5G PCB設計では、スタックアップの適切な計画が必要です。高周波信号プレーンをグランドプレーンの隣に配置します。これにより、信号がクリアで安定します。デカップリングを向上させるために、電源プレーンをグランドプレーンの近くに配置します。高周波処理を向上させるために、Rogers RT/duroid 5880のような低誘電率材料を使用します。安定性を高めるために、グランドと電源専用の層をいくつか設けます。重要度の低い層に低周波信号を配置します。反射を防ぐために、配線には45度の角度を使用してみてください。配線を短くするために、高速部品をコネクタの近くに配置します。インピーダンス制御配線により、信号のバウンスや混ざり合いを防ぎます。

フェーズドアレイとビームフォーミングの統合

フェーズドアレイアンテナは、多数の放射部品を特殊なパターンで使用します。各部品は遅延線または移相器に接続されます。これにより、ビームの広がりを抑えることができます。アンテナグループ内およびグループ間の給電線の長さを一致させる必要があります。フェーズドアレイアンテナには、主に個別パッチアンテナと並列アレイの2種類があります。最適な電力伝送と放射を実現するために、設計にはインピーダンス変成器セクションを含める必要があります。

直列給電パッチ	並列パッチ
パッチを重ねるごとにゲインが上がる	ゲインは給電線の損失によって制限される可能性がある
パッチが少ないほどゲインが低くなります	給電線の損失が増える
狭いインピーダンス帯域幅	広いインピーダンス帯域幅
より小さなフィードラインはサイドローブの抑制に役立ちます	給電線の放射はサイドローブを形成する可能性がある

ビームフォーミングは5GのPCB設計を困難にします。5G周波数帯には特殊な材料が必要です。熱管理と信号強度の維持は非常に重要です。小さなミスでも動作性能を低下させる可能性があります。

EMI/EMCとシグナルインテグリティ

5G PCB設計では、EMIとEMCを制御する必要があります。適切なスタックアップは電磁干渉（EMI）の抑制に役立ちます。信号損失を低減するには、信号層とグラウンド層の間を0.12mm程度に狭く配置します。適切なレイアウトはループ領域を小さくし、高速信号を安全に配線するのに役立ちます。コモンモードチョークとフェライトビーズを使用して高周波ノイズを遮断します。金属製の筐体は信号をシールドできますが、基板の重量が増加する可能性があります。差動信号方式はより効果的ですが、慎重なスペース計画が必要です。

信号の整合性は、グランドプレーンと差動ペアの配線方法に依存します。インピーダンスを制御したトレースは、信号の跳ね返りを防ぎます。トレースを短くすることで、電磁干渉を低減できます。デジタル部品とアナログ部品を離して配置することで、絶縁性が向上します。

クロストークとトレースの最適化

クロストークは、2つの配線が隣り合って配線されている場合に最も顕著になります。クロストークを低減するには、平行配線をできるだけ短くしてください。

埋め込みビア設計は、スタブ効果による信号損失を低減するのに役立ちます。これにより、28GHzのような高周波でも信号を強力に保つことができます。信号トレース間の間隔は、トレース幅の少なくとも3倍にしてください。不要な信号を吸収するために、グランドプレーンとガードトレースを使用してください。シールド効果を高めるため、信号層をグランドプレーンまたは電源プレーンに隣接させて配置してください。差動ペアは均一な間隔で配線し、他の高速信号と隣接させないでください。

5Gでは高密度相互接続PCBが多用されています。これらの設計により、信号経路が短縮され、遅延が低減されます。インピーダンスの制御と良好な接地により、反射や電磁干渉が抑制されます。RF信号や高速デジタル信号には、短く直線的な配線が最適です。これにより、電力損失が抑えられ、パフォーマンスが向上します。

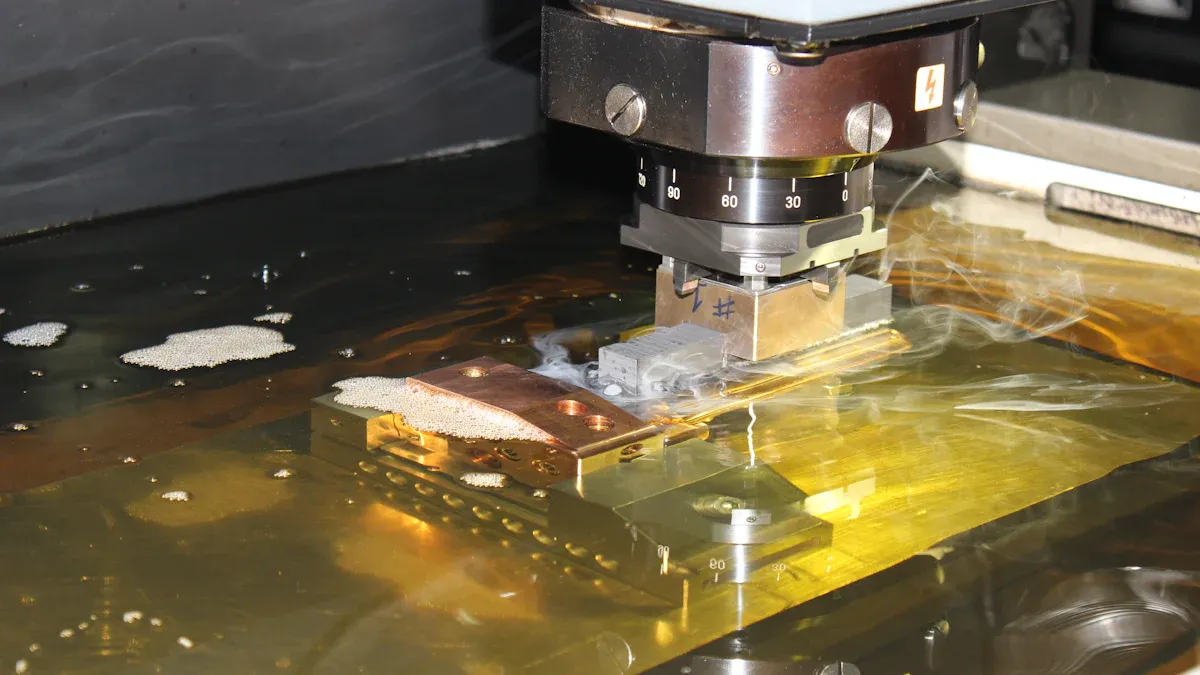

5G PCB製造プロセス

大型パネルとリアルタイム適応性

5G基地局用の大型パネルを製造する場合、特別な手順が必要です。これらのパネルではインピーダンス制御が非常に重要です。高周波信号では信号強度を安定させる必要があります。Polar Si9000などのモデリングツールは、パネルの品質を確認するのに役立ちます。窒化アルミニウムなどのセラミック基板は、放熱効果を高め、信号の明瞭性を維持します。スパッタリングと電気めっきは、基板に金属層を追加します。これらの方法により、高速信号用の細い配線を作成できます。レーザー加工されたビアは、基板を傷つけることなく層間を接続します。すべての信号とピンに必要な層数を計画する必要があります。材料サプライヤーと協力して、すべてが5Gのニーズに適合することを確認してください。作業を開始する前に、材料がIPC規則に適合しているかどうかを必ず確認してください。

リアルタイムの適応性により、5G PCBプロセスを円滑に進めることができます。以下の表は、新しいテクノロジーがどのように役立つかを示しています。

商品説明	詳細説明
欠陥予測	機械学習は欠陥が発生する可能性のある場所を見つけます。
プロセスの最適化	AIは品質を高く保つために設定を変更します。
収益向上	分析により問題を早期に発見できるため、迅速に解決できます。
改善統計	企業は、歩留まりが 15 ～ 30% 向上し、やり直しが 50% 減少することを実現しています。

高度な検査と画像

5G PCBの品質を高く維持するには、高度な検査ツールが必要です。ダイレクトイメージング（DI）は、インピーダンスを制御し、多層基板の製造に役立ちます。自動光学検査（AOI）は、5ミクロンという非常に小さな配線も検査できます。これは、高速な5Gシステムにとって重要です。自動光学成形・修復（AOI）は、小さな問題を迅速に修正します。主なツールは以下の表をご覧ください。

テクノロジー	5G PCB製造における応用
ダイレクトイメージング（DI）	インピーダンスをタイトに保ち、高層ボードに役立ちます。
自動光学検査（AOI）	5G システムの細かいエラーをチェックします。
自動光学成形および修復	高密度基板の断線やショートを修復します。

AOIとX線検査は、99%以上の問題を発見できます。問題を早期に発見することで、コストと時間を節約できます。X線検査は、はんだ接合部の穴など、隠れた問題も発見します。AOIとX線検査の両方を使用することで、問題の発生率を1%未満にまで低減できます。

品質管理と歩留まり管理

5G PCBの製造には厳格な品質管理手順に従う必要があります。以下の表に、確認すべき項目を示します。

品質管理措置	詳細説明
材料検証試験	すべての周波数の誘電率と誘電正接をチェックします。
高度な寸法検査	すべてのサイズがミクロン単位で正しいことを確認します。
特殊なRFテスト	高周波信号に対して S パラメータとグループ遅延テストを使用します。
環境ストレス試験	熱テストと RF テストを組み合わせて実際の強度を確認します。
統計的工程管理 (SPC)	すべてを制御するために重要な数字を監視します。
機械学習アルゴリズム	大きな問題を引き起こす前に小さな変化を見つけます。

Dk偏差、Df（損失正接）、厚さも確認する必要があります。Dkは±0.1以下、Dfは0.003未満に維持してください。気泡、層間剥離、傷がないことを確認してください。強固な接合には、純銅と適切な量の樹脂を使用してください。自動光学検査では、より高性能なカメラとパターンツールが使用されています。電気試験では、高周波チェックのためにベクトルネットワークアナライザと時間領域反射率測定法（TDR）が使用されます。ミリ波信号の試験には、専用の治具が役立ちます。

ヒント: 優れた品質管理により、5G PCB の強度が維持され、すべての設計目標を達成できるようになります。

5G PCBのテストと検証

RFおよびパフォーマンステスト

5G基板を現場で使用する前に、正常に動作することを確認する必要があります。RFおよび性能テストは、設計が高速信号伝送に必要なすべての要件を満たしているかどうかを確認するのに役立ちます。5G回路設計テストの性能を測定するには、専用のツールと手順を使用します。

• ベクトルネットワークアナライザ（VNA）を使用してSパラメータを測定します。これにより、信号がPCB内をどのように移動するか、また損失や反射があるかどうかを確認できます。

• 反射室内でアンテナパターンをテストします。これにより、5G信号が正しい方向に届き、十分な距離まで届くかどうかを確認できます。

• フルバッチ生産の前に、テスト用のプロトタイプを作成しましょう。これにより、問題を早期に発見し、修正することができます。

デジタルグランドとRFグランドを混在させたり、インピーダンス制御を省略したり、高周波伝送に適した材料を誤って選択したりするなどのミスは避けるべきです。これらのミスは信号品質を低下させ、パフォーマンスを低下させる可能性があります。

環境および信頼性試験

5G対応のプリント基板は、過酷な環境下でも長持ちすることが求められます。環境試験と信頼性試験では、基板が高温、低温、湿気、振動に耐えられるかどうかを確認します。これらの試験によって、天候の変化や輸送中に基板が正常に動作し続けるかどうかが明らかになります。

ホイール試乗	レンジ
温度サイクリング	-55℃〜+ 150℃
熱衝撃	急速な移行
湿度（85/85）	湿気の信頼性
振動試験	輸送条件をシミュレートする

これらのテストを実行することで、5Gボードが信号強度を維持し、故障しないことを確認します。適切なテストを行うことで、実際の5Gネットワ​​ークにおいてPCBの信頼性を確保できます。

5G規格への準拠

5G PCBが5Gネットワ​​ークのすべての規則を満たしているかどうかを確認する必要があります。コンプライアンステストには多くのステップが含まれます。

1. フィールドテストでは、実際の5Gネットワ​​ークでボードがどのように動作するかを測定します。信号伝送が安定しているかどうかを確認します。

2. 適合性テストでは、PCB が 3GPP などのグループによって設定された標準に準拠しているかどうかを確認します。

3. ネットワークストレステストでは、ボードの性能を限界まで引き出します。高負荷な使用状況やパフォーマンスの低下の有無を確認します。

注：各ステップで慎重に検証を行うことで、後々の問題を回避できます。5G回路設計テストによって、信号伝送と長期使用において最良の結果が得られることを確認してください。

いくつかの重要な手順に従うことで、強力な 5G 基地局 PCB を構築できます。

• 高周波信号をサポートし、耐候性のある素材を選択してください。

• 信号をクリアに保ち、損失を減らすように設計を計画します。

• 高度な検査とテストを使用して、問題を早期に発見します。

熟練したPCBメーカーと連携しましょう。5Gのニーズを満たし、信頼性の高いネットワークの構築をサポートします。

FAQ

5G 基地局の PCB に最適な材料は何ですか?

ロジャース、ポリイミド、セラミックなどの素材を使用することをお勧めします。これらの素材は信号を強力に保ち、熱、湿気、日光にも耐えます。PCBの屋外での寿命を延ばすのに役立ちます。

5G PCB で信号品質を高く保つにはどうすればよいでしょうか?

インピーダンスを制御した配線と、短く直線的なトレースを使用する必要があります。グランドプレーンは信号層の近くに配置してください。これにより信号損失が低減され、データがクリアに保たれます。

5G PCB にはなぜこれほど多くの層が必要なのでしょうか?

高速信号パス、電源プレーン、グランドプレーンをすべて収容するには、より多くの層が必要です。層を増やすことで、信号を分離し、干渉を低減することができます。

5G PCB を使用する前にどのようなテストを実行する必要がありますか?

RFテスト、温度サイクル、湿度チェックを実施する必要があります。ベクトルネットワークアナライザを使用して信号損失を測定します。これらのテストにより、PCBが実際の環境で正常に動作するかどうかを確認できます。
