Un PCB di alimentazione ben progettato è essenziale per garantire la sicurezza e l'affidabilità dei sistemi elettronici. Scelte progettuali errate possono avere gravi conseguenze. Ad esempio: una larghezza insufficiente delle tracce di alimentazione causa cadute di tensione, con il rischio di guasti ai componenti; una commutazione rapida introduce rumore, corrompendo i dati nei circuiti integrati sensibili; e tracce strette causano surriscaldamento e danneggiamento dei componenti. Anche una distribuzione non uniforme dell'alimentazione può causare malfunzionamenti o surriscaldamenti, riducendo l'affidabilità del sistema. Risolvendo questi problemi, è possibile migliorare le prestazioni e prolungare la durata dei dispositivi.
Punti chiave
Posizionare correttamente i componenti è molto importante. Posizionare i componenti ad alta corrente vicino all'ingresso di alimentazione per evitare perdite di tensione.
Un buon controllo del calore previene il surriscaldamento. Utilizzare dissipatori di calore e tubazioni in rame spesse per favorire la dissipazione del calore.
La messa a terra mantiene il circuito stabile. Un buon piano di massa riduce il rumore e migliora il funzionamento del circuito.
Utilizzare linee elettriche larghe per evitare perdite di tensione. Linee corte e larghe riducono la resistenza e mantengono la corrente elettrica stabile.
Gestire tempestivamente i problemi EMI/EMC. Utilizzare schermature e filtri per ridurre le interferenze e rispettare le normative.
Posizionamento errato dei componenti nel layout del PCB dell'alimentatore
Perché il posizionamento corretto è fondamentale
Il posizionamento dei componenti nel layout del PCB di un alimentatore influisce direttamente sulle prestazioni, l'efficienza e la sicurezza del progetto. Un posizionamento corretto garantisce un flusso di corrente fluido, riduce al minimo il rumore e previene il surriscaldamento. Ad esempio, posizionare componenti ad alta corrente, come i regolatori di tensione, vicino all'ingresso di alimentazione riduce le cadute di tensione. Analogamente, tenere i componenti sensibili, come i microcontrollori, lontani dai componenti di alimentazione rumorosi evita interferenze. Organizzando il PCB in aree funzionali, è possibile migliorare sia le prestazioni che la risoluzione dei problemi.
Un altro fattore critico è la gestione termica. I componenti che generano calore, come i transistor di potenza, dovrebbero essere posizionati vicino a dissipatori o vie termiche. Questa disposizione ottimizza la dissipazione del calore e previene i danni. Inoltre, il posizionamento dei connettori lungo i bordi della scheda semplifica l'assemblaggio e la manutenzione. Questi principi non solo migliorano l'affidabilità del layout dell'alimentatore, ma garantiscono anche la conformità agli standard di sicurezza.
Errori comuni di posizionamento nei PCB degli alimentatori
Gli ingegneri commettono spesso errori che compromettono la funzionalità degli alimentatori switching. Un errore comune è il posizionamento di componenti critici troppo distanti tra loro, che aumenta la lunghezza della traccia e l'area del loop. Questo può portare a problemi di rumore e degradazione del segnale. Un altro errore frequente è il mancato posizionamento dei condensatori di disaccoppiamento vicino ai pin di alimentazione dei circuiti integrati, riducendone l'efficacia di filtraggio. La sovrapposizione dei componenti o la mancanza di spazi liberi sufficienti possono anche causare ponti di saldatura e cortocircuiti, compromettendo la sicurezza.
I componenti che generano calore a volte sono posizionati troppo vicini tra loro, con conseguenti scarse prestazioni termiche. I componenti sensibili alle interferenze elettromagnetiche (EMI), come gli oscillatori, possono essere posizionati senza un'adeguata schermatura, causando interferenze. Un posizionamento inefficiente può anche complicare il routing, rendendo il PCB più difficile da testare e risolvere i problemi. Evitare questi errori è essenziale per un layout PCB affidabile.
Strategie per un posizionamento efficace dei componenti
Per ottimizzare la disposizione dell'alimentatore, segui queste buone pratiche:
Per ridurre le interferenze, suddividere il PCB in aree funzionali.
Posizionare i componenti ad alta corrente vicino all'ingresso di alimentazione e lontano dai bordi.
Per ridurre al minimo l'attenuazione, mantenere le linee del segnale corte e dirette.
Posizionare i componenti che generano calore vicino ai dissipatori di calore o ai fori termici.
Per un filtraggio efficace, posizionare i condensatori di disaccoppiamento vicino ai circuiti integrati associati.
Separare i componenti sensibili da quelli rumorosi per evitare accoppiamenti.
L'utilizzo di strumenti come Altium Designer può migliorare ulteriormente la progettazione del PCB. La sua funzione di visualizzazione 3D aiuta a verificare l'orientamento dei componenti, mentre i suoi strumenti collaborativi semplificano il lavoro di squadra. Adottando queste strategie, è possibile creare un layout PCB per alimentatori efficiente, sicuro e di facile manutenzione.

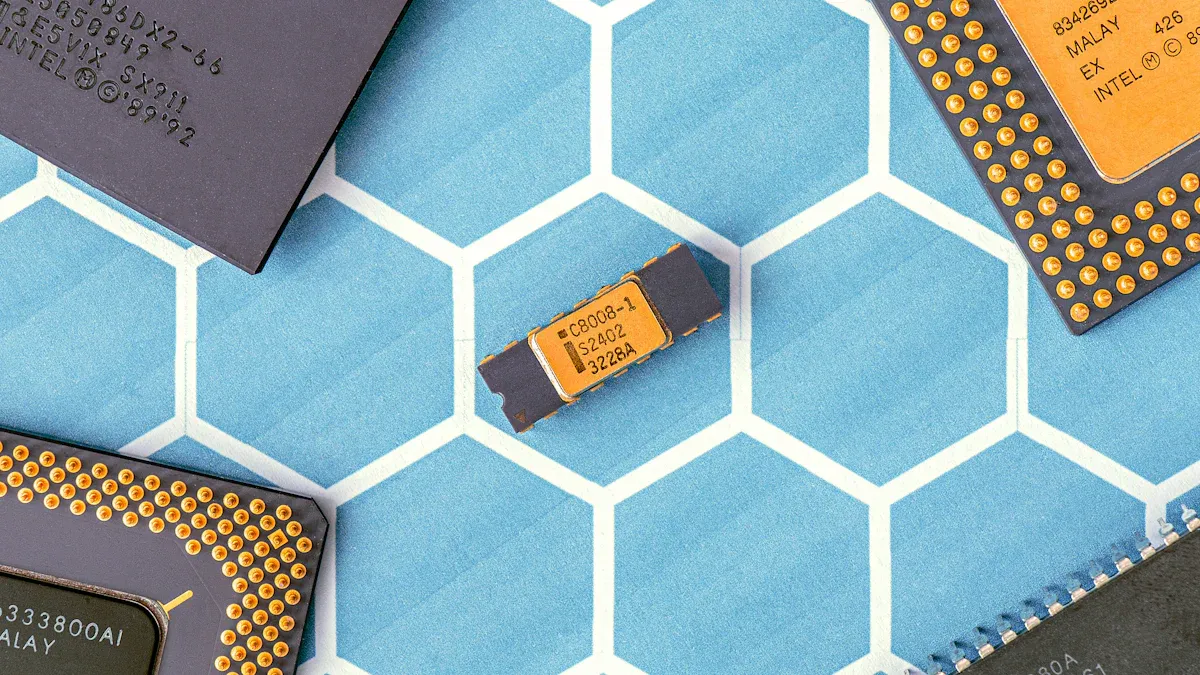

Gestione termica inadeguata nella progettazione dell'alimentatore
L'impatto della scarsa dissipazione del calore
Un'efficace gestione termica è fondamentale nella progettazione di schede a circuito stampato per alimentatori. Senza un'adeguata dissipazione del calore, i componenti possono surriscaldarsi, causando danni irreversibili. Le alte temperature accelerano l'invecchiamento dei materiali, riducendo l'affidabilità del progetto. Il surriscaldamento può anche causare problemi di integrità del segnale, con conseguente rumore e degrado delle prestazioni. In casi estremi, può verificarsi una fuga termica, in cui l'aumento delle temperature può portare a guasti catastrofici.
Le fluttuazioni di temperatura pongono ulteriori sfide. Cicli ripetuti di riscaldamento e raffreddamento creano stress meccanico, che può indebolire i giunti di saldatura e causare microfratture. Questo stress può portare a crepe o delaminazioni nei materiali del PCB, compromettendo ulteriormente il sistema. Il calore eccessivo può anche causare problemi di sicurezza, come rischi di incendio, rendendo la regolazione termica una priorità assoluta nella progettazione.
Errori frequenti nella gestione termica
Molti progettisti trascurano aspetti chiave della regolazione termica nei PCB degli alimentatori. Un errore comune è il mancato posizionamento dei componenti che generano calore in prossimità di dissipatori o fori termici. Questa svista può causare punti caldi che danneggiano i componenti sensibili. Un altro errore frequente è la sottovalutazione dell'importanza della selezione dei materiali. L'utilizzo di materiali a bassa conduttività limita la dissipazione del calore, aumentando il rischio di surriscaldamento.
Anche il posizionamento errato dei componenti contribuisce a problemi termici. Posizionare componenti ad alta potenza troppo vicini tra loro limita il flusso d'aria, riducendo l'efficienza di raffreddamento. Trascurare l'utilizzo di tracce di rame spesse o di matrici di vie termiche può creare un riscaldamento localizzato, stressando ulteriormente il PCB. Questi errori non solo compromettono le prestazioni, ma mettono anche a repentaglio la sicurezza.
Migliori pratiche per la gestione del calore nei PCB degli alimentatori
Per migliorare la dissipazione del calore nel progetto dell'alimentatore, prendi in considerazione queste strategie:
Utilizzare dissipatori di calore in alluminio o rame per allontanare il calore dai componenti.
Integrare ventole di raffreddamento per migliorare il flusso d'aria e smaltire rapidamente il calore.
Progettare tracce di rame spesse per distribuire il calore in modo uniforme e ridurre i punti caldi.
Aggiungere matrici di vie termiche per collegare gli strati del PCB e distribuire efficacemente il calore.
Per una migliore gestione del calore, selezionare materiali con elevata conduttività termica, come PCB con nucleo metallico o ceramiche.
Ottimizza il layout del tuo PCB distanziando i componenti per migliorare il flusso d'aria e il raffreddamento.
Implementando queste tecniche, è possibile garantire una regolazione affidabile della potenza e migliorare la sicurezza del progetto. Una corretta gestione termica non solo prolunga la durata del PCB, ma previene anche costosi guasti.
Messa a terra non corretta nella progettazione di PCB
Il ruolo della messa a terra nei PCB degli alimentatori
La messa a terra svolge un ruolo fondamentale nel garantire l'affidabilità e le prestazioni del PCB dell'alimentatore. Un piano di massa ben progettato fornisce un percorso a bassa impedenza per le correnti di ritorno, riducendo al minimo cadute e fluttuazioni di tensione. Questo è essenziale per mantenere livelli di tensione stabili su tutta la scheda. Una corretta messa a terra migliora anche l'immunità al rumore, schermando i circuiti sensibili dalle interferenze elettromagnetiche (EMI). Offrendo un piano di riferimento continuo, la messa a terra garantisce percorsi di ritorno del segnale chiari, riducendo il rischio di corruzione dei dati o di degrado delle prestazioni.
Oltre a migliorare le prestazioni elettriche, la messa a terra contribuisce alla sicurezza del progetto. Impedisce alle correnti vaganti di danneggiare i componenti o causare malfunzionamenti. Una solida strategia di messa a terra è particolarmente critica nei sistemi complessi in cui più circuiti interagiscono. Senza di essa, il PCB potrebbe subire problemi di rumore, distorsione del segnale o persino guasti completi.
Errori tipici di messa a terra
Una messa a terra non corretta è uno degli errori più comuni nella progettazione di PCB. I loop di massa si verificano spesso quando sono presenti più percorsi di ritorno, causando rumori e interferenze indesiderati. Questi loop possono essere evitati accorciando le piste e posizionando con cura i piani di massa. Un altro errore frequente è trascurare il posizionamento dei condensatori di bypass vicino ai pin dell'alimentatore. Questa svista può causare rimbalzi di massa e picchi di tensione, che compromettono la stabilità dell'alimentatore.
Un altro errore da evitare è quello di instradare segnali sensibili su piani di massa separati. Questo crea discontinuità nel percorso di ritorno, aumentando le interferenze elettromagnetiche (EMI) e la distorsione del segnale. Inoltre, non mantenere l'instradamento su un singolo livello può complicare i percorsi di ritorno, soprattutto per i segnali ad alta velocità. Questi errori non solo riducono le prestazioni, ma rendono anche più complessa la risoluzione dei problemi.
Tecniche per una corretta messa a terra nei layout di alimentazione
Per ottenere una messa a terra efficace nella progettazione del PCB, seguire queste buone pratiche:
Mantenere uniformi i piani di massa per ridurre al minimo le cadute di tensione e migliorare l'integrità del segnale.
Posizionare il piano di terra direttamente sotto il piano del segnale per ridurre la lunghezza del percorso di ritorno.
Utilizzare piani di massa separati per le sezioni ad alta e bassa tensione per ridurre la diafonia.
Realizzare un riempimento di terra con colata di rame e collegarlo con dei fori di via per uniformità.
Posizionare i condensatori di bypass vicino ai pin dell'alimentatore per ridurre il rimbalzo di massa.
Evitare di instradare segnali ad alta velocità attraverso vuoti nel piano di massa.
Utilizzare la messa a terra a punto singolo per i progetti a bassa frequenza e la messa a terra multipunto per i sistemi ad alta frequenza.
Applicando queste tecniche, è possibile migliorare le prestazioni e l'affidabilità del PCB del vostro alimentatore. Una corretta messa a terra non solo garantisce un funzionamento stabile, ma protegge anche il progetto da rumori e interferenze.
Progettazione di tracciamento di potenza insufficiente nei PCB degli alimentatori
Perché è importante la progettazione del Power Trace
Le tracce di alimentazione sono le linee vitali del PCB, trasportano la corrente ai componenti e ne garantiscono un funzionamento stabile. Tracce mal progettate possono causare cadute di tensione, surriscaldamento e persino guasti ai componenti. Per i circuiti di alimentazione, mantenere l'integrità dell'alimentazione è fondamentale. Tracce corte e larghe riducono la resistenza e minimizzano le interferenze elettromagnetiche (EMI), un aspetto particolarmente importante nei progetti ad alta velocità. Una corretta progettazione delle tracce garantisce inoltre una distribuzione uniforme dell'alimentazione, evitando che alcuni componenti siano sottoalimentati e altri sovraccarichi. Senza tracce di alimentazione affidabili, il sistema di conversione di potenza potrebbe non essere in grado di fornire prestazioni costanti, soprattutto in applicazioni impegnative come la conversione da CA a CC.
Problemi comuni di progettazione della traccia di potenza
I progettisti incontrano spesso diversi problemi durante la creazione di tracce di alimentazione per PCB. Tracce strette con elevata resistenza possono causare cadute di tensione, con conseguenti guasti ai componenti critici. Il surriscaldamento è un altro problema comune, poiché le tracce strette non sono in grado di gestire elevate richieste di corrente. Il rumore di commutazione dovuto a rapide transizioni dell'alimentazione può introdurre jitter nei circuiti integrati sensibili, mentre una distribuzione non uniforme dell'alimentazione può causare malfunzionamenti. Inoltre, la mancata installazione di un piano di massa solido aumenta l'accoppiamento del rumore, peggiorando ulteriormente le prestazioni. Questi problemi non solo compromettono l'efficienza del sistema di conversione di potenza, ma riducono anche la durata del PCB.
Suggerimenti per la progettazione di tracce di alimentazione affidabili
Per progettare tracciati di potenza efficaci, seguire queste strategie:
Utilizzare i calcolatori di progettazione PCB per determinare la larghezza della traccia appropriata in base alla corrente e allo spessore del rame.
Ridurre al minimo la lunghezza delle tracce per ridurre la resistenza e le EMI.
Posizionare i componenti ad alta corrente in prossimità dell'ingresso di alimentazione per evitare cadute di tensione.
Per una migliore dissipazione del calore, instradare i percorsi ad alta corrente sugli strati esterni del PCB.
Utilizzare più vie per tracce ad alta corrente per garantire una capacità adeguata.
Isolare i segnali sensibili dalle tracce di alimentazione per evitare interferenze.
Incorporare fori termici e dissipatori di calore per gestire efficacemente il calore.
Implementando queste pratiche, è possibile migliorare l'affidabilità del PCB del vostro alimentatore. Una corretta progettazione delle tracce garantisce una conversione di potenza stabile, riduce le interferenze elettromagnetiche (EMI) e previene il surriscaldamento, rendendo il vostro progetto robusto ed efficiente.
Trascurare EMI/EMC nella progettazione di alimentatori isolati
Comprensione delle interferenze EMI/EMC nei PCB degli alimentatori
L'interferenza elettromagnetica (EMI) e la compatibilità elettromagnetica (EMC) sono fattori critici nella progettazione di schede a circuito stampato per alimentatori isolati. L'EMI si riferisce a rumori o segnali indesiderati che interferiscono con le prestazioni dei sistemi elettronici, mentre l'EMC garantisce che il progetto funzioni in modo affidabile senza interferire con altri dispositivi. I regolatori di commutazione ad alta frequenza, comuni negli alimentatori isolati, generano spesso EMI attraverso emissioni condotte e irradiate. Queste emissioni possono compromettere la funzionalità di componenti sensibili e portare a mancanze di conformità normativa.
È necessario affrontare le interferenze elettromagnetiche (EMI/EMC) fin dalle prime fasi del processo di progettazione. Identificare le fonti di EMI, come correnti di modo comune, oscillazioni parassite e rumore di commutazione. Ad esempio, le correnti di modo comune possono derivare da masse discontinue o accoppiamento parassite, mentre le oscillazioni parassite si verificano spesso in condizioni di basso carico. La comprensione di queste fonti aiuta a implementare strategie di mitigazione efficaci, garantendo che il PCB soddisfi gli standard di sicurezza e di compatibilità elettromagnetica (EMC).
Errori comuni nella progettazione EMI/EMC
Molti progettisti trascurano aspetti chiave delle interferenze elettromagnetiche (EMI/EMC), il che porta a costose riprogettazioni. Un errore comune è l'instradamento non corretto delle tracce, che aumenta il rumore e la degradazione del segnale. Ad esempio, l'utilizzo di curve strette o di un numero eccessivo di vie può introdurre segnali parassiti e compromettere l'integrità del segnale. Un altro problema frequente è la negligenza dei test sulle scariche elettrostatiche (ESD), essenziali per la conformità agli standard CE. I guasti si verificano spesso nei collegamenti a terra dello chassis, in particolare nei connettori I/O.
Ignorare l'impatto della commutazione ad alta frequenza può anche causare problemi significativi. Frequenze PWM più elevate amplificano le interferenze elettromagnetiche (EMI), rendendole più difficili da controllare. Senza un'adeguata schermatura o un'impedenza controllata, il PCB potrebbe non superare i test EMC, ritardando la produzione e aumentando i costi. Per evitare queste insidie, è importante dare priorità alle considerazioni sulle interferenze elettromagnetiche (EMI) durante tutto il processo di progettazione.
Metodi per ridurre i problemi EMI/EMC negli alimentatori isolati
È possibile attenuare i problemi EMI/EMC nei progetti di alimentazione isolati seguendo strategie comprovate:
Ridurre l'area tra le linee elettriche e i loro percorsi di ritorno per ridurre l'impedenza.
Utilizzare filtri passa-basso per sopprimere le EMI condotte all'uscita dell'alimentatore.
Ridurre al minimo le correnti di modo comune ottimizzando la dispersione a terra in prossimità delle sezioni di commutazione.
Implementare la schermatura con materiali conduttivi per bloccare le EMI irradiate.
Disporre gli strati del PCB in modo da includere un piano di massa continuo per migliori prestazioni EMC.
Raggruppare i componenti in base al tipo di segnale (ad esempio analogico, digitale) per ridurre le interferenze.
Posizionare i condensatori di disaccoppiamento vicino ai pin di alimentazione del circuito integrato per gestire il rumore della linea di alimentazione.
Applicando questi metodi, è possibile garantire che il progetto del PCB soddisfi i requisiti EMI/EMC. Una gestione efficace delle interferenze elettromagnetiche non solo migliora l'affidabilità dell'alimentatore isolato, ma previene anche costosi guasti e problemi normativi.
Evitare errori comuni nella progettazione dei PCB degli alimentatori è essenziale per creare sistemi affidabili ed efficienti. Errori come la mancata esecuzione dei test, una larghezza di traccia insufficiente e una cattiva distribuzione dell'alimentazione possono causare cadute di tensione, surriscaldamento e problemi di prestazioni. Un'attenta pianificazione e il rispetto delle migliori pratiche, come una corretta messa a terra, una gestione termica efficace e un posizionamento ottimizzato dei componenti, garantiscono un funzionamento stabile e duraturo.
Implementando strategie come l'utilizzo di condensatori di disaccoppiamento, la gestione delle interferenze elettromagnetiche (EMI) e la progettazione di piani di alimentazione robusti, è possibile migliorare le prestazioni del PCB. Queste pratiche non solo migliorano la capacità di corrente e riducono le cadute di tensione, ma semplificano anche la distribuzione dell'energia e riducono al minimo le interferenze elettromagnetiche. Scelte progettuali ponderate consentono di risparmiare tempo, ridurre i costi e prevenire guasti nei sistemi di alimentazione.
Prenditi il tempo necessario per perfezionare il tuo processo di progettazione. Un PCB ben progettato garantisce prestazioni costanti e protegge il tuo investimento nel lungo periodo.
FAQ
1. Qual è il fattore più critico nella progettazione del PCB dell'alimentatore?
Il fattore più critico è garantire una corretta distribuzione dell'alimentazione. È necessario progettare piste ampie, ridurre al minimo la resistenza e mantenere livelli di tensione stabili. Questo previene surriscaldamenti, cadute di tensione e guasti dei componenti. Anche una corretta messa a terra e la gestione delle interferenze elettromagnetiche svolgono un ruolo fondamentale per garantire prestazioni affidabili.
2. Come si può prevenire il surriscaldamento dei PCB degli alimentatori?
È possibile prevenire il surriscaldamento utilizzando dissipatori di calore, vie termiche e tracce di rame spesse. Posizionare i componenti che generano calore vicino agli elementi di raffreddamento. Ottimizzare il flusso d'aria distanziando opportunamente i componenti. Anche la scelta di materiali ad alta conduttività termica contribuisce a dissipare efficacemente il calore.
3. Perché la messa a terra è importante nella progettazione dei PCB?
La messa a terra garantisce un funzionamento stabile fornendo un percorso a bassa impedenza per le correnti di ritorno. Riduce al minimo il rumore, previene le fluttuazioni di tensione e scherma i componenti sensibili dalle interferenze elettromagnetiche (EMI). Una corretta messa a terra migliora anche la sicurezza, proteggendo il PCB da correnti vaganti e malfunzionamenti elettrici.
4. Come si riducono le EMI nella progettazione degli alimentatori?
Per ridurre le EMI, utilizzare filtri passa-basso e materiali schermanti. Ridurre al minimo l'area di loop tra le linee di alimentazione e i percorsi di ritorno. Posizionare condensatori di disaccoppiamento vicino ai circuiti integrati. Raggruppare i componenti in base al tipo di segnale e mantenere un piano di massa continuo per una migliore compatibilità elettromagnetica.
5. Quali strumenti possono aiutare a migliorare la progettazione dei PCB?
Software di progettazione PCB come Altium Designer o KiCad possono essere d'aiuto. Questi strumenti offrono funzionalità come la visualizzazione 3D, i calcolatori della larghezza delle tracce e l'analisi EMI. Semplificano l'ottimizzazione del layout e garantiscono la conformità agli standard di progettazione, rendendo il PCB più affidabile ed efficiente.
Consiglio: Testate sempre il progetto del PCB in condizioni reali per identificare e risolvere potenziali problemi prima della produzione.
