Desain, pembuatan dan penyalinan PCB komputer tablet

Desain, pembuatan dan penyalinan PCB komputer tablet

PCB komputer tablet penting dalam elektronika masa kini. Papan kecil ini menghubungkan dan menahan bagian-bagian perangkat Anda. Desainnya yang cerdas membantu perangkat bekerja dengan baik dalam tugas-tugas berat. Namun, membuat PCB komputer tablet ini tidaklah mudah. ​​Membuatnya lebih kecil memerlukan kehati-hatian yang tinggi, dan pengendalian panas memerlukan ide-ide baru. Menyalin atau membuat ulang PCB komputer tablet juga memiliki masalah hukum. Mengetahui hal ini membantu Anda menghargai kerja keras dalam setiap tablet.

Ringkasan Utama

  • Pembuatan PCB tablet perlu fokus pada ukuran dan kontrol panas. Gunakan cara pendinginan cerdas untuk menghentikan panas berlebih.

  • penggunaan alat-alat modern seperti Altium Designer dan HyperLynx. Alat-alat ini membantu membuat desain PCB lebih baik dan menjaga sinyal tetap kuat.

  • Menyalin PCB dapat menghemat waktu dan uang. Pertahankan desain yang sama agar lebih baik dan lebih cepat diproduksi.

  • Pengecekan kualitas sangat penting dalam pembuatan PCB. Gunakan mesin untuk menemukan kesalahan lebih awal dan membuatnya dapat diandalkan.

  • Pelajari tentang aturan dan etika dalam penyalinan PCB. Patuhi hukum untuk menghargai ide, membangun kepercayaan, dan mendorong ide baru.

Merancang PCB Komputer Tablet

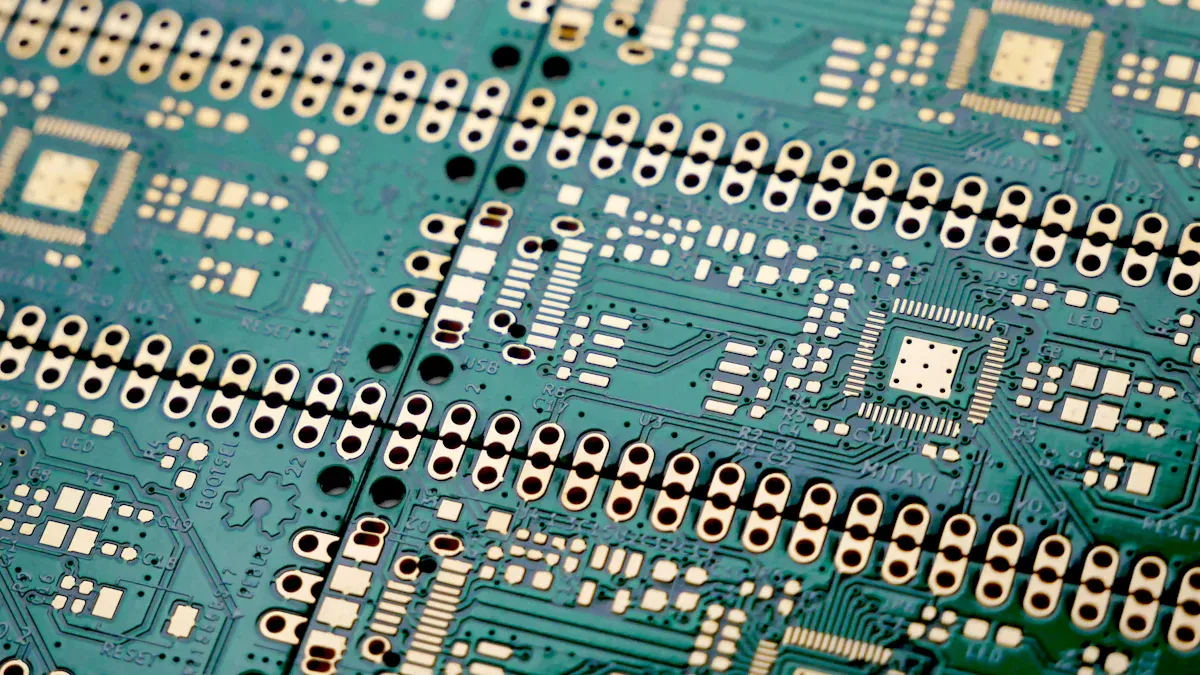

Merancang PCB Komputer Tablet

Tantangan Utama dalam Desain PCB

Membuat PCB komputer tablet tidaklah mudah. ​​Salah satu masalah besar adalah membuatnya lebih kecil. Perangkat yang lebih kecil membutuhkan lebih banyak komponen dalam ruang yang lebih sedikit. Hal ini dapat mengacaukan sinyal dan memperlambat aliran data. Banyaknya komponen yang berdekatan juga menyulitkan pengendalian panas. Terlalu banyak panas dapat merusak komponen seperti chip dan IC. Metode pendinginan lama tidak bekerja dengan baik dalam desain yang kecil, jadi diperlukan ide-ide baru.

Masalah lainnya adalah menjaga sinyal dan daya tetap stabil. Desain jalur yang buruk atau titik via yang salah dapat menyebabkan masalah sinyal. Sinyal harus bergerak dengan lancar tanpa tercampur. Panas juga dapat menciptakan titik panas, membuat PCB kurang andal.

Alat untuk Desain PCB

Alat yang bagus membuat perancangan PCB lebih mudah dan cepat. Program seperti Altium Designer dan Cadence Allegro memiliki fitur yang bermanfaat. Program tersebut memungkinkan Anda menguji desain sebelum membuatnya. Anda juga dapat menetapkan aturan untuk memenuhi standar industri.

Untuk masalah sinyal dan daya, alat seperti HyperLynx dan Sigrity sangat membantu. Alat-alat tersebut memeriksa impedansi, mengurangi crosstalk, dan meningkatkan aliran daya. Osiloskop sangat bagus untuk menguji dan memperbaiki desain.

Berikut tabel teknik dan alat utama:

Aspek

Teknik Kunci

Peralatan yang Dibutuhkan

Integritas Sinyal

Impedansi Terkendali, Terminasi Tepat, Minimalkan Crosstalk

HyperLynx, Sigrity, Osiloskop

Integritas Kekuatan

Kapasitor Decoupling, Bidang Daya, Analisis PDN

PowerSI, HyperLynx PI, Osiloskop

Pesawat Darat

Bidang Tanah Berkelanjutan, Minimalkan Celah dan Perpecahan

Desainer Altium, Cadence Allegro

Melalui Penempatan

Melalui Penjahitan, Hindari Ketidaksinambungan Sinyal

Desainer Altium, Cadence Allegro

Jalur Kembali

Ground Planes, Minimalkan Loop

Desainer Altium, Cadence Allegro

Lebar Jejak PCB

Impedansi Terkendali, Kapasitas Arus

Desainer Altium, Cadence Allegro

Pasangan Diferensial

Pencocokan Panjang, Impedansi Terkendali, Minimalkan Crosstalk

Desainer Altium, Cadence Allegro

Praktik Terbaik untuk Desain Papan Salinan PCB

Menyalin PCB membutuhkan metode yang baik untuk suksesGunakan alat yang mempercepat dan mempermudah penyalinan. Menjaga desain tetap sama akan meningkatkan kualitas dan kinerja. Tata letak yang familier juga membantu memperbaiki masalah dengan cepat.

Menyalin desain juga dapat menghemat uang. Menggunakan kembali desain lama dapat menurunkan biaya. Ini juga membantu mempercepat pembuatan produk. Selalu tuliskan desain Anda untuk mengikuti aturan.

Berikut ini adalah daftar singkat tipsnya:

  • Gunakan alat untuk menyalin desain dengan cepat.

  • Pertahankan desain yang sama untuk kualitas yang lebih baik.

  • Hemat uang dengan menggunakan kembali desain.

  • Gunakan tata letak yang familiar untuk memperbaiki masalah dengan mudah.

  • Buat produk lebih cepat dengan mempercepat produksi.

Dengan memecahkan masalah ini dan menggunakan alat yang tepat, Anda dapat merancang PCB yang hebat. Hal ini penting untuk membuat PCB komputer tablet yang kuat dan cerdas saat ini.

Pembuatan PCB Komputer Tablet

Pembuatan PCB Komputer Tablet

Pemilihan dan Persiapan Bahan

Pemilihan material yang tepat sangat penting untuk PCB yang baik. Material harus tahan panas, tahan lama, dan mengirimkan sinyal dengan cepat. FR4 merupakan pilihan umum untuk PCB tablet. Material ini tetap stabil saat terkena panas dan dapat mengisolasi listrik dengan baik. Tembaga juga merupakan kunci. Material ini membantu sinyal bergerak dengan lancar dan menurunkan resistansi.

Metrik seperti First Pass Yield dan Material Yield Variance memeriksa penggunaan material. First Pass Yield yang tinggi berarti lebih sedikit kesalahan dalam produksi. Ini menghemat waktu dan material. Berikut adalah tabel metrik utama:

metrik

Apa artinya

Hasil Lulus Pertama

Persentase produk yang dibuat tanpa cacat, tidak perlu pengerjaan ulang.

Varians Hasil Material

Selisih antara bahan yang digunakan dan bahan yang diharapkan, dikalikan dengan biaya per unit.

Efektivitas Peralatan Secara Keseluruhan (OEE)

Mengukur seberapa baik mesin bekerja berdasarkan kecepatan, kualitas, dan waktu aktif.

Teknik Pelapisan dan Perakitan

Pelapisan dan perakitan merupakan langkah utama dalam pembuatan PCB. Tablet sering kali menggunakan PCB berlapis-lapis untuk menghemat ruang dan bekerja lebih baik. Setiap lapisan harus sejajar dengan sempurna untuk menghindari masalah sinyal. Perakitan Surface Mount Device (SMD) merupakan metode yang bermanfaat. Perakitan ini menempatkan komponen langsung pada permukaan PCB. Hal ini membuat perangkat lebih kecil, lebih ringan, dan lebih baik dalam bekerja.

Menata jalur perakitan dengan baik juga membantu. Menata stasiun kerja secara berurutan menghemat waktu dan tenaga. Ini meningkatkan kualitas dan menjaga konsistensi hasil.

Kontrol Kualitas dalam Pembuatan PCB

Pemeriksaan kualitas memastikan PCB memenuhi standar. Mulailah dengan memeriksa bahan mentah untuk mencari retakan atau titik yang tidak rata. Automated Optical Inspection (AOI) adalah alat yang hebat. Alat ini menemukan kesalahan dalam penyolderan, penyelarasan, dan penempatan komponen.

Pengujian fungsional juga penting. Pengujian ini memeriksa apakah PCB berfungsi dengan baik dalam situasi nyata. Dengan berfokus pada kualitas, Anda dapat membuat PCB tablet yang andal dengan lebih sedikit masalah.

Menyalin PCB Komputer Tablet

Rekayasa Balik dan Penyalinan PCB

Rekayasa terbalik membantu memahami dan menyalin PCB komputer tablet. Ini berarti mempelajari PCB yang sudah ada untuk mempelajari detailnya. Ini memungkinkan Anda membuat diagram sirkuit dan catatan teknis. Langkah-langkah ini menjelaskan cara kerja dan desain produk. Beberapa perusahaan, seperti Shenzhen Xinda Chang Technology Co., Ltd., menawarkan layanan reverse engineering. Mereka bertujuan untuk meningkatkan perangkat dan menurunkan biaya produksi.

Penyalinan PCB, juga disebut kloning, menggunakan rekayasa balik untuk membuat salinan. Proses ini melibatkan mempelajari PCB asli untuk mengumpulkan informasinya. Setelah mengumpulkan data, Anda dapat membuat produk elektronik baru. Penyalinan papan multilapis dengan kepadatan tinggi sering digunakan untuk tablet. Proses ini membantu menyalin desain yang rumit sekaligus menjaga keandalan dan efisiensinya.

Alat untuk Desain Papan Salin PCB

Diperlukan peralatan yang bagus untuk penyalinan PCB yang berhasil. Pemindai dan mesin sinar-X membantu mempelajari lapisan PCB. Peralatan ini menunjukkan di mana komponen ditempatkan dan bagaimana jalur terhubung. Perangkat lunak seperti Altium Designer dan Eagle juga penting. Program ini membantu Anda membuat ulang tata letak PCB secara digital dengan akurat.

Untuk menyalin papan multilapis dengan kepadatan tinggi, diperlukan peralatan canggih. Sistem pencitraan laser dan peralatan inspeksi optik otomatis (AOI) sangat berguna. Peralatan ini memastikan PCB yang disalin berfungsi seperti aslinya dan memenuhi standar kualitas.

Pertimbangan Hukum dan Etis

Penyalinan PCB memiliki manfaat, tetapi aturan hukum dan etika penting. Penyalinan tanpa izin dapat melanggar hukum kekayaan intelektual. Selalu periksa apakah Anda memiliki hak untuk menyalin desain. Praktik etis dalam penyalinan dan rekayasa balik juga penting. Menghormati karya kreator asli membangun kepercayaan dan mendukung inovasi.

Mematuhi aturan hukum akan menghindari masalah dan perselisihan. Tindakan etis juga melindungi reputasi Anda di industri ini. Selalu bersikap adil dan jujur ​​saat menyalin desain PCB.

Akurasi dan kualitas yang baik adalah kunci untuk hasil yang hebat Desain PCB. Berfokus pada hal ini memastikan PCB tablet berfungsi dengan baik dan mematuhi aturan. Bersikap etis dalam menyalin PCB juga sangat penting. Mematuhi hukum dan menghormati pekerjaan orang lain menjaga reputasi Anda tetap aman. Ini juga membantu menciptakan ide-ide baru dalam tablet dan ponsel pintar.

Masa depan PCB tablet tampak sangat menjanjikan. PCB fleksibel populer karena sesuai dengan desain yang kecil dan cerdas. Material baru membuat PCB bekerja lebih baik dan menggunakan lebih sedikit daya. Tren utama meliputi:

  • PCB kaku-fleksibel, yang kuat dan dapat ditekuk untuk tablet yang lebih baik.

  • PCB fleksibel yang bekerja dengan 5G, meningkatkan kecepatan dan koneksi.

  • Desain yang lebih kecil dengan High-Density Interconnects (HDI) untuk tablet modern.

Perubahan ini sejalan dengan kebutuhan yang terus meningkat akan tablet dan ponsel pintar yang lebih baik. Perubahan ini membantu membuat perangkat lebih cerdas dan lebih efisien.

Catatan: Penggunaan metode ramah lingkungan menjadi sangat penting dalam pembuatan PCB. Mendaur ulang bahan dan menghemat energi akan melindungi sumber daya dan memenuhi permintaan pelanggan untuk produksi yang adil.

FAQ (Pertanyaan Umum)

Apa perbedaan antara PCB dan PCBA?

PCB hanyalah papan kosong untuk menghubungkan komponen-komponen. PCBA, atau Printed Circuit Board Assembly, terdiri dari papan dan semua komponen yang terpasang. Pembuat PCBA merakit papan agar dapat berfungsi.

Bagaimana Anda memilih produsen PCB yang tepat?

Pilih produsen yang berpengalaman, bersertifikat, dan memiliki umpan balik positif. Pastikan mereka menggunakan bahan dan peralatan yang Anda butuhkan. Periksa apakah mereka memenuhi aturan kualitas dan mendukung proyek Anda.

Bisakah Anda menyalin PCB tanpa melanggar hukum?

Anda dapat menyalin PCB jika Anda memiliki izin atau jika PCB tersebut tidak dilindungi oleh hukum. Selalu periksa aturan sebelum menyalin untuk menghindari masalah.

Mengapa manajemen panas penting dalam PCB tablet?

Panas dapat merusak komponen dan menurunkan kinerja. Kontrol panas yang baik menjaga PCB tetap berfungsi dengan baik. Alat seperti via termal dan heat sink membantu mengelola panas.

Alat apa yang penting untuk desain PCB?

Anda memerlukan perangkat lunak seperti Altium Designer atau Cadence Allegro untuk perencanaan dan pengujian. Alat seperti osiloskop dan alat analisis membantu menyempurnakan desain Anda.
