Diseño y fabricación de un terminal POS inteligente

De una página en blanco a 50,000 unidades desplegadas: en 14 meses.

ProductoTerminal POS inteligente Android portátil
DivisiónWonderfulPCB — Ingeniería de productos
<b></b><b></b>ID, Hardware, PCB, DFM, Control de calidad, Producción en masa
EstadoImplementado comercialmente: 3 mercados

1. Resumen Ejecutivo

50,000 unidades. Tres mercados. PCI-PTS 6.x se aprobó en la primera presentación. Ahí fue donde terminó el proyecto de terminal TPV inteligente, pero el punto de partida fue considerablemente más complicado.

WonderfulPCB se incorporó como socio de ingeniería integral, no solo como fabricante de placas. El alcance abarcó todo: investigación de mercado, diseño industrial, arquitectura de hardware, Diseño de PCBOptimización de DFM, pruebas de fiabilidad y producción en masa. ¿El producto? Un terminal POS Android portátil con pantalla táctil de 5.5 pulgadas, impresora térmica de 58 mm, chip EMV y lector de tarjetas NFC, batería de 5,200 mAh y protección IP54, todo en un chasis de menos de 380 gramos.

El cliente era una empresa de tecnología financiera que implementaba soluciones para comercios minoristas y personal de restaurantes en el Sudeste Asiático, el Sur de Asia y África Subsahariana. Su propuesta era simple: construir algo que funcionara todo el día, resistiera caídas, procesara pagos de forma segura y no costara una fortuna. Determinar qué significaba esto en términos de ingeniería llevó 14 meses.

Resultados y Beneficios  • Primer lote: 50 000 unidades enviadas según lo previsto • Velocidad de transacción: 32 % más rápida que los dispositivos de referencia de la competencia • PCI-PTS 6.x: aprobado en la primera presentación (poco común para un dispositivo nuevo) • Tasa de devolución de campo: 1.1 % frente al 3.8 % del promedio de la industria • Costo de la lista de materiales: 17 % por debajo de la estimación de diseño inicial después del DFM • Cabezal de impresora térmica: validado con una vida útil de 80 km, superando el requisito de 50 km
Resultados clave del terminal TPV inteligente

2. ¿Qué fallaba realmente en los dispositivos existentes?

Antes de abordar un esquema, el equipo invirtió tiempo en el campo. Entornos minoristas reales. Operadores reales. Se compraron siete terminales TPV de la competencia, se desmontaron y se entregaron a personal de comercios reales para realizar pruebas durante dos semanas. Los comentarios fueron consistentes y contundentes.

¿Quién estaba usando estas cosas?

Los usuarios finales no eran oficinistas. Eran personal de restaurante que se desplazaba entre mesas, vendedores de mercado que trabajaban al aire libre bajo la luz solar directa y repartidores que usaban 4G porque la banda ancha fija no estaba disponible o era poco fiable. Lo que compartían era tolerancia cero ante un dispositivo que los ralentizara o dejara de funcionar a mitad del turno.

Los verdaderos problemas

Las baterías se agotaron antes de que terminara el turno. La mayoría de los dispositivos de la competencia enviaban celdas de 3,000 a 3,600 mAh y se ralentizaban considerablemente con el LTE y la impresora funcionando simultáneamente. Para la sexta hora, los operadores buscaban enchufes.

La visibilidad de la pantalla en exteriores era deficiente. El brillo de la pantalla alcanzó un máximo de unos 400 nits en la mayoría de los dispositivos probados, lo que la hacía prácticamente ilegible en condiciones de luz solar. Los fabricantes de móviles se quejaron constantemente de esto.

• La tecnología NFC no era fiable. En tres de los siete dispositivos, el pago sin contacto fallaba al menos uno de cada diez intentos. La causa principal, como revelaron los desmontajes, era la ubicación de la antena cerca de un blindaje metálico. Nadie la había solucionado.

La durabilidad era una ilusión. Chasis de plástico de una sola pared, refuerzos internos mínimos y frágiles refuerzos en los puertos. La mayoría de las unidades presentaban desgaste estructural a los seis meses de uso diario.

• Las certificaciones de seguridad estaban desactualizadas o no existían. PCI-PTS 6.x había sido el estándar durante un tiempo, pero varios dispositivos aún funcionaban con certificaciones antiguas, lo que suponía una verdadera desventaja para los bancos adquirentes.

Los dispositivos premium de las grandes marcas estaban bien diseñados, pero su precio estaba completamente fuera del alcance del mercado de las pymes. Los dispositivos económicos solo cubrían el vacío nominalmente. La postura de WonderfulPCB era clara: fabricar algo que perteneciera al segmento de ingeniería premium, pero a un precio medio. No un dispositivo de compromiso. Un dispositivo con un diseño adecuado.

3. Diseño industrial: cómo debía sentirse un terminal POS inteligente

El diseño se podría resumir en una sola frase: debe desaparecer en la mano. El operador nunca debe pensar en el dispositivo, solo en la transacción.

Las decisiones sobre el formato que realmente importaron

Se generaron once direcciones conceptuales. Tras tres rondas de revisión por parte de las partes interesadas y pruebas con maquetas de espuma, el equipo tenía una dirección clara: esquinas ligeramente redondeadas, una zona de agarre pronunciada para la palma en la parte inferior trasera y una pantalla inclinada 12 grados hacia adelante desde la vertical.

¿Por qué 12 grados específicamente? Pruebas empíricas. Con ese ángulo, el deslumbramiento de la iluminación fluorescente superior (la fuente de luz predominante en comercios y restaurantes) se redujo aproximadamente un 40 % en comparación con un diseño de pantalla plana. La pantalla permaneció completamente legible desde el lado del cliente. Cualquier ángulo más pronunciado comenzó a limitar el ángulo de visión del operador. Cualquier ángulo inferior dejó el problema del deslumbramiento sin resolver.

La impresora se ubicaba en la parte superior del dispositivo, con una ranura de salida trasera y una tapa con resorte. Durante las pruebas del prototipo, una observación cambió por completo el mecanismo de la tapa: los operadores apoyaban el dispositivo sobre una superficie al abrir un recibo. Por lo tanto, se rediseñó la tapa para que se pudiera cargar con una sola mano mientras el dispositivo estaba en posición horizontal. Un pequeño detalle. Ahorro de tiempo considerable durante las horas punta.

La zona de toque NFC: un detalle que siempre se subestima

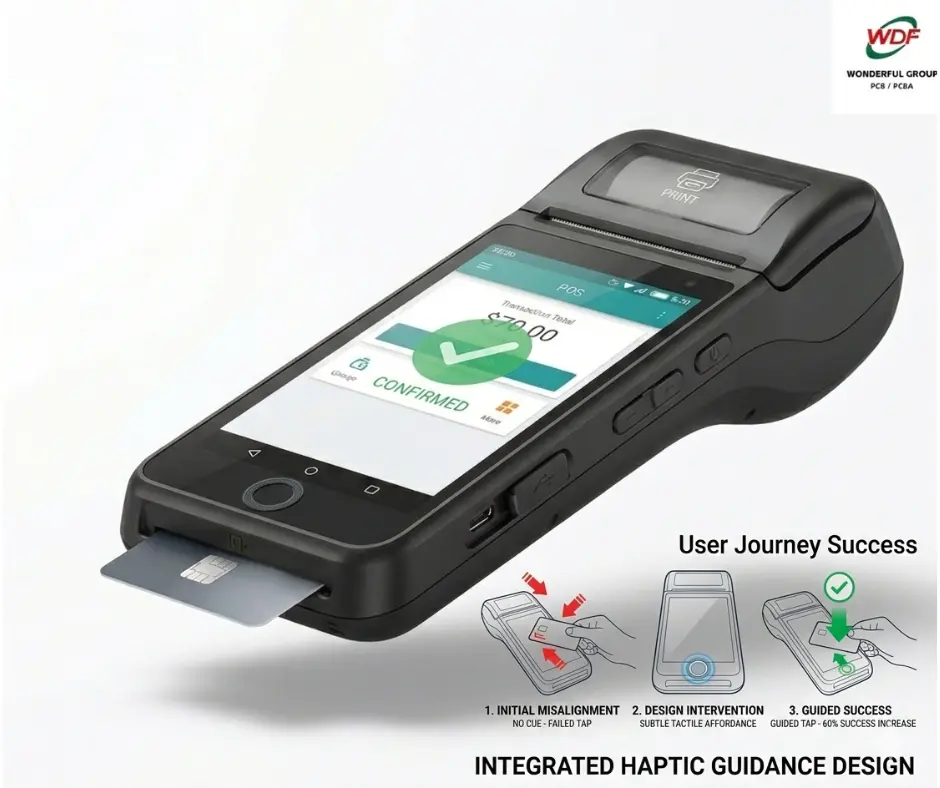

Zona de contacto NFC en terminal TPV

La mayoría de los terminales TPV inteligentes de la gama de productos probados contaban con una zona NFC sin marcar. Si los clientes tocaban ligeramente el área incorrecta, no ocurría nada y el operador tenía que intervenir. Las pruebas con los primeros prototipos demostraron que un sutil anillo en relieve en la parte frontal, debajo de la pantalla, reducía los intentos fallidos de toque en más del 60 %. Era solo una señal física. Sin necesidad de software.

CMF — Materiales y acabados

El chasis exterior utilizaba una mezcla de PC/ABS con un revestimiento mate suave al tacto en las superficies de agarre y semibrillante en la cara frontal. La textura mate cumplía dos funciones: un agarre seguro cuando las manos del operador estaban húmedas o grasientas (muy común en la restauración) y la ocultación de pequeños arañazos superficiales que se acumulan rápidamente con el uso comercial diario.

El color principal, Midnight Slate, se validó mediante una encuesta a comerciantes, donde el 84 % lo calificó como "profesional y confiable", en comparación con el blanco brillante o los esquemas de colores primarios comunes en dispositivos económicos. Se desarrolló un blanco ártico secundario para clientes del sector hotelero.

4. Hardware para terminal POS inteligente

Elegir el procesador adecuado

Se evaluaron seis plataformas SoC durante tres semanas. La selección se basó en tres factores: criptografía acelerada por hardware (imprescindible para la conformidad con PCI), eficiencia energética bajo carga sostenida multinúcleo y la profundidad del paquete de soporte de placa del proveedor para la actualización del firmware.

La Qualcomm Snapdragon QM215 Ganó. Procesador Cortex-A53 de cuatro núcleos a 1.3 GHz, GPU Adreno 308 y, lo más importante, motores de aceleración por hardware AES-256 y SHA-256 integrados. En una prueba de rendimiento con 200 transacciones consecutivas de chips EMV, mantuvo un rendimiento óptimo sin limitación térmica. Tres de los seis competidores evaluados experimentaron una limitación notable en la misma prueba.

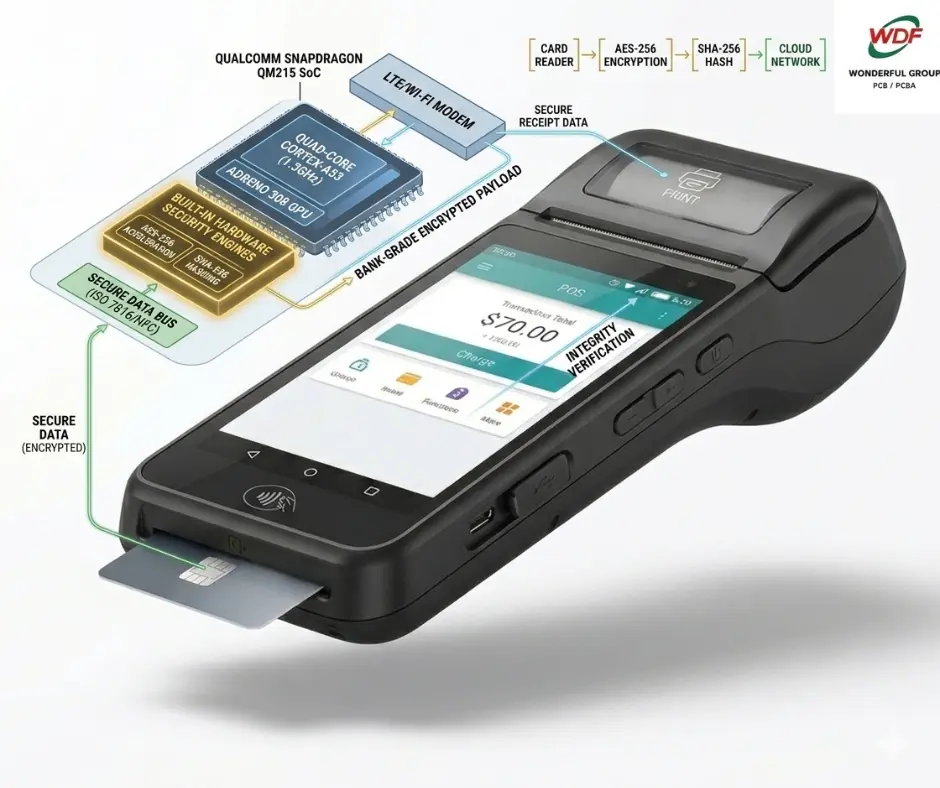

Especificaciones de hardware en terminales POS portátiles

2 GB de RAM LPDDR3 y 16 GB de eMMC 5.1 completaban la pila de cómputo. Modesto para los estándares de un smartphone, pero era un terminal de pago. De tamaño adecuado para la función, no demasiado grande para fines de marketing.

Arquitectura de seguridad: integrada, no añadida

La conformidad con PCI-PTS 6.x no es una función de software que se añade al final. Conforma todo el diseño del hardware desde el primer día. El subsistema de seguridad se ejecutaba en un circuito integrado controlador de seguridad dedicado, completamente independiente del procesador de aplicaciones. El sistema operativo Android no tenía visión de las operaciones de este chip, ni por arquitectura, ni por política.

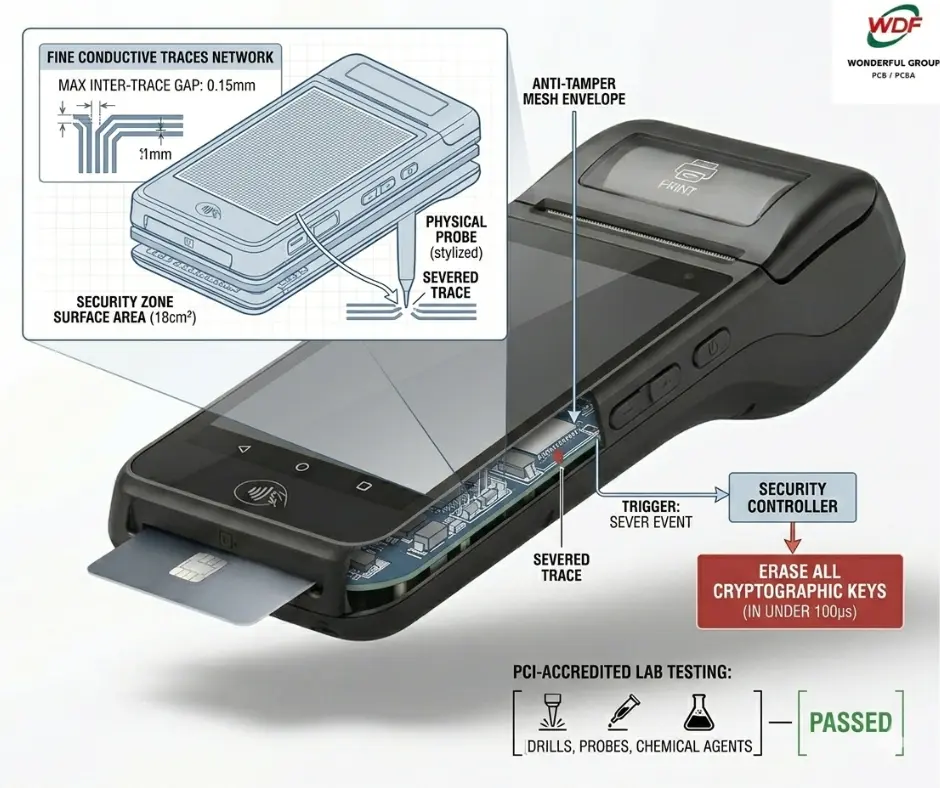

Arquitectura de seguridad de terminales TPV

La malla antimanipulación fue una de las tareas más exigentes del diseño de la PCB de un terminal POS inteligente. Una red de finas pistas conductoras debía cubrir toda la zona de seguridad de 18 cm² con una separación máxima entre pistas de 0.15 mm. Cualquier sonda física insertada entre esas pistas cortaba al menos una, lo que provocaba que el controlador de seguridad borrara todas las claves criptográficas en menos de 100 microsegundos. Este mecanismo se probó en un laboratorio acreditado por PCI utilizando sondas, taladros y agentes químicos. Superó todas las pruebas.

ARM TrustZone gestionaba el límite de la capa de aplicación. Los procesos de pago (manejo de tokens NFC, ejecución del kernel EMV, procesamiento de datos de tarjetas) se ejecutaban exclusivamente dentro del Entorno de Ejecución de Confianza, aislados de cualquier actividad en Android. ¿Una aplicación maliciosa instalada en Android? No tendría acceso a los datos de pago, independientemente de los permisos que solicitara.

Antena NFC: el problema que nadie vio venir

La antena NFC original era un bucle rectangular de una sola vuelta impreso en la placa de circuito impreso principal. Las pruebas de laboratorio mostraron un rendimiento de detección deficiente. El escaneo de campo cercano identificó la causa: el núcleo ferromagnético del motor de la impresora inducía corrientes parásitas en el bucle de la antena, lo que reducía la intensidad de campo efectiva en aproximadamente un 35 %.

La solución combinó dos cambios. La antena se trasladó a una placa de circuito impreso flexible laminada en la cara interna de la cubierta frontal del chasis, lejos del entorno de interferencia de la placa base. Se adhirió una lámina de ferrita personalizada detrás, dirigiendo el flujo magnético hacia la zona de derivación. Tras estos cambios, el alcance de detección promedio alcanzó los 4.2 cm, superando el requisito de 4 cm con margen de sobra.

Transferencia térmica

El SoC QM215 tiene una temperatura máxima de unión de 85 °C. El cabezal de la impresora térmica alcanza entre 70 y 80 °C durante la impresión continua. El funcionamiento simultáneo de ambos componentes, algo habitual en un restaurante concurrido, requirió una planificación cuidadosa.

La simulación térmica de elementos finitos identificó una zona de acumulación de calor en la parte superior central del interior del chasis, donde ambas fuentes de calor se superponían en las peores condiciones. La solución empleó tres componentes: un disipador térmico de grafito adherido al encapsulado del SoC, un acoplamiento de almohadilla de elastómero termoconductor que se extiende a la pared del chasis (utilizando este como disipador pasivo) y un soporte de polímero de baja conductividad que aísla la impresora de la zona térmica del SoC. En las peores condiciones de carga, la temperatura de la unión del SoC se mantuvo por debajo de los 72 °C, un margen de 13 °C respecto al límite.

5. Tres problemas de ingeniería de los que vale la pena hablar

El problema del grosor de la batería

Las especificaciones de diseño industrial establecían un grosor máximo de 22 mm para la zona de agarre. El consumo de energía para una jornada completa de 8 horas exigía al menos 5,000 mAh. Una batería de bolsillo estándar de 5,000 mAh habría ampliado el dispositivo hasta los 26 mm. Cuatro milímetros no parecen mucho, pero en un dispositivo portátil usado durante ocho horas seguidas, esos cuatro milímetros marcan la diferencia entre la comodidad y la fatiga.

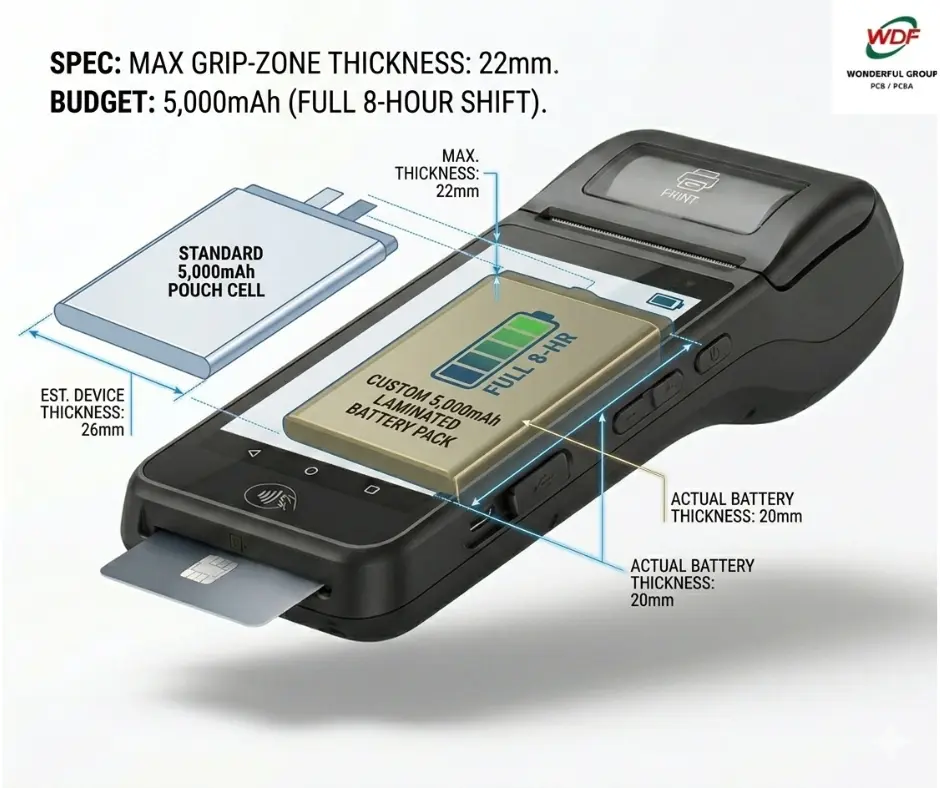

Dibujo del grosor de la batería en un terminal portátil

Tres cosas tuvieron que ocurrir simultáneamente para cerrar esa brecha. Doce componentes de densidad media de la placa base se trasladaron a los tamaños de encapsulado 0201 y 01005, recuperando aproximadamente 4 cm² de superficie de la placa para la bandeja de la batería. Se desarrolló una celda de bolsa personalizada con una geometría más ancha y plana que la estándar, alcanzando los 5,200 mAh con tan solo 4.9 mm de grosor. Y la estructura de la PCB se rediseñó de 6 a 8 capas, reduciendo el espacio ocupado por la placa en un 8 % y liberando volumen interno adicional. Ningún cambio por sí solo fue suficiente. Los tres juntos lo fueron.

La malla antimanipulación frente a la integridad de la señal

El enrutamiento de la malla de seguridad requerida por PCI (pistas conductoras finas con una separación máxima de 0.15 mm en 18 cm²) en una placa de circuito impreso que también transportaba señales digitales de alta velocidad y conexiones de RF generó un verdadero problema. La malla actuaba como una superficie de acoplamiento EMI no intencionada y degradaba el rendimiento de la antena NFC y las líneas de comunicación seguras de los circuitos integrados en los primeros diseños.

La resolución consistía en una capa de PCB dedicada exclusivamente a la malla, separada de las capas de señal por planos de referencia sólidos en las capas 4 y 6. La malla se enrutó como un patrón serpenteante en lugar de una cuadrícula, lo que redujo el acoplamiento capacitivo con las capas adyacentes en aproximadamente un 40 %, manteniendo al mismo tiempo la densidad de cobertura física requerida por PCI. Se repitieron las simulaciones de integridad de señal después de cada revisión hasta que todas las métricas se borraron simultáneamente.

El problema de la vibración de la impresora

Durante la construcción del primer prototipo funcional de terminal POS inteligente, los operadores describieron la sensación de imprimir como "barata" y "alarmante". El motor paso a paso de la impresora térmica generaba una vibración característica de aproximadamente 145 Hz, justo en el límite de la frecuencia de resonancia del sustrato flexible de la placa de circuito impreso (PCB) de la antena NFC. El análisis dinámico confirmó un acoplamiento de resonancia entre 140 Hz y 160 Hz. Si no se solucionaba, este acoplamiento podía provocar fallos intermitentes de la NFC en campo.

Se diseñó un soporte de silicona amortiguador de vibraciones personalizado para el ensamblaje de la impresora, que se probó en cinco prototipos físicos. Cada versión se midió en un dispositivo con instrumentación de acelerómetro. La geometría final logró un aislamiento de vibraciones del 78 % a 145 Hz, por debajo del umbral de percepción táctil del operador y lo suficientemente lejos del sustrato flexible NFC como para eliminar por completo el acoplamiento de resonancia.

6. Fabricación y control de calidad de terminales POS inteligentes

Prototipado en cuatro etapas

El proyecto se desarrolló a través de cuatro etapas de prototipo definidas, cada una con criterios de entrada y salida. Ninguna etapa podía saltarse. Esta estructura permitió al equipo detectar el problema de interferencia de NFC y la resonancia de la impresora durante la prueba de transmisión electrónica (EVT), en lugar de después de invertir en herramientas.

Appearance Models utilizó impresión 3D SLA para validar la ergonomía y el CMF antes de invertir en herramientas. Los comentarios del operador en esta etapa movieron el botón de encendido 3 mm hacia arriba y aumentaron el radio de curvatura de la empuñadura en 1.5 mm. La Prueba de Validación de Ingeniería (EVT) utilizó carcasas mecanizadas por CNC y placas fabricadas a mano, eléctricamente funcionales, pero no representativas de la producción. La Prueba de Validación de Diseño (DVT) utilizó moldeo por inyección de primera inyección y PCB de producción. Las tres certificaciones (EMV L1, L2 y PCI-PTS 6.x) se presentaron en unidades DVT y se aprobaron sin una segunda presentación. La Prueba de Validación de Producción (PVT) fabricó 500 unidades en la línea de producción completa, que se distribuyeron a los comerciantes beta durante 45 días. No se observaron problemas que impidieran la producción en masa.

DFM — Lo que realmente cambió

El diseño original del EVT utilizaba siete arneses de cables para conectar la placa de circuito impreso principal a todo lo demás: pantalla, pantalla táctil, impresora, NFC, cámara y lector de tarjetas. El ensamblaje de estos arneses representaba el 23 % del tiempo de ciclo manual y era la principal causa de defectos de ensamblaje: cables mal enrutados, conductores pinzados y conectores mal colocados.

Cinco de los siete componentes se reemplazaron con circuitos impresos flexibles y conectores ZIF. Los dos restantes (batería y antena NFC) requerían geometrías de impedancia controlada que un FPC estándar no podía lograr. Este cambio redujo el tiempo del ciclo de ensamblaje interno en un 31 % y los defectos relacionados con el cable en un 88 %, medidos en la construcción PVT en comparación con la EVT. El número de tornillos se redujo de 14 a 9 gracias a los ajustes a presión en la tapa de la batería y la puerta de la impresora.

Resultados de pruebas de confiabilidad

PruebaResultado / Requisito
Caída: 1.5 m, 6 carasCero fallos de PCBA o pantalla en 30 unidades de prueba en hormigón armado
Vida útil del toque de la pantalla táctil1,000,000 de toques con una fuerza de 500 g: sensibilidad táctil dentro del 2 % del valor inicial
Cabezal de impresora térmicaDocumento de 80 km validado: supera el requisito mínimo de 50 km
ESD — contacto/aireContacto de +/-8 kV, aire de +/-15 kV según IEC 61000-4-2: sin reinicios ni errores de datos
Tumble — más de 300 rondasTambor giratorio equivalente a 0.5 m: sin fallos funcionales, desgaste cosmético dentro de las especificaciones
ClimaFuncionamiento entre -10 °C y +50 °C: sin hinchazón de la batería ni empañamiento de la pantalla
IP54Salpicaduras de polvo y agua según IEC 60529: cero entrada en la PCBA después de la prueba

7. Especificaciones del producto final

ProcesadorQualcomm Snapdragon QM215, cuatro núcleos a 1.3 GHz Cortex-A53
Salud Cerebral2 GB de RAM LPDDR3 / 16 GB de eMMC 5.1
MostrarPantalla LCD IPS de 5.5 pulgadas, 600 nits, 1280×720, unión óptica
Impresora58 mm térmico, 80 mm/s, vida útil del cabezal de 80 km validada
Batería Bolsa personalizada de 5,200 mAh, carga rápida de 18 W, más de 8 horas de funcionamiento
SeguridadControlador de seguridad dedicado, malla antimanipulación, ARM TrustZone TEE
PagoBanda magnética, chip EMV L1+L2, NFC sin contacto L1, escaneo QR
Celular4G LTE Cat-4 + Cat-M1/NB-IoT
Wi-Fi / BluetoothWi-Fi 5 802.11ac, MIMO 2×2 / Bluetooth 5.0 + BLE
OSAndroid 11, certificado por GMS, TrustZone TEE
Dimensiones180 x 76 x 22 mm (zona de agarre), 378 g con batería
Protección:IP54, validado para caídas desde 1.5 m, IK08
CertificacionesPCI-PTS 6.x, EMV L1+L2, GMS, FCC, CE, RoHS 3.0

8. ¿Qué sucedió después del despliegue?

Los primeros 90 días de datos de campo del terminal POS inteligente revelaron la realidad. Las tasas de aprobación de transacciones promediaron el 99.2 % en todos los métodos de pago; el punto de referencia del sector para este tipo de dispositivo ronda el 97.4 %. Esa diferencia de 1.8 puntos, por pequeña que parezca, se tradujo directamente en menos pagos fallidos, menos fricción para los comerciantes y una protección de ingresos mensurable para los socios implementadores del cliente.

Las tasas de retorno de campo fueron del 1.1 %, frente al 3.8 % de promedio del sector. El cliente atribuyó esto directamente a la protección IP54 y al trabajo de resistencia a caídas, los dos tipos de fallo que habían dominado sus colas de garantía con el hardware anterior. La reducción del 28 % en las llamadas de servicio de campo durante esos primeros 90 días no sorprendió al equipo de ingeniería. Era el resultado esperado al considerar la durabilidad como una limitación de diseño, en lugar de una consideración posterior.

La satisfacción del operador del comercio obtuvo una puntuación de 4.6 sobre 5.0. Los tres atributos mejor valorados: duración de la batería, legibilidad de la pantalla y velocidad de impresión. Estos tres fueron precisamente los puntos débiles que la investigación había detectado antes de dibujar un solo esquema. Esta coincidencia entre el planteamiento original del problema y la opinión final del usuario es lo más cercano a la validación que un equipo de ingeniería puede lograr.

Que viene despues

La plataforma se diseñó pensando en futuras iteraciones. Hay un espacio vacío en la PCB para un elemento seguro secundario, reservado para la emulación de tarjetas host y aplicaciones de pago en tránsito; no es necesario rediseñar la placa cuando se requiere esta función. El QM215 admite la inferencia de aprendizaje automático (ML) en el dispositivo, que actualmente no se utiliza, pero está disponible para la futura detección de fraude en el borde o el reconocimiento de inventario basado en cámaras.

Ya existe una variante biométrica en DVT. El módulo de impresión se está reemplazando por un conjunto que combina un sensor de huellas dactilares y una impresora de recibos compacta. El chasis, la arquitectura de la PCB, las certificaciones y el proceso de producción de la primera generación se mantienen. Esto es lo que significa el diseño modular en la práctica.

9. Conclusión

Lo que hizo que este proyecto funcionara no fue un único avance de ingeniería. Fue la decisión de abordar la seguridad, la durabilidad, la ergonomía y la viabilidad de fabricación como restricciones simultáneas desde el primer día, no como una lista de verificación secuencial que cada equipo pasa al siguiente.

El problema del grosor de la batería requirió que la ingeniería mecánica, electrónica y de componentes trabajaran simultáneamente. La malla antimanipulación requería que el diseño de la PCB y la integridad de la señal funcionaran como un solo problema, no dos. La vibración de la impresora era un problema mecánico con consecuencias de radiofrecuencia. Todos los problemas complejos de este proyecto trascendieron las fronteras disciplinarias. El equipo se estructuró para trabajar más allá de esas fronteras en lugar de ceder el paso.

50,000 unidades en campo. Una tasa de retorno del 1.1 %. PCI-PTS 6.x al primer intento. Estos resultados no son el resultado de una ingeniería adecuada. Son el resultado de un proceso de ingeniería honesto en cuanto a las compensaciones desde el principio, disciplinado en la validación y genuinamente integrado en cada función que da forma al producto final.

WonderfulPCB: Diseñando el futuro del hardware de pago
