স্মার্ট পিওএস টার্মিনাল ডিজাইন এবং ম্যানুফ্যাকচারিং: একটি টেকনিক্যাল কেস স্টাডি Wonderful PCB

নির্বাহী সারসংক্ষেপ

Wonderful PCB একটি পেমেন্ট কোম্পানির সাথে কাজ করে একটি নতুন হ্যান্ডহেল্ড স্মার্ট POS তৈরি করেছি। পুরানো স্মার্ট POS গুলিতে তিনটি বড় সমস্যা ছিল: ব্যাটারি খুব দ্রুত মারা যায়, নিরাপত্তা দুর্বল ছিল এবং বাইরে স্ক্রিনগুলি পড়া কঠিন ছিল। আমাদের নতুন স্মার্ট POS এই সমস্ত সমস্যা সমাধান করেছে। ব্যাটারি এখন চার্জ ছাড়াই ১৮ ঘন্টা কাজ করে। মেশিনটি কঠোর নিরাপত্তা পরীক্ষায় উত্তীর্ণ হয়েছে। এটি জল এবং ধুলো সহ্য করতে পারে। কোম্পানিটি আট মাসে ৫০,০০০ মেশিন বিক্রি করেছে।

বাজার গবেষণা এবং সমস্যা সনাক্তকরণ

এই মেশিনটি কে ব্যবহার করে

তিন ধরণের মানুষ এই স্মার্ট পিওএস ব্যবহার করেন। প্রথমত, যারা বাইরে খাবার বিক্রি করেন তাদের এটির প্রয়োজন হয়। তারা প্রতিদিন ১২ ঘন্টা কাজ করেন। দ্বিতীয়ত, দোকানের ক্যাশিয়াররা এটি ব্যবহার করেন। তারা প্রতিদিন ২০০ টিরও বেশি পেমেন্ট প্রক্রিয়া করেন। তৃতীয়ত, যারা বাইরে জিনিসপত্র মেরামত করেন তাদের এটির প্রয়োজন হয়। তাদের একটি শক্তিশালী মেশিনের প্রয়োজন যা বাইরে কাজ করে।

পুরাতন মেশিনগুলির কী সমস্যা ছিল?

ব্যবহারকারীরা কতবার ব্যাটারি লাইফ নিয়ে অভিযোগ করেন? গবেষণায় দেখা গেছে যে ১০০ জন মোবাইল বিক্রেতার মধ্যে ৬৭ জন বলেছেন যে তাদের ব্যাটারি কাজের সময় নষ্ট হয়ে যায়। পুরানো স্মার্ট POS খুব দ্রুত ব্যাটারি শক্তি ব্যবহার করে। এর কারণ হল খারাপ তাপ নিয়ন্ত্রণ এবং অবিরাম ইন্টারনেট সংযোগ। অনেক বিক্রেতাকে কাজের সময় তাদের মেশিন চার্জ করতে হয়। এর ফলে তাদের ব্যবসা বন্ধ হয়ে যায় এবং তারা অর্থ হারাতে থাকে।

পুরাতন স্মার্ট পিওএস অনেক বড় এবং ভারী। এই মেশিনগুলি ধরে রাখা ক্যাশিয়ারদের হাত ক্লান্ত হয়ে পড়ে। ৪ থেকে ৬ ঘন্টা কাজ করার পরে তাদের হাত ব্যথা করে। বেশিরভাগ স্মার্ট পিওএসের ওজন ৩২০ থেকে ৩৮০ গ্রামের মধ্যে হয়। সারাদিন মেশিন বহনকারী মোবাইল বিক্রেতারা এই ওজনকে খুব ক্লান্তিকর বলে মনে করেন।

বাইরের স্ক্রিনগুলো পড়া কঠিন। সাধারণ স্ক্রিনগুলোতে ৩০০ থেকে ৪০০ নিট উজ্জ্বলতা থাকে। যখন সরাসরি স্ক্রিনের উপর সূর্যের আলো পড়ে তখন এটি যথেষ্ট নয়। বিক্রেতাদের ছায়া খুঁজে বের করতে হয় অথবা হাত দিয়ে স্ক্রিনটি আটকাতে হয়। এর ফলে পেমেন্ট ধীর হয়ে যায়। রেস্তোরাঁর সার্ভার যারা ভেতরে এবং বাইরে উভয় জায়গায় কাজ করে তারা সময় নষ্ট করে কারণ স্ক্রিনটি পড়া কঠিন।

সাধারণ নিরাপত্তা উদ্বেগগুলি কী কী? অনেক স্মার্ট পিওএস হ্যাক হয়েছে। এর ফলে লক্ষ লক্ষ গ্রাহক অর্থ হারিয়েছেন। পুরনো মেশিনগুলি কার্ডের তথ্য ভালোভাবে সুরক্ষিত করে না। তারা পুরনো নিরাপত্তা পদ্ধতি ব্যবহার করে যা বর্তমান নিয়ম মেনে চলে না। ছোট ব্যবসাগুলিতে আরও সমস্যা হয় কারণ নিরাপত্তা পরীক্ষায় অনেক টাকা খরচ হয়।

এই মেশিনটি কীভাবে আলাদা

আমরা বাজারের অন্যান্য স্মার্ট POS গুলোও দেখেছি। বড় ব্র্যান্ডের দামি মেশিনগুলোর নিরাপত্তা ভালো। কিন্তু এগুলোর প্রতিটির দাম ৪০০ থেকে ৬০০ ডলার। ছোট বিক্রেতারা এগুলো কিনতে পারেন না। সস্তা মেশিনের দাম ১৫০ থেকে ২০০ ডলার। কিন্তু এই সস্তা মেশিনগুলোর মান খারাপ। প্রিন্টারটি খারাপ এবং ব্যাটারি ছোট। মাঝারি দামের কোনও মেশিনেই ভালো নিরাপত্তা এবং ভালো বৈশিষ্ট্য দুটোই ছিল না। এই শূন্যস্থান আমরা পূরণ করেছি।

শিল্প নকশা এবং ব্যবহারকারীর অভিজ্ঞতা

আমাদের ডিজাইন আইডিয়া

Wonderful PCB এই নকশার জন্য ফাংশনাল মিনিমালিজম ব্যবহার করা হয়েছে। এর অর্থ হল আমরা কেবল গুরুত্বপূর্ণ বৈশিষ্ট্যগুলিই রাখি। আমরা অপ্রয়োজনীয় জিনিসগুলি সরিয়ে ফেলি। এটি ক্যাশিয়ারদের ব্যস্ত সময়ে দ্রুত কাজ করতে সাহায্য করে। তারা বিভ্রান্ত হয় না। পরিষ্কার লাইন এবং সহজ বোতামের অবস্থান মানুষকে প্রশিক্ষণ ছাড়াই মেশিনটি ব্যবহার করতে সহায়তা করে।

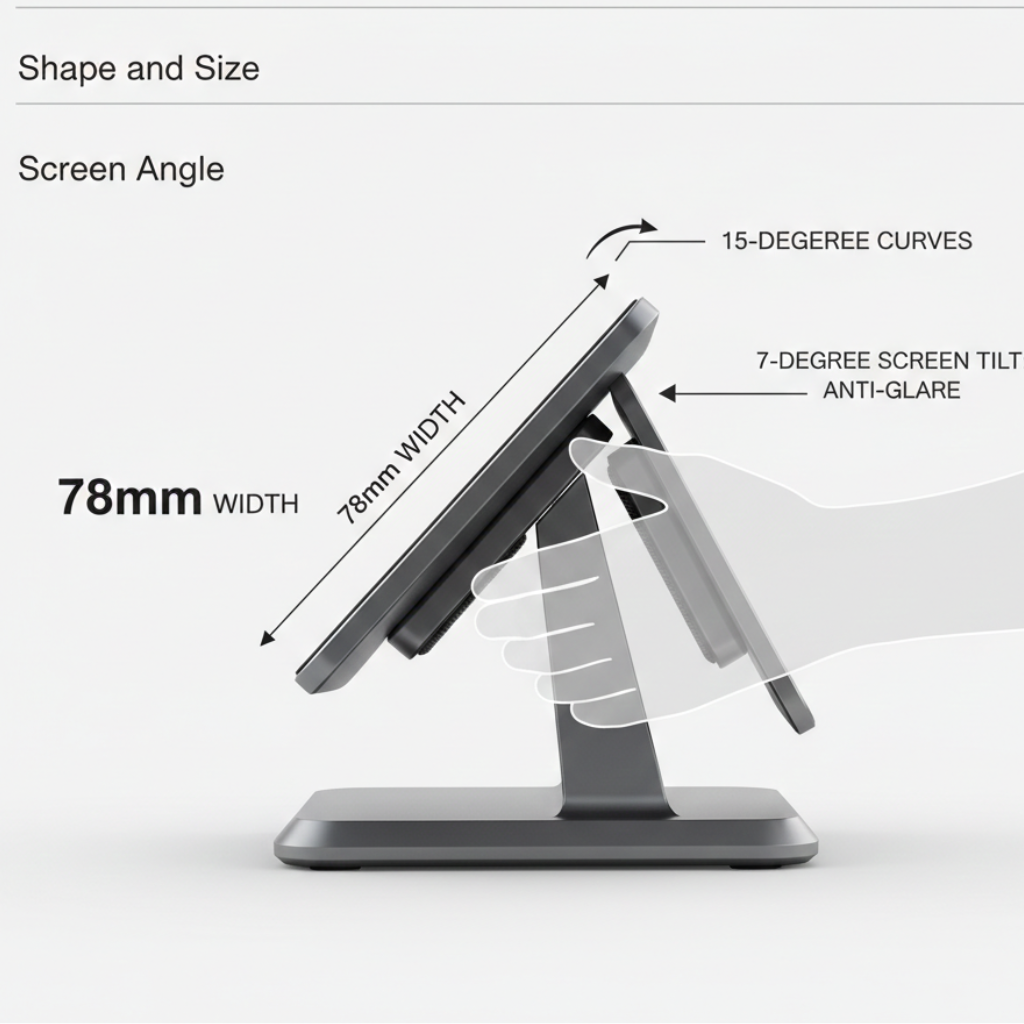

আকৃতি এবং আকার

আমাদের দল বিভিন্ন জায়গায় ৪৫ জন দোকান কর্মীর উপর গবেষণা করেছে। আমরা জানতে চেয়েছিলাম হাতে কোনটা আরামদায়ক। আমরা শিখেছি যে মেশিনের প্রস্থ ৭৮ মিমি হওয়া উচিত। এই আকার বড় এবং ছোট উভয় হাতেই মাপসই হয়। মেশিনটি উভয় দিকেই ১৫ ডিগ্রি বাঁকানো থাকে। এটি হাতের তালুতে সমানভাবে ওজন ছড়িয়ে দেয়।

স্ক্রিন অ্যাঙ্গেল কেন গুরুত্বপূর্ণ? স্বাভাবিকভাবে ধরে রাখলে স্ক্রিনটি ৭ ডিগ্রি হেলে যায়। এই কোণটি ৪০ শতাংশ ঝিলিক কমিয়ে দেয়। ঝিলিক মানে হলো আলোর প্রতিফলন যা স্ক্রিনটি দেখতে কঠিন করে তোলে। ব্যবহারকারীদের মেশিনটি ধরে রাখার ধরণ পরিবর্তন করার প্রয়োজন নেই। পরীক্ষায় দেখা গেছে যে ক্যাশিয়াররা এই স্ক্রিন কোণ ব্যবহার করে ১২ শতাংশ দ্রুত কাজ করে।

এই গ্রিপটিতে মেডিকেল-গ্রেড সিলিকন ব্যবহার করা হয়েছে। এই উপাদানটিতে ছোট ছোট খাড়া অংশ রয়েছে যা ঘর্ষণ বৃদ্ধি করে। ঘর্ষণ মানে এটি পিছলে যায় না। হাত ঘামলেও পৃষ্ঠটি ভালভাবে কাজ করে। আমরা অনেকবার মেশিনটি ফেলে দিয়ে পরীক্ষা করেছি। গ্রিপটি মেশিনটিকে হাত থেকে পিছলে যেতে বাধা দেয়।

হাউ এভরিথিং ওয়ার্কস টুগেদার

প্রিন্টার, কার্ড রিডার এবং কার্ড স্লট সবই সামনের দিকে। এর ফলে ক্যাশিয়াররা মেশিনটি না ঘুরিয়েই পেমেন্ট সম্পন্ন করতে পারবেন। ৫৮ মিমি প্রিন্টারটি স্ক্রিনের নিচে থাকে। এটি একটি মসৃণ প্রবাহ তৈরি করে। গ্রাহক পেমেন্টের বিবরণ দেখেন, কার্ডে ট্যাপ করেন এবং একটি রসিদ পান। ক্যাশিয়ার হাতের অবস্থান পরিবর্তন করেন না।

QR কোড স্ক্যানারটি উপরের অংশে তৈরি করা হয়েছে। এটিতে অটোফোকাস সহ একটি 5-মেগাপিক্সেল ক্যামেরা ব্যবহার করা হয়েছে। এই অবস্থানটি ব্যবহারকারীদের স্ক্রিন ব্লক না করেই কোড স্ক্যান করতে দেয়। পরীক্ষায় দেখা গেছে যে লোকেরা 1.2 সেকেন্ডেরও কম সময়ে কোড স্ক্যান করতে পারে। এটি নিয়মিত বারকোড স্ক্যানারের মতোই দ্রুত।

হার্ডওয়্যার ইঞ্জিনিয়ারিং এবং কারিগরি স্পেসিফিকেশন

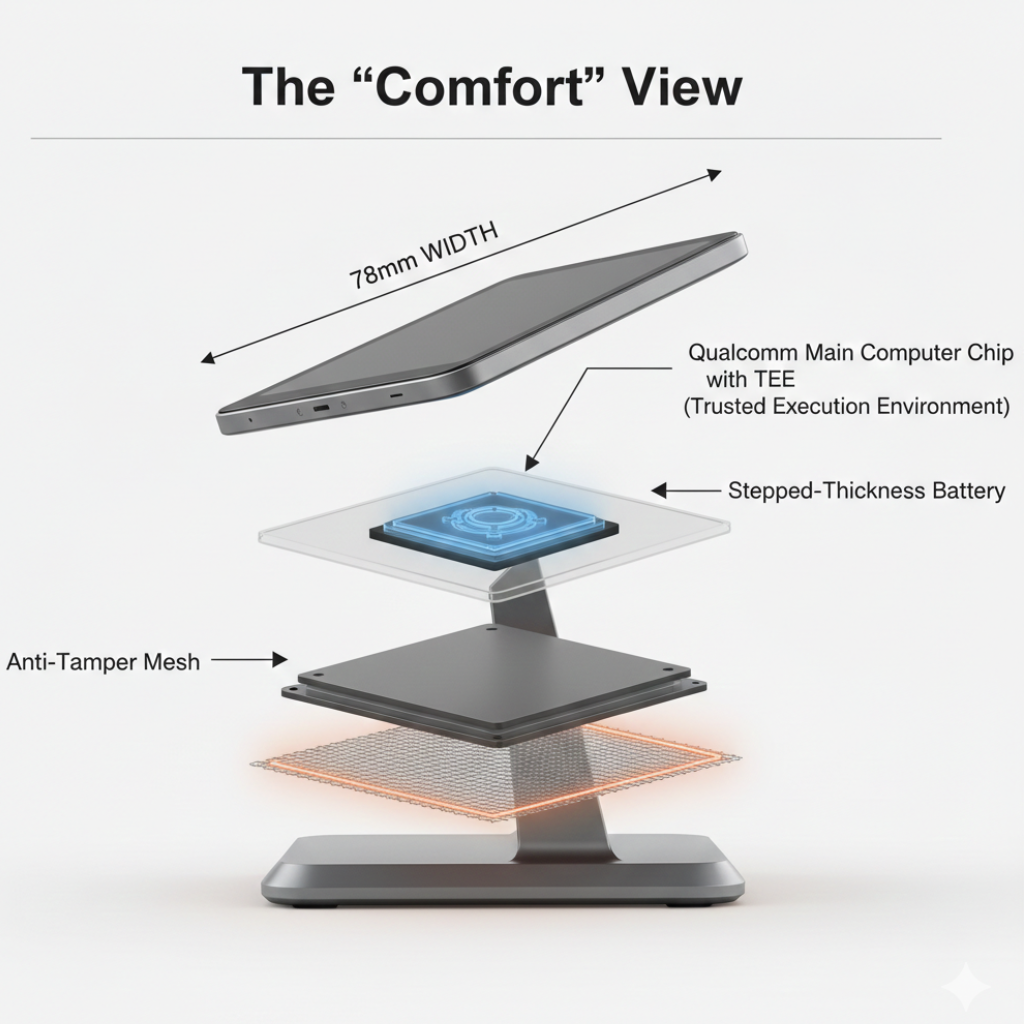

প্রধান কম্পিউটার চিপ

কোন প্রসেসর সবচেয়ে ভালো? Wonderful PCB Qualcomm QCS6490 চিপ বেছে নিলাম। এই চিপটি মেশিনের মস্তিষ্ক। এতে আটটি কোর রয়েছে যা 2.7 GHz এ কাজ করে। কোরগুলিকে ছোট প্রসেসর হিসাবে ভাবুন যা একসাথে কাজ করে। চিপটিতে একটি বিশেষ সুরক্ষা অংশ রয়েছে যা অন্যান্য ফাংশন থেকে আলাদাভাবে পেমেন্ট সুরক্ষা পরিচালনা করে।

এই চিপটি পুরোনো চিপগুলির তুলনায় ৩৫ শতাংশ কম বিদ্যুৎ ব্যবহার করে। এটি এখনও দ্রুত কাজ করে। পরীক্ষায় দেখা গেছে যে পেমেন্ট ০.৮ সেকেন্ডের মধ্যে সম্পন্ন হয়। এর অর্থ কার্ড ট্যাপ থেকে পেমেন্ট অনুমোদন খুব দ্রুত হয়। ব্যস্ত সময়ে গ্রাহকদের বেশিক্ষণ অপেক্ষা করতে হয় না।

নিরাপত্তা বৈশিষ্ট্য

মেশিনটিতে ব্যাংক-স্তরের নিরাপত্তা রয়েছে। এর অনেকগুলি সুরক্ষা স্তর রয়েছে। প্রথমত, পেমেন্ট সার্কিটের চারপাশে একটি বিশেষ জাল রয়েছে। যদি কেউ মেশিনের কেস খোলার চেষ্টা করে, জালটি তা সনাক্ত করে। তারপর মেশিনটি ৫০ মিলিসেকেন্ডের মধ্যে সমস্ত নিরাপত্তা কী ধ্বংস করে দেয়। এটি খুব দ্রুত।

PCI-PTS সম্মতির জন্য কী কী প্রয়োজন? PCI-PTS 6.x একটি কঠোর নিরাপত্তা মান। লেভেল 1 নিশ্চিত করে যে চিপ কার্ড রিডার কার্ডগুলির সাথে সঠিকভাবে কথা বলছে। ভোল্টেজটি অবশ্যই 5V হতে হবে এবং মাত্র 5 শতাংশ পার্থক্য থাকতে হবে। ফ্রিকোয়েন্সি 4.915 MHz হতে হবে। মেশিনটি ভিসা, মাস্টারকার্ড, আমেরিকান এক্সপ্রেস এবং ডিসকভারের সাথে পরীক্ষায় উত্তীর্ণ হয়েছে।

EMV লেভেল ২ পরীক্ষা করে যে সফ্টওয়্যারটি সঠিকভাবে পেমেন্ট প্রক্রিয়া করে কিনা। মেশিনটি সমস্ত প্রধান ট্যাপ-টু-পে সিস্টেমের সাথে কাজ করে। এর মধ্যে রয়েছে ভিসা পেওয়েভ, মাস্টারকার্ড কন্টাক্টলেস এবং চায়না ইউনিয়নপে কুইকপাস। পেমেন্ট প্রক্রিয়াকরণ কঠোর পদক্ষেপ অনুসরণ করে। প্রথমে কার্ড প্রমাণীকরণ, তারপর কার্ডধারক চেক, তারপর পেমেন্ট অনুমোদন এবং অবশেষে কোড জেনারেশন।

ট্যাপ-টু-পে অ্যান্টেনা স্থাপন করা কঠিন ছিল। মেশিনের ভেতরে ধাতব অংশগুলি হস্তক্ষেপ তৈরি করে। হস্তক্ষেপের অর্থ হল সিগন্যালগুলি ব্লক হয়ে যায় বা মিশে যায়। Wonderful PCB অ্যান্টেনাটিকে ৩ মিমি ফাঁকে রেখে এই সমস্যার সমাধান করা হয়েছে। এই ফাঁকটি স্ক্রিন এবং প্রিন্টার কভারের মধ্যে। অ্যান্টেনা ৩৫ মিমি দূরত্বের কম দূরত্ব থেকে কার্ড পড়তে পারে। ধাতব অংশগুলি সমস্যা সৃষ্টি করে না।

ট্রাস্টেড এক্সিকিউশন এনভায়রনমেন্ট (TEE) অ্যান্ড্রয়েড ১২ থেকে আলাদাভাবে চলে। পেমেন্ট ডেটা একটি নিরাপদ এলাকায় থাকে। মূল অপারেটিং সিস্টেম এই এলাকায় স্পর্শ করতে পারে না। এমনকি যদি কোনও ভাইরাস অ্যান্ড্রয়েড সিস্টেমে আক্রমণ করে, তবুও পেমেন্ট তথ্য TEE-তে নিরাপদ থাকে।

তাপ নিয়ন্ত্রণ ব্যবস্থা

ব্যস্ত সময়ে স্মার্ট POS কেন গরম হয়ে যায়? ক্রমাগত ইন্টারনেট সংযোগ, স্ক্রিন ব্যবহার এবং প্রিন্টিং তাপ তৈরি করে। দুই ঘন্টা ধরে ব্যবহারের পরে সাধারণ মেশিনের তাপমাত্রা ৪২ থেকে ৪৫ ডিগ্রি সেলসিয়াসে পৌঁছায়। এই তাপ ব্যাটারির ক্ষতি করে এবং মেশিনটি ধরে রাখতে অস্বস্তিকর করে তোলে।

Wonderful PCB অনেকগুলি যন্ত্রাংশ সহ একটি শীতল ব্যবস্থা তৈরি করেছে। প্রধান তাপ স্প্রেডারে একটি গ্রাফিন থার্মাল প্যাড ব্যবহার করা হয়েছে। এটি ধাতব ফ্রেমের ভিতরে তাপ ছড়িয়ে দেয়। এই উপাদানটি তামার শিটের চেয়ে 40 শতাংশ ভাল তাপ পরিবহন করে। তাপ প্যাডটি প্রসেসর চিপ, পাওয়ার সার্কিট এবং ব্যাটারিকে একটি ভাগ করা তাপ সিঙ্কের সাথে সংযুক্ত করে।

পাশের প্যানেলের এয়ার স্লটগুলি গরম বাতাসকে বেরিয়ে যেতে দেয়। ফিল্টার করা চ্যানেলগুলির মাধ্যমে বাতাস প্রবেশ করে। এই চ্যানেলগুলি ধুলো বন্ধ করে কিন্তু তাপ বের হতে দেয়। মেশিনটি এখনও জল প্রতিরোধী। পরীক্ষায় দেখা গেছে যে পৃষ্ঠের তাপমাত্রা 38 ডিগ্রি সেলসিয়াসের নিচে থাকে। 35 ডিগ্রি ঘরের তাপমাত্রায় চার ঘন্টা একটানা কাজ করার পরে এটি সম্ভব।

প্রিন্টারের মাথাটি সবচেয়ে উষ্ণ অংশ। মুদ্রণের সময় এটি 65 ডিগ্রি সেলসিয়াসে পৌঁছায়। একটি বিশেষ তাপ বাধা প্রিন্টারকে ব্যাটারি থেকে আলাদা করে। এই বাধা তাপকে ব্যাটারিতে পৌঁছাতে বাধা দেয়। তাপ ব্যাটারিগুলিকে দ্রুত ক্ষমতা হারাতে বাধ্য করে। এই বাধা ব্যাটারিকে রক্ষা করে।

সংযোগ বৈশিষ্ট্য

এই মেশিনটিতে 4G LTE ইন্টারনেট রয়েছে। দুর্বল সিগন্যালযুক্ত এলাকায় এটি 3G ব্যবহার করতে পারে। সেলুলার মডেমটি 12টি ভিন্ন ফ্রিকোয়েন্সি ব্যান্ডে কাজ করে। এর অর্থ এটি অনেক দেশে কাজ করে। আমরা 15টি দেশে এটি পরীক্ষা করেছি। এটি শহর এবং গ্রামে সফলভাবে সংযুক্ত হয়েছে।

Wi-Fi 6 দোকানগুলিতে দ্রুত ইন্টারনেট সরবরাহ করে। এই নতুন Wi-Fi স্ট্যান্ডার্ড ব্যস্ত নেটওয়ার্কগুলিকে আরও ভালভাবে পরিচালনা করে। একই সময়ে অনেকগুলি মেশিন কাজ করলে এটি গুরুত্বপূর্ণ। সিস্টেমটি 2.4 GHz এবং 5 GHz এর মধ্যে স্যুইচ করে। এটি এমন একটি বেছে নেয় যেখানে আরও ভাল সিগন্যাল থাকে।

ব্লুটুথ ৫.২ রসিদ প্রিন্টার, ক্যাশ ড্রয়ার এবং বারকোড স্ক্যানারের সাথে সংযোগ স্থাপন করে। সংযোগটি ১৫ মিটার দূরেও কাজ করে। এটি দোকানগুলিকে সরঞ্জাম কোথায় রাখবে সে সম্পর্কে নমনীয়তা প্রদান করে।

স্ক্রিন এবং প্রিন্টার পছন্দ

বাইরে ব্যবহারের জন্য সঠিক পর্দা কীভাবে বেছে নেবেন? স্ক্রিনের বিশেষ বৈশিষ্ট্য প্রয়োজন। Wonderful PCB ৫.৫ ইঞ্চির IPS LCD বেছে নিলাম যার ৬০০ নিট উজ্জ্বলতা আছে। এই উজ্জ্বলতা স্তরটি সরাসরি সূর্যের আলোতেও কাজ করে। ব্যাটারিটি এখনও দীর্ঘস্থায়ী হয়। স্ক্রিনটি গরিলা গ্লাস ৩ ব্যবহার করে। এই গ্লাসটি স্ক্র্যাচ প্রতিরোধ করে। এতে একটি আবরণ রয়েছে যা আঙুলের ছাপ প্রতিরোধ করে।

প্রিন্টারটি প্রতি সেকেন্ডে ৮০ মিমি গতিতে প্রিন্ট করে। প্রিন্টহেডে ৫৭৬টি ডট রয়েছে। এর ফলে টেক্সট এবং বারকোড স্পষ্ট হয়। বারকোডগুলি অনেক মাস ধরে স্ক্যান করা যায়। প্রিন্টারটি ৫৮ মিমি প্রস্থ পর্যন্ত কাগজের রোল দিয়ে কাজ করে। আইটেমাইজড রসিদ, বিজ্ঞাপন এবং QR কোডের জন্য এটি যথেষ্ট জায়গা।

ব্যাটারিটি ৫০০০ এমএএইচ লিথিয়াম-পলিমার। এটি স্বাভাবিক ব্যবহারের জন্য ১৮ ঘন্টা কাজ করে। চার্জ না করে দীর্ঘ কর্মদিবস ধরে এটি ব্যবহার করা যায়। ব্যাটারিটি অতিরিক্ত চার্জিং এবং গভীর স্রাবের বিরুদ্ধে সুরক্ষা প্রদান করে। এটি অতিরিক্ত গরম হওয়া থেকেও সুরক্ষা প্রদান করে। ৯০ মিনিটে ৮০ শতাংশ চার্জ হয়ে যায়। আমরা একটি ১৮ ওয়াট দ্রুত চার্জার অন্তর্ভুক্ত করেছি।

ইঞ্জিনিয়ারিং চ্যালেঞ্জ এবং সমাধান

ব্যাটারি সমস্যা

ব্যাটারি ডিজাইনের ক্ষেত্রে সবচেয়ে বড় চ্যালেঞ্জ কী? এই নকশার জন্য মাত্র ১৮ মিমি পুরু কেসে ৫০০০ এমএএইচ ব্যাটারির প্রয়োজন ছিল। এই ক্ষমতা সম্পন্ন সাধারণ ব্যাটারি সেলগুলি ২২ থেকে ২৫ মিমি পুরু হয়। আমরা কেবল কেসটি আরও ঘন করতে পারি না। একটি পুরু কেস মেশিনটিকে ভারী করে তুলবে। ভারী মেশিন দীর্ঘ কাজের সময় হাত ব্যথা করে।

আমাদের দল একটি ব্যাটারি কোম্পানির সাথে কাজ করে একটি কাস্টম ব্যাটারি তৈরি করেছে। ব্যাটারির বিভিন্ন জায়গায় বিভিন্ন পুরুত্ব রয়েছে। হাতের স্পর্শের জায়গায় ব্যাটারিটি ১৬ মিমি পুরু। তারপর প্রিন্টারটি যেখানে বসে তার নীচের অংশে এটি ২০ মিমি পর্যন্ত প্রসারিত হয়। এই নকশাটি মেশিনটিকে যেখানে ধরে সেখানে স্লিম রাখে। ব্যাটারিতে এখনও যথেষ্ট শক্তি রয়েছে।

কাস্টম পিসিবি লেআউট এই সমস্যা সমাধানে সাহায্য করেছে। সাধারণ স্মার্ট পিওএস একটি বড় সার্কিট বোর্ড ব্যবহার করে। এই বোর্ডটি ভেতরে বেশিরভাগ জায়গা দখল করে। Wonderful PCB তিনটি পৃথক সার্কিট বোর্ড ডিজাইন করা হয়েছে। একটি বোর্ডে প্রধান প্রসেসর রয়েছে। আরেকটি বোর্ডে পাওয়ার ম্যানেজমেন্ট পরিচালনা করা হয়। তৃতীয় বোর্ডে ওয়্যারলেস যন্ত্রাংশ রয়েছে। এই তিন-পিস নকশাটি ছোট ফাঁক তৈরি করে। ব্যাটারির যন্ত্রাংশগুলি এই ফাঁকগুলিতে আরও ভালভাবে ফিট করে।

বিশেষ তাপীয় উপকরণ ব্যাটারিকে ক্ষতির হাত থেকে রক্ষা করে। ব্যাটারির অংশে একটি ফেজ-চেঞ্জ উপাদান ব্যবহার করা হয়। চার্জিংয়ের সময় এই উপাদান অতিরিক্ত তাপ শোষণ করে। বিশ্রামের সময় এটি ধীরে ধীরে তাপ ছেড়ে দেয়। এই নিয়ন্ত্রণ ব্যাটারিকে তাপ নিয়ন্ত্রণ ছাড়া ব্যাটারির তুলনায় 30 শতাংশ বেশি সময় ধরে টিকিয়ে রাখে।

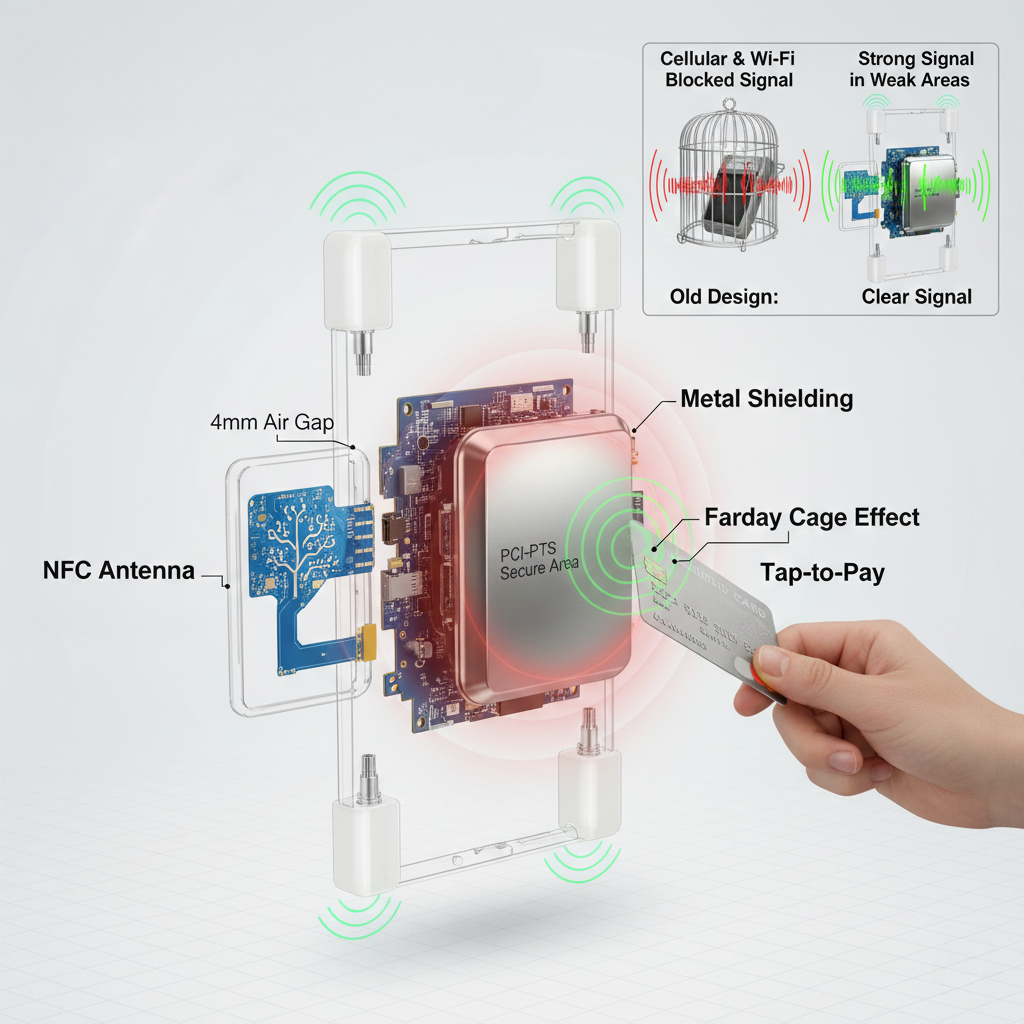

ধাতব যন্ত্রাংশের সাথে অ্যান্টেনার সমস্যা

দ্বিতীয় বড় চ্যালেঞ্জ ছিল মেটাল শিল্ডিং ব্যবহার করে ওয়্যারলেস পারফরম্যান্স। পিসিআই-পিটিএস নিরাপত্তা নিয়ম অনুসারে পেমেন্ট সার্কিটের চারপাশে মেটাল শিল্ডিং প্রয়োজন। এই ধাতু মানুষকে ইলেক্ট্রোম্যাগনেটিক সিগন্যালের মাধ্যমে ডেটা চুরি করতে বাধা দেয়। কিন্তু ধাতু ফ্যারাডে কেজ ইফেক্ট তৈরি করে। এই প্রভাব ওয়্যারলেস সিগন্যালগুলিকে ব্লক করে এবং অ্যান্টেনাগুলিকে খারাপভাবে কাজ করতে বাধ্য করে।

Wonderful PCB স্মার্ট অ্যান্টেনা স্থাপন এবং উপাদান নির্বাচনের মাধ্যমে এই সমস্যার সমাধান করা হয়েছে। ট্যাপ-টু-পে অ্যান্টেনা একটি নমনীয় সার্কিট ব্যবহার করে। এটি একটি প্লাস্টিকের ফ্রেমে অবস্থিত। এই ফ্রেমটি এটিকে ধাতব অংশ থেকে 4 মিমি আলাদা করে। এই ফাঁকটি ব্লক না করেই ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র তৈরি করতে দেয়। অ্যান্টেনা কয়েলটি একটি ফ্র্যাক্টাল প্যাটার্ন ব্যবহার করে। এই প্যাটার্নটি সাধারণ আয়তক্ষেত্রাকার কয়েলের তুলনায় কার্যকর ক্ষেত্রফল 25 শতাংশ বৃদ্ধি করে।

সেলুলার এবং ওয়াই-ফাই অ্যান্টেনা উপরের এবং নীচের কোণে অবস্থিত। এই অবস্থানগুলি ধাতব শিল্ডিং থেকে সবচেয়ে দূরে অবস্থিত। প্লাস্টিকের প্রান্তের ক্যাপগুলি একটি বিশেষ পলিকার্বোনেট মিশ্রণ ব্যবহার করে। এই প্লাস্টিকটি ইলেক্ট্রোম্যাগনেটিক সংকেতগুলিকে খুব বেশি ব্লক করে না। সিগন্যাল পরীক্ষায় দেখা গেছে যে মেশিনটি দুর্বল কভারেজ এলাকায়ও শক্তিশালী সংকেত ধরে রাখে। সিগন্যাল শক্তি ক্যারিয়ারের প্রয়োজনীয়তা পূরণ করে।

উত্পাদন এবং মান নিয়ন্ত্রণ

টেস্ট মডেল তৈরি করা

আমরা চারটি ধাপে পরীক্ষামূলক মডেল তৈরি করেছি। প্রথম মডেলগুলি ডিজাইনের ধারণা পরীক্ষা করার জন্য 3D প্রিন্টিং ব্যবহার করেছিল। এই মডেলগুলি আমাদের হাতে মেশিনটি কেমন অনুভব করে তা পরীক্ষা করতে সাহায্য করেছিল। সরঞ্জামগুলিতে অর্থ ব্যয় করার আগে আমরা প্রকৃত ব্যবহারকারীদের সাথে বোতামের অবস্থান পরীক্ষা করেছিলাম।

দ্বিতীয় মডেলগুলিতে CNC-মেশিনযুক্ত অ্যালুমিনিয়াম কেস ব্যবহার করা হয়েছে যার ভিতরে কাজ করার যন্ত্রাংশ রয়েছে। এই ধাপে আমরা ট্যাপ-টু-পে অ্যান্টেনা এবং ধাতব কেসের মধ্যে সমস্যা দেখিয়েছি। আমরা দেখতে পেয়েছি যে মূল অ্যান্টেনার অবস্থান 15 মিমি ডেড জোন তৈরি করেছে। এই জোনে কার্ডগুলি পড়তে ব্যর্থ হয়েছে।

তৃতীয় মডেলগুলি আরও ভালো যন্ত্রাংশ অবস্থান নির্ধারণের মাধ্যমে এই সমস্যাগুলি সমাধান করেছে। আমরা স্থায়িত্ব বৈশিষ্ট্যগুলি যুক্ত করেছি। এই নমুনাগুলি প্রথম ড্রপ পরীক্ষা এবং তাপ চক্র পরীক্ষার মধ্য দিয়ে গেছে। আমরা কাঠামোতে দুর্বল দিকগুলি খুঁজে পেয়েছি।

চতুর্থ মডেলগুলি চূড়ান্ত উৎপাদন স্পেসিফিকেশনের সাথে মিলে গেছে। এগুলোকে বলা হয় ইঞ্জিনিয়ারিং ভ্যালিডেশন টেস্ট ইউনিট। এই মেশিনগুলি সম্পূর্ণ পরীক্ষা সম্পন্ন করেছে। আমরা ১.৫-মিটার ড্রপ পরীক্ষা, ১ মিলিয়ন টাচস্ক্রিন ট্যাপ পরীক্ষা এবং ১০০-কিলোমিটার প্রিন্টার পরীক্ষা করেছি।

উৎপাদন সহজতর করা

আপনি কিভাবে সমাবেশের সময় কমাবেন? Wonderful PCB উৎপাদন খরচ ২২ শতাংশ কমানোর জন্য বেশ কিছু কৌশল ব্যবহার করা হয়েছে। মডুলার ডিজাইনের ফলে প্রিন্টার, ব্যাটারি এবং স্ক্রিন আলাদা আলাদা অংশ হিসেবে কাজ করতে পারে। আপনি প্রতিটি অংশ স্বাধীনভাবে প্রতিস্থাপন করতে পারেন। এই নকশা মেরামতের খরচ কমিয়ে দেয়। টেকনিশিয়ানরা পুরো মেশিনটি প্রতিস্থাপন না করেই ভাঙা অংশগুলি অদলবদল করতে পারেন।

আমরা স্ক্রু ১৮ থেকে ৮ এ কমিয়ে এনেছি। এর ফলে অ্যাসেম্বলির সময় ৩৫ শতাংশ কমেছে। কেসটিতে সাপোর্ট রিব সহ স্ন্যাপ-ফিট জয়েন্ট ব্যবহার করা হয়েছে। এগুলো অ্যাসেম্বলিকে সহজ করার সাথে সাথে শক্তি বজায় রাখে। প্রতিটি স্ন্যাপ-ফিট জয়েন্ট ২৫ নিউটন টানা বল সহ্য করতে পারে। এটি স্বাভাবিক হ্যান্ডলিংয়ের জন্য প্রয়োজনীয়তা অতিক্রম করে।

আমরা আলগা তার থেকে নমনীয় মুদ্রিত সার্কিটে পরিবর্তন করেছি। নমনীয় মুদ্রিত সার্কিটগুলিকে FPC বলা হয়। এই পরিবর্তনের ফলে সাধারণ ত্রুটিগুলি দূর হয়েছে। আগে, কেস বন্ধ করার সময় টেকনিশিয়ানরা কখনও কখনও কেবলগুলিকে পিঞ্চ করে বা ভুলভাবে রাউটিং করতেন। FPC সংযোগকারীরা শূন্য-সন্নিবেশ-বল নকশা ব্যবহার করে। এগুলি সমাবেশ এবং বিচ্ছিন্ন করার সময় ক্ষতি প্রতিরোধ করে।

উৎপাদন লাইনটি প্রতি ৮ ঘন্টার শিফটে ২৪০ ইউনিট উৎপাদন করে। গুণমান পরিদর্শকরা পাঁচটি স্টেশনে পরীক্ষা করেন। তারা যন্ত্রাংশ স্থাপন, পরীক্ষামূলক কার্যকারিতা, কেস বন্ধকরণ পরিদর্শন, চূড়ান্ত সমাবেশ যাচাই এবং প্যাকেজিং নিশ্চিত করেন।

নির্ভরযোগ্যতার জন্য পরীক্ষা

Wonderful PCB শিল্পের নিয়মের চেয়েও কঠোরভাবে মেশিনটি পরীক্ষা করা হয়েছে। এই পরীক্ষাগুলি নিশ্চিত করে যে মেশিনটি প্রকৃত দোকানের পরিস্থিতিতে টিকে আছে।

ড্রপ টেস্ট ১.৫ মিটার থেকে মেশিনটিকে কংক্রিটের উপর ফেলে দেওয়া হয়েছে। পরীক্ষার জন্য ছয়টি পাশ এবং চারটি কোণে আঘাতের প্রয়োজন হয়েছে। মেশিনটিকে মোট ১৮টি পতনের পরও টিকে থাকতে হবে। অভ্যন্তরীণ যন্ত্রাংশ যেন নষ্ট না হয়। স্ক্রিন যেন ফাটল না হয়। ৫০টি পরীক্ষামূলক মেশিনে উৎপাদন ইউনিট শূন্য ব্যর্থতায় উত্তীর্ণ হয়।

জীবন চক্র পরীক্ষা টাচস্ক্রিন এবং বোতাম পরীক্ষা করার জন্য রোবট আর্ম ব্যবহার করা হয়েছে। টাচস্ক্রিনটি ৫ নিউটন বল প্রয়োগে ১.২ মিলিয়ন ট্যাপ টিকে আছে। ভৌত বোতাম ৫০০,০০০ চাপেও টিকে আছে। এই পরীক্ষায় দেখা গেছে যে মেশিনটি তিন বছরের ভারী দৈনন্দিন ব্যবহারের সময় ভাঙা ছাড়াই পরিচালনা করে।

প্রিন্টার পরীক্ষা প্রিন্টহেড খারাপ হওয়ার আগে কাগজের দূরত্ব পরিমাপ করা হয়েছিল। কোনও মানের হ্রাস দেখানোর আগে প্রিন্টারটি ৭৫ কিলোমিটার রসিদ তৈরি করেছিল। এটি প্রায় ৩০০,০০০ সাধারণ রসিদ দেখায়। এটি উচ্চ-ভলিউম স্টোরগুলিতে দুই বছরের সমান।

স্ট্যাটিক বিদ্যুৎ পরীক্ষা পরীক্ষা করে দেখেছি যে মেশিনটি ইলেকট্রস্ট্যাটিক ডিসচার্জ পরিচালনা করে। মেশিনটি প্লাস বা মাইনাস 8kV তে কন্টাক্ট টেস্টিংয়ে উত্তীর্ণ হয়েছে। প্লাস বা মাইনাস 15kV তে এয়ার ডিসচার্জ টেস্টিংয়ে উত্তীর্ণ হয়েছে। সিস্টেমটি জমে যায়নি বা রিবুট হয়নি। শুষ্ক আবহাওয়ায় যখন ব্যবহারকারীদের উপর স্ট্যাটিক বিদ্যুৎ জমা হয় তখন এই সুরক্ষা গুরুত্বপূর্ণ।

টাম্বল টেস্ট কংক্রিটের উপরিভাগ সহ ঘূর্ণায়মান ড্রামে মেশিন স্থাপন করা হয়েছিল। এটি বহুবার ফেলে দেওয়া এবং ঘূর্ণায়মান হওয়ার অনুকরণ করে। মেশিনটি 400টি ঘূর্ণন টিকে ছিল। এর অর্থ হল একটি কাউন্টার থেকে ফেলে দেওয়া এবং কয়েক মাস ধরে প্রতিদিন একাধিকবার ঘূর্ণায়মান হওয়া।

আবহাওয়া পরীক্ষা মেশিনগুলিকে -১০ থেকে ৫৫ ডিগ্রি সেলসিয়াস তাপমাত্রায় উন্মুক্ত করা হয়েছিল। আর্দ্রতার মাত্রা ১০ থেকে ৯৫ শতাংশ পর্যন্ত বৃদ্ধি পেয়েছিল। এই পরিসরে মেশিনটি সম্পূর্ণরূপে কাজ করেছিল। ১০০টি তাপচক্রের পরেও ব্যাটারি পরীক্ষায় কোনও ফোলাভাব বা ক্ষমতা হ্রাস পাওয়া যায়নি। স্ক্রিন ফগ পরীক্ষায় দেখা গেছে যে গরম এবং ঠান্ডার মধ্যে চলাচলের সময় ডিসপ্লেটি পরিষ্কার থাকে।

চূড়ান্ত পণ্যের প্রভাব

বাজার কীভাবে সাড়া দিয়েছে

কোম্পানিটি আট মাসে ৫০,০০০ মেশিন বিক্রি করেছে। তারা তিন ধরণের ব্যবসার কাছে বিক্রি করেছে। খুচরা দোকানগুলি জানিয়েছে যে পেমেন্ট প্রক্রিয়া তাদের পুরানো সিস্টেমের তুলনায় ২৩ শতাংশ দ্রুত। এর অর্থ হল ব্যস্ত সময়ে আরও বেশি গ্রাহক চেক আউট করতে পারবেন।

প্রথম ছয় মাসের তথ্যে দেখা গেছে যে ব্যর্থতার হার মাত্র ০.৩ শতাংশ। এটি শিল্পের সর্বনিম্ন হারগুলির মধ্যে একটি। মডুলার ডিজাইন দ্রুত সমস্যা সমাধানে সহায়তা করে। টেকনিশিয়ানরা পুরো মেশিনটি ফেরত না পাঠিয়ে ভাঙা অংশগুলি প্রতিস্থাপন করেন। এর ফলে ডাউনটাইম কয়েক দিন থেকে কয়েক ঘন্টা কমে যায়।

ব্যবহারকারীরা এরগনোমিক্স সম্পর্কে কী বলেন? ক্যাশিয়াররা জানান, তাদের হাত ক্লান্ত হয় না। মেশিনটির ওজন মাত্র ২৯৫ গ্রাম। মানুষ সারাদিন আরামে এটি ব্যবহার করতে পারে। ভ্রাম্যমাণ খাবার বিক্রেতারা চার্জ না দিয়েই পুরো ১২ ঘন্টা কাজ শেষ করেছেন। ব্যাটারিটি স্থায়ী হয় তাই তাদের ব্যাটারি নষ্ট হয়ে যাওয়ার কারণে অর্থ নষ্ট হয় না।

মেশিনটি আন্তর্জাতিক ডিজাইন এক্সিলেন্স অ্যাওয়ার্ডস ব্রোঞ্জ জিতেছে। এই পুরষ্কারটি স্বীকৃতি দিয়েছে যে আমরা কীভাবে জটিল বৈশিষ্ট্যগুলিকে একটি সাধারণ নকশায় ফিট করি।

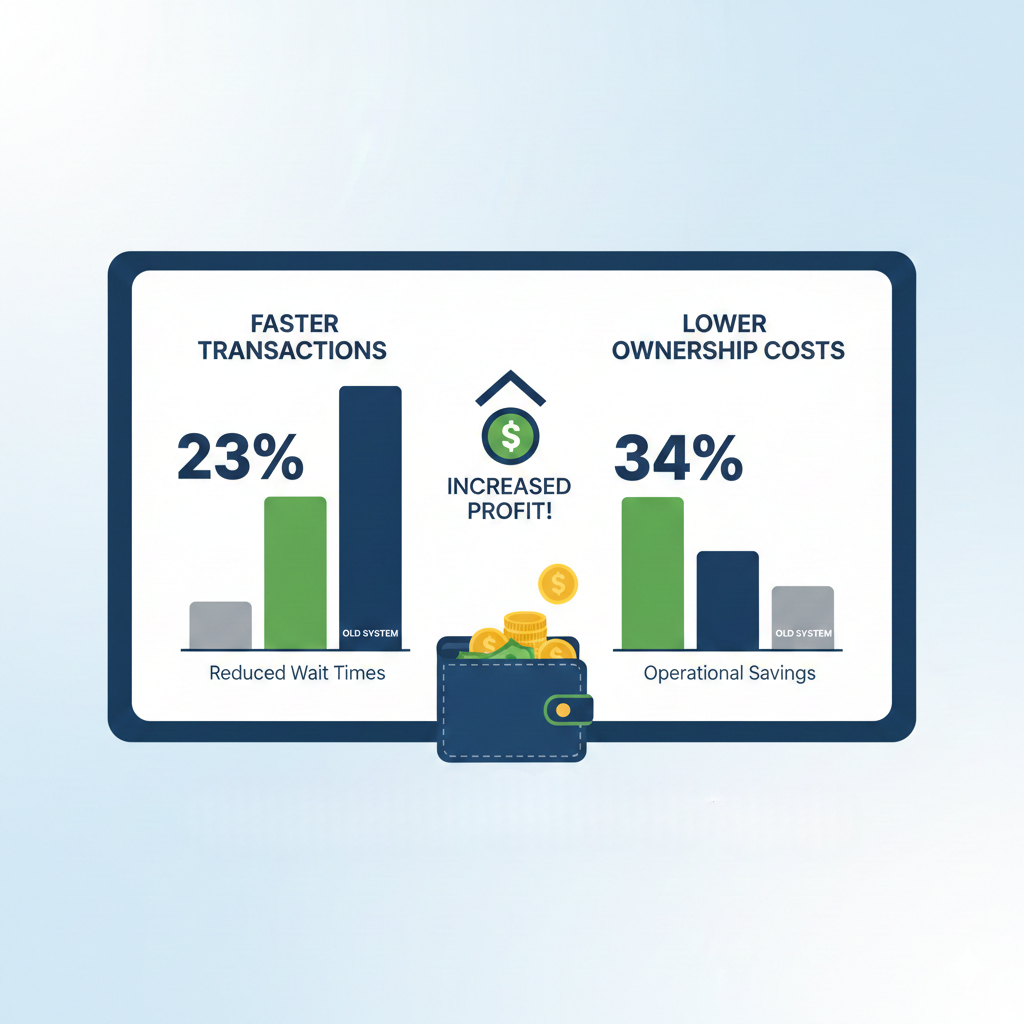

ব্যবসায় ফলাফল

কোম্পানিটি মোট মালিকানা খরচের ৩৪ শতাংশ সাশ্রয় করেছে। কম ব্যর্থতার হারের অর্থ হল কম ওয়ারেন্টি দাবি। মডুলার ডিজাইনের জন্য স্টোরেজে কম খুচরা যন্ত্রাংশের প্রয়োজন।

বাক্স খোলার ২৫ মিনিটের মধ্যে দোকানের অবস্থানগুলি মেশিনগুলিকে সক্রিয় করে। এর মধ্যে রয়েছে চার্জিং এবং নেটওয়ার্ক সেট আপ করা। সহজ ইন্টারফেস প্রশিক্ষণের খরচ ৪০ শতাংশ কমিয়ে দেয়।

সমস্ত মেশিনে পেমেন্ট প্রক্রিয়াকরণের নির্ভরযোগ্যতা ৯৯.৭ শতাংশে পৌঁছেছে।

ভবিষ্যতের পরিকল্পনা

মডুলার ডিজাইন ভবিষ্যতের আপগ্রেডগুলিকে সমর্থন করে। কোম্পানিটি একটি ফিঙ্গারপ্রিন্ট রিডার যুক্ত করার পরিকল্পনা করছে। এর ফলে লোকেরা তাদের আঙুলের ছাপ দিয়ে অর্থ প্রদান করতে পারবে। নতুন মেশিন না কিনেও দোকানগুলি এটি যুক্ত করতে পারে।

কোম্পানিটি AI ইনভেন্টরি ম্যানেজমেন্ট তৈরি করছে। ক্যামেরাটি বারকোড স্ক্যান না করেই পণ্য শনাক্ত করবে। এটি খোলা আকাশের নিচে বাজার এবং কৃষকদের বাজারে সাহায্য করে যেখানে পণ্যের কোনও প্যাকেজিং নেই।

সফটওয়্যার আপডেটগুলি হঠাৎ করেই ঘটে। এতে হার্ডওয়্যার পরিবর্তন ছাড়াই নতুন বৈশিষ্ট্য যুক্ত করা হয়েছে। সাম্প্রতিক আপডেটগুলিতে অ্যাপল পে, গুগল পে এবং ক্রিপ্টোকারেন্সি পেমেন্টের জন্য সমর্থন যোগ করা হয়েছে। পেমেন্ট প্রযুক্তির পরিবর্তনের সাথে সাথে এই নমনীয়তা মেশিনটিকে আপডেট রাখে।

উপসংহার

Wonderful PCB উন্নত বৈশিষ্ট্য এবং সহজ ব্যবহারের মধ্যে ভারসাম্য বজায় রেখে একটি স্মার্ট স্মার্ট POS তৈরি করা হয়েছে। এই প্রকল্পটি দেখায় যে কীভাবে নকশা এবং উৎপাদন একসাথে কাজ করে আরও ভালো পণ্য তৈরি করা যায়। PCI-PTS 6.x সার্টিফিকেশনের মাধ্যমে মেশিনটিতে ব্যাংক-গ্রেড সুরক্ষা রয়েছে। ছোট বিক্রেতাদের জন্য দাম এখনও সাশ্রয়ী। নকশাটি দীর্ঘ কাজের সময় হাতের ক্লান্তি কমায়। শক্তিশালী পরীক্ষা নিশ্চিত করে যে এটি কঠিন দোকানের পরিবেশে ভালভাবে কাজ করে। মডুলার নকশা ভবিষ্যতের আপগ্রেডগুলিকে অনুমতি দেয়। এই কেস স্টাডি বাস্তব বাজার সমস্যা সমাধানের জন্য নকশা দক্ষতা, ইলেকট্রনিক ইঞ্জিনিয়ারিং জ্ঞান এবং উৎপাদন দক্ষতার সমন্বয়ের মূল্য দেখায়।
