Стандарты класса IPC для печатных плат устанавливают основные правила качества и надежности в электронике. Эти стандарты помогают производить и проверять печатные платы, используемые повсеместно. Стандарты IPC помогают производителям получать те же результаты и иметь меньше проблем с печатными платами. Например:
Отзыв подушек безопасности сократился с 400,000 990 до всего лишь 1782 автомобилей благодаря использованию прослеживаемости IPC-XNUMX. Это показывает, как эти стандарты помогают контролировать дефекты.
Производители медицинских приборов обнаружили один неисправный блок из 1,000 важных печатных плат. Это сэкономило время и деньги.
Инженеры, покупатели и производители используют определения классов IPC, чтобы выбрать правильный класс для каждой работы. Имея более 10,000 XNUMX случаев дефектов в данных, одобренных IPC, электронная промышленность доверяет этим стандартам, чтобы поддерживать качество и надежность продукции.
Основные выводы
Стандарты класса IPC устанавливают четкие правила, гарантирующие, что печатные платы (ПП) всегда изготавливаются одинаково и работают хорошо.
Различные классы IPC соответствуют различным задачам: класс 1 предназначен для простых гаджетов, класс 2 — для вещей, которые мы используем каждый день, а класс 3 — для важных устройств, таких как медицинские инструменты и космические аппараты.
Когда компании следуют стандартам IPC, они совершают меньше ошибок, тратят меньше денег, а клиенты доверяют им больше, поскольку их печатные платы служат дольше и работают лучше.
Стандарты IPC помогают на каждом этапе создания печатной платы, включая проектирование, выбор материалов, тестирование и проверку, чтобы продукция достигала поставленных целей по качеству.
Выбор правильного класса IPC для продукта помогает ему эффективно работать там, где он используется, и гарантирует, что он соответствует требованиям отрасли и клиентов.
Стандарты классов IPC для печатных плат
Обзор МПК
IPC — это группа, которая разрабатывает правила для электроники. Они помогают компаниям проектировать, собирать и проверять печатные платы. Правила IPC охватывают каждый шаг, например, выбор материалов и проверку конечного продукта. Эти правила помогают производителям поддерживать свою работу на прежнем уровне и выпускать качественные продукты. Стандарты класса IPC для печатных плат дают четкие правила для проектирования, зазоров и контроля нагрева. Они также помогают в выборе материалов и тестировании плат. Когда компании следуют правилам IPC, они делают меньше ошибок, и их платы служат дольше.
Правила IPC помогают компаниям следовать одним и тем же законам везде. Многие компании-производители электроники хотят, чтобы их поставщики использовали эти правила. Это гарантирует, что печатные платы будут хорошего качества, независимо от того, где они производятся. Правила IPC также помогают тестировать материалы, проверяя, как они выдерживают тепло и нагрузку. Эти тесты проверяют температуру стеклования (Tg), температуру разложения (Td) и коэффициент теплового расширения (CTE).
Роль в обеспечении качества печатных плат
Стандарты класса IPC для печатных плат помогают гарантировать, что платы хороши и служат долго. Эти правила говорят, что приемлемо для каждого типа печатных плат, от простых гаджетов до важных космических машин. правила МПК Например, IPC-J-STD-001 содержит строгие шаги по пайке, сборке деталей и проверке плат. Они предписывают компаниям использовать правильные инструменты, содержать рабочее место в чистоте и хорошо обучать рабочих. IPC-A-610 дает четкие изображения, помогающие людям проверить, правильно ли выглядят платы.
Тип режима отказа | Конкретный вид отказа | Влияние на надежность |
|---|---|---|
Недоотверждение препрега | Избыточное размазывание/дефекты межсоединений | Влияет как на краткосрочную, так и на долгосрочную надежность |
Недоотверждение препрега | расслаивание | Влияет на краткосрочную надежность |
Переотверждение препрега | Грубая стена отверстия | Влияет как на краткосрочную, так и на долгосрочную надежность |
Переотверждение препрега | Поверхностная хрупкость | Влияет на краткосрочную надежность |
Использование правил IPC помогает компаниям предотвращать возникновение этих проблем. Правила говорят о необходимости частой проверки и тестирования плат. Это означает меньше ошибок, меньшие затраты и довольных клиентов. Компании, которые используют правила IPC, часто получают заказы от крупных брендов электроники. Эти правила помогают им делать лучшие платы для любой работы.
Требования к классу МПК
Ключевые термины в стандартах IPC
В стандартах IPC используется много важных слов. Эти слова помогают всем знать правила в производстве электроники. Вы можете найти эти слова в документах и руководствах. Они помогают установить основу для качества и надежности. Вот некоторые общие термины:
Вступительный тест: Это позволяет проверить, соответствует ли печатная плата всем требованиям, прежде чем двигаться дальше.
сборка: Это означает размещение электронных деталей на печатной плате.
Антикоррозионное средство: Это материал, который защищает печатные платы от ржавчины и повреждений.
В таблице ниже перечислены основные стандарты IPC и их сфера применения:
Стандарт МПК | Область действия/Что охватывается | Первичное применение |
|---|---|---|
ИПК-А-610 | Устанавливает правила проверки электронных сборок. Включает проверку качества и классов. | Используется для проверки готовых сборок печатных плат. Показывает, как проводить приемочные испытания и что такое хорошее качество. |
IPC-2221 | Дает основные правила проектирования печатных плат. Охватывает материалы, формы дорожек, интервалы и компоновку. | Дизайнеры используют его, чтобы убедиться, что доски сделаны качественно и служат долго. Он поддерживает этапы сборки. |
IPC-6012 | Перечисляет правила того, как должны работать жесткие печатные платы. Он охватывает материалы, качество работы и надежность. | Производители и покупатели используют его для проверки качества чистых печатных плат перед добавлением деталей. |
ИПК-А-600 | Показывает, как должны выглядеть голые печатные платы. Работает с IPC-6012. | Используется для проверки голых печатных плат по прибытии. Это позволяет убедиться в их хорошем состоянии перед добавлением деталей. |
МПК-7711/7721 | Приводятся шаги по ремонту, переделке или замене электронных узлов. | Ремонтники используют его для правильного крепления досок без ущерба качеству. |
Эти правила помогают всем следовать тем же шагам. Они также помогают удовлетворять потребности клиентов в производстве электроники.
Производство и контроль
Каждый класс IPC имеет свои правила изготовления и проверки печатных плат. Класс 2 и класс 3 имеют разные правила для размера отверстий, покрытия и паяных соединений. В таблице ниже показаны некоторые из этих различий:
Параметр | Требования IPC класса 2 | Требования IPC класса 3 |
|---|---|---|
Минимальная толщина диэлектрика | Не менее 38 микрон | Не менее 50 микрон |
Толщина покрытия сквозного отверстия | Не менее 20 микрон | Не менее 25 микрон |
Заполнение ствола (односторонний PTH) | Заполнение не менее 50% | Заполнение не менее 75% |
Ширина паяного соединения (ультратонкая) | Минимум 50% ширины площадки или 0.15 мм | Минимум 75% ширины площадки или 0.25 мм |
Размер кольца (внешний) | Не менее 0.05 мм (0.002 дюйма) | Не менее 0.076 мм (0.003 дюйма) |
Пособие на прорыв сверла (внешнее) | До 90° допустимо | Не положено |
Доски 3 класса должны проходить более жесткие проверки и испытания. Им нужно больше проверок, более строгие правила и лучшая очистка. Руководства IPC, такие как серии IPC-J-STD-001 G и IPC-7350, устанавливают правила пайки и схем расположения выводов. Эти правила помогают гарантировать, что электроника будет высочайшего качества и надежности. Класс 3 предназначен для вещей, которые не могут выйти из строя, например, космических или медицинских приборов. Класс 2 используется в большинстве повседневных электронных устройств. Правила не такие строгие, но все равно помогают платам служить дольше.
Совет: использование правил IPC помогает компаниям соответствовать стандартам и ожиданиям клиентов в отношении качества и надежности.

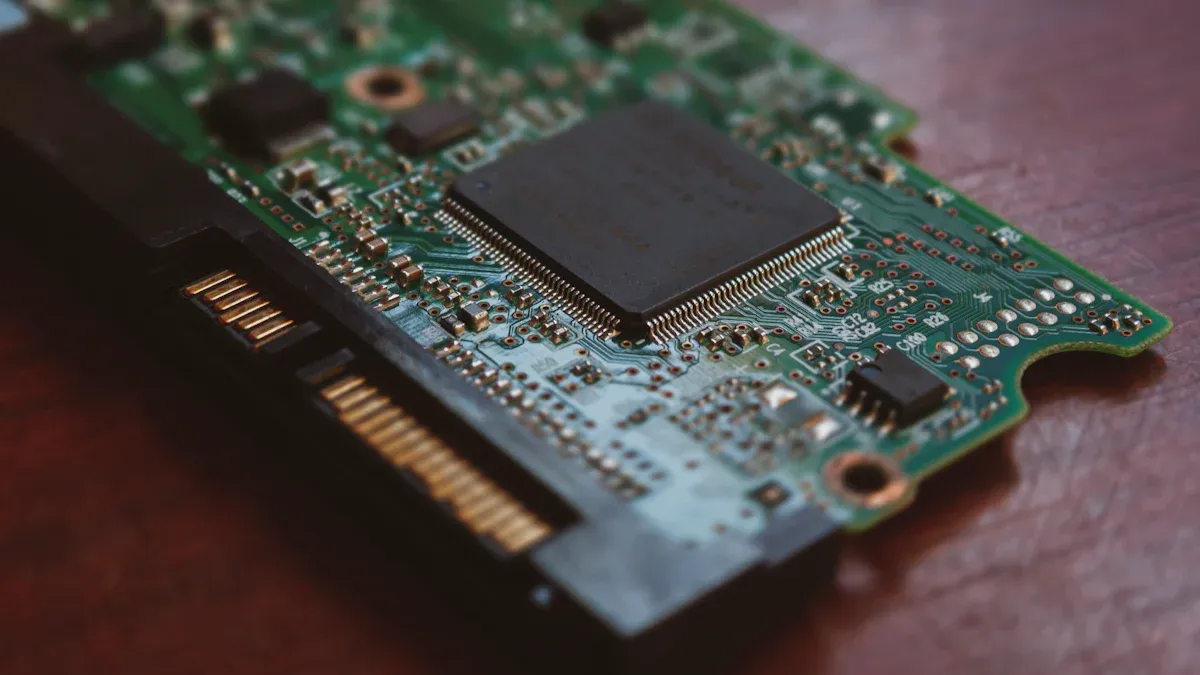

Классы и приложения IPC
Печатная плата класса 1
Печатные платы класса 1 используются в обычной электронике. Эти платы имеют самые низкие стандарты качества. Производители используют их в вещах, которые не должны служить долго. Они также используются в местах, которые не являются грубыми. Электроника класса 1 — это игрушки, простые гаджеты и дешевые предметы.
Печатные платы класса 1 встречаются во многих дешевых продуктах.
Такие доски не служат долго.
Правила качества просты, поэтому они могут чаще давать сбои.
Проблемы могут возникнуть из-за ошибок проектирования или неправильного размещения деталей.
Жара и пыль также могут стать причиной проблем.
Электроника класса 1 не обязательно должна быть очень надежной.
Примечание: Печатные платы класса 1 хороши, когда цена важнее срока службы.
Печатная плата класса 2
Печатные платы класса 2 предназначены для специальной электроники. Эти платы должны соответствовать лучшим правилам качества и надежности, чем Класс 1. Большинство домашней и офисной электроники используют печатные платы Класса 2. Некоторые примеры — компьютеры, телевизоры и бытовая техника.
Электроника класса 2 должна работать хорошо большую часть времени. Несколько сбоев допустимы. Правила класса 2 фокусируются на лучшей пайке, более чистой сборке и большем количестве тестов. Эти платы служат дольше и выдерживают большую нагрузку, чем платы класса 1.
Область применения | Примеры продуктов |
|---|---|
Потребительская электроника: | Ноутбуки, принтеры, телевизоры |
Конторское оборудование | Копировальные аппараты, телефоны |
Автомобильная | Элементы управления информационной панели |
Печатная плата класса 3
Печатные платы класса 3 предназначены для электроники высшего уровня. Эти платы должны соответствовать самым жестким правилам качества и надежности. Электроника класса 3 используется в медицинских приборах, системах управления космическим пространством и военных системах. Эти продукты не могут перестать работать.
Производители следуют строгим шагам от проектирования до проверки. Печатные платы класса 3 используют лучшие детали и требуют идеальной пайки. Рабочие проверяют эти платы много раз, чтобы убедиться, что они правильные. Электроника класса 3 должна работать в сложных условиях и служить годами.
Совет: печатные платы класса 3 лучше всего подходят для спасательных или очень важных работ.
Класс 4 и специальные классы
Некоторые печатные платы требуют еще большего ухода. Класс 4 и другие специальные классы предназначены для плат с уникальными или экстремальными задачами. К ним относятся гибкие схемы, высокоскоростные платы и платы для космического или ядерного использования. Правила для этих классов еще строже, чем обычные классы IPC.
Производители и клиенты работают вместе, чтобы установить специальные правила для этих печатных плат. Они могут использовать специальные детали или этапы тестирования. Эти платы должны соответствовать самым высоким стандартам качества и надежности.
Тип специального класса | Типичные применения |
|---|---|
Гибкие/гибко-жесткие печатные платы | Носимые устройства, складные телефоны |
Высокочастотные печатные платы | Радар, спутниковая связь |
Космические/ядерные ПХБ | Спутники, системы управления ядерным оружием |
Стандарты классов IPC для печатных плат помогают каждому выбрать правильную плату для каждой работы. Выбор правильного класса гарантирует, что продукт соответствует требованиям к качеству и надежности.
Стандарты IPC в промышленности
Стандарты IPC говорят компаниям, как производить и проверять электронику. Эти правила помогают всем видам продукции, от игрушек до важных машин. Когда компании используют стандарты IPC, их продукция работает хорошо и служит дольше.
Требования к качеству и надежности по классу IPC
Класс 1 – Электронные изделия общего назначения
Электроника класса 1 следует простым правилам. Игрушки и небольшие гаджеты относятся к этой группе. Им нужны только простые проверки на наличие проблем. Главная цель — сохранить низкие затраты и убедиться, что все работает.
Класс 2 – Электронные изделия специального назначения
Электроника класса 2 имеет более жесткие правила. Компьютеры и офисные инструменты находятся в этой группе. Им нужна лучшая пайка и более тщательные проверки. Эти продукты должны хорошо работать в течение длительного времени.
Класс 3 – Высокопроизводительные электронные изделия
Электроника класса 3 должна быть лучшей. Медицинские и космические машины используют эти платы. Им нужна идеальная пайка, и они должны быть очень чистыми. Рабочие используют микроскопы и пишут отчеты для проверки каждой платы.
В таблице ниже показано, что для каждого класса действуют разные правила качества и надежности:
Аспект качества/надежности | Класс 1 (Базовый) | Класс 2 (умеренная надежность) | Класс 3 (Высокая надежность) |
|---|---|---|---|
Визуальный осмотр | Базовая проверка | Подробная проверка | Очень подробно |
Измерение и тестирование | Базовый | Более жесткие допуски | Самый строгий |
Проверка паяных соединений | Приемлемо | Лучшее формирование филе | Требуется безупречный |
Чистота и качество поверхности | Базовый | Более высокие стандарты | Самый строгий |
Документация и отчетность | Базовый | Более подробный | Всесторонний |
Обучение и сертификация | Базовый | Увеличенный | Высший уровень |
Бытовая и сервисная электроника
Компании, производящие бытовую электронику, используют правила IPC. Эти правила помогают им разрабатывать более качественные продукты и совершать меньше ошибок. Обучение помогает работникам лучше выполнять свою работу. Меньше ошибок означает меньше сломанных продуктов. Использование правил IPC также помогает компаниям соблюдать законы и заставляет клиентов доверять им.
Правила МПК помогают делают изделия прочнее и долговечнее.
Они позволяют компаниям производить больше продукции и совершенствовать ее.
Сертификация показывает, что компания заботится о безопасности и качестве.
Автомобильная, медицинская и аэрокосмическая промышленность
Автомобили, медицинские инструменты и космические машины нуждаются в платах класса 3. Эти работы не могут иметь никаких сбоев. Правила IPC говорят, что нужно все тестировать, отслеживать и записывать. Тяжелые медные платы, изготовленные по правилам IPC, лучше работают в сложных местах.
Промышленное оборудование
Машинам на заводах нужны прочные доски. Правила IPC помогают выбирать хорошие материалы и тестировать их. Это обеспечивает безопасность и работоспособность машин в течение многих лет.
Телекоммуникации
Телефоны и интернет-оборудование используют платы класса 2. Правила IPC помогают этим продуктам работать хорошо в течение длительного времени. Сертификация помогает компаниям убедиться, что их продукты качественные.
Военные и Оборона
Военная электроника должна следовать самым жестким правилам. IPC 6012 Class 3 определяет, какой толщины должна быть медь и как тестировать платы. Эти правила работают с военными законами, чтобы обеспечить безопасность людей.
Правила IPC исключают такие проблемы, как плохое покрытие или неподходящие детали.
Программы проектирования используют правила IPC, чтобы помочь инженерам создавать качественные платы.
Возобновляемая энергия
Солнечная и ветровая энергия требуют прочных плат. Правила IPC, особенно для тяжелой меди, помогают этим платам выдерживать большую мощность и служить дольше.
Использование правил IPC помогает компаниям продавать продукцию по всему миру и удовлетворять потребности клиентов. У каждого класса есть свои правила качества и надежности, поэтому продукция хорошо выполняет свою работу.
Стандарты класса IPC помогают решить, насколько хороша и надежна печатная плата. Эти правила сообщают компаниям, какой класс использовать для каждой работы. Это может быть для игрушек или даже для космических машин. В аэрокосмической отрасли правила класса 3 очень строгие. Они гарантируют, что платы будут хорошо работать в сложных условиях. Компании, использующие стандарты IPC, получают много хорошего:
Изделия стали лучше и служат дольше.
Изготовление вещей обходится дешевле.
Результаты каждый раз одинаковы, поэтому клиенты доверяют им.
Компания выглядит лучше в глазах других.
Все участники цепочки поставок понимают друг друга.
Правильный выбор класса IPC помогает продукции успешно продаваться везде.
FAQ
Что означает аббревиатура IPC в электронике?
IPC означает Институт печатных схем. Эта группа разрабатывает правила и стандарты для изготовления и проверки печатных плат. Многие компании по всему миру следуют этим правилам, чтобы убедиться, что их продукция работает хорошо.
Почему компании используют стандарты класса IPC?
Компании используют стандарты класса IPC, чтобы убедиться, что их печатные платы соответствуют Требования к качеству и надежности. Эти стандарты помогают сократить количество ошибок, улучшить срок службы продукта и построить доверие клиентов. Во многих отраслях промышленности требуется соответствие требованиям IPC для обеспечения безопасности и производительности.
Чем класс 3 по МПК отличается от класса 2?
Печатные платы класса 3 должны соответствовать более строгим правилам, чем платы класса 2. Им нужны лучшие материалы, более строгие проверки и идеальная пайка. Платы класса 3 используются в критически важных продуктах, таких как медицинские приборы или аэрокосмические системы. Платы класса 2 работают в большинстве домашних и офисных электронных устройств.
Может ли печатная плата соответствовать более чем одному классу IPC?
Печатная плата не может соответствовать более чем одному классу одновременно. Каждый класс имеет свой собственный набор правил. Проектировщик и производитель должны выбрать правильный класс для нужд продукта.
Кто решает, какой класс IPC использовать для проекта?
Команда проекта, включая инженеров и покупателей, определяет класс IPC. Они смотрят, как будет использоваться продукт и с какими рисками он сталкивается. Они выбирают класс, который соответствует требованиям к качеству и надежности продукта.
