В модулях памяти компьютера и графических картах есть ряд золотых проводящих контактных площадок, обычно называемых «золотыми пальцами». В индустрии проектирования и производства печатных плат золотой палец печатной платы (золотой палец или краевой разъем) относится к разъему, используемому в качестве внешнего интерфейса для подключения печатной платы к внешним устройствам. В этой статье мы рассмотрим конструкцию «золотого пальца» в печатной плате и обсудим некоторые ключевые производственные соображения.
Функции и применение Gold Finger

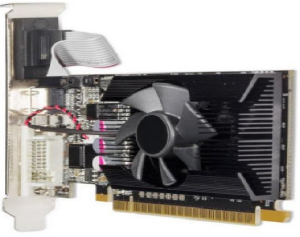

Точка соединения для Gold Finger Когда вспомогательные платы (например, графические карты или модули памяти) подключаются к материнской плате, они делают это через слот, такой как PCI, ISA или AGP. Золотой палец служит точкой соединения, позволяя передавать сигналы между периферийными устройствами или внутренними картами и компьютером.
Специальные адаптеры, Золотые пальцы, могут улучшить функциональность материнской платы, позволяя вставить в нее вторичную печатную плату. Например, память, видеокарты, звуковые карты, сетевые карты и другие карты подключаются через эти краевые разъемы. Эти соединения помогают передавать высококачественную графику и звук. Поскольку эти карты редко извлекаются или вставляются повторно, золотой палец обычно более долговечен, чем сама карта.
Внешнее подключение через Gold Finger Внешние периферийные устройства, такие как динамики, сабвуферы, сканеры, принтеры и дисплеи, подключаются к материнской плате через «золотой палец» печатной платы. Эти периферийные устройства подключаются к определенным слотам на задней панели компьютера, таким как HDMI, DisplayPort, VGA или DVI, которые в свою очередь подключаются к печатной плате материнской платы.
Вопросы проектирования производства золотых выводов печатных плат
Дизайн фаски Gold Finger
- Безопасное расстояние от края: Расстояние между золотым пальцем и краем печатной платы следует рассчитывать на основе толщины платы и угла скоса «золотого пальца». Обычный угол скоса составляет 45 градусов.
- Если золотой палец расположен слишком близко к краю платы и обнажение меди нежелательно, следует внести коррективы, чтобы обеспечить безопасное расстояние между золотым пальцем и краем печатной платы, чтобы избежать повреждения меди.
Конструкция окна паяльной маски
- Для облегчения вставки карты область золотого пальца должна иметь отверстие в паяльной маске. В противном случае чернила паяльной маски между золотыми пальцами могут отколоться при повторных вставках, что помешает хорошему контакту со слотом.
- Окно для области золотого или оловянного пальца должно быть немного больше края печатной платы (примерно на 10 мил).
- Окно также должно быть больше, чем след на 4 мила с одной стороны. Будьте осторожны, чтобы не обнажить медь при открытии окна; в противном случае медь следует удалить.
- Если диаметр переходного отверстия меньше 2 мм, вокруг золотого штифта окна делать не следует.
Обработка кромок для углов досок
- Для облегчения вставки карты контур печатной платы около золотого пальца должен иметь скошенные углы. Использование скошенных или закругленных углов зависит от предпочтений в дизайне. Если углы не скошены, прямой угол может повредить слот для карты во время вставки и извлечения, что снизит надежность продукта.
Проектирование медного слоя для трасс
- Для удобства вставки лучше не наносить медь на внешнюю поверхность области золотого пальца. Если несколько сетей используют одну и ту же дорожку, медный слой может соединить несколько золотых пальцев, что затруднит вставку или извлечение карт.
Дизайн длинных и коротких «золотых пальцев»
- Для длинных и коротких золотых пальцев основная дорожка должна быть 40 мил, вторичная дорожка 20 мил, а соединительные точки 6 мил. Расстояние между подушечкой «золотого пальца» и дорожкой 20 мил должно быть 8 мил.
- Когда основная дорожка входит в плату, ее следует прокладывать с помощью диагональных линий. Если возле золотого пальца есть большая выемка, дорожки должны иметь закругленные углы вместо острых.
Дизайн панелей
- Если размер платы золотого грифа меньше 40×40 мм, сначала следует обработать скос, а затем фрезеровать контур печатной платы. CAM должен спроектировать позиционирующие отверстия на обоих концах печатной платы для вторичного позиционирования. Автоматизированный скос должен гарантировать, что ширина золотого грифа составляет не менее 40 мм.
- При штрафовании золотой палец должен быть ориентирован наружу, а золотые пальцы — внутрь, чтобы облегчить добавление электрических золотых выводов.
Процесс изготовления печатной платы «Gold Finger»
Процесс создания «Золотых пальцев»
Процесс создания «золотых пальцев» включает несколько этапов:
- Подготовка материала
- Визуализация внутренних слоев
- Травление внутреннего слоя
- AOI (автоматизированная оптическая инспекция) внутреннего слоя
- Коричневое окисление (выпечка)
- расслоение
- Бурение
- Медная обшивка
- Гальванопокрытие плат
- Визуализация внешнего слоя
- Графическое гальванопокрытие
- Травление внешнего слоя
- Внешний слой AOI
- Печать паяльной маски
- Визуализация паяльной маски
- Проверка паяльной маски
- Печать символов
- Вторая печать паяльной маски
- Второе изображение паяльной маски
- Позолота
- Гальваническое покрытие золотых пальцев
- Проверка качества поверхности
- Удаление пленки
- Визуализация внешнего слоя (второй проход)
- Разработка (второй проход)
- Травление внешнего слоя (второй проход)
- Снятие пленки
- Фрезерование
- Скашивание золотых пальцев
- Электрические испытания
- Финальный контроль изделия
- Доставка и оплата
Компенсация CAM-моделей
- Для пакетов многослойные печатные платы при использовании золотых пальцев толщина внутреннего слоя меди вблизи области золотых пальцев должна составлять 80 мил для стандартных изделий и 40 мил для оптических или запоминающих устройств.
- Для конструкций без золотых пальцев, но где требуется скос, медный слой также должен соответствовать тем же правилам, что и для золотых пальцев.
- Ширина дорожки для выводов золотого пальца должна составлять 12 мил, при этом текущая емкость золотого пальца составляет 40 мил.
- Для оптических изделий, использующих процесс gold finger (золотое покрытие + краевые разъемы), компенсация к дорожкам контактных площадок не применяется. Расстояние от золотого пальца до края печатной платы должно быть не менее 0.5 мм. Если допуск толщины платы составляет +/- 0.1 мм, в пространство вокруг области золотого пальца следует добавить медь для облегчения штрафования, а в углах секции «золотой палец» следует добавить неметаллические отверстия диаметром 0.4 мм.
