PCB設計における電力分配ネットワークは、各部品に必要な電力を供給します。回路を正常に動作させるには、安定した電力供給が必要です。電力分配ネットワークが適切でないと、PCBに次のような問題が発生する可能性があります。
回路が急激に電力を必要とすると、電圧低下が発生する可能性があります。これにより、動作が停止したり、データが失われたりする可能性があります。
ノイズ干渉が発生し、繊細な部品に悪影響を与える可能性があります。また、信号品質にも悪影響を与える可能性があります。
リンギングやオーバーシュートなどの信号整合性の問題により、データが信頼できなくなる可能性があります。
配電ネットワークの基礎
配電網とは
A 配電ネットワーク PCBにおける回路網は、体内の静脈のようなものです。主電源から回路の各部へ電力を伝達します。この回路網は各部品に適切な電流と電圧を供給します。この回路網が様々なデバイスにおいていかに重要であるかは、次の図を見れば一目瞭然です。
スマートフォンでは、電力分配ネットワークがバッテリーから CPU、GPU、メモリ、ディスプレイに電力を供給します。
データセンターでは、サーバー、ストレージデバイス、ネットワーク機器に電力を送ります。
現代の自動車では、バッテリーからエンジン制御ユニット、インフォテインメント システム、センサー、安全機能に電力を供給します。
配電網の主な仕事 すべての負荷が正常に動作するのに十分な電力が供給されるようにすることが重要です。すべての部品がスムーズに動作するように、PCBに安定した電力を供給する必要があります。
電力分配ネットワークの設計には新たな改良が加えられています。エンジニアは、統合型電力供給モジュールを活用して効率を高めています。また、抵抗が低く熱制御性に優れた新素材も試しています。これらの改良により、PCBはより狭いスペースでより多くの電力を処理できるようになります。
アドバンス | 詳細説明 |
|---|---|
IoTの統合 | PCB は、IoT デバイスがデータを収集し、グリッドをリアルタイムで監視するのに役立ちます。 |
先端材料 | 新しい基板により、熱の流れが改善され、断熱性が強化されます。 |
小型化 | より小型で高性能な PCB が小型スマート デバイス内に収まります。 |
サスティナビリティ | 環境に優しい素材とデザインがエネルギーの節約に役立ちます。 |
安定性が重要な理由
PCBを問題なく動作させるには、安定した電力供給が必要です。電力供給ネットワークが安定していないと、電圧降下やノイズが発生し、場合によってはデバイスの故障につながる可能性があります。安定性とは、負荷が急激に変化しても、回路に常に適切な電力が供給されることを意味します。
業界標準は、優れた電力分配ネットワークの構築に役立ちます。これらの規則は、トレース幅、間隔、インピーダンス制御について規定しています。また、安全性と電磁干渉に関する規則も規定しています。これらの規則に従うことで、PCBはより安全で信頼性の高いものになります。
ヒント：設計を始める前に、必ず最新の規格を確認してください。このステップは、ミスを防ぎ、PCBがすべての規則を満たしていることを保証するのに役立ちます。
強力な電力分配ネットワークにより、設計の信頼性が向上します。PCBが必要な場所に電力を確実に供給するため、デバイスは正常に動作します。
主要なPDNコンポーネント
電源プレーンとトレース
あなたは強い 配電ネットワーク 電源プレーンとトレースを活用することで、電源の安定性を確保できます。電源プレーンはPCB内部の大きな銅箔部分です。基板全体の電圧を安定させるのに役立ちます。この経路はインピーダンスが低いため、必要な場所に電力が供給されます。適切な電源プレーン設計は電圧を安定させ、ノイズを低減します。幅広のトレースと堅牢なプレーンは電圧降下を防ぎ、PCBの動作を向上させます。
電源プレーンは、電力需要が急激に変化する場合にも役立ちます。電源プレーンとグラウンドプレーンは、低インダクタンスのパスを形成します。これは高速デジタル信号にとって重要です。これにより、電源プレーンが適切に機能し、信号品質が向上し、ノイズが低減されます。
ヒント: PCB を安定させ、正常に動作させるには、幅広のトレースとソリッド プレーンを使用します。
デカップリングコンデンサ
デカップリングコンデンサ プリント基板の電源システムにおいて、コンデンサは非常に重要です。チップやその他の部品の近くに配置します。コンデンサは小さなエネルギータンクのような役割を果たします。回路が急激に電力を必要とする場合、これらのコンデンサが電力を供給します。これにより、電圧の過度な低下を防ぎます。デカップリングコンデンサは突発的なサージを遮断し、電圧を安全に保ちます。適切な電源プレーン設計では、コンデンサを適切な場所に配置することが重要です。
ビアとグランドプレーン
ビアは、PCBの異なる層にある電源プレーンとグランドプレーンを接続します。層間で電力を移動するために使用します。また、安定した信号リファレンスも提供します。ビアを適切に配置することで、ノイズが低減し、インダクタンスが削減されます。これにより、信号がクリーンになり、電力が強力になります。ビアスティッチングとは、多数のビアを追加することです。これにより、電流経路が増え、インピーダンスが低下し、PCBがより多くの電力を処理できるようになります。
優れたグラウンドプレーンは電源プレーンと連携して低インダクタンス経路を形成します。これは高速回路にとって重要です。電圧の変動を抑え、信号をクリアに保ちます。電源プレーンの設計に重点を置くことで、PCBの性能が向上します。
注: 最適な電源プレーン結果を得るには、ビアを配置する場所とグランド プレーンのレイアウト方法を常に確認してください。
配電網の主な構成要素
動力源
形跡
攻撃機
デカップリングコンデンサ
電圧調整器
インピーダンスとPDNパフォーマンス
インピーダンスは電力分配ネットワークにとって非常に重要です。PCBを設計する際には、低いインピーダンスが求められます。低いインピーダンスは、すべての部品に安定した電力を供給します。高いインピーダンスは電圧降下を引き起こす可能性があります。電圧降下はエラーを引き起こしたり、チップに損傷を与えたりする可能性があります。電圧を安定させるには、インピーダンスを制御する必要があります。これにより、PCBの動作がスムーズになります。
PDNにおけるRLCモデル
電力分配ネットワークには、抵抗器、インダクタ、コンデンサが含まれています。これはRLCモデルと呼ばれます。抵抗は電流を遅くし、熱を発生させます。インダクタンスは電流の変化に抵抗します。負荷が急激に変化すると、電圧スパイクが発生する可能性があります。コンデンサはエネルギーを蓄積・放出します。これにより、電圧を安定に保つことができます。
RLCモデルを使用すると、電源ネットワークの動作を予測できます。設計上の弱点を特定し、コンデンサを追加したり、配線幅を変更したりすることで、電力供給を改善できます。デバイスの安全性を維持し、良好な動作を実現します。
インピーダンスの最小化
インピーダンスは可能な限り低く保つ必要があります。インピーダンスが低いほど、電圧降下が少なくなり、電力効率が向上します。インピーダンスを下げる方法は次のとおりです。
幅の広いトレースとしっかりとした電源プレーンを使用します。
入れ デカップリングコンデンサ チップに近い。
電源プレーンとグランドプレーンを接続するためにビアを追加します。
電源プレーンとグランドプレーンを近づけます。

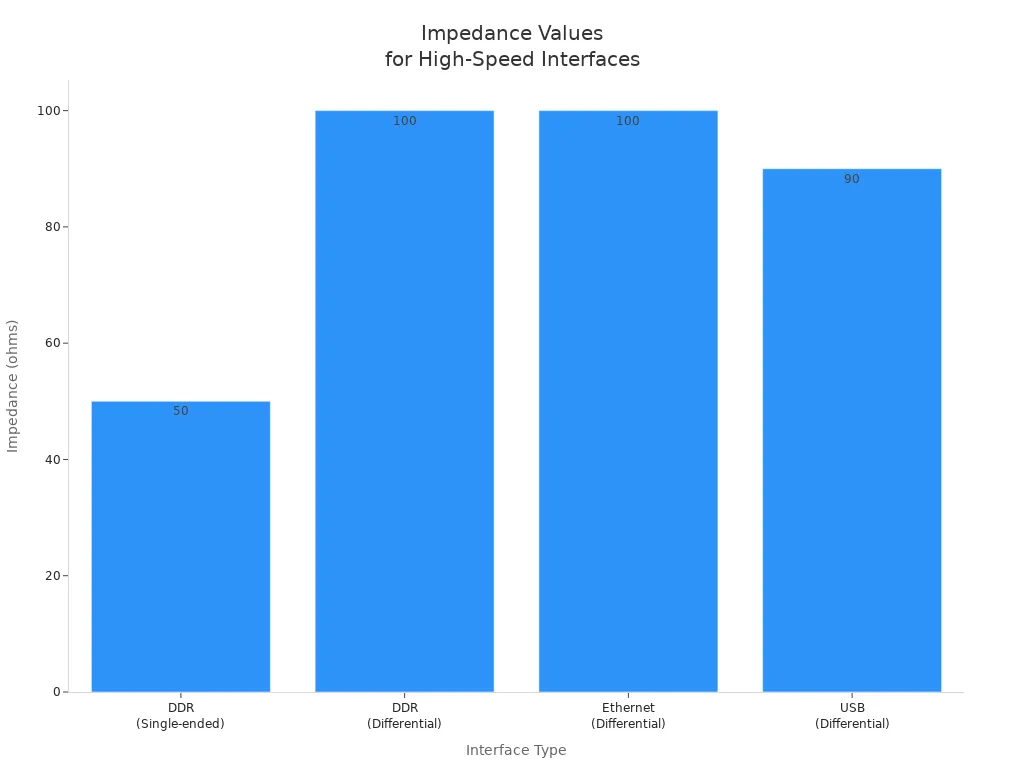

高速設計では、インターフェースの種類に合わせてインピーダンスを調整してください。以下の表は、一般的なインターフェースの適切なインピーダンス値を示しています。
インタフェースのタイプ | インピーダンス値 |
|---|---|
DDR（シングルエンド） | 50 Ω |
DDR（差動ペア） | 100 Ω |
イーサネット（差動ペア） | 100 Ω |
USB（差動） | 90 Ω |
インピーダンスをこれらの範囲内に維持することで、PCBはクリーンな電力を供給します。これにより、信号の問題を回避できます。
ヒント：作業を始める前に、必ずインターフェースに必要なインピーダンスを確認してください。これにより、ミスを防ぐことができます。
PDN分析と測定
配電網の測定と点検が必要です。インピーダンスなどの点検に役立つツールは数多くあります。 下の表はインピーダンスの測定方法を示しています:
方法 | 周波数範囲 | 利点/用途 |
|---|---|---|
タイムドメイン反射率測定法 (TDR) | MHzからGHz | 高速、高解像度。業界で広く使用されています。 |
ベクトルネットワークアナライザ（VNA） | kHzからGHz | 非常に正確で、RF およびマイクロ波に適しています。 |
インピーダンスアナライザー | HzからGHz | 正確で、受動部品に適しています。 |
LCRメーター | HzからMHz | シンプルで安価。高頻度の作業に使用します。 |
フィールドソルバー（シグリティX） | 無し | テスト前に結果を予測し、設計に使用されます。 |
オルキャドX | 無し | 設計中にインピーダンスをチェックするためのツールがあります。 |
電力網を評価するには、他の点も考慮する必要があります。 重要な指標を示す表:
メトリック | 詳細説明 |
|---|---|
PDNインピーダンス | 低い PDN インピーダンスにより安定した電力が供給されます。 |
電圧リップル | リップルが少ないということは、ノイズが少ないということです。 |
電流密度 | 良好な電流密度によりホットスポットがなくなり、信頼性が向上します。 |
直流抵抗を測定すると、電流の動きが分かります。これにより、電圧降下が発生する可能性のある箇所を特定できます。ループインダクタンスを測定すると、負荷が急激に変化した際に回路網がどのように動作するかが分かります。どちらのテストも、PCBが実際に動作することを確認するのに役立ちます。
インピーダンスを低く抑え、適切なツールを使用すれば、PCBは安定した電力を供給できます。これにより、デバイスの安全性と良好な動作が維持されます。適切なチェックとテストを行うことで、あらゆる設計において最適な電力供給が可能になります。
適切に設計された電力配電ネットワークの設計
電力要件を定義する
まず、各部品に必要な電力を把握する必要があります。PCB上のすべての部品のリストを作成し、それぞれの電流と電圧を記録してください。これは、十分な電力を確保する計画を立てるのに役立ちます。電源プレーンには適切な厚さの銅箔を使用してください。多くの基板では、 1.6 mm厚の板 の三脚と 3オンスまたは4オンスの銅これにより、強力な電源パスが形成されます。低インピーダンスパスには、グラウンドプレーンと電源プレーンを追加します。電圧変動に対応するため、電源ピンの近くにデカップリングコンデンサを配置します。
ヒント: 電力ニーズを明確にリスト化すると、電圧降下を防ぎ、PCB を安定させることができます。
コンポーネント配置戦略
部品の配置場所は電力供給にとって重要です。電源トレースが短く直線になるように部品を配置してください。これにより抵抗が低減し、電圧が安定します。デカップリングコンデンサはチップの近くに配置してください。適切な配置は熱対策にも役立ちます。高温の部品同士を離してください。ノイズの多い電源ラインの近くには、敏感な部品を配置しないでください。すべての部品がケースに収まり、他の部品の邪魔にならないことを確認してください。
短く直接的な電源パスに部品を配置します。
コンデンサは電源ピンから 5 mm 以内に配置します。
より効果的に冷却するために、熱い部品を離してください。
シミュレーションツール
シミュレーションツールは、 電力網を構築する前に、これらのツールを使って電圧降下やノイズが発生する可能性のある場所を特定しましょう。問題を早期に解決できます。一般的なツールの一覧は以下のとおりです。
ツール名 | 他社とのちがい |
|---|---|
またはCAD | 電力供給、電圧降下、ノイズをシミュレートします。使い方は簡単です。 |
アンシス SIwave | 電力と信号の整合性、EMI、熱をチェックします。コンデンサを最適化します。 |
シーメンス エクスペディション | 強力な電力供給分析で知られています。 |
これらのツールを使用して設計をテストしてください。PCBを製造する前に問題を発見することで、時間とコストを節約できます。
避けるべき一般的な間違い
ちょっとしたミスで電力供給に悪影響を与えることがあります。高電流パスには細いトレースを使用しないでください。常に幅の広いトレースまたは電源プレーンを使用してください。デカップリングコンデンサは電源ピンの近くに配置してください。グラウンドプレーンと電源プレーンは必ず配置してください。これらのプレーンは電力を安定させ、ノイズを低減します。これらの手順を忘れると、PCBで電圧降下が発生したり、正常に動作しなくなったりする可能性があります。
細いトレースを電源に使用しないでください。
コンデンサをチップから遠くに置かないでください。
グランドプレーンと電源プレーンを省略しないでください。
PDNの課題を克服する
高速回路
高速回路の設計は難しい場合があります。高速信号には常に安定した電力が必要です。電流の急激な変化にも対処しなければなりません。ノイズや電磁干渉によって信号が乱れる可能性があります。あらゆる信号速度において、インピーダンスを低く保つことが重要です。スペースが限られているため、部品を密集させて配置する必要があります。
急激な電流スパイクに対処する必要があります。
ノイズと EMI を制御する必要があります。
すべての信号に対してインピーダンスを低く保つ必要があります。
狭いスペースで作業することが多いです。
設計を十分に検証しないと、間違ったコンデンサを選択してしまう可能性があります。ノイズ、インピーダンス、安定性はすべて相互に影響を及ぼします。電源システムのあらゆる部分をチェックする必要があります。
複数の電源レール
多くの新しいボードは複数の電源レールを使用しています。各レールが正常に動作するには安定した電力が必要です。電圧降下や電流の問題を防ぐために、綿密な計画を立てる必要があります。以下の表は、レール数が多い場合に発生する可能性のある問題を示しています。
課題 | 説明 |
|---|---|
各ボードの電圧を一定に保つ必要があります。電圧が一致していないと問題が発生する可能性があります。 | |
電圧降下と電流の不均衡 | コネクタの抵抗とインダクタンスにより電圧が低下し、動作に悪影響を与える可能性があります。 |
システムレベルの電力計画 | ボードごとに消費電力は異なります。過熱や電力低下を防ぐには、電源のサイズを適切に調整する必要があります。 |
各レールに十分な電力が供給されるようにする必要があります。適切な計画を立てることで、トラブルを回避し、PCBを良好な状態に保つことができます。
不安定性のトラブルシューティング
電力供給ネットワークが安定しないことがあります。多くの問題は簡単な手順で解決できます。
ボードに損傷がないか確認する 焼けた部分や壊れた跡など。
マルチメーターを使用して重要な箇所の電圧を確認します。
オシロスコープを使用して信号が正しいかどうかを確認します。
各部品が動作するかテストします。
自分のボードと良いボードを比較して、何が違うのかを見つけてください。
周囲の物事も問題を引き起こす可能性があります。 高熱によりPCBが弱くなる可能性があります 壊れやすいです。湿度、揺れ、電磁干渉（EMI）の影響で電力供給が不安定になることがあります。これらのリスクを理解し、それらを考慮して設計する必要があります。適切な電力供給は、困難な状況でもデバイスを安全に保ちます。
ヒント: 常に 電力供給をテストする 実際のネットワークでの使用を想定しています。これにより、PCBが使用される前に問題を発見することができます。
PCB内の適切に設計された電源分配ネットワークは、多くのメリットをもたらします。下の表は、その仕組みを示しています。 安定した電力はボードの動作を向上させます そして長持ちします:
商品説明 | 説明 |
|---|---|
安定した電力供給 | デバイスが正常に動作し、問題が起こらないようにします。 |
強化された回路性能 | すべての部品の動作がより良く、より信頼性が高まります。 |
熱管理の改善 | PCB を涼しく保ち、より長く動作させるのに役立ちます。 |
電力システムを強固に保つために、 これらのヒントを試してみてください: 早めに電源設定を計画しましょうインピーダンスを整合させ、電源パスを短くしてください。デカップリングコンデンサは電源ピンの近くに配置してください。幅の広い配線としっかりとしたグランドプレーンを使用してください。
信頼できるリソースや業界ガイドを参照すれば、さらに多くのことがわかります。
