アンプのPCBによくある問題とその解決方法

アンプのPCBによくある問題とその解決方法

アンプのPCBの不具合を修復することは、システムを良好な状態に保つために重要です。アンプのPCBが破損すると、信号の問題、過熱、さらには完全な故障を引き起こす可能性があります。最悪ケース回路ストレス解析(WCCSA)は、これらの問題の発見に役立ちます。WCCSAは、厳しい条件下で部品がストレスにどのように対処するかを検証します。これにより、設計の安全性が確保され、長期にわたって適切に動作することが保証されます。

アンプのPCBは小さく、繊細な部品が含まれているため、修理は難しい場合があります。しかし、注意深く観察し、部品をテストするといった簡単な手順を踏むことで、修理が容易になります。これらの手順を踏むことで、問題箇所を特定し、大きな問題を見逃すことを防ぐことができます。これにより、修理時間を節約し、修理コストを削減できます。

主要なポイント(要点)

  • 不適切なレイアウトや接地不良などの一般的な PCB の問題を見つけます。

  • 回路を壊す可能性のある欠陥を防ぐために、慎重にはんだ付けしてください。

  • ヒートシンクを使用して PCB を冷却し、寿命を延ばします。

  • 問題を早期に発見するために、PCB を頻繁にチェックしてクリーニングしてください。

  • PCB をより良く機能させ、より長持ちさせるために、良質な部品を選びましょう。

一般的なアンプPCB設計の問題

一般的なアンプPCB設計の問題
イメージソース: ペクセル

設計上の問題

レイアウトミス

PCBレイアウトは、PCBの性能に影響を与えます。不適切なレイアウトは、信号の問題、過熱、故障の原因となる可能性があります。ショートを防ぐため、配線は離して配置してください。配線が長いと信号が遅くなり、抵抗が増えるため、短い方が望ましいです。

弱い接地

適切な接地は信号をクリアに保ち、ノイズを低減します。接地が不十分だと、PCBが異常な動作をしたり、信号を歪ませたりする可能性があります。グラウンドプレーンを使用し、すべての部品をそこに接続してください。これによりグラウンドループがなくなり、PCBの安定性が向上します。

コンポーネントの配置が間違っている

部品を不適切な場所に配置すると、PCBの性能が低下する可能性があります。電源の近くに熱に弱い部品があると過熱する可能性があります。部品を慎重に配置して、高温の部品と繊細な部品を離してください。そうすることで熱管理が容易になり、損傷を防ぐことができます。

物質的な問題

低品質のPCB材料

安価な素材は熱や圧力によって壊れやすく、ひび割れたり剥がれたりする可能性があります。耐久性を高めるには、業界の基準を満たす素材を選びましょう。

熱処理の悪さ

PCBは使用中に熱くなりますが、熱管理が適切でないと損傷につながる可能性があります。これによりPCBの寿命が短くなります。熱を拡散しやすい材料を使用してください。ヒートシンクやサーマルビアを追加して基板を冷却しましょう。

製造上の問題

はんだ付け不良

はんだ付けミスにより、PCBが正常に動作しなくなる可能性があります。よくある問題には以下のようなものがあります。

  • 接続不良:リード線とパッドが完全に接続されていません。

  • はんだが多すぎると、はんだボールの下に問題が隠れてしまいます。

  • 部品の配置ミス:基板が正常に動作しなくなります。

  • コールドジョイント:はんだ付け時の加熱不足。

  • はんだブリッジ:短絡や部品の焼損の原因となる。

  • 水しぶき:短絡の危険性があります。

  • パッドが浮き上がっている場合:ボードが損傷し、ショートの原因となります。

エッチング不良

エッチングは回路を形成するために余分な銅を除去します。適切に行われないと、残った銅によってショートや信号障害が発生する可能性があります。エッチング後、基板を確認し、パターンがきれいであることを確認してください。

環境要因

湿度の影響

湿度はPCBの動作に悪影響を及ぼす可能性があります。湿気が多すぎると金属部品が錆び、接続が弱くなり、基板の信頼性が低下します。また、PCBの層の中に水が入り込み、層が剥がれてしまうこともあります。こうなると基板の強度が低下します。さらに、湿度が高いと絶縁抵抗も低下し、電気系統に問題が生じる可能性があります。

湿度や温度の変化は状況を悪化させます。例えば:

  • 熱により物質はさまざまな形で膨張し、応力が生じます。

  • 湿気は損傷を早め、電気特性を変化させます。

PCBを保護するには、特殊なコーティングを使用してください。これらのコーティングは湿気を遮断し、錆を防ぎます。PCBを乾燥した場所に保管することも、湿気による損傷を防ぐのに役立ちます。

温度変化

温度変化はPCBに様々なダメージを与える可能性があります。高熱は材料の劣化を早めます。また、部品の膨張を引き起こし、はんだ接合部にひび割れや破損が生じる可能性があります。

温度変化は部品の動作にも影響を与えます。特に繊細な部品はそうです。こうした問題を避けるには、耐熱性に優れた材料を使用してください。基板を冷却するために、ヒートシンクやサーマルビアを追加してください。温度を頻繁にチェックし、安全な温度に保つようにしてください。

コンプライアンスの問題

規制基準

規則に従うことで、PCBの安全性と良好な動作が確保されます。これらの規則は、PCBの製造に使用される有害な化学物質を制限しており、人々と環境の保護に役立ちます。

安全に関する考慮事項

PCBの設計と使用においては、安全規則が重要です。古いPCBは汚染を防ぐために慎重に廃棄する必要があります。また、PCBトランスを安全かつ信頼性の高い状態に保つための使用方法についても規則で定められています。

主要な規制重点分野

詳細説明

濃度限界

安全のため、規則により PCB 内の有害化学物質が制限されています。

許可された使用

PCB トランスを安全に使用する方法について説明します。

廃棄プロトコル

古い PCB を安全に廃棄する方法をリストします。

これらのルールに従うことで、PCB は標準を満たし、安全に使用できるようになります。

アンプのPCBの問題を理解する

はんだ付けの欠陥

はんだ付けミスは、アンプのPCBの動作を停止させる可能性があります。はんだ付け不良は接合部の強度を低下させ、電気の流れを阻害します。はんだが完全に溶けず隙間が空いてしまうと、コールドソルダージョイントが発生し、導電性が低下します。はんだ付け量が多すぎると、誤って部品が接続され、ショートを引き起こす可能性があります。

これらの問題を見つけるには、PCBを注意深く点検してください。はんだ付けのムラやパッドの浮きがないか確認しましょう。これらの問題は、はんだ付けを再加熱するか、壊れた部品を交換することで解決できます。適切なはんだ付け方法は、強固な接続を確立し、将来の問題を防ぎます。

ヒント:はんだ付けミスを防ぐために、良質のはんだを使用し、一定の熱量で加熱してください。

熱管理の問題

アンプのPCBにとって、熱は大きな問題です。熱管理が不十分だと部品が損傷し、PCBの寿命が短くなる可能性があります。また、高熱は材料を破壊し、性能低下を引き起こします。

熱チェックは設計上の欠陥を見つけるのに役立ちます。熱インピーダンスなどのツールは、部品の熱に対する耐性を示します。PCBの冷却方法には以下のようなものがあります。

  • サーマルビア:熱をより低温の層に伝えるための微細な穴。

  • ヒートシンク:熱を吸収して拡散させる金属部品。

これらの方法により冷却効果が向上し、PCBの動作が良好に保たれます。また、温度を頻繁に監視することで、PCBの安全性も向上します。

信号干渉

信号干渉はアンプのPCBの信頼性を低下させます。電磁干渉(EMI)はオペアンプなどの敏感な部品に影響を与えます。干渉が強くなりすぎると、オペアンプの精度が低下し、動作不良を引き起こします。

研究によると、干渉の強度と周波数はEMI問題に影響を与えることが示されています。電源に入力される信号はPCBを混乱させ、エラーを引き起こす可能性があります。接地やEMIフィルターなどのシールド方法は、干渉を低減し、PCBを外部の問題から保護します。

注:部品を慎重に配置し、部品間に十分な間隔を空けることで、干渉のリスクを低減できます。

コンポーネントの障害

部品の破損は、アンプの基板の動作不良の原因となります。よくある問題としては、コンデンサの液漏れ、抵抗器の過熱、トランジスタの破損などが挙げられます。これらの問題は、信号不良、効率低下、あるいは完全な故障につながる可能性があります。これらの問題を迅速に解決することで、基板の信頼性を維持できます。

次の方法により部品の故障を防ぐことができます。

  • 故障モード影響解析(FMEA)は、設計上の弱点を見つけ出す。

  • ひずみ評価試験は、部品を過酷な条件下でテストし、欠陥を発見するものです。

  • 生産能力の拡大はストレスを軽減し、部品の寿命を延ばすのに役立つ。

  • 冗長性とは、部品が故障した場合でもシステムが正常に動作し続けるようにするためのバックアップ機能のことです。

  • 製造性を考慮した設計(DFM)は、製造工程におけるミスを低減します。

  • テスト容易性設計(DFT)は、テストを容易にし、問題を早期に発見することを可能にする。

これらの手法を用いることで、プリント基板の強度を高め、故障を減らすことができます。例えば、優れた設計は修理回数を減らし、コスト削減と信頼性向上につながります。これらのアイデアを活用することで、アンプ用プリント基板の性能向上と長寿命化を実現できます。

ヒント:部品に膨張や変色などの損傷がないか、こまめに確認してください。大きな問題を防ぐためにも、不良部品はすぐに交換しましょう。

電源供給の課題

電源系のトラブルは、アンプの基板に不具合を引き起こす可能性があります。電圧変動、電流不足、電圧レギュレーション不良などの問題は、不安定性の原因となります。これらの問題は信号品質を低下させ、繊細な部品を損傷させる恐れがあります。

次の手順に従って電源の問題を修正してください。

  1. 電圧レギュレータを使用して電力を安定させます。

  2. ノイズを低減し、電力スパイクを平滑化するためにコンデンサを追加します。

  3. 電源が十分な電流を供給していることを確認してください。

  4. 電力の流れを止めている緩んだ配線や壊れた接続がないか確認してください。

優れた電源は、プリント基板を電気的な損傷から保護し、安定した状態を維持します。例えば、コンデンサはノイズを低減し、信号をよりクリアにします。電圧レギュレータは過電圧を抑制し、部品を損傷から保護します。電源を改善することで、プリント基板の性能と寿命が向上します。

注:電源の状態を頻繁に監視し、問題を早期に発見して解決してください。

アンプPCBのトラブルシューティング

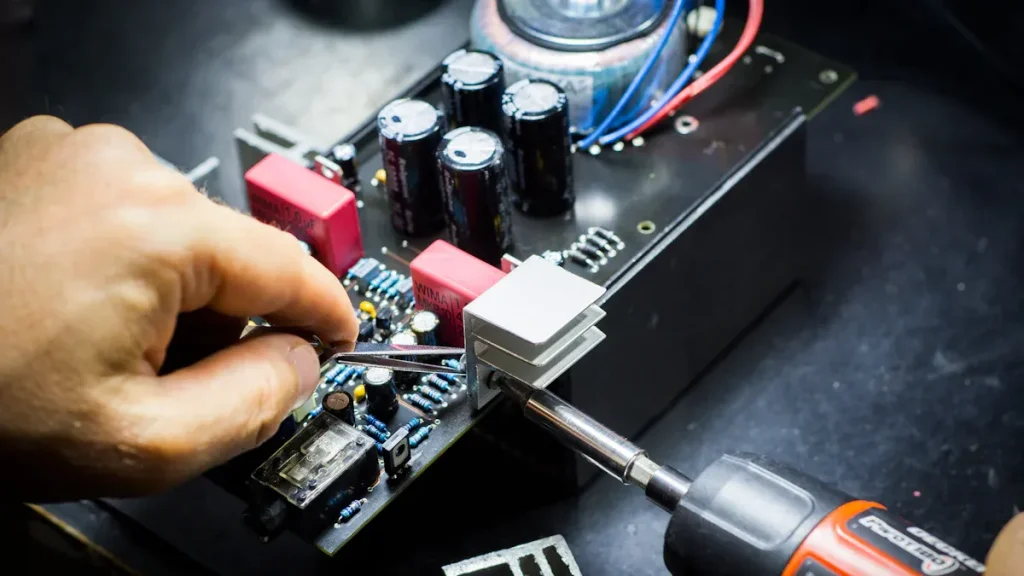

アンプPCBのトラブルシューティング
イメージソース: ペクセル

目視検査技術

問題を見つけるための第一歩は、PCBを観察することです。部品の破損、はんだ付け不良、汚れなど、明確な問題を見つけるのに役立ちます。基板を注意深く観察することで、特殊な工具を使わずに不具合を見つけることができます。

拡大鏡や顕微鏡などのツールを使って、よりよく観察しましょう。これらのツールは、微細な亀裂、パッドの浮き、錆を見つけるのに役立ちます。例えば、特殊な顕微鏡を使えば、はんだ接合部や配線の隠れた問題を発見できます。基板をチェックすることで、汚れ、錆、配線の乱雑さも発見できます。

検査技術

目的

使用したツール

外観検査

欠陥や故障の原因を見つける

拡大鏡、実体顕微鏡、金属組織顕微鏡

外観検査

汚れ、錆、配線の問題を見つける

視覚チェックのためのシンプルなツール

これらの方法は、目に見える問題を素早く発見するのに役立ちます。これにより、さらなるテストが必要かどうかを判断できます。これにより時間を節約し、基本的な問題を見逃すことがなくなります。

ヒント:まず基板を清掃して、問題の原因となるホコリや汚れを取り除いてください。

マルチメーターを使った電気テスト

PCBを確認した後は、マルチメーターでテストしましょう。マルチメーターは、PCBの部品が正常に動作しているかどうかを確認します。回路内の電圧、電流、抵抗を測定します。

まず、導通テストを行って、配線が接続されているかどうかを確認します。マルチメーターを導通モードに設定し、配線とはんだ接合部をテストします。ビープ音が鳴れば接続は良好です。ビープ音が鳴らない場合は、回路が断線していることを意味します。

次に、重要なポイントで電圧を測定します。例えば、ICの電源ピンに適切な電圧が供給されているかを確認します。測定値が間違っている場合は、電源の不良または部品の故障が考えられます。マルチメーターを使用して、抵抗、コンデンサ、ダイオードをテストします。測定値を仕様と比較し、問題箇所を特定します。

注:抵抗値または導通を測定する前に、必ず電源を切ってください。これにより、マルチメーターと基板の損傷を防ぐことができます。

シグナルデバッグ方法

信号デバッグは、PCBの動作に影響を与える問題を検出します。信号にノイズ、歪み、干渉がないかチェックします。

オシロスコープは、このための主なツールです。信号波形を表示し、その挙動を観察できます。オシロスコープをアンプの入力と出力に接続します。表示された波形と、本来あるべき波形を比較します。異常なスパイクやディップがあれば、問題があることを意味します。

信号発生器は回路にテスト信号を送ることができます。これにより、信号が弱まったり途切れたりする箇所を特定することができます。例えば、ある場所で信号が弱まる場合、その部分の部品が故障している可能性があります。

スペクトラムアナライザを使えば、電磁干渉(EMI)を検出することもできます。EMIは敏感な部品に悪影響を与え、信号品質を損なう可能性があります。干渉源を特定したら、接地を改善するか、EMIフィルタを追加して対策を講じましょう。

ヒント:デバッグ時の干渉を軽減するため、信号経路は短く、シールドを施してください。

緩んだ部品や壊れた部品を見つける

緩んでいたり破損していたり​​する部品は、アンプの基板性能に悪影響を与える可能性があります。これらの問題を早期に発見することで、さらなる損傷を防ぎ、アンプを良好な状態に保つことができます。まずは基板をよく観察してください。部品の位置がずれていたり、ひび割れていたり、外れていたりする箇所がないか確認しましょう。肉眼では見落としがちな小さな問題を見つけるには、拡大鏡や顕微鏡を使用してください。

基板を軽く振って、緩んでいる部品を見つけることもできます。ガタガタと音がする場合は、部品がしっかりと取り付けられていない可能性があります。はんだ付け部分にも注意してください。はんだが弱かったり切れていたりすると、部品が緩む可能性があります。マルチメーターを使って接続部分をテストしましょう。導通モードに設定し、接合部に電流が流れているかどうかを確認します。電流が流れていない場合は、接合部をはんだ付けし直して修理しましょう。

熱や衝撃によって部品が損傷することがよくあります。コンデンサの膨張や液漏れ、抵抗器の変色はトラブルの兆候です。損傷した部品をすぐに交換して、大きな問題を防ぎましょう。予備部品を用意しておくことで、問題を迅速に解決し、遅延を防ぐことができます。

ヒント:基板を点検する際は、新たな損傷を与えないよう、優しく行ってください。

電源の安定性を確認する

アンプ基板が正常に動作するためには、安定した電源供給が不可欠です。電圧変動、ノイズ、電流不足などの電源トラブルは、性能低下の原因となります。電源供給を点検することで、基板にクリーンで安定した電力が供給されていることを確認できます。

まず、マルチメーターを使って基板上の重要な箇所の電圧を測定します。測定値を設計図に記載されている値と比較してください。電圧が高すぎたり低すぎたりする場合は、レギュレーターまたは電源ユニットが故障している可能性があります。マルチメーターを使って、電源ラインの接続不良がないかも確認してください。

より詳しく調べるには、オシロスコープを使いましょう。電圧の変化をリアルタイムで表示します。スパイクやディップはノイズや不安定さを意味します。オシロスコープとパワーアナライザは、こうした問題を見つけるのに最適です。詳細なデータを提供し、問題の特定に役立ちます。

設計段階の早い段階で電力テストを実施することで、後々の高額な修正を回避できます。シミュレーションとテストにより、パフォーマンスに悪影響を与える前に問題を特定できます。修理中は、電源がアンプに十分な電流を供給していることを確認してください。電力を大量に消費する部品の近くにコンデンサを追加すると、スパイクを平滑化し、安定性を維持できます。

注:電源の信頼性を維持し、設計要件に適合させるため、電源の状態を頻繁に確認してください。

高度なPCB修理技術

熱画像診断でホットスポットを見つける

サーマルイメージングは​​、プリント基板上のホットスポットを見つけるのに役立ちます。これらのホットスポットは、部品の破損や設計ミスなどの問題を示していることがよくあります。これらの問題を早期に発見することで、さらなる損傷を防ぎ、プリント基板の寿命を延ばすことができます。

サーマルカメラは、基板上の部品から発生する熱を検知します。熱が基板全体にどのように広がるかを示してくれるのです。例えば、過電流によって抵抗器が過熱した場合、カメラはその部分を明るい点として映し出します。そうすることで、その部分に問題がないか確認できます。

研究によると、熱画像は医療や軍事といった重要な分野で効果的に機能することが示されています。超音波や機械学習といったツールを用いて、小さな熱の問題さえも発見します。これにより、問題が悪化する前に発見することができます。

ヒント:検査中はサーモグラフィーを使用して温度レベルを確認してください。これにより、時間と修理費用を節約できます。

隠れた問題を見つけるためのX線スキャン

X線スキャンは、隠れたプリント基板の問題を発見するのに非常に有効です。部品が小型化し、互いに接近するにつれて、通常の検査でははんだ付け不良などの問題を見落としてしまう可能性があります。X線検査は内部を鮮明に映し出すため、こうした隠れた問題を容易に発見できます。

この方法は、ボールグリッドアレイ(BGA)部品のはんだ接合部の検査に効果的です。気泡、隙間、接合部の弱点などを検出できます。例えば、はんだ接合部が完全に形成されていない場合、X線検査で問題箇所を明確に確認できます。

機能

Details

有効性

特に BGA における隠れたはんだ接合部の問題を検出します。

公式サイト限定

はんだ接合部の内部ビュー、気泡の検出、弱い領域を表示します。

境界

特殊なツールが必要で、BGA や CSP などの特定の部品に最適です。

X線は、部品が密集している高密度プリント基板の検査にも役立ちます。また、通常の検査方法では検査が難しい、重い材料で作られたはんだ接合部のチェックにも有効です。

注: X線スキャンには特別なツールとスキルが必要です。精度が重要なデバッグ作業にのみ使用してください。

スペクトラムアナライザによる信号の確認

信号チェックは、アンプ基板の修理において非常に重要です。スペクトラムアナライザは、信号周波数を分析してノイズ、歪み、干渉を検出します。このツールは、オペアンプなどの高感度部品の不具合を修正するのに役立ちます。

まず、アナライザをアンプの入出力に接続します。周波数スペクトルに異常なスパイクがないか確認します。これらのスパイクは電磁干渉(EMI)の可能性があります。干渉源が見つかったら、接地を改善するか、EMIフィルタを追加して修正します。

信号チェックは、プリント基板の性能向上にも役立ちます。周波数特性を調べることで、アンプが正しく動作していることを確認できます。これにより信号品質が向上し、基板の信頼性が高まります。

ヒント:信号経路は短く、シールドを施すことで干渉を低減できます。これにより、信号チェックの精度が向上します。

故障した部品の交換

アンプ基板の修理において、破損した部品の交換は重要なステップです。コンデンサ、抵抗器、トランジスタなどの部品が損傷すると、回路が正常に動作しなくなる可能性があります。これらの部品を見つけて交換することで、基板の正常な動作と信頼性を維持することができます。

まず、壊れた部品を見つけます。マルチメーターなどのツールを使って、異常な数値がないか確認します。例えば、コンデンサが電荷を保持できなかったり、抵抗器が接続されていない場合は、故障している可能性があります。問題箇所を見つけたら、はんだごてで慎重に部品を取り外します。はんだ付けは、周辺を傷つけない程度に軽く加熱してください。

元の部品と一致する交換部品を選んでください。抵抗値、静電容量、定格電圧などの詳細を確認してください。間違った部品を使用すると、さらなる問題が発生したり、最悪の場合はプリント基板が破損したりする可能性があります。例えば、定格電圧の低いコンデンサは、通常の使用中に故障する可能性があります。

新しい部品を取り付けたら、はんだ付け部分を確認してください。しっかりとしっかりと接合されていることを確認してください。はんだ付け部分が弱いと、接続不良や性能低下の原因となる可能性があります。部品交換後、回路をテストし、すべて正常に動作することを確認してください。この手順で修理が成功したことが確認できます。

ヒント:部品は丁寧に扱ってください。静電気による損傷を防ぐため、帯電防止工具を使用してください。

メーカードキュメントのコンサルティング

基板修理の際には、メーカーの取扱説明書が非常に役立ちます。部品の取り扱い、テスト、交換に関する明確な手順が記載されています。これらの説明書には、図解、部品の詳細、問題解決のためのヒントなどが含まれていることが多く、修理をより簡単かつ正確に行うことができます。

アドバイスについては、IPC 7711/21などの業界標準規格に従ってください。この規格では、電子基板の修理および交換の最適な方法が説明されています。これらの方法を使用することで、プリント基板の良好な動作と信頼性を維持できます。以下の表に重要な情報を示します。

スタンダード

詳細説明

IPC 7711/21

高い品質を維持しながら電子基板を修理および交換するためのヒント。

メーカーガイドは、適切な交換部品を選ぶ際にも役立ちます。承認済み部品とその詳細が記載されているため、設計に適合し、故障しにくい部品を確実に使用できます。

注:説明書は後で参照できるよう手元に保管してください。修理時の時間短縮とミス防止に役立ちます。

アンプPCBの予防策

PCB設計のベストプラクティス

優れたPCB設計は、アンプの性能向上に役立ちます。信号損失を防ぐため、信号経路は短く保ちましょう。ノイズを低減し、回路を安定させるために、グランドプレーンを使用してください。性能を向上させるために、部品の配置にも注意を払いましょう。例えば、熱に弱い部品は電源から離して配置し、過熱を防いでください。

PCBを作成する前に、設計を2度確認してください。シミュレーションを行うことで、問題を早期に発見し、修理コストを削減できます。業界の規則に従い、PCBが安全で正常に動作することを確認してください。

適切なはんだ付け技術

適切なはんだ付けを行うことで、プリント基板の強度と信頼性が向上します。はんだの温度と搬送速度を適切に制御することで、短絡などのミスを防ぐことができます。研究によると、これらの設定を調整することで、はんだ付け不良が減り、組み立て品質が向上することが示されています。

リフローはんだ付けでは、接合部の弱化を防ぐために均一な熱が必要です。熱ムラがあると、PCBの耐久性を損なう問題が発生する可能性があります。より良い結果を得るには、適切な工具と高品質のはんだを使用してください。

ヒント:はんだ付けミスを防ぐため、工具を清潔に保ち、一定の速度で作業してください。

適切な冷却と換気の確保

冷却は部品の過熱や破損を防ぎます。SOLIDWORKS Flow Simulationなどのツールは、冷却設計の仕組みを視覚的に示します。また、シミュレーションによって、ヒートシンクの性能向上が冷却効果を高めることも実証されています。

  • ファンは熱をより早く逃がすのに役立ちます。

  • 熱チェックによりホットスポットを検出し、信頼性を向上します。

ヒートシンク、冷却ファン、またはサーマルビアを追加して、PCBの温度を下げましょう。安全のために、頻繁に温度を監視してください。

定期的なメンテナンスと清掃

アンプの基板を良好な状態に保つには、こまめに清掃してください。ほこり、汚れ、湿気が蓄積すると、不具合の原因となります。清掃することでこれらの問題を解消し、基板のスムーズな動作を維持できます。

まず、基板に汚れやサビがないか確認してください。柔らかいブラシかエアダスターを使って、浮いた汚れを落としましょう。こびり付いた汚れには、糸くずの出ない布か綿棒にイソプロピルアルコールを含ませて拭き取ってください。水や強力な化学薬品は基板を傷める可能性があるため、使用しないでください。コネクタがある場合は、接触不良を防ぐために接点復活剤で清掃してください。

メンテナンスには、損傷や摩耗のチェックも含まれます。焦げ跡、はんだ付けの緩み、変色した部品などがないか確認しましょう。これらの問題はすぐに対処し、大きな問題を防ぎましょう。緩んだネジがあれば締め直し、ボードをしっかりと固定しましょう。

基板を長持ちさせるには、清潔で乾燥した場所に保管してください。静電気から保護するために、帯電防止袋を使用してください。基板へのストレスを避けるため、温度と湿度を一定に保ってください。

ヒント:小さな問題が大きな問題に発展するのを防ぐため、数ヶ月ごとに基板を点検・清掃してください。

高品質のコンポーネントの使用

良質な部品を使用することで、アンプの基板の性能が向上し、寿命も長くなります。安価な部品は負荷がかかると破損しやすく、修理頻度が高くなります。一方、高品質な部品は負荷に強く、基板をスムーズに動作させることができます。

電源モジュール、CPU、イーサネットカードなど、一部の部品は故障しやすい傾向があります。これらの部品の高性能バージョンを選択することで、ボードの信頼性が向上します。これらの部品は、熱やストレスにも耐え、壊れることはありません。

良質な部品を使用することで、プリント基板の動作速度と効率も向上します。例えば、高品質のコンデンサは電圧を安定させ、強力な抵抗器は熱に強く、損傷を防ぎます。

注:良質な部品は価格が高くなる場合がありますが、長持ちし、修理の頻度が少なくなるため、結果的に費用を節約できます。

部品を購入する際は、仕様を確認し、設計に適合していることを確認してください。偽造品は品質基準を満たしていないため、避けてください。認定部品を販売している信頼できるサプライヤーから購入してください。

ヒント:PCBプロジェクトに必要な良質な部品を入手できる、信頼できるサプライヤーのリストを作成しておきましょう。

アンプのPCB(プリント基板)の問題は、アンプの性能を損なう可能性があります。はんだ付け不良、信号の問題、電源トラブルなどの問題を特定し、解決する方法を学びました。基板を確認し、部品をテストするなどの簡単な手順で修理が容易になります。PCBの設計を工夫し、こまめに清掃するなどの良い習慣を身につけることで、問題が発生する前に防ぐことができます。これらのアイデアを活用することで、回路基板を丈夫に保ち、良好な動作を維持できます。これらのヒントに従うことで、PCBの修理スキルが向上し、アンプを良好な状態に保つことができます。

FAQ

アンプの PCB を修理するにはどのようなツールが必要ですか?

マルチメーターやはんだごてなどの簡単な工具が必要です。より複雑な問題の場合は、サーモグラフィーカメラやスペクトルアナライザーを使用します。拡大鏡や顕微鏡を使えば、小さな問題を見つけるのに役立ちます。

ヒント:高度なツールを試す前に、まずは基本的なツールから始めましょう。

はんだ付けミスをどうしたら防げますか?

良質のはんだを使用し、熱を一定に保ちましょう。ブリッジや接合部の弱化を防ぐため、はんだの使用量には注意しましょう。スムーズに作業を進めるために、工具はこまめに清掃してください。しっかりとした接合を実現するために、正しいはんだ付け方法を習得しましょう。

注:作業終了後は必ずはんだ付け箇所を確認してください。

PCB 設計において接地が重要なのはなぜですか?

接地は信号をクリアに保ち、ノイズを低減します。接地がないと、信号が乱れたり歪んだりする可能性があります。グランドプレーンはすべての部品を繋ぎ、干渉を防ぎ、PCBを安定させます。

ヒント:基板の動作を改善するために、グランドプレーンを追加してください。

過熱している部品をどうやって見つけますか?

焦げたような臭い、膨張、変色がないか確認してください。サーモグラフィーで基板の高温部分を観察できます。過熱は通常、抵抗器、コンデンサ、またはトランジスタで発生します。損傷の拡大を防ぐため、不良部品を速やかに交換してください。

注:定期的な温度チェックは、過熱問題を回避するのに役立ちます。

高品質のコンポーネントを使用する理由は何ですか?

良質な部品は長持ちし、ストレス下でも優れた性能を発揮します。破損や修理が必要になる可能性が低くなります。認定部品は優れた性能を発揮し、長期的に見てコスト削減にもつながります。

ヒント:偽物を避けるため、信頼できる販売店から部品を購入しましょう。
