アルミニウムや銅コアなどの金属基板PCBは、優れた熱制御が求められる電力機器に適しています。厚銅PCBも電力用途において重要であり、特に大電流と大きな熱流が求められる用途では重要です。世界全体では、アルミニウムベースのPCBが市場の約60～65%を占めています。厚銅を含む銅ベースのPCBは約35%を占めています。厚銅PCBは、太陽光発電インバータなどの過酷な用途でますます多く使用されています。エンジニアは、各デバイスに最適なPCBを選択する際に、熱、強度、価格を考慮します。
主要なポイント（要点）
メタルコアPCBは、アルミニウムや銅などの金属ベースを採用しています。熱を素早く逃がすため、大電流を流すよりも熱制御が重要なデバイスに適しています。
厚銅PCBは非常に厚い銅層を有しています。大電流を流し、熱やストレスにも強いため、EV充電器や大規模電力システムといった過酷な用途に最適です。
アルミコアPCBは軽量でコストも低く、LEDライトのような中出力デバイスに適しています。銅コアPCBは熱制御性に優れ、非常に強度が高いですが、コストは高くなります。
適切なPCBの選択は、デバイスの発熱、電流、そして使用場所によって異なります。適切なPCBは、デバイスの寿命を延ばし、より優れた動作を実現します。
銅の厚さや層などについて PCB の専門家に相談すると、デバイスのニーズと予算に最適なものを見つけるのに役立ちます。
金属コアPCBと厚銅PCB
構造と材料
メタルコアPCB パワーデバイスには、金属コアPCBと銅コアPCBの両方が使用されています。構造と材質は異なります。金属コアPCBには金属ベース層があります。このベースは通常、アルミニウムまたは銅です。金属ベースは重要な部品から熱を逃がすのに役立ちます。最もよく使われるのはアルミニウムです。軽量で高価すぎず、放熱性に優れています。銅コアPCBは銅をベースとして使用します。銅は放熱性に優れ、強度も優れています。ただし、銅はアルミニウムよりも高価です。
厚銅 PCB 金属ベースではなく、基板内部に厚い銅層を使用しています。この銅層は通常のPCBよりもはるかに厚く、1平方フィートあたり数オンスにもなることがあります。厚い銅層により、これらの基板は高電流を流すことができます。また、繰り返しの加熱と冷却による損傷を防ぐのにも役立ちます。
機能 | メタルコアPCB（アルミニウム/銅） | 重い銅のPCB |
|---|---|---|
ベース材料 | アルミニウムまたは銅基板 | 標準FR-4（金属基板なし） |
銅層の厚さ | スタンダード | 非常に厚い（最大20オンス/平方フィート） |
熱放散 | 素晴らしい（特に銅コアPCB） | 非常に良好（厚い銅線経由） |
機械的強度 | 高（銅コアPCB最強） | 高（厚い銅から） |
重量 | アルミニウムは軽く、銅は重い | 穏健派 |
注：アルミコアPCBは価格と性能のバランスが取れています。銅コアPCBは、過酷な用途における熱制御と強度に最適です。
製造上の違い
メタルコアPCBと厚銅PCBの作り方は異なります。メタルコアPCBは、通常はアルミニウムまたは銅などの金属ベースから作られます。金属ベースの上に特殊な層が塗布され、その上に銅の回路層が重ねられます。これらの層はしっかりと密着している必要があります。密着していないと、金属層と他の層の膨張率が異なるため、基板が曲がってしまう可能性があります。
銅コアPCBは、アルミコアPCBに比べて穴あけや切断が困難です。銅は強度が高いため、工具の摩耗が早くなります。そのため、銅コアPCBの製造には時間がかかります。一方、アルミコアPCBは作業性に優れているため、一度に多数の基板を製造する際によく使用されます。
厚銅基板は通常のFR-4ベースを使用します。銅層を厚くするために特別な工程が必要です。メーカーは銅めっきとエッチングを何度も繰り返します。この工程には時間がかかり、慎重なチェックも必要です。正しく行われないと、銅に穴が開いたり、銅が不均一になったりする可能性があります。
どちらのタイプの PCB も業界の規則を満たす必要があります。
IPC-6012 は、金属コア PCB を含むリジッド PCB の品質と強度がどの程度でなければならないかを規定しています。
IPC-6012 に記載されていない場合でも、厚銅 PCB はこれらの規則を満たす必要があります。
UL認証は安全性を確認します。UL 94は、基板の発火しやすさを評価します。これは電力機器にとって重要です。
AS9100 や AS9102 などの航空宇宙規則は、重要な用途における金属コア PCB に使用されます。
どちらのタイプも、REACH や紛争鉱物など、環境や材料の産地に関する規則に従う必要があります。
厚銅PCBは、過酷な環境でも長持ちします。銅が厚いため強度が高く、より多くの電流を流すことができます。金属コアPCBよりも熱やストレスに強いです。工場や発電所では、厚銅PCBの方が長持ちし、固定の必要性も少なくなります。金属コアPCB、特にアルミニウムコアPCBは放熱性に優れ、柔軟性にも優れています。しかし、過酷な環境下では厚銅PCBほど長持ちしません。
金属基板の種類
アルミコアPCB
アルミコアPCB 主要部品としてアルミニウムベースを採用しています。このタイプのPCBは、重すぎず高価すぎないという利点があります。また、様々な用途に適しています。アルミニウムは電気と熱を非常によく通します。重要な部品が過熱するのを防ぐのに役立ちます。ほとんどのアルミニウムコアPCBは、アルミニウムと銅回路の間に特殊な層を設けています。この層によって熱の移動速度が遅くなります。それでも、この基板は多くの電力デバイスに適しています。
以下の表は、アルミコア PCB と銅コア PCB の熱移動効率を示しています。
PCBタイプ | 熱伝導率（W / mK） | Notes |
|---|---|---|
アルミコアPCB | 1〜9 | 最も一般的には1～2。アルミニウム基板と銅層の間の誘電体層によって制限される。 |
銅コアPCB | 400近く | 特に熱電分離技術により実現。アルミニウムよりも大幅に高い |
アルミコアPCBは軽量でコストも低く、LEDライトなどの用途に最適です。これらの用途では、優れた熱制御と低価格が求められます。多くのエンジニアがアルミを選択するのは、製造が容易で中出力デバイスに適しているためです。アルミは錆びにくいため、屋外や湿気の多い場所での使用にも適しています。
銅コアPCB
銅コアPCB 主な金属部品として銅を使用しています。銅はアルミニウムよりも熱伝導率がはるかに高いため、銅コアPCBは部品を素早く冷却できます。熱伝導率は400W/mK近くに達し、これはアルミニウムコアPCBよりもはるかに高い数値です。銅は基板の強度と耐久性にも優れています。
銅コアPCBは、高出力の用途に最適です。これには、強力なLEDライト、車のライト、舞台照明、大型空調システムなどが含まれます。銅コアPCBは、大きな温度変化と大量の熱にも耐えることができます。銅は高価で重量も重いですが、優れた熱制御性と強度を備えているため、高出力デバイス用途に最適です。
注: エンジニアは、最高の熱制御と強度が必要な場合、コストが高くても銅コア PCB を選択します。
熱伝導特性
熱放散
パワーデバイスでは、熱を逃がすことが非常に重要です。金属コアPCB、特に銅コアPCBは、放熱性に優れています。熱伝導率が高いため、部品から熱が素早く逃げます。アルミコアPCBも放熱性に優れていますが、銅コアほどではありません。厚銅PCBは厚い銅層でできています。これらの層は熱を拡散させ、基板を冷却するのに役立ちます。これにより、高温になる箇所がなくなり、デバイスの安全性が確保されます。
エンジニアは、機器を急速に冷却する必要がある場合に、メタルコアPCBを選択します。LEDライト、車載電子機器、電源などは、これらの基板を冷却に使用しています。また、厚銅PCBは、特に大電流が流れる回路において、熱の移動を助けます。その設計により、熱の蓄積が抑えられ、デバイスが常に良好な状態で動作します。どちらのタイプも、特殊な構造によって熱を移動させ、冷却を維持します。
ヒント: 熱に対して適切な PCB を選択すると、電源デバイスの寿命が長くなり、修理の必要性が少なくなります。
高温性能
パワーエレクトロニクスでは、高温環境でも良好な動作が重要です。厚銅基板は強度が高く、高い耐熱性を備えています。材質にもよりますが、約150℃まで安全に動作させることができます。そのため、自動車システムや大型電力機器などの過酷な用途に適しています。金属コア基板、特に銅基板は熱伝導性も高く、どの程度まで高温になるかは、 ガラス転移温度 ラミネートの（TG）。
どちらのタイプも冷却効果があり、 熱を逃がすつまり、電力デバイスは非常に高温になっても動作し続けるということです。エンジニアは、これらのボードが熱管理に優れ、過酷な作業でも同様に動作するため、これらのボードを信頼しています。
電気的および機械的性能
現在の収容能力
エンジニアは、どれだけの電流を流せるかでPCBを選びます。高電流の用途には、厚銅PCBが最適です。銅層が厚いため、過熱することなく大電流を流すことができます。工場のコントローラーやEV充電器など、多くの電力機器でこの基板が使用されています。銅は PCB設計 抵抗を減らし、効果を高めます。
アルミコアPCBも高電流用途に使用されます。ただし、銅コアPCBほど多くの電流を流すことはできません。アルミは熱伝導性に優れていますが、銅は熱と電気の伝導性に優れています。大電流を必要とする用途では、銅PCBの方が信頼性が高く、より優れた性能を発揮します。
注: 銅 PCB 技術により、高電流の作業でも安定性と安全性が維持されます。
機械的強度
過酷な環境で使用されるPCBでは、機械的強度が重要です。銅コアPCBは、銅が強靭なため非常に高い強度を備えています。これらの基板は簡単に曲がったり歪んだりしません。そのため、振動や衝撃を受ける電力機器内でも長寿命を実現します。また、厚銅PCBは形状を維持し、高電流用途にも適しています。そのため、強度が求められる電力システムに選ばれています。
アルミコアPCBは強度にも優れています。アルミは軽量で錆びないため、基板の耐久性が向上します。多くのエンジニアがLEDライトや自動車の電源システムにアルミコアPCBを使用しています。強度、重量、価格のバランスが取れています。しかし、電力需要が非常に高い場合は、強度と信頼性の面で銅コアPCBが最適です。
PCBタイプ | 現在の収容能力 | 機械的強度 | 最適な使用例 |
|---|---|---|---|
アルミコア | 穏健派 | グッド | LED、自動車、パワーLED |
銅コア | 素晴らしい | 素晴らしい | 大電流アプリケーション |
重い銅のPCB | 優秀 | 素晴らしい | 産業、EV、電力網 |
コストの検討
材料費
適切な素材を選ぶことで、 PCBコストアルミコアPCBは銅よりも安価なアルミニウムを使用しています。そのため、コスト削減が求められるプロジェクトに適しています。銅を多く使用するPCBは銅を多く使用するため、コストが高くなります。銅コアPCBも銅の価値が高いため、コストが高くなります。
以下の表は、各タイプの通常の費用を示しています。
PCBタイプ | ベース材料 | 相対コスト | Notes |
|---|---|---|---|
アルミコアPCB | アルミ | ロー | 予算重視のプロジェクトに最適 |
銅コアPCB | 銅 | ハイ | 最高の熱ニーズに最適 |
重い銅のPCB | FR-4 + 銅 | ハイ | 高電流の仕事に必要 |
注：アルミコアPCBは価格と放熱性のバランスが優れています。厚銅や銅コアPCBは放熱性に優れていますが、コストが高くなります。
長期的な価値
エンジニアは最初の価格以上のものを考えています。長期的な価値とは、基板が時間の経過とともに熱、電流、そしてストレスにどれだけ耐えられるかということです。厚銅のPCBは、過酷な環境でも長持ちします。厚い銅層が、繰り返しの加熱と冷却によるダメージを防ぎます。つまり、故障時の修理や時間も短縮できるのです。
アルミコアPCBは多くの電力デバイスに適しています。熱制御性に優れ、コストも抑えられます。デバイスが過酷な使用条件にさらされない限り、アルミコアPCBは長期的な使用に適した選択肢です。銅コアPCBは、熱制御と強度に最も優れています。常時動作が必要な高電力デバイスに最適です。
厚銅 PCB: ハードな作業での長期使用に最適です。
アルミ コア PCB: コストを節約でき、熱需要も適切です。
銅コア PCB: 最高の熱と強度のニーズに最適です。
ヒント: 適切な PCB を選択すると、長期的にコストを節約でき、デバイスの寿命が長くなります。
パワーデバイスのアプリケーション
メタルコアPCBを使用する場合
デバイスが熱くなるものの、それほど大きな電流を必要としない場合、エンジニアはメタルコアPCBを選択します。これらの基板は、熱制御が最も重要となる用途に最適です。金属ベース（多くの場合アルミニウム）は、重要な部品からの熱を素早く逃がします。これにより、デバイスの寿命が長くなり、信頼性が向上します。
金属コア PCB はさまざまな場所で使用されています。
街灯や競技場の照明のような高出力 LED ライト。
看板や信号機などの LED 標識およびディスプレイ。
ヘッドライトやダッシュボードのライトなどの自動車のライト。
LED バックライトまたはカメラフラッシュを備えた電子機器。
植物を育てるための屋内農場用ライト。
家庭や工場向けの電源およびコンバータ。
電気自動車およびハイブリッド車のモーター制御。
ソリッドステートリレーと電圧コントローラ。
ソーラーパネルと太陽電池。
これらの用途では、金属コアの優れた熱制御が不可欠です。例えば、LED街灯では、金属コア基板がLEDを冷却します。これにより、LEDの早期破損を防ぎ、明るさを維持します。自動車のヘッドライトでは、この基板が強力なLEDから熱を逃がします。これにより、あらゆる天候でもヘッドライトが安全に動作します。電源装置やコンバーターでも、部品を冷却するためにこの基板が使用されています。これにより、内部の回路が保護されます。
注: 大量の電流を流すことよりも熱の制御が重要な場合は、金属コア PCB が賢明な選択です。
厚銅PCBを使用する場合
厚銅PCBは、大電流を流し、耐熱性にも優れた設計が求められる用途に使用されます。これらの基板は銅の層が厚く、大電流を流すことができ、過酷な環境でも動作可能です。エンジニアは、デバイスが電力サージ、振動、あるいは極度の高温や低温にさらされる状況で、厚銅PCBを使用します。

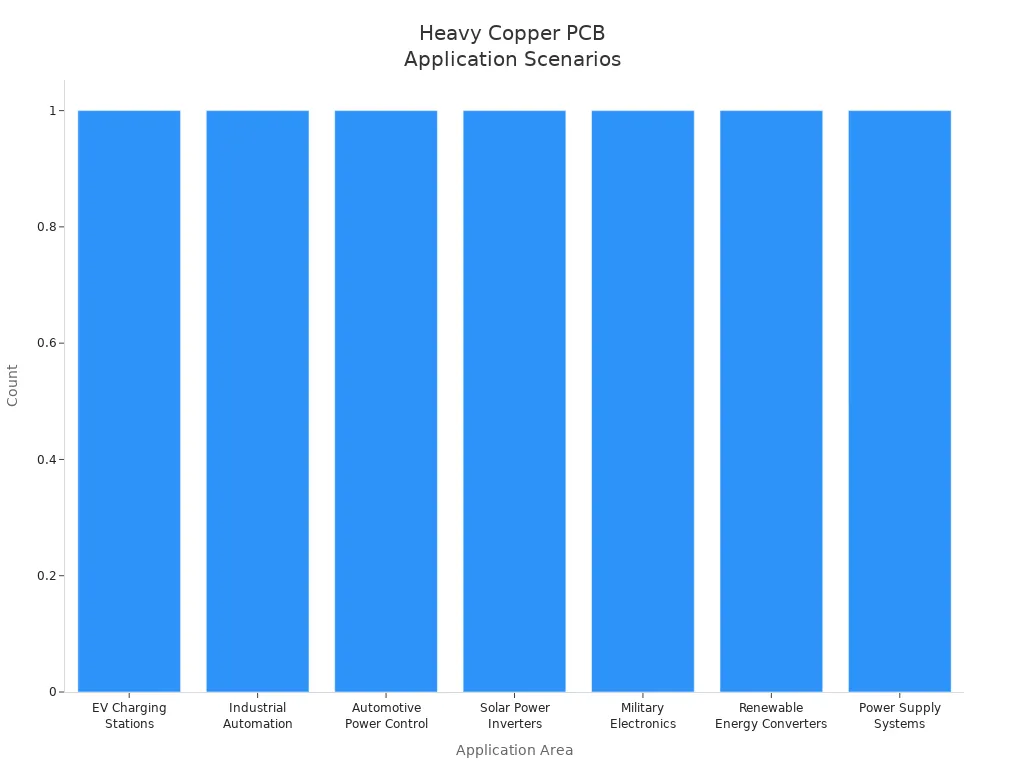

重銅 PCB は次のような用途で使用されます。
シナリオ/適用分野 | 厚銅PCBが好まれる理由 | 主な機能/利点 |
|---|---|---|
電気自動車 (EV) 充電ステーション | 高電流と高熱によく耐える | 電力変更とバッテリーの安全性を助け、過熱を防ぎます |
産業オートメーション（ロボット、制御盤） | 安定した電流と適切な熱制御が必要 | システムを安全かつ安定的に保つ |
自動車用電力制御システム | 振動や温度変化にも強い | 強くて信頼できる |
太陽光発電インバーター | 大量の電流と熱を移動させる | たくさん使っても大丈夫 |
軍事用電子機器（レーダーなど） | 非常に厳しい条件でも動作する | 長持ちし、熱をコントロールします |
再生可能エネルギーコンバータ | 常に高出力に対応 | 厳しい現場で働き続ける |
電源システム | 熱を除去し、電流を流す | 特殊な穴、ヒートシンク、厚い銅を使用 |
EV充電ステーションでは、厚銅製のPCB基板が重要な役割を果たします。電力変換を助け、バッテリーの安全性を確保します。工場ロボットでは、これらの基板が大電流を流し、熱を逃がします。これにより、ロボットが正常に動作し続けることができます。太陽光発電インバーターでは、日差しが強く電流値が高い場合でも効率を維持するために、厚銅製のPCB基板が使用されています。
軍事やグリーンエネルギー分野でも、耐久性と動作の安定性から厚手の銅基板が使用されています。これらの基板は、高熱や振動にも耐え、長時間の動作が可能です。そのため、重要なシステムに最適です。
ヒント: 厚手の銅 PCB は、大量の電力、突然の電流のジャンプ、または厳しい作業場所の作業に最適です。
PCB選択の概要
パワーデバイスに適したPCBを選ぶことは重要です。エンジニアは熱、電流、そして過酷な場所を考慮します。また、価格と製造の容易さも考慮します。
熱の移動は非常に重要です。銅のコアはアルミニウムよりも熱伝導性に優れています。銅は高出力の作業に最適です。アルミニウムは軽量でコストも抑えられます。コスト削減にも役立ちます。
ボードの使用場所は重要です。高温、多湿、または不安定な場所では、強度の高いボードが必要です。そのため、高いガラス転移温度（Tg）が求められます。
金属コアと回路の間の層も重要です。安全性と熱の移動に影響します。
価格と性能はどちらも重要です。アルミコア基板はLEDライトや安価なプロジェクトに適しています。銅コア基板や厚銅基板は、電力コンバータや自動車部品など、高難度の用途に適しています。
エンジニアはメーカーと、何が必要か話し合うべきです。これには層の数や表面の外観などが含まれます。
銅の厚さと仕上げも重要です。これらの要素が、どのボードが最適かを決めるのに役立ちます。
比較表
機能 | アルミコアPCB | 銅コアPCB | 重い銅のPCB |
|---|---|---|---|
熱伝導率 | 中程度（1～2 W/m·K） | 高（3～8 W/m·K） | 高（銅に依存） |
機械的強度 | グッド | 素晴らしい | 素晴らしい |
重量 | 光 | ヘビー | 穏健派 |
費用 | ロー | ハイ | ハイ |
ベストアプリケーション | LED照明、ディスプレイ | 自動車用電力コンバータ | 産業、EV、太陽光 |
現在の収容能力 | 穏健派 | 素晴らしい | 優秀 |
環境耐久性 | グッド | 素晴らしい | 素晴らしい |
ヒント：エンジニアはPCBを選ぶ前に、あらゆるニーズを確認する必要があります。適切な基板は、デバイスの寿命を延ばし、より優れた動作を実現します。
エンジニアは一致すべき 各電源デバイスに最適なPCBをお選びください。アルミコアPCBはLED照明や低コストのプロジェクトに適しています。銅コアPCBと厚銅PCBは、EV充電器や太陽光発電インバータなどの過酷な用途で高電流と高熱に耐えます。それぞれの種類に独自の利点があります。読者の皆様は、ご自身のニーズを改めてご確認いただき、複雑なプロジェクトについてはPCBの専門家にご相談ください。
FAQ
金属コア PCB と厚銅 PCB の主な違いは何ですか?
メタルコアPCBは金属ベースを備えています。このベースは通常、アルミニウムまたは銅です。金属ベースは熱をコントロールするのに役立ちます。厚銅PCBは、基板内部に厚い銅層を備えています。これらの層は通常よりもはるかに厚くなっています。各タイプは、さまざまな電源デバイスのニーズに適しています。
高電流アプリケーションに最適な PCB タイプはどれですか?
厚銅のPCBは高電流の用途に最適です。 厚い銅層 より多くの電流を流すことができます。また、熱による損傷にも強いため、EV充電器、ロボット、電力網などに使用されています。
アルミコア PCB は屋外での使用に適していますか?
はい、アルミコアPCBは屋外でも問題なく機能します。錆びず、雨や日光にも耐えられます。LED街灯やソーラーパネルにも使用されています。
アルミコア PCB と銅コア PCB のコストはどのように比較されますか?
PCBタイプ | コストレベル |
|---|---|
アルミコア | ロー |
銅コア | ハイ |
アルミコアPCBはコストが低く、銅コアPCBはコストは高くなりますが、熱制御に優れています。
厚銅 PCB はデバイスの寿命を延ばすことができますか?
厚銅PCBは過酷な作業でも長持ちします。厚い銅層が熱やストレスによるダメージを防ぎます。この基板を搭載したデバイスは、修理の必要性が少なくなる傾向があります。
