Anda menggunakan standar IPC j-std-001 untuk mengikuti aturan penyolderan yang ketat untuk elektronik. Standar ini membantu Anda memilih material yang tepat, mengontrol pekerjaan, memeriksa hasil, dan mempelajari kelas produk. Anda mengamati setiap langkah untuk memastikan perakitan Anda berfungsi dengan baik. Anda mengikuti aturan ini dengan menggunakan alat dan metode kerja yang telah disetujui.
Ringkasan Utama
Ikuti standar IPC J-STD-001 untuk penyolderan yang baik. Ini menghasilkan sambungan elektronik yang kuat dan andal.
Gunakan hanya bahan dan alat yang telah disetujui setiap kali Anda menyolder. Ini mengurangi kesalahan dan membuat hasil penyolderan lebih merata.
Periksa setiap sambungan solder dengan saksama. Cari titik-titik yang halus dan berkilau untuk menunjukkan kualitas yang baik dan mencegah masalah.
Ketahui kelas produk untuk pekerjaan Anda. Setiap kelas memiliki aturan tersendiri untuk memeriksa dan menguji penyolderan.
Catat langkah-langkah dan pemeriksaan Anda dengan jelas. Catatan yang baik membantu menunjukkan bahwa Anda telah mengikuti aturan dan membantu Anda melakukan yang lebih baik di lain waktu.
Kategori Persyaratan J-STD-001
Saat Anda menggunakan standar j-std-001, Anda mengikuti kelompok-kelompok yang jelas yang membantu Anda menyolder. Kelompok-kelompok ini menunjukkan cara memilih material, menggunakan cara kerja yang baik, dan memeriksa hasil kerja Anda dengan aturan yang ditetapkan. Anda juga belajar mengurutkan produk berdasarkan kelas. Ini mengubah cara Anda melihat dan mengujinya.
Bahan dan Proses
Pertama, Anda memilih material yang disetujui dan menggunakan langkah-langkah yang tepat. Standar j-std-001 memberi tahu Anda paduan solder dan fluks mana yang diizinkan. Anda harus menggunakan metode penyolderan tertentu untuk setiap komponen. Ini membantu Anda membuat sambungan yang kuat dan aman.
Selalu gunakan langkah-langkah penyolderan yang disetujui untuk setiap pekerjaan.
Pilih solder dan fluks yang sesuai dengan aturan.
Periksa sambungan solder Anda untuk memastikannya bersih dan kuat.
Ikutilah aturan kerja yang baik agar pekerjaan Anda tetap rapi dan berkualitas tinggi.
Tips: Kontrol langkah yang baik akan membuat hasil karya lebih awet. Dengan menggunakan material dan langkah yang tepat, hasil karya Anda akan lebih baik dan tahan lama.
Standar Pengerjaan
Standar pengerjaan membantu Anda menyelesaikan pekerjaan dengan baik. Anda membutuhkan peralatan yang tepat dan harus menggunakan teknik penyolderan yang baik. Pelatihan penting agar Anda tahu seperti apa hasil kerja yang baik. Pemeriksaan dan pengujian membantu Anda menemukan masalah sejak dini. Kontrol kualitas membantu Anda melihat seberapa baik kinerja Anda.
Area Fokus Utama | Uraian Teknis |
|---|---|
Standar Pengerjaan | Menunjukkan cara menyolder, pelatihan apa yang Anda perlukan, dan alat apa yang dapat Anda gunakan. |
Inspeksi & Pengujian | Memberi tahu Anda cara memeriksa pekerjaan Anda dan apa yang harus dicari. |
Statistik Pengendalian Mutu | Menjelaskan seberapa sering memeriksa, batasan apa yang digunakan, dan cara menyelesaikan masalah. |
Dengan mengikuti aturan ini, Anda akan mengurangi kesalahan. Anda juga memastikan setiap produk memiliki kualitas yang sama baiknya.
Kelas Produk
Anda perlu mengetahui kelas produk tempat pekerjaan Anda berada. Standar j-std-001 membagi produk ke dalam tiga kelas. Setiap kelas memiliki aturan pemeriksaan dan pengujiannya sendiri. Kelas 3 memiliki aturan yang paling sulit. Kelas 1 adalah yang termudah.
Kelas Produk | Uraian Teknis | contoh |
|---|---|---|
Kelas 1 | Produk Elektronik Umum dengan kualitas terendah dibutuhkan, biasanya untuk pekerjaan sederhana dan penggunaan jangka pendek. | Lampu LED, mainan, remote control TV |
Kelas 2 | Produk Elektronik Layanan Khusus yang bertahan lebih lama dan memerlukan perbaikan lebih baik, dengan aturan yang ketat. | Ponsel pintar, laptop, peralatan komunikasi |
Kelas 3 | Produk Elektronik Keandalan Tinggi yang harus selalu berfungsi dan sering menghadapi tempat yang sulit. | Perangkat militer, sistem pendukung, sistem manufaktur elektronik |
Kelas yang Anda pilih akan memengaruhi cara Anda memeriksa pekerjaan. Misalnya, Kelas 3 membutuhkan kualitas terbaik. Beberapa hal yang baik di Kelas 2 mungkin tidak baik di Kelas 3. Anda harus selalu memeriksa kelas produk Anda sebelum memulai.
Catatan: Memilih kelas yang tepat membantu Anda mengatur pemeriksaan dan pengujian yang tepat. Ini memastikan pekerjaan Anda sesuai dengan tujuannya.
Pekerjaan Anda akan lebih andal jika mengikuti semua kelompok ini. Standar j-std-001 memberi Anda rencana lengkap untuk memastikan penyolderan Anda selalu tepat.

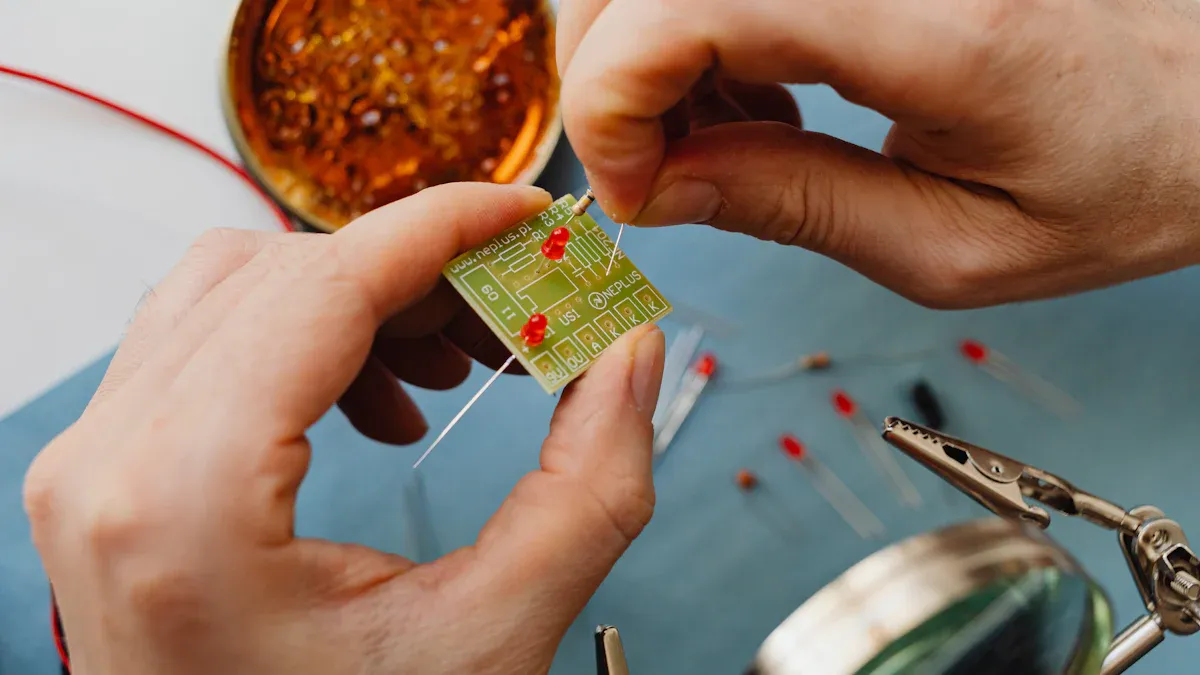

Kriteria dan Metode Penyolderan
Sambungan Solder yang Dapat Diterima
Anda harus memeriksa setiap sambungan solder. Sambungan tersebut harus memenuhi standar j-std-001. Aturannya berbeda untuk setiap jenis sambungan. Lihat tabel untuk mengetahui apa saja yang dibutuhkan:
Jenis Koneksi | Kriteria yang Dapat Diterima |
|---|---|
Komponen Lubang Tembus | PTH harus terisi penuh dengan solder. |
Paket Pemasangan Permukaan | Memerlukan inspeksi visual, termasuk X-Ray atau AOI, dan penyelarasan komponen susunan area dalam arah X & Y. |
Ujung Kawat & Timbal | Kabel tidak boleh melebihi terminal lebih dari satu diameter kabel, dan jarak bebas kelistrikan harus terpenuhi. |
Ikuti aturan berikut untuk membuat sambungan solder yang baik. Saat memeriksa hasil pekerjaan, perhatikan bagian yang halus dan mengkilap. Pastikan tidak ada retakan atau celah. Sambungan solder yang baik membantu produk Anda lebih awet dan berfungsi lebih baik.
Tips: Selalu periksa sambungan solder Anda dari berbagai sisi. Gunakan kaca pembesar atau sinar-X untuk titik-titik tersembunyi.
Teknik Penyolderan: Tangan, Gelombang, Reflow
Anda dapat menggunakan berbagai cara untuk menyolder rakitan Anda. Standar j-std-001 mencakup penyolderan manual, penyolderan gelombang, dan penyolderan reflow. Setiap cara memiliki langkah-langkah yang perlu Anda ikuti.
Bersihkan PCB dan komponen-komponennya sebelum memulai. Bersihkan debu, oli, dan kotoran.
Kendalikan panasnya. Gunakan solder yang memungkinkan Anda mengubah suhu.
Panaskan bantalan dan timah secara bersamaan. Tempelkan solder tepat pada sambungan.
Singkirkan solder lama dengan alat kepang atau vakum jika Anda perlu memperbaikinya.
Hati-hati dengan panas. Jangan sampai area atau bagian di sekitarnya terlalu panas.
Pilih metode yang tepat untuk jenis perakitan Anda. Penyolderan tangan cocok untuk pekerjaan kecil dan perbaikan. Penyolderan gelombang cocok untuk beberapa komponen lubang tembus sekaligus. Penyolderan reflow paling baik untuk komponen pemasangan permukaan. Dengan mengikuti langkah-langkah ini, Anda akan mendapatkan sambungan yang kuat.
Bahan dan Alat yang Disetujui
Anda harus menggunakan material dan alat yang disetujui untuk standar j-std-001. Solder, fluks, dan peralatan yang tepat akan membantu Anda menghindari masalah. Semua itu juga menjaga pekerjaan Anda tetap sama setiap saat. Tabel berikut menunjukkan mengapa penggunaan material dan alat yang disetujui IPC itu baik:
Deskripsi Manfaat |
|---|
Dokumen bantuan visual memberikan contoh penggunaan standar IPC yang tepat. |
Metodologi yang terbukti menghilangkan ketidakkonsistenan dan inefisiensi dalam manufaktur. |
Kriteria penerimaan memastikan kualitas dan keandalan tinggi yang ditentukan oleh pakar industri. |
Standar IPC memberikan keyakinan dalam pengadaan sumber dan memastikan konsistensi produk. |
Kualitas berbasis kinerja memastikan material berfungsi dengan andal dari waktu ke waktu. |
Prosedur yang terbukti membuat pengerjaan ulang dan perbaikan lebih efisien dan efektif. |
Selalu periksa apakah solder dan fluks Anda sesuai dengan aturan. Gunakan alat yang memungkinkan Anda mengontrol panas dan posisi penempatan. Menggunakan material yang disetujui akan mempermudah penyolderan. Hasil penyolderan juga akan lebih baik.
Catatan: Menggunakan material dan alat yang tepat membantu Anda menghindari kesalahan. Hal ini juga mempercepat proses perbaikan.
Inspeksi dan Jaminan Kualitas (lihat: protoexpress.com)
Inspeksi Visual dan Sinar-X
Anda harus memeriksa setiap sambungan solder agar sesuai dengan aturan IPC J-STD-001. Sebagian besar sambungan diperiksa dengan melihatnya. Sambungan harus terlihat halus dan berkilau. Sambungan juga harus menunjukkan tingkat pembasahan yang baik. Inspeksi Optik Otomatis menggunakan kamera untuk menemukan masalah pada cara kerja dan tampilan benda. Untuk sambungan yang tidak terlihat, seperti pada BGA, Anda menggunakan inspeksi sinar-X. Sinar-X membantu Anda menemukan sambungan solder yang hilang atau rusak yang tidak dapat dilihat dengan mata. Mesin sinar-X baru dapat menemukan masalah yang sangat kecil, bahkan yang terkecil sekalipun. Anda juga dapat menggunakan sinar-X CT 3D untuk membuat model. Ini membantu Anda melihat cacat seperti masalah kepala di dalam bantal.
Standar | Jenis Inspeksi | Uraian Teknis |
|---|---|---|
J-STD-001 | Inspeksi visual | Pedoman untuk pemeriksaan visual sambungan solder untuk memastikan kualitas dan keandalan. |
IPC-A-610 | Inspeksi visual | Standar untuk penerimaan produk dan pengerjaan dalam perakitan PCB. |
J-STD-001 | Inspeksi Optik Otomatis | Menggunakan kamera untuk memeriksa secara mandiri kekurangan dalam fungsionalitas dan kualitas. |
J-STD-001 | Inspeksi Sinar-X Otomatis | Memeriksa sambungan solder yang tersembunyi di bawah komponen, mengidentifikasi cacat yang tidak terlihat melalui sarana optik. |
Tips: Gunakan pemeriksaan sinar-X untuk sendi yang tidak terlihat. Ini membantu Anda menemukan masalah yang mungkin terlewatkan oleh pemeriksaan saja.
Cacat Umum
Anda mungkin menemukan masalah saat memeriksa pekerjaan Anda. Masalah yang paling umum adalah:
Sambungan Solder Dingin: Sambungan ini terlihat kusam dan kasar. Hal ini terjadi jika Anda tidak menggunakan panas yang cukup atau jika sambungannya kotor.
Jembatan Solder: Ini terbentuk ketika terlalu banyak solder yang menghubungkan bantalan atau kabel yang seharusnya tidak bersentuhan. Penjajaran yang buruk juga dapat menyebabkan hal ini.
Anda dapat mengatasi masalah ini dengan bekerja sama dengan produsen PCB Anda untuk menetapkan aturan yang ketat. Simpan papan di tempat yang aman. Pastikan oven reflow Anda diatur dengan benar dan gunakan nitrogen jika Anda khawatir tentang oksidasi. Selalu minta uji solderabilitas sebelum Anda memulai perakitan.
Verifikasi dan Dokumentasi
Anda harus memeriksa setiap sambungan dan menyimpan catatan dengan baik. Untuk produk Kelas 3, Anda memerlukan setidaknya 75% pengisian pada lubang tembus yang dilapisi. Anda harus memeriksa pembasahan melingkar—270° pada sisi komponen dan 330° pada sisi solder. Gunakan pemeriksaan penglihatan dan sinar-X untuk sambungan tersembunyi.
Kebutuhan | Spesifikasi Kelas 3 |
|---|---|
Pengisian PTH minimum | 75% |
Pembasahan melingkar (sisi komponen) | 270 ° |
Pembasahan melingkar (sisi solder) | 330 ° |
Metode Inspeksi | Visual dan X-ray untuk koneksi tersembunyi |
Anda harus menyimpan catatan tentang asal bahan-bahan Anda, langkah-langkah yang Anda ambil, dan apa yang Anda temukan selama pemeriksaan. Ini membantu Anda menunjukkan bahwa Anda telah mematuhi aturan dan meningkatkan proses Anda.
Untuk keterangan lebih rinci, kunjungi persyaratan penyolderan standar IPC J-STD-001.
Tips Kepatuhan untuk J-STD-001
Langkah Praktis untuk Kepatuhan
Anda dapat mengikuti aturan j-std-001 dengan melakukan hal-hal sederhana setiap hari. Gunakan material dan alat yang telah disetujui untuk setiap pekerjaan yang Anda lakukan. Periksa sambungan solder Anda untuk memastikannya memenuhi standar. Jaga kebersihan tempat kerja Anda agar komponen tetap aman. Kendalikan listrik statis untuk melindungi komponen sensitif. Catat apa yang Anda lakukan dan pantau setiap batch komponen. Waspadai kesalahan umum yang dapat menyebabkan masalah. Tabel di bawah ini mencantumkan beberapa masalah yang harus Anda hindari:
Perangkap Kepatuhan | Uraian Teknis |
|---|---|
Kesenjangan Dokumentasi & Kepatuhan | Sertifikat yang hilang dan tidak melacak lot dapat menimbulkan masalah. |
Suku Cadang Palsu | Komponen palsu atau rusak mungkin saja muncul, dan Anda memerlukan pengujian khusus untuk menemukannya. |
Kesalahan manusia | Orang dapat melakukan kesalahan saat lelah atau jika mereka salah membaca aturan. |
Pelanggaran Protokol ESD | Tidak mengikuti aturan ESD dapat merusak komponen Anda. |
Tips: Anda dapat mengurangi kesalahan dengan memeriksa pekerjaan Anda dua kali dan menggunakan langkah-langkah tertulis. Gunakan daftar periksa agar Anda tidak melupakan apa pun.
Pelatihan dan Sertifikasi
Anda membutuhkan pelatihan yang baik untuk memenuhi peraturan industri. Kursus IPC J-STD-001 mengajarkan Anda cara menyolder dan memeriksa rakitan. Kelas berlangsung selama 2 hingga 5 hari, dan sertifikat Anda berlaku selama dua tahun. Anda belajar dengan mendengarkan, berlatih, dan mengikuti tes tertulis. Program ini terdiri dari lima bagian:
Modul | Uraian Teknis | Buka buku | Wajib |
|---|---|---|---|
#1 | Tinjauan Spesifikasi | Ya | Tidak |
#2 | Persiapan Kawat & Terminal | Ya | Ya |
#3 | Papan Kabel Cetak Lubang Tembus | Ya | Ya |
#4 | Papan Kabel Cetak SMT | Ya | Ya |
#5 | Inspeksi & Kontrol Proses | Ya | Tidak |
Anda dapat mengikuti kelas ini jika Anda seorang operator, inspektur, teknisi, insinyur, atau manajer. Kursus ini membantu Anda mempelajari dasar-dasar penyolderan yang baik. Anda akan mendapatkan keterampilan yang akan membantu pekerjaan Anda dan membuat produk lebih awet. Setelah selesai, Anda akan tahu cara mengikuti standar dan mematuhi semua aturan.
Catatan: Pelatih IPC Bersertifikat mengajarkan Anda tentang keselamatan, ESD, perakitan, dan inspeksi. Anda akan mempelajari cara terbaik untuk bekerja dan cara menghindari kesalahan.
Dampak pada Manufaktur PCB dan Elektronik
Peningkatan Kualitas dan Keandalan Produk
Pengurangan cacat penyolderan
Dengan mengikuti IPC J-STD-001, produk Anda akan menjadi lebih baik. Anda akan melihat lebih sedikit masalah penyolderan dalam pekerjaan Anda. Sambungan solder yang baik membantu produk lebih awet dan tidak mudah rusak saat digunakan. Ini berarti Anda tidak perlu terlalu sering memperbaiki atau menarik kembali produk. Tabel berikut menunjukkan bagaimana mengikuti aturan ini akan membantu bisnis Anda:
Manfaat | Uraian Teknis |
|---|---|
Lebih Sedikit Klaim Garansi | Produk yang andal berarti lebih sedikit pengembalian dan perbaikan. |
Reputasi Merek yang Lebih Baik | Produk berkualitas tinggi membangun kepercayaan pelanggan. |
Tanggung Jawab Produk yang Lebih Rendah | Lebih sedikit kegagalan mengurangi risiko dan biaya bisnis. |
Peningkatan kinerja jangka panjang
Produk Anda akan lebih awet jika disolder dengan baik. Sambungan yang kuat akan tetap awet selama bertahun-tahun. Pelanggan memercayai produk Anda karena kinerjanya yang terus terjaga.
Standarisasi Proses Manufaktur
Prosedur perakitan yang konsisten
Anda menggunakan langkah yang sama setiap kali membuat sesuatu. Aturan yang jelas membantu tim Anda tahu apa yang harus dilakukan. Anda membuat lebih sedikit kesalahan dan produk Anda terlihat sama. Berikut beberapa manfaat yang Anda dapatkan:
Produk Anda bertahan lebih lama dan berfungsi dengan aman.
Anda membuang lebih sedikit material karena Anda membuat lebih sedikit kesalahan.
Klien memercayai Anda karena Anda memenuhi standar dunia.
Tim Anda mengetahui tugasnya dan bekerja sama dengan baik.
Memfasilitasi integrasi rantai pasokan global
Anda bekerja dengan pemasok dan mitra dari seluruh dunia. IPC J-STD-001 memberikan aturan yang sama kepada semua orang. Bekerja dengan perusahaan lain menjadi lebih mudah karena Anda semua tahu apa yang dibutuhkan. Versi terbaru menggunakan ide dari berbagai negara, sehingga dapat digunakan di mana saja.
Pengaruh terhadap Biaya Produksi dan Efisiensi
Minimalisasi pengerjaan ulang dan sisa barang
Anda menghemat uang dengan mengurangi kesalahan. Lebih sedikit pemborosan berarti Anda tidak perlu mengulang pekerjaan atau membuang barang. Anda memilih kelas produk yang tepat untuk mengendalikan biaya. Tabel berikut menunjukkan bagaimana setiap kelas mengubah biaya Anda:
Kelas | Fokus | Implikasi Biaya |
|---|---|---|
Kelas 1 | Didorong oleh ekonomi | Fokus pada throughput, biaya lebih rendah |
Kelas 2 | seimbang | Termasuk titik pemeriksaan QA, biaya sedang |
Kelas 3 | Didorong oleh presisi | Biaya yang lebih tinggi karena pelacakan dan pengujian |
Inspeksi dan kontrol kualitas yang disederhanakan
Anda memeriksa produk lebih cepat dan mudah. Menggunakan proses yang sama membuat pemeriksaan menjadi lebih mudah. Anda tidak membuang waktu atau uang dengan membuat prosedur yang terlalu ketat.
Mendorong Kepatuhan dan Sertifikasi Industri
Keselarasan dengan standar internasional
Anda memenuhi standar dunia saat menggunakan IPC J-STD-001. Pelanggan dan regulator yakin produk Anda aman dan andal.
Mendukung persyaratan pelanggan dan peraturan
Anda membuat pelanggan senang dengan memberikan produk yang berkualitas. Anda juga mematuhi aturan industri, sehingga Anda mendapatkan lebih banyak pelanggan dan terhindar dari masalah hukum.
Anda akan membuat penyolderan Anda lebih baik dengan mengikuti aturan IPC J-STD-001. Aturan ini membantu Anda memilih material yang tepat. Aturan ini menunjukkan cara menggunakan metode kerja yang baik. Anda memeriksa pekerjaan Anda untuk memastikannya dilakukan dengan baik. Ini membantu produk Anda tetap kuat dan tahan lama.
Gunakan alat dan bahan yang disetujui.
Periksa setiap sambungan solder untuk memeriksanya.
Tuliskan apa yang Anda lakukan untuk setiap langkah.
Ingat: Jika Anda selalu mengikuti langkah yang sama dan sering memeriksa pekerjaan Anda, Anda akan menghasilkan perakitan yang baik setiap saat. Standar ini membantu Anda menghasilkan pekerjaan terbaik.
FAQ (Pertanyaan Umum)
Apa tujuan utama IPC J-STD-001?
Anda menggunakan standar ini untuk membantu Anda melakukan pekerjaan penyolderan. Standar ini memberikan aturan untuk material, langkah-langkah, dan pemeriksaan pekerjaan Anda. Anda mengikuti aturan ini agar produk Anda sesuai dengan kebutuhan industri.
Bagaimana Anda mengetahui apakah sambungan solder Anda memenuhi kriteria?
Periksa setiap sambungan sesuai aturan standar. Cari titik-titik yang halus dan mengkilap dengan solder yang cukup.
Di mana Anda dapat menemukan bahan dan peralatan yang disetujui untuk penyolderan?
Anda dapat menemukan bahan dan alat yang disetujui dengan membaca standar. Aturan tersebut memberi tahu Anda apa yang Anda butuhkan untuk penyolderan dan perakitan. Gunakan sumber daya ini untuk memastikan Anda mematuhi aturan.
