Anda mendapatkan papan sirkuit cetak yang lebih jernih dan andal dengan pencitraan langsung laser. Teknologi ini menggunakan laser yang dikendalikan komputer pada material fotosensitif. Anda tidak lagi memerlukan alat foto atau masker. Laser memberikan resolusi yang sangat presisi dan menjaga lebar garis tetap presisi. Hal ini membantu dalam elektronik medis dan bidang canggih lainnya. Anda juga mendapatkan keselarasan yang lebih baik untuk papan dengan banyak lapisan. Kesalahan pada papan pun lebih sedikit. Manfaat-manfaat ini menjadikan pencitraan langsung laser pilihan tepat bagi produsen yang menginginkan kualitas yang stabil.
Laser yang dikendalikan komputer membantu dengan:
Detail kecil untuk desain yang ramai
Pencocokan lapisan ke lapisan yang stabil
Paparan yang merata untuk papan yang lebih bagus
Ringkasan Utama
Teknologi Laser Direct Imaging (LDI) membuat garis PCB lebih tajam. Ini membantu mengurangi kesalahan pada papan. Ini sangat cocok untuk elektronik baru.
LDI tidak memerlukan alat foto atau masker. Hal ini membantu mempercepat proses pembuatan PCB. LDI juga memungkinkan orang mengubah desain dengan cepat. Perubahan yang cepat membantu perusahaan memenuhi keinginan pelanggan.
LDI sangat presisi. Ia dapat membuat pola sirkuit yang lebih kecil. Ini membantu sinyal tetap kuat. Ia juga memungkinkan perangkat berukuran kecil dan memiliki lebih banyak fitur.
Penggunaan LDI dapat menghemat banyak uang. Selain itu, LDI juga mengurangi limbah. LDI tidak menggunakan banyak bahan kimia atau material seperti metode lama untuk membuat PCB.
Industri besar seperti kedirgantaraan, peralatan medis, dan telekomunikasi menggunakan LDI. LDI membantu produk mereka bertahan lebih lama dan juga bekerja lebih baik.

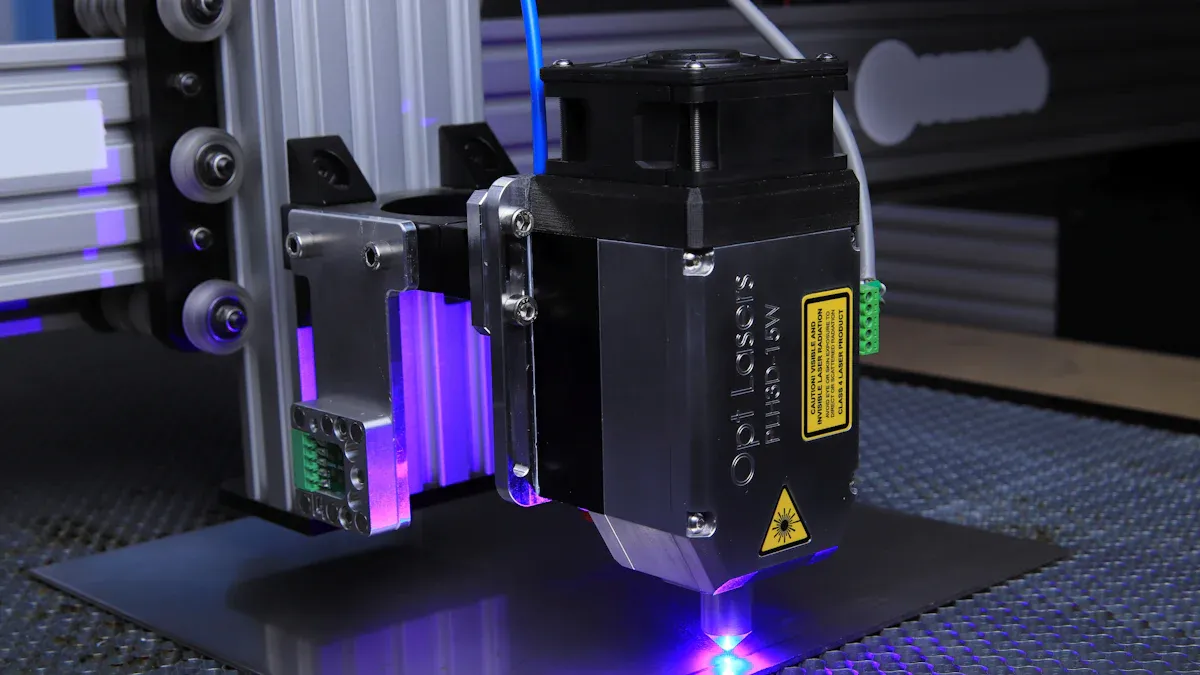

Apa Itu Teknologi LDI
Proses Pemaparan Laser Langsung
Pencitraan langsung laser membantu membuat pola sirkuit dengan sangat akurat. Teknologi LDI menggunakan laser ultraviolet yang dikendalikan komputer pada film fotoresist. Anda tidak memerlukan cara lama seperti alat foto atau masker. Laser akan memeriksa berkas desain digital dan langsung menampilkan gambar di papan sirkuit. Teknologi baru ini menghasilkan garis yang lebih tajam dan detail yang lebih banyak. Hal ini penting untuk sirkuit interkoneksi kepadatan tinggi dan fleksibel.
Tips: Teknologi LDI memungkinkan Anda membuat garis dan ruang yang sangat tipis, bahkan sekecil sepuluh mikron. Detail ini sangat cocok untuk teknologi 5G dan perangkat yang membutuhkan pola sirkuit kecil dan kompleks.
Berikut adalah tabel yang menunjukkan perbedaan antara pencitraan langsung laser dan fotolitografi tradisional:
Kriteria | Pencitraan Langsung Laser (LDI) | Fotolitografi Tradisional |
|---|---|---|
Ketelitian | Tinggi (hingga 10 mikron) | Sedang (di atas 50 mikron) |
keluwesan | Pembaruan digital yang mudah | Membutuhkan fotomask baru untuk perubahan |
Kesesuaian | Cocok untuk HDI, sirkuit fleksibel | Terbaik untuk lari sederhana dan besar |
Tingkat Cacat | Menurunkan | Tertinggi |
Menghilangkan Phototools dan Masker
Anda tidak perlu menggunakan film atau masker dengan pencitraan langsung laser. Ini mempercepat proses dan mengurangi kesalahan. Anda dapat mengubah desain dengan cepat, yang membantu interkoneksi kepadatan tinggi dan sirkuit fleksibel. Anda juga mengurangi risiko misalignment dan cacat. Teknologi LDI bekerja dengan baik dengan teknologi seperti 5G dan perangkat kecil. Anda mendapatkan hasil yang lebih baik dan menghemat waktu.
Teknologi LDI menggunakan laser untuk membuat pola sirkuit tanpa alat foto.
Anda mendapatkan gambar yang jelas dan lebih sedikit kesalahan.
Proses ini bekerja dengan tembaga tebal, papan besar, dan material baru.
Anda dapat mengandalkan pencitraan langsung laser untuk menghasilkan PCB yang andal bagi teknologi baru. Anda akan mendapatkan gambar yang lebih jernih, pengaturan yang lebih cepat, dan lebih sedikit kesalahan. Hal ini menjadikan teknologi LDI pilihan yang baik untuk elektronik modern.
Pencitraan Langsung Laser dan Keandalan PCB
Pola Sirkuit Presisi dan Tajam
Anda ingin papan sirkuit cetak Anda awet. Pencitraan langsung laser membantu Anda mewujudkannya. Laser menghasilkan garis dan ruang yang sangat tipis. Pola sirkuit Anda terlihat lebih tajam. Jalur sinyal bekerja lebih baik. Hal ini penting untuk perangkat seperti ponsel pintar dan peralatan medis. Laser dapat menghasilkan jejak setipis 1 mil. Anda dapat merancang papan yang lebih kecil dan tetap mempertahankan kualitas yang baik. Ruang yang lebih sempit membantu sinyal tetap kuat dan jernih. Hal ini penting untuk perangkat elektronik yang cepat.
Catatan: Pencitraan langsung laser memungkinkan Anda membuat perangkat yang lebih kecil. Anda dapat menambahkan lebih banyak fitur dalam ruang yang lebih sedikit. Perangkat Anda menjadi lebih ringan dan lebih bertenaga.
Berikut adalah tabel yang menunjukkan bagaimana perusahaan menggunakan pencitraan langsung laser untuk keandalan dan presisi yang lebih baik:
Jenis Bukti | Uraian Teknis |
|---|---|
Dampak Otomatisasi | Delta Electronics India menggunakan robot dan AMR untuk penanganan material bebas kesalahan. |
Keberlanjutan | RAYPCB menggunakan sistem LDI untuk mengurangi limbah dan menghemat energi dalam alur kerja digital. |
Presisi & Keandalan | LDI menciptakan PCB beresolusi tinggi dengan lebih sedikit cacat, meningkatkan keandalan perangkat. |
Produksi Berkualitas Konsisten
Anda perlu memastikan setiap papan sama persis. Pencitraan langsung laser membantu hal ini. Laser mengikuti desain digital dengan cermat. Setiap papan sama persis dengan papan sebelumnya. Anda tidak akan mendapatkan kesalahan dari masker atau langkah manual. Prosesnya cepat dan kualitasnya tetap tinggi. Anda dapat membuat ribuan papan dengan cara ini.
LDI menaruh desain digital langsung ke papan, sehingga polanya selalu cocok.
Anda terhindar dari kesalahan penyelarasan pada PCB multilayer.
Teknologi ini bekerja dengan baik untuk papan berdensitas tinggi.
Berikut adalah tabel yang menunjukkan manfaat pencitraan langsung laser untuk membuat banyak papan:
Manfaat | Uraian Teknis |
|---|---|
Presisi Unggul | LDI mencapai lebar garis sekecil 20-30 mikrometer. |
Pengurangan biaya | Tidak diperlukan masker foto, jadi Anda menghemat uang dan terhindar dari kesalahan penyelarasan. |
Siklus Produksi Lebih Cepat | LDI memangkas waktu tunggu hingga 50%, cocok untuk produksi bervolume tinggi. |
Pencitraan langsung laser telah mengubah cara pembuatan PCB. Anda mendapatkan kecepatan, akurasi, dan efisiensi. Anda dapat membuat jejak tipis dan ruang sempit untuk papan berdensitas tinggi. Ini membantu Anda mengikuti perkembangan teknologi baru dan kebutuhan pasar.
Lebih Sedikit Cacat dan Kesalahan
Anda menginginkan lebih sedikit masalah pada papan Anda. Pencitraan langsung laser membantu Anda mewujudkannya. Laser mengekspos photoresist dengan kontrol yang presisi. Anda tidak akan mendapatkan cacat dari cara lama seperti phototool atau mask. Anda akan melihat lebih sedikit korsleting, bukaan, dan ketidaksejajaran. Papan Anda akan bekerja lebih baik dan lebih awet.
Tips: LDI membantu mengurangi limbah kimia dan material. Anda membantu lingkungan sekaligus menghemat uang.
Anda dapat mempercayai pencitraan langsung laser untuk membuat PCB yang andalProses ini memberi Anda gambar yang tajam, kualitas yang stabil, dan lebih sedikit kesalahan.
Manfaat Teknologi LDI dalam Manufaktur
Waktu Perputaran Cepat
Anda ingin proyek PCB Anda selesai dengan cepat? Pencitraan langsung laser membantu Anda membuat papan dengan cepat. Laser langsung menggunakan berkas digital Anda. Anda tidak perlu menunggu masker foto atau pengaturan tambahan. Anda dapat beralih dari desain hingga papan jadi hanya dalam beberapa jam. Proses cepat ini memungkinkan Anda menguji ide dan menghasilkan produk lebih cepat.
Berikut adalah tabel yang menunjukkan perbandingan kecepatan antara LDI dan metode lama:
metrik | Metode Tradisional | Teknologi LDI |
|---|---|---|
Waktu Pembuatan Prototipe | Hari | Jam |
Pengurangan dalam Pembuatan Prototipe | N / A | 50% |
Kecepatan Iterasi Desain | Lebih lambat | Lebih cepat |
LDI menghemat waktu Anda. Anda dapat mengubah desain dengan cepat dan langsung memulai batch baru. Ini membantu Anda mengikuti keinginan pelanggan dan tren teknologi terbaru.
Fleksibilitas untuk Desain yang Kompleks
Anda membutuhkan PCB yang sesuai dengan ide Anda. Teknologi LDI memberi Anda lebih banyak kebebasan untuk desain yang rumit. Laser menghasilkan garis dan ruang yang sangat kecil. Anda dapat membuat papan untuk ponsel pintar, peralatan medis, atau sistem luar angkasa. Anda tidak perlu masker baru untuk setiap perubahan. Cukup perbarui berkas digital Anda dan laser akan mengerjakan sisanya.
Berikut adalah tabel yang menunjukkan bagaimana LDI membantu desain yang sulit:
Jenis Bukti | Uraian Teknis |
|---|---|
Penghapusan Kesalahan Terkait Masker | LDI menghentikan kesalahan dari masker, sehingga pola Anda tetap tajam. |
Pengurangan Variasi Proses | Pola digital menjaga semuanya tetap stabil, sehingga sirkuit Anda bekerja sama setiap saat. |
Kemampuan Registrasi yang Ditingkatkan | LDI menyelaraskan lapisan-lapisan secara sempurna pada papan berlapis-lapis. |
Perubahan Desain yang Cepat | Anda dapat mengubah desain dengan cepat dengan memperbarui berkas digital Anda. |
Kemampuan Kustomisasi | Anda dapat membuat PCB khusus dalam jumlah kecil tanpa biaya tambahan. |
Kemampuan Produksi Campuran | Anda dapat menjalankan berbagai desain satu demi satu tanpa berhenti untuk pengaturan. |
Anda dapat menggunakan LDI untuk berbagai jenis papan, bahkan papan dengan bagian fleksibel atau keramik. Ini memungkinkan Anda membuat PCB untuk penggunaan dan industri baru.
Pengurangan Biaya dan Limbah
Anda ingin menghemat uang sekaligus membantu planet ini. Teknologi LDI membantu Anda melakukan keduanya. Anda tidak memerlukan masker foto, sehingga Anda terhindar dari biaya dan limbah produksi serta pembuangan masker. Proses ini menggunakan lebih sedikit bahan kimia dan pelarut, sehingga menghemat uang Anda dan membantu bumi.
Berikut adalah tabel yang menunjukkan bagaimana LDI memangkas biaya dan pemborosan:
metrik | Nilai |
|---|---|
Pengurangan penggunaan pelarut | 30–40% lebih murah untuk 1,000 papan |
Pemborosan masker dihindari | 15–20 kg per batch |
LDI juga mengurangi limbah kimia dan penggunaan energi. Anda membantu planet ini dengan mengurangi penggunaan bahan beracun dan menghemat energi. Proses ini mendukung tujuan ramah lingkungan global dan membuat pabrik Anda lebih bersih.
Tips: Teknologi LDI dapat digunakan dengan berbagai material PCB, seperti keramik dan komponen fleksibel. Anda dapat menggunakannya untuk elektronik canggih dan proyek-proyek khusus.
Anda mendapatkan papan yang lebih baik, menghemat uang, dan membantu bumi dengan LDI. Teknologi ini membuat pekerjaan Anda lebih cepat, lebih fleksibel, dan lebih ramah lingkungan.
Aplikasi Dunia Nyata:
Kisah Sukses Industri
Teknologi pencitraan langsung laser digunakan dalam banyak industriPerusahaan menggunakannya untuk menghasilkan produk yang lebih baik dan memperbaiki masalah yang sulit. Berikut beberapa cara LDI membantu berbagai bidang:
Manufaktur PCBAnda dapat membuat prototipe dan batch besar dengan cepat. LDI memungkinkan Anda mengubah desain dengan cepat dan mengikuti ide-ide baru.
Pola SemikonduktorAnda mendapatkan pola yang tepat pada wafer. Ini membantu Anda membangun chip canggih yang bekerja lebih cepat dan menggunakan daya lebih sedikit.
Produksi Alat KesehatanAnda menciptakan saluran-saluran kecil dan bagian-bagian sirkuit yang aman. Perangkat Anda mengikuti aturan ketat dan berfungsi dengan baik bagi pasien.
Komponen DirgantaraAnda membangun komponen yang kuat dan ringan dengan bentuk yang rumit. LDI membantu Anda menyelesaikan proyek lebih cepat dan meningkatkan kinerja.
Produksi Khusus dan Volume RendahAnda dapat membuat produk dalam jumlah kecil atau desain khusus tanpa biaya tambahan. LDI memberi Anda fleksibilitas untuk memenuhi kebutuhan unik.
Tips: Teknologi LDI membantu Anda bereaksi cepat terhadap perubahan desain dan kebutuhan pasar. Anda dapat menguji ide-ide baru dan mengirimkan produk lebih cepat.
Peningkatan Keandalan dalam Praktik
Anda ingin papan Anda berfungsi setiap saat. Teknologi LDI membantu Anda mencapai tujuan ini. Banyak industri mengalami peningkatan keandalan yang signifikan setelah beralih ke LDI. Berikut tabel yang menunjukkan manfaat yang dirasakan berbagai bidang:
Industri | Deskripsi Peningkatan |
|---|---|
Dirgantara dan Pertahanan | Anda mendapatkan PCB keandalan tinggi dengan koneksi padat dan fitur-fitur bagus. |
Alat Kesehatan | Anda mencapai presisi dan pengulangan untuk papan yang kecil dan andal. |
Elektronik Otomotif | Papan Anda tetap kuat dalam kondisi sulit. |
Telekomunikasi | Anda membangun papan berkecepatan tinggi untuk jaringan cepat. |
Pengguna Elektronik | Anda membuat papan yang ringkas dan kaya fitur untuk ponsel dan perangkat yang dapat dikenakan. |
Teknologi LDI memberikan kualitas yang stabil di setiap batch. Anda terhindar dari masalah yang disebabkan metode lama. Anda melihat lebih sedikit cacat dan performa yang lebih baik. Misalnya, produsen PCB stasiun pangkalan 5G mengurangi kehilangan sinyal hingga 18%. Area jangkauan mereka meningkat sebesar 20%. Tepian yang rapi dan keselarasan yang presisi membantu papan Anda bertahan lebih lama, bahkan ketika mengalami pemanasan dan pendinginan berulang kali. Anda dapat mengharapkan masa pakai produk hingga 40% lebih lama.
Catatan: LDI mempercepat produksi dan menurunkan biaya. Anda menghemat waktu dan uang sekaligus membuat papan yang berfungsi lebih baik dan tahan lama.
Anda mendapatkan PCB yang kuat dan berkualitas baik dengan pencitraan langsung laser. Laser menghasilkan pola sirkuit yang tajam. Anda tidak memerlukan alat foto, sehingga kesalahan lebih sedikit. Produsen membuat papan lebih cepat dan menghabiskan lebih sedikit biaya. Para ahli menyarankan Anda untuk mempertimbangkan area PCB dengan kepadatan tinggi dan membeli sistem laser baru:
Jenis Rekomendasi | Detail |
|---|---|
Strategi Masuk Pasar | Pilih PCB HDI atau kedirgantaraan. Jalin kemitraan lokal. |
Peluang Investasi | Investasikan dana untuk R&D dan otomatisasi. Bekerja sama dengan perusahaan rintisan. |
Pendekatan Mitigasi Risiko | Ciptakan produk yang berbeda. Bersiaplah untuk aturan baru. |
Anda akan segera melihat teknologi LDI berkembang pesat. Semakin banyak industri menginginkan PCB yang presisi untuk perangkat elektronik kecil dan sirkuit terpadu.
Pasar untuk sistem pencitraan langsung akan hampir dua kali lipat pada tahun 2032.
Semakin banyak orang membutuhkan PCB dalam bidang elektronik, mobil, pesawat terbang, dan perawatan kesehatan.
LDI membantu Anda membuat papan untuk desain baru.
Pertimbangkan untuk menggunakan LDI untuk proyek PCB Anda berikutnya. Anda dapat meminta bantuan ahli jika membutuhkannya.
FAQ (Pertanyaan Umum)
Apa itu Laser Direct Imaging (LDI)?
Anda menggunakan LDI untuk membuat pola sirkuit pada PCB. Laser yang dikendalikan komputer akan melakukan tugasnya. Dengan cara ini, Anda mendapatkan garis yang tajam dan detail yang jelas. Anda tidak lagi memerlukan alat foto atau masker.
Bagaimana LDI meningkatkan keandalan PCB?
Anda melihat lebih sedikit cacat karena lasernya sangat presisi. Papan Anda akan lebih rapi dan tetap sama setiap saat. Ini membantu perangkat Anda bekerja lebih lama.
Bisakah Anda menggunakan LDI untuk bahan PCB yang berbeda?
Anda dapat menggunakan LDI dengan berbagai material. LDI dapat digunakan dengan keramik dan substrat fleksibel. Teknologi ini cocok untuk elektronik canggih dan desain khusus.
Apakah LDI lebih cepat daripada metode tradisional?
Anda menyelesaikan papan lebih cepat dengan menggunakan LDI. Anda tidak perlu lagi membuat masker dan menyiapkan langkah-langkah tambahan. Anda dapat beralih dari desain ke produksi hanya dalam hitungan jam, bukan hari.
