Diseñar y construir un decodificador en 2026 requiere una planificación anticipada, con un fuerte enfoque en el diseño del hardware desde el principio. Debes considerar la placa de circuito, la carcasa, los cables, el software y las pruebas, ya que todo depende de un diseño de hardware sólido. Esto ayuda a que el producto sea confiable y asequible. ¿Te resulta difícil lanzar tu dispositivo de streaming a tiempo y dentro del presupuesto? Este artículo explica todo el proceso, desde el primer boceto hasta el producto final, haciendo hincapié en cómo el diseño del hardware sienta las bases para todo lo demás. Estos dos pasos —diseño y ensamblaje— funcionan juntos como las dos caras de una misma moneda, pero sin un diseño de hardware robusto, todo el sistema no puede funcionar como una unidad. Un decodificador confiable comienza con un diseño de hardware inteligente que cumple con normas estrictas. Todas sus partes deben encajar y funcionar juntas sin problemas, lo cual solo es posible cuando el diseño del hardware se prioriza desde el principio. Un buen diseño de hardware ahorra dinero al evitar costosas reparaciones posteriores.
Puntos Clave
Planifica el diseño de tu hardware con antelación para evitar costosas reparaciones posteriores.
Elige un procesador que se ajuste a tu presupuesto y satisfaga tus necesidades de rendimiento.
Utilice las reglas de diseño para la fabricación de manera que las piezas encajen fácilmente y se mantengan frías.
Elija un socio de fabricación que realice buenas pruebas y mantenga registros claros.
Habla con tu socio al inicio de la fase de diseño para evitar retrasos.
Elementos esenciales del diseño de hardware para decodificadores
El diseño de hardware de un decodificador comienza con el procesador. Este sistema en chip (SoC) actúa como el cerebro del dispositivo. Se encarga de la decodificación de vídeo, la renderización de gráficos y las operaciones del sistema. Un buen SoC admite resoluciones de vídeo 4K y 8K con alto rango dinámico (HDR) manteniendo un bajo consumo de energía.
Selección de plataforma y procesador principal
La plataforma SoC adecuada determina la capacidad del sistema. Tres plataformas lideran el mercado de decodificadores en 2026: la RK3528, la S905X5M y la RK3576.
Plataforma SoC | Especificaciones clave | Ventajas | Limitaciones |
|---|---|---|---|
RK3528 | Procesador de cuatro núcleos Cortex-A53/A55, Wi-Fi 6 integrado, HDMI 2.1, precio inferior a 50 €. | Bajo consumo de energía, compatibilidad estable con Android 13-14, decodificación AV1 nativa. | La GPU Mali-G31 limita las animaciones complejas de la interfaz de usuario; no hay decodificación por hardware VP9 Profile 2. |
S905X5M | Procesador de cuatro núcleos Cortex-A53/A55, Wi-Fi 6 integrado, HDMI 2.1, precio inferior a 50 €. | Mejor GPU (Mali-G31MP2), salida Full 8K a 60 Hz, compatibilidad con HDMI 2.1 y eARC, Bluetooth 5.4. | Mayor potencia térmica; algunas unidades reducen su rendimiento bajo carga sostenida. |
RK3576 | Procesador Octa-core A55, 8 GB de RAM de serie, interfaz PCIe 3.0 para expansión NVMe. | Gran capacidad de RAM, almacenamiento ampliable mediante NVMe. | Pocas unidades minoristas verificadas en la UE; la madurez del firmware está por detrás de la del RK3528. |
Para una transmisión fiable con un mantenimiento mínimo, un decodificador basado en el RK3528 funciona bien. Su precio oscila entre 42 y 49 € . El sistema incluye 4 GB de RAM y almacenamiento eMMC 5.1. El S905X5M es adecuado para propietarios de televisores 8K. Su precio oscila entre 58 y 67 €. El RK3576 ofrece una gran capacidad de RAM para aplicaciones exigentes. El diseño del decodificador para el S905X5M debe tener en cuenta una mayor generación de calor.
Para la decodificación 8K sin procesar, el Amlogic S928X-J destaca. Admite decodificación 8K nativa y estabilidad IPTV de alta tasa de bits.
El Amlogic S928X-J es actualmente el procesador más potente para la decodificación de vídeo 8K sin procesar y el rendimiento AV1. Es la única opción disponible con capacidad verificada para la decodificación nativa de 8K, estabilidad para IPTV de alta tasa de bits y para su uso como centro multimedia durante más de 5 años.
El Rockchip RK3588 también admite 8K a 60 fps con soporte AV1 nativo. El Allwinner H728 solo alcanza 4K a 60 fps con soporte AV1 básico. Estas diferencias influyen en la elección de cada decodificador. Un decodificador diseñado para 8K requiere una refrigeración más robusta. Cada plataforma de decodificador necesita su propia solución térmica.
Requisitos de conectividad, sistema operativo y seguridad
Un dispositivo debe conectarse a redes domésticas y otros dispositivos. Las opciones de conectividad influyen en el proceso de ensamblaje. Wi-Fi 6E y Wi-Fi 7 ofrecen velocidades más rápidas para la transmisión de contenido. Bluetooth 5.4 permite conexiones inalámbricas con periféricos. Ethernet proporciona una conexión por cable estable.
El sistema operativo define la experiencia del usuario. Android TV domina el mercado de plataformas de streaming interactivas. Linux ofrece mayor control para aplicaciones personalizadas. La elección del sistema operativo afecta la carga del firmware durante el ensamblaje. Android TV requiere más almacenamiento y procedimientos de flasheo complejos. Linux utiliza mecanismos de actualización más sencillos. Un decodificador con Android TV requiere una planificación de firmware más cuidadosa.
Las opciones de conectividad de red influyen en la ubicación de la antena en la carcasa. Las antenas Wi-Fi requieren una colocación precisa para evitar interferencias. El diseño de la placa de circuito impreso debe tener en cuenta las pistas de la antena y el blindaje de radiofrecuencia.
Los requisitos de seguridad añaden una capa adicional. El sistema debe ser compatible con el arranque seguro y el almacenamiento cifrado. Estas características protegen contra el acceso no autorizado. Un decodificador seguro debe incluir módulos de seguridad de hardware para cumplir con la normativa DRM.
El producto debe equilibrar estos factores con el costo. Un enfoque bien planificado considera la conectividad, el sistema operativo y la seguridad desde el principio. Esto evita rediseños costosos.

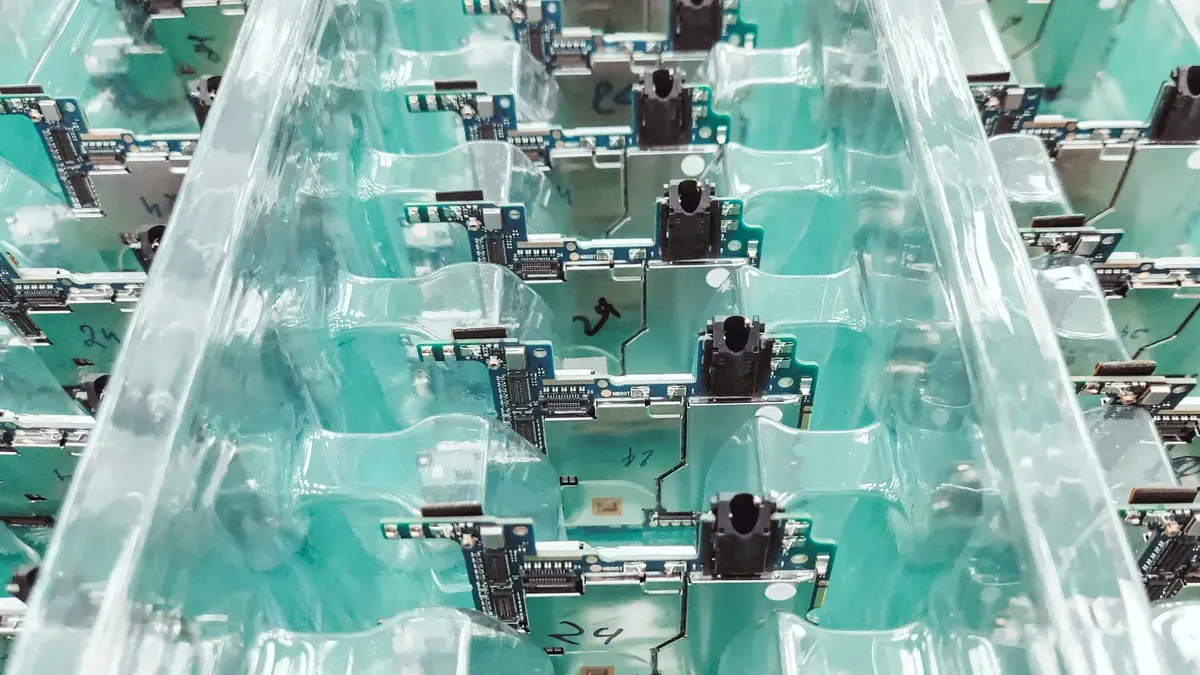

Proceso de ensamblaje y componentes de la caja
El proceso de ensamblaje transforma una placa de circuito impreso en un producto terminado, listo para su venta. Este proceso integral abarca todos los pasos, desde la salida de la placa de circuito impreso de la línea de soldadura hasta el empaque final del decodificador. Un socio de fabricación especializado se encarga de todo el flujo de trabajo, desde la selección de componentes hasta el empaquetado final.
Desde el ensamblaje de la placa de circuito impreso hasta el producto terminado: un proceso paso a paso.
El proceso de ensamblaje de la caja sigue un orden estricto. Cada etapa se basa en la anterior. Omitir cualquier paso genera defectos que se manifiestan posteriormente en el campo.
Preparación de kits y adquisición de materiales : El fabricante reúne todas las piezas necesarias, incluyendo la placa de circuito impreso (PCBA), los cables, las carcasas y los elementos de fijación. Una correcta preparación de los kits evita retrasos y garantiza que cada decodificador reciba los componentes adecuados.
Inspección de PCB : Los técnicos revisan el ensamblaje de la placa de circuito impreso en busca de defectos. La inspección óptica automatizada (AOI) detecta problemas superficiales como puentes de soldadura, piezas faltantes o problemas de polaridad. La inspección por rayos X verifica las uniones de soldadura ocultas en los encapsulados de matriz de rejilla de bolas.
Integración de subconjuntos : Las fuentes de alimentación y los ventiladores de refrigeración se prueban por separado antes del ensamblaje final. Este paso permite detectar subconjuntos defectuosos a tiempo, ahorrando tiempo y dinero.
Ensamblaje mecánico e integración del producto final : Los operarios montan la placa de circuito impreso con el espaciado adecuado para el flujo de aire, aplican el material de interfaz térmica, colocan los cables de forma segura y ajustan todos los componentes dentro de la carcasa. Esta etapa requiere precisión y mucha atención.
Cableado y conectividad : Los técnicos revisan minuciosamente todas las conexiones para prevenir problemas eléctricos. Los mazos de cables deben estar colocados de forma ordenada, sin pellizcos ni puntos de tensión.
Pruebas y control de calidad : El sistema completo se somete a pruebas funcionales, que incluyen comprobaciones de encendido, validación de la interfaz y verificación de la señal. Las pruebas de rodaje someten la unidad a un estrés extremo para detectar fallos precoces. Las pruebas de seguridad y cumplimiento verifican las normas de seguridad eléctrica.
Inspección final y documentación : Los operarios verifican la calidad del trabajo, el etiquetado y el estado de las pruebas antes del envío. Los registros completos facilitan la resolución de problemas y las mejoras futuras.
Este método paso a paso garantiza que cada decodificador cumpla con los requisitos documentados. La prueba funcional final verifica todo el sistema, no solo las placas individuales.
Cajas, mazos de cables y fuentes de alimentación
La carcasa protege las placas de circuitos y el cableado sensibles contra daños físicos e interferencias electromagnéticas. La elección del material influye directamente en la gestión térmica y el blindaje de radiofrecuencia. Las carcasas de plástico son más económicas y ofrecen flexibilidad de diseño, pero su disipación de calor es limitada. Las carcasas metálicas conducen bien el calor y bloquean las interferencias electromagnéticas, pero aumentan el peso y el coste. Muchos diseños de decodificadores utilizan plástico con blindajes metálicos internos para los componentes críticos.
El diseño térmico requiere una planificación minuciosa. La carcasa debe permitir la refrigeración pasiva mediante rejillas de ventilación y disipadores de calor. Los materiales de interfaz térmica rellenan los huecos entre las piezas calientes y los difusores de calor. Estos materiales deben aplicarse fácilmente durante el montaje para mantener un ritmo de producción óptimo.
Los mazos de cables requieren una planificación minuciosa durante la fase de diseño. Cada cable debe enrutarse correctamente sin interferir con otros componentes. Un sistema adecuado de alivio de tensión evita daños en los conectores durante la manipulación. La disposición del mazo debe adaptarse a los pasos de ensamblaje final sin obligar a los técnicos a doblar los cables bruscamente.
Las fuentes de alimentación convierten la corriente eléctrica de la red en el voltaje que necesita el sistema. La fuente de alimentación debe ser compatible con los requisitos de energía del decodificador y, al mismo tiempo, ajustarse a las dimensiones de la carcasa. La integración del sistema garantiza que la fuente de alimentación, la placa de circuito impreso y la carcasa funcionen conjuntamente como una sola unidad.
Un proceso de ensamblaje bien planificado produce sistemas electrónicos totalmente integrados que funcionan de forma fiable durante años. El socio fabricante debe comprender cómo interactúa cada componente con los demás. Este conocimiento evita costosos retrabajos y fallos en el campo.
Diseño para la fabricación de decodificadores
El diseño para la fabricación (DFM, por sus siglas en inglés) vincula un modelo CAD con lo que sucede en la línea de ensamblaje. Un diseño de decodificador que no cumple con las reglas de DFM provoca retrasos, retrabajos y fallas en el campo. Durante el diseño del hardware, los ingenieros deben considerar cómo los trabajadores ensamblarán, probarán y repararán cada unidad.
Ubicación del conector y acceso para pruebas
La ubicación de los conectores influye en la facilidad con la que los operarios pueden probar un decodificador durante su ensamblaje. Cada puerto necesita espacio libre para las sondas y los cables de prueba. Siempre que sea posible, los ingenieros deben colocar los conectores en el mismo borde de la placa de circuito impreso. Esta configuración facilita las pruebas automatizadas y reduce el tiempo de manipulación.
El diseño de la placa de circuito impreso también debe seguir las reglas DFM para la disposición de los componentes. La siguiente tabla muestra las directrices clave :
Técnica DFM | Directriz cuantitativa |
|---|---|
Liquidación de componentes | Espacio mínimo de 0.25 mm entre piezas |
Espaciado de trazas | Mínimo de 0.2 mm (6-8 milésimas de pulgada). |
Ancho de enrutamiento actual | 6-8 milésimas de pulgada para 1A; 20-30 milésimas de pulgada para 2-3A |
Geometría de giro | Giros de 45 grados (eliminan las trampas de ácido) |
Longitud de seguimiento | Manténgalo a menos de 25 cm (10 pulgadas) para señales de hasta 100 MHz. |
Fiduciales | Coloque tres marcas de referencia para la precisión de la herramienta de ensamblaje. |
Estas reglas mantienen la señal fuerte y evitan la diafonía . Tres marcas de referencia en la placa ayudan a las máquinas a colocar las piezas con precisión. Las pistas cortas y directas reducen el ruido y la pérdida de señal. Mantener las piezas separadas garantiza un espaciado de 10 a 15 milésimas de pulgada para evitar la acumulación de calor. Las vías térmicas debajo de los chips de alta potencia disipan el calor de los puntos calientes. El cobre alrededor de los componentes calientes distribuye el calor y mejora la refrigeración.
Diseño de la carcasa y el sistema térmico del decodificador
La gestión térmica es un aspecto clave del diseño para la fabricación (DFM) en cualquier sistema de decodificador. Un diseño térmico deficiente provoca fallos en el campo y costosos trabajos de reparación. La carcasa debe permitir la refrigeración pasiva mediante conducción, radiación y convección natural . Algunas soluciones comunes incluyen :
Disipadores de calor de aluminio extruido : el tipo más común, que se encuentra en routers, decodificadores y unidades SSD.
Tubos de calor y cámaras de vapor : adecuados para procesadores de alta densidad térmica en diseños compactos sin ventilador.
Recintos con ventilación estratégica : aprovechan la convección natural (efecto chimenea) sin piezas móviles.
Materiales de cambio de fase (PCM) : absorben los picos térmicos mediante fusión, ideales para cargas intermitentes de alto rendimiento.
Los disipadores de calor grandes con una amplia separación entre aletas funcionan bien. Los difusores de calor distribuyen el calor sobre una superficie mayor. En espacios reducidos, los tubos de calor transportan el calor del procesador a un punto con mayor superficie para la refrigeración.
Los materiales de interfaz térmica (TIM) rellenan los huecos entre las piezas calientes y los disipadores de calor. La elección y aplicación de los TIM influyen directamente en el éxito del ensamblaje de la caja. Los ingenieros deben:
Seleccione un grosor de almohadilla térmica entre 0.5 y 3.0 mm para que coincida con el espacio mecánico.
Aplique una compresión de la almohadilla del 10% al 30% para asegurar un contacto uniforme.
Verifique la planitud del disipador de calor antes del montaje.
Compruebe la dirección del flujo de aire del ventilador y el espacio libre para los cables.
Coloque correctamente los sensores de temperatura.
Verifique la cobertura de la pasta térmica para evitar huecos.
Una almohadilla de 1.0 mm sobre un espacio de 1.5 mm falla; una almohadilla de 2.0 mm con un 25 % de compresión proporciona mayor estabilidad. Utilice la capa de TIM más delgada posible para reducir la resistencia térmica . Aplique una fuerza de sujeción elevada para lograr el contacto metal con metal y rellenar los huecos superficiales. Las superficies de montaje deben ser lo más paralelas posible. Siga las secuencias de apriete del fabricante para aplicar la carga de sujeción correcta. Los sujetadores mecánicos proporcionan una fuerza constante sobre los TIM grafíticos o metálicos.
El socio fabricante debe comprender cómo interactúa cada componente con los demás. Este conocimiento evita costosos retrabajos y garantiza que el decodificador final cumpla con todos los requisitos de rendimiento.
Cómo elegir un socio para la fabricación de cajas ensambladas
Elegir al socio adecuado para el ensamblaje de decodificadores requiere una cuidadosa planificación. Un fabricante con experiencia comprobada en soluciones integrales se encarga de todo, desde el suministro de componentes hasta el embalaje final. Esto reduce los problemas logísticos y acelera la llegada de su producto al mercado. Busque socios que ofrezcan ensamblajes completos de PCBA, cableado y carcasa en un solo lugar.
Evaluación de la experiencia y las capacidades llave en mano.
El control de calidad es lo primero que se debe verificar al evaluar a un posible socio. Los compradores deben confirmar la existencia de rigurosos controles de calidad, incluyendo la revisión de las piezas a su llegada, auditorías durante la producción y controles de muestras finales. Las certificaciones también son importantes. La certificación IPC-A-610 confirma los estándares de calidad de la soldadura. La norma ISO 9001 demuestra la solidez de los sistemas de gestión de calidad. Las aprobaciones UL verifican el cumplimiento de las normas de seguridad del producto.
Un socio sólido ofrece servicios integrales de ensamblaje de cajas que abarcan todo el proceso de producción. Estos servicios incluyen el ensamblaje de productos a nivel de subsistema , el ensamblaje a nivel de sistema, el etiquetado de componentes , la fabricación de carcasas, la configuración de software y el embalaje. El utillaje propio para la creación rápida de prototipos de carcasas agiliza las iteraciones de diseño. Las instalaciones de ensamblaje en salas blancas protegen los componentes electrónicos sensibles de la contaminación. Los laboratorios de pruebas ambientales realizan clasificaciones IP, comprobaciones EMI/RFI y pruebas de ciclos térmicos.
La resiliencia de la cadena de suministro se vuelve crucial en el volátil mercado de componentes de 2026. La experiencia de Toyota tras el terremoto de 2011 demuestra el valor de combinar la eficiencia de la producción justo a tiempo con reservas estratégicas de inventario. Un socio confiable diversifica las estrategias de abastecimiento entre múltiples proveedores y regiones geográficas. Mantienen existencias de seguridad para los componentes de riesgo real en lugar de aumentar el inventario de forma generalizada. La participación temprana de la cadena de suministro durante el lanzamiento de nuevos productos ayuda a detectar tecnologías con limitaciones antes de que aumente la producción.
Protocolos de prueba y estándares de documentación
Los rigurosos protocolos de prueba distinguen a los fabricantes fiables de los que no lo son. La prueba funcional final verifica el sistema completo, no solo las placas individuales. Las pruebas de envejecimiento acelerado someten las unidades a un estrés extremo para detectar fallos prematuramente. La validación del firmware confirma que el software se carga correctamente y funciona según lo previsto. La verificación del producto garantiza que cada decodificador cumpla con las especificaciones de rendimiento.
Los estándares de documentación garantizan la repetibilidad en todos los ciclos de producción. Las instrucciones de trabajo detalladas guían a los técnicos en cada operación de ensamblaje final. Los registros de trazabilidad permiten rastrear cada componente hasta su origen. La documentación completa incluye listas de materiales , diagramas de cableado, archivos CAD y procedimientos de prueba. Un buen socio proporciona informes transparentes sobre métricas de calidad y resultados de pruebas.
La prueba final debe incluir inspección visual, pruebas de aceptación en fábrica y verificaciones funcionales. Las pruebas deben abarcar tanto el hardware como el software del decodificador. Los acuerdos de nivel de servicio (SLA) definen claramente los tiempos de respuesta para las revisiones de diseño, las confirmaciones de pedidos y los informes de progreso. Estos acuerdos protegen a ambas partes y establecen expectativas desde el principio.
Un socio que combine pruebas y verificaciones rigurosas con una documentación clara ofrece decodificadores consistentes y fiables. Este enfoque previene fallos en el campo y reduce los costosos retrabajos. Las empresas deben evaluar a los socios potenciales según estos criterios antes de comprometerse con la producción.
El diseño y la fabricación exitosos de decodificadores en 2026 exigen colaboración desde la fase conceptual. La colaboración temprana con un socio fabricante previene costosos fallos de diseño y retrasos en la cadena de suministro. Un decodificador fiable requiere una planificación minuciosa en cada etapa, desde la selección del procesador hasta el ensamblaje final.
Los ingenieros deben evaluar el diseño actual de su decodificador según los principios de DFM (Diseño para la Fabricación) mencionados. Deben iniciar conversaciones con posibles socios cuanto antes. El socio adecuado ofrece soluciones integrales que optimizan todo el sistema. Este enfoque garantiza un lanzamiento de producto rentable.
Con una planificación adecuada, los equipos logran un resultado fiable en la fabricación de decodificadores. El proceso recompensa a quienes actúan con anticipación y consideran el sistema completo de forma integral. Un decodificador bien fabricado llega al mercado con menos defectos y un menor costo total.
Preguntas Frecuentes
¿Cómo afecta la elección del procesador al coste final del producto?
La plataforma SoC determina el coste de los componentes. El RK3528 cuesta entre 42 y 49 €. El S905X5M oscila entre 58 y 67 €. Un mejor rendimiento requiere una mejor refrigeración, lo que incrementa los costes de la carcasa y el montaje. Define tu presupuesto al inicio de la fase de diseño.
¿Qué pruebas necesita un decodificador antes de su envío?
Cada unidad requiere pruebas funcionales, pruebas de envejecimiento acelerado y validación del firmware. La inspección óptica automatizada verifica las soldaduras en la placa de circuito impreso. La inspección por rayos X comprueba las conexiones ocultas en los encapsulados de matriz de rejilla de bolas. La inspección final confirma la calidad de la mano de obra y el etiquetado antes del empaquetado. Estos pasos evitan fallos en el campo y costosas devoluciones.
¿Cómo influye el diseño térmico en la elección de la carcasa?
Las carcasas de plástico ofrecen flexibilidad de diseño, pero limitan la disipación de calor. Las carcasas metálicas conducen bien el calor y bloquean las interferencias electromagnéticas. Los ingenieros deben planificar las rejillas de ventilación, los disipadores de calor y los materiales de interfaz térmica durante el diseño del hardware. Una almohadilla térmica de 1.0 mm sobre un espacio de 1.5 mm falla. Una almohadilla de 2.0 mm con una compresión del 25 % proporciona un contacto estable.
¿Qué documentación debe proporcionar un socio fabricante?
Un socio confiable proporciona instrucciones de trabajo detalladas, registros de trazabilidad y procedimientos de prueba. La documentación completa incluye listas de materiales, diagramas de cableado y archivos CAD. Los acuerdos de nivel de servicio claros definen los tiempos de respuesta para las revisiones de diseño y los informes de progreso. Estos registros garantizan la repetibilidad en las distintas series de producción y facilitan la resolución de problemas cuando surgen.
¿Cuándo deberían los ingenieros colaborar con un socio para el ensamblaje de equipos?
La participación temprana previene costosos fallos de diseño y retrasos en la cadena de suministro. Los ingenieros deben evaluar el diseño de su decodificador según los principios de DFM antes de finalizar el modelo CAD. Las conversaciones con posibles socios deben comenzar durante la fase conceptual, no después de que comience la producción. Este enfoque optimiza todo el sistema y reduce el coste total.
