Existen varios tipos principales de placas de circuito impreso (PCB). Estos diseños son de una cara, de doble cara y multicapa. También existen opciones rígidas, flexibles y rígido-flexibles. Cada tipo de PCB tiene características específicas para diferentes aplicaciones. Por ejemplo, las placas HDI y multicapa estándar son muy populares. Ofrecen un alto rendimiento y tamaños más pequeños. La siguiente tabla enumera algunos tipos comunes de PCB y sus usos:
Tipo de PCB | Características principales | Usos comunes |
|---|---|---|
Rígido | Durable, estable | Automoción, aeroespacial |
Flexible | Flexible, compacto | Dispositivos portátiles, sensores |
Rígido-flexible | Combina rigidez y flexibilidad | Militar, automotriz |
Puedes elegir la mejor placa de circuito impreso para tu proyecto. Consulta las características y los usos para ayudarte a elegir.
Puntos Clave
Existen muchos tipos de placas de circuito impreso. Estas incluyen placas de una cara, de doble cara, multicapa, rígidas, flexibles y rígido-flexibles. Cada tipo es más adecuado para diferentes propósitos.
Elegir la PCB adecuada depende de varios factores. Hay que considerar las capas, la flexibilidad, los materiales y el lugar de uso.
Las PCB flexibles se doblan y ahorran espacio. Las PCB rígidas son resistentes y no se doblan. Las PCB rígido-flexibles combinan ambos tipos. Funcionan bien en dispositivos móviles y resistentes.
El FR-4 es un material común y económico. Las placas de circuito impreso con núcleo metálico y cerámica soportan mejor el calor y se utilizan para aplicaciones especiales.
Un buen diseño de PCB contribuye a un mejor funcionamiento y una mayor durabilidad. Es importante colocar los componentes con cuidado. Siempre revisa tu diseño antes de fabricarlo.
Tipos de placas de circuito impreso
Las placas de circuito impreso tienen muchas formas y usos. Puedes clasificarlas por capas, flexibilidad, materiales, estructura de las vías, características especiales y dónde se utilizan. Cada tipo de PCB es adecuado para tareas específicas. Veamos los principales tipos de placas de circuito impreso. Esto te ayudará a elegir la placa adecuada para tu proyecto.
Clasificación por número de capas
Las placas de circuito impreso pueden tener diferentes cantidades de capas de cobre. La cantidad de capas influye en su dificultad de fabricación, su costo y su rendimiento.
Tipo de PCB | Número de capas | Descripción y características |
|---|---|---|
Tablero de una sola cara | capa de 1 | Circuitos en una sola cara. Diseño de PCB sencillo . Se utiliza en electrónica básica. |
Tablero de doble cara | capas 2 | Circuitos en ambos lados. Admite más componentes y mejor rendimiento. |
tablero multicapa | De 4 a 8 capas (uniformes) | Múltiples capas apiladas. Admite circuitos complejos y altas velocidades. Puede alcanzar hasta 100 capas. |
Consejo: Las placas de circuito impreso multicapa suelen tener un número par de capas. Esto mantiene el diseño de la placa plano y resistente.
PCB de una cara
Los circuitos solo están en un lado de la placa.
Esta PCB de una sola capa es simple y económica.
Lo usas en cosas como calculadoras y fuentes de alimentación.
Ventajas: Cuesta menos, se fabrica rápidamente.
Desventajas: No es adecuado para trabajos pesados, ocupa más espacio.
PCB de doble cara
Este tipo de PCB tiene circuitos en ambos lados.
Puedes agregar más partes y usar vías para conectar ambos lados.
Ves PCB de doble capa en equipos de audio, máquinas expendedoras y luces LED.
Ventajas: Más formas de diseñar, funciona mejor.
Desventajas: Es más difícil de fabricar y cuesta más que una placa de circuito impreso de una sola capa.
PCB multicapa
La PCB multicapa apila cuatro o más capas.
Lo utilizas en computadoras, teléfonos inteligentes y herramientas médicas.
Las PCB multicapa son rápidas, pequeñas y pueden ser muy complejas.
Ventajas: Se adapta a muchas piezas, mantiene una señal fuerte y ahorra espacio.
Desventajas: Es el más caro y difícil de reparar.
Clasificación por flexibilidad
Las placas de circuito impreso pueden ser rígidas, flexibles o una combinación de ambas. La flexión de una placa influye en su uso y diseño.
Elemento | PCB rígido | PCB flexible | PCB rígido-flexible |
|---|---|---|---|
Costo | Bajo | Alto | Mayor |
Durabilidad | Durable para uso estático | Durable bajo flexión | Superior para entornos hostiles |
Flexibilidad | Ninguna | Alto (se puede doblar y torcer) | Parcial (secciones flexibles y rígidas) |
Peso | Heavy | Ligera | Moderado |
Casos de uso | Televisores, computadoras, electrodomésticos | Dispositivos portátiles, cámaras, sensores | Aeroespacial, medicina, automoción |
PCB rígido
Las PCB rígidas no se doblan ni cambian de forma.
Los utilizamos en televisores, ordenadores y otros aparatos electrónicos del hogar.
Este tablero rígido es barato y fácil de fabricar en grandes cantidades.
PCB flexible
Las placas de circuito impreso flexibles se pueden doblar, plegar o torcer sin romperse.
Utiliza tableros flexibles en espacios reducidos, como relojes inteligentes y cámaras.
Las PCB flexibles ahorran espacio y pesan menos.
Nota: Las placas de circuito impreso flexibles son más caras y requieren un diseño cuidadoso para evitar que se rompan.
PCB rígido-flexible
Las PCB rígido-flexibles tienen partes rígidas y flexibles.
Los utilizamos en aviones, herramientas médicas y automóviles.
Las PCB rígidas-flexibles son fuertes y pueden soportar sacudidas y movimientos.
Estas placas utilizan menos conectores y cables, por lo que su dispositivo dura más.
Las placas de circuito impreso flexibles pueden sustituir a muchas placas y cables rígidos. Esto hace que su diseño sea más ligero y resistente.
Clasificación por materiales
El material que elija para su placa de circuito impreso cambia la forma en que maneja el calor, la electricidad y el costo.
Tipo de PCB | Conductividad Térmica (W/m·K) | Pérdida dieléctrica (Df a 1 MHz) | Funciones y aplicaciones clave |
|---|---|---|---|
FR-4 | 0.3 – 0.5 | 0.02 – 0.03 | El más común. Buen aislamiento, económico. Se utiliza en electrónica general. |
CEM-1 | ~ 0.3 - 0.5 | ~ 0.02 - 0.03 | Más económico que el FR-4. Se utiliza en PCB de una sola capa para dispositivos sencillos. |
CEM-3 | ~ 0.3 - 0.5 | ~ 0.02 - 0.03 | Mayor resistencia y resistencia al fuego. Se utiliza en PCB de doble capa y multicapa. |
PCB de núcleo metálico | 20 - 200+ | N/A | Excelente disipación térmica. Se utiliza en iluminación LED y electrónica de potencia. |
PCB de cerámica | 20 – 250 | 0.0002 – 0.0005 | Propiedades térmicas y eléctricas superiores. Se utiliza en la industria aeroespacial, radiofrecuencia y dispositivos de alta potencia. |
PCB FR-4
FR-4 está hecho de fibra de vidrio y epoxi.
Lo utilizas para la mayoría de placas de circuitos impresos.
Es bueno para detener la electricidad y no cuesta mucho.
Placa de circuito impreso CEM-1/CEM-3
CEM-1 es barato y se utiliza para PCB de una sola capa.
El CEM-3 es más resistente y no se quema fácilmente. Se utiliza en PCB de doble capa y multicapa.
PCB de alta frecuencia
Utiliza materiales especiales con baja pérdida dieléctrica.
Necesita este tipo de PCB para comunicaciones rápidas y dispositivos RF.
PCB de núcleo metálico
La PCB con núcleo metálico utiliza aluminio o cobre como base.
Maneja bien el calor, ideal para luces LED y fuentes de alimentación.
PCB de cerámica
Las placas de cerámica son las mejores para el calor y la electricidad.
Los utilizamos en aviones, en el ejército y en trabajos de alta frecuencia.
FR-4 funciona para la mayoría de las cosas, pero utilice núcleo de metal o cerámica para altas temperaturas o señales rápidas.
Clasificación por estructura de la vía
Las vías conectan diferentes capas en la placa de circuito impreso. La forma en que se crean las vías modifica la calidad de la señal y la construcción de la placa.
Vías pasantes: Atraviesan todas las capas. Se utilizan en la mayoría de los diseños de PCB.
Vías ciegas: Conectan las capas exteriores con las interiores, ahorrando espacio.
Vías enterradas: Enlace solo dentro de las capas, oculto a la vista.
Microvías: Muy pequeñas, fabricadas con láser, se utilizan en placas de circuito impreso tipo HDI para diseños pequeños.
PCB de orificio pasante
Utiliza vías pasantes para conectar capas.
Fácil de hacer, pero puede estropear las señales en diseños rápidos.
PCB HDI (interconexión de alta densidad)
Utiliza microvías, vías ciegas y enterradas.
Bueno para diseños de PCB complicados y placas pequeñas.
El HDI se encuentra en teléfonos, tabletas y dispositivos médicos.
PCB sin vía
Sin vías. Tipo de PCB simple para circuitos fáciles.
Solo para PCB de una sola capa o PCB de doble capa fácil.
Las vías pueden debilitar las señales si no se implementan correctamente. Las HDI y las microvías ayudan a mantener la intensidad de las señales en circuitos rápidos.
Clasificación por características funcionales/de proceso
Algunas placas de circuito impreso tienen características especiales para trabajos difíciles.
Tipo de PCB | Características principales |
|---|---|
Tg alta | Soporta altas temperaturas. Se utiliza en controles automotrices e industriales. |
Alta frecuencia | Mantiene la calidad de la señal a altas velocidades. Se utiliza en dispositivos 5G, radar y RF. |
Cobre pesado | Capas gruesas de cobre para alta corriente. Se utilizan en fuentes de alimentación y controles de motores. |
ENIG | Acabado superficial dorado para una mejor soldadura y resistencia a la corrosión. Se utiliza en trabajos de alta fiabilidad. |
Pasivo integrado | Resistencias y condensadores integrados en la placa. Ahorra espacio y mejora el rendimiento. |
Vias ciegas / enterradas | Permite PCB multicapa complejos y diseño de PCB de alta densidad. |
PCB de alta frecuencia
Utiliza materiales con baja pérdida dieléctrica.
Necesita este tipo de PCB para datos rápidos y señales inalámbricas.
PCB de alta Tg
Tiene una temperatura de transición vítrea alta.
Maneja el calor y el estrés en automóviles y fábricas.
PCB de cobre pesado
Tiene gruesas capas de cobre.
Tiene más potencia y maneja mejor el calor.
ENIG PCB (Níquel electrolítico por inmersión en oro)
El acabado dorado lo mantiene plano y evita la oxidación.
Se utiliza en trabajos pequeños e importantes.
PCB pasivo integrado
Piezas como resistencias y condensadores están dentro de la placa.
Ahorra espacio y ayuda a que el tablero funcione mejor.
Vía ciega/enterrada PCB
Utiliza vías ciegas y enterradas para conexiones complicadas.
Bueno para PCB multicapa avanzados y diseño de PCB pequeños.

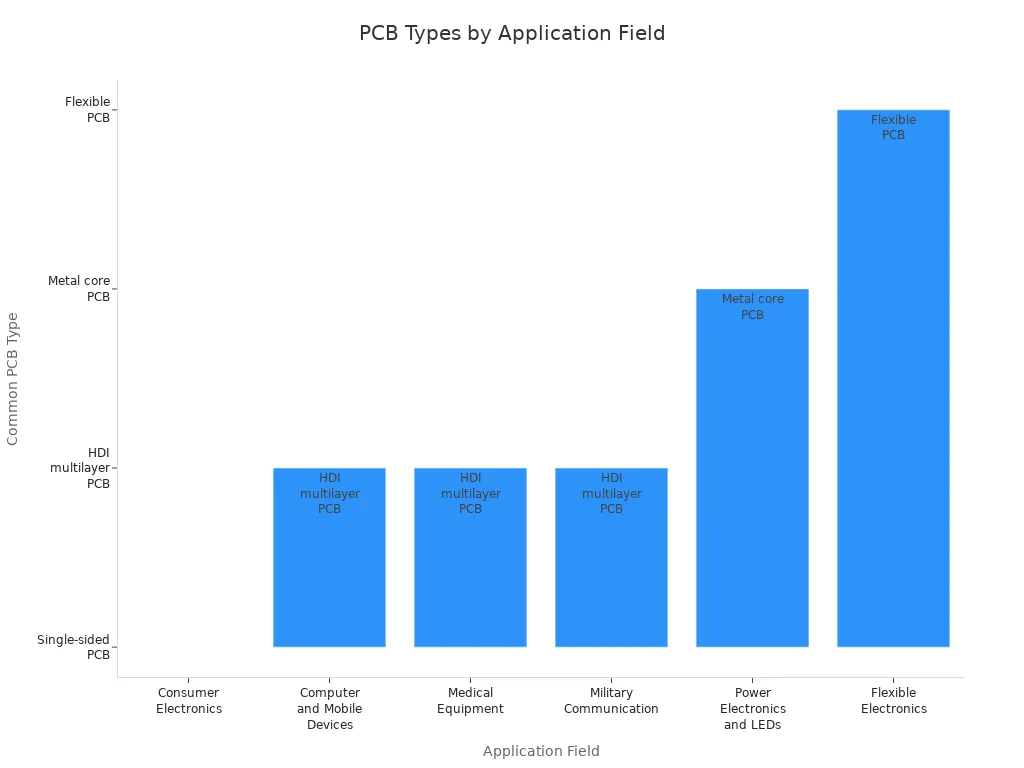

Clasificación por campo de aplicación
Se pueden adaptar diferentes placas de circuito impreso a cada industria. Cada trabajo requiere un tipo de placa específico.
Campo de aplicación | Tipos comunes de PCB utilizados | Notas |
|---|---|---|
Electrónica de Consumo: | Una cara, doble capa, FR-4 | Tableros sencillos y de bajo costo para televisores, juguetes y gadgets. |
Computadoras y dispositivos móviles | HDI, PCB multicapa, PCB rígido-flexible | Alta densidad y tamaño pequeño para teléfonos, tabletas y portátiles. |
Equipo Médico | HDI, PCB multicapa, PCB rígido-flexible | Confiable, compacto y seguro para dispositivos médicos. |
Electrónica automotriz | PCB multicapa, alta Tg, PCB rígido-flexible | Resiste calor, vibraciones y estrés. |
Automatización Industrial | PCB multicapa, cobre pesado, alta Tg | Maneja energía, calor y ambientes hostiles. |
Iluminación LED | PCB con núcleo metálico, PCB de una sola capa | Gestiona el calor para obtener luces LED de larga duración. |
Aeroespacial/Militar | PCB de cerámica, multicapa, rígido-flexible | Exige máxima confiabilidad, resistencia al calor y calidad de señal. |
Elija siempre el tipo de PCB que mejor se adapte a su trabajo. Por ejemplo, utilice PCB rígido-flexibles en aviones, PCB flexibles en wearables y PCB con núcleo metálico en luces LED.
Características y aplicaciones de los tipos de PCB
Comparación de características clave
Es importante examinar las diferentes placas de circuito impreso antes de elegir una. Cada tipo de PCB tiene sus propias características y ventajas. La siguiente tabla muestra las diferencias entre los principales tipos:
Tipo de PCB | Características principales | Ventajas |
|---|---|---|
De un solo lado | Una capa de cobre | Bajo costo, fácil de hacer, bueno para circuitos simples. |
Doble cara | Capas de cobre en ambos lados, conectadas mediante agujeros. | Más piezas, mejor rendimiento, utilizado en teléfonos, audio. |
Multicapas | Muchas capas de cobre, apiladas | Diseño de PCB compacto y flexible, admite altas velocidades. |
Rígido | Duro, no se dobla. | Resistente, fácil de reparar, se adapta a diseños de PCB complejos. |
Flexible | Curvas y giros, material fino. | Ahorra espacio, luz y maneja alta densidad de señal. |
Rígido-flexible | Mezcla de capas rígidas y flexibles | Ahorra hasta un 60% de espacio, se utiliza en ámbitos médicos y militares. |
Funciona a 500 MHz–2 GHz | Ideal para señales rápidas, utilizado en 5G y radar. | |
Respaldo de aluminio | Base metálica para control del calor | Maneja el calor, bueno para iluminación LED y fuentes de alimentación. |
También debes considerar el material de la placa. Algunos materiales son mejores para ciertas tareas. El FR4 es económico y funciona bien para la mayoría de las cosas. Rogers y Taconic son mejores para señales rápidas, pero son más caras. Las placas con núcleo metálico ayudan a refrigerar los dispositivos de alimentación.
Consejo: Si necesita una tabla para trabajos rápidos o de alta potencia, verifique cómo maneja el material el calor y la electricidad.
Aplicaciones principales
Las placas de circuito impreso se utilizan en casi todas las industrias. Cada placa se fabrica para una tarea específica. Aquí hay algunos ejemplos:
Automoción : Los sistemas de control del motor, los faros LED y los salpicaderos utilizan placas de circuito impreso rígidas y placas con núcleo metálico.
Sector aeroespacial : Los satélites y las torres de control necesitan placas de circuito impreso multicapa y rígido-flexibles para lograr estructuras resistentes y ligeras.
Electrónica de consumo : Los teléfonos, televisores y ordenadores utilizan placas de doble cara y multicapa para el diseño de circuitos impresos pequeños.
Dispositivos médicos : Los monitores y escáneres cardíacos utilizan placas de circuito impreso flexibles y placas de circuito impreso rígido-flexibles para obtener circuitos seguros, pequeños y fiables.
Telecomunicaciones : Las redes 5G y los dispositivos GPS necesitan placas multicapa y de alta frecuencia para obtener señales rápidas y nítidas.
Iluminación LED : Las placas de circuito impreso con núcleo metálico ayudan a controlar el calor en las bombillas y las pantallas.
Se recomienda usar PCB flexibles en dispositivos portátiles y herramientas médicas. Estas placas se doblan y caben en espacios reducidos. Las PCB rígidas son ideales para dispositivos electrónicos domésticos y computadoras. Las PCB flexibles también son ideales para cámaras y sensores donde el espacio es reducido. Las PCB rígido-flexibles ofrecen resistencia y flexibilidad, ideales para equipos aeroespaciales y militares.
Recuerde: un buen diseño de PCB y una disposición correcta de la misma ayudan a que su placa de circuito impreso dure más y funcione mejor.
Cómo elegir el tipo de PCB adecuado
Factores de selección
Cuando elijas una placa de circuito impreso, debes pensar en algunos aspectos clave. Estas decisiones pueden cambiar cómo funciona tu proyecto y cuánto cuesta. Aquí están los aspectos principales a considerar: 1. Tamaño y forma : Las placas grandes o de formas extrañas necesitan más materiales y tardan más en fabricarse. 2. Complejidad : Las placas con más capas o características especiales como HDI son más difíciles de diseñar y cuestan más. 3. Tipo de placa : Debes elegir si quieres placas rígidas, flexibles o rígido-flexibles para tu proyecto. 4. Material : El material base cambia cómo la placa maneja el calor, qué tan resistente es y cuánto cuesta. FR-4 es muy utilizado, pero algunos trabajos requieren otros materiales. 5. Número de capas : Más capas ayudan con circuitos complejos, pero también cuestan más y tardan más. 6. Grosor del cobre : Un cobre más grueso permite un mayor flujo de energía, pero cuesta más. 7. Acabado de la superficie : Los diferentes acabados mantienen la placa segura y cambian el precio. 8. Ancho de pista : Las pistas más anchas transportan más corriente, pero usan más cobre. 9. Plazo de entrega : Si necesitas tu tabla rápidamente, te costará más. 10. Características personalizadas : Los orificios, formas o recubrimientos especiales hacen que la tabla sea más compleja. Debes sopesar estos aspectos con tus necesidades de rendimiento, fiabilidad y presupuesto.
Descripción general de las clases de IPC
Las clases IPC te ayudan a elegir la calidad adecuada para el diseño de tu PCB. Estas clases establecen reglas sobre cómo se fabrican y prueban las placas de circuito impreso. Aquí tienes una guía rápida: | Clase IPC | Ciclo de vida | Nivel de calidad | Descripción | Uso típico | |———–|————–|—————|————————————————–|——————————| | Clase 1 | Corta | Básica | Para electrónica simple con vida útil corta | Juguetes, mandos a distancia | | Clase 2 | Larga | Buena | Para productos que necesitan un funcionamiento estable y fiable | Portátiles, dispositivos inteligentes | | Clase 3 | Muy larga | A prueba de fallos | Para sistemas críticos donde no se permite el fallo | Médico, aeroespacial, militar | Debes elegir la clase IPC que se ajuste al riesgo de tu producto y a la fiabilidad que necesita. Por ejemplo, usa la Clase 3 para aplicaciones médicas o aeroespaciales, y la Clase 1 para juguetes.
Consejos prácticos
Puedes evitar errores comunes y mejorar el diseño de tu PCB siguiendo estos consejos: – Comprueba siempre dónde colocas las piezas y qué tan cerca están usando modelos 3D. – Coloca condensadores de desacoplamiento cerca de los pines de alimentación para reducir el ruido. – Mantén separados los circuitos analógicos y digitales para que no se estropeen entre sí. – Usa el ancho de traza adecuado para la cantidad de corriente que necesita tu circuito. – Intenta no usar demasiadas vías en señales rápidas para mantenerlas fuertes. – Ejecuta comprobaciones de las reglas de diseño antes de enviar los archivos para la fabricación de la placa de circuito. – Asegúrate de que tu documentación esté clara y completa para que el montaje sea fácil. – Prueba tus prototipos en situaciones reales para encontrar problemas de forma temprana.
Consejo: Siempre actualice su lista de materiales y verifique si hay piezas agotadas. Esto le ayudará a evitar retrasos en la fabricación de placas de circuito impreso.
Si sigue estos pasos, podrá realizar un diseño de PCB que funcione bien y cumpla con los objetivos de su proyecto.
Puede elegir entre muchos tipos de PCB. Cada uno tiene características y usos especiales. La siguiente tabla muestra sus diferencias:
Tipo de PCB | Características y diferencias clave | Aplicaciones principales |
|---|---|---|
Una sola capa | Sencillo, barato y fácil de construir. | Calculadoras, cámaras, radios |
Doble capa | Más piezas, ambos lados usados | Fuentes de alimentación, iluminación LED |
Multicapas | Pequeño, se adapta a muchos circuitos. | Médico, GPS, almacenamiento de datos |
Rígido | Duro, plano, no se dobla. | Placas base, dispositivos fijos |
Flexible | Se dobla, se adapta a espacios pequeños y cuesta más. | Dispositivos portátiles, electrónica compacta |
Rígido-flexible | Mezcla de rígido y flexible, para diseños complicados. | Aeroespacial, equipos avanzados |
Elegir el tipo de PCB adecuado ahorra dinero y optimiza el funcionamiento de su proyecto. No todas las empresas pueden fabricar todos los tipos, así que verifique si cuentan con las habilidades y certificaciones necesarias.
Lista de verificación rápida para elegir una PCB:
Elija el mejor material y espesor de cobre.
Elija un acabado de superficie y una máscara de soldadura.
Establezca límites y revise sus archivos.
Realizar dibujos y lista de materiales para el ensamblaje.
Si no está seguro, consulte con expertos en PCB. Ellos conocen las normas, le ayudan a elegir buenos materiales y realizan pruebas de calidad. Esto garantiza la seguridad y el buen funcionamiento de su proyecto.
Preguntas Frecuentes
¿Cuál es el material más común para las placas de circuitos impresos?
El material más común es el FR-4. Se compone de fibra de vidrio y epoxi. El FR-4 ofrece buena resistencia y aislamiento. Es compatible con la mayoría de los dispositivos electrónicos.
¿Se pueden utilizar PCB flexibles en entornos de alta temperatura?
Las PCB flexibles pueden soportar algo de calor, pero conviene comprobar la clasificación del material. Para temperaturas muy altas, podrían necesitarse placas especiales de poliimida o cerámica.
¿Cómo elegir el tipo de PCB adecuado para su proyecto?
Empieza por enumerar tus necesidades. Considera el tamaño, la flexibilidad, la calefacción y el precio. Puedes usar una tabla para comparar opciones. Consulta con expertos si tienes dudas.
Consejo: Siempre adapte el tipo de PCB al entorno y las necesidades de rendimiento de su dispositivo.
¿Cuál es la principal ventaja de los PCB HDI?
Las placas de circuito impreso HDI permiten instalar más piezas en un espacio reducido. Esto proporciona un mejor rendimiento y dispositivos más pequeños. Las placas HDI se ven en smartphones y tablets.
