Você usa o design de PCB para criar uma placa de circuito que se encaixe dentro de um console de jogos portátil. Você precisa torná-la pequena, eficiente e resistente. Frequentemente, você adiciona microcontroladores como o ESP32, conecta telas e gerencia a energia para que seu dispositivo funcione por mais tempo. O mercado global de consoles de jogos portáteis atingiu US$ 6.84 bilhões em 2024 e espera-se que cresça para US$ 10.2 bilhões até 2035. Muitas pessoas usam softwares de design como o KiCad ou participam de comunidades de entusiastas do "faça você mesmo" para construir seus próprios dispositivos.
Principais lições
Projete PCBs compactos para consoles portáteis. Utilize a tecnologia de interconexão de alta densidade (HDI) para acomodar mais componentes em menos espaço.
Priorize a eficiência energética. Escolha o tipo de bateria correto e utilize circuitos integrados de gerenciamento de bateria para prolongar o tempo de uso e manter a saúde da bateria.
Garanta a durabilidade do seu projeto. Utilize materiais de preenchimento e um bom gerenciamento térmico para proteger a placa de circuito impresso contra danos durante o uso.
Planeje cuidadosamente o posicionamento dos componentes. Agrupe peças relacionadas e mantenha os comprimentos das trilhas curtos para melhorar o desempenho e reduzir o ruído.
Teste e aprimore seus projetos. Crie protótipos e faça ajustes com base no desempenho em situações reais para melhorar a confiabilidade e a experiência do usuário.
requisitos fundamentais
Tamanho e layout
Ao projetar uma placa de circuito impresso (PCB) para um console de jogos portátil, é preciso acomodar muitos componentes em um espaço pequeno. A maioria dos dispositivos portáteis utiliza PCBs que variam de 50 mm × 50 mm a 100 mm × 100 mm , muito menores do que as encontradas em laptops.
Tipo de Dispositivo | Faixa de tamanho de PCB |
|---|---|
smartphones | 50 mm × 50 mm a 100 mm × 100 mm |
laptops | 200 mm × 250 mm a 300 mm × 300 mm |
Você pode usar placas de circuito impresso de interconexão de alta densidade (HDI) para tornar seu projeto mais compacto. As placas HDI permitem colocar mais componentes em uma área menor. Essa abordagem melhora a qualidade e a velocidade do sinal , o que é importante para jogos. Você também obtém mais recursos em um console menor, tornando-o mais fácil de segurar e usar.
Eficiência energética
Você quer que seu console de jogos dure o máximo possível com uma única carga. Os circuitos integrados de gerenciamento de bateria ajudam a controlar o carregamento e o consumo de energia . Esses chips usam algoritmos inteligentes para manter a bateria saudável e prolongar sua vida útil. Eles também ajudam a prever quando a bateria precisa de manutenção.
As baterias de íon-lítio oferecem alta energia em um formato leve.
As baterias de polímero de lítio são flexíveis e se encaixam bem em designs compactos.
As baterias de níquel-hidreto metálico custam menos, mas armazenam menos energia.
A durabilidade
Você precisa que sua placa de circuito impresso (PCB) resista a quedas, impactos e longas sessões de jogos. Você pode usar materiais de preenchimento para proteger as conexões entre os chips e a placa. A ligação mecânica aumenta a resistência e protege as juntas de solda contra tensões. Um bom gerenciamento térmico dissipa o calor dos chips, mantendo seu console resfriado. Recursos de alívio de tensão distribuem a força, evitando danos a qualquer componente.

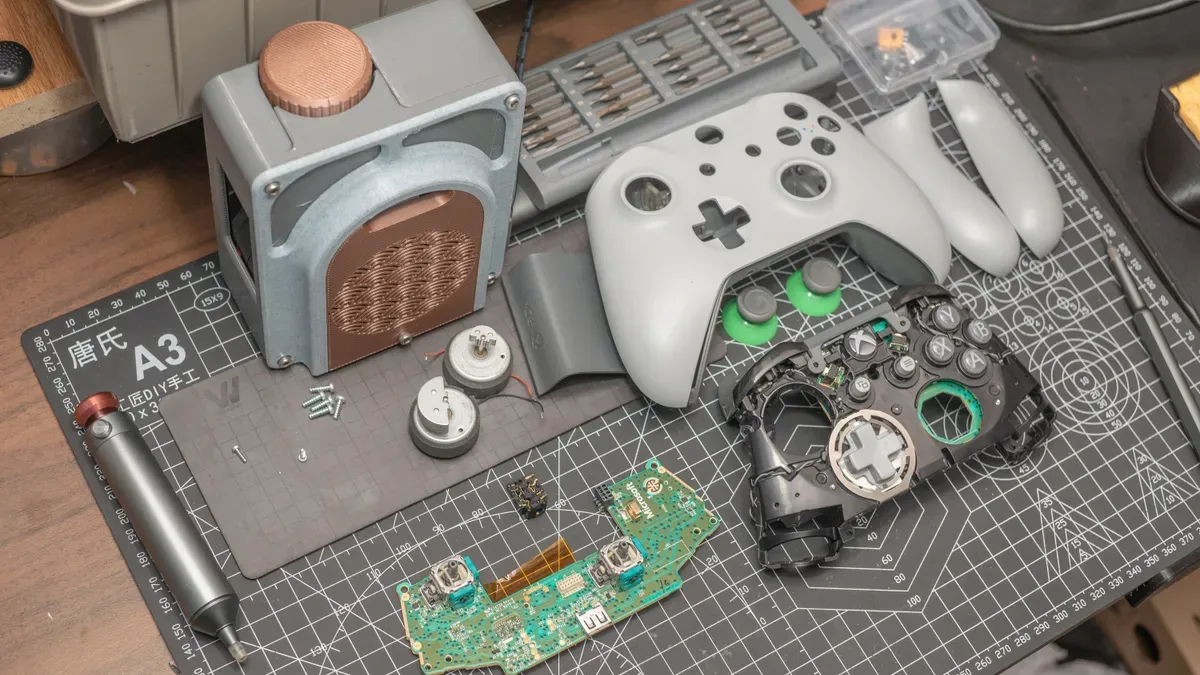

Controles do usuário
Você interage com seu console de jogos portátil por meio de botões, joysticks e painéis sensíveis ao toque. A placa de circuito impresso (PCB) deve ser compatível com todos esses controles para uma experiência de jogo fluida.
Tipo de Componente | Descrição |
|---|---|
Para D-pad, botões de ação e gatilhos | |
Interfaces de joystick analógico | Com conversão ADC precisa |
Circuitos de Processamento de Áudio | Inclui amplificadores e saída para fones de ouvido. |
Controladores de exibição | Compatível com telas LCD e OLED. |
Interruptores de membrana tátil | Para uma resposta confiável do botão |
Integração do painel de toque | Para interfaces de jogos modernas |
Controladores de feedback háptico | Para uma experiência de jogo aprimorada |
Você deve projetar botões táteis que ofereçam uma resposta clara ao serem pressionados. Isso torna a jogabilidade mais divertida e ajuda a controlar melhor o jogo.

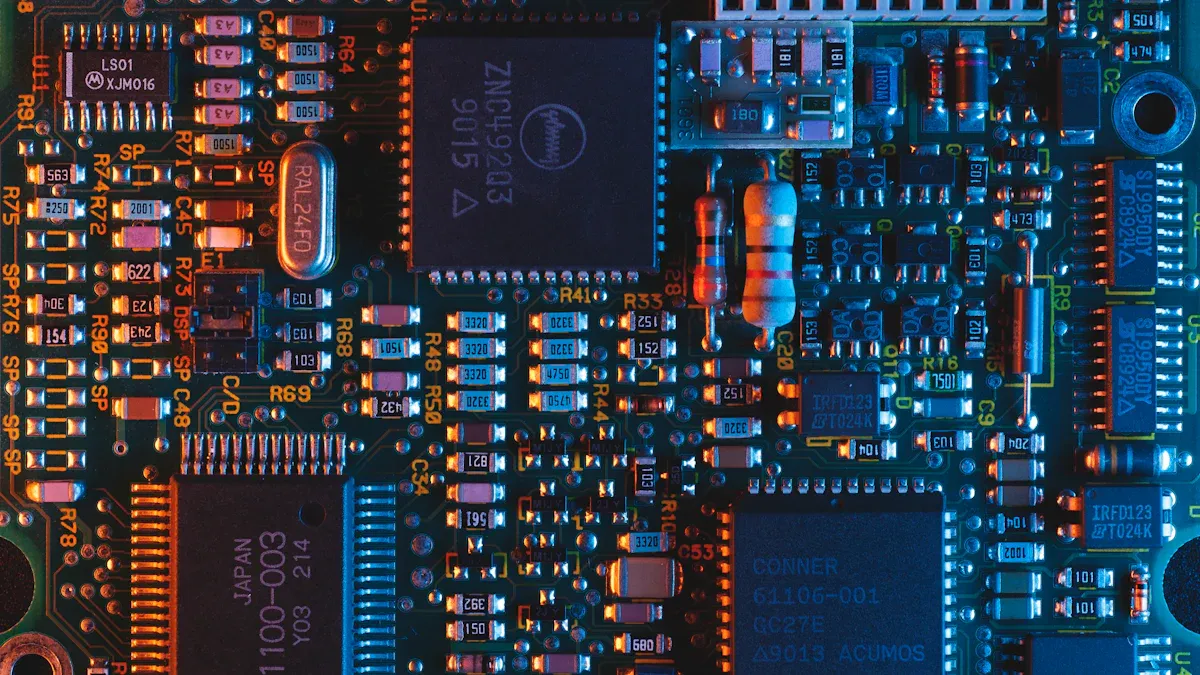

Considerações sobre o projeto de PCBs
Posicionamento de componente
Ao iniciar o projeto da placa de circuito impresso (PCB) para um console de jogos portátil, é fundamental considerar a localização de cada componente. Um bom posicionamento contribui para o melhor desempenho e maior durabilidade do dispositivo. É recomendável agrupar os componentes por função . Por exemplo, mantenha os componentes de alimentação juntos e os componentes do display também juntos. Isso facilita a leitura do esquema elétrico e ajuda a evitar erros.
Primeiro, instale os componentes importantes, como o microcontrolador ESP32 S3 e os conectores do display. Essas peças controlam a maioria das funções do console.
Mantenha os traços curtos. Traços curtos ajudam os sinais a se propagarem mais rapidamente e reduzem o ruído.
Separe as seções analógicas e digitais. Isso evita que o ruído se propague entre diferentes partes do seu projeto de placa de circuito impresso.
Coloque capacitores de desacoplamento próximos aos chips ESP32 S3 Wroom 1 e ESP32 S3 Wroom 2. Isso ajuda a filtrar ruídos indesejados.
Evite trilhas longas e paralelas. Elas podem causar interferência eletromagnética.
Posicione os componentes que geram calor longe de áreas sensíveis. Isso mantém seu dispositivo de jogos resfriado e seguro.
Certifique-se de deixar espaço suficiente para a área de contato de cada componente, especialmente para botões e conectores.
Você deve sempre verificar seu esquema antes de prosseguir para a próxima etapa. Isso ajuda a identificar erros logo no início.
Dica: Agrupar componentes relacionados, como circuitos integrados de gerenciamento de energia e capacitores de desacoplamento, pode minimizar o ruído e melhorar o desempenho.
Empilhamento de camadas
O número de camadas no projeto da sua placa de circuito impresso afeta o desempenho do seu console de jogos. Mais camadas oferecem mais espaço para rotear sinais e energia. Elas também ajudam a reduzir ruídos e a melhorar a qualidade do sinal.
Contagem de Camadas | Configuração de camada | Principais funcionalidades |
|---|---|---|
Camada 4 | 1. Sinal Superior | |
2. Plano de solo | ||
3. Plano de energia | ||
4. Sinal Inferior | Custo-benefício, desempenho satisfatório, bom controle de impedância, redução de EMI. | |
Camada 6 | 1. Sinal Superior | |
2. Plano de solo | ||
3. Sinal Interno | ||
4. Sinal Interno | ||
5. Plano de energia | ||
6. Sinal Inferior | Mais espaço para roteamento, maior integridade de sinal, ideal para projetos de sinal misto. | |
Camada 8 | 1. Sinal Superior | |
2. Plano de solo | ||
3. Sinalizar | ||
4. Plano de alimentação (3.3V) | ||
5. Plano de alimentação (5V) | ||
6. Sinalizar | ||
7. Plano de solo | ||
8. Sinal Inferior | Múltiplos planos de alimentação, excelentes para aplicações de alta velocidade, otimizados para integridade de sinal. |
Se você usar uma arquitetura de 4 camadas, obterá um bom desempenho a um custo menor. Uma arquitetura de 6 camadas oferece mais opções de roteamento e melhor integridade de sinal. Uma arquitetura de 8 camadas é ideal para projetos de alta velocidade e recursos avançados. Mais camadas também ajudam a reduzir a interferência e suportam velocidades de dados mais altas, o que é importante para jogos modernos.
Você pode posicionar trilhas sensíveis em camadas internas para protegê-las contra interferências. Isso mantém o microcontrolador ESP32 S3 e os circuitos do display funcionando sem problemas.
Gerenciamento térmico
O gerenciamento térmico é uma parte importante do projeto de placas de circuito impresso para dispositivos portáteis. Componentes de alta potência, como o ESP32 S3 e os drivers de vídeo, podem superaquecer. É necessário manter o console resfriado para que ele funcione bem e dure mais tempo.
Tipo de Solução | Descrição | Impacto da temperatura |
|---|---|---|
Ventiladores e design de fluxo de ar | Use pequenos ventiladores para movimentar o ar sobre os componentes quentes. Isso pode reduzir as temperaturas em 20 a 30 °C durante uso intenso. | |
Refrigeração Líquida | Raro em dispositivos portáteis, mas muito eficaz. Mantém as temperaturas abaixo de 60°C mesmo quando o ESP32 S3 Wroom 1 está em plena operação. | |
Materiais avançados | Utilize PCBs com núcleo metálico para dissipar o calor. Isso pode reduzir a temperatura da placa em 10 a 15%. |
Você deve espaçar componentes de alta potência, como o ESP32 S3 Wroom 2 e os reguladores de energia. Isso evita a formação de pontos quentes. Use grandes planos de cobre no seu projeto de PCB para dissipar o calor do ESP32 S3 e dos circuitos do display. Trilhas curtas para caminhos de alta corrente também ajudam a reduzir o aquecimento.
Os furos térmicos são pequenos orifícios preenchidos com metal. Eles transferem o calor de componentes quentes para partes mais frias da placa ou para um dissipador de calor. Isso protege seu circuito contra superaquecimento.
Observação: Gabinetes compactos limitam o fluxo de ar, portanto, é preciso equilibrar a refrigeração com o funcionamento silencioso. Jogadores querem um dispositivo com boa refrigeração, mas não querem ventoinhas barulhentas.
Integração da bateria
A integração da bateria é fundamental no projeto de placas de circuito impresso para dispositivos portáteis. O objetivo é que o console de jogos funcione por horas sem precisar ser recarregado. Para isso, é necessário escolher a bateria adequada e garantir que ela seja compatível com o esquema e o tamanho do dispositivo.
Utilize baterias de íon-lítio ou polímero de lítio para obter alta energia e baixo peso.
Posicione os conectores da bateria próximos aos circuitos integrados de gerenciamento de energia. Isso reduz a perda de energia e simplifica o seu esquema elétrico.
Adicione circuitos de proteção para evitar sobrecargas e curtos-circuitos.
Certifique-se de que o projeto da sua placa de circuito impresso suporte o carregamento e descarregamento seguros.
Deixe espaço suficiente para a bateria, mas mantenha a placa compacta.
Você também precisa dar suporte a diferentes tecnologias de tela, como IPS LCD, OLED ou e-ink. Cada tipo de tela requer seus próprios circuitos de alimentação e controle. O microcontrolador ESP32 S3 é capaz de lidar com diversos tipos de tela, mas é necessário verificar o esquema elétrico para garantir que todas as conexões estejam corretas.
Ao planejar o projeto da sua placa de circuito impresso (PCB), sempre considere como o ESP32 S3, o ESP32 S3 Wroom 1 e o ESP32 S3 Wroom 2 irão interagir com o display, a bateria e os botões. Um planejamento cuidadoso e a verificação do esquema a cada etapa ajudarão você a construir um dispositivo de jogos confiável e divertido.
desafios de projeto de PCB
Redução de EMI
Ao projetar um console portátil, você se depara com interferência eletromagnética (EMI). A EMI pode causar problemas na sua experiência de jogo e afetar a resposta dos botões. É preciso utilizar diversas técnicas para garantir o bom funcionamento do seu dispositivo.
Técnica | Descrição |
|---|---|
blindagem | Utilizar materiais condutores ou magnéticos para evitar que a interferência eletromagnética afete os dispositivos. |
Filtragem | Instalar filtros EMI para bloquear frequências indesejadas, permitindo a passagem das frequências desejadas. |
encalhe | Implementar um aterramento adequado para fornecer um caminho para a dissipação do excesso de energia eletromagnética. |
Design do dispositivo | Projetar com componentes e circuitos resistentes a EMI, como cabos de par trançado e circuitos balanceados. |
Você pode combinar blindagem e filtragem para proteger circuitos sensíveis. Um aterramento adequado ajuda a evitar problemas de sinal. Escolhas de design do dispositivo, como o uso de cabos de par trançado, tornam seu console mais resistente a interferências.
Dica: Para obter melhores resultados, posicione os filtros EMI perto de conectores e circuitos de exibição.
Força mecânica
Você quer que seu console sobreviva a quedas e impactos. O estresse mecânico pode danificar as juntas de solda e os conectores. As placas de circuito impresso rígidas-flexíveis ajudam a resolver esse problema . Essas placas minimizam os pontos fracos e mantêm as conexões firmes durante o uso regular.
Você pode escolher materiais duráveis, como laminados avançados à base de FR-4 ou poliimida. Esses materiais conferem resistência e flexibilidade à sua placa de circuito impresso. Camadas de cobre mais espessas ajudam a conduzir mais corrente e reduzem danos às trilhas. Projetos rígido-flexíveis combinam circuitos rígidos e flexíveis, tornando seu layout compacto e confiável. Projetos de empilhamento simétrico evitam deformações e protegem seu console contra estresse térmico.
Custo vs. desempenho
Em cada projeto, é preciso equilibrar custo e desempenho. Materiais de alta qualidade e recursos avançados melhoram a confiabilidade, mas aumentam o preço. Você pode selecionar componentes que se encaixem no seu orçamento e ainda assim proporcionar uma ótima experiência de jogo.
Você pode usar menos camadas para economizar dinheiro, mas isso pode limitar as opções de roteamento. Escolher chips de gerenciamento de energia eficientes ajuda a prolongar a vida útil da bateria sem aumentar o custo. Você pode testar protótipos para encontrar a melhor combinação de desempenho e preço. Um planejamento cuidadoso permite que você construa um console que funcione bem e permaneça acessível.
fluxo de trabalho de projeto de PCB
Captura esquemática
Você inicia o fluxo de trabalho de projeto de PCB criando um esquema. Essa etapa ajuda a planejar como cada componente se conecta dentro do console. Você segue estes passos principais:
Defina o esquema . Desenhe um mapa abstrato do seu circuito, mostrando como cada parte se conecta.
Vincule os componentes às suas respectivas pegadas. Atribua a cada componente um formato da sua biblioteca de pegadas. Esta etapa garante que todos os botões, chips e conectores se encaixem na placa.
Gere uma netlist. Crie um arquivo que liste todas as conexões e os footprints. Esse arquivo ajuda o seu software de projeto a entender o seu plano.
O KiCad facilita a captura de esquemas . Você pode usar seu fluxo de trabalho baseado em projetos para manter seus arquivos organizados. O software verifica seu projeto em busca de erros e ajuda você a evitá-los antes de prosseguir para a próxima etapa.
Prototipagem
Após finalizar o esquema, você constrói um protótipo. Esta etapa permite testar seu projeto na prática. Você pode usar ferramentas de solda para conectar os componentes manualmente. Muitos entusiastas do "faça você mesmo" usam placas de ensaio ou PCBs simples para verificar se os botões, o visor e os circuitos de alimentação funcionam em conjunto.
Você também precisa pensar no design da caixa. Certifique-se de que sua placa caiba dentro dela. Ao projetar uma caixa, você deve deixar espaço para a bateria, o visor e todos os controles. Um bom design de caixa protege sua placa e torna seu console confortável de segurar.
Melhoria iterativa
Raramente se consegue tudo perfeito na primeira tentativa. Você testa seu protótipo, encontra problemas e faz alterações. O KiCad ajuda você a atualizar seu esquema e layout rapidamente. Você pode ajustar a placa para obter melhor velocidade de processamento ou para suportar recursos avançados, como telas com taxa de atualização máxima.
Pode ser necessário ajustar o design da carcaça se você adicionar novas peças ou alterar o formato da placa. Busque inspiração em consoles clássicos como o Game Boy Color. Cada rodada de alterações ajuda a melhorar a velocidade, a confiabilidade e a experiência de uso do seu console.
Dica: Sempre atualize seus arquivos de projeto e verifique sua biblioteca de footprints após cada alteração. Esse hábito mantém seu projeto no caminho certo e pronto para a próxima etapa.
Exemplos do mundo real
Placas de circuito impresso clássicas para consoles portáteis

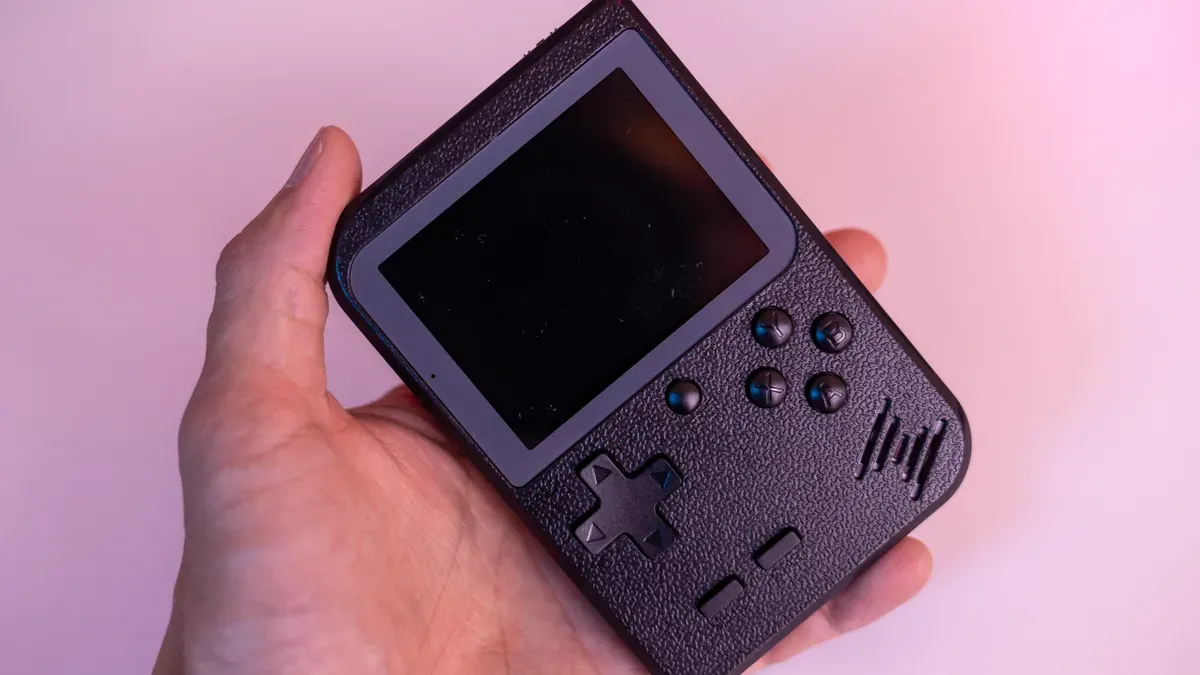

É possível aprender muito com os consoles portáteis clássicos. Os primeiros dispositivos, como o Game Boy e o Game Gear, utilizavam layouts de placas de circuito impresso simples. Essas placas tinham trilhas largas e componentes de montagem em furo. As conexões eram facilmente visíveis. A placa de circuito impresso de um Game Boy tinha apenas algumas camadas. Isso facilitava os reparos. Era possível trocar botões ou telas com ferramentas básicas.
Os designs clássicos de placas de circuito impresso (PCBs) priorizavam a durabilidade. As placas possuíam trilhas de cobre espessas, o que ajudava o console a resistir a quedas e impactos. Os projetistas posicionaram o compartimento da bateria e o slot do cartucho próximos à borda, facilitando a troca de jogos e baterias. A PCB também suportava chips de som básicos e pequenas telas de LCD. Era possível jogar por horas, pois a placa consumia pouca energia.
inovações modernas
Hoje em dia, vemos muitas mudanças no design de placas de circuito impresso (PCBs) para consoles portáteis. Os novos dispositivos utilizam layouts de PCB avançados. Essas placas suportam telas de alta resolução e processadores rápidos. O console GameShine demonstra como o design moderno de PCBs aprimora a experiência de jogo.
Você obtém melhores gráficos porque a placa de circuito impresso suporta telas de alta resolução. Os jogos ficam nítidos e brilhantes.
Você sente cada toque de botão. Botões personalizados impressos em 3D e um D-pad se conectam à placa de circuito impresso. Isso proporciona uma forte resposta tátil.
Você pode programar o console com MicroPython. A placa de circuito impresso permite uma programação flexível. Você pode criar seus próprios jogos ou aplicativos.
Você notará uma maior duração da bateria. A placa de circuito impresso utiliza gerenciamento inteligente de energia para manter seu dispositivo funcionando.
Você desfruta de mais recursos em um gabinete menor. A placa de circuito impresso comporta mais componentes em menos espaço.
Os designs modernos de placas de circuito impresso utilizam componentes de montagem em superfície. Isso torna a placa menor e mais leve, além de proporcionar um melhor controle térmico. A placa dissipa o calor dos chips, permitindo jogar por mais tempo sem que o dispositivo superaqueça. Essas inovações ajudam você a desfrutar de jogos portáteis de novas maneiras.
Você molda o desempenho e a confiabilidade de consoles de jogos portáteis com um design de PCB inteligente. Um planejamento cuidadoso ajuda seu dispositivo a funcionar sem problemas e a ter uma vida útil mais longa. Você resolve desafios únicos usando ferramentas modernas e as melhores práticas.
Aumente a satisfação do usuário com placas duráveis e eficientes.
Você pode se juntar à comunidade "faça você mesmo" e construir seu próprio console.
Dica: Explore projetos de design de PCB para entender a complexidade por trás dos seus dispositivos de jogos favoritos. 🕹️
Perguntas frequentes
Que software devo usar para o projeto de PCBs em consoles portáteis?
Você pode usar ferramentas gratuitas como o KiCad ou opções pagas como o Altium Designer. O KiCad é uma boa opção para iniciantes e entusiastas. O Altium oferece recursos avançados para profissionais. Ambos permitem criar esquemas, layouts e simulações.
Como escolher a bateria certa para o seu console portátil?
Você deve procurar baterias com alta densidade de energia e composição química segura. As baterias de íon-lítio e polímero de lítio são as mais indicadas. Verifique o tamanho, a voltagem e a capacidade para que sejam compatíveis com as necessidades do seu console.
Por que o gerenciamento térmico é importante em consoles de jogos portáteis?
O gerenciamento térmico mantém seu console resfriado. Chips superaquecidos podem apresentar lentidão ou até mesmo quebrar. Você pode usar planos de cobre, vias térmicas ou pequenos dissipadores de calor para afastar o calor de componentes sensíveis.
Você consegue projetar uma placa de circuito impresso em casa?
Sim! Você pode projetar uma placa de circuito impresso (PCB) em casa usando software gratuito e ferramentas simples. Muitos entusiastas do "faça você mesmo" usam kits de solda, protoboards e tutoriais online. Você também pode encomendar placas personalizadas de fabricantes de PCBs.
Quais são os erros comuns a evitar no projeto de PCBs?
Evite cabos longos, aterramento inadequado e componentes colocados muito próximos uns dos outros.
Sempre verifique duas vezes o esquema e as dimensões dos componentes antes de encomendar a sua placa.
